MANUAL DE USUARIO Deebot 900 ECOVACS

Manual de instrucciones

Le felicitamos por la compra de este ECOVACS ROBOTICS DEEBOT. Esperamos que lo utilice durante muchos años. Creemos que este robot le ayudará a mantener su hogar limpio y le dejará más tiempo para disfrutar de otras actividades. Live Smart. Enjoy Life. En caso de encontrar problemas no descritos en este Manual de Instrucciones, póngase en contacto con nuestro Centro de Atención al Cliente, donde un técnico podrá ayudarle debidamente. Para obtener más información, visite la web ocial de ECOVACS ROBOTICS: www.ecovacs.com La compañía se reserva el derecho a realizar cambios tecnológicos o de diseño en sus productos para una continua mejora. Gracias por conar en DEEBOT.43

1. Este aparato puede ser utilizado por niños

mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o cualquier persona sin experiencia ni conocimiento sobre este tipo de dispositivos, siempre que se les supervise o se les haya instruido sobre su uso seguro y comprendan los peligros potenciales. Este aparato no es un juguete. Los niños no deben limpiar o realizar mantenimiento en este aparato sin supervisión.

2. Despeje el área que desea limpiar. Retire del

suelo los cables de alimentación y los pequeños objetos que se puedan enredar en el dispositivo. Pliegue los ecos de las alfombras bajo estas y levante las cortinas o manteles que pudieran estar a nivel del suelo.

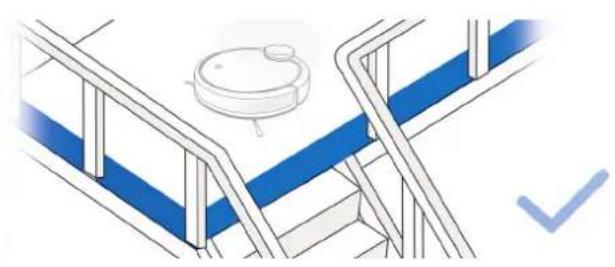

3. Si en el área de limpieza existe un desnivel

debido a la presencia de un escalón o escaleras, le recomendamos que controle el dispositivo para cerciorarse de que sea capaz de detectar el escalón sin caerse. Para evitar la caída del aparato, puede ser necesario colocar una barrera física en el borde. Asegúrese de que la barrera física no suponga un riesgo de tropiezo.

4. Use el dispositivo únicamente como se describe

en este manual. Emplee solo accesorios recomendados o vendidos por el fabricante.

5. Cerciórese de que su suministro eléctrico coincide

con el voltaje de tensión que gura en la estación de carga.

6. Diseñado para USO EXCLUSIVO EN ESPACIOS

INTERIORES. No utilice el dispositivo al aire libre ni en espacios comerciales o industriales.

7. Use únicamente la batería recargable y la estación

de carga originales del fabricante incluidas con el aparato. Este dispositivo no permite el

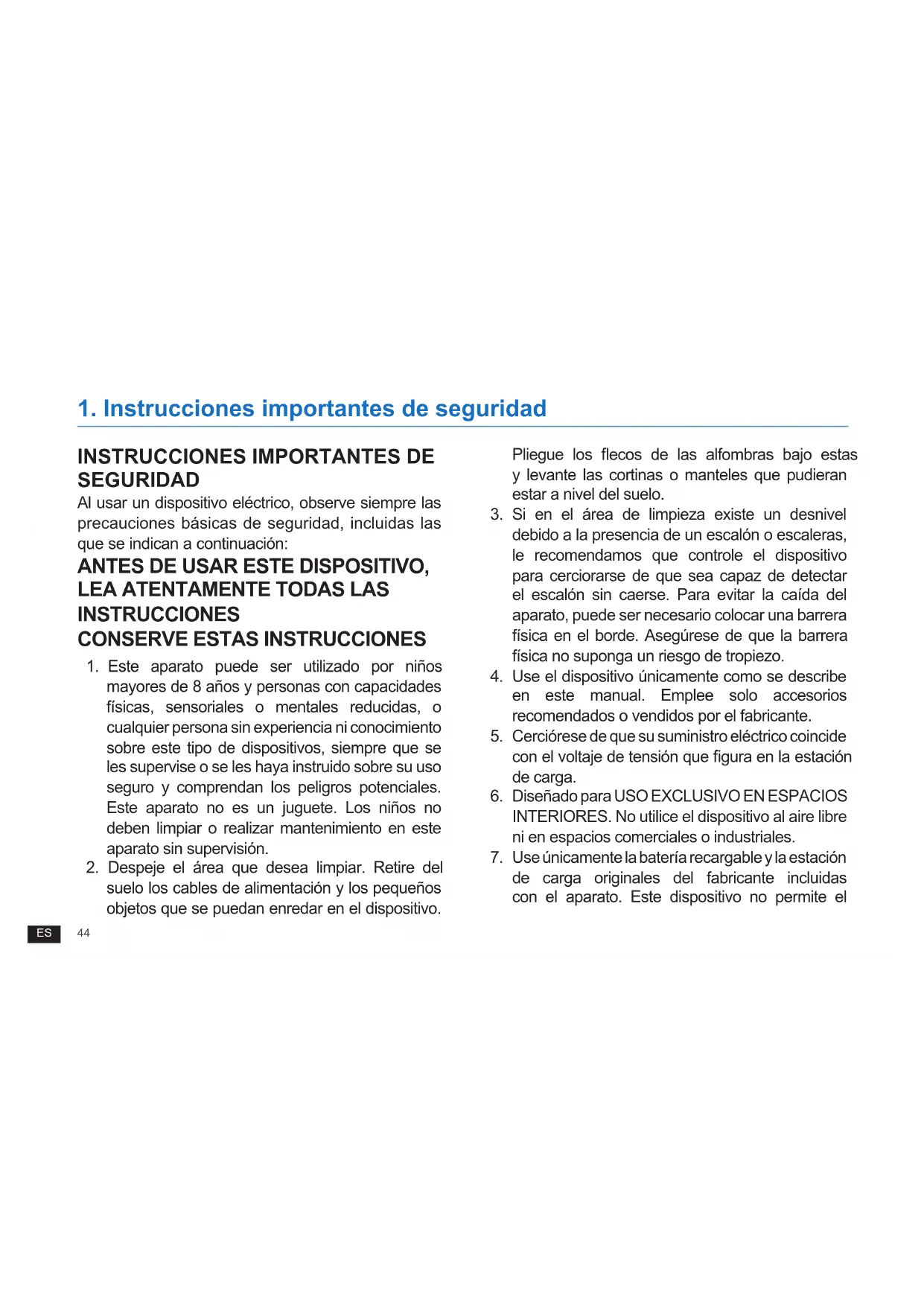

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD Al usar un dispositivo eléctrico, observe siempre las precauciones básicas de seguridad, incluidas las que se indican a continuación: ANTES DE USAR ESTE DISPOSITIVO,

1. Instrucciones importantes de seguridad45

uso de baterías no recargables. Para obtener información acerca de la batería, remítase a la sección de especicaciones.

8. No utilice el dispositivo sin el recipiente para polvo

ni los ltros instalados en la posición correcta.

9. No ponga en marcha el dispositivo en un lugar

donde haya velas encendidas u objetos frágiles.

10. No use el dispositivo en entornos

extremadamente fríos o calientes (temperatura inferior a -5 ˚C [23 ˚F] o superior a 40 ˚C [104 ˚F]).

11. Mantenga el pelo, la ropa suelta, los dedos y las

partes del cuerpo alejados de las aberturas y de las piezas móviles.

12. No ponga en marcha el dispositivo en una

habitación donde se encuentren durmiendo bebés o niños.

13. No use el dispositivo sobre supercies mojadas

ni con agua estancada.

14. No permita que el dispositivo aspire objetos de

gran tamaño, como piedras, trozos grandes de papel o cualquier otro objeto que pueda causar obstrucciones.

15. No use el dispositivo para recoger materiales

inamables ni combustibles, como gasolina o tóner de impresoras o fotocopiadoras. No lo utilice en lugares donde puedan estar presentes esta clase de materiales.

16. No use el dispositivo para recoger objetos

que estén ardiendo o que emitan humo, como cigarros, cerillas, cenizas calientes o cualquier otro objeto que pueda provocar un incendio.

17. No introduzca objetos en la abertura para la

entrada de polvo. No use el dispositivo si la entrada de polvo está obstruida. Mantenga la abertura libre de polvo, pelusa, pelo o cualquier partícula que pueda reducir el ujo de aire.

18. Tenga cuidado de no dañar el cable de alimentación.

No emplee el cable de alimentación para tirar o transportar el dispositivo ni la estación de carga. No lo use tampoco a modo de asa. No cierre la puerta si el cable de alimentación queda atrapado ni coloque el cable sobre bordes alados o esquinas. No permita que el dispositivo pase por encima del cable de alimentación. Mantenga el cable de alimentación alejado de supercies calientes.

1. Instrucciones importantes de seguridad46

19. Si el cable de alimentación eléctrico está dañado,

deberá ser reemplazado por el fabricante o por un técnico de servicio para evitar posibles riesgos.

20. No utilice la estación de carga si presenta daños.

La fuente de alimentación no se debe reparar ni seguir utilizando si presenta daños o defectos.

21. No use el dispositivo en caso de daños en el

cable de alimentación o en el enchufe. No use el dispositivo ni la estación de carga si no funcionan correctamente, si han sufrido una caída, si están dañados, si se han dejado olvidados en el exterior o si han entrado en contacto con agua. En tales casos, deberán ser reparados por el fabricante o por un técnico de servicio, a n de evitar posibles riesgos.

22. Antes de realizar trabajos de limpieza y

mantenimiento en el dispositivo, apáguelo.

23. Desconecte el enchufe de la toma de

corriente antes de llevar a cabo la limpieza y el mantenimiento de la estación de carga.

24. Antes de extraer la batería del dispositivo para

desecharla, retire el dispositivo de la estación de carga y apague el interruptor principal.

25. Antes de desechar el dispositivo, extraiga la

batería y deséchela de acuerdo con las leyes y normativas locales.

26. Deshágase de las baterías usadas de acuerdo

con las leyes y normativas locales.

27. No arroje el dispositivo al fuego, incluso aunque

presente daños graves, ya que las baterías pueden explotar.

28. Si no prevé usar la estación de carga durante un

tiempo prolongado, desenchúfela.

29. El dispositivo se debe usar respetando lo

establecido en este Manual de instrucciones. ECOVACS ROBOTICS no asume ninguna responsabilidad por los daños o lesiones causados por un uso inadecuado.

30. El robot contiene baterías que solo puede sustituir

personal cualicado. Para sustituir la batería del robot, póngase en contacto con Atención al cliente.

31. Si no se va a utilizar el robot durante un periodo

prolongado de tiempo, apáguelo para guardarlo y desenchufe la estación de carga.

1. Instrucciones importantes de seguridad47

Eliminación correcta de este producto Esta marca indica que este producto no se debe desechar con otros residuos domésticos en la UE. Para evitar posibles daños al medio ambiente o la salud derivados del vertido no regulado de residuos, recicle el producto de manera responsable para impulsar la reutilización sostenible de los recursos materiales. Para reciclar el dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el distribuidor donde compró el producto, ya que sabrá cómo reciclarlo con seguridad. Para la Unión Europea Clase II Transformador de aislamiento de seguridad a prueba de cortocircuitos Fuente de alimentación conmutada Solo para uso en espacios interiores

1. Instrucciones importantes de seguridad

32. AVISO: Para cargar la batería, utilice únicamente

la unidad de alimentación desmontable CH1630A proporcionada con el dispositivo. Para desactivar el módulo de Wi-Fi en el DEEBOT, encienda el robot. Coloque el robot en la estación de carga y compruebe que la conexión entre los contactos de carga del DEEBOT y los de la estación de carga sea correcta. Mantenga pulsado el botón de modo automático del robot durante 20 segundos hasta que el DEEBOT emita 3 pitidos. Para activar el módulo de Wi-Fi del DEEBOT, apague el robot y, a continuación, vuelva a encenderlo. El módulo de Wi-Fi se encenderá cuando se reinicie el DEEBOT.48

2.1 Contenido de la caja

Robot (4) Cepillos laterales Estación de carga Opción de cepillo principal (preinstalada) Manual de instrucciones Opción de aspiración directa Guía de inicio rápido Filtro de esponja y ltro de alta eciencia Herramienta de limpieza multifunción

2. Contenido de la caja y especicaciones técnicas

Nota: Las guras e ilustraciones se muestran solo como referencia y pueden ser diferentes del aspecto real del producto. El diseño y las especicaciones de producto están sujetos a cambios sin previo aviso.49

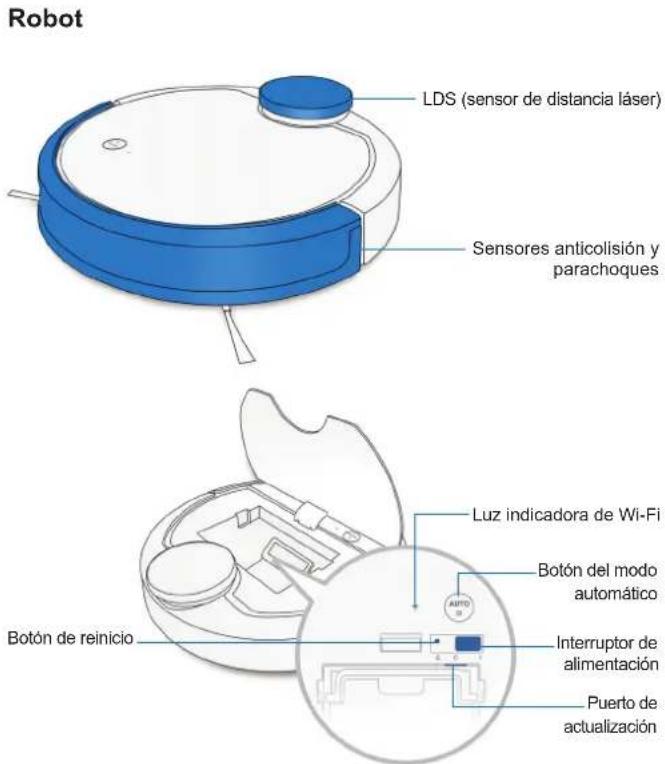

Sensores anticolisión y parachoques

2.2 Especicaciones 2.3 Esquema del producto

2. Contenido de la caja y especicaciones técnicas

Modelo DE5G Voltaje de funcionamiento 12 V CC Modelo de estación de carga CH1630A Entrada 100-240 V CA, 50-60 Hz, 25 W Salida 20 V CC, 0,8 A Láser Potencia máx.: 2,5 mW Frecuencia: 1,8 KHz Velocidad de rotación: 300±5 círculos/min Bandas de frecuencia 2412-2472 MHz Potencia de RF máxima transmitida en la banda de frecuencia Potencia de salida de PA máxima a 72,2 Mbps: 17,5 dBm Potencia de salida de PA máxima en modo 11b: 21,5 dBm Consumo en modo apagado Menos de 0,50 W Consumo en modo de espera en red Menos de 2,00 W Nota: Las especicaciones técnicas y de diseño pueden modicarse para una mejora continua del producto. La potencia de salida del módulo Wi-Fi es inferior a 100 mW. LDS (sensor de distancia láser) Interruptor de alimentación Botón del modo automático Luz indicadora de Wi-Fi Botón de reinicio Puerto de actualización50

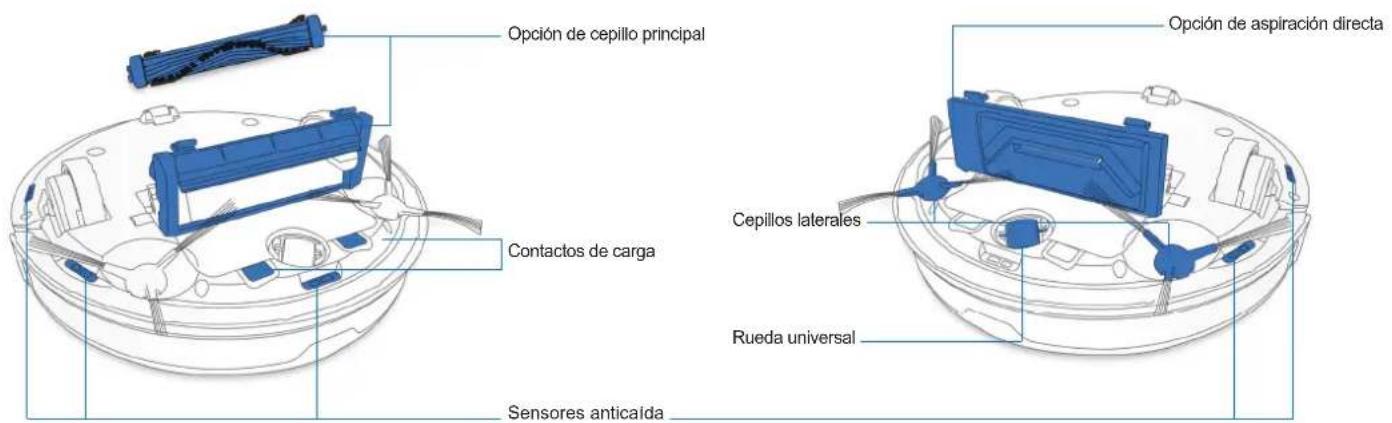

Sensores anticaída Opción de cepillo principal Opción de aspiración directa Contactos de carga Rueda universal Cepillos laterales Vista inferior

2. Contenido de la caja y especicaciones técnicas51

Antes de utilizar este producto en una alfombra de pelo corto con ecos, doble los bordes hacia dentro. AVISO: No use el DEEBOT sobre supercies mojadas ni con agua estancada. Tal vez sea necesario colocar una barrera física en el borde de cualquier desnivel para evitar la caída del robot.

3. Funcionamiento y programación

3.1 Observaciones antes de limpiar

Retire del suelo los cables de alimentación y los objetos pequeños que puedan obstaculizar al robot, y ordene la zona que se va a limpiar colocando los muebles, como sillas, en su sitio.52

Retirada de la tira protectora

Colocación de la estación de carga

Colocación de los cepillos laterales

3. Funcionamiento y programación

Nota: Una vez completado el ciclo de limpieza o cuando el nivel de la batería es bajo, el DEEBOT regresa automáticamente a la estación de carga para recargarse por sí solo. El DEEBOT también se puede enviar en cualquier momento a la estación de carga mediante la aplicación ECOVACS o pulsando el botón de modo automático del robot durante 3 segundos.

Apagado Nota: El panel de control del robot se apaga tras dejarlo en pausa durante unos minutos. Pulse el botón de modo automático del DEEBOT para reactivar el robot. Nota: Cuando el DEEBOT no esté en funcionamiento, se recomienda dejarlo encendido y cargando.

3. Funcionamiento y programación54

Opción de cepillo principal: Gracias a la combinación entre el cepillo principal y una aspiración potente, esta es la mejor opción para la limpieza a fondo. Opción de aspiración directa: Es la mejor opción para la limpieza diaria. Esta opción está diseñada especícamente para retirar el pelo sin que se enrede, por lo que es ideal para dueños de mascotas.

3.3 Selección de una opción de aspiración

3. Funcionamiento y programación

Todas las funciones indicadas más arriba pueden activarse en la aplicación. Descargue la aplicación ECOVACS HOME para acceder a más funciones, incluido el modo de limpieza máxima, la limpieza programada, etc. iOS 9.0 or later Android 4.0 or later ECOVACS HOME55

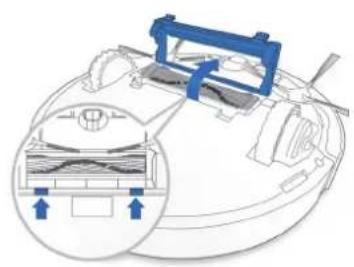

Instalación de la opción de aspiración directa Instalación de la opción de cepillo principal

3. Funcionamiento y programación

Antes de realizar cualquier tarea de limpieza y mantenimiento en el DEEBOT, apague el robot y desenchufe la estación de carga. Recipiente para polvo

4.1 Recipiente para el polvo y ltros

Filtro de esponja Filtro de alta eciencia Malla del ltro

Cepillo principal Opción de aspiración directa Cepillos laterales

4.2 Cepillo principal, opción de aspiración directa y cepillos laterales

Nota: A n de facilitar el trabajo de mantenimiento, el dispositivo se suministra con una herramienta de limpieza multifunción. Utilice la herramienta con cuidado, ya que sus bordes están alados.

Nota: Antes de limpiar los contactos de carga del robot y los conectores de la estación de carga, apague el robot y desenchufe la estación de carga.

4.3 Otros componentes

4.4 Mantenimiento habitual

Para mantener el rendimiento óptimo del DEEBOT, realice las tareas de mantenimiento y las sustituciones con las siguientes frecuencias: A n de facilitar el trabajo de mantenimiento, el dispositivo se suministra con una herramienta de limpieza multifunción. Utilice la herramienta con cuidado, ya que sus bordes están alados. Nota: ECOVACS fabrica diversas piezas de sustitución y accesorios. Póngase en contacto con Atención al cliente para obtener más información sobre las piezas de sustitución. Pieza del robot Frecuencia de mantenimiento Frecuencia de sustitución Cepillo lateral Una vez cada 2 semanas Cada 3-6 meses Cepillo principal Una vez a la semana Cada 6-12 meses Filtro de esponja/Filtro de alta eciencia Una vez a la semana Cada 3-6 meses Rueda universal Sensores anticaída Parachoques Contactos de carga Conectores de la estación de carga Una vez a la semana /

5. Solución de problemas

N.º Problema Posibles causas Soluciones 1 El DEEBOT no se carga. El DEEBOT no está encendido. Encienda el DEEBOT. El DEEBOT no se ha conectado a la estación de carga. Asegúrese de que los conectores del robot se hayan conectado a los contactos de la estación de carga. La batería está totalmente descargada. Reactive la batería. Encienda el DEEBOT, colóquelo manualmente en la estación de carga y retírelo cuando hayan transcurrido tres minutos de carga. Repita esta acción tres veces. A continuación, cargue el robot de la forma habitual.

El DEEBOT no puede regresar a la estación de carga. La estación de carga no se ha colocado correctamente. Consulte la sección 3.2 para colocar la estación de carga correctamente.

El DEEBOT se atasca cuando está en funcionamiento y se detiene. El DEEBOT se ha enredado con algún objeto en el suelo (cables eléctricos, cortinas, ecos de alfombra, etc.). El DEEBOT probará varias formas de desenredarse. Si no lo consigue, retire los obstáculos manualmente y reinicie el dispositivo.

El DEEBOT regresa a la estación de carga antes de concluir la limpieza. Cuando el nivel de la batería es bajo, el DEEBOT pasa automáticamente al modo de retorno al cargador y regresa a la estación de carga para recargarse por sí solo. Este comportamiento es normal. No se requiere realizar ninguna acción. El tiempo de funcionamiento varía en función de la supercie del suelo, la complejidad de la estancia y el modo de limpieza seleccionado. Este comportamiento es normal. No se requiere realizar ninguna acción.61

5. Solución de problemas

N.º Problema Posibles causas Soluciones

El DEEBOT no funciona automáticamente a la hora programada. La función de programación se ha anulado. Programe el DEEBOT para que limpie a horas determinadas con la aplicación ECOVACS. La función de limpieza continua está activada y el DEEBOT acaba de terminar de limpiar el área de limpieza programada. Este comportamiento es normal. No se requiere realizar ninguna acción. El DEEBOT está apagado. Encienda el DEEBOT. La batería está poco cargada. Mantenga el DEEBOT encendido y conectado a la estación de carga para asegurarse de que esté totalmente cargado para iniciar el trabajo en cualquier momento. La entrada de polvo del robot está bloqueada o hay suciedad atascada en sus componentes. Apague el DEEBOT, limpie el recipiente para polvo e invierta el robot. Limpie la entrada de polvo, los cepillos laterales y el cepillo principal del robot como se describe en el apartado 4.

El DEEBOT no limpia toda la zona. La zona de limpieza no está ordenada. Retire del suelo los objetos pequeños y ordene la zona de limpieza antes de que el DEEBOT comience a limpiar.

El DEEBOT no puede conectarse a la red Wi-Fi del hogar. El nombre de usuario o la contraseña de la red Wi-Fi doméstica se ha introducido de forma incorrecta. Introduzca el nombre de usuario y la contraseña correctos de la red Wi-Fi doméstica. El DEEBOT no se encuentra dentro del alcance de la señal Wi-Fi. Asegúrese de que el DEEBOT se encuentra dentro del alcance de la señal de Wi-Fi del hogar. La conguración de la red se inició antes de que el DEEBOT estuviera listo. Active el interruptor de alimentación. Pulse el botón de reinicio (RESET) con una aguja durante 3 segundos. El DEEBOT estará listo para congurar la red cuando emita una melodía y la luz indicadora de Wi-Fi parpadee lentamente. Debe actualizar el sistema operativo de su smartphone. Actualice el sistema operativo de su smartphone. La aplicación ECOVACS es compatible con iOS 9.0 o superior y Android 4.0 o superior.62
