MANUALE UTENTE Deebot 900 ECOVACS

Congratulazioni per aver acquistato ECOVACS ROBOTICS DEEBOT! Speriamo che vi dia grande soddisfazioni per molti anni. Riteniamo che l'acquisto di quello nuovo robot vi aiuterà a tenere pulita la vostra casa e vi permetterà di averere più tempo libero per altre attività.

Live Smart. Enjoy Life.

Se dovesto imbattervi in situazioni non trattate adeguamente in quello Manuale d'uso, contattate il nostro Centro di assistenza. Un technique rispondera alle vosre domande e vi aiuterà a risolverve il problema.

Per ulteriori informazioni, visitate il site Web ufficiale di ECOVACS ROBOTICS: www.ecovacs.com

L'azienda si riserva il diritto di apportare modifiche migliorative tecniche o di design al prodotto.

Grazie per aver scelto DEEBOT!

#

1. Importanti istruzioni sulla sicurezza 84
2. Contenuto della confezione e specifiche tecniche 88
3. Funzionamento e programmazione 91
   4.Manutenzione. 96
4. Risoluzione del problemi 100

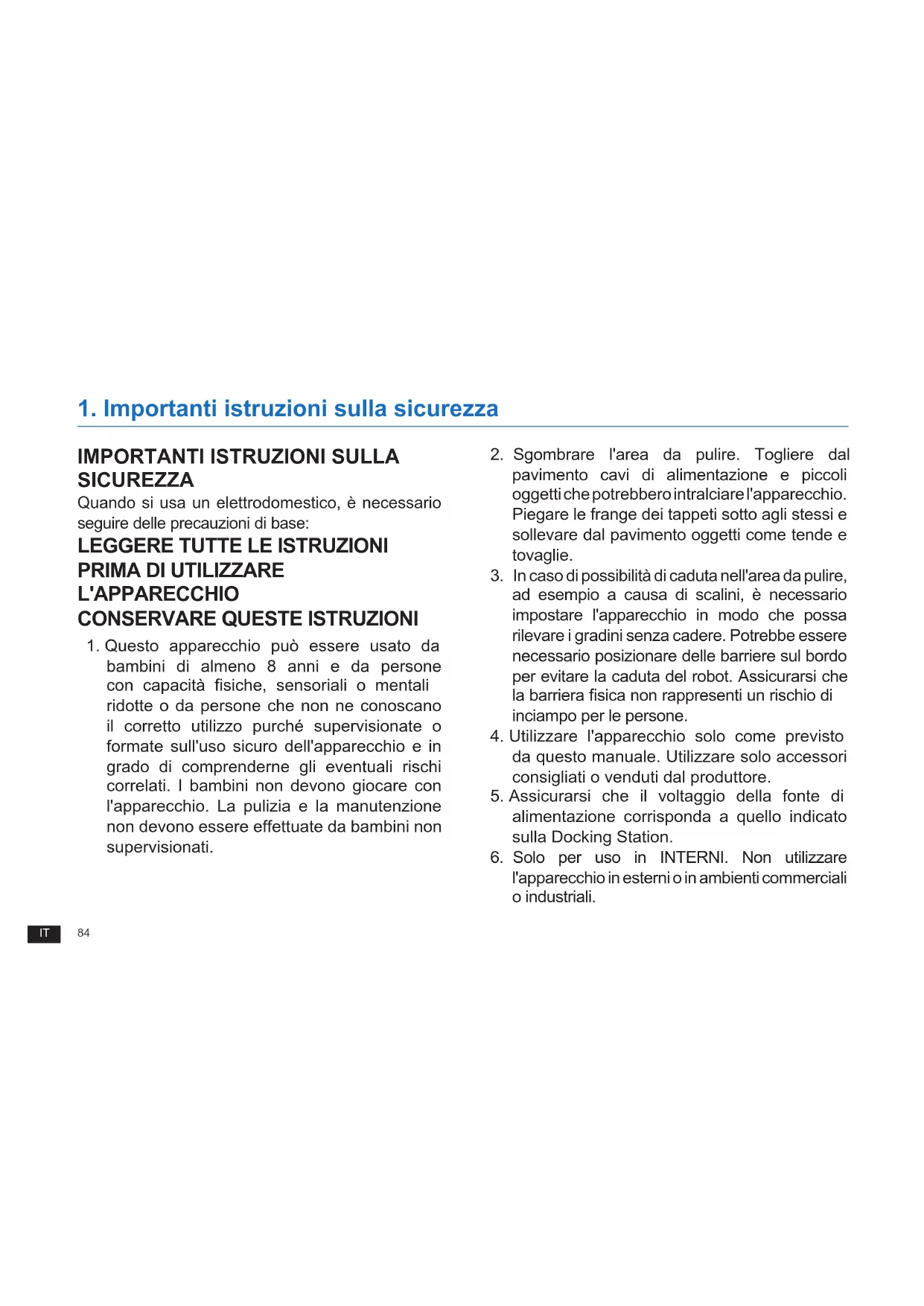

1. Importanti istruzioni sulla sicurezza

IMPORTANT ISTRUZIONI SULLA SICUREZZA

Quando si usa un elettrodomestico, è necessario seguire delle precauzioni di base:

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE

L'APPEARCCHIO CONSERVARE QUESTE ISTRUZIONI

1. Questo apparecchio più essere usato da bambini di almeno 8 anni e da persona con capacità fisiche, sensoriali o mentali ridotte o da persona che non ne conoscano il corretto utilizzato purché supervisionate o formate sull'uso sicuro dell'apparecchio e in grado di comprendre gli eventuali rischi correlati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini non supervisionati.

2. Sgombrare l'area da pulire. Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare l'apparecchio. Piegare le frange dei tappeti sottoagli stessi e sollevare dal pavimento oggetti come tende etovaglie.

3. In caso di possibilità di caduta nell'area da pulire, ad esempio a causa di scalini, è necessario impostare l'apparecchio in modo che possa rilevare i gradini sulla cadere. Potrebbe essere necessario posizionare delle barriere sul bordo per evitare la caduta del robot. Assicurarsi che la barriera fisica non rappresenti un rischio di inciampo per le persone.
4. Utilizzare l'apparecchio solo come previsto da questo manuale. Utilizzare solo accessori consigliati o venduti dal produttore.
5. Assicurarsi che il voltaggio della fonte di alimentazione corrisponda a quello indicatoro sulla Docking Station.
6. Solo per uso in INTERNI. Non utilizzato l'apparecchio in esterni o in ambienti commerciali o industriali.

1. Importanti istruzioni sulla sicurezza

1. Utilizzare solo le batterie ricaricabili origini e la Docking Station del produttore in dotazione con l'apparecchio. Non è consentito l'utilizzo di batterie non ricaricabili. Per informazioni sulle batterie,fare riferimento alla sezione Specifiche.
2. Non utilizzato perché aver installato la cassetta di raccolta e i filtri.
3. Non utilizzato l'apparecchio in un'area con candele accese o in cui sono presenti oggetti fragili.
4. Non utilizzato in condizioni climatiche extremamente calde o fredde (sotto i 5^ o sopra i 40^ ).
5. Tenere capelli, vestiti, dita e qualsiasi parte del corpo lontano delle aperture e dalle parti mobili dell'apparecchio.
6. Non utilisezare l'apparecchio in una stanza in cui sta dormendo un neonato o un bambino.
7. Non utilizzato l'apparecchio su superfici bagnate o con acqua stagnante.

8. Non consentire all'apparecchio di raccogliere oggetti grandi come pietre, grossi pezzi di carta o oggetti che potrebbero ostruirlo.

9. Non utilizzato l'apparecchio per raccogliere materiali inflammabili o combustibili come benzina, toner per stampanti o fotocopiatrici ne utilizzato in aree in cui tali materiali potrebbero essere presenti.

10. Non utilizzato l'apparecchio per raccogliere materiali incandescenti o che emettono fumo, come sigarette, fiammiferi, cenere ardente o qualsiasi casa che potrebbe provocare un incendio.
11. Non inflare oggetti nella presa di aspirazione. Non utilizzare l'apparecchio se la presa di aspirazione è ostruita. Mantenere la presa libera da polvere, garze, capelli o qualsiasi casa che potrebbe ridurre il flusso d'aria.
12. Fare attentiona non danneggiare il cavo di alimentazione. Non tirare o trascinare l'apparecchio o la Docking Station dal cavo di alimentazione, non utilizzato il cavo di alimentazione come maniglia, non chiudere il cavo di alimentazione in una porta né tirare il cavo di alimentazione su bordi o spigoli affilati. Non far passare l'apparecchio sopra

1. Importanti istruzioni sulla sicurezza

il cavo di alimentazione. Tenere il cavo di alimentazione lontano da superfici calde.

1. In caso di danneggiamento del cavo di alimentazione, sare necessario sostituirlo presso il produttore o tramite il servizio clienti per evitare rischi.
2. Non utilizzato la Docking Station, se danneggiata. Non provare a riparare l'alimentatore e non utilizzato in caso di danni o malfunzionamenti.
3. Non utilizzato l'apparecchio con prese o cavi di alimentazione danneggiati. Non utilizzato l'apparecchio o la Docking Station se non funzionano correttamente, se sono caduti, se sono stati lasciati all'esterno o se sono venuti aicontatto con acqua. In questi casi, sare necessaria la riparazione da parte del produttore otramite il servizio clienti per evitare rischi.
4. Spagnere l'apparecchio prima di pulirlo o di effettuare operazioni di manutenzione.

5. É necessario rimuovere la spina alla presa di corrente prima di pulire o effettuare operazioni di manutenzione sulla Docking Station.

6. Rimuovere l'apparecchio alla Docking Station e posizionare su OFF l'interruttore di alimentazione prima di rimuovere la batteria per lo smaltimento dell'apparecchio.

7. É necessario rimuovere e smaltire la batteria secondo le leggi e le normative vigenti, prima dello smaltimento dell'apparecchio.
8. Smaltire le batterie usate secondo le leggi e le normative vigenti.
9. Non bruciare l'apparecchioanche nel caso in cui sia molto danneggiato. Le batterie potrebbero esplodere e provocare un incendio.
10. Scollegare alla presa di corrente la Docking Station se non verrà utilizzata per un periodo di tempo prolongato.
11. L'apparecchio deve essere utilizzato secondo leindicazioni di questo Manuale d'uso. ECOVACS ROBOTICS non potra essere ritenuta responsable per eventuali danni o infortuni causati da un utilizzo inappropriato.
12. Il robot contiene batterie sostituibili solo da personne competenti. Per sostuire la batteria

1. Importanti istruzioni sulla sicurezza

del robot, contattare l'assistenza clienti.

1. Se il robot non viene utilizzato per lungo tempo, spegnerlo per conservarlo e scollegare la Docking Station.
2. AVVISO: ai fini della ricarica della batteria, utilizzato solo l'unità di alimentazione rimovibile CH1630A fornita con l'apparecchio.

Per disattivare il modulo Wi-Fi su DEEBOT, accendere il robot.

Posizione il robot sulla Docking Station assicurandosi che i contatti di ricarica su DEEBOT e i pin della Docking Station formino una connessione. Tenere premuto il pulsante della modalità AUTO sul robot per 20 secondi finché DEEBOT non emette 3 segnali acustici.

Per attivare il modulo Wi-Fi su DEEBOT, spegnere il robot e riaccenderlo. Il modulo Wi-Fi viene attenuato al riavvio di DEEBOT.

Per i Paesi dell'Unione Europea

Istruzioni per il corretto smaltimento del prodotto

Questo symbolo indica che il prodotto non deve essere smaltito insieme ad altri rifiuti domestici in tutte l'Unione Europea. Per evitare danni all'ambiente o alla salute provocati da uno smaltimento di rifiuti non controllato, riciclare in maniera responsabile per promuovere il riutilizzo sostinibile delle risorse materiali. Per riciclare l'apparecchio usato, rivolgersi ai servizi di ritiro e raccolta o contattare il rivenditore presso cui è stato acquistato il prodotto, che sare in grado di smaltirlo correttamente.

Classe II

Trasformatore isolante di sicurezza anti-cortocircuito

Alimentatore a commutazione

Solo per uso in interni

2. Contenuto della confezione e specifiche tecniche

2.1 Contenuto della confezione

Robot

Docking Station

Manuale d'uso

Guida di avvio rapido

(4) Spazzole laterali

Opzione spazzola principale (preinstallata)

Opzione di aspirazione diretta

Filtro di spugna e filtro ad alta efficienza

Strumento di pulizia multifunzione

Nota: le figure e le illustrazioni sono solo per riferimento e potrebbero differire dal reale aspetto del prodotto. Il design e le specifiche del prodotto sono soggetti a modifica alla preavviso.

2. Contenuto della confezione e specifiche tecniche

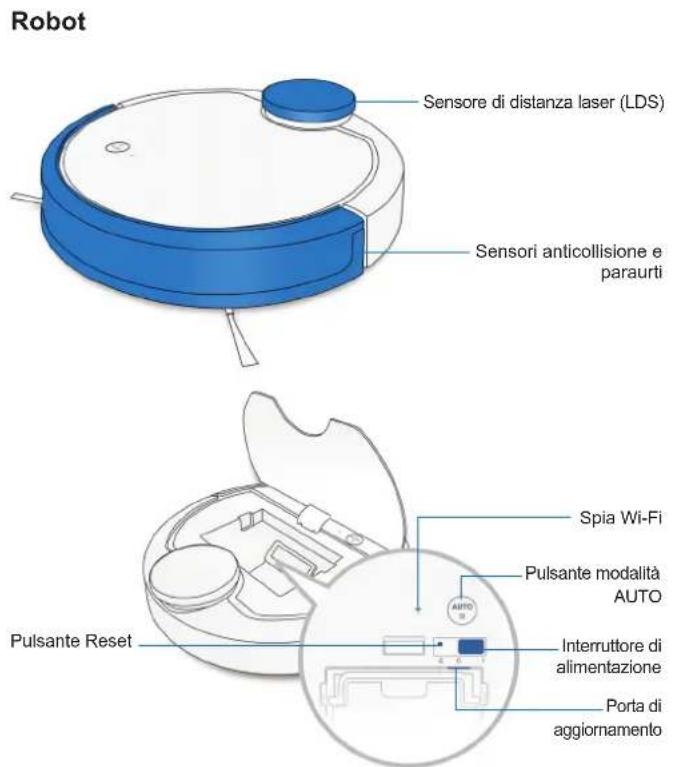

2.2 Specifiche 2.3 Diagramma del prodotto

Modello DE5G
Voltaggio di funzionamento	12V CC
Modello di Docking Station	CH1630A
Ingresso	100 - 240 V CA 50-60 Hz, 25 W	Uscita	20 V CC 0,8 A
Laser	Potenza max: 2,5 mW Frequenza: 1,8 KHz Velocità di rotazione: 300±5 giri/min.
Bande di frequence	2412-2472 MHz
Potenza radiofrequenza massima trasmessa nella banda di frequence	Potenza di uscita PA massima a 72,2 Mbps: 17,5 dBm
	Potenza di uscita PA massima in modalità 11b: 21,5 dBm
Alimentazione - Modalità Off	Meno di 0,50 W
Standby rete Meno	di 2,00 W

La Potenza in uscita del modulo Wi-Fl è inferiore a 100 mW.
Note: le specifiche tecniche e di progettazione potrebbero variate a seguito dei miglioramenti continui sul prodotto.

2. Contenuto della confezione e specifiche tecniche

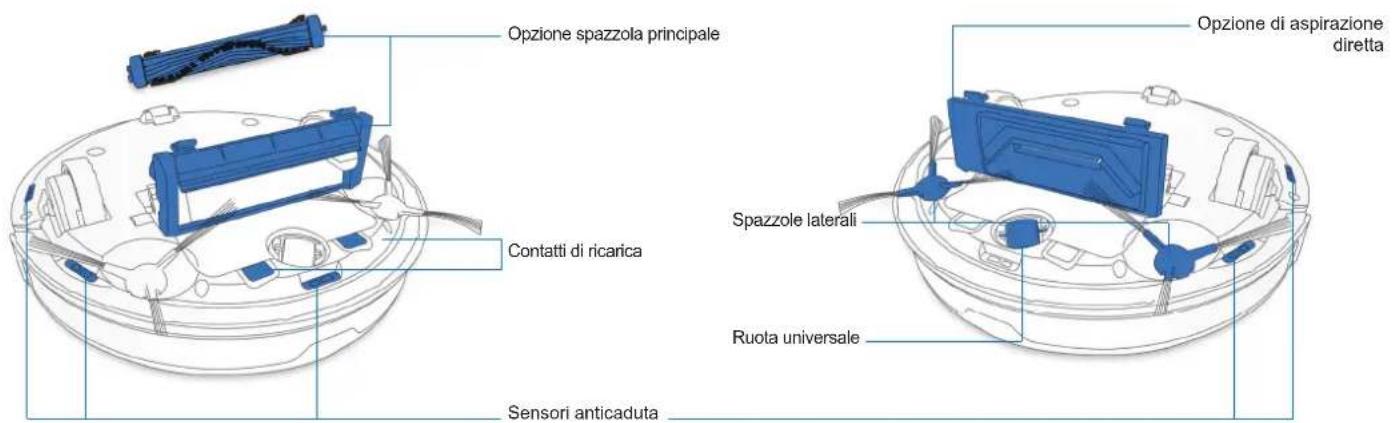

Vista lato inferiore

3. Funzionamento e programmazione

3.1 Note prima della pulizia

AVVISO: non utilizzato DEEBOT su superfici bagnate o con acqua stagnante.

Ripiegare i bordi dei tappeti con nappe prima di utilizzare il prodotto in loro prossimità.

Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare il robot e sistmare l'area da pulire mettendo a quello mobili, come le sedie.

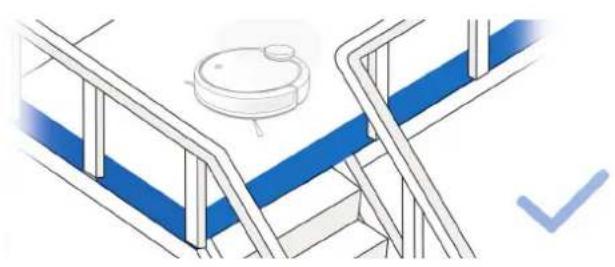

Potrebbe essere necessario posizionare delle barriere sul bordo del dislivello per evitare la caduta del robot.

3. Funzionamento e programmazione

3.2 Avvio rapido

1 Rimozione della striscia protettiva

2 Posizionamento della Docking Station

3 Installazione delle spazzole laterali

4 Accensione

3. Funzionamento e programmazione

5 Ricarica di DEEBOT

Note: quando DEEBOT termina il ciclo di pulizia o quando la batteria comincía a esaurirsi, DEEBOT torna automaticamente alla Docking Station per ricariciarsi. É possible impostare DEEBOT affinché ritorni alla Docking Station in qualsiasi momento con l'app ECOVACS o premendo il pulsante AUTO sul robot per 3 secondi.

7 Pausa

Nota: il pannello di controllo del robot smette di lampeggiare se il robot è in pausa da quale minuto. Premere il pulsante Modalità AUTO su DEEBOT per riattivare il robot.

6 Avvio

8 Spegnimento (OFF)

Nota: quando DEEBOT non sta pulendo, è consigilabile tenerlo acceso e in carica.

3. Funzionamento e programmazione

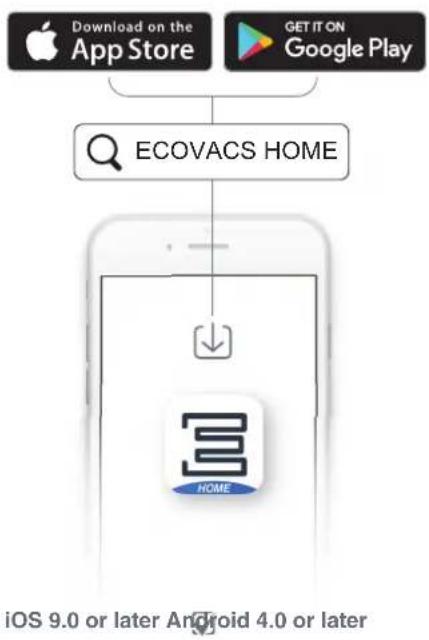

É possibile abilitare toutes le funzioni descripte sobre nell'app. Scaricare l'app ECOVACS HOME per accederere ad autres funzioni, tra cui la modalità MAX, la pulizia programmata, ecc.

3.3 Scelta di un'opzione di aspirazione

Opizione spazzola principale: la scelta migliorie per la pulizia a fondo con una combinazione di spazzola principale e forte aspirazione.

Opzione di aspirazione diretta: la scelta migliorare per la pulizia quotidiana. Questa opzione di aspirazione è specificamente progettata per raccogliere capelli/pelienza ostruire il robot, risultando ideale per i proprietari di animali domestici.

3. Funzionamento e programmazione

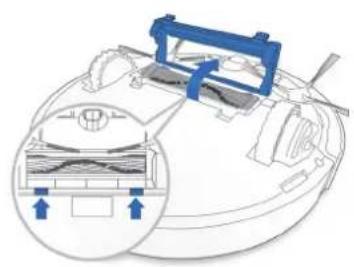

Installazione dell'opzione di aspirazione diretta

1

2

3

Installazione dell'opzione spazzola principale

1

2

3

4. Manutenzione

Prima di eseguire operazioni di pulizia e manutenzione su DEEBOT, spegnere il robot e scollegare la Docking Station.

4.1 Cassetta di raccolta e filtri

Cassetta di raccolta

2

4

1
3

5

4.2 Spazzola principale, opzione di aspirazione diretta e spazzole laterali

Note: per amplificare le operazioni di manutenzione, viene fornito uno strumento di pulizia multifunzione. Maneggiare con cura: lo strumento di pulizia ha bordi taglienti.

Spazzola principale

1

Opzione di aspirazione diretta Spazzole laterali

4. Manutenzione

4.3 Altri componenti

Nota: prima di pulire i contatti di ricarica del robot e i pin della Docking Station, spegnere il robot e scollegare la Docking Station.

4.4 Manutenzione regolare

Per mantenere DEEBOT in esecuzione con prestazioni ottimali, eseguire le operazioni di manutenzione e sostituire le parti in base alle frequenze seguenti:

Parte robot Freqenza di manutenzione Freqenza di sostituzione
Spazzola laterale Ogni 2 settimane Ogni 3 - 6 mesi
Spazzola principale Una volta a settimana Ogni 6 - 12 mesi
Filtro di spugna/Filtro ad alta efficienza	Una volta a settimana Ogni 3 - 6 mesi
Ruota universale Sensori anticaduta Paraurti Contatti di ricarica Pin della Docking Station	Una volta a settimana /

Per amplificare le operazioni di manutenzione, viene fornito uno strumento di pulizia multifunzione. Maneggiare con cura: lo strumento di pulizia ha bordi taglienti.

Note: ECOVACS produce diversi componenti e accessori di ricambio. Contattare l'assistenza clienti per ulteriori informazioni sulle parti di ricambio.

5. Risoluzione dei problemi

N°	Malfunzionamento Possibili cause So	uzioni
1	DEEBOT non si ricarica.	DEEBOT non è acceso. Accendere DEEBOT.
		DEEBOT non è collegato alla Docking Station.	Assicurarsi che i contatti di ricarica del robot siano collegati ai pin della Docking Station.
		La batteria è completamente scarica.	Ricaricare la batteria. Accendere il robot. Posizionare manualmente DEEBOT sulla Docking Station e rimuoverlo dopo averlo caricato per 3 minuti; ripetere 3 volte, quando caricare normalmente.
2	DEEBOT non riesce a tornare alla Docking Station.	La Docking Station non è posizionata correttamente.	Consultare la sezione 3.2 per posizionare correttamente la Docking Station.
3	DEEBOT si blocca durante il funzionamento e si ferma.	DEEBOT è incastrato in un oggetto sul pavimento (cavi elettrici, tende, frange di tappeti, ecc.).	DEEBOT proverà a districarsi in vari modi. Qualora non dovesse riusciri, rimuovere manually gli ostacoli e riavviarlo.
4	DEEBOT torna alla Docking Station prima di aver completing la pulizia.	Quando il livello di carica della batteria diventa insufficiente, DEEBOT passa automaticamente alla modalità di ritorno in carica e torna alla Docking Station per ricariciarsi.	Questo comportamento è normale. Non è necessario intervenire.
		Il tempo di funzionamento varia in base alla superficie del pavimento, alla complessità della stanza e alla modalità di pulizia selezionata.	Questo comportamento è normale. Non è necessario intervenire.

5. Risoluzione dei problemi

N°	Malfunzionamento Possibili cause	Solutazioni
5	DEEBOT non pulisce automaticamente all'ora programmata.	La funzione di programmazione oraria è annullata.	Programmare DEEBOT per pulire a specifici oraritramite l'app ECOVACS.
		La funzione di pulizia continua è attivata e DEEBOT ha appena terminato di pulire l'area programmata.	Questo comportamento è normale. Non è necessario intervenire.
		DEEBOT è spento. Accendere DEEBOT.
		La batteria del robot è quasi scarica.	Tenere DEEBOT acceso e collegato alla Docking Station per assicurarsi che sua ricerca complemente carico e pronto a funzionare in qualsiassi momento.
		La presa di aspirazione del robot è bloccata e/o sui componenti è aggrovigliata della sporcizia.	Spagnere DEEBOT, pulire la cassetta di raccolta e rovesciare il robot. Pulire la presa di aspirazione del robot, le spazzole laterali e la spazzola principale come descritto nella sezione 4.
6	DEEBOT non pulisce tutte l'area	L'area da pulire non è stata riordinata.	Rimuovere dal pavimento i piccoli oggetti e sistemare l'area da pulire prima che DEEBOT inizi la fase di pulizia.
7	Impossibile connettere DEEBOT alla rete Wi-Fi domestica.	Nome utente o password della rete Wi-Fi domestica errato.	Inserire il nome utente e la password corretti della rete Wi-Fi domestica.
		DEEBOT non si trova nel raggio di copertura del segnale della rete Wi-Fi domestica.	Verificare che DEEBOT si trovi nel raggio di copertura del segnale della rete Wi-Fi domestica.
		La configurazione della rete è stata avviata prima che DEEBOT fosse pronto.	Posizionare su ON l'interruttore di alimentazione. Premere il pulsante RESET per 3 secondi utilizzando un ago. DEEBOT è pronto alla configurazione della rete quando riproduze un motivo musicae e la spia del Wi-Fi lampeggia lentamente.
		È necessario aggiornare il systemap operativo dello smartphone in uso.	Aggiornare ilsystemap operativo dello smartphone. L'app ECOVACS è disponibile per iOS 9.0 o versioni successive e Android 4.0 o versioni successive.
