BEDIENUNGSANLEITUNG Deebot 900 ECOVACS

Herzlichen Glückwunsch zum Kauf Ihres neuen DEEBOT von ECOVACS ROBOTICS! Wir hoffen, dass er weitere Jahre lang zu ihrer vollen Zufriedenheit arbeiten wird. Wir sind richer, dass Ihr neuer Roboter Ihnen damit halten wird, Ihr Zuhause sauber zu halten, während Sie ihre wertvolte Zeit für die angenehmen Dinge im Leben nutzen.

Live Smart. Enjoy Life.

Sollten Sie mit einer Situation konfrontiert sein, die in dieser Bedienungsanleitung nicht ausreichend behandelt wird, wenden Sie sich an das Kundenservicecenter, damit sich ein Techniker mit ihrem speziellen Problem bzw. Ihrer Frage befassen kann.

Weitere Informationen finden Sie auch auf der officiellen Website von ECOVACS ROBOTICS: www.ecovacs.com

Das Unternehmen behält sich im Sinne einer kontinuierlichen Verbesserung das Recht auf technische Änderungen und/oder Designänderungen an thisem Produkt vor.

Vielen Dank, dass Sie sich für den DEEBOT entschieden haben.

Inhalt

1. Wichtige Sicherheitshinweise 24
2. Lieferumfang und technische Daten 28
3. Bedienung und Programmierung 31
   4.Wartung 36
4. Fehlerbehandlung 40

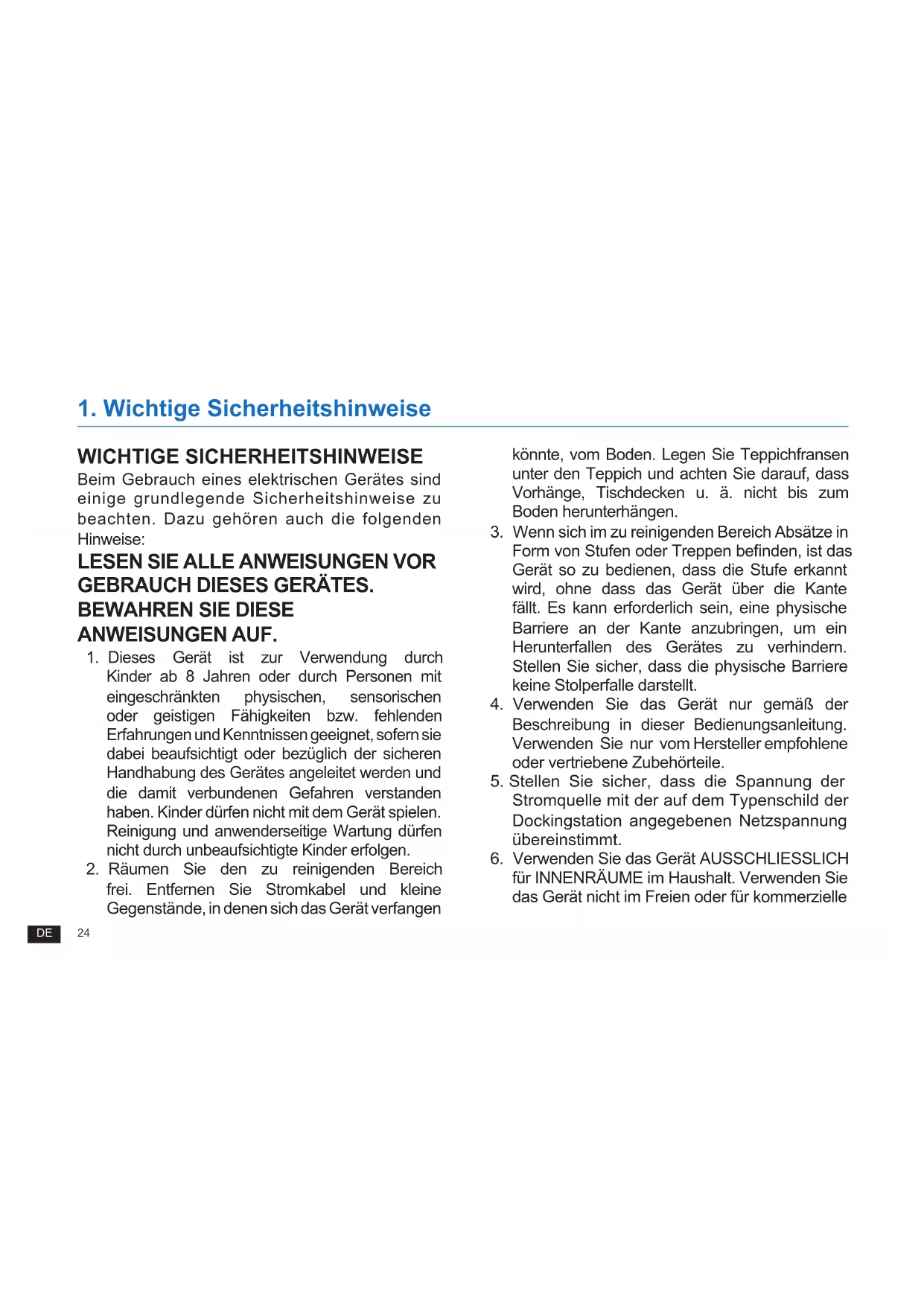

1. Wichtige Sicherheitshinweise

WICHTIGESICHERHEITSHINWEISE

Beim Gebrauch eines elektrischen Gerätes sind einige grundlegende Sicherheitshinweise zu beachten. Dazu gehoren auch die folgenden Hinweise:

LESEN SIE ALLE ANWEISUNGEN VOR GEBRAUCH DIESES GERÄTES.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

1. Dieses Gerät ist zur Verwendung durch Kinder ab 8 Jahren oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. fehlenden Erfahrungen und Kenntnissen geeignet, sofern sie bereits beaufsichtigt oder bezüglich der sicheren Handhabung des Gerätes angeleitet werden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und anwenderseite Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen.

2. Räumen Sie den zu reinigenden Bereich frei. Entfernen Sie Stromkabel und keine Gegenstände, in denen sich das Gerät verfangen

könnte, vom Boden. Legen Sie Teppichfransen unter den Teppich und achten Sie darauf, dass Vorhänge, Tischdecken u. ä. nicht bis zum Boden herunterhängen.

1. Wenn sich im zu reinigenden Bereich Absätze in Form von Stufen oder Treppen befinden, ist das Gerät so zu bedienen, dass die Stufe erkannt wird, ohne dass das Gerät über die Kante fällt. Es kann erforderlich sein, eine physische Barriere an der Kante anzubRINGen, um ein Herunterfallen des Gerätes zu verhindern. Stellen Sie safer, dass die physische Barriere keine Stolperfalle darstellt.
2. Verwenden Sie das Gerät nur gemäß der Beschreibung in dieser Bedienungsanleitung. Verwenden Sie nur vom Hersteller empfohlene oder vertriebene Zubehörteile.
3. Stellen Sie safer, dass die Spannung der Stromquelle mit der auf dem Typenschild der Dockingstation angegebenen Netzspannung übereinstimmt.
4. Verwenden Sie das Gerät AUSSCHLIESSLICH für INNENRAUME im Haushalt. Verwenden Sie das Gerät nicht im Freien oder für kommerzielle

1. Wichtige Sicherheitshinweise

oder industrielle Anwendungen.

1. Benutzen Sie nur den Original-Akku und die Dockingstation, die vom Hersteller mit dem Gerät mitgeliefert wurden. Nicht wiederaufladbare Batterien sind verboten. Informationen zum Akku finden Sie im Abschnitt „Technische Daten".
2. Verwenden Sie das Gerät nicht ohne Staubbehälter bzw. Filter.
3. Verwenden Sie das Gerät nicht in Bereichen, in denen sich brennende Kerzen oder zerbrechliche Gegenstände befinden.
4. Verwenden Sie das Gerät nicht bei extrem hohen bzw. niedrigen Umgebungstemperaturen (d. h. unterhalb von -5 °C bzw. oberhalb von 40 °C).
5. Halten Sie Haare, lose Kleidung, Finger und sonstige Körperteile von jeder Öffnung und sich bewegenden Teilen fern.
6. Verwenden Sie das Gerät nicht in Räumen, in denen Babys oder Kinder schlafen.
7. Verwenden Sie das Gerät nicht auf nassen Flächen oder auf Flächen, auf denen Wasser stehen.
8. Achten Sie darauf, dass das Gerät keine größeren Gegenstände wie Steine, große

Papierstückchen oder sonstige Gegenstände, die das Gerät verstehen können, aufnimmt.

1. Verwenden Sie das Gerät nicht, um entzündliche oder brennbare Materialien wie Benzin, Drucker oder Kopiererton aufzunehmen, und maiden Sie beim Gebrauch Bereiche, in denen diese Materialien anzutreffen sind.
2. Verwenden Sie das Gerät nicht, um Zigaretten, Streichholzer, heiße Asche oder sonstige brennende, qualmende oder brandauslösende Gegenstände aufzunehmen.
3. Stecken Sie keine Gegenstände in die Einsaugöffnung. Lassen Sie das Gerät nicht mit verstopfter Einsaugöffnung arbeiten. Halten Sie die Einsaugöffnung frei von Staub, Flusen, Haaren oder sonstigen den Luftstrom behindernden Materialien.
4. Achten Sie darauf, dass das Netzkabel nicht beschadigt wird. Ziehen oder tragen Sie das Gerät bzw. die Dockingstation nicht am Stromkabel, verwenden Sie das Stromkabel nicht als Haltegriff, klemmen Sie das Stromkabel nicht in einer geschlossenen Tur ein, und ziehen Sie es nicht über scharfe Kanten oder Ecken.

1. Wichtige Sicherheitshinweise

Achten Sie darauf, dass das Gerät nicht über das Stromkabel führt. Halten Sie das Netzkabel von bereits Flächen fern.

1. Wenn das Stromkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahren davon ausgegeben.
2. Verwenden Sie die Dockingstation nicht, wenn sie beschädigt ist. Die Stromversorgung damit nicht repariert oder weiterverwendet werden, wenn sie beschädigt oder defekt ist.
3. Verwenden Sie das Gerät nicht, wenn das Netzkabel oder die Steckdose beschädigt ist. Verwenden Sie das Gerät oder die Dockingstation nicht, wenn es bzw. sie nicht einwandfrei Funktioniert, heruntergefallen ist, beschädigt wurde, im Freien gelassen wurde oder mit Wasser in Berührung gekommen ist. Wenn das Gerät bzw. die Dockingstation beschädigt ist, muss es bzw. sie durch den Hersteller oder dessen Kundendienst repariert werden, damit keine Gefahr davon ausgeht.

4. Schalten Sie das Gerät aus (Betriebsschalter auf AUS), bevor Sie es reinigen oder warten.

5. Vordem Reinigenoder Wartender Dockingstation muss der Stecker aus der Steckdose gezogen werden.

6. Entfernen Sie vor dem Entsorgen des Gerätes den Akku. Nehmen Sie hierzu das Gerät aus der Dockingstation, und schalten Sie es aus (Betriebsschalter auf AUS).
7. Vor dem Entsorgen des Gerätes ist der Akku entsprechend den örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen.
8. Gebrauchtte Akkus sind entsprechend den örtlichen Gesetzen und Vorschriften zu entsorgen.
9. Verbrennen Sie das Gerät nicht, auch wenn es stark beschädigt ist. Die Akkus konnen im Feuer explodieren.
10. Wenn die Dockingstation langere Zeit nicht benutzt wird, ist sie vom Stromnetz zu trennen.
11. Verwenden Sie das Gerät immer gemäß den Anweisungen in dieser Bedienungsanleitung. ECOVACS ROBOTICS übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen.
12. Der Roboter enthalt Akkus, die nur durch geschultes Personal ausgewechselt werden

1. Wichtige Sicherheitshinweise

dürfen. Zum Auswechseln des Akkus des Roboters wenden Sie sichitte an den Kundendienst.

1. Wenn der Roboter längerere Zeit nicht benutzt wird, schalten Sieihn zur Aufbewährung aus. Trennen Sie außerdem die Dockingstation vom Netz.
2. WARNING: Verwenden Sie zum Wiederauflagen des Akkus ausschließlich das mit dem Gerät mitgelieferte abnehmbare Netzteil CH1630A.

Um das WLAN-Modul am DEEBOT zu deaktivieren, schalten Sie den Roboter EIN.

Setzen Sie den Roboter in die Dockingstation, und vergewissem Sie sich, dass die Ladekontakte des DEEBOT mit den Steckkontakten der Dockingstation verbunden sind.

Halten Sie die AUTO-Modus-Taste am Roboter 20 Sekunden lang gedrückt, bis der DEEBOT drei Mal piept.

Um das WLAN-Modul am DEEBOT zu aktivieren, schalten Sie den Roboter AUS und anschließend wieder EIN. Das WLAN-Modul wird eingeschaltet, wenn der DEEBOT neu gestartet wird.

Für EU-Länder

Ordnungsgemäß Entsorgung these Produkte
These Kennzeichnung gibt an, dass das Produkt EU-weit nicht mit dem Hausmüll entsorgt werden darf. Recycleln Sie das Gerät verantwortungsvoll, um die nachhaltige Wiederverwendung der Materialien zu Unterstützungen und mögliche Umwelt- oder Gesundheitsschäden durch eine unkontrollierte Abfallentsorgung zu vermeiden. Verwendten Sie zum Recycleln Ihres gebrauchten Gerätes entsprechende Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Handler, bei dem Sie das Gerät gekauft haben. Er kann das Produkt safer entsorgen.

Klasse II

Kurzschlussfester Sicherheitstransformator

Schaltnetzteil

Nur zur Verwendung in Innenräumen vorgesehen

2. Lieferumfang und technische Daten

2.1 Lieferumfang

Roboter

Dockingstation

Bedienungsanleitung

Kurzanleitung

(4)Seitenbürsten

Hauptbürstenoption (vorinstalliert)

Direkte Einsaugoption

Filterschwamm und Feinstaubfilter

MultifunktionsReinigungswerkzeug

Hinweis: Abbildungen dienen nur als Referenz und können vom tatsächlichen Produkt abweichen. Produktdesign und technische Daten können ohne Vorankündigung geändert werden.

2. Lieferumfang und technische Daten

2.2 Technische Daten 2.3 Produktübersicht

Model DE5G
Betriebsspannung 1	2 V (Gleichstrom)
Modell der Dockingstation	CH1630A
Eingang	100-240 V (Wechselstrom)50-60 Hz, 25 W	Ausgang	20 V (Gleichstrom)0,8 A
Laser	Maximale Leistung: 2,5 mWFrequenz: 1,8 KHzRotationsgeschwindigkeit: 300±5 Umdrehungen pro Minute
Frequenzbänder 24	12-2472 MHz
Maximale RF-Leistung,die imFrequenzbandübertragen wird	Maximale PA-Ausgangsleistung bei72,2 Mbit/s: 17,5 dBm
	Maximale PA-Ausgangsleistung im 11b-Modus:21,5 dBm
Leistung ausgeschalteten Modus	Unter 0,50 W
Leistung im vernetzen Standby-Betrieb	Unter 2,00 W

Die Ausgangsleistung des WLAN-Moduls beträgt unter 100mW
Hinweis: Technische Daten und Konstruktionsspezifikationen können für kontinuierliche Produktverbesserungen geändert werden.

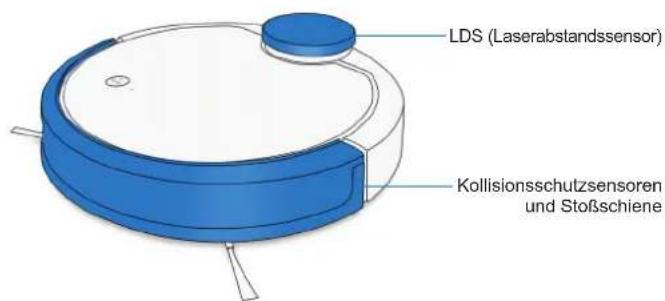

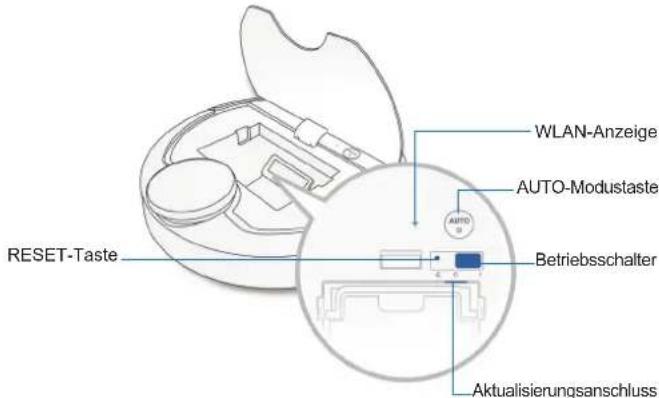

Roboter

2. Lieferumfang und technische Daten

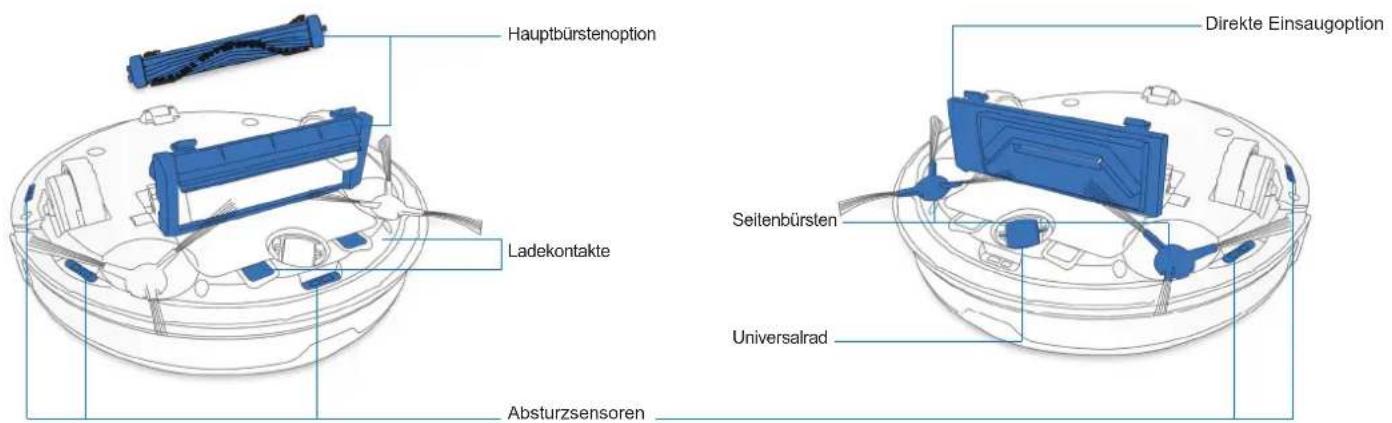

Ansicht von unten

3. Bedienung und Programmierung

3.1 Vor dem Reinigen

WARNING: Verwenden Sie den DEEBOT nicht auf nassen Flächen oder auf Flächen, auf denen Wasser stehen.

Schlagen Sie vor dem Gebrauch des Gerätes auf einem Vorleger mit Fransen die Kanten des Vorlegers um.

Entfernen Sie Stromkabel und keine Gegenstände, durch die das Gerät befindert werden können, und stellen Sie Möbel wie Stühle in dem zu reinigenden Bereich an den darauf vorgesehenen Platz.

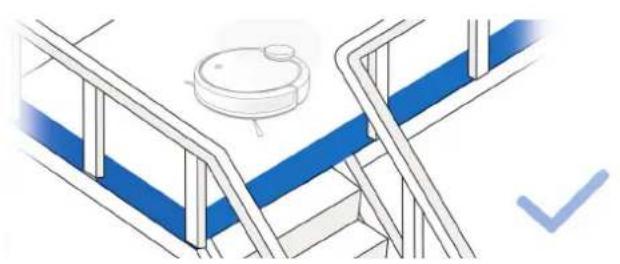

Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern.

3. Bedienung und Programmierung

3.2 Kurzanleitung

1 Schutzstreifen entfernen

Aufstellung der Dockingstation

3 Installation der Seitenbürsten

4Einschalten

3. Bedienung und Programmierung

5 Aufladen des DEEBOT

Hinweis: Nach Beendigung des Reinigungsvorgangs oder bei niedrigem Akkuladestand fahr der DEEBOT selbständig zum Aufladen die Dockingstation an. Der DEEBOT kann auch jederzeit über die ECOVACS-App oder durch Drücken der AUTO-Taste auf dem Roboter für 3 Sekunden zur Dockingstation zurückgesendet werden.

6 Starten

7 Pause

Hinweis: Das Bedienfeld des Roboters hört auf zu leuchten, wenn der Roboter länger als eine Minute pausiert. Drücken Sie die AUTO-Modustaste am DEEBOT, um den Ruhemodus des Roboters zu beenden.

8 Ausschalten

Hinweis: Wir empfehlen, den DEEBOT eingeschaltet (Betriebsschalter EIN) zu halten und zu laden, wenn er nicht verwendet wird.

3. Bedienung und Programmierung

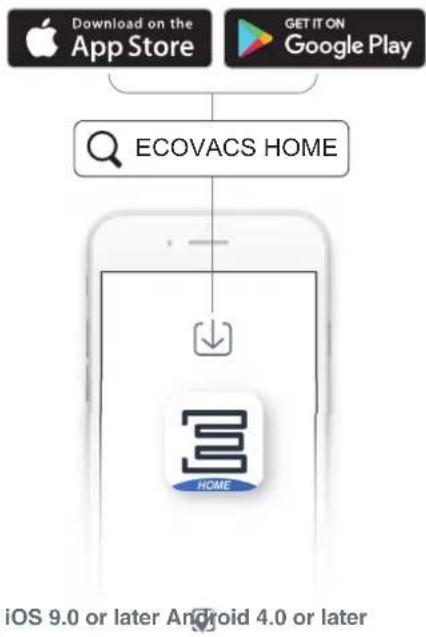

Alle oben genommen Funktionen konnen in der App aktiviert werden. Laden Sie die ECOVACS HOME herunter, um auf weitere Funktionen wie den MAX-Modus, die programmierte Reinigung und mehr zuzugreifen.

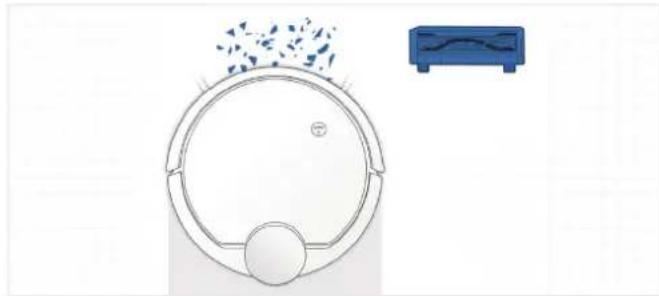

3.3 Aufwahl einer Saugoption

Hauptbürstenoption: Die Beste Wahl für die Tiefenreinigung mit einer Kombination aus der Hauptbürste und starker Saugkraft.

Direkte Einsaugoption: Die Beste Wahl für die tägliche Reinigung. Die Einsaugoption ist speziell für das Einsaugen von Haaren ohne Verstopfen entwickelt und eignet sich bestens für Besitzer von Haustieren.

3. Bedienung und Programmierung

Installieren der direkten Einsatzoption

1

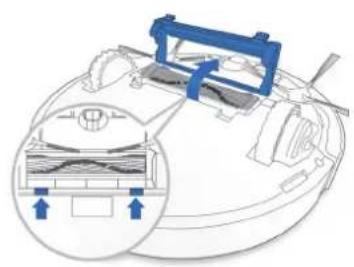

Installieren der Hauptbürstenoption

1

2

2

3

3

4. Wartung

Schalten Sie den DEEBOT AUS, und trennen Sie die Dockingstation vom Netz, bevor Sie Reinigungs- oder Wartungsarbeiten am Gerät durchführen.

4.1 Staubbehälter und Filter

Staubbehalter

2

4

1
3

5

4. Wartung

4.2 Hauptbürste, direkte Einsaugoption und Seitenbürsten

Hinweis: Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung.itte gehen Sie vorsichtig mit thisem Werkzeug um, da es scharfe Kanten hat.

Hauptbürste

1

Direkte Einsaugoption Seitenbürsten

4. Wartung

4.3 Sonstige Bauteile

Hinweis: Schalten Sie vor der Reinigung der Ladekontakte und der Steckkontakte der Dockingstation den Roboter AUS, und trennen Sie die Dockingstation vom Netz.

4.4 Regelmäßige Wartung

Um die maximale Leistung des DEEBOT dauerhaft zu gewährleisten, führen Sie die Wartungsarbeiten und den Austausch der Komponenten gemäß der nachfolgend angegebenen Häufigkeit aus:

Roboterkomponente Wartungshäufigkeit Austauschhäufigkeit
Seitenbürste Einmal alle zwei Wochen Alle drei bis sechs Monate
Hauptbürste Einmal wächentlich Alle sechs biszwölf Monate
Filterschwamm/Feinstaubfilter	Einmal wächentlich Alle drei bis sechs Monate
UniversalradAbstruzsensorenStoßschieneLadekontakteKontakte der Dockingstation	Einmal wächentlich /

Für die einfache Wartung wird ein Multifunktions-Reinigungswerkzeug bereitgestellt.itte gehen Sie vorsichtig mit thisem Werkzeug um, da es scharfe Kanten hat.

Hinweis: ECOVACS stelt verschiedene Ersatz- und Zubehörteile her. Wenden Sie sich an den Kundendienst, um weitere Informationen zu Ersatzteilen zu erhalten.

5. Fehlerbehandlung

Nr.	Funktionstörung Mögliche Ursachen	Fehlerbehebung
1	Der DEEBOTlädt nicht.	Der DEEBOT ist nicht eingeschaltet. Schalten Sie	den DEEBOT EIN.
		Der DEEBOT hat keinen Kontakt zur Dockingstation.	Stellen Sie sichere, dass die Ladekontakte des Roboters die Kontakte der Dockingstation berühren.
		Der Akku ist vollständig entladen.	Reaktivieren Sie den Akku. Schalten Sie das Gerät ein Setzen Sie den DEEBOT manuell in die Dockingstation, enthalten Sieihn nach einer Ladezeit von 3 Minuten und wiederholen Sie diesen Vorgang dreimal. Laden Sie das Gerät anschließend normal auf.
2	Der DEEBOT kann nicht zur Dockingstation zurückkehren.	Die Dockingstation wurde nicht ordnungsgemäß aufgestellt.	Weitere Informationen zum ordnungsgemüssen Aufstellen der Dockingstation finden Sie in Abschnitt 3.2
3	Der DEEBOT högt während des Betriebs fest und halt an.	Auf dem Boden liegende Gegenstände (Stromkabel, Vorhänge, Teppichfransen o. Ä.) haben sich im DEEBOT verfangen.	Der DEEBOT unternimmt mehrere Versuche, um sich aus der Situation zu befreiern. Wenn dies nicht gelingt, entfernen Sie die Hindemisse von Hand und starten Sie das Gerät neu.
4	Der DEEBOT kehrzur Dockingstation zurück, bevor er den Reinigungsvorgang beendet hat.	Bei niedrigem Akkuladestand wechselt der DEEBOT automatisch in den Modus „Rückkehr zur Ladestation" und kehrt zum Aufladen zur Dockingstation zurück.	Dies ist normal. Keine Lösung erforderlich.
		Die Arbeitszeit schwankt je nach Oberflächenbeschaffenheit des Bodens, der Raumaufteilung und dem gewährten Reinigungsmodus.	Dies ist normal. Keine Lösung erforderlich.

5. Fehlerbehandlung

Nr.	Funktionstörung Mögliche Ursachen	Fehlerbehebung
5	Der DEEBOT reinigt zur festgelegten Zeit nicht automatisch.	Die Programmierung wurde gelöscht.	Programmieren Sie bestimmte Reinigungszteiten für den DEEBOT mit der ECOVACS-App.
		Die Dauerreinigungsfunktion ist eingeschaltet und der DEEBOT hat soeben die Reinigung des festgelegten Reinigungsbereichs beendet.	Dies ist normal. Keine Lösung erforderlich.
		Der DEEBOT ist ausgeschaltet. Schalten Sie den DEEBOT EIN.
		Der Akkuladestand ist niedrig.	Lassen Sie den DEEBOT eingeschaltet und mit der Dockingstation verbunden, um sicherzugehen, dass der Akku jederzeit für den Reinigungsvorgang geladen ist.
		Die Einsaugöffnung des Roboters ist verstopft, und/oder Verunreinigungen hängen in seinen Komponenten fest.	Schalten Sie den DEEBOT aus, reinigen Sie den Staubbehälter, und drehren Sie den Roboter um. Reinigen Sie die Einsaugöffnung, Seitenbürsten und die Hauptbürste des Roboters wie in Abschnitt 4 beschrieben.
6	Der DEEBOT reinigt nicht den gesamten Bereich	Der Reinigungsbereich ist nicht aufgeräumt.	Entfernen Sie keine Gegenstände vom Boden, und räumen Sie den zu reinigenden Bereich auf, bevor der DEEBOT mit dem Reinigungsvorgang beginnnt.
7	Der DEEBOT kann sich nicht mit dem WLAN-Heimnetzwerk verbinden.	Fehlerhafter Benutzername oder fehlerhaftes Password für das WLAN-Heimnetzwerk eingegeben.	Geben Sie den korrekten Benutzemamen und das korrekte Password für das WLAN-Heimnetzwerk ein.
		Der DEEBOT befindet sich außerhalb der Reichweite Ihres WLAN-Heimnetzwerk-Signals.	Vergewissem Sie sich, dass der DEEBOT sich innerhalb der Reichweite Ihres WLAN-Heimnetzwerk-Signals befindet.
		Netzwerkeinrichtung hat begonnen, bevor der DEEBOT bereit war.	Schalten Sie den Betriebsschalter auf EIN. Drücken Sie die RESET-Taste mit einer Nadel 3 Sekunden lang. Sobald der DEEBOT eine Melodie abspiel und seine WLAN-Anzeige langsam blinkt, ist er bereit für die Netzwerkeinrichtung.
		Das Betriebssystem Ihres Smartphones mussactualisiert werden.	Aktualisieren Sie das Betriebssystem Ihres Smartphones. Die ECOVACS-App Funktioniert mit iOS ab Version 9.0 und Android ab Version 4.0.

2. Lieferumfang und technische Daten

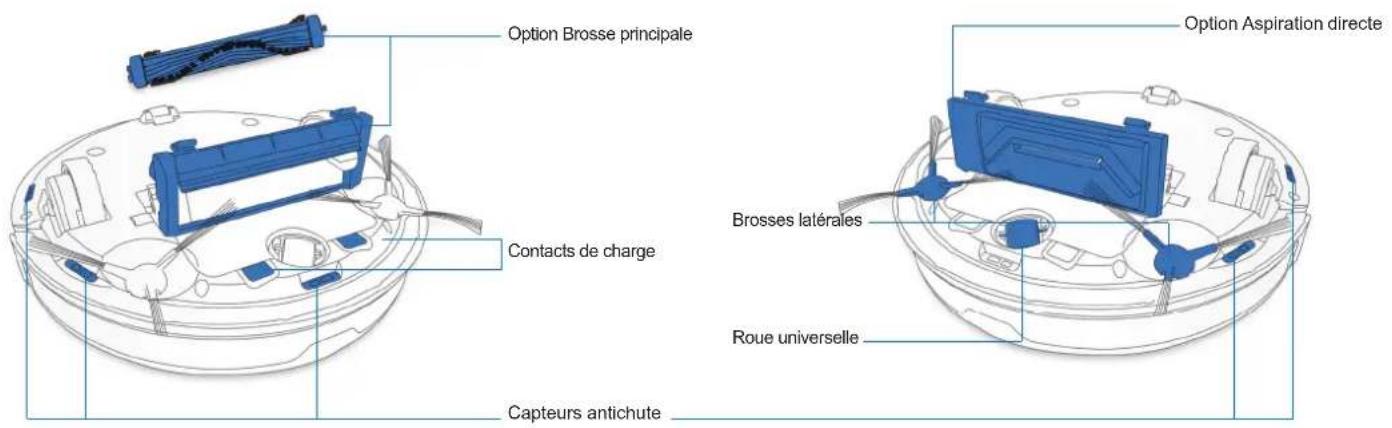

Vue de dessous
