MANUALE UTENTE DEEBOT X9 PRO OMNI ECOVACS

Manuale di istruzioni IT I P90

Bruksanvisning....SE I P119

Bruksanvisning.... NO I P148

Brugsanvisning....DK I P177

Per il manuale d'istruzioni in altre lingue, visitare il sito Web: https://www.ecovacs.com.

1. Questo apparecchio può essere usato da bambini di almeno 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che non ne conoscano il corretto utilizzo purché supervisionate o formate sull'uso sicuro dell'apparecchio e in grado di comprenderne gli eventuali rischi correlati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini non supervisionati.

2. Sgombrare l'area da pulire. Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare l'apparecchio. Piegare le frange dei tappeti sotto agli stessi e sollevare dal pavimento oggetti come tende e tovaglie.

3. In caso di possibilità di caduta nell'area da pulire, ad esempio a causa di scalini, è necessario impostare l'apparecchio in modo che possa rilevare i gradini senza cadere. Potrebbe essere necessario posizionare delle barriere fisiche sul bordo per evitare la caduta del robot. Assicurarsi che la barriera fisica non rappresenti un rischio di inciampo per le persone.

4. Utilizzare l'apparecchio solo come descritto nel presente manuale. Utilizzare solo accessori consigliati o venduti dal produttore.
5. SOLO per uso domestico INTERNO. Non utilizzare l'apparecchio in esterni o in ambienti commerciali o industriali.
6. Non utilizzare senza aver installato la vaschetta raccogli polvere e i filtri.
7. Non utilizzare l'apparecchio in un'area con candele accese o oggetti fragili.
8. Tenere capelli, vestiti, dita e qualsiasi parte del corpo lontano dalle aperture e dalle parti mobili dell'apparecchio.
9. Non utilizzare l'apparecchio in una stanza in cui sta dormendo un neonato o un bambino.
10. Non utilizzare e conservare il robot in ambienti estremamente caldi o freddi (al di sotto di -5°C/23°F o al di sopra di 40°C / 104°F). Si prega di

caricare il robot a una temperatura superiore a 0°C / 32°F e inferiore a 40°C / 104°F.

1. Non utilizzare l'apparecchio su superfici bagnate o con acqua stagnante.

2. Non consentire all'apparecchio di raccogliere oggetti grandi come pietre, grossi pezzi di carta o oggetti che potrebbero ostruirlo.

3. Non utilizzare l'apparecchio per raccogliere materiali infiammabili o combustibili come benzina, toner per stampanti o fotocopiatrici, né utilizzarlo in aree dove questi potrebbero essere presenti.

4. Non utilizzare l'apparecchio per raccogliere materiali incandescenti o che emettono fumo, come sigarette, fiammiferi, cenere ardente, o qualsiasi cosa che potrebbe provocare un incendio.

5. Non infilare oggetti nella presa di aspirazione. Non utilizzare l'apparecchio se la presa di aspirazione è ostruita. Mantenere la presa libera da polvere, garze, capelli o qualsiasi cosa che potrebbe ridurre il flusso d'aria.

6. In caso di danneggiamento del cavo di alimentazione, sarà necessario sostituirlo presso il produttore o tramite il servizio clienti per evitare rischi.

7. Posizionare su OFF il tasto di accensione prima di pulire o effettuare operazioni di manutenzione sull'apparecchio.

8. La batteria al litio adatta a CH2497D è di max. 4 celle, tensione nominale max. CC 14,4 V, capacità nominale 5.800 mAh. È necessario rimuovere e smaltire la batteria secondo le leggi e le normative vigenti, prima dello smaltimento dell'apparecchio.

9. Smaltire le batterie usate secondo le leggi e le normative vigenti.

10. Non incenerire l'apparecchio anche nel caso in cui sia molto danneggiato. Le batterie potrebbero esplodere e provocare un incendio.

11. Utilizzare l'apparecchio secondo le indicazioni fornite nel presente Manuale d'istruzioni. Ecovacs Home Service Robotics non potrà essere ritenuta responsabile di eventuali danni o infortuni causati da un utilizzo inappropriato.

12. Il robot contiene batterie sostituibili solo da persone competenti. Per sostituire la batteria del robot, contattare l'assistenza clienti.

13. Assicurarsi che il voltaggio della fonte di alimentazione corrisponda a quello indicato sulla stazione OMNI.

14. Utilizzare solo le batterie ricaricabili originali e la stazione OMNI del produttore in dotazione con l'apparecchio. Non è consentito l'utilizzo di batterie non ricaricabili.

15. Fare attenzione a non danneggiare il cavo

di alimentazione. Non tirare o trascinare l'apparecchio o la stazione OMNI dal cavo di alimentazione, non utilizzare il cavo di alimentazione come maniglia, non chiudere il cavo di alimentazione in una porta e non strusciare il cavo di alimentazione su bordi o spigoli affilati. Non far passare l'apparecchio sopra il cavo di alimentazione. Tenere il cavo di alimentazione lontano da superfici calde.

1. Non utilizzare la stazione OMNI, se danneggiata. Non provare a riparare l'alimentatore e non utilizzarlo in caso di danni o malfunzionamenti.
2. Non utilizzare l'apparecchio con prese o cavi di alimentazione danneggiati. Non utilizzare l'apparecchio o la stazione OMNI se non funzionano correttamente, in caso di caduta, se sono stati lasciati all'esterno o se sono venuti a contatto con acqua. In questi casi, sarà necessaria la riparazione da parte del produttore o tramite il servizio clienti per evitare rischi.
3. È necessario rimuovere la spina dalla presa di corrente prima di pulire o effettuare operazioni di manutenzione sulla stazione OMNI.

4. Rimuovere l'apparecchio dalla stazione OMNI e posizionare su OFF il tasto di accensione prima di rimuovere la batteria per lo smaltimento dell'apparecchio.

5. Scollegare la stazione OMNI dalla presa di corrente in caso di mancato utilizzo prolungato.

6. Se il robot non viene utilizzato per lungo tempo, spegnerlo per conservarlo e scollegare la stazione OMNI.
7. AVVERTENZA: aggiungere acqua pulita solo nel serbatoio pulito.
8. AVVERTENZA: per ricaricare la batteria, utilizzare solo l'unità di alimentazione rimovibile CH2497D fornita con l'apparecchio.

Per verificare la versione attuale del software e abilitare gli aggiornamenti automatici, vai su Impostazioni > Impostazioni avanzate del robot > Informazioni sul robot > Aggiornamento nell'app. La versione attuale viene visualizzata lì; tocca Aggiornamento per accedere alla pagina e seleziona Aggiornamento automatico per attivarlo.

	Attenzione: superficie calda
	Trasformatore isolante di sicurezza anti cortocircuito
	Alimentatore a commutazione
	Solo per uso in interni
	Corrente continua
	Corrente alternata
	Prima di ricaricare, leggere le istruzioni
	Polarità della porta di ricarica
	Fusibile miniaturizzato a tempo ritardato

La sorveglianza a distanza è destinata all'uso privato assoluto di luoghi non pubblici e privati ai soli fini di auto-protezione e controllo individuale. In caso di utilizzo, tenere presente gli obblighi legali locali basati sulla protezione dei dati. Non è consentita alcuna sorveglianza di luoghi pubblici, in particolare con intento clandestino e/o da parte del datore di lavoro senza giustificabili ragioni. Tale uso non giustificato è a rischio e responsabilità dell'utente.

Dichiarazione di conformità dell'Unione europea Informazioni per gli utenti sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche

Questo simbolo sul prodotto o sulla sua confezione indica che i prodotti elettrici ed elettronici utilizzati non devono essere smaltiti insieme ai rifiuti urbani indifferenziati. Per un corretto trattamento, è responsabilità dell'utente smaltire i rifiuti di queste apparecchiature organizzando la restituzione ai punti di raccolta designati.

Lo smaltimento corretto di questo prodotto consentirà di risparmiare risorse preziose e prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero altrimenti scaturire da una gestione inadeguata dei rifiuti. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare gratuitamente il rivenditore presso il quale è stato acquistato il prodotto; contattare l'autorità locale per ulteriori dettagli sul punto di raccolta più vicino.

In caso di smaltimento non corretto di tali rifiuti, la legislazione nazionale vigente prevede l'applicazione di sanzioni.

Informazioni per gli utenti sullo smaltimento delle batterie usate

Questo simbolo indica che le batterie e gli accumulatori, al termine del loro ciclo di vita, non devono essere smaltiti insieme ai rifiuti urbani indifferenziati. La partecipazione dell'utente è una parte importante dell'impegno volto a ridurre al minimo l'impatto delle batterie e degli accumulatori sull'ambiente e sulla salute. Per un corretto riciclaggio, è possibile restituire gratuitamente questo prodotto, le batterie o gli accumulatori al proprio fornitore o a un punto di raccolta designato.

Lo smaltimento corretto di questo prodotto consentirà di risparmiare risorse preziose e prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero altrimenti scaturire da una gestione inadeguata dei rifiuti.

In caso di smaltimento non corretto di tali rifiuti, la legislazione nazionale vigente prevede l'applicazione di sanzioni.

Esistono sistemi di raccolta separati per batterie e accumulatori usati.

Smaltire correttamente le batterie e gli accumulatori presso il centro di raccolta/riciclaggio dei rifiuti locale.

Direttiva sulla restrizione dell'uso di determinate sostanze pericolose (RoHS)

Ecovacs Home Service Robotics Co., Ltd. dichiara che l'intero prodotto, inclusi i componenti (cavi, fili e così via), soddisfa i requisiti della direttiva RoHS 2011/65/UE e Direttiva delegata (UE) 2015/863 della Commissione recante modifica sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche ("riformulazione RoHS" o "RoHS 2.0").

Direttiva sulle apparecchiature radio

Ecovacs Home Service Robotics Co., Ltd. dichiara che il prodotto elencato in questa sezione è conforme ai requisiti essenziali e ad altre disposizioni correlate della Direttiva 2014/53/UE sulle apparecchiature radio.

Rappresentante autorizzato per l'Europa:

CE ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Germania

Ecovacs Home Service Robotics Co., Ltd. dichiara che il prodotto è conforme ai requisiti essenziali e ad altre disposizioni correlate della Direttiva RoHS 2011/65/UE e Direttiva delegata (UE) 2015/863 della Commissione recante modifica, della Direttiva 2014/53/UE sulle apparecchiature radio. La dichiarazione di conformità può essere consultata al seguente indirizzo: https://www.ecovacs.com/global/compliance.

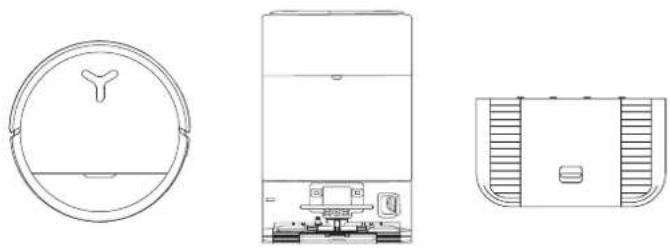

CONTENUTO DELLA CONFEZIONE

1 CONTENUTO DELLA CONFEZIONE

Robot Stazione OMNI Base

Cavo di alimentazione

Manuale di istruzioni

Nota:

*Le figure e le illustrazioni hanno solo scopo di riferimento e potrebbero differire dall'aspetto effettivo del prodotto. Il design e le specifiche del prodotto sono soggetti a modifiche senza preavviso.

② Schema del prodotto

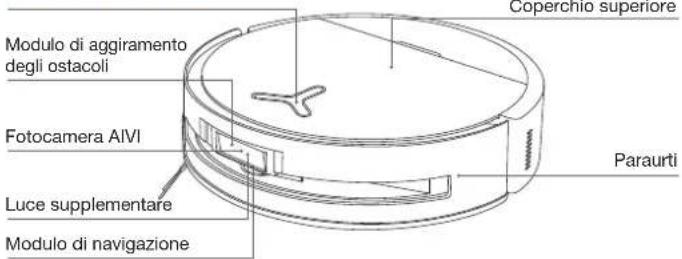

1. Vista frontale del robot

Pulsante sul robot

Pressione breve: Avvio/Pausa

Pressione prolungata per 3 secondi: Ritorno alla ricarica

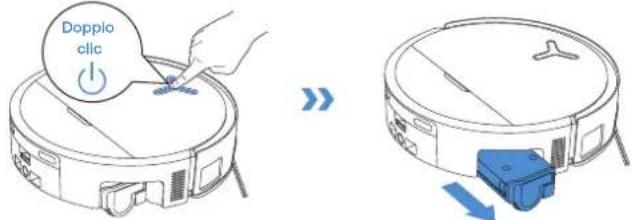

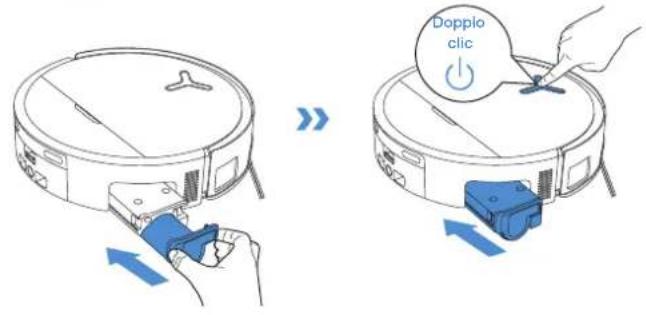

Doppio tocco: Rilascio/retrazione del mocio a rullo

(II robot non è nella stazione)

Modulo di aggiramento degli ostacoli Fotocamera AIVI Luce supplementare Modulo di navigazione Coperchio superiore Paraurti

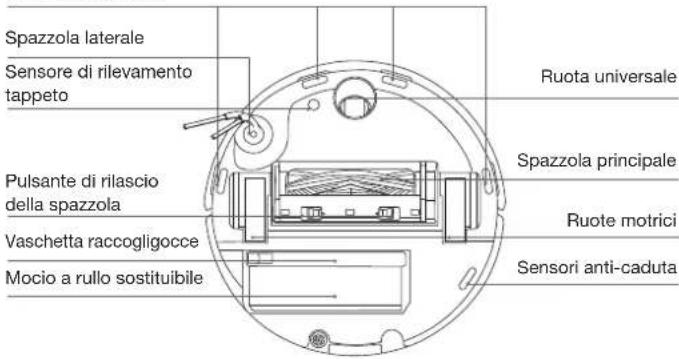

2. Vista inferiore del robot

Sensori anti-caduta

Spazzola laterale Sensore di rilevamento tappeto Pulsante di rilascio della spazzola Vaschetta raccogligocce Mocio a rullo sostituibile Ruota universale Spazzola principale Ruote motrici Sensori anti-caduta

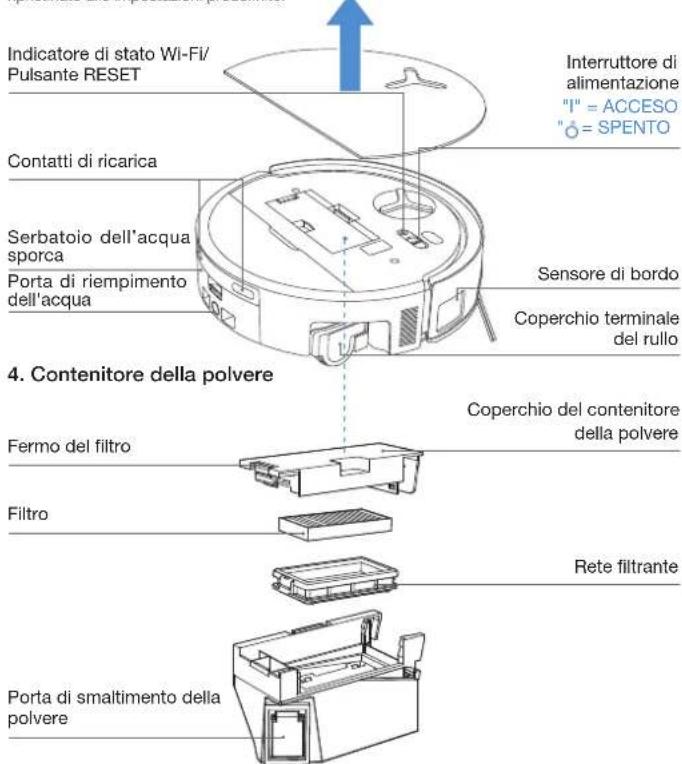

3. Vista interna (sotto il coperchio)

Pulsante RESET

Configurazione di rete: premere il pulsante RESET e seguire le istruzioni vocali per configurare la rete.

Ripristino delle impostazioni predefinite: premere a lungo il pulsante RESET per 5 secondi. Dopo aver sentito il messaggio vocale verrà riprodotta la musica di avvio e il robot verrà ripristinato alle impostazioni predefinite.

Indicatore di stato Wi-Fi/ Pulsante RESET Contatti di ricarica Serbatoio dell'acqua sporca Porta di riempimento dell'acqua Interruttore di alimentazione "I" = ACCESO "○ = SPENTO Sensore di bordo Coperchio terminale del rullo 4. Contenitore della polvere Fermo del filtro Coperchio del contenitore della polvere Filtro Rete filtrante Porta di smaltimento della polvere

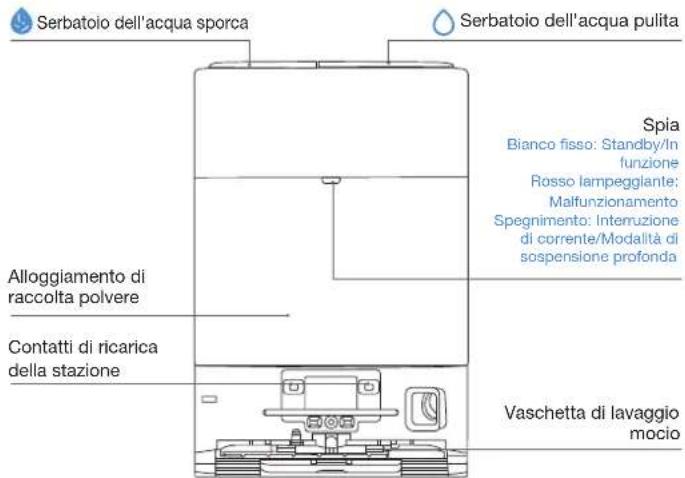

5. Vista frontale della stazione OMNI

Serbatoio dell'acqua sporca Serbatoio dell'acqua pulita Spia Bianco fisso: Standby/In funzione Rosso lampegglante: Malfunzionamento Spegnimento: Interruzione di corrente/Modalità di sospensione profonda Alloggiamento di raccolta polvere Contatti di ricarica della stazione Vaschetta di lavaggio mocio

Nota:

- Se la spia lampeggia in rosso, accedere all'app ECOVACS HOME per i dettagli sul malfunzionamento.

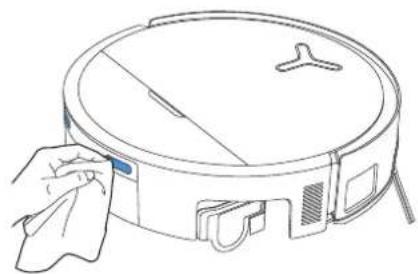

- Se il robot non riesce a ricaricarsi, pulire i contatti di ricarica corrispondenti sulla stazione OMNI con un panno asciutto.

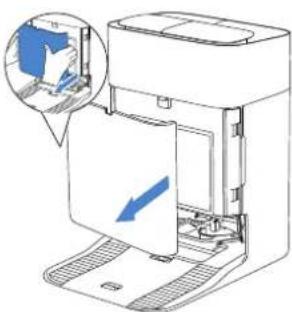

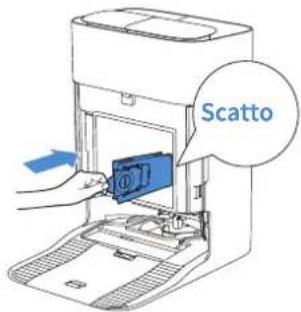

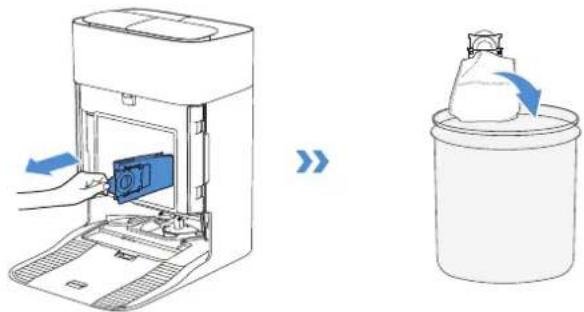

6. Sacchetto della polvere

Maniglia del sacchetto della polvere

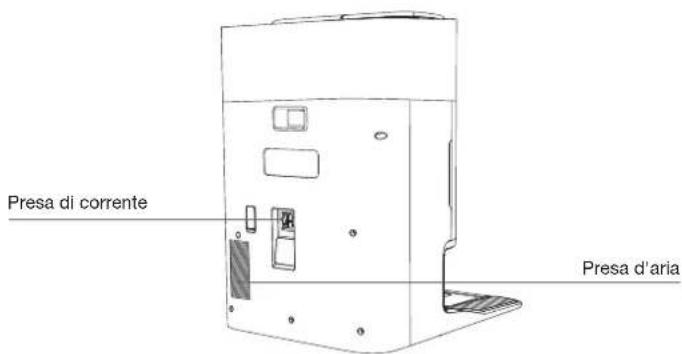

1. Vista posteriore della stazione OMNI


Presa di corrente Presa d'aria

1. Sensori

Schema del prodotto	Descrizione funzionale
Modulo di navigazione	La misurazione laser viene utilizzata per misurare la distanza tra il robot e gli oggetti circostanti in base alla differenza di tempo di riflessione, consentendo al modulo di effettuare la mappatura degli oggetti circostanti mentre il robot è in movimento. Il raggio di rilevamento è di 10 m.
Modulo di aggiramento degli ostacoli	Grazie al rilevamento della distanza a infrarossi e al concetto di triangoli simili, il sensore emette raggi infrarossi e riceve la luce dagli oggetti posti davanti per calcolare la distanza tra l'oggetto e il robot.Quando il sensore rileva un oggetto nelle vicinanze, il robot sterza automaticamente per evitare di urtare l'oggetto. Il raggio di rilevamento è di 0,3 m.
Sensori anti-caduta	La misurazione a infrarossi viene realizzata dal sensore posto nella parte inferiore del robot, per misurare l'altezza tra la parte inferiore del robot e il terreno. Quando si trova in cima alle scale, ad esempio, a un'altezza superiore a 55 mm da un suolo bianco o superiore a 30 mm da un suolo nero, il robot smetterà di avanzare, attivando la funzione anti-caduta.
Sensore di rilevamento tappeto	La sonda a ultrasuoni può emettere onde ultrasoniche con una frequenza di 300 kHz. L'energia delle onde ultrasoniche può essere assorbita dai tappeti. Se l'energia riflessa è al di sotto della soglia, il robot riconoscerà la presenza di un tappeto. Secondo i test di laboratorio ECOVACS, attualmente si possono identificare oltre 50 tipologie di tappeti disponibili sul mercato.
Sensore anticollisione	Se il segnale trasmesso viene bloccato da un oggetto, il ricevitore del segnale non sarà in grado di riceverlo. Grazie a questo principio, il robot eviterà gli ostacoli che incontrerà.
Sensore di bordo	Grazie alla misurazione della distanza ToF, il robot è in grado di rilevare la distanza tra sé e gli oggetti che si trovano sul lato destro. Se sul lato destro è presente un muro o un ostacolo, il robot pullrà il bordo per evitare di trascurare punti o collisioni.
Fotocamera AIVI	Uso di telecamere IA per acquisire immagini dell'ambiente circostante.*Realizzare la registrazione video. Tramite l'interazione con il microfono è possibile effettuare videochiamate a distanza (per alcuni modelli).
Microfono	Le voci umane provocano vibrazioni nel diaframma del microfono attraverso l'aria. Di conseguenza, il microfono utilizza la raccolta e gli algoritmi del modelli sonori per ottenere la registrazione del suono e il controllo vocale del robot per effettuare attività specifiche. La distanza effettiva di riattivazione è di 5 m.

NOTE PRIMA DELLA PULIZIA

1 Avvertenze

Riordinare l'area da pulire riponendo i mobili, come le sedie, al loro posto. Prima di utilizzare il robot, riporre gli oggetti bassi, come le bilance.

Impostare barriere protettive

Potrebbe essere necessario posizionare una barriera fisica sul bordo di un pendio ripido per impedire al robot di cadere oltre il bordo.

Tenere le porte aperte

Durante il primo utilizzo, accertarsi che le porte di tutte le stanze siano aperte, per aiutare il robot a esplorare completamente la casa.

Fornire un'illuminazione sufficiente

Il robot può evitare scarpe, prese, cavi ecc. Accertarsi che tutte le aree da pulire siano ben illuminate, per migliorare l'aggiramento degli ostacoli.

Per migliorare l'efficacia della pulizia, rimuovere dal pavimento oggetti come cavi, vestiti, pantofole, ecc.

Prima di utilizzare il prodotto su un tappeto o una moquette con bordi a nappe, piegare il tappeto e infilare le nappe sotto il tappeto.

Non sostare in spazi ristretti come porte e corridoi e di non bloccare il percorso del robot mentre sta identificando le aree.

Assicurare la nitidezza della visione del robot ed evitare di graffiare o sporcare l'obiettivo della telecamera AI con impronte digitali o macchie oleose. Per pulire la fotocamera, utilizzare un panno pulito e morbido, anziché detergenti o spray.

2 Guida rapida

Prima dell'uso, rimuovere tutti i materiali protettivi dal robot e dalla stazione OMNI.

1. Installazione

Il suono dello scatto indica la corretta installazione.

Scatto

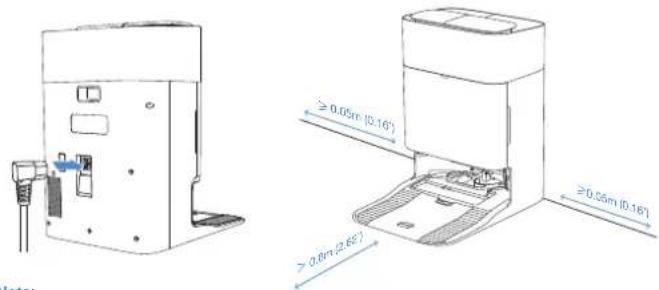

1. Collegamento del cavo di alimentazione e posizionamento della stazione Posizionare la stazione contro un muro su una superficie piana e dura. Assicurarsi che non vi siano oggetti entro 0,05 m su entrambi i lati e 0,8 m di fronte.

• Se vicino alla stazione OMNI sono presenti oggetti riflettenti come specchi e battiscopa, è necessarlo coprime i 14 cm inferiori.
  • Non esporre la stazione OMNI alla luce diretta del sole.
• Posizionare la stazione in un luogo con un segnale Wi-Fi forte.

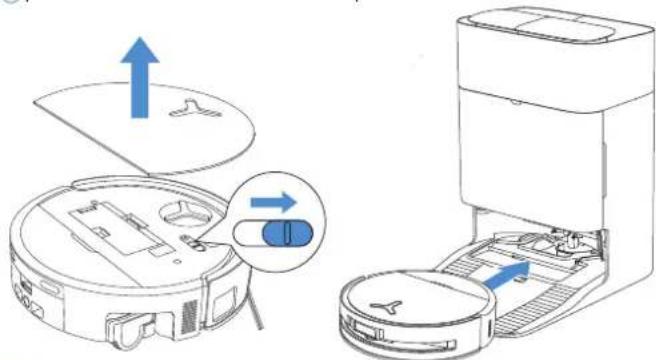

③ Accendere e caricare il robot

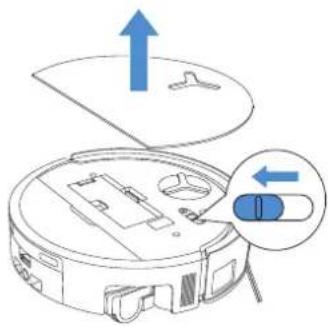

Accendere l'interruttore di alimentazione sotto il coperchio del robot ("l" indica accensione e "O" indica spegnimento). Posizionare il robot davanti alla stazione, assicurandosi che la stazione sia collegata a una fonte di alimentazione. Utilizzare l'app ECOVACS HOME o il comando vocale per richiamare il robot affinché inizi

a caricarsi presso la stazione OMNI, oppure premere a lungo il pulsante del robot per 3 secondi: tornerà così alla stazione per caricarsi.

• Il robot non può essere caricato quando l'alimentazione è spenta.
• Dopo che il robot ha terminato la sua attività di pulizia, si consiglia di non spegnerlo ma di tenerlo in carica, per prepararlo al meglio alla sessione di pulizia successiva.
• Si consiglia di avviare la pulizia del robot dalla stazione OMNI. Non spostare la stazione OMNI durante la pulizia.

4 Scaricare l'app ECOVACS HOME

Scaricare l'app ECOVACS HOME per usufruire di ulteriori funzionalità.

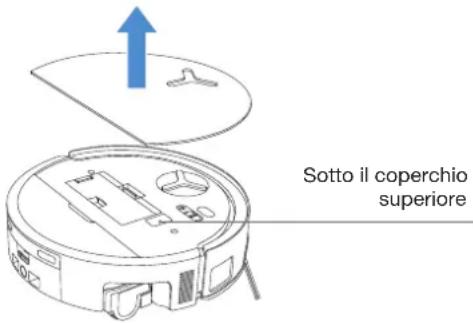

Per scaricare l'app è possibile scansionare il codice QR presente sul robot.

Sotto il coperchio superiore

Oppure cercare ECOVACS HOME nell'App store del proprio dispositivo mobile.

ECOVACS HOME

Nota: seguire la guida dell'app per registrarsi, effettuare l'accesso e connettere il prodotto all'app.

5 Connettere il robot con l'app

Tramite Bluetooth: accendere il robot e attivare il Bluetooth del telefono cellulare. Consentire all'app di ottenere l'autorizzazione Bluetooth del telefono cellulare. Toccare per scansionare il codice QR sul robot o toccare Add nell'app per trovare il robot nelle vicinanze.

Tramite Wi-Fi: è anche possibile connettere il robot all'app tramite altri metodi, in base alle richieste nella pagina dell'app.

Nota: per un'esperienza migliore, effettuare il collegamento tramite Bluetooth.

Requisiti della rete Wi-Fi:

• Si sta utilizzando una rete mista a 2,4 GHz o 2,4/5 GHz.
• Il router supporta i protocolli 802.11b/g/n e IPv4.
  • Non utilizzare una VPN (rete privata virtuale) o un server proxy.
  • Non utilizzare una rete nascosta.
• WPA e WPA2 utilizzando la crittografia TKIP, PSK, AES/CCMP.
• WEP EAP (Enterprise Authentication Protocol) non è supportato.
• Utilizzare i canali Wi-Fi 1-11 in Nord America e i canali 1-13 al di fuori del Nord America (fare riferimento all'agenzia di regolamentazione locale).
• Se si utilizza un extender/ripetitore di rete, il nome della rete (SSID) e la password sono gli stessi della rete primaria.
  • Abilitare WPA2 sul router.

Spia Wi-Fi

	Bianco lampeggiante lento Disconnesso dal Wi-Fi
	Bianco lampeggiante veloce Connessione in corso
	Bianco fisso Connesso al Wi-Fi

Si osservi che per accedere a funzionalità smart come l'avvio remoto, l'interazione vocale, la visualizzazione di mappe 2D/3D, le impostazioni di controllo e la pulizia personalizzata (le funzionalità possono variare a seconda del prodotto), è necessario scaricare e utilizzare l'app ECOVACS HOME, che riceve aggiornamenti costanti. L'utente deve accettare la nostra Informativa sulla privacy e il Contratto con l'utente prima che possiamo elaborare alcune delle sue informazioni di base e necessarie e consentirgli di utilizzare il prodotto tramite l'app ECOVACS HOME. Senza tale consenso, alcune delle funzionalità smart sopra menzionate non saranno accessibili tramite l'app ECOVACS HOME. Tuttavia, è comunque possibile utilizzare le funzioni di base del prodotto per il funzionamento manuale.

Informazioni sull'interfaccia di rete

Nome Descrizione
Interfaccia a infrarossi	L'interfaccia a infrarossi è disattivata per impostazione predefinita e si attiva quando il robot è nella stazione di ricarica. Quando il DEEBOT è nella stazione di ricarica, comunica con essa tramite l'interfaccia a infrarossi.
Bluetooth	Abilitare il Bluetooth per connettere il robot alla rete durante la procedura di configurazione della rete.
WI-FI*	Abilita il Bluetooth per connettere il robot alla rete durante il processo di configurazione. Il Bluetooth utilizza i servizi GAP1800, GATT1801 e 8888 per una configurazione e interazione sicura dei dati.
App ECOVACS HOME	I prodotti ECOVACS offrono funzioni intelligenti come la configurazione di rete, la mappatura e la selezione della modalità di pulizia (specifica per ciascun prodotto). Per utilizzare queste funzionalità occorre scaricare e utilizzare l'app ufficiale ECOVACS Home.

* Gli aspirapolvere robot della serie Deebot sono pensati per le pulizie domestiche. Per il funzionamento è necessaria una rete Wi-Fi domestica; la protezione anti-DDOS deve essere configurata dagli utenti tramite le impostazioni di routing.

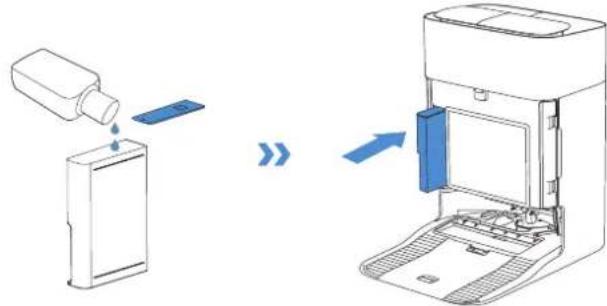

⑥ Aggiungere la soluzione detergente (venduta separatamente)

1. Togliere il coperchio del contenitore della polvere, estrarre l'unità della soluzione detergente e posizionarla su una superficie piana e dura.

1. Aprire l'unità della soluzione detergente e riempirla con la soluzione detergente ECOVACS. Rimettere il coperchio sull'unità e questa nella stazione.

Nota: La soluzione detergente viene pompata automaticamente dall'unità della soluzione detergente. Non aggiungere la soluzione detergente nei serbatoi dell'acqua.

1. Inserire il fermo superiore del coperchio del contenitore della polvere nella fessura, quindi premere verso il basso per garantire una tenuta corretta.

- In caso di malfunzionamento, utilizzare la soluzione detergente ECOVACS.

- Assicurarsi che nessun oggetto estraneo cada nell'unità della soluzione detergente.

Avvio della pulizia

1. Avvio della mappatura

Ordinare al il robot di avviare la mappatura tramite l'app ECOVACS HOME o il controllo vocale.

Quando si crea una mappa per la prima volta, seguire il robot per risolvere eventuali piccoli problemi.

Ad esempio, il robot potrebbe rimanere incastrato sotto i mobili. Fare riferimento alle seguenti soluzioni:

1. Se possibile, sollevare | mobili bassi.

2. Coprire la parte inferiore del mobile.

3. Impostare un confine virtuale tramite l'app.

Durante la mappatura, il robot esplorerà automaticamente l'ambiente della casa. Il percorso di esplorazione potrebbe essere diverso dal percorso di pulizia.

2. Avvio della pulizia

- Il serbatoio dell'acqua del robot viene riempito automaticamente tramite la stazione OMNI. Non è necessario il riempimento manuale.

- Durante la pulizia, il robot riconosce i tipi di pavimento ed è in grado di sollevare automaticamente i panni quando incontra dei tappeti. Non utilizzare il robot su tappeti a pelo lungo o moquette con fibre più lunghe di 10 mm. Si consiglia di piegare i tappeti a pelo lungo con fibre più lunghe di 10 mm durante la procedura di pulizia, oppure di andare su Mappa > Strategia di pulizia dei tappeti nell'app ECOVACS HOME per impostare l'area con moquette a pelo lungo come Zona ad accesso vietato.

Prima di effettuare la prima pulizia, assicurarsi che il robot sia nella stazione OMNI e completamente carico. Toccare il pulsante ⏻ sul robot per avviare la pulizia. È possibile avviare la pulizia anche tramite l'app ECOVACS HOME o il controllo vocale.

3. Pausa

Toccare 🏻 sul robot per metterlo in pausa mentre è in funzione. Per mettere in pausa il robot è anche possibile utilizzare l'app ECOVACS HOME o il controllo vocale.

4. Riattivazione

Dopo una breve messa in pausa, tutte le spie del robot si spegneranno. Per riattivare il robot, premere brevemente (1).

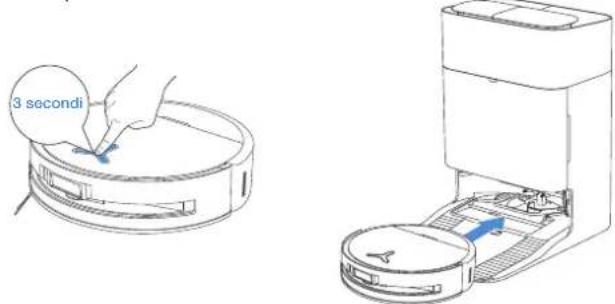

5. Ritorno alla stazione OMNI

Utilizzare l'app ECOVACS HOME o la voce per richiamare DEEBOT e accedere alla stazione per caricarla. Una pressione prolungata del pulsante per 3 secondi su DEEBOT può anche richiamarlo.

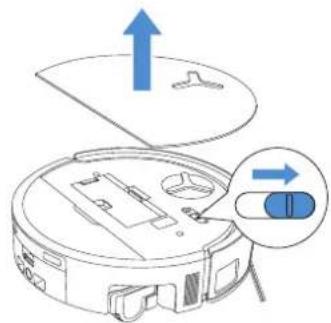

6. Modalità di sospensione profonda

Il robot entrerà in modalità di sospensione profonda per proteggere la batteria qualora rimanga fuori dalla stazione OMNI per circa 10 ore. Premere su OFF e ON per riattivare il robot.

Manutenzione ordinaria

1 Frequenza della manutenzione

Per garantire prestazioni ottimali, effettuare la manutenzione e la sostituzione delle parti con le seguenti frequenze:

Parte Frequenza di	manutenzione	Frequenza di sostituzione

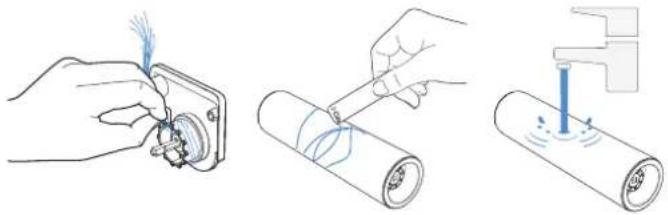

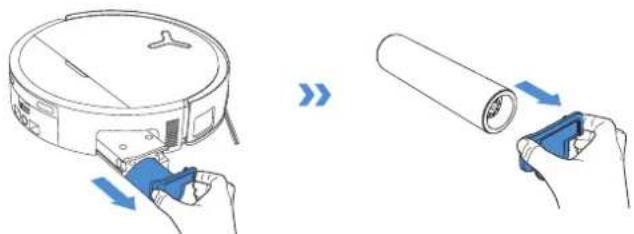

Mocio a rullo sostituibile Ogni settimana Ogni 1-2 mesi
Vaschetta raccogligocce Ogni settimana /
Serbatoio dell' acqua sporca Ogni settimana /
Sacchetto della polvere / Ogni 2-3 mesi
Spazzola laterale / Ogni 3-6 mesi
Spazzola principale Ogni settimana Ogni 6-12 mesi
Filtro Ogni settimana Ogni 3-6 mesi
Sensore di bordoRuota universaleSensori anti-cadutaParaurtiContatti di ricarica sul robotContatti di ricarica sulla stazione OMNIModulo di navigazioneModulo di aggiramento degli ostacoliFotocamera AIVI	Circa ogni mese /
Serbatoio dell'acqua pulita Ogni 3 mesi		/
Serbatoio dell'acqua sporca	Ogni mese	/
Contenitore della polvere all'interno	Ogni mese	/
Corpo e fondo della stazione Ogni mese		/
Vaschetta di lavaggio mocio	Ogni 5 mesi	/

Nota: scopri altri accessori nell'App ECOVACS HOME o su https://www.ecovacs.com

② Contenitore della polvere

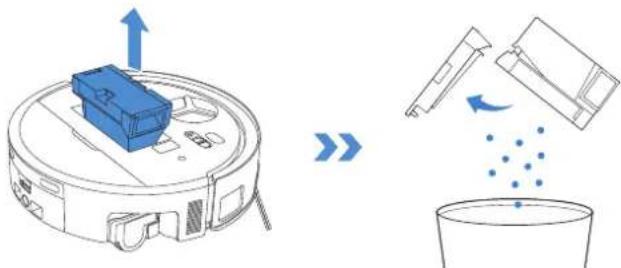

1. Rimuovere il contenitore della polvere e aprire il coperchio per svuotarlo.

1. Aprire il coperchio del contenitore della polvere per rimuovere il filtro e la rete filtrante.


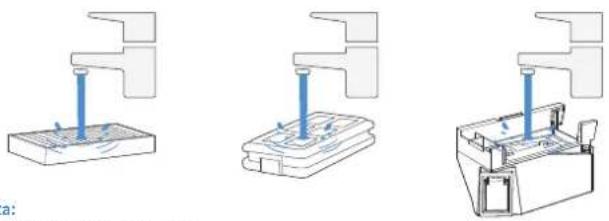

1. È possibile sciacquare i componenti. Dopodiché, agitarli bene per eliminare le gocce d'acqua rimaste.

Nota:

• Sciacquare il filtro con acqua.
  • Non usare le dita o spazzole per pulire il filtro.

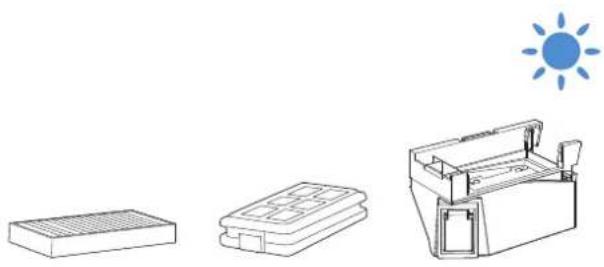

• Asciugare all'aria il contenitore della polvere e il filtro.

Nota: asciugare completamente il filtro prima dell'uso.

③ Manutenzione della spazzola principale e della spazzola laterale

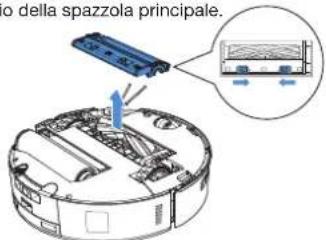

Pulizia della spazzola principale.

1. Rimuovere il coperchio della spazzola principale.

o della spazzola principale.

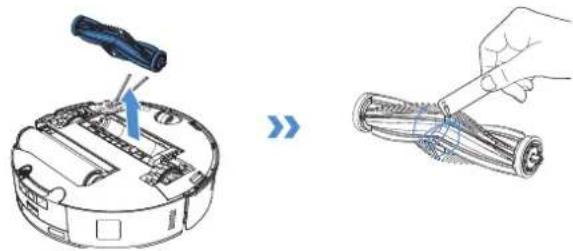

1. Rimuovere e pulire la spazzola principale.

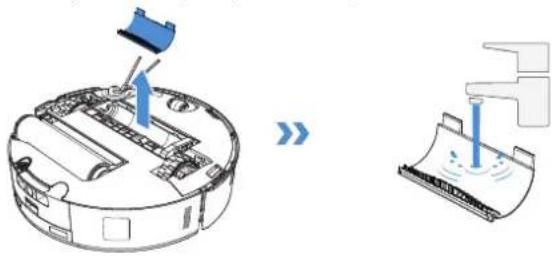

1. Rimuovere, pulire e asciugare il pettine della spazzola.

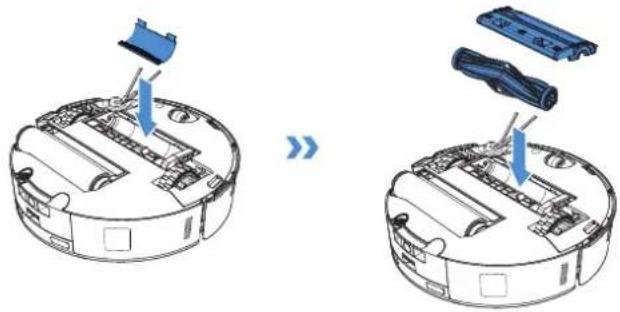

1. Installare il pettine della spazzola, la spazzola principale e il suo coperchio.

Pulizia della spazzola laterale.

Rimuovere la spazzola laterale utilizzando un cacciavite e pulirla.

Nota: altri accessori sono descritti nell'app ECOVACS HOME o su https://www.ecovacs.com.

4 Mocio a rullo, vaschetta raccogligocce e serbatoio dell'acqua sporca.

Pulizia del panno a rullo.

1. Fare doppio clic sul pulsante (per rilasciare il componente mocio a rullo.

Doppio click

Nota: evitare di usare una forza eccessiva quando si maneggia il rullo; rimuoverlo e posizionarlo con cura.

1. Premere il pulsante di sblocco per rimuovere il rullo.

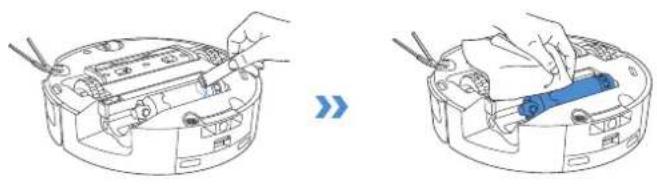

1. Pulire il panno a rullo,

1. Pulire l'interno del rullo.

Nota: non utilizzare acqua per pulire il corpo principale.

1. Spingere il mocio a rullo nel coperchio terminale del rullo e fare doppio clic sul pulsante ⏻ per ritrarre.

Doppio click

Pulizia della vaschetta raccogligocce

1. Rimuovere la vaschetta raccogligocce.

Nota: se il robot non è in modalità asciugatura, potrebbe fuoriuscire una piccola quantità di acqua residua quando si capovolge.

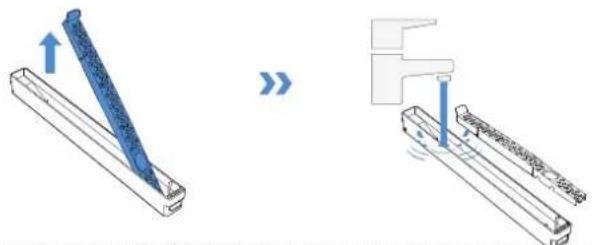

1. Rimuovere e pulire i componenti della vaschetta raccogligocce.

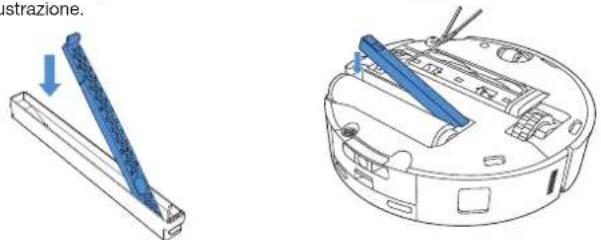

1. Installare i componenti del filtro della vaschetta raccogligocce come mostrato nell'illustrazione.

istrazione.

Pulire il contenitore dell'acqua sporca

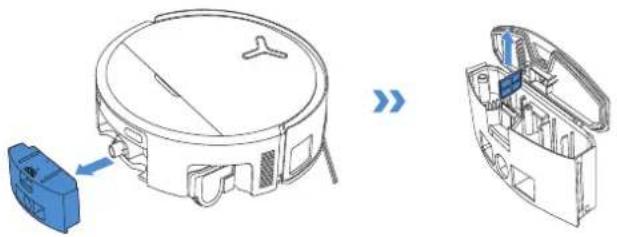

1. Rimuovere il serbatoio dell'acqua sporca e il filtro.

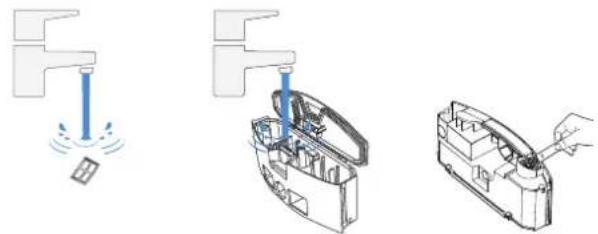

1. Pulire il filtro, la scatola e lo scarico delle acque reflue.

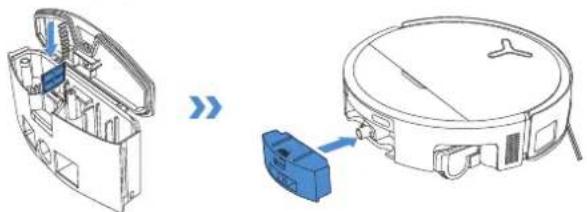

1. Reinstallare il filtro, premere saldamente e quindi riattaccare il coperchio del serbatoio dell'acqua sporca.

Pulizia della lente del modulo di aggiramento degli ostacoli

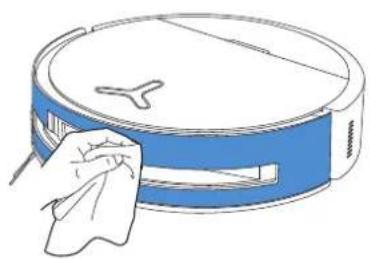

Pulizia del paraurti

Nota: per evitare danni causati dall'acqua, utilizzare un panno asciutto quando si puliscono i sensori anti-caduta e il paraurti.

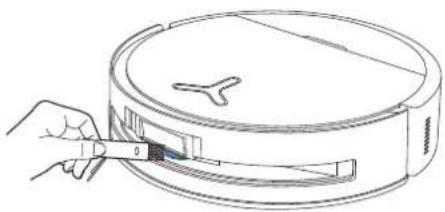

Pulizia del modulo di navigazione

Nota: durante la pulizia, ruotare la lente del modulo in avanti e pulirla delicatamente con una spazzola.

Pulizia dei contatti di ricarica

Nota: pulire i contatti con un panno pulito e asciutto. Per evitare danni causati dall'acqua, non usare panni umidi.

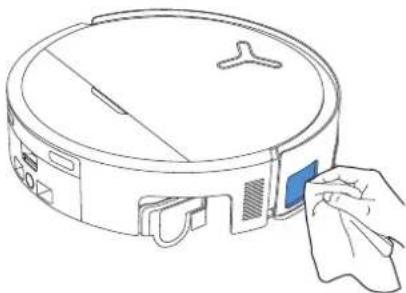

Pulizia del sensore del bordo

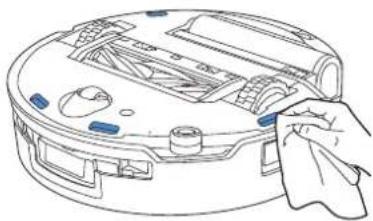

Pulizia dei sensori anti-caduta

Nota: per evitare danni causati dall'acqua, pulire i contatti di ricarica con un panno asciutto.

⑥ Base per stazione e vaschetta di lavaggio mocio

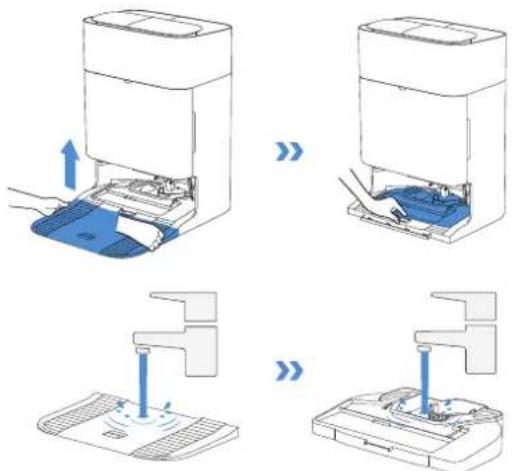

1. Rimuovere e pulire la base per stazione e vaschetta di lavaggio mocio.

1. Installare la vaschetta e la base.

Nota: installare correttamente la vaschetta e la base per evitare malfunzionamenti.

7 Sacchetto della polvere

1. Rimuovere il coperchio del contenitore della polvere.

1. Estrarre il sacchetto della polvere monouso nella direzione indicata dalla freccia e gettarlo.

Nota: afferrare la maniglia per estrarre il sacchetto della polvere, per impedire la fuoriuscita di polvere.

1. Pulire il contenitore della polvere con un panno asciutto, installare un nuovo contenitore della polvere e confermare la corretta installazione con un clic.

Scatto

1. Riposizionare il sacchetto della polvere e premere con decisione il coperchio per fissarlo in posizione.

Caricare completamente e spegnere il robot prima di riporlo. Ricaricarlo ogni 1,5 mesi per evitare che la batteria si scarichi eccessivamente.

Si osservi che il robot non può ricaricarsi quando è SPENTO.

Nota:

• Dopo che il robot ha terminato la sua attività di pulizia, si consiglia di non spegnerlo ma di tenerlo in carica, per prepararlo al meglio alla sessione di pulizia successiva.
• Se la batteria è eccessivamente scarica o non viene utilizzata per un lungo periodo, il robot potrebbe non ricaricarsi. Per assistenza, contattare ECOVACS. Non smontare la batteria da soli.
• Se non si utilizza il prodotto per un lungo periodo, tenere vuoti il serbatoio dell'acqua sporca e i serbatoi dell'acqua, e il mocio asciutto.

RISOLUZIONE DEI PROBLEMI

Per il seguente possibile problema, fare riferimento alle soluzioni corrispondenti.

N.	Malfunzionamento Possibile causa Soluzione
1	Il robot non riesce a connettersi all'App ECOVACS HOME.	Il nome utente o la password del Wi-Fi inseriti non sono corretti.	Inserire il nome utente e la password Wi-Fi corretti.
		Il robot non si trova nel raggio di azione del segnale Wi-Fi domestico.	Accertarsi che il robot si trovi nel raggio di azione del segnale Wi-Fi domestico. Provare a rimanere il più vicino possibile al router.
		Il robot non è nello stato di configurazione.	Premere il pulsante Reset per connettere il robot al telefono tramite Bluetooth. In caso di errore, premere il pulsante Reset + ⏻ e connettersi tramite l'App ECOVACS HOME.
		Nell'elenco delle reti Wi-Fi non è presente alcuna rete Wi-Fi domestica.	Controllare se il nome della rete Wi-Fi contiene caratteri speciali. Non utilizzare caratteri speciali come! @#& ¥%/\. Non utilizzare una rete a 5 GHz.
		È stata installata l'app sbagliata. Scaricare e installare l'App ECOVACS HOME.
2	Impossibile creare la mappa dei mobili nell'App.	Spostare il robot durante la pulizia potrebbe causare la perdita della mappa.	Durante la pulizia, non spostare il robot.
		La pulizia automatica non è terminata.	Assicurarsi che il robot ritorni automaticamente alla stazione OMNI dopo la pulizia.
3	La spazzola laterale va fuori posto durante l'uso.	La spazzola laterale non è installata correttamente.	Quando si installa la spazzola laterale con un cacciavite, assicurarsi che le viti siano serrate.
4	Nessun segnale trovato. Impossibile tornare alla stazione.	La stazione è posizionata in modo errato.	Posizionare la stazione correttamente secondo le istruzioni riportate nella sezione [Guida rapida].
		La stazione non è alimentata o è stata spostata.	Verificare se la stazione OMNI è collegata all' alimentazione. Non spostare la stazione OMNI.
		Il robot non inizia la pulizia dalla stazione OMNI. Si cons	glia di avviare la pulizia del robot dalla stazione OMNI.
		Il percorso per effettuare l' aggancio è bloccato. Ad esempio, la porta della stanza in cui si trova la stazione è chiusa.	Mantenere libero il percorso di ricarica.
N. Malfunzionamento Possibile causa Soluzione
5	Il robot ritorna alla stazione prima di aver terminato la pulizia.	La stanza è così grande che il robot deve tornare indietro per ricaricarsi.	Abilitare la ripresa automatica. Per maggiori dettagli, seguire le istruzioni dell'App.
		In configurazioni domestiche molto complesse, l'efficacia della pulizia potrebbe diminuire, con conseguente possibile risultato di una pulizia incompleta.	Semplificare il layout della casa.
6	Il robot non riesce a ricaricarsi.	Il robot non è acceso. Accendere il robot.
		I contatti di ricarica del robot non sono collegati ai contatti di ricarica della stazione OMNI.	Assicurarsi che i contatti di ricarica del robot siano a contatto con quelli della stazione e che 🎯 lampeggino. Controllare se i contatti di ricarica del robot e della stazione OMNI sono sporchi. Pulire queste parti secondo le istruzioni riportate nella sezione [Manutenzione ordinaria].
		La stazione OMNI non è collegata all'alimentazione.	Assicurarsi che la stazione OMNI sia collegata all'alimentazione.
		La base non è stata installata correttamente.	Fare riferimento alla sezione [Guida rapida] per una corretta installazione.
7	Il robot è molto rumoroso durante la pulizia.	La spazzola principale/spazzola laterale è aggrovigliata oppure il contenitore della polvere/filtro è bloccato.	Si consiglia di pulire regolarmente la spazzola principale, la spazzola laterale, il contenitore della polvere, il filtro, ecc.
		Il robot è in modalità forte. Passare alla modalità standard.
8	Il robot si blocca durante il funzionamento e si ferma.	Il robot è impigliato con oggetti sul pavimento (fili elettrici, tende, frange di tappeti, ecc.)	Il robot proverà vari modi per liberarsi. Se i tentativi falliscono, rimuovere manualmente gli ostacoli e riavviare.
		Il robot potrebbe essere incastrato sotto un mobile con un ingresso di altezza simile.	Sollevare il mobile, installare una barriera fisica o definire un confine virtuale tramite l'app ECOVACS HOME.
		Il robot è bloccato in uno spazio stretto.	Riordinare la casa, installare una barriera fisica o definire un confine virtuale tramite l'app ECOVACS HOME.
N.	Malfunzionamento Possibile causa Soluzione
9	Durante la pulizia il robot potrebbe mostrare problemi quali percorso irregolare, movimenti irregolari, pulizia ripetuta sugli stessi punti e piccole aree tralasciate. (Se esiste una vasta area che non è stata temporaneamente pulita, il robot pulirà automaticamente l'area non pulita. A volte il robot rientra in una stanza pulita, il che potrebbe non significare una pulizia ripetuta, ma che il robot ha trovato un'area tralasciata).	Oggetti come fili e pantofole posizionati sul pavimento bloccano il robot.	Prima di procedere alla pulizia, riordinare il più possibile cavi, pantofole e altri oggetti sparsi sul pavimento. Se durante la pulizia viene trascurata qualche area, il robot la correggerà automaticamente. Si raccomanda di astenersi dall'interferire (ad esempio spostando il robot o bloccandone il percorso).
		Le ruote motrici potrebbero slittare sul pavimento quando il robot sale gradini, soglie e sbarre delle porte, il che può influire sulla sua valutazione dell'intero ambiente domestico.	Si consiglia di chiudere la porta della zona interessata e di pulirla separatamente. Dopo la pulizia, il robot tornerà alla posizione di partenza.
		Sui pavimenti appena cerati o lucidati, così come sulle piastrelle lisce, potrebbe esserci meno attrito tra le ruote motrici e il pavimento.	Attendere che la cera si asciughi prima di procedere alla pulizia.
		A causa delle diverse disposizioni delle case, alcune aree non sono accessibili al robot.	Riordinare la casa per accertarsi che il robot possa accedere alle aree da pulire.
10	Ritardo nel telecomando.	Il segnale Wi-Fi è debole e il caricamento del video risulta lento.	Utilizzare il robot in aree con un buon segnale Wi-Fi.
11	Dopo essere tornato alla stazione OMNI, il robot non svuota il contenitore della polvere.	La funzione di svuotamento automatico non è stata attivata nell'app ECOVACS HOME.	Attivare la funzione di svuotamento automatico nell'app ECOVACS HOME.
		Riportando manualmente il robot alla stazione, la funzione di svuotamento automatico potrebbe non attivarsi.	Si consiglia di lasciare che il robot ritorni autonomamente alla stazione OMNI. Non spostarlo manualmente.
		Nella modalità Non disturbare il robot non svuoterà la polvere dopo essere tornato alla stazione OMNI.	Disattivare la funzione Non disturbare nell'app ECOVACS HOME o avviare manualmente lo svuotamento della polvere.
		La stazione rileva una diminuzione dell'efficienza del vuoto.	Sostituire il sacchetto della polvere secondo le istruzioni contenute nella sezione [Manutenzione ordinaria] e chiudere l'alloggiamento di raccolta della polvere. Se il sacchetto della polvere non è pieno quando l'app lo richiede, è possibile reinserirlo.
		Se si escludono le possibili cause sopra indicate, è possibile che i componenti della stazione siano anomali.	Per assistenza, contattare il servizio clienti.
N.	Malfunzionamento Possibile causa	Soluzione
12	Svuotamento automatico non riuscito.	La stazione rileva una diminuzione dell'efficienza del vuoto.	Sostituire il sacchetto della polvere secondo le istruzioni contenute nella sezione [Manutenzione ordinaria] e chiudere l'alloggiamento di raccolta della polvere. Se il sacchetto della polvere non è pieno quando l'app lo richiede, è possibile reinserirlo.
		L'uscita del contenitore della polvere è bloccata da oggetti estranei.	Rimuovere il contenitore della polvere e rimuovere eventuali oggetti estranei.
13	L'interno dell'alloggiamento di raccolta polvere è sporco.	Le particelle fini passano attraverso il sacchetto della polvere e si accumulano all' interno dell'alloggiamento di raccolta della polvere.	Pulire l' interno dell'alloggiamento di raccolta della polvere.
		Il sacchetto della polvere è rotto. Controllare e sostituire il sacchetto della polvere.
		Il sacchetto della polvere non è installato correttamente.	Installare correttamente il sacchetto della polvere.
		Il coperchio del contenitore della polvere non è chiuso.	Controllare che il coperchio del contenitore della polvere sia chiuso correttamente.
14	Durante il funzionamento del robot si verifica una perdita di polvere.	L'uscita del contenitore della polvere è bloccata da oggetti estranei.	Rimuovere il contenitore della polvere e rimuovere eventuali oggetti estranei.
15 Il mocio a rullo non ruota.		Il mocio a rullo non è installato correttamente.	Installare correttamente il mocio a rullo secondo le istruzioni riportate nella sezione 【MANUTENZIONE ORDINARIA】.
		Il mocio a rullo è bloccato da oggetti estranei. Pulire e installare correttamente il mocio a rullo secondo le istruzioni riportate nella sezione 【MANUTENZIONE ORDINARIA】.
16 La ruota motrice è bloccata.		La ruota è impigliata o bloccata a causa di oggetti estranei.	Ruotare e premere la ruote motrice per verificare che non vi siano oggetti estranei che la avvolgono o la ostruiscono. Se si trovano oggetti estranei, rimuoverli. Se il problema persiste, contattare il servizio clienti per ricevere assistenza.
N. Malfunzionamento Possibile causa Soluzione
17	La vaschetta di lavaggio del panno è piena d'acqua e non ha potuto essere svuotata. Un messaggio vocale segnala un malfunzionamento della vaschetta di lavaggio mocio.	Il serbatoio dell'acqua sporca non è installato correttamente.	Battere leggermente sul serbatoio dell'acqua sporca per assicurarsi che sia installato correttamente.
		I tappi di tenuta nel serbatoio dell'acqua sporca non sono installati correttamente.	Assicurarsi che i due tappi di tenuta siano installati correttamente.
		La vaschetta di lavaggio mocio non è installata correttamente.	Controllare e assicurarsi che la vaschetta di lavaggio mocio sia installata correttamente.
		La base della vaschetta di lavaggio mocio si sporca.	Assicurarsi che non vi siano corpi estranei nella porta di aspirazione della vaschetta di lavaggio del panno.
		Controllare se la sfera galleggiante rimane bloccata quando non c'è acqua nella base della vaschetta di lavaggio del panno.	Estrarre la vaschetta di lavaggio del panno per rimettere a posto la sfera galleggiante.
		La stazione OMNI non riesce a scaricare l'acqua normalmente.	Mettere il robot nella stazione e toccare due volte. Se il problema persiste, contattare il nostro servizio clienti per ricevere assistenza.
		La porta di aspirazione della vaschetta di lavaggio del panno è bloccata da corpi estranei.	Assicurarsi che non vi siano corpi estranei nella porta di aspirazione della vaschetta di lavaggio del panno.
		L'avviso vocale persiste anche dopo aver provato tutte le soluzioni sopra indicate.	Spegnere e riaccendere la stazione. Se il problema persiste, contattare il servizio clienti per ricevere assistenza.
18	Malfunzionamento del serbatoio dell'acqua sporca.	L'uscita di scarico del serbatoio dell'acqua sporca si blocca e il palo di scarico non riesce a funzionare normalmente.	Rimuovere e svuotare il serbatoio dell'acqua sporca, quindi risciacquarlo e reinstallarlo. Se il problema persiste, contattare il servizio clienti per ricevere assistenza.

Se il problema persiste nonostante le soluzioni consigliate, contattare il nostro servizio clienti per ricevere assistenza.

SPECIFICHE TECNICHE

Modello DEX61-P
Ingresso nominale 20 V	=== 2 A Tempo di ricarica Circa 4,0 ore
Modello di stazione CH2497D
Ingresso nominale 220-240 V	~ 50-60 Hz Uscita nominale 20 V		=== 2 A
Corrente di ingresso nominale (ricarica) 0,5 A Potenza	(svuotamento) 650 W
Potenza (lavaggio con acqua calda) 1650 W
Bande di frequenza 2400-2483,5 MHz
Standby rete Meno di 2,00 W
Dimensioni del robot (L*P*A) 353*351,5*98mm
Dimensioni della stazione (L*P*A)	338*459*500 mm (con base)338*276*500 mm (senza base)

La potenza di uscita del modulo wireless è inferiore a 100 mW.
In base ai requisiti del prodotto (funzionalità ed esperienza utente), i nostri prodotti utilizzano un'architettura per elettrodomestici a consumo energetico non ultra-ridotto, quindi non dispongono né di una modalità di spegnimento né di una modalità standby. Dopo una ricarica completa, il dispositivo entrerà in modalità standby di rete entro 20 minuti. La potenza in modalità standby in rete è 1.9 W. Nota: le specifiche tecniche e di progettazione potrebbero subire modifiche per il miglioramento continuo del prodotto.
Scopri altri accessori su https://www.ecovacs.com.

Con la fotocamera del telefono inquadrare il codice QR per scaricare la guida utente.

VIKTIGA SÄKERHETSINSTRUKTIONER

VIKTIGA SÄKERHETSINSTRUKTIONER
