HWW 400020 S PLUS - Pompe METABO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Débit maximal : 4000 l/h, Pression maximale : 4 bars, Puissance : 1200 W
Utilisation	Idéale pour l'arrosage, le pompage d'eau claire, et le remplissage de réservoirs.
Maintenance et réparation	Vérifier régulièrement le filtre d'entrée, nettoyer les joints et lubrifier les pièces mobiles.
Sécurité	Utiliser des gants de protection, ne pas immerger la pompe dans l'eau, débrancher avant toute intervention.
Informations générales	Poids : 12 kg, Dimensions : 40 x 30 x 30 cm, Garantie : 3 ans.

FOIRE AUX QUESTIONS - HWW 400020 S PLUS METABO

Comment puis-je démarrer la METABO HWW 400020 S PLUS ?

Pour démarrer la pompe, branchez-la sur une prise électrique adéquate, vérifiez que le réservoir est rempli d'eau, puis actionnez l'interrupteur ON/OFF.

Que faire si la pompe ne s'allume pas ?

Vérifiez d'abord si la prise électrique fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé et que les fusibles sont en bon état.

Pourquoi ma pompe ne s'amorce-t-elle pas ?

Assurez-vous que le tuyau d'aspiration est correctement immergé dans l'eau et qu'il n'y a pas de fuites d'air. Vérifiez également que le filtre d'aspiration est propre.

Comment puis-je nettoyer le filtre de la pompe ?

Débranchez la pompe, retirez le filtre d'aspiration, rincez-le à l'eau claire et laissez-le sécher avant de le remettre en place.

Que faire si la pompe fait trop de bruit ?

Un bruit excessif peut indiquer une mauvaise installation ou des pièces desserrées. Vérifiez l'installation et serrez toutes les vis. Si le problème persiste, contactez un professionnel.

La pompe fonctionne, mais n'évacue pas l'eau. Que faire ?

Vérifiez que les tuyaux ne sont pas obstrués ou pliés. Assurez-vous également que la pompe est suffisamment immergée dans l'eau.

Quelle est la température maximale de l'eau que la pompe peut traiter ?

La METABO HWW 400020 S PLUS peut traiter de l'eau jusqu'à une température maximale de 35 °C.

Comment stocker la pompe pendant l'hiver ?

Pour stocker la pompe, videz complètement l'eau, nettoyez le filtre et rangez-la dans un endroit sec et à l'abri du gel.

Quel type d'entretien régulier faut-il faire sur la pompe ?

Vérifiez régulièrement le niveau d'eau, nettoyez le filtre, et inspectez le câble d'alimentation et les connexions pour détecter tout dommage.

MODE D'EMPLOI HWW 400020 S PLUS METABO

CE-DECLARATION DE CONFORMITEVEG-CONFORMITEITSVERKLARING Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants" en vertu des dispositions des directives ** effectue par *** Niveau de puissance acquasteque mesure' garantit****

CE-DECLARATION DE CONFORMITEVEG-CONFORMITEITSVERKLARING Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants en vertu des dispositions des directives effectue par *** Niveau de puissance acquistque mesure/ garanti ***

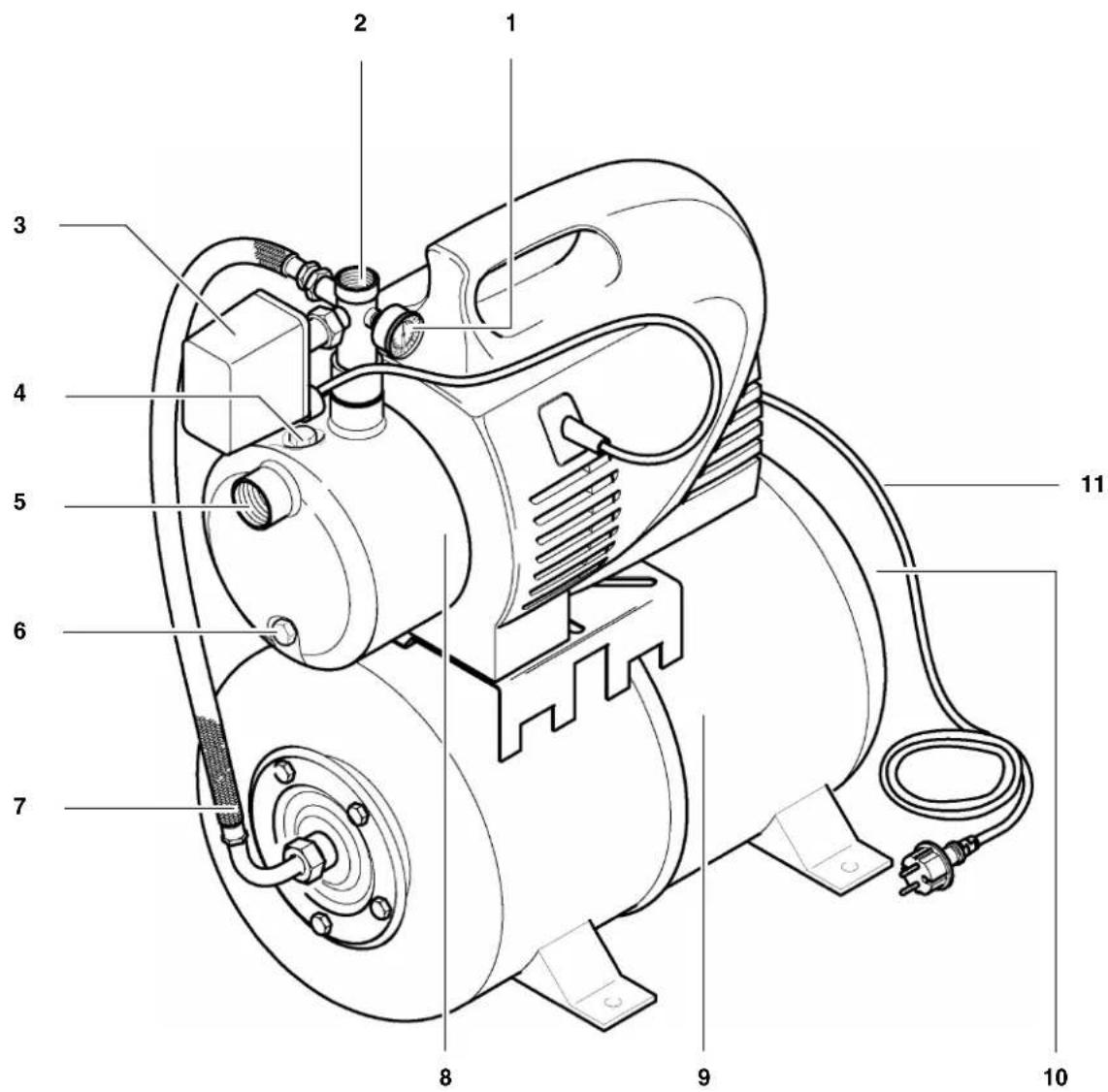

1. Vue d'ensemble de l'appareil

HWW 3000/20S

HWW 4000/20S

HWW 4000/20S Plus

1 Manomètre 2 Raccord de pression 3 Manostat 4 Vis de remplissage d'eau 5 Raccord d'aspiration 6 Vis de vidange d'eau 7 Tube en métal 8 Pompe 9 Réservoir sous pression ("chaudière") 10 Valve à air pour pression de pré-emplissage 11 Câble d'alimentation avec fiche

Sur le raccord d'aspiration :

Attention! Si le liquide refoulé est sale, utiliser le filtre d'aspiration (voir "Accessoires disponibles"). Remarque: Pour prévenir des fuites d'eau lorsque la pompe est éteinte, il est recommandé de monter une valve de retenue au niveau du raccord d'aspiration (voir "Accessoires disponibles").

Table des matières

1. Vue d'ensemble de l'appareil...17 2. À litre impératifement ! 18
2. Domaine d'utilisation et liquides refoulés. 18
3. Sécurité 18 4.1 Utilisation conforme aux prescriptions. 18 4.2 Consignes générales de sécurité 18
4. Avant la mise en service 19 5.1 Montage 19 5.2 Raccordement de la conduite d'aspiration 19 5.3 Raccord de pression 19 5.4 Raccordement à un réseau de canalisations 20 5.5 Raccordement au secteur 20 5.6 Remplissage de la pompe et aspiration 20
5. Fonctionnement 20 6.1 Mise en service de l'appareil.....20
6. Maintenance et entretien 20 7.1 Vérification de la pression de préremplissage dans la chaudière....21 7.2 En cas de risque de gel. 21 7.3 Démontage et conservation de l'appareil. 21
7. Problèmes et dérangements.....21 8.1 Recherche des erreurs 21 8.2 Régler le manostat. 21 8.3 Augmenter la pression de préremplissage. 22
8. Réparations 22
9. Protection de l'environnement 22
10. Accessoires supplémentaires....22/65
11. Caractéristiques techniques....23

2. Alitre impérativement!

Ces instructions d'utilisation ont été conçues de manière à vous permettre de travailler avec l'appareil rapidement et de manière sûre. Les remarques qui suivent vous aideront à utiliser les instructions:

• Avant la mise en service, lire soigneusement les instructions d'utilisation dans leur intégralité. Observez en particulier les consignes de sécurité.
• Ces instructions d'utilisation s'adressent à des personnes possédant les connaissances techniques de base nécessaires à l'utilisation d'appareils comme celui qui est décrit ici. Si vous n'avez aucune expérience de ce type de machines, commencez

par demander de l'aide à une personne expérimentée.

• Conserver tous les documents fournis avec l'appareil afin de pouvoir en prendre connaissance en cas de besoin. Conserver le justificatif d'achat au cas où vous auriez besoin de faire valoir la garantie. Lorsque vous prêtez ou vendez l'appareil, remettez au nouvel utilisateur l'ensemble de la documentation fournie. Le constructeur décline toute responsabilité en cas de dommages liés au non-respect de ces instructions d'utilisation.

Les informations qui figurent dans ces instructions d'utilisation sont signalées comme suit :

Danger!

Risque de dommages corporels ou d'atteinte à l'environnement.

Risque d'électrocution! Risque de dommages corporels causés par l'électricité.

Attention! Risque de dégâts matériels.

Remarque: Informations complémentaires.

• Les numéros des illustrations (1, 2, 3,...)
• désignent des pièces données;
• sont attribués dans l'ordre;
• se réfèrent aux chiffres entre parenthèses (1), (2), (3)... dans le texte adjacent.
• Lorsqu’une manipulation doit être effectuée dans un ordre précis, les instructions sont numérotées.
• Les manipulations à effectuer sans ordre précis sont précédées d'un point.
• Les énumérations sont signalées par un tiret.

3. Domaine d'utilisation et liquides refoulés

Cet appareil sert à pomper de l'eau propre dans la maison et au jardin. Exemples d'application :

• arrosage et irrigation,
• pompage d'eau de puits, d'eau de pluie et d'eau sanitaire, vidage de piscines, d'étangs de jardin et de réservoirs d'eau.

La température maximale autorisée du liquide est de 35°C

4.1 Utilisation conforme aux prescriptions

L'appareil ne doit pas être utilisé pour l'alimentation en eau potable ou le transport de denrées alimentaires.

Ne pas pomper de matières explosives, combustibles, agressives ou PRÉSENTANT un danger pour la santé.

L'appareil ne convient pas à un usage industriel ou professionnel.

Il est interdit de procéder à des modifications arbitraires de l'appareil et d'utiliser des pièces qui ne sont pas vérifiées ou autorisées par le constructeur.

Toute autre utilisation est considérée comme contraire aux prescriptions. Le fabricant décline toute responsabilité en cas de dommages causés par une utilisation contraire aux prescriptions.

4.2 Consignes générales de sécurité

Les enfants et les jeunes, ainsi que les personnes non familiarisées avec ces instructions de service ne doivent pas utiliser l'appareil.

On respecte les dispositions des normes DIN VDE 0100-702, -738 en cas d'utilisation avec des piscines, des étangs de jardin et dans leur zone de protection.

En cas d'utilisation pour l'alimentation en eau domestique, respecter les prescriptions légales relatives à l'eau et aux eaux usées, ainsi que les dispositions de la norme DIN 1988.

Les risques résiduels suivants sont liés à l'utilisation de pompes et de réservoirs sous pression - il est impossible de les éliminer complètement, même en prenant toutes les précautions requises.

Dangers dus à des influences de l'environnement!

L'appareil ne doit pas être exposé à la pluie ni utilisé dans un environnement humide. - Ne pas utiliser l'appareil dans des locaux explosifs ou à proximité de liquides ou de gaz combustibles.

Danger du à de l'eau chaude!

Quand la pression d’arrêt du manostat n’est pas atteinte en raison de mauvaises conditions de pression ou si le manostat est défectueux, l’eau peut s’échauffer dans l’appareil en raison de sa circulation à l’intérieur.

Cela peut endommager l'appareil et nuire à son étanchéité et à ses câbles de connexion, ce qui peut provoquer une

Fuite d'eau chaude. Risque d'ébouillantement!

• Ne pas utiliser l'appareil pendant plus de 5 minutes quand la conduite sous pression est obturée.
• Débrancher l'appareil et le laisser refroidir. Laisser un spécialiste contrôler le parfait fonctionnement de l'appareil avant de le remettre en service.

Dangers dus à l'électricité!

• Ne pas diriger le jet d'eau directement sur l'appareil ou sur d'autres pièces électriques! Danger mortel par électrocution!
• Ne pas toucher la fiche avec des mains humides! Toujours débrancher le câble en retirant la fiche, et non en tirant par le câble.
• La prise de courant à contact de protection ou la prise équipée du câble de rallonge doit se couvrir dans une zone non inondable.
• Les câbles prolongateurs doivent avoir une section de conducteur suffisante (voir "Caractéristiques techniques"). Les tambours de câble doivent être entièrement déroulés.
• Ne pas plier, aplatir, tirer ni écraser les câbles d'alimentation et les rallonges. Les câbles doivent être protégés des arêtes vives, de l'huile et de la chaleur.
• Placer le câble de rallonge de telle sorte qu'il ne puisse pas être en contact avec le liquide à refouler.
• Débrancher la fiche :
• avant d'utiliser l'appareil;
• lorsque des personnes se trouvent dans la piscine ou dans le bassin de jardin.

Dangers dus à des défauts de l'appareil

Si vous constatez en déballant l'appareil un dommage survenu durant le transport, informez-en immédiatement le revendeur. Ne mettez pas l'appareil en marche dans ce cas. - Avant toute utilisation, vérifier l'état de l'appareil et en particulier du câble d'alimentation et de la fiche afin de détecter d'éventuels dommages. Danger mortel par électrocution! - Les appareils endommagés ne doivent être réutilisés qu'après les avoir fait réparer conformément aux règles de l'art. - Ne réparez pas vous-même l'appareil! Les réparations des pompes et des réservoirs sous pression doivent toujours être confiées à des spécialistes.

Avis!

Pour éviter des dégâts causés par l'eau, p. ex. l'inondation de locaux, provoqués par des dérangements ou des défauts de l'appareil :

• Prévoir des mesures de sécurité appropriées telles que - dispositif d'alarme ou

collecteur avec surveillance.

Le fabricant ne répond pas d'éventuels dommages qui auront été provoqués

• parce que l'appareil n'aura pas été utilisé conformément aux dispositions
• parce que l'appareil aura été surcharge en raison d'un fonctionnement continu
• parce que l'appareil aura fonctionné ou aura été conservé sans être protégé contre le gel
• parce que des modifications arbitraires auront été exécutées sur l'appareil. La réparation des outils électriques doit être exclusivement confiée à un électricien professionnel! parce que des pièces de rechange qui n'ont pas été contrôlées et autorisées par le fabricant auront été utilisées parce que du matériel d'installation non approprié ( robinetterie, câbles de connexion etc.)aura été utilisé.

Matériel d'installation approprié :

• résistant à la pression (au moins 10 bar)
• résistant à la chaleur (au moins 100 °C)

5. Avant la mise en service

Vous pouvez facilement monter et raccorder vous-même l'appareil.

En cas de doute, veuillez consulter votre revendeur spécialisé ou un electricien.

5.1 Montage

L'appareil doit se couvrir sur une surface horizontale, plane et pouvant supporter le poids de l'appareil rempli d'eau. Pour prévenir les vibrations, il est conseillé de placer l'appareil sur un support élastique. L'appareil doit être monté dans un lieu bien aéré et protégé des intempéries. - En cas d'utilisation avec des étangs de jardin et des piscines, veillez à protéger l'appareil des risques d'inondation et de chute. Tenez compte des exigences légales supplémentaires s'appliquant dans ce cas.

Remarque:

Vous pouvez avoir besoin

d'accessoires complémentaires lors du raccordement (voir "Accessoires disponibles").

Attention!

La conduite d'aspiration doit être montée de telle sorte qu'elle n'exerce aucune force mécanique ou déformation sur la pompe.

Attention!

Si le liquide refoulé est sale, utilisez périodiquement un filtre d'aspiration pour protéger la pompe du sable et des salissures.

Remarque :

Pour éviter que l'eau ne s'écoule lorsque la pompe est arrêtée, il est recommandé d'utiliser une valve de retenue.

Tous les assemblages vissés doivent être étanchés avec une bande d'étanchéité pour filage ; les fuites entraînent un appel d'air et diminuent ou empêchent l'aspiration de l'eau. - La conduite d'aspiration doit avoir un diamètre intérieur d'au moins 1" (25 mm) ; elle doit être résistante au flambage, à la pression et au vide. - La conduite d'aspiration doit être aussi courte que possible, car le débit diminue lorsque la longueur de la conduite augmente. - La conduite d'aspiration doit être en pente continue jusqu'à la pompe pour éviter la formation de bulles d'air. - On veillera à un apport suffisant d'eau ; l'extrémité de la conduite d'aspiration doit toujours se trouver dans l'eau.

Remarque:

Vous pouvez avoir besoin de ssoires complémentaires lors d'un ment (voir "Accessoires dispos).

Attention!

La conduite sous pression doit être montée de telle sorte qu'elle n'exerce aucune force mécanique ou déformation sur la pompe.

Tous les assemblages vissés doivent être étanchés avec une bande d'étanchéité pour filage afin d'éviter toute fuite d'eau.

Toutes les pièces de la conduite sous pression doivent être résistantes à la pression. Toutes les pièces de la conduite sous pression doivent être montées selon les règles de l'art.

DANGER! L'utilisation de pièces non résistantes à la pression et un montage non professionnel peuvent provoquer l'éclatement de la conduite sous pression. Le liquide jaillit alors à haute pression et peut provoquer des blessures!

5.4 Raccordement à un réseau de canalisations

Une installation fixe est également possible (par exemple raccordement au réseau de canalisation domestique pour une utilisation à l'intérieur).

Pour limiter les vibrations et les bruits, l'appareil doit être raccordé au réseau au moyen de conduites élastiques.

5.5 Raccordement au secteur

Dangers dus à l'électricité! L'appareil ne doit pas être utilisé dans un environnement humide. Il ne doit être mis en service que si les conditions suivantes sont remplies :

Le raccordement ne doit se faire que sur des prises de courant à contact de protection installées, mises à la terre et contrôlées de manière réglementaire. La tension secteur et la protection par fusibles doivent correspondre aux caractéristiques techniques. Pour l'utilisation avec des piscines, des étangs de jardin ou autres installations similaires, l'appareil doit être équipé d'un disjoncteur de protection à courant de défaut de 30 mA (DIN VDE 0100-702, -738).

Nous recommandons de manière générale le recours à ce type de disjoncteur pour prévenir tout risque de blessure.

• En cas d'utilisation en extérieur, les lignes électriques doivent être protégées des projections d'eau ; elles ne doivent pas être dans l'eau.
• Les câbles prolongateurs doivent avoir une section de conducteur suffisante (voir "Caractéristiques techniques"). Les tambours de câble doivent être entièrement déroulés.

5.6 Remplissage de la pompe et aspiration

Attention! La pompe doit être remplie d'eau à chaque nouveau raccordement et en cas de perte d'eau ou d'aspiration d'air. Si la pompe est mise en marche sans la remplir d'eau, cela risque de la détruire!

Remarque: Il n'est pas nécessaire de replir la conduite d'aspiration, car la pompe est auto-aspirante. La pression peut néanmoins mettre un certain temps à se former à l'intérieur de la conduite selon sa longueur et son diamètre.

1. Dévisserez la vis de remplissage de l'eau et son joint.
2. Verser lentement de l'eau propre jusqu'à ce que la pompe soit remplie.
3. Pour réduire le temps d'aspiration, remplir également la conduite d'aspiration.
4. Revisser la vis de remplissage et le joint.
5. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvérisation) afin que l'air puisse s'échapper lors de l'aspiration.
6. Mettre en marche l'appareil (voir "Fonctionnement").
7. Quand de l'eau sort de manière régulière, éteindre l'appareil.

6. Fonctionnement

La pompe et la conduite sous pression doivent être raccordées et remplies (voir "Avant la mise en service").

Attention! La pompe ne doit pas marcher à sec. Il doit toujours y avoir suffisamment de liquide refoulé (eau).

• Si le moteur ne démarre pas, que la pompe ne développe aucune pression ou qu'un phénomène similaire se produit, éteignez l'appareil et essayez de remédier au début (voir "Problèmes et dérangements").

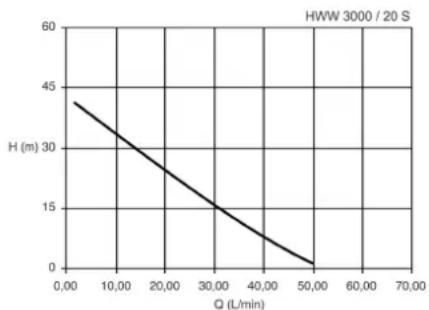

Courbe caractéristique de la pompe

La courbe caractéristique de la pompe indique le volume de refoulement possible en fonction de la hauteur de refoulement.

(Courbe caractéristique de la pompe pour une hauteur d'aspiration de 0,5 m avec un tuyau d'aspiration 1".)

Le manostat

met en marche la pompe lorsque la pression de l'eau dans la chaudière descend en dessous de la pression de mise en marche à la suite d'un prélèvement d'eau; - éteint la pompe lorsque la pression d'arrêt est atteinte.

Remarque :

La chaudière contient un soufflet en caoutchouc sous pression à la sortie d'usine ("pression de préemplissage") ; cela permet de prélever de petites quantités d'eau sans que la pompe ne se mette en marche.

1. Brancher la fiche secteur.
2. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvérisation).
3. Vérifier que de l'eau sort!

Danger!

Avant d'effectuer des manipulations sur l'appareil :

1. Mettre la machine hors tension.
2. Débrancher la fiche.
3. S'assurer que l'appareil et les accessoires raccordés ne sont pas sous pression.

Les travaux d'entretien et de réparation dépassant le cadre décrit ici doivent être confiés exclusivement à du personnel qualifié.

7.1 Vérification de la pression de préremplissage dans la chaudière

La pression de préremplissage de la chaudière doit être contrôlée tous les trois mois.

Remarque :

La pression de préremplissage

ne peut pas être relevée sur le manomètre.

1. Débrancher la fiche.
2. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvérisation), attendre que toute l'eau se soit écoulée.
3. Dévisserez l'avant de la chaudière le capot en plastique qui protège la valve d'air.
4. Placer sur la valve à air une pompe à air ou un tuyau de compresseur avec raccord pour valve de gonflage de pneu et un manomètre.
5. Relever la pression de préremplissage de la chaudière sur la jauge de pression. La pression de préremplissage doit être comprise entre 1,2 et 1,8 bar. Pomper au besoin pour atteindre la pression de préremplissage prévue.
6. Raccorder à nouveau l'appareil et vérifier son bon fonctionnement.

Attention! le gel détruit l'appareil et les accessoires, car ces derniers contiennent toujours de l'eau!

• Il faut démonter l'appareil et les accessoires et les conserver à l'abri du froid en cas de risque de gel (voir paragraphe suivant).

7.3 Démontage et conservation de l'appareil

1. Eteindre l'appareil, débrancher la fiche secteur.
2. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvérisation), attendre que toute l'eau se soit écoulée.
3. Vider complètement la pompe et la chaudière. Pour cela, dévisser la vis d'évacuation de l'eau en bas de la pompe.
4. Débrancher de l'appareil la conduite d'aspiration et la conduite sous pression.
5. Placer l'appareil dans une pièce à l'abri du gel (5 °C au minimum).

Danger!

Avant d'effectuer des manipulations sur l'appareil :

1. Mettre la machine hors tension.
2. Débrancher la fiche.
3. S'assurer que l'appareil et les accessoires raccordés ne sont pas sous pression.

La pompe ne marche pas :

• Pas de tension secteur.
• Contrôler le câble, la fiche, la prise de courant et le fusible.

Tension d'alimentation trop faible. - Les câbles de rallonge doivent avoir une section suffisante (voir "Caractéristiques techniques").

• Moteur surchauffé, disjoncteur protecteur déclenché.
• Àpres refroidissement, l'appareil se remet automatiquement en route. Assurer une aération suffisante, ne pas boucher les fentes d'air.
• Tenir compte de la température d'alimentation maximale.

Le moteur ronfle, ne démarre pas. - Éteindre le moteur, puis insérer un tournevis ou un objet similaire par les fentes d'air du moteur et faire tourner la roue du ventilateur.

-La pompe est bouchée ou défec-tueuse.

• Démonter la pompe et la nettoyer.
• Nettoyer le diffuseur, le replacer au besoin.
• Nettoyer la roue motrice, la remplacer au besoin.

La pompe n'aspire pas bien ou est très bruyante :

• Manque d'eau.
• Faire en sorte que la réserve d'eau soit toujours suffisamment remplie. La conduite d'aspiration n'est pas étanche.
• Étancher la conduite sous pression, serrer les vissez. -La hauteur d'aspiration est trop importante.
• Respecter la hauteur d'aspiration maximale.
• Mettre une valve de retenue, remplir d'eau la conduite d'aspiration. Le filtre d'aspiration (accessoire) est bouché.

Le nettoyer, le remplacer au besoin.

• La valve de retenue (accessoire) est bloquée. Le nettoyer, le remplacer au besoin.

Fuite d'eau entre le moteur et la pompe, garniture mécanique non étanche. - Remplacer la garniture mécanique d'étanchéité.

-La pompe est bouchée ou défec-tueuse.

La pompe est bouchée ou défec-tueuse.

La pression est trop basse :

Conduite d'aspiration non étanche ou hauteur d'aspiration trop grande. Voir ci-dessus.

-La pompe est bouchée ou défec-tueuse. Voir ci-dessus.

• Manostat déréglé.
• Vérifier la pression de mise en marche et d’arrêt, la régler au besoin.

La pompe se met en marche même en cas de prélèvement d'une quantité réduite d'eau (0,5 l environ). - Pression de préremplissage dans la chaudière trop BASSE; l'augmenter.

L'eau s'écoule par la valve d'air.

• Soufflet en caoutchouc non étanche dans la chaudière; le remplacer.

Les intervalles de commutation diminuente

• Pression de préremplissage trop BASSE dans la chaudière.
• Purger complètement l'eau qui se trouve dans la chaudière et corriger la pression de préemplissage. La pression de préemplissage doit être comprise entre 1,2 et 1,8 bar.

Fuite d'eau.

• Les membranes de la chaudière doivent être replacées.

8.2 Régler le manostat

En cas de modification notable - au fil du temps - de la pression de mise en marche ou d'arrêt réglée en usine, la valeur d'origine peut être rétablie (voir "Caractéristiques techniques").

Risque d'électrocution sur les bornes de raccordement du manostat. seuls les spécialistes sont autorisés à ouvrir et régler le manostat.

1. Retirer le couvercle du manostat.

1. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvériz ètre.
2. Refermer la conduite sous pression. Lorsque l'appareil s'arrête, relever la pression d'arrêt sur le manomètre.

Attention! La pression d'arrêt réglée en usine ne doit pas être dépassée.

1. Pour modifier la pression d'arrêt, tourner l'écrou (12) comme suit :
2. une rotation dans le sens des aiguilles d'une montre augmente la pression d'arrêt;
3. une rotation dans le sens contraire des aiguilles d'une montre diminue la pression d'arrêt.
4. Pour modifier la pression de mise en marche, tournez l'écrou (13) comme suit :
5. une rotation dans le sens des aiguilles d'une montre augmente la pression de mise en marche
6. Répéter le cas échéant les étapes 2. à 5. jusqu'à ce que les valeurs souhaitées soient réglées.
7. Remettre le couvercle du manostat.

8.3 Augmenter la pression de préremplissage

Si la pompe se met en marche - au fil du temps - des qu'une quantite minime d'eau est prelevée (0,5 I environ), il est nécessaire de rétabir la pression de préreemplissage dans la chaudière.

Remarque :

La pression de préemplissage

ne peut pas être relevée sur le manomètre.

1. Débrancher la fiche.
2. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvérisation), attendre que toute l'eau se soit écoulée.
3. Dévisserez l'avant de la chaudière le capot en plastique qui protège la valve d'air.
4. Placer sur la valve à air une pompe à air ou un tuyau de compresseur avec raccord pour valve de gonflage de pneu et un manomètre.
5. Pomper jusqu'à ce que la pression de préremplissage prévue (voir "Caractéristiques techniques") soit atteinte.
6. Raccorder à nouveau l'appareil et vérifier son bon fonctionnement.

9. Réparations

Danger! La réparation d'appareils électriques doit être exclusivement confiée à un Electricien professionnel!

Voulez envoyer les appareils électriques défectueux à réparer à la filiale du service clientèle de votre pays dont l'adresse figure avec la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.

10. Protection de l'environnement

L'emballage de l'appareil est recyclable à 100%.

Les appareils et les accessoires usagés contiennent de grandes quantités de matières premières et de matières plastiques qui peuvent être également recyclées.

11. Accessoires disponibles

Vous trouvez dans les commerces spécialisés les accessoires suivants pouvant être utilisés avec cet appareil.

Informations : Les illustrations

Les illustrations de commande sont regroupées à la fin de ces instructions de service.

Kit de raccordement de pompe complet

(MSS 310-HWA/P)

avec double nipple, valve de retenue, filtre court, cartouche de filtre lavable, flexible spirale de 1 m, bande d'étanchéité pour filtre.

Kit de raccordement de pompe complet

(MSS 380-HWW),

avec double nipple, valve de retenue, filtre long, cartouche de filtre lavable, flexible spirale de 1 m, bande d'étanchéité pour filtre.

Kit de raccordement de pompe complet

(MSS 200-HWW),

avec double nipple, valve de retenue, filtre long, cartouche de filtre lavable, flexible spirale de 1 m, bande d'étanchéité pour filtre.

Kit de raccordement de pompe complet

(MSS 1000-HWA),

avec double nipple, soupape de retenue, filtre long, cartouche de filtre lavable, flexible spirale de 1 m, bande d'étanchéité pour filtre.

complet, avec cartouche de filtre en plastique lavable.

Filtre (canalisations domestiques),

raccord 1", long,

complet, avec cartouche de filtre en plastique lavable.

G Flexible spiralé 1" (standard)

1) 4m, complet, avec raccord visse rapide et crépine d'aspiration avec valve à commande au pied;

2) 7 m, complet, avec raccord visse rapide et crépine d'aspiration avec valve à commande au pied.

H Flexible spirale 1" (professionnel)

1) 1,5 m, complet, avec raccord visse rapide des deux côtés; 2) 4 m, complet, avec raccord visse rapide et crépine d'aspiration avec valve à commande au pied; 3) 7 m, complet, avec raccord visse rapide et crépine d'aspiration avec valve à commande au pied.

Tuyau blindé 500 mm

Multiadaptateur 1"

idéal pour le raccordement à une pompe avec raccord femelle 1" (raccord IG - AG = mâle, IG = femelle)

K Hydrostop

arrêté automatiquement la pompe si la quantité d'eau est insuffisante pour empêcher la pompe de tourner à sec.

Interrupteur d'arrêt de marche à sec.

avec câble de 10 m, empêche la pompe de tourner à sec lors de l'aspiration du contenu d'un réservoir, d'une piscine, etc.

M Bande d'étanchéité pour filtrage, rouleau de 12 m. N Cartouche de filtre lavable, courte, pour le préfiltrage mécanique sable, réutilisable. O Cartouche de filtre lavable, longue, pour le préfiltrage mécanique du sable, réutilisable.

1. Caractéristiques techniques

		HWW 3000/20S HWW4000/20S	HWW4000/20 S Plus
Tension secteur V 230 ~ 1
Fréquence	Hz	50
Puisance nominale W 900 1300
Courant nominal A 3,6 4,5
Protection min. par fusibles (disjoncteur de type B ou fusible à action retardée)	A	10	10
Condensateur de service μF 16		20
Vitesse de rotation nominale tr/min 2800		2800
Débit max.	l/h	3000	4000
Hauteur de refoulement max.	m	43	48
Pression de refoulement max.	bar	4,3 4,8
Hauteur d'aspiration max.	m	7	8
Température d'alimentation max.	°C	35
Température ambiente	°C	5 ... 40
Indice de protection		IP X4
Classe de protection		I
Catégorie de matière isolante		B
Matériaux		Acier inoxydableAcier inoxydableNoryl	Acier inoxydableAcier inoxydableNoryl
Carter
Arbre de la pompe
Roue motrice
Raccords		1"	1"
Raccord d'aspiration (femme)		1"	1"
Raccord de pression (mâle)
Manostat
Pression de mise en marche (approx.)	bar	1,4	1,8
Pression d'accret (approx.)	bar	2,8	3,8
Chaudière
Volume approx. de la chaudière	l	24	24
Pression de chaudière max.	bar	10	10
Pression de préemplissage	bar	1,5	1,5
Dimensions (sans raccordements)
Longueur	mm	470	470
Largeur	mm	250	250
Hauteur	mm	590	590
Poids
Poids vide	kg	16,8	18,3
Poids rempli d'eau	kg	38,3	39,8
Émissions sonores (pour une pression max.)
Niveau de puissance acoustique LwAm	dB (A)	89	86
Niveau de puissance acoustique LwAd	dB (A)	94	89
Longueur maximale du prolongateur pour une section transversale de 3 x 1,0 mm2	m	30	30
pour une section transversale de 3 x 1,5 mm2	m	50	50
