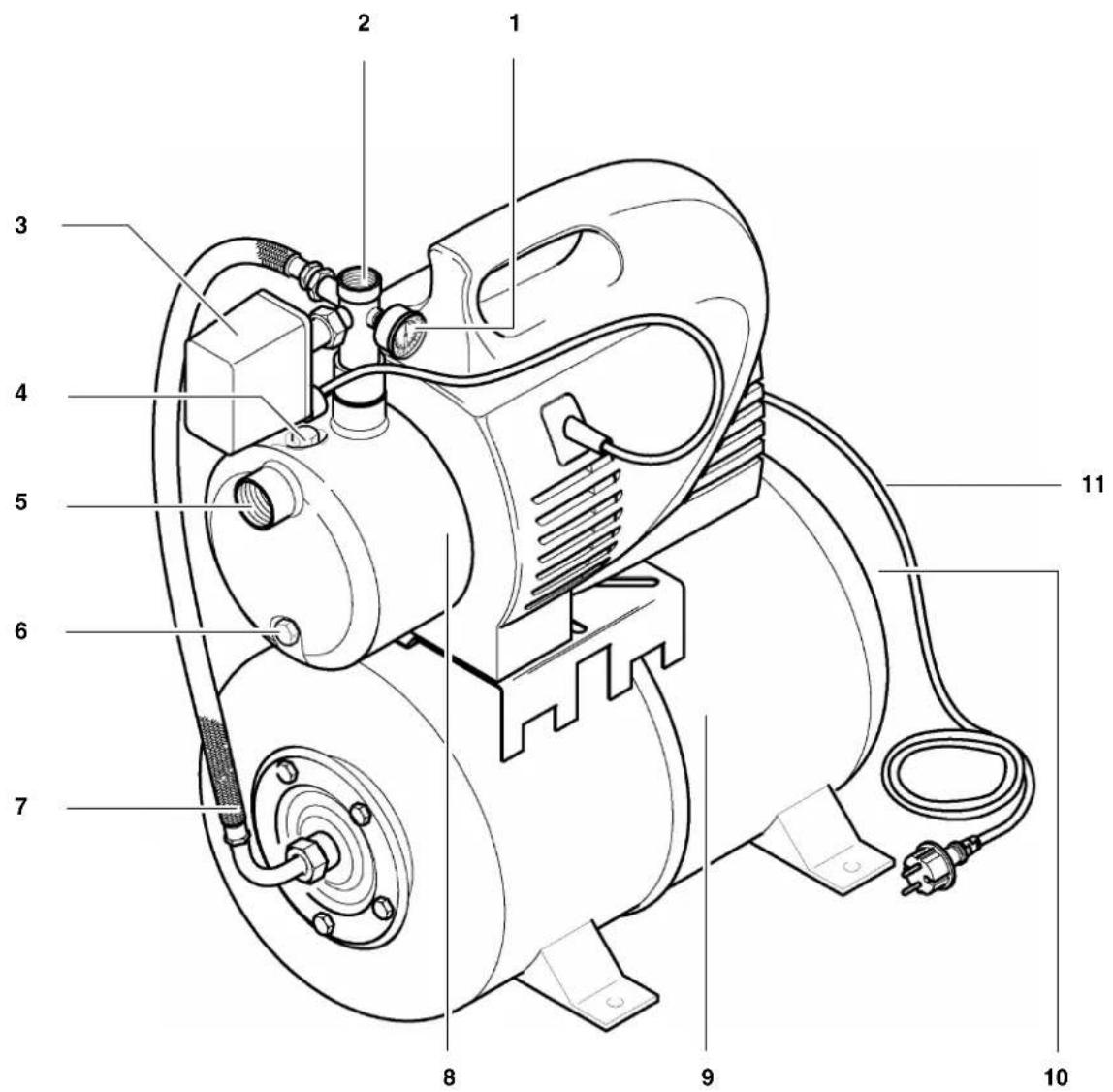

1. Het apparatus in een oogopslag

HWW 3000/20S

HWW 4000/20S

HWW 4000/20S Plus

1 Manometer
2 drukaansluiting
3 Drukschakelaar
4 Watervulschroef
5 Zuigaansluiting
6 Waterafaatschroef
7 Metaalslang
8 Pomp
9 Drukketel ("Ketel")
10 Luchtklep voor Voorvuldruk
11 Netsnoer met stekker

Aan de zuigaansluiting:

Oppassen! Bii yervui

dium aanzuigfilter gebruiken (zie "Leverbare toebehoren").

i Aanwijzing:

Om te voorkomen dat het water bij uitgeschakelde pomp afloopt, is een terugslagklep op de zuigaansluiting aan te bevelen (zie "Beschikbaar toebehoren").

Inhoudstafel

1. Het apparaat in een oogopslag.. 24
2. Lees dit eerst! 25
3. Toepassingsgebied en transportmedia 25
4. Veiligheid.. 25
   4.1 Voorgeschreveu gebruik van het systeme. 25
   4.2 Algemene veiligheidsvoorschriften 25
5. Voor het gebruik 26
   5.1 Plaatsing 26
   5.2 Zuigleiding aansluiten 26
   5.3 Drukaansluiting.. 26
   5.4 Aansluiting op een leidingnet.....26
   5.5 Netaansluiting 26
   5.6 Pomp vullen en aanzuigen 27
6. Bediening 27
   6.1 Apparaat in gebruik nemen.....27
7. Service en onderhoud. 27
   7.1 Voorvuldruk in ketel controleren... 27
   7.2 Bij vorstgevaar 27
   7.3 Apparaat demonteren en opbergen.. 28
   8.Problemen en storingen. 28
   8.1 Foutopsoring 28
   8.2 Drukschakelaar afstellen 28
   8.3 Voorvuldruk verhogen 28
8. Reparatie 29
9. Milieubescherming 29
10. Leverbaar toebehoren 29/65
11. Technische gegevens 30

2. Lees dit eerst!

Deze gebruiksaaanwijzing werden zogemakt dat u snel en veilig met uw toestel kunt werken. Hier eenkleine wegwijzer hou u deze gebruiksaaanwijzing dient te lezen:

Lees deze gebruiksaanwijzing voor de ingebruinkeming geheel door en waar bij vooral aandacht besteden aan het hoofdstuk ,veiligheidsvoorschriften".
- Deze gebruiksaanwijzing richt sich aan Personen met technische grondkennis in het werken met toestellen zoals het hier beschreven toestel. Wanner u generlei ervaring met zulke toestellen heeft, dient u eerst de hulp van ervaren Personen op te eisen.
- Bewaar alle met het apparaat geleverde documenten, zodate u deze bij behoefte kunt raadplegen. Bewaar het koopbewijs voor eventuele garantiegevallen op.

• Wanner u het toestel uitleent of verkoopt, geef dan alle meegeleverde documenten mee.
  Voor beschadigingen die ontstaan waar dat deze gebruiksaanwijzing Niet werden opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwij-zing zich als volgt gekenmerkt:

Gevaar! Waarschuwing voor lichamelijk letsel of milieuubeschadigingen.

Gevaar voor elektrische schok!

Waarschuwing voor lichamelijke letsels door elektrische schok.

Oppassen! Waarschuwing voor materièle schade.

Opmerking: Aanvullende informaties.

Getallen in afbeeldingen (1, 2, 3, ...)

• kentekenen afzonderlijke delen;
• waar doordlopend genummerd;
  refereren naar de passende getallen in de haakjes (1), (2), (3) ... in de naburige tekst.

Handelingen, waar bij op de volgo- orde moet worden gelet, zich genummerd.
Handelingen met willekeurige volgo- orde zichn met een punt gekenmerkt.
- Opsommingen zich met een streep gekenmerkt.

3. Toepassingsgebied en transportmedia

Dit apparaat dient voor het transporteren van zuiver water in huis- en tuinomgeving,

• voor beregening en besproeijing,
• als fontein-, regen- en gebruikswaterpomp,
• voor het leegpompen van zwembaden, tuinvijvers en waterreservoirs.

De maximaal toegestane temperatuur van het transportmedium bedraagt 35^

4. Veiligheid

4.1 Voorgeschreveu gebruik van het systeme

Het apparatus mag Niet worden gebruikt voor drinkwatervoorzieening of het pompen van levensmiddelen.

Explosieve, ontvlambare, agressieve of schadelijke stoffen moot nicht worden getransporteerd.

Het apparaat is nicht geschikt voor industrieel gebruik.

Wijzigingen aan het apparaat of het gebruik van onderdelen die nicht zich goedgekeurd en vrijgegeven door de fabrikant zich Niet toegelaten.

leder ander gebruik geldt als onreglementair. Voor beschadigingen die door onreglementair gebruik ontstaan, overneemt de fabrikant geen verantwoording.

4.2 Algemene veiligheidsvoorschriften

Kinderen en personne die nicht vertrouwd zich met de inhoud van de handleiding月至 het apparaat Niet gebruiken.

Bij gebruik aan zwembassins en tuinvijvers en hun beschembereik dient errekening te worden gehonden met debepalingen volgens DIN VDE 0100-702, -738.

Als het apparaat worden gebruikt voor de huishoudelijkke watervoorziening,要去en de wettelijkke water- en afvalwatervoorschriften volgens DIN 1988 worden nageleefd.

De volgende restgevaren bestaan princi- pieel bij het bedrijf van pompen en drukreservoirs - ze lately zich ook door veiligheidsmaatregelen Niet geheel verhelpen.

Gevaardooromgevingsinvloeden!

Stel het apparaat Niet bloot aan regen. Gebruik het apparaat Niet in een vochtige omgeving.
- Gebruik het apparaat Niet in ruimten waarExplosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

! Gevaar door heet water!

Als de uitschakeldruk van de drukschakelaar door slechte drukverhoudingen of door een defecte drukschakelaar Niet worden bereikt, kan het water in het apparat verhit raken door interne circulatie.

Daardoor konnen beschadigingen en lekken optreten aan het apparaat en de aansluitleidingen, waardoor heet water kan ontsnappen. Verbrandingsgevaar!

Apparaat max. 5 minuten gegen gesloten drukleiding latent werken.
Apparaat van het stroomnet scheiden enCTXlen afkoelen. Correcte working van de installmentatie latent contro-leren vooraleer deze opnieuw in gebruik te nemen.

7 Gevaar door elektriciteit!

• Richt de waterstraal Niet direct op het apparaat of andere elektrische

delen! Levensgevaar door elektrische schok!

• Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact.
• Het veiligheidscontact-stopcontact of de stekerverbinding met een verlengkabel moeten zich in een overstromingsveilig bereik bevinden.
  Verlengsnoeren要去en voldoende grote aderdoorsnede bezitten (zie,Technische gegevens). Kabeltrommels要去en volledig afgerold+zijn.
  Netkabel en verlangkabel Niet knikken, kneuzen, rukken of overrijden; gegen scherpe kanten, olie en hitte beschemen.
• Het verlengsnoer mag nicht in contact komen met de te pompen vloeistof.

• Netstekker uit het stopcontact trekken:

• vór alle werkzaamheden aan het apparaat;

• wonneer zich personen in het zwembad of in de tuinvijver bevinden.

Gevaar door gebreken aan het apparaat!

• Als u bij het uitpakken van het appar
  raat transportschade vaststelt, dan
  moet u waar onmiddelijk uw lever
  rancier van op de hoogte stellen.
  Neem het toestel Niet in bedrijf.
• Controleer het toestel, vooral netkabel en netsteker vór iedere ingebruikneming op eventuele beschadigingen. Levensgevaar door elektrische schok!
• Een beschadigd apparaat mag pas opniewu worden gebruikt nadat het deskundig werd hersteld.
• Voer nooit zich herstellingen uit aan het apparaat! Uitsluitend vakmensen mogen reparatives aan pompen en drukvaten uitvoeren.

Opgelet!

Om waterschade te vermijden,

bijv. overstroomde kamers,veroorzaakt door storingen of gebreken van het apparaat:

• Geschichte veiligheidsmaatregelen plannen, bijv.:

• Alarminrichting of

• opvangbekken met bewaking

De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade die veroorzaakt worden door

• foulief gebruik van het apparaat.
  overbelasting van het apparaat door permanent gebruik.

• gebruik of bewaring van het apparaat zonder vorstbescherming.

• het uityoeren van eigenmachtige veranderingen aan het apparaat. Reparations aan elektrische apparaten moot alleen worden uitgevoerd door een elektromonteur!

• het gebruik van onderdelen die nicht door de fabrikant gecontroleerd en vrijgeveen zijn.
• het gebruik van ongeschicht installmentmaterial (armaturen, aansluitieidingen, enz.).

Geschikt installmentmaterial:

drukbestendig (min. 10 bar)
warmtebestendig (min. 100^ )

5. Voor het gebruik

U kunt het apparaat makkelijk zichplaatsen en aansluiten.

Raadpleeg in geval van twijfel uw handelaar of een elektromonteur.

5.1 Plaatsing

• Het apparaat moet op een horizontale, vlakke ondergrond staan, die sterk genoeg is voor het gewicht van het apparaat met watervulling.
• Om trillingen te vermijden, dient het toestel op een elastische ondergrond te worden geplaatst.
• De montageplaat smoet goed verlucht+zijn en beschermd gegen weersinvloeden.
  Bij gebruik aan tuinvijvers en zwembaden moet het apparaat zo worden opgesteld dat het Niet nat kan worden bij overstromingen en Niet in het water kan vallen. Bijkomende wettelijk voorschriften要去en worden nageleefd.

5.2 Zuigleiding aansluiten

Opmerking:

Voor de aansluiting benodigt u eventueel verder toebehoren (zie "Leverbaar toebehoren").

Let op!

De zuigleiding moet zo worden gemonteerd dat ze geen mechanische kracht of interne spanning op de pomp uitoefent.

Let op!

Bij verontreinigde transportmedia moet u absolut een zuigfilter gebruiken om de pomp te beschermen gegen zand en vuil.

Opmerking:

Opdat bijuitgeschakelde pomp het water Niet afloopt, is een terugslagklep raadzaam.

• Alle schroefverbindingen要去en met weefselaufdichtband worden afgedicht; lekkagesveroorzaken

een luchtzaanzuiging en reduceren of vermijden de aanzuiging van water.

• De zugleiding dient ten minste 1" (25 mm) binnendoorsnede te hebben; ze要去 knik-, druk- en vacuumvast zich.
• De aanzuigleiding moet zo kort möglich worden gehonden,ondat het pompvermogen met toenemende lenghte van de aanzuigleiding afneemt.
• De aanzuigleiding moet maar de pomp toe constant stijgen om lucht-bellen te vermijden.
• De watertoevoer moet verzekererd zich, en het einde van de aanzuigleiding moet zich steeds in het water bevinden.

5.3 Drukaansluiting

Opmerking:

Voor de aansluiting benodigt u eventueel verder toebehoren (zie "Leverbaar toebehoren").

Let op!

De drukleiding moet zo worden gemonteerd dat ze geen Mechanische kracht of interne spanning op de pomp uitoefent.

Alle schroefverbindingen要去en worden afgedicht met schroefdraad-afdichtband om te verhinderen dat water ontsnapt.
Alle delen van de drukleiding moeten drukbestendig zich.
Alle delen van de drukleiding moeten deskundig gemonteerd zich.

Gevaar!

Door het gebruik van Niet-drukbestendige delen of ondekundige montage kan de drukleidingijdens het gebruik klappen. Vloeistof die onder hoge druk uit de leiding spuit kan letsel veroorzaken!

5.4 Aansluiting op een leidingnet

Ook een vaste installmentie (bijv. voor de leidingwatervoorzieening binnenshuis) is可想而知.

• Om vibraties en lawaai te verminderen, dient het apparaat met elastische slangleidingen op het leidingnete worden aangesloten.

5.5 Netaansluiting

Gevaardoorelektriciteit!

7 Gebruik het apparaat Niet in een natte omgeving en alleen als de volgende voorwaarden verruld zijn:

• Het apparaat mag alleen worden aangesloten op veiligheidswand

contactdozen die deskundig geinstalleerd, geaard en getest+zijn.

• Netspanning en zekeringen moeten voldoen aan de technische gegevens.
  Bij zwembaden, tuinvijvers en op soortgelijke plaatsen moet het apparaat worden uitgerust met een verliesstroomschakelaar (Fischakelaar, 30 mA) (DIN VDE 0100-702,-738).

Het gebruik van een veliesstrooomschakelaar worden algemeen aanbevolen als veiligheidsmaatregel.

Bij bedrijf buiten要去en de elektrische verbindingen gegen spatwater beveiligd zich; ze mogen Niet in water liggen.
Verlengsnoeren要去en voldoende grote aderdoorsnede bezitten (zie,Technische gegevens').Kabeltrommels要去en volledig afgerold zich.

5.6 Pomp vullen en aanzu-igen

Let op! Bij iedere neue aansluiting of bij waterverlies resp. luchtaanzuiing moet de pomp met water worden gezuld. Inschakelen zonder watervulling vernielt de pomp!
Opmerking: De zuigleiding hoeft nicht te worden gevuld, sondern de pomp zelfaanzui-gend is. Afhankelijk van de lengte van de leiding kan het eenijdje duren voor de druk is opgebouwd.

1. Draai er de watervulschroef samen met de dichting UIT.
2. Giet langzaam zuiver water in de opening tot de pompGVuld is.
3. Als u de aanzuigtijd wilt verkorten, kunt u ook de zuigleiding vullen.
4. Breng de watervulschroef en dedichting opniew aan.
5. Drukleiding openen (waterkraan resp. spuitsproeier opendraaien), opdat bij het aanzuigen lucht kan ontsnappen.
6. Toestel inschakelen (zie "Bedrijf").
7. Schakel het apparaat uit zodra het water gelijkmatig uit de opening stroomt.

6. Bediening

Pomp en zuigleiding要去en aangeslo- ten en gevuld zich (zie "Voor de inwer- kingstelling").

Let op!

De pomp mag Niet drooglopen. Er moet steeds genoeg transportvloeistof (water) aanwezig zich.

• Wonneer de motor nicht start, de pomp geen druk opbouwt of soort-gelijke effecten optreden, schakel het apparaat UIT - en probeer dan de storing te verhelpen (zie "Problemen en storingen").

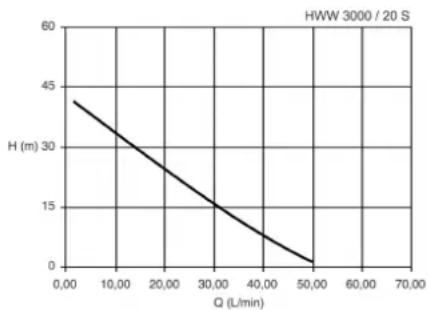

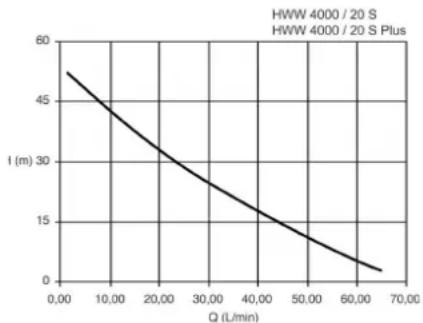

Pompkarakteristiek

Op de pompkarakteristiek sunt u de verhouding:tussen de pomphoogte en het pompdebiet aflezen.

(Pompkenlijn voor zuighoogte 0,5 m en 1"-zuigslang.)

(Pompkenlijn voor zuighoogte 0,5 m en 1"-zuigslang.)

6.1 Apparaat in gebruik nemen

Aanwijzing:

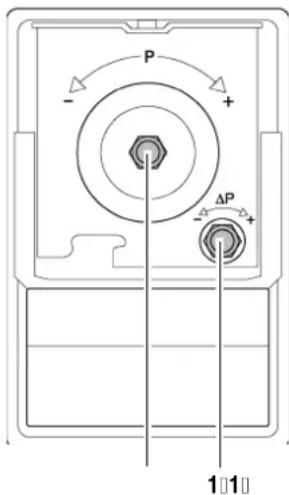

De drukschakelaar

schakelt de pomp in, als de waterdruk in de ketel door het nemen van water tot onder de inschakeldruk daalt;
- schakelt de pomp uiit, als de uitschakeldruk is bereikt.

i Aanwijzing:

De ketel bevat een rubberbalg, die af fabriek onder luchtdruk ("voorvuldruk") staat; daardoor konnen kleine hoeveelheden water worden ontnomen zonder dat de pomp aanloopt.

1. Steek de netstekker in het stopcontact.

2. Drukleiding openen (waterkraan resp. sproeier opendraaien).

3. Controller of er wateruit de opening stroomt!

7. Service en onderhoud

! Gevaar! Abyoren

Alvorens u met werkzaamheden aan het apparaat begint:

1. schakelt u het apparaat UIT,
2. trekt u de stekker uit het stopcontact.
3. Waarborg, dat het toestel en de aangesloten toebehoren drukvrij zich.

Andere dan de hier beschreiben onderhouds- of herstellingswerkzaamheden moot alleen worden uitgevoerd door vaklui.

7.1 Voorvuldruk in ketel controleren

De voorvuldruk in de ketel要去 regelmatig alle drie maanden worden gecontroleerd.

Aanwijzing:

De voorvuldruk kan nicht op demanometer worden afgelezen.

1. Stekker uit het stopcontact trekken.
2. Drukleiding openen (waterkraan resp. sproeier opendraaien), water geheel lately aflopen.
3. Kunststofkap aan de voorzijde van de ketel aftschroeven; waarchter bevindt zich de luchtklep.
4. Luchtpomp of compressorslang met een "bandventiel"-aansluiting en drukmeter op de luchtklepplaatsen.
5. Voorvuldruk in de ketel aan de druk-meter aflezen. De voorvuldruk要去ussen 1,2 en1,8 bar liggen. Eventuel op de vereiste voorvuldruk oppompen.
6. Apparaat opnieuw aansluiten en de werkking controleren.

7.2 Bij vorstgevaar

Let op! Vorst y

Vorst vermiet apparaat en toebehoren odomat deze alsijd water bevatten!

• Als er kans op vorst bestaat, moet het apparaat samen met het toebehoren worden gedemonteerd en opgeborgen (zie volgend hoofdustuk).

7.3 Apparaat demonteren en opbergen

1. Schakel het apparaat UIT en trek de netstekker UIT het stopcontact.
2. Drukleiding openen (waterkraan resp. sproeier opendraaien), water geheel lately aflopen.
3. Pomp en ketel volledig legen, hier-voor de wateraflaatplug onderaan de pomp uittdraaien.
4. Demonteer de aanzuig- en drukleidingen van het apparaat.
5. Toestel in een vorstvrije ruimte (min. 5^) opslaan.

8. Problemen en storingen

Gevaar!

Alvorens u met werkzaamhe

den aan het apparaat begint:

1. schakelt u het apparaat UIT,
2. trekt u de stekker uit het stopcontact.
3. Waarborg, dat het toestel en de aangesloten toebehoren drukvrij zichn.

8.1 Foutopsoring

Pomp loopt nicht:

• Er is geen spanning.

• Controleer het snoer, de stekker, het stopcontact en de betreffende zekerig.

• De netspanning is te laag.

Verlangkabel met voldoendeaderdoorsnede gebruiken (zie"Technische gegevens").

• Motor oververhit, motorbeveiliging geactiveerd.

• Na het afkoelen wordt het apparaat automatisch opnieuw ingeschakeld.
  Zorg voor voldoende verluchting, houd de verluchtingsopeningen vrij.

• Houd rekening met de maximale toevoertemperatuur.

Motor bromt maar start Niet.
- Steek een schroevendraier of dergelijkde door de ventilatieopeningen van de uitgeschakelde motor en draai aan het ventilatorwiel.

Pompverstoptofdefect.

• Demonteer de pomp en reinig ze.
  Diffusor reinigen, ev. verrangen.
• Loopwiel reinigen, ev. verrangen.

Pomp zuigt Niet of loopt zeer luid:

Watergebrek.
- Controleer of de watervoorraad voldoende groot is.

Aanzuigleiding lek.

• Dicht de aanzuigleiding af, trek de schroefverbindingen aan.

Aanzuighoogte groot.

• Houd rekening met de maximale zuighoogte.
• Breng de terugslagklep aan en vul de zuigleiding met water.

Aanzuigfilter (toebehoren) verstopt.
- Reinigen, ev. vermangen.
- Terugslagklep (toebehoren) geblokeerd.
Reinigen, ev. cervangen.
Waterlek tussen motor en pomp, schuifringdichting lek.
- Vervang de schuifringdichting.
Pompverstoftofdefect.
- zie hoger.

Druk te laag:

Aanzuigleiding lek of aanzuighoogte te groot.
- zie hoger.
Pomp verstoft of defect.
- zie hoger.
Drukschakelaar versteld.
- Inschakel- en uitschakeldruk controeren, ev. afstellen.
- Pomp springt reeds aan na een geringe waterontname (ca. 0,5 l).
- Voorvuldruk in de ketel is te laag; verhogen.
Er loopt water uit de luchtklep.
Rubberbalg in de ketel ondicht; verrangen.

Schakelintervallen verkorten sich (huiswaterwerkt pulst):

Voorvuldruk in de ketel te laag.
Water geheel uit de ketel afblazen en voorvuldruk corrigeren. De voorvuldruk要去ussen 1,2 en 1,8 bar liggen.
Waterkomt vrij.
- Membranen in de ketel要去en worden verrangen.

8.2 Drukschakelaar afstellen

Indien zich - na verloop vanijd - de af fabriek ingestelde in- of uitschakeldruk aanzienlijk verandert, kan de oorspronkelijke waarde opniewu worden ingesteld (zie "Technische geevens").

Gevaar! Gevaar

aan de aansluitklemmen in de drukschakelaar. Alleen een vakman mag de drukschakelaar openen en instellen.

1. Deksel van de drukschakelaar verwijderen.
2. Drukleiding openen (waterkraan resp. sproeier opendraaien), water laten aflopen.

Zodra het apparaat inschakelt, op de manometer de inschakeldruk aflezen.

1. Drukleiding opniew sluiten.

Zodra het apparaat uitschakelt, op de manometer de uitschakeldruk aflezen.

Let op!

De af fabriek ingestelde uitschakeldruk mag nicht worden overschreten.

1. Om de uitschakeldruk te wijzigen, moer (12) op de volgende wijze draaien:

met de wijzers van de klok mee verhoogt de uitschakeldruk;
- gegen de wijzers van de klok in vermindert de uitschakeldruk.

1. Om de inschakeldruk te wijzigen, moer (13) op de volgende wijze draaien:

met de wijzers van de klok mee verhoogt de inschakeldruk;
- gegen de wijzers van de klok in verminder de inschakeldruk.

1. Eventueel de stappen 2. tot en met 5. herhalen, tot de gewenste waarden zich ingesteld.
2. Er het deksel van de drukschakelaar weer opzetten.

8.3 Voorvuldruk verhogen

Indien de pomp - na verloop vanijd - reeds na het ontnemen van een geringe hoeveelheid water (ca. 0,5 l) aanspringt, moet de voorvuldruk in de ketel opnieuw worden ingesteld.

Aanwijzig:

De voorvuldruk kan nicht op demanometer worden afgelezen.

1. Stekker uit het stopcontact trekken.

2. Drukleiding openen (waterkraan resp. sproeier opendraaien), water geheel lately aflopen.

3. Kunststofkap aan de voorzijde van de ketel aftschroeven; waarchter bevindt zich de luchtklep.

4. Luchtpomp of compressorslang met een "bandventiel"-aansluiting en drukmeter op de luchtklep plaatsen.
5. Oppompen tot de voorgeschreven voorvuldruk (zie "Technische gevevens").
6. Apparaat opnieuw aansluiten en de Werking controeren.

9. Reparatie

Gevaar! Reparaties aan elektrische apparaten mogen alleen worden uit-gevoerd door een elektromonteur!

Defecte apparaten kunt u aan de servicevestiging van uw land zenden. Het adres vindt u in de lijst met onderdelen.

Geef bijinzending voor herstelling een omschrijving van het vastgestelde defect.

Het verpakkingsmaterial kan volledig worden gerecycleerd.

Uitgediende apparaten en toebehoren bevatten een grote hoeveelheid recyclebare grondstoffen en kunststoffen.

11. Leverbaar toebehoren

Voor dit apparaat krijgt u in de vakhandel het volgende toebehoren.

Aanwijzinq:

Afbeeldingen en bestelnummers

vindt u op het einde van de handleiding.

A Pompansluitset

(MSS 310-HWA/P),

completet incl. dubbele nippel, terugslagklep, filter kort, wasbaar filterelement, spiraalslang 1 m complet, schroefdraadafdichtband.

B Pompansluitset

(MSS 380-HWW),

complet e incl. dubbele nippel, terugslagklep, filter lang, wasbaar filterelement, spiraalslang 1 m com-. pleet, schroefdraadafdichtband.

C Pompaaansluitset

(MSS 200-HWW/P),

complet e incl. dubbele nippel, terugslagklep, filter lang, wasbaar filterelement, spiraalslang 1 m com-. pleet, schroefdraadafdichtband.

D Pompansluitset

(MSS 1000-HWA),

complet e incl. dubbele nippel, terugslagklep, filter lang, wasbaar filterelement, spiraalslang 1 m com-. pleet, schroefdraadafdichtband.

E Filter (tuinpompen),

aansluiting 1", kort,

completet met wasbaar filtrelement van kunststof.

F Filter (leidingwatervoorzieningen), aansluiting 1", lang,

completet met wasbaar filtrelement van kunststof.

G Spiraalslang 1" (standaard)

1) 4m , compleet met snelschroefverbinding en zuigkorf met voet-klep;
2) 7 m, compleet met snelschroefverbinding en zuigkorf met voet-klep;

H Spiraalslang 1" (professioneel)

1) 1,5m , compleet, met aan beiden zijden snelschroefverbinding;
2) 4m , compleet met snelschroefverbinding en zuigkorf met voetklep;
3) 7 m, complete met snelschroefverbinding en zuigkorf met voet-klep;

I Metalen slang 500 mm

J Multiadapter 1"

ideaal voor de aansluiting op een pomp met 1" IG-aansluiting

(AG=buitendraad, IG=binnendraad)

K Hydrostop,

voor het automatische uitschakelen bij watertekort, voorkomt het drooglopen van de pomp.

L Droogloop-stopschakelaar,

met 10 m-kabel, voorkomt het drooglopen van de pomp bij aanzuigen uit een reservoir, zwembad enz.

M Schroefdraadafdichtband, 12 m-rol.

N Filterelement wasbaar, kort;

voor het mechanische voorfilteren van zand, herbruikbaar.

Filterelement wasbaar, lang;

voor het mechanische voorfilterem van zand, herbruikbaar.

		HWW 3000/ 20S HWW4000/ 20S	HWW4000/ 20 S Plus
Netspanning	V	230
Frequentie	Hz	50
Nominaal vermogen W 900 1300
Nominate stroom A 3,6 4,5
Zekering min. (traag of B-automaat) A 10 10
Bedrijscondensator μF 16	20
Nominaal toerental min	-1	2800	2800
Pompcapaciteit max.	l/h	3000	4000
Pompopoerhoogte max.	m	43 48
Pompdruk max.	bar	4,3 4,8
Zuighoogte max. m 7		8
Toevoertemperatuur max.	°C	35
Omgevingstemperatuur	°C	5 ... 40
Beveiligingstype		IP X4
Beveiligingsklasse		I
Isolatiestofklasse		B
Materialen
Pomplichaam		edelstaal	edelstaal
Pompas		edelstaal	edelstaal
Pomploopwiel		noryl	noryl
Aansluitingen
Zuigaansluiting (binnendraad)		1"	1"
Drukaansluiting (buitendraad)		1"	1"
Drukschakelaar
Inschakeldruk ca.	bar	1,4	1,8
Uitschakeldruk ca.	bar	2,8	3,8
Ketel
Ketelvolume ca.	l	24	24
Keteldruk max.	bar	10	10
Voorvuldruk	bar	1,5	1,5
Afmetingen (zonder aansluiting)
Lengte	mm	470	470
Breedte	mm	250	250
Hoogte	mm	590	590
Gewichten
Gewicht leeg	kg	16,8	18,3
Gewicht met watervulling	kg	38,3	39,8
Geluidsemissiewaarden (bij max. druk)
GeluidprestatieniveauuWAm	dB (A)	89	86
GeluidsniveauuLwAd	dB (A)	94	89
Maximale lengte voor een verlengsnoer
bij 3 x 1,0 mm2aderdoorsnede	m	30	30
bij 3 x 1,5 mm2aderdoorsnede	m	50	50

1. Maskinen i overblick

HWW 3000/20S

HWW 4000/20S

HWW 4000/20S Plus

1 Manometer
2 Tilslutting at tryk
3 Trykknapafbryder
4 Vandpafyldningssskrue
5 Indsugningstilslutning
6 Vandafapningsskrue
7 Metalslange
8Pumpe
9 Trykbeholder ("kedel")
10 Luftventil til forpafyldningstryk
11 Stromkabel med stik

Pá indsugningstilslutningen:

NB! Ved urene medier skal der anvendes et indsugningsfilter (se "Leverbart tilbehor").

Ppoooxn! PpoeiOtooinyia uikcs nmuies.
