Type d'objectif	Grand angle fixe
Ouverture maximale	F4
Monture	Monture G de Fujifilm
Distance focale	23 mm
Construction optique	11 éléments en 8 groupes
Éléments asphériques	1 élément asphérique
Traitement des lentilles	Traitement Nano-GI
Stabilisation	Non
Autofocus	Oui, moteur linéaire
Résistance aux intempéries	Oui, construction étanche
Dimensions	Approx. 84 x 102 mm
Poids	Approx. 510 g
Accessoires inclus	Capuchon d'objectif, pare-soleil
Utilisation recommandée	Photographie de paysage, architecture, et reportage
Entretien	Nettoyage régulier des lentilles avec un chiffon doux
Garantie	2 ans

FOIRE AUX QUESTIONS - GF23mmF4 R LM WR FUJIFILM

Comment puis-je nettoyer l'objectif FUJIFILM GF23mmF4 R LM WR ?

Utilisez un chiffon en microfibre doux et propre pour essuyer la lentille. Pour les taches tenaces, utilisez un produit de nettoyage pour lentilles spécifiquement conçu pour les optiques.

L'objectif est-il résistant à l'eau et à la poussière ?

Oui, l'objectif FUJIFILM GF23mmF4 R LM WR est conçu pour être résistant à l'eau et à la poussière, ce qui le rend adapté à une utilisation dans des conditions difficiles.

Comment régler la mise au point de l'objectif ?

Vous pouvez régler la mise au point en utilisant le commutateur de mise au point manuel sur l'objectif ou en réglant l'appareil photo sur un mode de mise au point automatique.

Quelle est la distance minimale de mise au point de l'objectif ?

La distance minimale de mise au point de l'objectif FUJIFILM GF23mmF4 R LM WR est de 0,3 m.

Est-ce que cet objectif est compatible avec d'autres boîtiers FUJIFILM ?

Oui, l'objectif est compatible avec les boîtiers de la série GFX de FUJIFILM.

Comment puis-je utiliser le filtre polarisant avec cet objectif ?

Vous pouvez utiliser un filtre polarisant en vissant le filtre sur le filetage de filtre de l'objectif, qui mesure 77 mm.

Y a-t-il une garantie pour cet objectif ?

Oui, l'objectif FUJIFILM GF23mmF4 R LM WR est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le revendeur.

Comment transporter l'objectif en toute sécurité ?

Utilisez un étui de protection ou un sac rembourré pour transporter l'objectif afin de le protéger des chocs et des rayures.

Quelles sont les spécifications de l'ouverture de l'objectif ?

L'objectif FUJIFILM GF23mmF4 R LM WR a une ouverture maximale de f/4, ce qui permet de capturer des images de haute qualité même dans des conditions de faible luminosité.

Comment puis-je mettre à jour le firmware de l'objectif ?

Les objectifs n'ont généralement pas de firmware à mettre à jour, mais vérifiez toujours les mises à jour de votre boîtier FUJIFILM pour garantir la meilleure compatibilité.

MODE D'EMPLOI GF23mmF4 R LM WR FUJIFILM

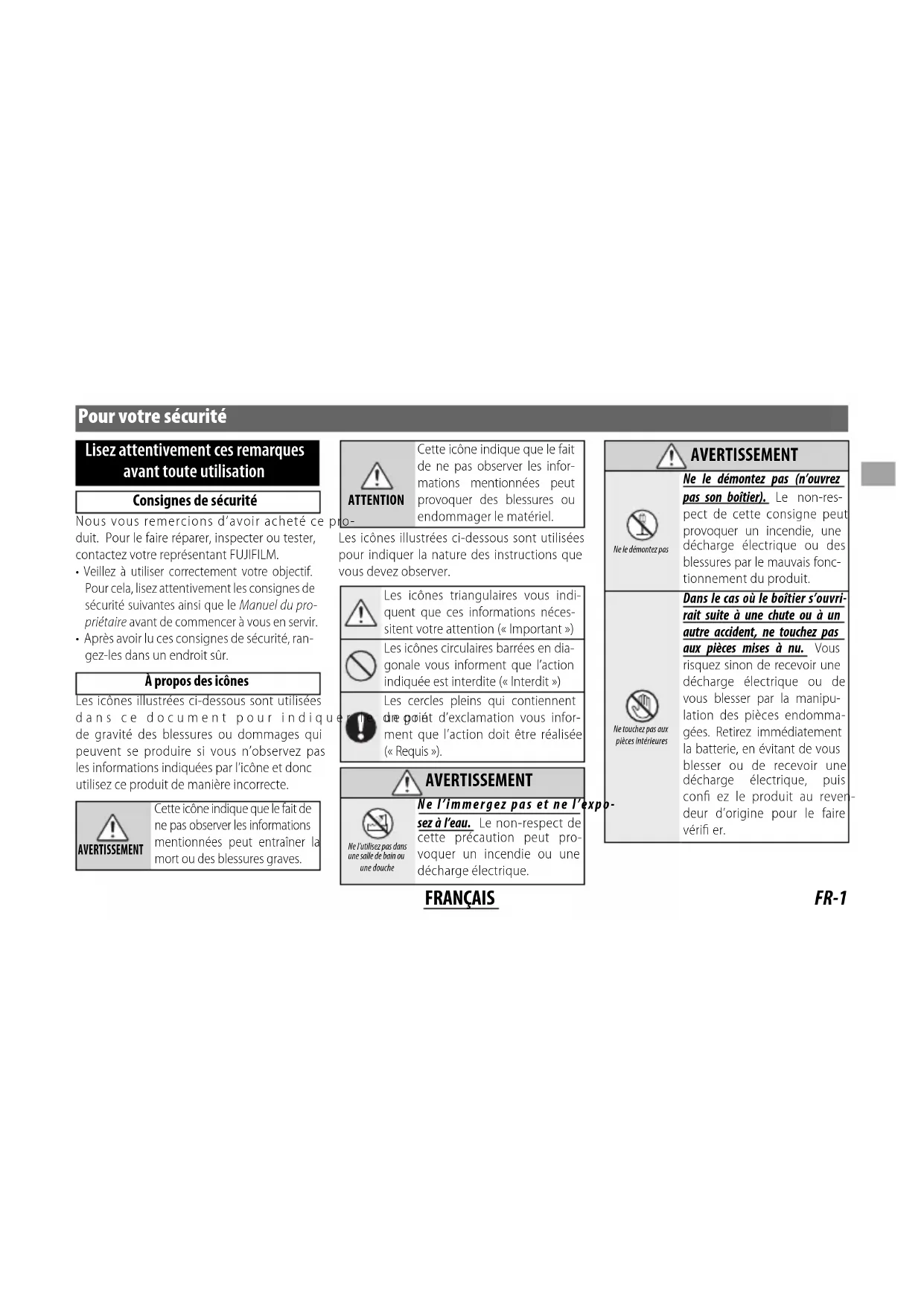

Lisez attentivement ces remarques avant toute utilisation

Consignes de sécurité

Nous vous remercions d'avoir acheté ce duit. Pour le faire réparer, inspecter ou tester, contactez votre représentant FUJIFILM.

• Veillez à utiliser correctement votre objectif. Pour cela, lisez attentivement les consignes de sécurité suivantes ainsi que le Manuel du propriétaire avant de commencer à vous en servir.
• Après avoir lu ces consignes de sécurité, rangez-les dans un endroit sûr.

À propos des icônes

Les icônes illustrées ci-dessous sont utilisées dans ce document pour indiqué de gravité des blessures ou dommages qui peuvent se produire si vous n'observez pas les informations indiquées par l'icône et donc utilisez ce produit de manière incorrecte.

AVERTISSEMENT

Cette icône indique que le fait de ne pas observer les informations mentionnées peut entraîner la mort ou des blessures graves.

ATTENTION

Cette icône indique que le fait de ne pas observer les informations mentionnées peut provoquer des blessures ou endommager le matériel.

Les icônes illustrées ci-dessous sont utilisées pour indiquer la nature des instructions que vous devez observer.

Les icônes triangulaires vous indiquent que ces informations nécessitent votre attention (« Important »)

Les icônes circulaires barrées en diagonale vous informent que l'action indiquée est interdite (« Interdit »)

Les cercles pleins qui contiennent dre goût d'exclamation vous infor-ment que l'action doit être réalisée (« Requis »).

AVERTISSEMENT

Ne l'utilisez pas dans une salle de bain ou une douche

Ne l'immergez pas et ne l'sez à l'eau. Le non-respect de cette précaution peut provoquer un incendie ou une décharge électrique.

AVERTISSEMENT

Ne le démontez pas

Ne le démontez pas (n'ouvrez pas son boîtier). Le non-respect de cette consigne peut provoquer un incendie, une décharge électrique ou des blessures par le mauvais fonctionnement du produit.

Ne touchez pas aux pièces intérieures

Dans le cas où le boîtier s'ouvri- rait suite à une chute ou à un autre accident, ne touchez pas aux pièces mises à nu. Vous risquez sinon de recevoir une décharge électrique ou de vous blesser par la manipu- lation des pièces endomma- gées. Retirez immédiatement la batterie, en évitant de vous blesser ou de recevoir une décharge électrique, puis confi ez le produit au rever deur d'origine pour le faire vérifi er.

FRANÇAIS

[HKK]	AVERTISSEMENT
	Ne le placez pas sur des surfacesinstables. Il risque de tomberet de blesser quelqu'un.
	Ne regardez pas le soleil àtravers l'objectide l'appareil photo. Le non-respect de cette précautionpourrait entraîner une déficience visuelle permanente.
	ATTENTION
	Ne l'utilisez pas et ne lapas dans des lieux exposés à lavapeur, à la fumée ou qui sonttrès humides ou poussiéreux. Lenon-respect de cette consignepeut provoquer un incendie ouune décharge électrique
	Ne le laissez pas en plein soleillou dans des endroits exposés àdes températures très élevées,comme dans un véhicule fermépar grand soleil. Le non-res-pect de cette consigne peutprovoquer un incendie

		ATTENTION
	Conservez-le hors de des enfants en bas âge. Il peut provoquer des blessures s'il est laissé dans les mains d'un enfant.
	Ne le manipulez pas avec des mains mouillées. Vous risquez sinon de recevo électrique.
angez	Lorsque vous photographiez un sujet à contre-jour, gardez le soleil à l'extérieur du cadre. Les rayons du soleil focalisés dans l'appareil photo lorsque le soleil est à l'intérieur ou près du cadre peuvent provoquer des feux ou des brûlures.
	Remettez les bouchons en place et rangez-le à l'abri du soleil lorsque vous ne l'utilisez pas. Les rayons du soleil focalisés par l'objectif peuvent provoquer des feux ou des brûlures.

portée

ATTENTION

Ne transportez pas l'appareil photo ou l'objectif lorsqu'ils sont fi xés sur un trépied. Ils peuvent tomber ou taper d'autres objets et blesser quelqu'un.

À l'attention des clients résidant aux États-Unis

Testé pour être en conformité avec les normes de la FCC POUR UNE UTILISATION RÉSIDENTIELLE OU DE BUREAU

Réglementation de la FCC : Cet appareil est conforme à la Partie 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférence dangereuse et (2) cet appareil doit accepter toute interférence reçue, y compris celle susceptible de provoquer un fonctionnement indésirable.

ATTENTION : Cet appareil a été testé et déclaré conforme aux normes d'un appareil numérique de Classe B, stipulées dans la Partie 15 de la réglementation de la FCC. Ces normes sont destinées à assurer une protection suffi sante contre les interférences dangereuses dans le cadre d'une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et peut, s'il n'est pas installé et utilisé conformément aux instructions, être à l'origine d'interférences dans les communications radio. Néanmoins, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines installations particulières. Si cet appareil est effet activement à l'origine d'interférences

nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l'appareil, il est conseillé à l'utilisateur de remédier à cette situation en recourant à une ou plusieurs des mesures suivantes :
- Réorienter ou repositionner l'antenne de réception.
- Augmenter la distance entre l'appareil et le récepteur.
- Brancher l'appareil dans une prise appartenant à un circuit diffèrent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télé qualifié pour obtenir de l'aide.
- Tout changement ou modifi cation apporté à l'appareil non approuvé expressément dans ce manuel pourrait annuler le droit d'utiliser cet appareil.

Remarques relatives à l'octroi d'autorisation : Pour être conforme à la Partie 15 de la réglementation de la FCC, ce produit doit être utilisé avec un câble A/V, un câble USB et un cordon d'alimentation CC avec tores de ferrite, tels que préconisés par Fujifi Im.

À l'attention des clients résidant au Canada

CAN ICES-3 (B)/NMB-3(B)

ATTENTION : Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

• Veuillez lire ces instructions.
• Veuillez conserver ces instructions.
- Veuillez tenir compte de tous les avertissements.
• Veuillez suivre toutes les instructions.
- N'utilisez pas cet appareil à proximité d'eau (sauf si les produits sont étanches).
- Nettoyez-le uniquement avec un chiff on sec.

• Ne bloquez aucun des orifi ces d'aération. Installez cet appareil conformément aux instructions du fabricant.
• Ne l'installez pas à proximité de sources de chaleur telles que des radiateurs, des bouches de chaleur, des cuisinières ou d'autres appareils (y compris des amplifi cateurs) qui génèrent de la chaleur.
• Évitez de marcher ou de pincer le cordon d'alimentation, en particulier au niveau des fi ches, des prises de courant et à l'endroit où ces éléments sortent de l'appareil.
• Utilisez uniquement les systèmes de fixation/accessoires préconisés par le fabricant.
• Débranchez cet appareil pendant les orages ou si vous ne l'utilisez pas pendant une période prolongée.
• Confi ez toutes les opérations d'entretien à du personnel qualifié. L'entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fi che est endommagé, si du liquide a été renversé sur l'appareil ou que des objets lui sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou si vous l'avez fait tomber.

Élimination du matériel électrique et électronique chez les particuliers

Applicable à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Ce symbole

sur le produit, ou dans le manuel et sur la garantie, et/ou sur son emballage, indique que l'appareil ne doit pas être traité comme un déchet ménager. Il doit être acheminé vers un point de collecte qui recycle le matériel électrique et électronique.

En vous assurant de la bonne élimination de ce produit, vous contribuerez à éviter des conséquences préjudiciables pour l'environnement et la santé de l'homme, qui peuvent être provoquées par l'élimination inappropriée de ce produit.

Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour obtenir plus d'informations sur le recyclage de ce produit, veuillez prendre contact avec votre mairie, la déchetterie la plus proche de votre domicile ou le magasin où vous l'avez acheté.

Applicable aux pays n'appartenant pas à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Si vous souhaitez jeter ce produit, y compris les piles ou les accumulateurs, veuillez prendre contact avec les autorités locales pour vous informer sur les moyens de retraitement existants.

Avant d'utiliser ce produit

Certaines fonctionnalités de l'objectif disponibles avec les versions moins récentes du fi rmware de l'appareil photo. Veillez à mettre à jour le fi rmware de l'appareil photo. Vous trouverez des instructions sur l'affi chage de la version du fi rmware de l'appareil photo et sa mise à jour sur le site Internet suivant :

Si vous n'avez pas accès à un ordinateur, demandez de l'aide auprès du distributeur local indiqué dans le document « FUJIFILM Worldwide Network » fourni avec votre appareil photo.

Entretien

• Si l'objectif est équipé d'un pare-soleil, ne pas, ni ne tenez l'appareil photo uniquement par ce pare-soleil.
• Veillez à ce que les contacts du signal de l'objectif restent propres.
• Utilisez une souffl ette pour retirer la poussière et les peluches des surfaces en verre de l'objectif ou

du fi ltre. Pour eff acer les taches et les traces de doigt, appliquez un peu de nettoyant optique sur ne s'ont pas un chiff on doux et propre en coton ou une lingette de nettoyage d'objectif, et nettoyez avec un mouvement circulaire du centre vers l'extérieur, tout en prenant soin à ne pas laisser de marbrures, ni à toucher le verre avec vos doigts.

• N'utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objectif.
• Remettez en place les bouchons avant et arrière lorsque vous n'utilisez pas l'objectif.
• Rangez l'objectif et le fi ltre dans des endroits frais et sec pour éviter la moisissure et la rouille. Ne rangez pas à la lumière directe du soleil, ni avec de la naphtaline ou de l'antimite.
• Maintenez l'objectif au sec. La rouille peut provo-prequér des dommages irréparables. Essuyez toute goutte de pluie ou d'eau.
• Laisser l'objectif dans des endroits extrêmement chauds peut l'endommager ou le déformer.

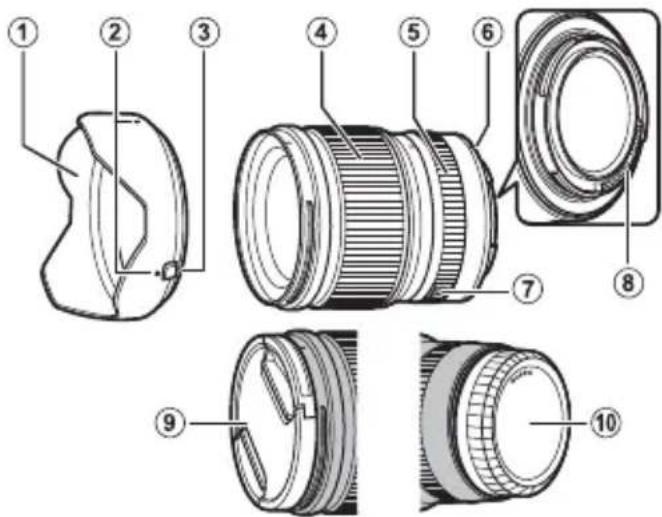

Descriptif de l'objectif

GF23mmF4 R LM WR

① Pare-soleil
② Repères de fixation
③ Bouton de déverrouillage du pare-soleil
④ Bague de mise au point
⑤ Bouton de déverrouillage de la bague des ouvertures
⑥ Repères de fixation (focale)
⑦ Bague des ouvertures
⑧ Contacts du signal de l'objectif
⑨ Bouchon avant d'objectif
⑩ Bouchon arrière d'objectif

① La monture d'objectif comprend une bague en caoutchouc garantissant l'étanchéité de l'objectif à la poussière et aux éclaboussures. Il est possible de faire remplacer cette bague dans tout centre de réparation FUJIFILM (service payant).

Accessoires fournis

• Bouchon avant d'objectif
• Bouchon arrière d'objectif

• Pare-soleil
• Étui souple d'objectif

FRANÇAIS

FR-5

Fixation de l'objectif

Consultez le manuel de l'appareil photo pour savoir comment installer et retirer les objectifs.

① Cet objectif est destiné exclusivement aux montures FUJIFILM G et ne peut pas être utilisé avec les montures X.

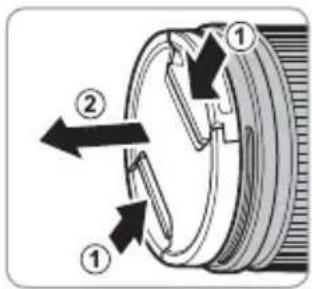

Retrait des bouchons

Retirez les bouchons comme indiqué.

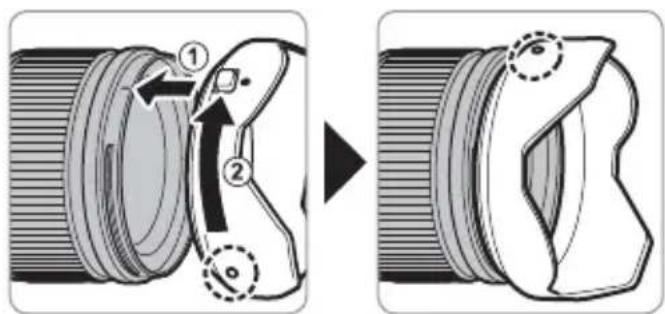

Fixation du pare-soleil

Lorsqu'ils sont fi xés, les pare-soleil réduisent les refl ets parasites et protègent la lentille frontale.

Retrait du pare-soleil

Pour retirer le pare-soleil, maintenez appuyé le bouton de déverrouillage du pare-soleil tout en faisant tourner ce dernier dans le sens inverse des aiguilles d'une montre.

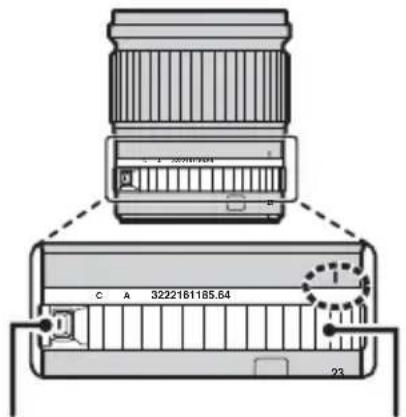

La bague des ouvertures

Tournez la bague des ouvertures de l'objectif pour choisir l'ouverture.

① C (I C A) : Réglez l'ouverture sur la valeur choisie avec la molette de commande de l'appareil photo.
② A (C A 3): Réglez l'ouverture sur la valeur choisie automatiquement par l'appareil photo.
③ Autres valeurs (5,64): Réglez l'ouverture sur la valeur sélectionnée.

Pour sélectionner C ou A, ou pour choisir une autre valeur après avoir sélectionné C ou A, appuyez sur le bouton de déverrouillage de la bague des ouvertures tout en tournant la bague des ouvertures.

C A 3222161185.64 23

Bouton de déverrouillage de la bague des ouvertures
Bague des ouvertures

Caractéristiques

Type	GF23mmF4 R LM WR
Construction optique	15 lentilles en 12 groupes (comprend 2 éléments asphériques, 3 élément à dispersion extra basse (ED) et 1 élément à dispersion ultra-basse (Super ED))
Focale (équivalent au format 35 mm)	f=23 mm (18 mm)
Angle de champ 99,9°
Ouverture max. f/4
Ouverture min. f/32
Contrôle de l'ouverture
Nombre de lamelles	9 (ouverture de diaphragme circulaire)
Incréments	13 EV (19 arrêts)
Plage de mise au point (mesures effectuées à partir du plan focal)	38 cm – ∞
Grossissement max. 0,09 ×
Dimensions extérieures:Diamètre × Longueur* (environ)* distance à partir du plan d'appui de la monture d'objectif de l'appareil photo	89,8 × 103,0 mm
Poids* (environ)* sans les bouchons et le pare-soleil	845 g
Diamètre du filtre	82 mm

① Des améliorations peuvent être apportées aux caractéristiques et au design sans avis préalable.
① Du fait de la construction de l'objectif, « l'indicateur de distance » affiché par l'appareil photo peut dans certains cas différer de la distance de mise au point réelle. N'utilisez « l'indicateur de distance » qu'à titre indicatif.
Cet objectif se sert de moteurs linéaires pour assurer une mise au point rapide et précise tout en garantissant une parfaite qualité d'image. Lors de l'extinction de l'appareil photo, le retrait de l'objectif du boîtier, ou l'activation de la fonction de lecture, il est possible d'entendre un bruit et de ressentir une légère vibration, dus à la séparation des aimants des moteurs linéaires. C'est un phénomène tout à fait normal qui n'a aucune incidence sur la qualité de l'image ou la performance optique.
