РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GF23mmF4 R LM WR FUJIFILM

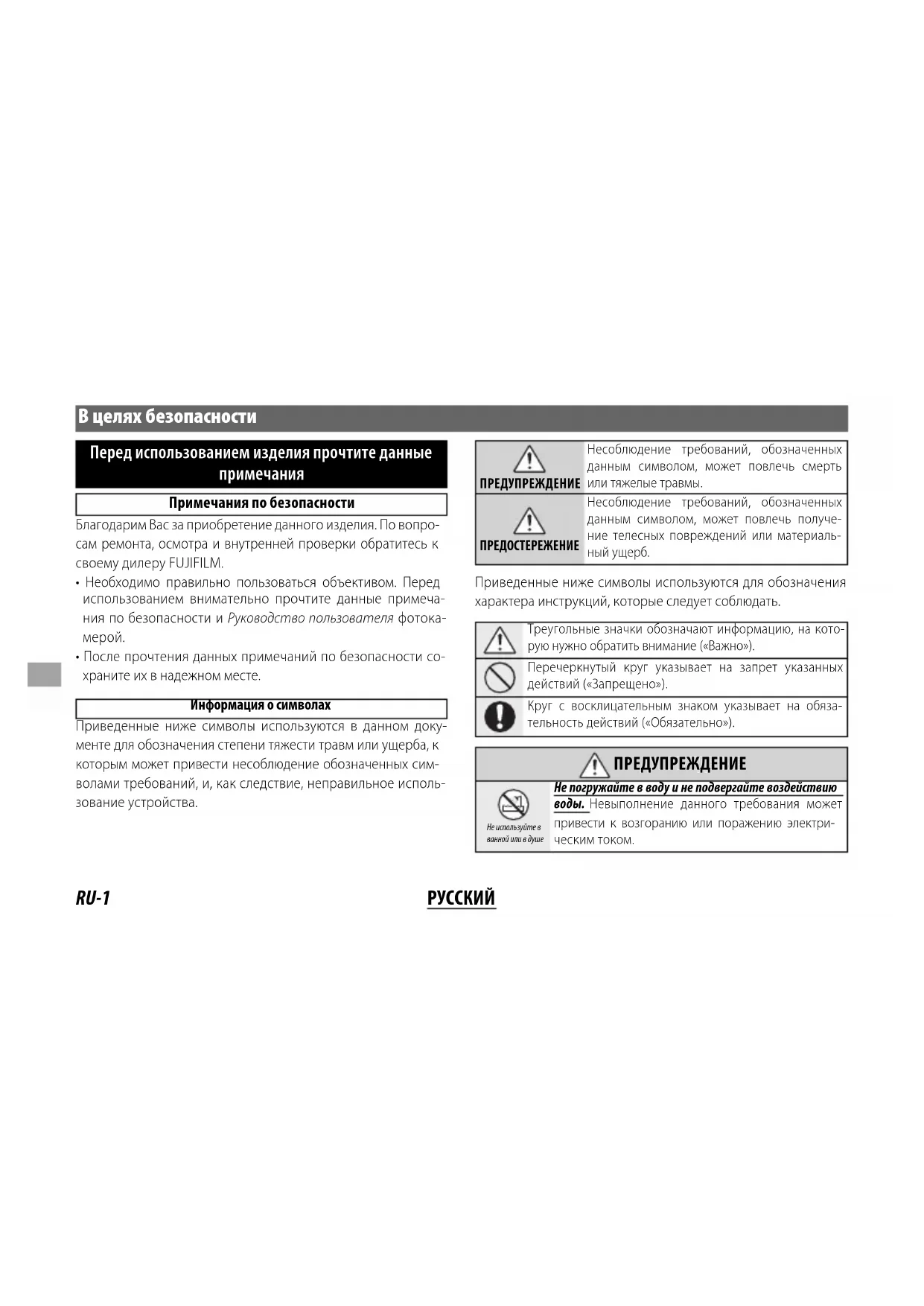

В целях безопасности

Перед использованием изделия прочтите данные примечания

Примечания по безопасности

Благодарим Вас за приобретение данного изделия. По вопросам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру FUJIFILM.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примечания по безопасности и Руководство пользователя фотокамерой.
• После прочтения данных примечаний по безопасности сохраните их в надежном месте.

Информация о символах

Приведенные ниже символы используются в данном документе для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное использование устройства.

ПРЕДУПРЕЖДЕНИЕ	Несоблюдение требований, обозначенныхданным символом, может повлечь смертьили тяжелые травмы.
[wy85]ПРЕДОСТЕРЕЖЕНИЕ	Несоблюдение требований, обозначенныхданным символом, может повлечь полученне телесных повреждений или материальный ущерб.

Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать.

	Треугольные значки обозначают информацию, на которую нужно обратить внимание («Важно»).
	Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).
	Круг с восклицательным знаком указывает на обязательность действий («Обязательно»).

		ПРЕДУПРЕЖДЕНИЕ
Не используйте в вонной или в душе	Не погружайте в воду и не подвергайте воздействию воды.Невыполнение данного требования может пригости к возгоранию или поражению электрическ [23КУ]ком.

ПРЕДУПРЕЖДЕНИЕ
Не разбирайте	Не разбирайте (не открывайте корпус). Несоблюдение этой меры предосторожности может привести к возгоранию, поражению электрическим током или возникновению травм из-за неправильной работы изделия.
[К6Z8]Не прогайте внутренние детали	Если корпус разбился в результате падения или другого чрезвычайного происшествия, не прогайте открытые детали. Несоблюдение этой меры предосторожности может привести к поражению электрическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей. Немедленно выньте батарею фотокамеры, соблюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для консультации.
	Не кладите на неустойчивые поверхности. Изделие может упасть, вызвав травму.
	Не смотрите на солнце через объективскатели фотокамеры. Несоблюдение данной меры предосторожности может привести к необратимому нарушению зрения.

⚠️ ПРЕДОСТЕРЕЖЕНИЕ
	Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах, где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
	Не оставляйте на прямом солнечном свету или в местах, подверженных воздействию высоких температур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию.
	Храните в местах, не доступных для маленьких детей. В руках ребенка данное изделие может стать причиной телесных повреждений.
	Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током.
и видои-	Во время съемки объектов, освещенных сзади, не допускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце находится в кадре или рядом с ним, может вызвать возгорание или ожоги.
ПРЕДОСТЕРЕЖЕНИЕ
	Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него не падает прямой солнечный свет. Солнечный свет, сфокусированный объективом, может вызвать возгорание или ожоги.
	Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму.

Утилизация электрического и электронного оборудования в домашних условиях

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне:

Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования.

Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут возникнуть в результате несоответствующей утилизации данного изделия.

Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторичному использованию отходов или в магазин, где вы приобрели изделие.

В странах за пределами Европейского союза, Норвегии, Исландии и Лихтенштейна: Если необходимо утилизировать даннос изделис, включая батареи или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.

Перед использованием данного изделия

Некоторые функции объектива недоступны с более ранними версиями прошивки фотокамеры. Обязательно обновите прошивку фотокамеры до последней версии. Инструкции по просмотру версии прошивки фотокамеры и обновлению прошивки фотокамеры доступны на следующем веб-сайте: http://www.fujifilm.com/support/digital_cameras/software/#firmware

В случае, если у Вас нет доступа к компьютеру, обратитесь за поддержкой к местному дистри- бьютору из списка "FUJIFILM Worldwide Network", поставленного с Вашей фотокамерой.

Уход за изделием

• При использовании бленды объектива не беритесь за фотокамеру и не держите ее толь бленду.
• Не допускайте загрязнения сигнальных контактов объектива.
• Пользуйтесь грушей для удаления пыли и пуха со стеклянных поверхностей объектива или фильтра. Для удаления пятен и отпечатков пальцев нанесите небольшое количество жидкости

для чистки объективов на мягкую, чистую хлопчатобумажную ткань или салфетку для чистки объективов и протрите объектив от центра к краям круговыми движениями, соблюдая осторожность, не оставляя разводов и не касаясь стекла пальцами.

• Никогда не используйте для чистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Закройте крышку объектива и крышку байонета объектива, когда объектив не используется.

- Храните объектив и фильтр в прохладных, сухих местах, чтобы предотвратить образование плесени и коррозии. Не храните в местах, где на него попадает прямой солнечный свет, или рядом с нафталиновыми или камфорными шариками от моли.

перегите объектив от влаги. Коррозия может нанести непоправимый ущерб. При попадании дождевых капель или брызг воды их следует вытереть.

- Если объектив оставить в местах, подвергающихся воздействию высоких температур, то это может повредить или деформировать его.

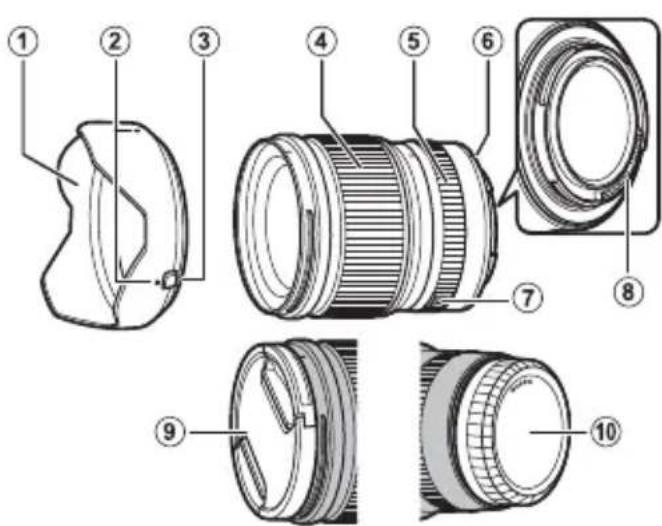

Части объектива

GF23mmF4 R LM WR

① Бленда объектива
② Метки для установки
③ Защелка бленды
④ Фокусировочное кольцо
⑤ Разблокировка кольца диафрагмы
⑥ Метки для установки (фокусное расстояние)
⑦ Кольцо диафрагмы
⑧ Сигнальные контакты объектива
⑨ Крышка объектива
⑩ Крышка байонета объектива

①Крепление объектива имеет резиновое кольцо, которое обеспечивает защиту объектива от пыли и брызг. Кольцо можно заменить в любом сервисном центре FUJIFILM за отдельную плату.

Прилагаемые принадлежности

• Крышка объектива
  • Крышка байонета объектива

• Бленда объектива
• Чехол для объектива

RU-5

РУССКИЙ

Установка объектива

См. руководство пользователя фотокамерой для получения информации об установке и снятии объектива.

①Данный объектив предназначен исключительно для использования с байонетами FUJIFILM G и не может быть использован с байонетами X.

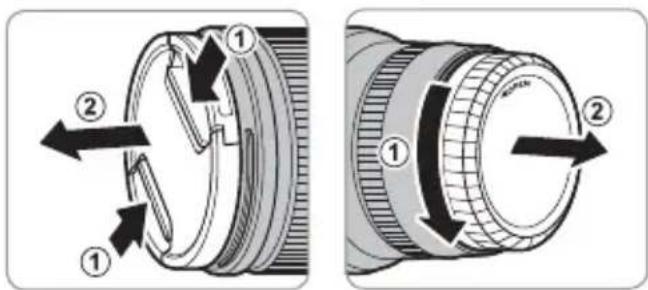

Снятие крышек

Снимите крышки, как показано на рисунке.

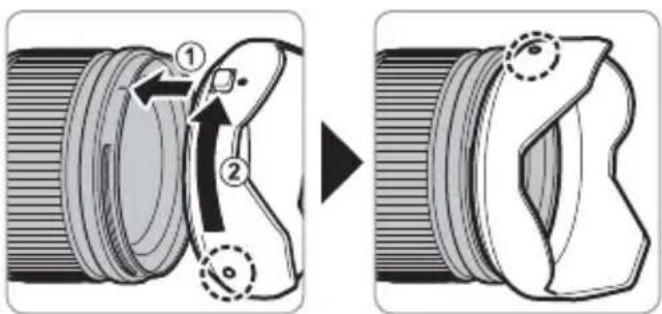

При подсоединении бленды объектива уменьшают блики и защищают переднюю линзу.

Чтобы снять бленду, на- жмите и удерживайте защелку, вращая бленду против часовой стрелки.

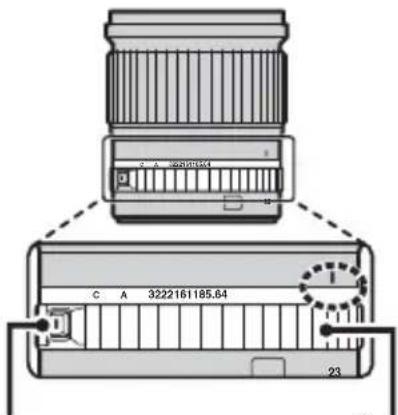

Поверните кольцо диафрагмы объектива для выбора величины диафрагмы (число f).

① С (ССА): Установите диафрагму на значение, выбранное с помощью диска управления фотокамерой.

② A (1/3): Установите диафрагму на значение, выбранное фотокамерой автоматически.

③ Другие значения (1/5,64): Установите диафрагму на выбранное значение.

- Выберите С или А или же, чтобы выбрать другое значение после выбора С или А, нажмите разблокировку кольца диафрагмы, поворачивая кольцо диафрагмы.

C A 3222161185.64 23

Разблокировка кольца диафрагмы
Кольцо диафрагмы

Технические характеристики

Тип	GF23mmF4 R LM WR
Устройство объектива	15 линз в 12 группах (включает 2 асферических элемента, 3 элемент сверхнизкой дисперсии и 1 элемент суперсверхнизкой дисперсии)
Фокусное расстояние (эквивалент формата 35 мм)	f=23 мм (18 мм)
Угол зрения 99,9°
Макс. диафрагма	f/4
Мин. диафрагма	f/32
Управление диафрагмойКоличество лезвий 9 (округленное отверстие диафрагмы)Размер раскрытия объектива	13 EV (19 раскрытий)
Диапазон фокусировки (измеряется от фокальной плоскости)	38 см—∞
Макс. увеличение 0,09 ×
Внешние размеры: Диаметр × длина* (прибл.)* расстояние от крепежного фланца объектива фотокамеры	89,8 × 103,0 мм
Вес* (прибл.) * без крышек и бленд	845 g
Размер фильтра	82 мм

① Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления.

① В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.

Этот объектив использует линейные двигатели для обеспечения быстрой и точной автофокусировки с одновременным сохранением высокого качества изображения. Когда камера выключена, объектив отсоединен от корпуса камеры или функция воспроизведения включена, может быть слышен звук или может возникнуть легкая физическая вибрация вследствие отключения магнитов линейного двигателя. Это совершенно нормально и не будет отрицательно влиять на качество изображения или производительность объектива.
