Typ produktu	Obiektyw szerokokątny do aparatów Fujifilm GFX
Mocowanie	Fujifilm G
Ogniskowa	23 mm (odpowiednik 18 mm w formacie 24x36)
Maksymalna przysłona	f/4
Minimalna przysłona	f/32
Kąt widzenia	99,9°
Budowa optyczna	15 soczewek w 12 grupach (2 asferyczne, 3 ED, 1 Super ED)
Liczba listków przysłony	9 (okrągła)
Zakres ostrzenia	38 cm do nieskończoności
Maksymalne powiększenie	0,09×
Średnica filtra	82 mm
Wymiary (średnica × długość)	89,8 × 103,0 mm
Waga (bez osłon i przeciwsłonecznej)	845 g
Silnik	Silnik liniowy do szybkiego i cichego autofokusa
Uszczelnienie	Tak (odporność na kurz i zachlapania)
Akcesoria w zestawie	Przódkowa pokrywka, tylna pokrywka, przeciwsłoneczna, miękki futerał
Główne funkcje	Ręczne ustawianie ostrości, pierścień przysłony z detentem, przycisk zwalniania
Konserwacja i czyszczenie	Czyszczenie za pomocą dmuchawy i miękkiej szmatki; unikać rozpuszczalników organicznych
Bezpieczeństwo	Nie patrzeć przez obiektyw na słońce; unikać wstrząsów i ekstremalnych temperatur
Możliwość naprawy	Wymienny pierścień uszczelniający w autoryzowanym centrum FUJIFILM

Często zadawane pytania - GF23mmF4 R LM WR FUJIFILM

Jakie aparaty są kompatybilne z obiektywem GF23mmF4 R LM WR?

Obiektyw jest przeznaczony wyłącznie do aparatów Fujifilm z mocowaniem G (seria GFX). Nie jest kompatybilny z mocowaniem X.

Jak zamontować przeciwsłoneczną?

Wyrównaj oznaczenie mocowania przeciwsłonecznej z oznaczeniem na obiektywie, a następnie przekręć zgodnie z ruchem wskazówek zegara aż do kliknięcia. Aby zdjąć, naciśnij przycisk zwalniania, obracając przeciwnie do ruchu wskazówek.

Co oznaczają pozycje C i A na pierścieniu przysłony?

Pozycja C umożliwia regulację przysłony za pomocą pokrętła aparatu. Pozycja A aktywuje tryb automatyczny, w którym aparat wybiera przysłonę. Aby przejść z C/A na wartość ręczną, naciśnij przycisk zwalniania.

Jak czyścić obiektyw?

Użyj dmuchawy, aby usunąć kurz, następnie delikatną szmatkę lekko nasączoną płynem do czyszczenia optyki. Wycieraj okrężnie od środka na zewnątrz. Nigdy nie używaj rozpuszczalników takich jak benzen.

Czy obiektyw jest odporny na warunki atmosferyczne?

Tak, jest zaprojektowany, aby wytrzymać kurz i zachlapania. Mocowanie jest wyposażone w wymienny pierścień uszczelniający. Należy jednak unikać całkowitego zanurzenia.

Dlaczego słyszę hałas i czuję wibracje podczas wyłączania?

To zjawisko jest normalne ze względu na silnik liniowy. Gdy aparat się wyłącza, magnesy rozdzielają się, powodując lekki hałas i wibracje. Nie wpływa to na jakość obrazu.

Jaka jest minimalna odległość ostrzenia?

Minimalna odległość wynosi 38 cm od płaszczyzny ogniskowej (matrycy). Pozwala to fotografować stosunkowo bliskie obiekty obiektywem szerokokątnym.

Czy mogę używać filtrów na tym obiektywie?

Tak, średnica filtra wynosi 82 mm. Można przykręcić filtry UV, polaryzacyjne, ND itp. Upewnij się, że nie kolidują z przeciwsłoneczną.

Jak przechowywać obiektyw, gdy nie jest używany?

Załóż przednią i tylną pokrywkę. Przechowuj w chłodnym, suchym miejscu, z dala od bezpośredniego światła słonecznego i środków chemicznych (naftalina). Użyj dołączonego miękkiego futerału.

Co zrobić, jeśli styki elektryczne obiektywu są brudne?

Delikatnie wyczyść styki suchą, niestrzępiącą się szmatką. Unikaj rozpuszczalników. Brud może zakłócić komunikację między obiektywem a korpusem.

INSTRUKCJA OBSŁUGI GF23mmF4 R LM WR FUJIFILM

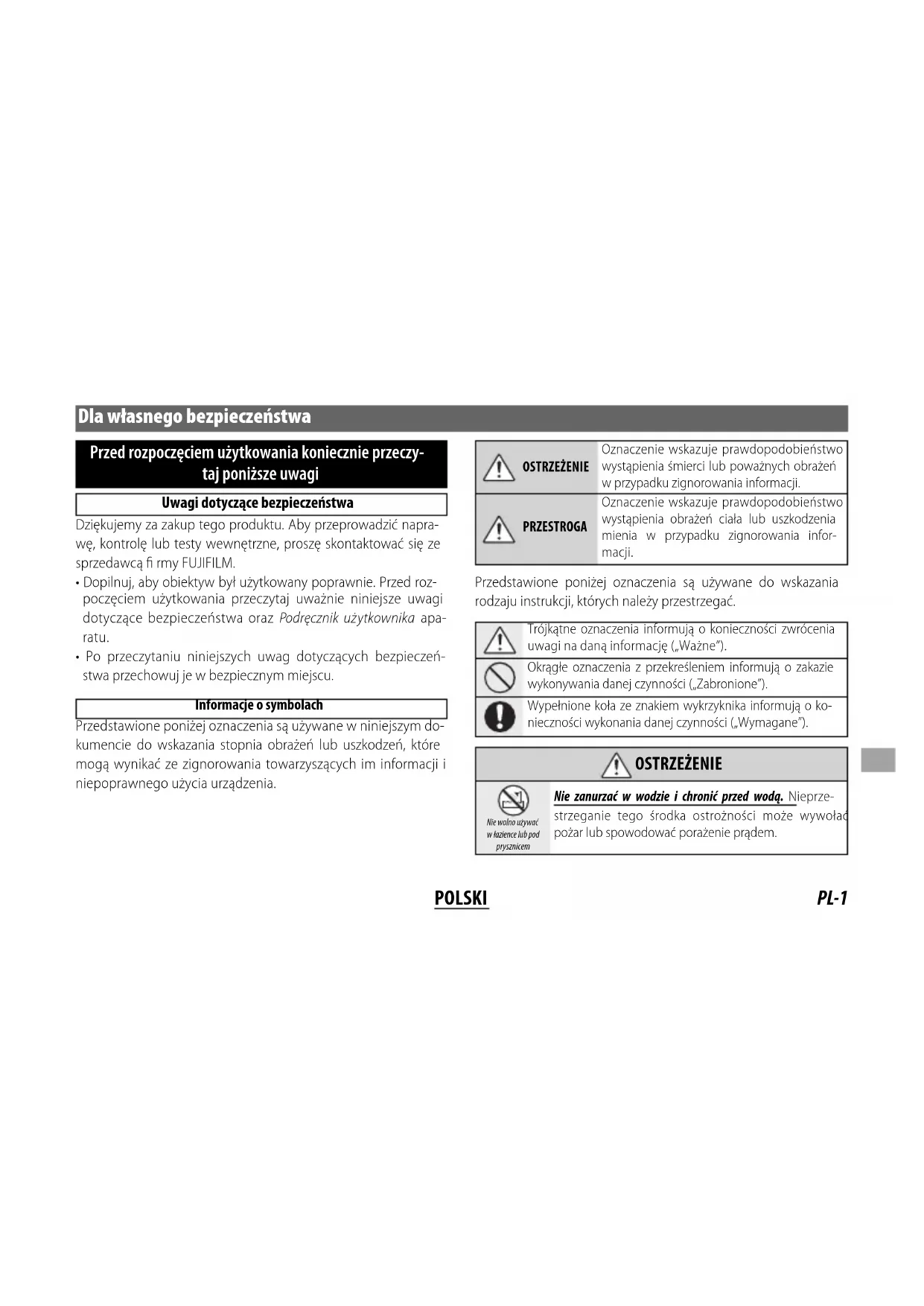

Dla własnego bezpieczeństwa

Przed rozpoczęciem użytkowania koniecznie przeczy- taj poniższe uwagi

Uwagi dotyczące bezpieczeństwa

Dziękujemy za zakup tego produktu. Aby przeprowadzić naprawę, kontrolę lub testy wewnętrzne, proszę skontaktować się ze sprzedawcą fi rmy FUJIFILM.

• Dopilnuj, aby obiektyw był użytkowany poprawnie. Przed rozpoczęciem użytkowania przeczytaj uważnie niniejsze uwagi dotyczące bezpieczeństwa oraz Podręcznik użytkownika aparatu.
• Po przeczytaniu niniejszych uwag dotyczących bezpieczeństwa przechowuj je w bezpiecznym miejscu.

Informacje o symbolach

Przedstawione poniżej oznaczenia są używane w niniejszym dokumencie do wskazania stopnia obrażeń lub uszkodzeń, które mogą wynikać ze zignorowania towarzyszących im informacji i niepoprawnego użycia urządzenia.

	OSTRZEŻENIE	Oznaczenie wskazuje prawdopodobieństwo wystąpienia śmierci lub poważnych obrażeń w przypadku zignorowania informacji.
[XGBH]	PRZESTROGA	Oznaczenie wskazuje prawdopodobieństwo wystąpienia obrażeń ciała lub uszkodzenia mienia w przypadku zignorowania informacji.

Przedstawione poniżej oznaczenia są używane do wskazania rodzaju instrukcji, których należy przestrzegać.

	Trójkątne oznaczenia informują o konieczności zwrócenia uwagi na daną informację („Ważne“).
	Okrągłe oznaczenia z przekreśleniem informują o zakazie wykonywania danej czynności („Zabronione“).
	Wypełnione koła ze znakiem wykrzyknika informują o konieczności wykonania danej czynności („Wymagane“).

		OSTRZEŻENIE
Nie wolno używać w łażience lub pod prysznicem	Nie zanurzać w wodzie i chronić przed wodą. Nieprze-strzeganie tego środka ostrożności może wywołać pożar lub spowodować porażenie prądem.

OSTRZEŻENIE
Nie wolno demon-tować	Nie wolno demontować urządzenia (nie otwierać obu-dowy). Nieprzestrzeganie tego zalecenia może pro-wadzić do wybuchu pożaru, porażenia prądem lub uszkodzenia ciała spowodowanych nieprawidłowym działaniem produktu.
Nie dotykać części we-wnętrznych	W przypadku, gdy obudowa pęknie, na przykład w wyniku upadku, nie dotykać odkrytych części. Nieprzestrzeganie tego zalecenia może prowadzić do porażenia prądem lub uszkodzenia ciała spowodowanych dotknięciem uszkodzonych części. Natychmiast wyjąć akumulator z aparatu, zachowując ostrożność w celu uniknięcia porażenia prądem lub zranienia, a następnie zanieść pro-dukt do miejsca zakupu po poradę.
	Nie stawiać na niestabilnych powierzchniach. Produkt może spaść i spowodować obrażenia ciała.
	Nie patrzeć na słońce przez obiektyw ani przez wizjery apa-ratu. Nieprzestrzeganie tego zalecenia może spowo-dować trwałe uszkodzenie wzroku.

⚠ PRZESTROGA
	Nie używać ani nie przechowywać w miejscach narażonych na działanie pary lub dymu, ani w miejscach bardzo wilgotnych lub skrajnie zapylonych. Nieprzestrzeganie tego środka ostrożności może wywołać pożar lub spowodować porażenie prądem.
	Nie pozostawiać w miejscach narażonych na bezpośrednie działanie promieni słonecznych lub bardzo wysokiej temperatury, np. w zamkniętym pojeździe w słoneczny dzień. Nieprzestrzeganie tego środka ostrożności może wywołać pożar.
	Przechowywać w miejscu niedostępnym dla dzieci. Urządzenie może spowodować obrażenia, gdy znajdzie się w rękach dziecka.
	Nie dotykać mokrymi rękami. Nieprzestrzeganie tego środka ostrożności może spowodować porażenie prądem.
	Podczas fotografowania pod słońce nie umieszczać słońca w kadrze. Światło słoneczne zogniskowane w aparacie, gdy słońce znajduje się w kadrze lub w pobliżu kadru, może spowodować pożar lub poparzenia.
	Kiedy produkt nie jest używany, należy założyć pokrywki obiektywu na miejsce i przechowywać obiektyw w miejscu chronionym przed bezpośrednim nasłonecznieniem. Światło słoneczne zogniskowane przez obiektyw może wywołać pożar lub spowodować poparzenia.

PRZESTROGA

Nie przenosić aparatu ani obiektywu przymocowanych do statywu. Produkt może spaść lub w coś uderzyć, powodując obrażenia ciała.

Utylizacja zużytych urządzeń elektrycznych i elektronicznych w gospodarstwach domowych

W Unii Europejskiej, Norwegli, Islandii i Liechtensteinie: Ten symbol umieszczony na produkcie lub w instrukcji obsługi i gwarancji oraz/lub na opakowaniu oznacza, że tego produktu nie należy traktować jak zwykłego odpadu z gospodarstw domowych. Należy go natomiast oddać do odpowiedniego punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych.

Dzięki właściwej utylizacji tego produktu pomagasz uniknąć potencjalnie negatywnych skutków dla środowiska i zdrowia ludzi, na które mogłoby mieć wpływ nieodpowiednie pozbycie się tego produktu.

Recykling materiałów pomaga oszczędzać zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, skontaktuj się lokalnym urzędem miasta, fi rmą odpowiadającą za wywóz odpadów lub miejscem sprzedaży produktu.

W krajach poza Unią Europejską, Norwegią, Islandią i Liechtensteinem: Jeśli chcesz pozbyć się tego produktu wraz z bateriami lub akumulatorami, skontaktuj się z lokalnymi władzami i zapytaj o właściwy sposób utylizacji.

POLSKI

PL-3

Przed rozpoczęciem użytkowania tego produktu

Niektóre funkcje obiektywu nie są dostępne w przypadku starszych wersji oprogramowania sprzętowego aparatu. Pamiętaj, aby zaktualizować oprogramowanie sprzętowe aparatu do najnowszych wersji. Wskazówki jak sprawdzić wersję oprogramowania aparatu oraz jak uaktualnić oprogramowanie aparatu znajdują się na następującej stronie internetowej:

Jeśli nie masz dostępu do komputera, pomoc można uzyskać u lokalnego dystrybutora, którego znajdziesz na liście znajdującej się w materiale „Ogólnoświatowa sieć FUJIFILM”, dołączonym do aparatu.

Pielęgnacja produktu

• Podczas korzystania z osłony przeciwsłonecznej nie podność aparatu ani go nie trzymaj, chwytając tylko za osłonę.
• Utrzymuj styki sygnałowe obiektywu w czystości.
• Użyj gruszki, aby usunąć kurz i kłączki ze szklanych powierzchni obiektywu lub fi ltra. Aby usunąć pla-

my i odciski palców, nanieś niewielką ilość płynu do czyszczenia obiektywów na miękką i czystą bawełnianą ściereczkę lub ściereczkę do czyszczenia obiektywów i czyść obiektyw od środka na zewnątrz ruchem kolistym, uważając, by nie pozostawić rozmazanych smug i nie dotykać szkła palcami.

• Do czyszczenia obiektywu nigdy nie używaj rozpuszczalników organicznych, takich jak rozcieńczalnik do farb lub benzen.
• Kiedy obiektyw nie jest używany, zakładaj przednią i tylną pokrywkę obiektywu.
• Przechowuj obiektyw i fi ltr w chłodnym i suchym miejscu, aby zapobiec powstawaniu pleśni i rdzy. Nie przechowuj produktu w miejscu narażonym na bezpośrednie działanie promieni słonecznych ani razem z środkami przeciw molom zawierającymi naftę lub kamforę.
• Chron obiektyw przed wilgocią. Rdzewienie może spowodować nieodwracalne uszkodzenia. Zetrzyj krople deszczu i wody.
• Pozostawienie obiektywu w bardzo gorącym miejscu może spowodować jego uszkodzenie lub odkształcenie.

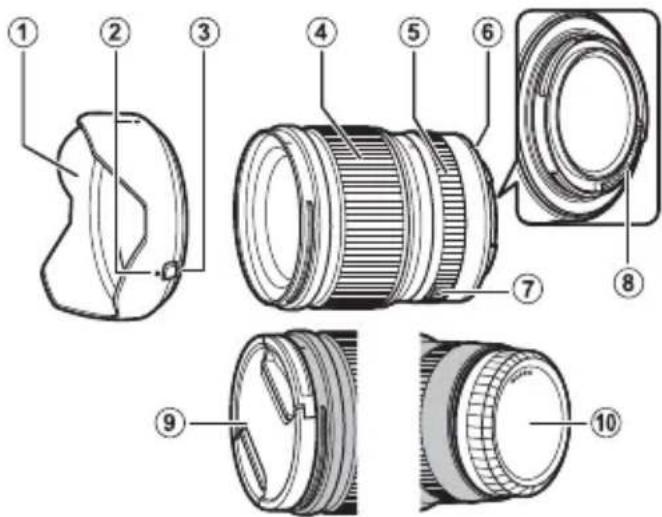

Części obiektywu

GF23mmF4 R LM WR

① Ostona przeciwsłoneczna
② Znaczniki mocowania
③ Zatrzask zwalniający osłony
④ Pierścień regulacji ostrości
⑤ Przycisk zwolnienia blokady pierścienia przysłony
⑥ Znaczniki mocowania (ogniskowa)
⑦ Pierścień regulacji przysłony
⑧ Styki sygnałowe obiektywu
⑨ Przednia pokrywka obiektywu
⑩ Tylna pokrywka obiektywu

①Mocowanie obiektywu posiada gumowy pierścień zabezpieczający obiektyw przed kurzem i wodą. Pierścień może zostać odpłatnie wymieniony w każdym centrum serwisowym FUJIFILM.

Dołączone akcesoria

• Przednia pokrywka obiektywu
  • Tylna pokrywka obiektywu

• Osłona przeciwsłoneczna obiektywu

• Miękki futerał na obiektyw

POLSKI

PL-5

Podłączanie obiektywu

Informacje na temat podłączania i odłączania obiektywów znajdują się w podręczniku użytkownika aparatu.

①Ten obiektyw jest przeznaczony wyłącznie do użytku w połączeniu z mocowaniami G FUJIFILM i nie można go używać z mocowaniami X.

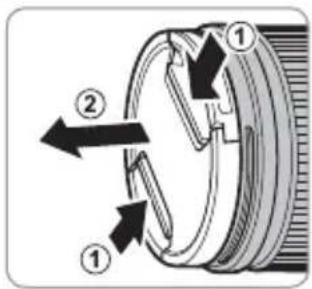

Zdejmowanie pokrywek

Zdejmij pokrywki zgodnie z ilustracją.

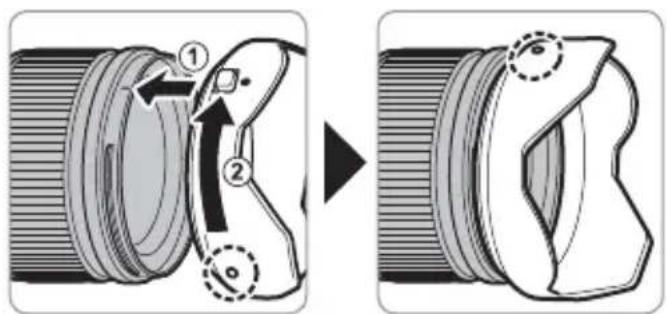

Podłączanie osłony przeciwsłonecznej

Po zamocowaniu, osłony przeciwsłoneczne redukują blask światła oraz chronią przednią część obiektywu.

Aby zdjąć osłone, należy nacisnąć i przytrzymać zatrzask zwalniający osłone, jednocześnie obracając osłone w lewo.

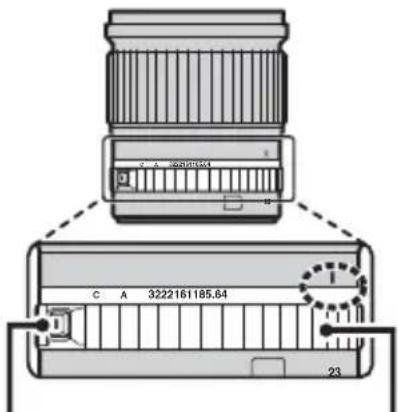

Obracaj pierścieniem przysłony obiektywu, aby wybrać wartość przysłony (liczbę f).

① C (I C a): ustaw przysłone na wartość wybraną pokrętem sterowania aparatu.
② A (1/3): ustaw przysłonę na wartość wybraną automatycznie przez aparat.
③ Inne wartości (5.64): ustaw przysłonę na wybraną wartość.

Aby wybrać C lub A albo wybrać inną wartość po wybraniu C lub A, naciskaj przycisk zwolnienia blokady pierścienia przysłony podczas obracania pierścienia przysłony.

Przycisk zwolnienia Pierścień przysłony blokady pierścienia przysłony

Dane techniczne

Typ	GF23mmF4 R LM WR
Budowa obiektywu	15 soczewek w 12 grupach (zawiera 2 soczewki asferyczne, 3 soczewkę o bardzo niskiej dyspersji (ED) i 1 soczewkę o super niskiej dyspersji (Super ED))
Ogniskowa (odpowiednik formatu małoobrazkowego - 35 mm)	f=23 mm (18 mm)
Kąt widzenia	99,9°
Maksymalna przysłona	f/4
Minimalna przysłona	f/32
Regulacja przysłonyLiczba listków 9 (zaokrąglony otwór przysłony)Rozmiar działki	1/3 EV (19 działek)
Zakres ostrości (mierzony od płaszczyzny ogniskowej)	38 cm—∞
Maksymalne powiększenie 0,09 ×
Wymiary zewnętrzne: Średnica × Długość* (ok.)* odległość od kołnierza mocowania obiektywu	∅89,8 × 103,0 mm
Ciężar* (ok.) * bez pokryweki osłon	845 g
Średnica fi ltra	∅82 mm

① Wprowadzanie ulepszeń może prowadzić do występowania niezapowiedzianych zmian danych technicznych i wygłądu.
① Ze względu na budowę obiektywu, „Wskaźnik odległości” wyświetlany przez aparat może w niektórych przypadkach różnić się od rzeczywistej odległości ogniskowania. „Wskaźnika odległości” należy używać tylko jako wskaźnik orientacyjny.
Ten obiektyw używa liniowych silników, aby zagwarantować szybkie i dokładne automatyczne ustawianie ostrości, przy jednocześnie zachowaniu najwyższej jakości obrazu. Podczas wyłączenia aparatu, odłączania obiektywu od korpusu aparatu lub włączania funkcji odtwarzania, słyszalny może być dźwięk i odczuwalne lekkie drganie z powodu rozłączania magnesów silników liniowych. Jest to całkowicie normalne zjawisko, które nie ma negatywnego wpływu na jakość obrazu ani na działanie obiektywu.
