BEDIENUNGSANLEITUNG GF23mmF4 R LM WR FUJIFILM

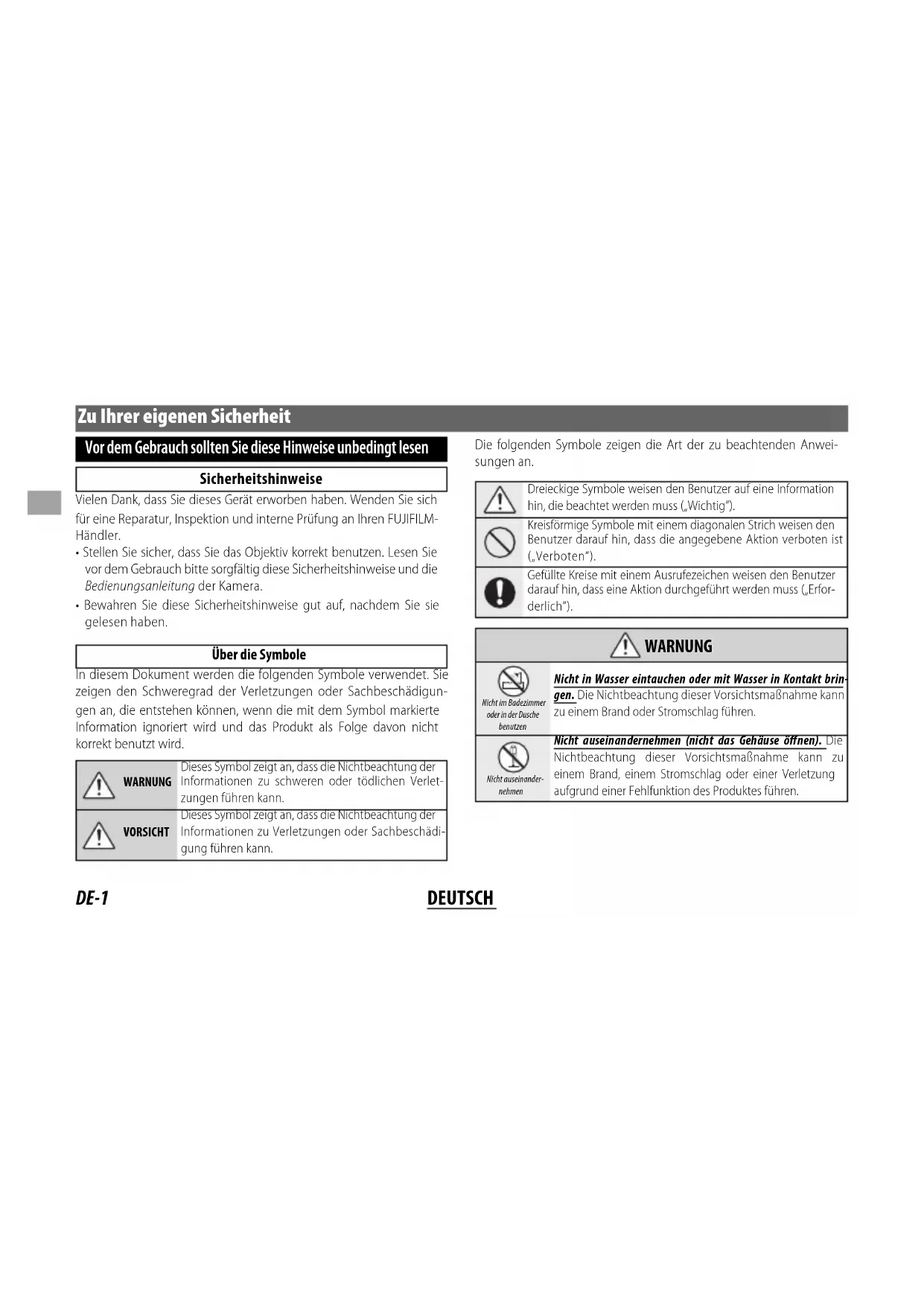

Zu Ihrer eigenen Sicherheit

Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich für eine Reparatur, Inspektion und interne Prüfung an Ihren FUJIFILM-Händler.

• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie gelesen haben.

Über die Symbole

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

	WARNUNG	Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.
	VORSICHT	Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachbeschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

	Dreieckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss („Wichtig“).
	Kreisförmige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist („Verboten“).
	Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss („Erforderlich“).

WARNUNG

Nicht im Badezimmer oder in der Dusche benutzen

Nicht auseinander- nehmen

Nicht in Wasser eintauchen oder mit Wasser in Kontakt bringen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

Nicht auseinandernehmen (nicht das Gehäuse öffnen). Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand, einem Stromschlag oder einer Verletzung aufgrund einer Fehlfunktion des Produktes führen.

		WARNUNG
Berühren Sie keineinternen Teile	Sollte das Gehäuse durch Herunterfallen oder einen anderenUnfall aufbrechen, berühren Sie die freiliegenden Teile nicht.Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen Entfernen Sie umgehend die Batterie der Kamera und achten Sie dabei darauf, eine Verletzung und einen Stromschlag zu vermeiden. Bringen Sie das Produkt dann zwecks weiterer Beratung in das Geschäft, wo sie es erworben haben.
	Nicht auf in herunterfall	n Flächen ablegen. Das Produkt könnte d dabei Verletzungen verursachen.
	Sehen Sie bei Kamera nicht Vorsichtsma Schädigung [BCTT]	ck durch das Objektiv oder die Sucher der in die Sonne. Bei Nichtbeachtung dieser me besteht die Gefahr einer dauerhaften Sehvermögens.
		VORSICHT
	Nicht an Orto Rauch ausg staubigen O nahme kan	venden oder aufbewahren, die Dampf oder sind, ebenso nicht an sehr feuchten oder die Nichtbeachtung dieser Vorsichtsmaß- nem Brand oder Stromschlag führen.

Entsorgung elektrischer und elektronischer Geräte in Privathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses

Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es zu einer entsprechenden Sammelstelle für zu recyclende elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses Produkts entstehen können.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt erworben haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins:

Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sich bitte an Ihre örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgung.

DE-3

DEUTSCH

Vor dem Gebrauch dieses Produkts

Einige Objektivfunktionen sind mit älteren Firmware-Versionen der Kamera nicht verfügbar. Aktualisieren Sie die Kamera-Firmware unbedingt auf die neueste Version. Eine Anleitung, wie die Firmware-Version der Kamera angezeigt und aktualisiert wird, steht auf folgender Internetseite:

Falls Sie keinen Zugang zu einem Computer haben, erhalten Sie Unterstützung bei einer der zuständigen Niederlassungen, die auf der Kamera-Beilage „FUJIFILM Worldwide Network“ aufgelistet sind.

Produktpflege

• Beim Gebrauch einer Sonnenblende sollten Sie nicht versuchen, die Kamera nur durch Anfassen an der Sonnenblende hochzuheben oder festzuhalten.
• Halten Sie die Signalkontakte des Objektivs sauber.
• Entfernen Sie mit einem Blasebalg Staub und Fusseln von der Glasoberfl ä che des Objektivs oder Filters. Geben Sie zum Entfernen von Schmutzfl ecken

und Fingerabdrücken eine kleine Menge Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder Objektivreinigungstuch und reinigen Sie in einer kreisförmigen Bewegung von der Mitte zu den Rändern hin. Achten Sie darauf, keine Schlieren zu hinterlassen oder das Glas nicht mit Ihren Fingern zu berühren.

• Verwenden Sie zum Reinigen des Objektivs auf keinen Fall organische Lösungsmittel wie Farbverdünner oder Waschbenzin.
• Bringen Sie die vorderen und hinteren Objektivdeckel an, wenn das Objektiv nicht benutzt wird.
• Bewahren Sie das Objektiv und den Filter an einem kühlen und trockenen Ort auf, um Schimmel- und Rostbildung zu vermeiden. Lagern Sie es nicht in direktem Sonnenlicht oder zusammen mit Mottenkugeln auf Naphtha- oder Campherbasis.
• Halten Sie das Objektiv trocken. Rosten kann zu irreparablen Schäden führen. Wischen Sie Regen und Wassertropfen ab.
• Wenn das Objektiv an sehr heißen Orten gelassen wird, kann dies zu Schäden oder Verkrümmungen führen.

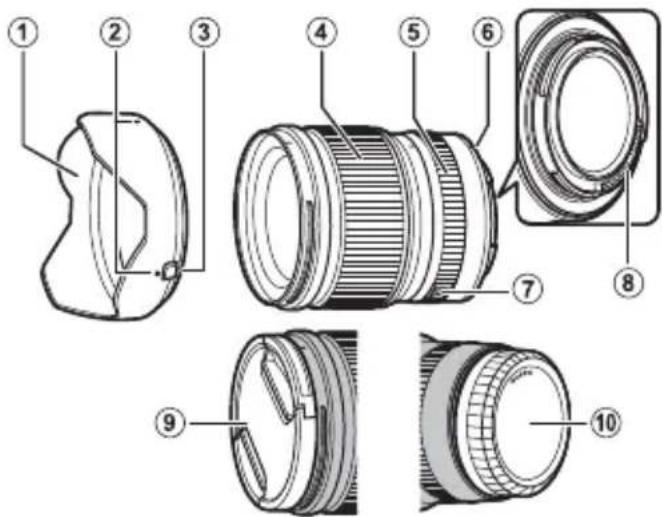

Teile des Objektivs

GF23mmF4 R LM WR

① Sonnenblende
② Markierungen für die Befestigung
③ Haubenverriegelungsfreigabe
④ Fokusring
⑤ Blendenringentriegelung
⑥ Markierungen für die Befestigung (Brennweite)
⑦ Blendenring
⑧ Signalkontakte des Objektivs
⑨ Vorderer Objektivdeckel
⑩ Hinterer Objektivdeckel

①Die Objektivbefestigung ist mit einem Gummiring ausgestattet, um sicherzugehen, dass das Objektiv gegen Staub und Spritzer abgedichtet bleibt. Der Ring kann gegen eine Gebühr bei jedem FUJIFILM-Servicecenter ausgetauscht werden.

Mitgeliefertes Zubehör

• Vorderer Objektivdeckel
- Hinterer Objektivdeckel

• Sonnenblende
• Objektivtasche

DE-5

DEUTSCH

Anbringen des Objektivs

Informationen zum Anbringen und Abnehmen von Objektiven fi nden Sie in der Bedienungsanleitung der Kamera.

① Dieses Objektiv ist ausschließlich für die Verwendung mit FUJI-G-Halterungen und kann nicht mit X-Halterungen verwendet werden.

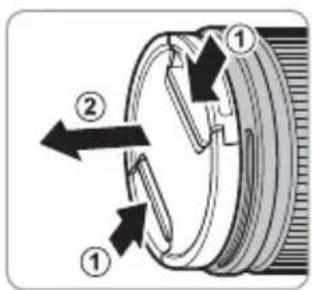

Abnehmen der Objektivdeckel

Nehmen Sie die Deckel wie in der Abbildung gezeigt ab.

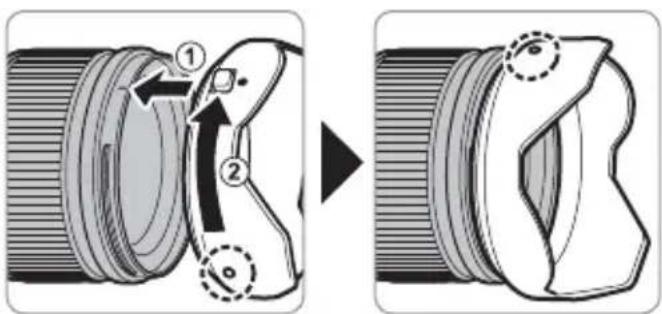

Anbringen der Sonnenblende

Die aufgesetzte Sonnenblende verringert den seitlichen Einfall von Streulicht und schützt die Frontlinse.

Um die Haube zu entfernen, drücken und halten Sie die Haubenverriegelungsfreigabe während die Haube gegen den Uhrzeigersinn gedreht wird.

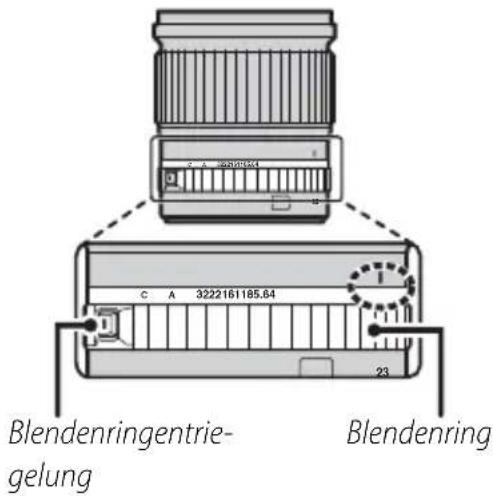

Drehen Sie den Blendenring des Objektivs, um die Blende auszuwählen (Blendenwert).

① C (C) : Die Blende wird auf den Wert eingestellt, der mit dem Einstellrad der Kamera gewählt wurde.
② A (1/2 A 3): Der Blendenwert wird von der Kamera automatisch gewählt.
③ Andere Werte (5.64): Die Blende wird auf den gewählten Wert eingestellt.

Um C oder A zu wählen oder nach der Einstellung von C oder A einen anderen Blendenwert auszuwählen, drücken Sie die Blendenringentriegelung, während Sie den Blendenring drehen.

C A 3222161185.64 Blendenringentrie- gelung Blendenring 23

Technische Daten

Typ	GF23mmF4 R LM WR
Objektivkonstruktion	15 Elemente in 12 Gruppen (einschließlich 2 asphärische Elemente, 3 Element mit sehr geringer Streuung, und 1 mit extrem geringer Streuung)
Brennweite (dem 35-mm-Format entsprechend)	f=23 mm (18 mm)
Bildwinkel 99,9°
Max. Blendenöff nung 4
Min. Blendenöff nung 32
Blendensteuerung
Anzahl der Lamellen	9 (abgerundete Blendenöffnung)
Abstände der Belichtungsstufen	13 EV (19 Belichtungsstufen)
Brennweitenbereich (von der Fokusebene gemessen)	38 cm–∞
Max. Vergrößerung 0,09 ×
Äußere Abmessungen: Durchmesser×Länge* (ca.)	89,8 × 103,0 mm
* Länge ab Bajonettaufl age
Gewicht* (ca.) * Objektivdeckel und Sonnenblenden ausgenommen	845 g
Filtergröße	82 mm

① Verbesserungen können zu unangekündigten Änderungen der technischen Daten und des äußeren Erscheinungsbildes führen.
① Aufgrund der Objektivkonstruktion kann die Entfernungsanzeige der Kamera in manchen Fällen von der tatsächlichen Fokussierentfernung abweichen. Benutzen Sie die Entfernungsanzeige nur zur Orientierung.
Dieses Objektiv verwendet Linearmotoren, um einen schnellen und genauen Autofokus zu gewährleisten und dabei die höchstmögliche Bildqualität zu erhalten. Wenn die Kamera ausgeschaltet wird, das Objektiv vom Kamerakörper abgenommen oder die Wiedergabefunktion eingeschaltet wird, kann es zu einem hörbaren Geräusch und leichten Vibrationen kommen, da die Magneten der Linearmotoren gelöst werden. Dies ist völlig normal und wird die Bildqualität oder Leistung des Objektivs nicht beeinträchtigen.

DE-9 DEUTSCH
