GF23mmF4 R LM WR - カメラ FUJIFILM - 無料のユーザーマニュアル

製品タイプ	富士フイルムGFXカメラ用広角レンズ
マウント	富士フイルムG
焦点距離	23mm（35mm判換算18mm）
最大絞り	F4
最小絞り	F32
画角	99.9°
光学構成	12群15枚（非球面2枚、ED3枚、スーパーED1枚）
絞り羽根枚数	9枚（円形）
最短撮影距離	38cm～∞
最大撮影倍率	0.09倍
フィルター径	82mm
大きさ（直径×長さ）	89.8×103.0mm
質量（キャップ・フード除く）	845g
駆動機構	リニアモーターによる高速・静音オートフォーカス
防塵・防滴	あり（防塵・防滴構造）
付属品	フロントキャップ、リアキャップ、フード、ソフトケース
主な機能	マニュアルフォーカス、クリック感のある絞りリング、ロックボタン
お手入れ方法	ブロアーと柔らかい布で清掃。有機溶剤は避ける。
安全上の注意	太陽を直視しない。衝撃や極端な温度を避ける。
修理可能性	富士フイルム認定サービスセンターで交換可能な防塵リング

よくある質問 - GF23mmF4 R LM WR FUJIFILM

GF23mmF4 R LM WRレンズに対応しているカメラは?

このレンズは富士フイルムGマウント（GFXシリーズ）専用です。Xマウントには対応していません。

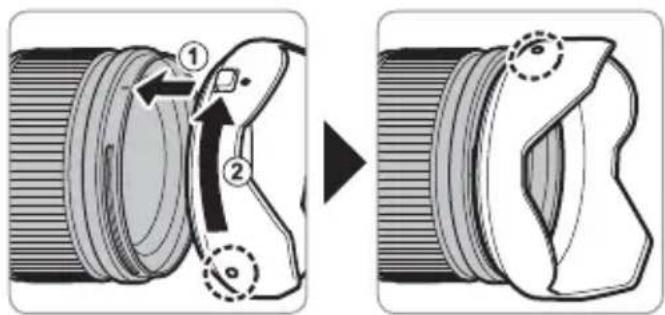

フードの取り付け方法は?

フードの取り付けマークをレンズのマークに合わせ、時計回りにカチッと音がするまで回します。取り外すときは、ロックボタンを押しながら反時計回りに回します。

絞りリングのCとAの位置は何を意味しますか?

Cの位置ではカメラ側のダイヤルで絞りを調整できます。Aの位置ではカメラが自動的に絞りを選択するオートモードになります。C/Aからマニュアル値に切り替えるには、ロックボタンを押してください。

レンズの掃除方法は?

ブロアーでほこりを落とした後、柔らかい布に少量のレンズクリーナーを含ませて拭きます。中心から外側に向かって円を描くように拭いてください。ベンゼンなどの溶剤は絶対に使用しないでください。

このレンズは防滴仕様ですか?

はい、防塵・防滴構造です。マウントには交換可能な防塵リングが装備されています。ただし、完全な水中での使用は避けてください。

電源を切るときに音と振動がするのはなぜですか?

これはリニアモーターによる正常な現象です。電源を切ると磁石が離れるため、わずかな音と振動が発生します。画質に影響はありません。

最短撮影距離は?

焦点面（センサー）から38cmです。広角レンズで比較的近い被写体を撮影することができます。

このレンズにフィルターは使えますか?

はい、フィルター径は82mmです。UV、偏光、NDなどのフィルターを取り付けられます。フードに干渉しないことを確認してください。

使用しないときのレンズの保管方法は?

前後キャップを装着し、直射日光や化学薬品（ナフタレンなど）を避け、涼しく乾燥した場所に保管してください。付属のソフトケースをご利用ください。

レンズの電気接点が汚れた場合は?

乾いた糸くずの出ない布で優しく拭いてください。溶剤は使用しないでください。汚れがあるとレンズとボディ間の通信に支障をきたすことがあります。

使用説明書 GF23mmF4 R LM WR FUJIFILM

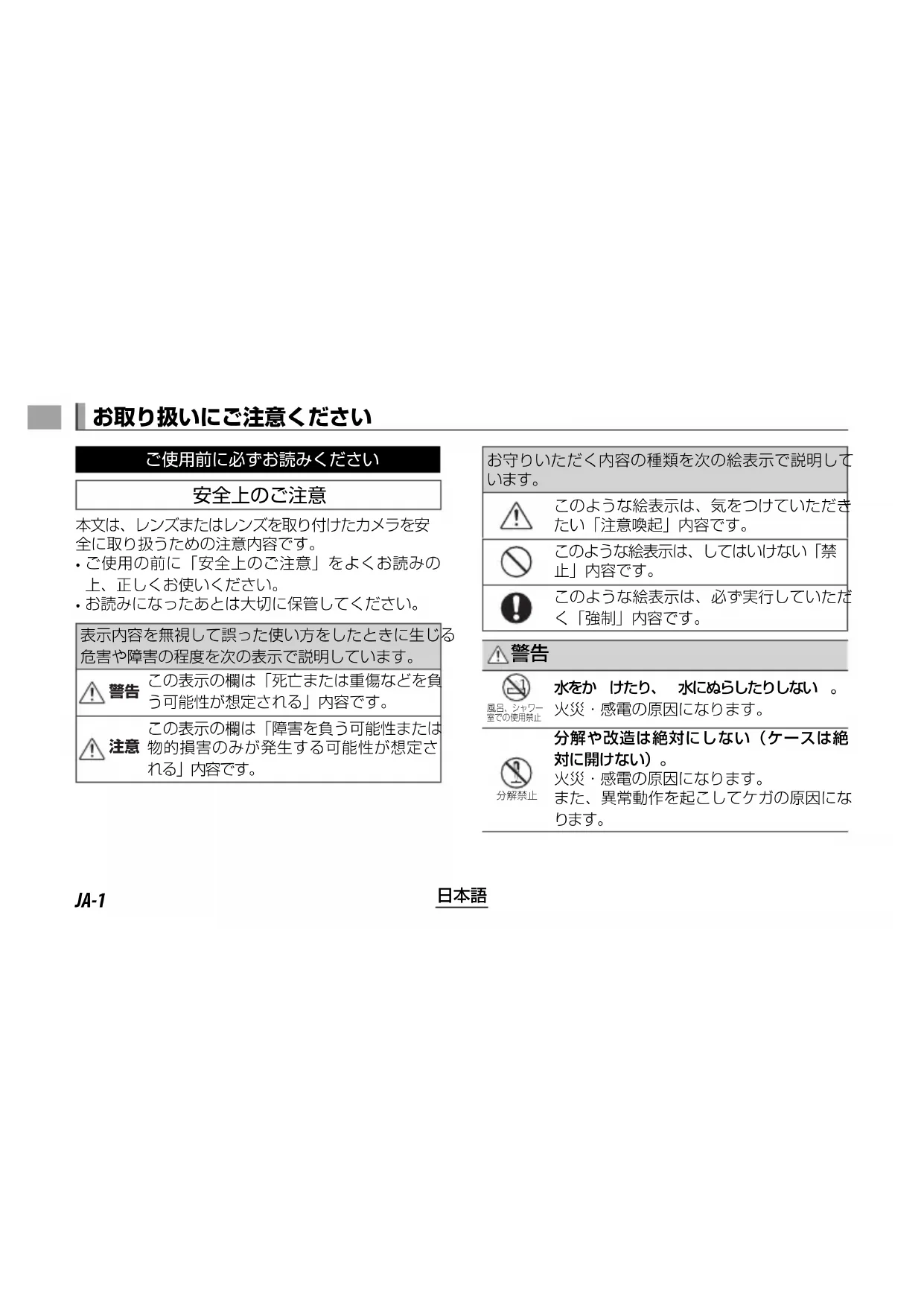

本文は、レンズまたはレンズを取り付けたカメラを安全に取り扱うための注意内容です。

• ご使用の前に「安全上のご注意」をよくお読みの上、正しくお使いください。
  ・お読みになったあとは大切に保管してください。

表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。

警告

この表示の欄は「死亡または重傷などを負う可能性が想定される」内容です。

注意

この表示の欄は「障害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。

お守りいただく内容の種類を次の絵表示で説明しています。
	このような絵表示は、気をつけていただきたい「注意喚起」内容です。
	このような絵表示は、してはいけない「禁止」内容です。
	このような絵表示は、必ず実行していただく「強制」内容です。

警告

風呂、シャワー 室での使用禁止

水をかけたり、水にぬらしたりしない。

火災・感電の原因になります。

分解禁止

分解や改造は絶対にしない（ケースは絶対に開けない）。

火災・感電の原因になります。

また、異常動作を起こしてケガの原因になります。

接触禁止	落下などによって破損し、内部が露出したときは、露出部に手を触れない。感電したり、破損部でけがをする原因になります。・感電やけがに注意して速やかにカメラの電池・バッテリーを取り出し、お買上げ店にご相談ください。
	不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、けがの原因になります。
	レンズまたはカメラで直接太陽をみない。失明や視力障害になる恐れがあります。
注意
	油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。
	異常な高温になる場所に置かない。窓を閉めきった自動車の中や、直射日光が当たる場所に置かないでください。火災の原因になることがあります。

	小さいお子様の手の届くところに置かない。けがの原因になることがあります。
	濡れた手で触らない。感電の原因になることがあります。
	逆光撮影では、画角から太陽を十分にはずす。太陽光がカメラ内部に直接入ることで、カメラ内で焦点を結び、火災ややけどの原因になることがあります。
	使用しない時は、レンズにキャップをつけ、太陽光のあたらない場所に保管する。太陽光が内部で焦点を結び、火災ややけどの原因になることがあります。
	三脚にカメラやレンズを取り付けたまま移動しない。転倒したり、ぶつけたりしてケガの原因になることがあります。

本製品をご使用する前に

カメラのファームウェアが古い場合は、レンズ機能の一部が使用できません。カメラのファームウェアを最新版に更新してください。ご使用のファームウェアのバージョンの確認方法やアップデート方法は以下のホームページをご覧ください。

http://fujifilm.jp/support/digitalcamera/download/パソコンをお持ちでない方は、カメラの使用説明書に記載のサポートセンターにお問い合わせください。

レンズのお手入れと取り扱い上のご注意

• レンズフードをレンズに装着した状態で、レンズフードだけを持たないでください。
• レンズ信号接点は汚さないようにご注意ください。
• レンズ・フィルターのガラス面の清掃はホコリを拭う程度にしてください。指紋がついたときは、レンズクロスやレンズペーパーに少

量のレンズクリーナーを含ませて、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。

• シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
• レンズをケースなどに入れるときは、必ずレンズフロントキャップとレンズリアキャップを取り付けてください。
• レンズ・フィルターを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。
• レンズを水に濡らすと、部品がサビつくなどして故障の原因となります。雨や水滴がついたときは、よく拭いて乾かしてください。
• ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、製品が変形することがあります。

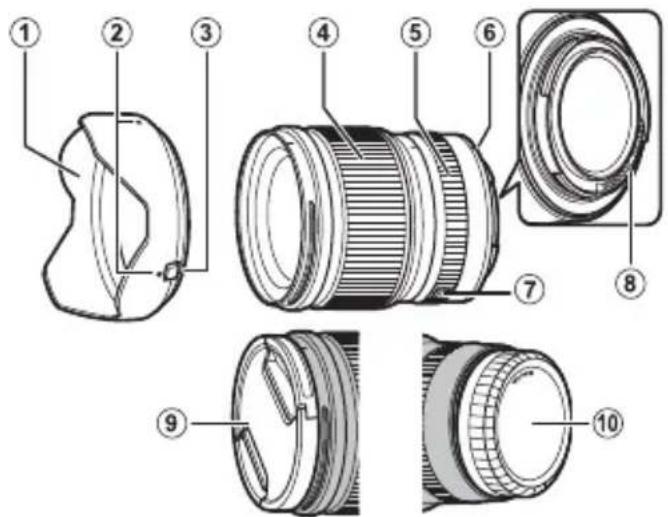

各部の名称

GF23mmF4 R LM WR

① レンズフード
② 取り付け指標
③ フードロック解除ボタン
④ フォーカスリング
⑤ 絞りリングロック解除ボタン
⑥ 取り付け指標（焦点距離）
⑦ 絞りリング
⑧ レンズ信号接点
⑨ レンズフロントキャップ
⑩ レンズリアキャップ

① このレンズでは、防塵・防滴性能を向上させるため、マウント部にゴムリングを使用しています。ゴムリングは有償にて富士フイルム修理サービスセンターで交換できます。

付属品一覧

• レンズフロントキャップ

• レンズリアキャップ

• レンズフード

• レンズポーチ

日本語

カメラへの取り付け方

カメラへの取り付け方・取り外し方については、カメラの使用説明書をご覧ください。

① 本製品は富士フイルム G マウント専用レンズです。 X マウントには装着できません。

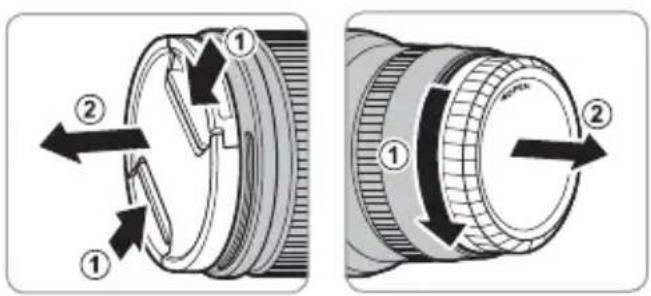

レンズキャップの取り外し方

レンズフードを取り付けると、画像に悪影響を及ぼす光線をカットし、レンズ面の保護にも役立ちます。

フードロック解除ボタンを押さえ、そのまま、反時計回りにフードを回転させて取り外してください。

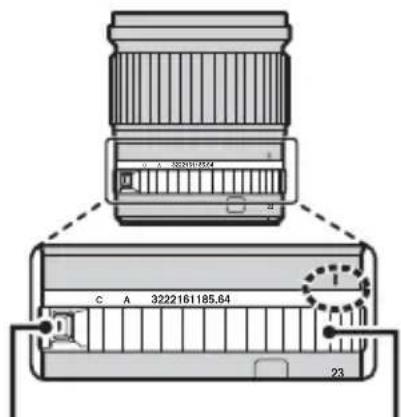

絞りリングで、撮影時の絞り(F 値)の設定方法を選択できます。

① C ポジション

絞りリングをCポジションに合わせると、カメラ本体のコマンドダイヤルで絞り（F値）を設定できます。

② A ポジション

絞りリングを A ポジションに合わせると、カメラが自動で撮影条件に適した絞り（F 値）を選択します。

③ 5,64 絞り目盛り（A/C ポジション以外）

絞りリングの目盛りで、絞り（F 値）を設定できます。

絞りリングを A/C ポジションに合わせるときや、A/C ポジションから解除するときは、絞りリングロック解除ボタンを押しながら絞りリングを回してください。

絞りリングロック 解除ボタン

絞りリング

JA-7

日本語

主な仕様

型式	GF23mmF4 R LM WR
レンズ構成	12群 15 枚(非球面レンズ 2 枚、異常分散レンズ 3 枚、スーパー ED レンズ 1 枚)
焦点距離	f=23mm (35mm判換算:18mm 相当)
画角	99.9°
最大口径比(開放絞り)	F4
最小絞り	F32
絞り形式
羽根枚数:	9 枚(円形絞り)
ステップ段差:	1/3 ステップ(全 19 段)
撮影距離範囲(撮像素子面からの距離)	38cm~∞
最大撮影倍率	0.09 倍
外形寸法 最大径×長さ(約)(先端よりマウント基準面まで)	φ 89.8mm × 103.0mm
質量(約)(レンズキャップ・フード含まず)	845g
フィルターサイズ φ	82mm

① 外観及び性能を改良のため、お断りなく一部変更する場合があります。
① 本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安としてお使い下さい。
◆ 本モデルでは、フォーカスレンズ群をリニアモーターで駆動することで、高画質かつ高速・高精度なオートフォーカスを実現しています。リニアモーターは構造上、通電されていない時は、フォーカスレンズ群がフリーになるため、レンズ単体の状態や、カメラの電源をOFFしたときや再生モードにしたときは、振ると音や振動が生じますが、品質・性能上は全く問題ありません。

日本語

For Your Safety

部件名称			有害物质
			铅*(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
本体		金属部件	×	○	○	○	○	○
		树脂部件	○	○	○	○	○	○
		光学部件	×	○	○	○	○	○
		基板部件	×	○	○	○	○	○
