HX1000i - Alimentation (PC) CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Modèle	CORSAIR HX1000i
Type d'alimentation	Alimentation modulaire entièrement numérique
Puissance	1000 Watts
Certification	80 PLUS Platinum
Tension d'entrée	100-240V
Connecteurs principaux	1 x 24-pin ATX, 2 x 4+4-pin CPU, 6 x PCIe, 12 x SATA, 8 x Molex
Dimensions	150 mm x 86 mm x 200 mm
Poids	3.6 kg
Ventilateur	Ventilateur de 140 mm, fonctionnement silencieux
Utilisation	Conçu pour les systèmes de jeu haut de gamme et les stations de travail
Maintenance	Pas de maintenance nécessaire, mais un nettoyage régulier du ventilateur est recommandé
Sécurité	Protection contre les surcharges, les courts-circuits et la surchauffe
Garantie	7 ans
Informations générales	Compatible avec le logiciel Corsair Link pour le suivi et le contrôle

FOIRE AUX QUESTIONS - HX1000i CORSAIR

Comment vérifier si l'alimentation CORSAIR HX1000i fonctionne correctement ?

Vous pouvez vérifier le bon fonctionnement de l'alimentation en utilisant un testeur d'alimentation ou en vous assurant que tous les câbles sont correctement connectés et que le système s'allume sans problème.

Que faire si mon PC ne s'allume pas avec l'alimentation CORSAIR HX1000i ?

Vérifiez que tous les câbles sont correctement connectés, notamment le câble ATX principal et le câble CPU. Assurez-vous également que l'interrupteur d'alimentation à l'arrière de l'unité est en position 'ON'.

Comment installer l'alimentation CORSAIR HX1000i dans mon boîtier PC ?

Installez l'alimentation en la plaçant dans le compartiment prévu à cet effet dans votre boîtier. Fixez-la avec les vis fournies et assurez-vous que les câbles sont correctement dirigés vers les composants de votre PC.

Quels câbles sont inclus avec l'alimentation CORSAIR HX1000i ?

L'alimentation CORSAIR HX1000i comprend des câbles pour le CPU, la carte mère, les disques durs, ainsi que des câbles PCIe pour les cartes graphiques. Consultez le manuel pour une liste complète.

Comment utiliser le logiciel Corsair Link avec l'alimentation HX1000i ?

Téléchargez et installez Corsair Link depuis le site Web de Corsair. Connectez l'alimentation à votre PC via le port USB et ouvrez le logiciel pour surveiller les performances et ajuster les paramètres.

L'alimentation CORSAIR HX1000i est-elle compatible avec tous les composants PC ?

L'alimentation HX1000i est compatible avec la plupart des composants PC, mais il est recommandé de vérifier les spécifications de votre carte mère et vos cartes graphiques pour vous assurer de la compatibilité.

Que faire si l'alimentation CORSAIR HX1000i émet un bruit anormal ?

Un bruit anormal peut indiquer un problème. Vérifiez que le ventilateur n'est pas obstrué et que l'alimentation est installée correctement. Si le bruit persiste, contactez le support technique de Corsair.

Comment nettoyer mon alimentation CORSAIR HX1000i ?

Débranchez l'alimentation de l'alimentation secteur, puis utilisez un aspirateur à faible puissance ou un chiffon sec pour enlever la poussière. N'utilisez pas d'eau ou de nettoyants liquides.

Quelle est la garantie de l'alimentation CORSAIR HX1000i ?

L'alimentation CORSAIR HX1000i est généralement couverte par une garantie de 7 à 10 ans, selon le modèle. Vérifiez votre preuve d'achat pour plus de détails.

MODE D'EMPLOI HX1000i CORSAIR

Les blocs d'alimentation entierement modulaires CORSAIR HXi Series sont concus pour delivrer une alimentation fiable 80 PLUS Platinum à votre système.

SECURITE ET PROTECTION

Protection Contre La Surtension (OVP)

La conformité à la spécification ATX requiert une protection contre la surtension au niveau des sorties CC 12V, 5V et 3,3V. Cette protection coupe l'alimentation lorsque les sorties CC dépassent un seuil établi, déterminé par le constructeur du bloc d'alimentation.

Protection Contre Les Surintensités (OCP)

L'OCP est intégrée sur les rails 3,3V, 5V et 12V. Cette protection garantit que la sortie en tension des rails CC s'inscrit dans les limites d'une exploitation sure.

Protection Contre Les Surchauffes (OTP)

La protection contre les surchauffes (OTP) garantit que l'alimentation s'arrête lorsque sa température interne atteint un seuil défini. Cette situation résultat généralement d'une surcharge électrique interne ou de la défaillance du ventilateur.

Protection Contre Les Courts-Circuits (SCP)

Un court-circuit se définit par toute impédance de sortie inférieure à 0,1 ohm. Entre autres opérations, la fonction SCP s'assure que le bloc d'alimentation s'arrête si les rails 3,3V, 5V et 12V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu'en cas de court-circuit, l'unité et les composants de votre PC ne subISSentaucun dommage.

Protection Contre La Surpuissance (OPP)

La protection contre la surpuissance arrête l'alimentation lorsque la puissance prélevée est comprise entre 115% et 135% de la puissance nominale.

Protection Contre Les Défaillances Catastrophiques

L'alimentation doit être équipée de circuits de protection pour s'arrête en toute sécurité afin d'éviter tout dommage dû à une défaillance catastrophe fisque (flamme, fumée excessive, circuit imprimé carbonisé, conducteur de circuit imprimé fondu, bruit soudain, émission de matière fondue, etc.).

CARACTERISTIQUES TECHNIQUES DU MODELE HX1000i ET MATÉRIEL FOURNI

Dimensions: 180mm(L) x 150mm(W) x 86mm(H)

Contenu De L'emballage: Alimentation, Câble CA, Câbles CC, Attaches De Câble, Câble USB, Vis De Montage, Notice De Sécurité

TABLEAU DE PUISSANCE DU BLOC D'ALIMENTATION CORSAIR HX1000i			CHARGE MAXIMALE	SORTIE MAXIMALE
MODELE RPS0131 +3.3V	25A			150W
RÉFÉRENCE PIECE	75-004202	+5V	25A
ENTRée CA NOMINALE	100 - 240V a.c.	+12V	83.3A	999.6W
COURANT EN ENTRE	13 - 6.5A	-12V	0.3A	3.6W
FRÉQUENCY	47 - 63Hz	+5Vsb	3.0A	15W
PUISSANCE TOTALE: 1000W

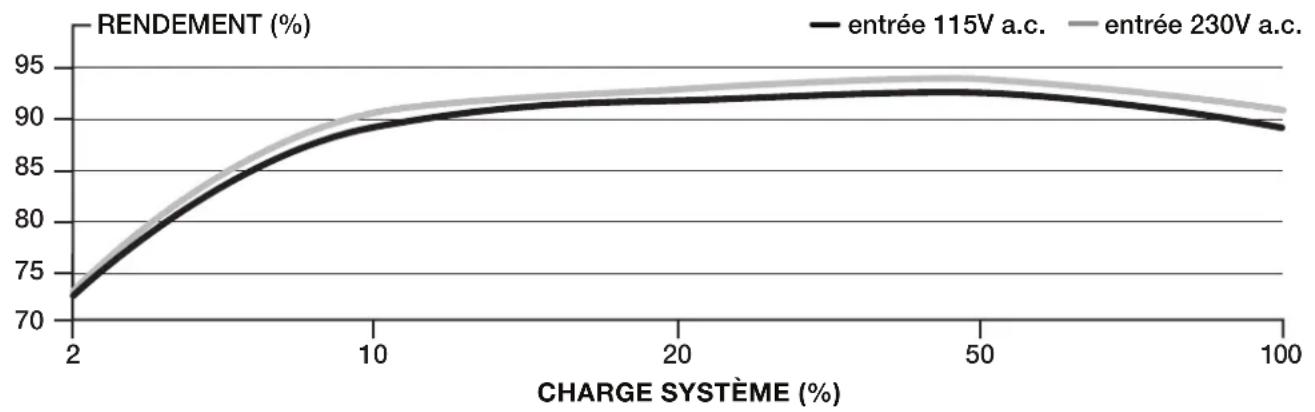

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR HX1000i

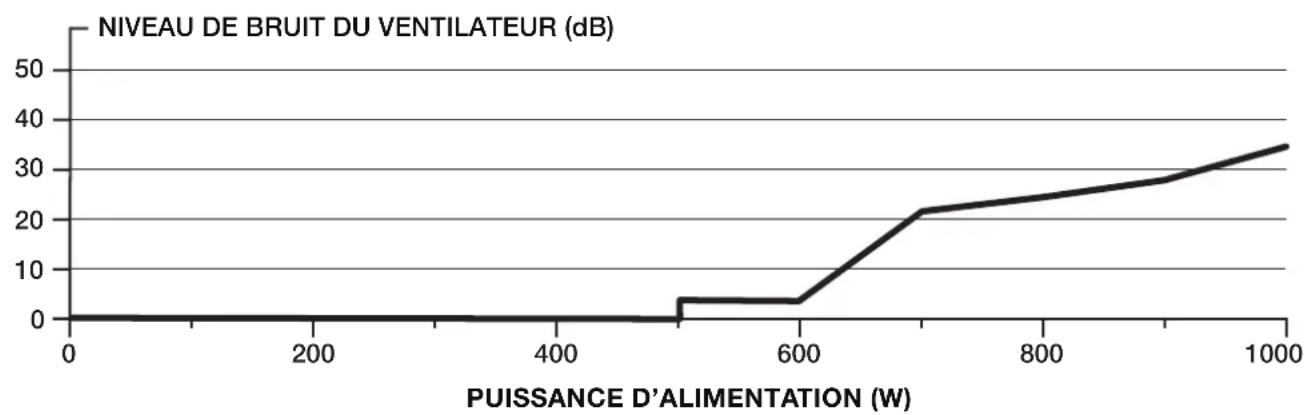

COURSE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR HX1000i

CARACTERISTIQUES TECHNIQUES DU MODELE HX1500i ET MATÉRIEL FOURNI

Dimensions: 200mm(L) x 150mm(W) x 86mm(H)

Contenu De L'emballage: Alimentation, Câble CA, Câbles CC, Attaches De Câble, Câble USB, Vis De Montage, Notice De Sécurité

TABLEAU DE PUISSANCE DU BLOC D'ALIMENTATION CORSAIR HX1500i			CHARGE MAXIMALE SORTIE MAXIMALE
MODELE	RPS0132	+3.3V	25A	150W
RéféRATION PIECE	75-004203	+5V	25A
ENTRée CA NOMINALE	100 - 240V a.c.	+12V	125A	1500W
COURANT EN ENTREE	15 - 9A	-12V	0.3A	3.6W
Fréquence	47 - 63Hz	+5Vsb	3.5A	17.5W
PUISSANCE TOTALE: 1500W 115V a.c. - 240V a.c. PUISSANCE TOTALE: 1200W 100V a.c. - 115V a.c.

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR HX1500i

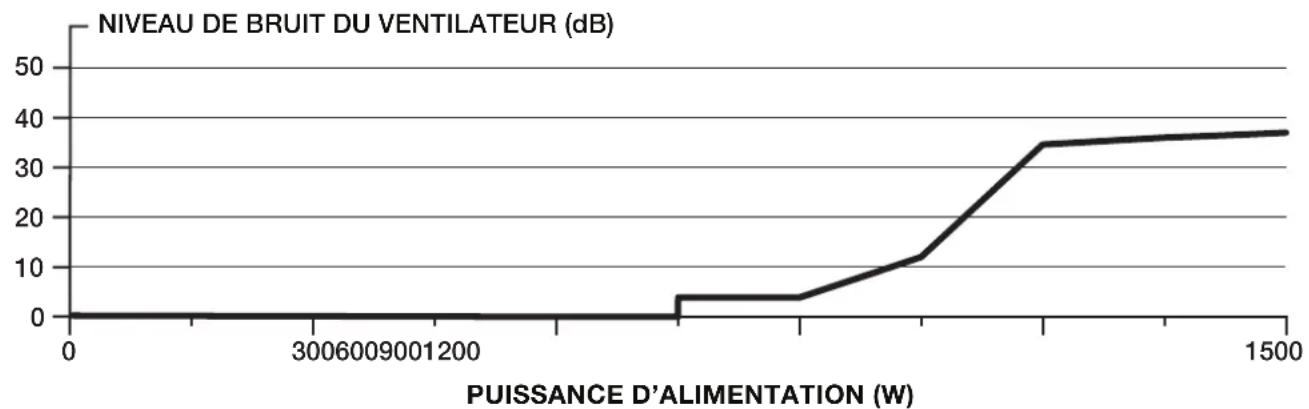

COURSE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR HX1500i

INFORMATIONS SUR LES CÂBLES CORSAIR HXi SERIES

DESCRIPTION QTÉ
CONNECTEURS	LONGUEUR TOTALE	1000W	1500W
Câble ATX 24 broches (24)610mm	610mm ± 10mm 1 1
Câble EPS/ATX12V 8 broches (4+4)650mm	650mm ± 10mm 3 3
Câble 12VHPWR (12+4) broches650mm	650mm ± 10mm 1 1
Câble PCI-e 8 broches (6+2)650mm	650mm ± 10mm 0 3
Câble PCI-e 8 broches (6+2)675mm	775mm ± 10mm 3 3
Câble SATA (4 connecteurs SATA droits)455mm 115mm 115mm 115mm	800mm ± 10mm 2 2
Câble PATA (4 broches)450mm 100mm 100mm 100mm	750mm ± 10mm 2 2
USB (Type-C) à 10-1pin525mm	525 mm ± 25mm 1 1

INSTALLATION DE VOTRE NOUVELLE ALIMENTATION HXi SERIES

ÉTAPE 1: RETRAIT DU BLOC D'ALIMENTATION EXISTANT

Avertissement! Pour garantir un fonctionnement ajustat, utilisez uniquement les cables CC inclus avec votre nouvelle alimentation, a moins que vos ancients cables soient des cables CORSAIR d'origine du même type. Veuillez vérifier le type de vos cables existants avant de les utiliser!

Si vous assembliez un nouveau système, passez directement à l'étape 2:

1. Déconnectez le cordon d'alimentation CA de la prise murale ou de votre onduleur, puis de toute unité d'alimentation presente.
2. Déconnectez tous les cables d'alimentation de vos péripériques (carte video, carte mère, etc.).
3. Suivez les instructions du manuel de votre chassin et désinstallez libre bloc d'alimentation existant.
4. Passez à l'étape 2.

ÉTAPE 2: INSTALLATION DU NOUVEAU BLOC D'ALIMENTATION

1. Assurez-vous que le cable d'alimentation CA de l'unité est déconnecté.
2. Suivez les instructions du manuel de votre chassis et installez l'alimentation au moyen des vis fournies.
3. Raccordez le cable 24 broches (ATX) à la carte mère. Raccordez le cable +12V à 8 broches (EPS12V) à la carte mère.

a. Si vous carte mère dispose d'un connecteur +12V à 8 broches, raccordez le cable à 8 broches directement à celle-ci.
b. Si vous carte mère dispose d'un connecteur à 4 broches, détachez le module à 4 broches du cable à 8 broches, puis raccordez directement le cable à 4 broches ainsi obtenu à la carte mère.
c. Certains cartes mères nécessiteront une combinaison 8+4 broches, utilisez autant de cables EPS12V que nécessaire et ne les confondez pas avec les cables PCIe.

1. Raccordez les câbles des périhériques, les câbles PCI-Express et les câbles SATA.
   a. Raccordez les cables SATA aux prises d'alimentation de vos disques mécaniques et SSD SATA.
   b. Raccordez les cables PCI-Express aux prises d'alimentation de vos cartes video PCI-Express (le cas échéant).
   c. Raccordez les cables des périhériques aux événuels périhériques requérant un connecteur à 4 broches.
   d. Assurez-vous que tous les cables sont fermement raccordés. Veillez à conserver tout cable modulaire inutilisé pour un évientuel ajout de composants ultérieur.
2. Raccordez le cordon d'alimentation CA au bloc d'alimentation, puis mettez-le sous tension en poussant le commutateur en position MARCHE (marquee d'un I).

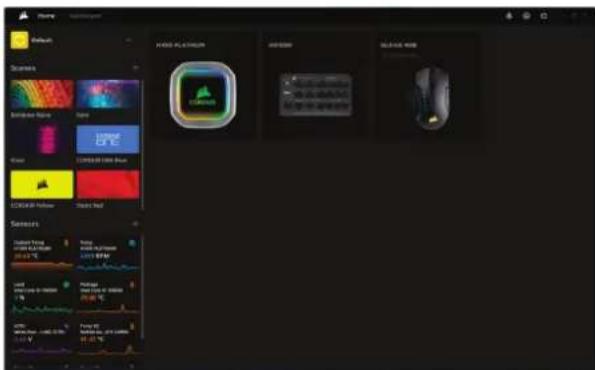

ICUE

L'alimentation HXi offre de nombreuses options de connectivité pour n'importe quel système. Les utilisateurs peuvent utiliser le logiciel iCUE performant de CORSAIR pour surveiller les réglages de puissance, basculer à la volée entre la protection contre les surintensités (OCP) monorail et multirail ou créé des profils de ventilateurs personalisés.

1. Connectez le cable USB - C inclus à l'alimentation et à la carte mère.

2. Sur l'écran d'accueil, Sélectionnez l'alimentation HXi à droite.

3. Lancez le logiciel iCUE et assurez - vous qu'il est mis à jour à la version la plus récente.

4. Refroidissement - Ajustez la courbe de ventilation et créez des prérogliages de refroidissement personnelisé. Les vignettes du capteur à droite peuvent être réorganisées: Il vous suffit de faire glisser une vignette vers la position souhaïée.

1. Alertes - Creez un profil d'alertes personnalise.

2. Paramétres d'appareil - Basculez entre l'OCP monorail et l'OCP multirail dans le mode du bloc d'alimentation.

TABLE DES MATIÈRES

HX1000i

HX1500i

INSTALLATION

iCUE

FÉLICITATIONS POUR L'ACHAT DE VÔTURE NOUVEAU BLOC D'ALIMENTATION DE SÉRIE CORSAIR HXI!

Les blocs d'alimentation ATX 3.0 entierement modulaires de la série CORSAIR HXi offrent une alimentation 80 PLUS Platinum fiable et efficace pour votre système.

SECURITE ET PROTECTION

Protection contre la surtension

La protection contre la surtension pour les sorties 12 V, 5 V et 3,3 V CC doit être conforme à la Specification technique ATX. La protection contre la surtension désactive le bloc d'alimentation si les sorties CC dépassent un certain niveau déterminé par le fabricant du bloc d'alimentation.

Protection contre la surintensité

Les rails 3,3 V, 5 V et 12 V disposent d'une protection contre la surintensité. La protection contre la surintensité assure que la sortie des rails de tension CC demeure dans les limites de fonctionnement sécuritaire.

Protection contre la surchauffe

La protection contre la surchauffe désactive le bloc d'alimentation lorsque la température interne atteint une certaine valeur. Cela est généralement causé par une surcharge de courant interne ou une défaillance de ventilateur.

Protection contre les courts-circuits

Un court-circuit se définit comme une impédance de sortie inférieure à 0,1 ohm. Entre autres, la protection contre les courts-circuits désactive le bloc d'alimentation en cas de court-circuit entre un rail 3,3 V, 5 V ou 12 V et tout autre rail, ou de court-circuit à la terre. Ce dispositif protège également le bloc d'alimentation ou les composants de votre ordinateur de tout endommagement en cas de court-circuit.

Protection contre les surcharges

La protection contre les surcharges désactive le bloc d'alimentation si la puissance absorbée se situe entre 115% et 135% de la puissance nominale.

Protection contre les defaillances catastrophiques

Les blocs d'alimentation doivent être munis d'un circuit de protection qui les désactive de manière sécuritaire afin d'éviter les dommages pouvant être causés par des défaillances catastrophiques telles que les flammes, la fumée excessive, les circuits imprimés carbonisés, les conducteurs fusionnés de circuits imprimés, les bruits assourdissants, les émissions de matériel en fusion, etc.

MATÉRIEL COMPRIS ET SPECIFICATIONS - HX1000i

Dimensions: 180mm (L) × 150mm (I) × 86mm (H)

Contenu de l'emballage : Bloc d'alimentation, cable CA, cables CC, attaches de cables, cable USB, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR HX1000i			CHARGE MAX.	SORTIE MAX.
MODELE RPS0131 +3.3V 25A				150W
N° DE PIECE	75-005684	+5V	25A
ENTRÉE NOMINALE CA	100 - 240V a.c.	+12V	83.3A	999.6W
COURANT D'ENTRÉE	13 - 6.5A	-12V	0.3A	3.6W
Fréquence	47 - 63Hz	+5Vsb	3.0A	15W
PUISSANCE TOTALE : 1000 W

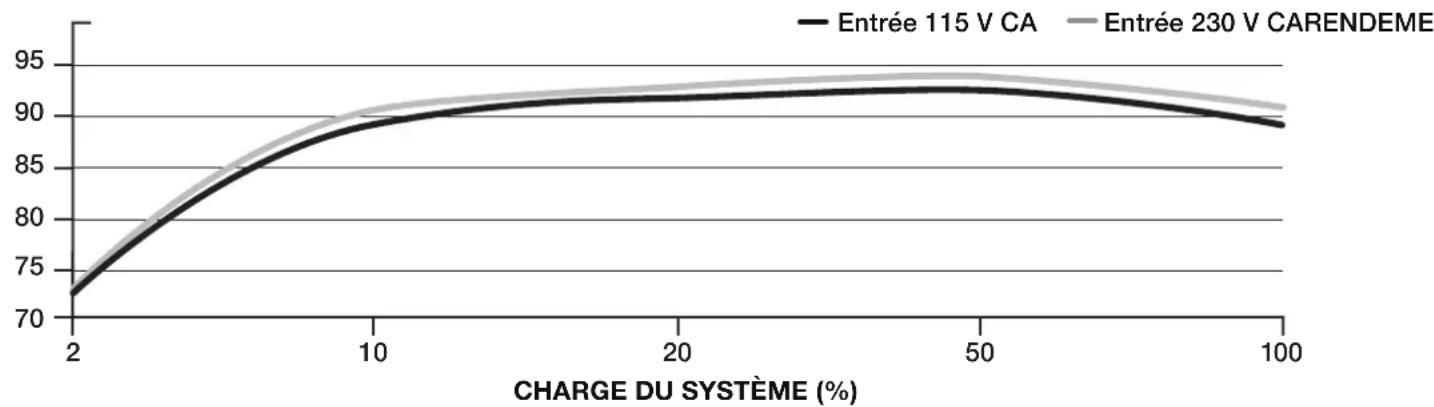

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR HX1000i

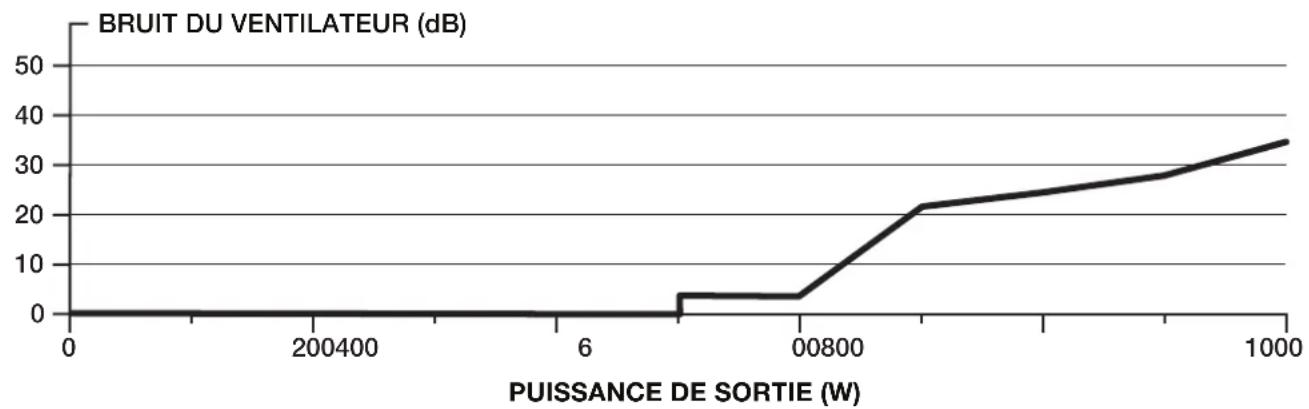

COURSE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR HX1000i

MATÉRIEL COMPRIS ET SPECIFICATIONS - HX1500i

Dimensions: 200mm (L) × 150mm (I) × 86mm (H)

Contenu de l'emballage : Bloc d'alimentation, cable CA, cables CC, attaches de cables, cable USB, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR HX1500i			CHARGE MAX.	SORTIE MAX.
MODELE RPS0132 +3.3V 25A				150W
N° DE PIECE	75-005686	+5V	25A
ENTRÉE NOMINALE CA	100 - 240V a.c.	+12V	125A	1500W
COURANT D'ENTRÉE	15 - 9A	-12V	0.3A	3.6W
Fréquence	47 - 63Hz	+5Vsb	3.5A	17.5W
PUISSANCE TOTALE 1500W 115V a.c. - 240V a.c.PUISSANCE TOTALE 1200W 100V a.c. - 115V a.c.

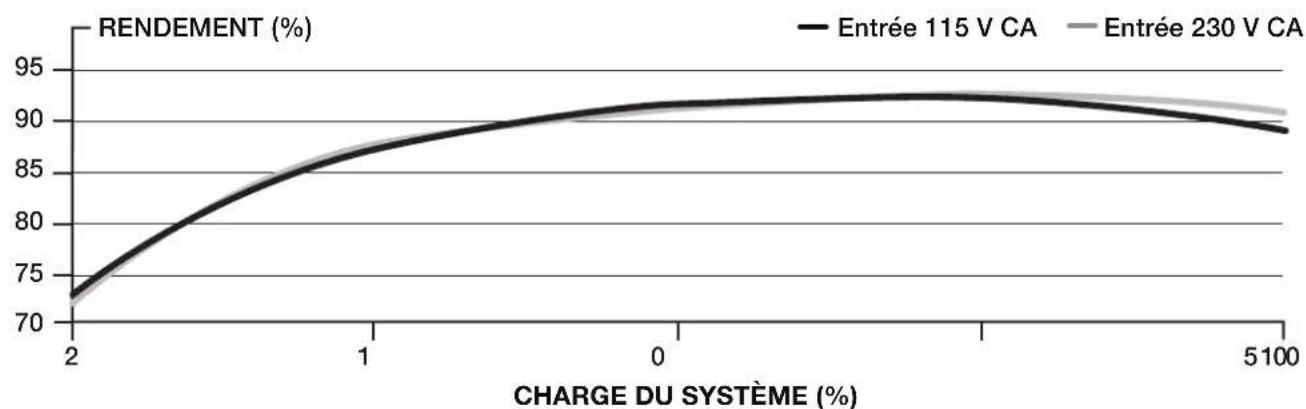

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR HX1500i

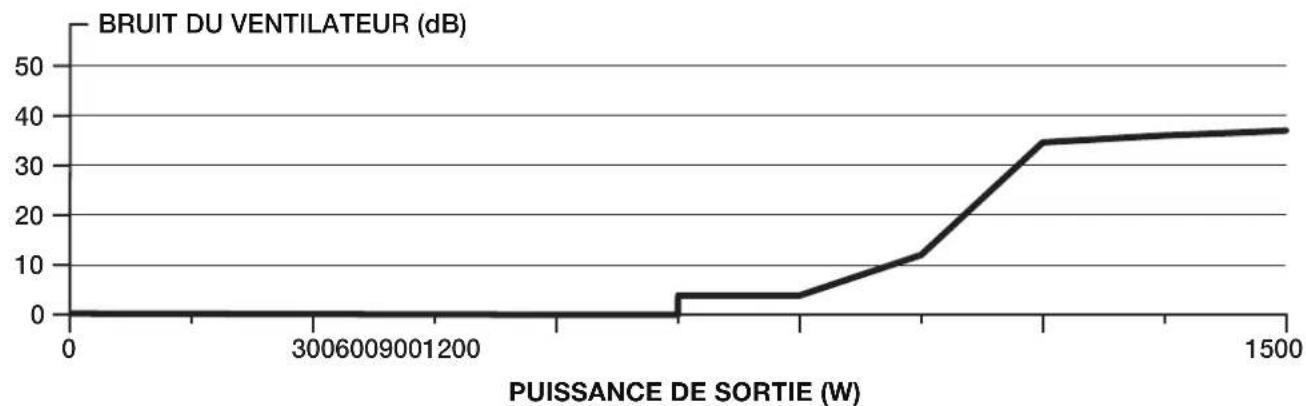

COURSE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR HX1500i

INFORMATIONS SUR LES CÂBLES DE LA SÉRIE CORSAIR HXi

DESCRIPTION QTÉ
CONNECTEURS	LONGUEUR TOTALE	1000W	1500W
Câble ATX 24 broches (24)610mm	610mm ± 10mm 1 1
Câble EPS/ATX12V 8 broches (4+4)650mm	650mm ± 10mm 2 2
Câble 12VHPWR (12+4) broches650mm	650mm ± 10mm 1 1
Câble PCIe 8 broches (6+2)650mm	650mm ± 10mm 0 3
Câble PCIe 8 broches (6+2)675mm	775mm ± 10mm 2 2
Câble SATA (4 SATA - connecteurs droits)455mm 115mm 115mm 115mm	800mm ± 10mm 2 2
Câble PATA (4 broches)450mm 100mm 100mm 100mm	750mm ± 10mm 2 2
USB (type C) vers 10-1 broches525mm	525 mm ± 25mm 1 1

INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION DESERIE HXI

ÉTAPE 1: DEMONTAGE DE VOTRE BLOC D'ALIMENTATION EXISTANT

AVERTISSEMENT! Pour assurer le bon fonctionnement de l'appareil, utilisez uniquement les cables CC fournis avec votre nouveau bloc d'alimentation, à moins que vos ancients cables soient des cables d'origine CORSAIR du même type. Veuillez vérifier le type de vos cables existants avant de les utiliser!

Si vous montez un nouveau système, passez à l'étape 2 :

1. Debranchez le cordon d'alimentation CA de votre prise murale ou système d'alimentation sans coupure (UPS) et de votre bloc d'alimentation existant.
2. Debranchez tous les cables d'alimentation de votre carte video, de votre carte mère et de tous les autres péripériques.
3. Suivez les instructions du manuel de votre boitier et demontez libre bloc d'alimentation existant.
4. Passez à l'étape 2.

ÉTAPE 2: INSTALLATION DU NOUVEAU BLOC D'ALIMENTATION

1. Assurez-vous que le cable d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions du manuel de votre boitier et installez le bloc d'alimentation avec les vis fournies.
3. Branchez le cable à 24 broches (ATX) sur la carte mère. Branchez le cable +12V à 8 broches (EPS12V) sur la carte mère.

a. Si vous carte mère dispose d'une prise +12V à huit broches, branche z le cable a huit broches directement sur votre carte mère.
b. Si vous carte mère dispose d'une prise à quatre broches, détachez les quatre broches amovibles du cable à huit broches et branchez ce cable à quatre broches directement sur votre carte mère.
c. Certaines cartes meres neccessent un melange de 8+4 broches, donc utilisez autant de cables EPS12V que neccessaire et ne les confondez pas avec des cables PCIe.

1. Branchez les cables pour peripériques, les cables PCI-Express et les cables SATA.

a. Branchez les cables SATA sur toute disque SSD SATA ou sur les prises d'alimentation de votre disque dur.
b. Si nécessaire, branchez les cables PCI-Express sur les prises d'alimentation de vos cartes videoe PCI-Express.
c. Branches the cables pour peripheriques sur les peripheriques qui requirent un connecteur à 4 broches.
d. Assurez-vous que tous les cables sont bien branchés. Veillez également à conserver tous les cables modulaires non utilisés pour d'eventuels ajouts de composants.
5. Branchez le cordon d'alimentation CA sur le bloc d'alimentation et allumez ce dernier en faisant basculer l'interrupteur à la position MARCHE (marquee d'un « I »).

ICUE

Le bloc d'alimentation HXi offre de nombreuses options de connectivite pour tous les systèmes. Les utilisateurs peuvent utiliser le solide logiciel icUE de CORSAIR pour surveiller les parametes d'alimentation, commuter à la volée entre la protection de surintensité à un ou a plusieurs rails, ou creator des profils de ventilateur personnelisés.

1. Branchez le cable USB-C fourni sur le bloc d'alimentation et la carte mère.

2. Depuis I'ecran d'accueil, selectionnez le bloc d'alimentation HXi a droite.

3. Lancez iCUE et assurez-vous que le logiciel est mis à jour à la dernière version.

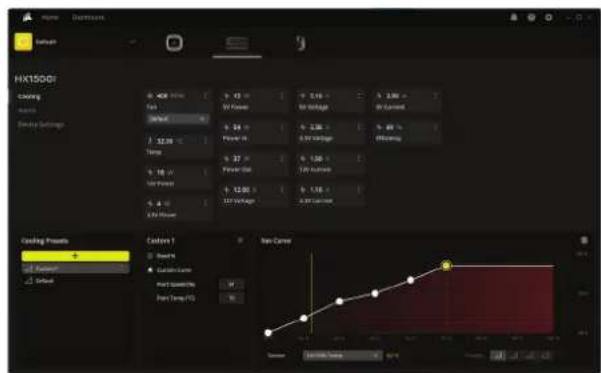

4. Refroidissement - Reglez la courbe du ventilateur et créez des préreglages de refroidissement personnelisés. Vous pouvez facilement réorganiser les vignettes de capteurs à droite en les faisant glisser et en les déplacant à la position souhaitée.

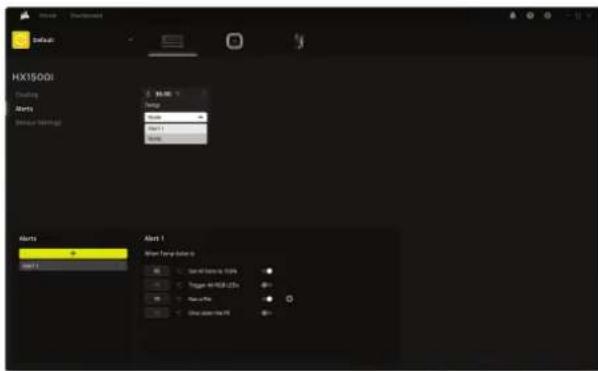

1. Alertes - Créez un profil d'alerte personnalisé. 6. Paramètres du périphérique - Commutez entre la protection de surintensité à un rail ou à plusieurs rails dans PSU Mode (Mode du bloc d'alimentation).

INHALTSVERZEICHNIS

HX1000i

HX1500i

INSTALLATION

iCUE

WIR GRATULIEREN ZUM KAUF IHRES NEUEN HXi SERIES-NetzTEILS VON CORSAIR.
