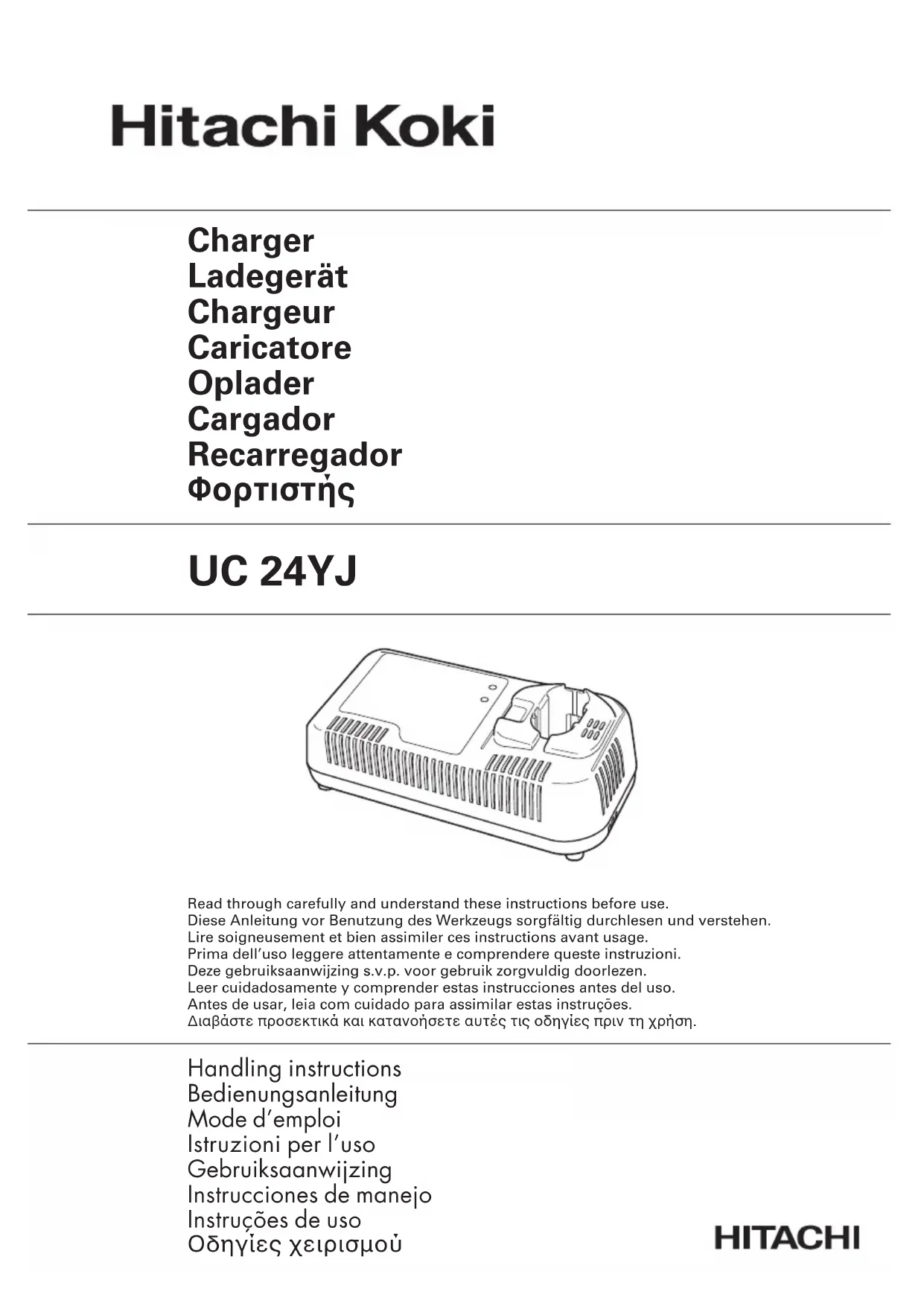

UC 24YJ - Chargeur de piles HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles
Marque	HITACHI
Modèle	UC 24YJ
Tension de charge	7,2 - 24 V
Poids	1,0 kg
Batteries compatibles	HITACHI EB7S, EB7B, EB9S, EB9B, EB9M, EB9H, EB930H, EB12S, EB12B, EB1220BL, EB12H, EB1222HL, EB1230H, EB1230HL, EB14S, EB14B, EB14H, EB1430H, EB1820, EB18B, EB18H, EB1830H, EB24B, EB2430H
Température de charge	0 - 40 °C
Témoins lumineux	Témoin de durée de charge (rouge/orange/vert) et témoin d'état de charge (rouge/orange/vert)
Charge rapide	Oui, temps de charge de 9 à 30 minutes selon la batterie
Protection contre surchauffe	Oui, attente automatique jusqu'à refroidissement de la batterie
Revitalisation de batterie	Oui, charge d'entretien de 8 à 12 heures après charge complète
Alimentation	Secteur (prise domestique)
Entretien	Nettoyer avec un chiffon sec ou imbibé d'eau savonneuse ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à la pluie ; utiliser uniquement des pièces HITACHI d'origine ; réparations par un service agréé
Utilisation	Charger à l'intérieur, dans un endroit sec et bien aéré

FOIRE AUX QUESTIONS - UC 24YJ HITACHI

Comment charger la batterie avec le chargeur UC 24YJ ?

Branchez le chargeur sur une prise secteur. Insérez la batterie complètement dans le chargeur, le nom du modèle dirigé vers la gauche. La charge démarre automatiquement et le témoin de durée de charge indique le temps restant. Une fois chargée, le témoin d'état de charge passe au vert et un vibreur sonore retentit pendant 6 secondes. Débranchez le chargeur et retirez la batterie.

Que faire si le témoin d'état de charge clignote en orange rapidement ?

Un clignotement rapide (intervalle de 0,2 seconde) accompagné d'un son intermittent pendant 5 secondes indique un mauvais fonctionnement de la batterie ou du chargeur. Vérifiez si le trou de connexion de la batterie est obstrué. Si aucune obstruction n'est visible, rapportez l'appareil au point de vente.

Quels types de batteries sont compatibles avec le chargeur UC 24YJ ?

Le chargeur est compatible avec les batteries HITACHI des séries EB7S, EB7B, EB9S, EB9B, EB9M, EB9H, EB930H, EB12S, EB12B, EB1220BL, EB12H, EB1222HL, EB1230H, EB1230HL, EB14S, EB14B, EB14H, EB1430H, EB1820, EB18B, EB18H, EB1830H, EB24B et EB2430H. Utilisez uniquement ces modèles.

Combien de temps faut-il pour charger une batterie ?

Le temps de charge varie selon la batterie et la température. Par exemple, une batterie 7,2 V 1,3 Ah se charge en environ 9 min, tandis qu'une 24 V 3,0 Ah nécessite environ 30 min à 20 °C. Consultez le tableau de la notice pour les temps exacts.

Puis-je charger la batterie immédiatement après utilisation ?

Il est déconseillé de charger une batterie chaude. Laissez-la refroidir quelques instants avant de la recharger pour éviter d'endommager les substances chimiques internes et prolonger la durée de vie.

Que signifie le clignotement rouge du témoin de durée de charge ?

Un clignotement rouge (intervalle de 0,6 seconde) indique une surchauffe de la batterie. La charge est impossible jusqu'à ce que la batterie refroidisse. Laissez la batterie insérée dans le chargeur ; la charge reprendra automatiquement après refroidissement.

Comment revitaliser une batterie neuve ou inutilisée depuis longtemps ?

Après la charge complète, laissez la batterie dans le chargeur pendant 8 à 12 heures supplémentaires. Le chargeur effectuera une recharge d'entretien pour revitaliser les éléments chimiques inertes.

Que faire si le chargeur ne s'allume pas ?

Vérifiez que la batterie est correctement insérée. Si le témoin reste éteint, débranchez le cordon d'alimentation, attendez 3 à 5 minutes puis rebranchez. Si le problème persiste, faites réparer l'appareil par un service agréé.

Comment entretenir le chargeur UC 24YJ ?

Nettoyez l'extérieur avec un chiffon sec ou imbibé d'eau savonneuse. N'utilisez pas de solvants, essence ou diluant. Vérifiez régulièrement les vis de montage et resserrez-les si nécessaire. Rangez le chargeur dans un endroit sec et hors de portée des enfants.

Où puis-je faire réparer le chargeur ?

Toute réparation doit être effectuée par un service après-vente HITACHI agréé. Utilisez uniquement des pièces de rechange d'origine. Le fabricant décline toute responsabilité en cas de réparation non autorisée.

MODE D'EMPLOI UC 24YJ HITACHI

1. Maintenir la zone de travail propre.
   Des surfaces et des bancs de travail encombrés sont propices aus accidents.
2. Eviter des alentours dangereux. Ne pas exposer l'outil et le chargeur à la pluie. Ne pas utiliser l'outil ou le chargeur en des endroits humides ou mouillés. Maintenir la zone de travail bein éclairée.
   Ne jamais utiliser d'outils electro-portatifs et de chargeur à proximate de matières inflammables ou explosives. Ne pas utiliser l'outil et le chargeur en présence de gaz ou de liquide inflammables.
3. L'outil n'est pas concu pour etre utilise par de jeunes enfants ou des personnes handicapées sans surveillance. Les jeunes enfants devront etre surveillés pour s'assurer qu'ils ne jouent pas avec l'outil. Tous les visiteurs doivent etre maintainus a bonnde distance de I'aire de travail.
4. Ranger l'outil et la charger quand ils sont hors service. Quan vous ne les utiliser pas, l'outil et le chargeur seront ranges dans un endroit sec et surelevé ou fermé à clef, c'est-à-dire hors de portée des enfants. Ranger l'outil et le chargeur dans un endroit où la température est inférieure à 40^ .
5. Ne pas fatiguer le cordon. Ne jamais porter le chargeur par le cordon, et pour le débrancher de la prise ne pas tirer le cordon. Maintenir le cordon à l'écart de la chaleur, de l'huile et des arrêtes pointues.
6. Quand le chargeur n'est pas utilisé ou quand il est soumis à l'entretien ou à une vérification, débrancher le cordon du chargeur de la prise secteur.
7. Utiliser toujours le chargeur spécifique. Ne jamais utiliser un chargeur autre que celui spécifique pour éviter les dangers.
8. N'utiliser que des pieces de rechange HITACHI d'origine.
9. Ne pas utiliser l'outil et le chargeur pour une application autre que celles spécifiées dans le mode d'emploi.
10. L'utilisation d'accessoires ou fixations autres que ceux préconisés dans le manuel d'instructions ou le catalogue HITACHI peut partager un danger pour l'utilisateur.
11. Si le cordon d'alimentation est endommagé, il faudra le faire remplaçer par le fabricant ou son service après-vente ou toute autre personne qualifiée pour éviter tout danger.
    Toute réparation doit être effectuee par un réparateur agreé. Le fabricant ne peut etre tenu responsable des dommages ou blessures dus à une réparation effectuee par une personne non autorisee ou par une mauvaise utilisation de l'outil.
12. Pour assurer l'intégrité de la conception de fonctionnement de l'outil et du chargeur, ne pas enlever les couvercles ou les vis qui ont été installés.
13. Utiliser toujours le chargeur à la tension spécifiée sur la plaque indicatrice.
14. Charger toujours la batterie avant utilisation.
15. Ne jamais utiliser une batterie autre que celle spécifiée.
    Ne pas connecter une pile sèche ordinaire, une batterie rechargeable autre que celle spécifiée ou une batterie d'auto à l'outil électroportatif.

16. Ne pas utiliser de transformateur élévateur.

17. Ne pas charger la batterie à partir d'un généateur électrique ou d'une alimentation en courant continu.

18. Charger toujours à l'intérieur. Etant donné que le chargeur et la batterie chauffent légarement pendant l'opération de charge, charger la batterie dans un endroit non exposé aux rayons du soleil, à BASSE humidité et bien aéré.
19. La vue éclatée contene dans ce manuel d'instructions doit être utilisée seulement dans un centre de réparation/agree.

PRECAUTIONS POUR CHARGEUR

1. Chargez toujours la batterie à une température de 0- 40^ . Une température inférieure à 0^ entrainera une surcharge dangereuse. La batterie ne peut pas etre chargée a une température supérieure a 40^ . La température la plus appropriee serait de 20 - 25^ .
2. Quand une charge a ete effectuee, laissez le chargeur au repos pendant environ 5 minutes avant de commencer la prochaine charge de batterie. Ne pas recharger plus de deux batteries de suite.
3. Ne laïsez pas de corps étrangers pénétre par le trou de raccord de la batterie rechargeable.
4. Ne désassemblez jamais la batterie rechargeable et le chargeur.
5. Ne court-circuitz jamais la batterie rechargeable. Le fait de court-circuiter la batterie généra un courant électrique élevé et une surchauffe, ce qui entrainera la brûture ou l'endommagement de la batterie.
6. Ne jetez pas la batterie au feu.
   Elle pourrait explodeer.
7. L'utilisaiton d'une batterie usagée endommagera le chargeur.
8. Apportez la batterie au magasin où vous l'avez achetée des que la durée de vie de post-charge de la batterie devient trop courte pour une'utilisation pratique. Ne jetez pas de batterie usagée.
9. Ne pas introduire d'objets métalliques ou des produits inflammables dans les fentes d'aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

SPECIFICATIONS
CHARGEUR

Modèle UC24YJ
Tension de charge 7,2 - 24 V
Poids 1,0 kg

APPLICATION

Pour charger la BATTERIE HITACHI

OEB7S,EB7B

Avant d'utiliser la perceuse épectrique, chargez la batterie comme suit.

1. Branchez le cordon d'alimentation du chargeur sur une prise secteur.

Quand you raccordez la fiche du chargeur sur une prise secteur, le témoin d'etat de charge clignote en rouge (à 1 seconde d'intervalle).

1. Insérer la batterie dans le chargeur.

Insérez la batterie dans le chargeur comme montré sur le Fig. 1. Quand la batterie est insérée complètement jusqu'en bas, la charge commence et le témoin de durée de charge s'allume en rouge, en orange ou en vert en fonction de la durée de charge restante.

3. Recharge

(1) Indications des témoins

Ce chargeur est muni d'un témoin de durée de charge qui indique la durée de charge restante et d'un témoin d'etat de charge qui indique l'état de la batterie comme montré dans le tableau1.

(a)Durée de charge

Après le début de la charge, le témoin de durée de charge s'allume en rouge indiquant 30 minutes, en orange indiquant 20 minutes et en vert indiquant 5 minutes, jusqu'à ce que la charge soit terminée. Quand la batterie est complètement chargée, le témoin d'état de charge s'allume en vert et le vibreur sonore sonne de façon continue pendant 6 secondes.

(b) Attente en cas de surchauffe

Si la batterie est surchauffee, elle ne peut pas etre chargée et le témoin de durée de charge clignote en rouge (par intervalle de 0,6 seconde). Laissez la batterie en place, insérée dans le chargeur, et la charge commencera quand la batterie aura refroidi.

En cas de mauvais fonctionnement de la batterie ou du chargeur, le témoin d'etat de charge clignote en orange rapidement (par intervalle de 0,2 seconde), et le vibreur sonore sonne de façon intermittente pendant 5 secondes.

Tableau 1 Indications des témoins

Indications des t'émoins T'émoin d' état
T'émoin de durée de charge (rouge/orange/vert)	Durée de charge Allumé Allumé en rouge charge.	en permanence 30 minutes jusqu'à la fin de la
	Durée de charge Allumé Allumé en rouge	en permanence 20 minutes jusqu'à la fin de la
	Durée de charge Allumé Allumé en vert	en permanence 5 minutes jusqu'à la fin de la charge.
	Attente en cas de surchauffe	Clignote en rouge (La charge commence quand la batterie a refroidi.)	Allumé pendant 0,3 seconde,pendant 0,3 seconde	La batterie est surchauffée. éteint impossible à charger.batterie a refroidi.)
T'émoin d' état de charge (rouge/orange/vert)	Avant la charge	Clignote en rouge	Allumé pendant 0,5 seconde,étéint pendant 0,5 seconde	Le cordon d'alimentation est connecté à la prise secteur.
	Charge terminée	Allumé Allumé en vert	mé en permanence
	Charge impossibly	Clignote en orange	Allumé pendant 0,1 seconde,étéint pendant 0,1 seconde	Mauvais fonctionnement de la batterie ou du chargeur.

(2) Au sujet du temps de recharge

Le Tableau 2 indique le temps de recharge nécessaire selon le type de batterie

Tableau 2 Durée de recharge (min. approx.) à 20^ C

Tension de batterie(V)	Capacité de batterie (Ah)
	1,3 Ah 2,0 Ah		2,2 Ah 3,0 Ah
7,2 V EB7S 9 min.	EB7B 14 min.		- - -
9,6 V EB9S 9 min.			EB9BEB9M	14 min.	EB9H 16 min.	EB930H 27min.
12 V EB12S 9 min.	EB12B14 min.EB1220BL				EB12HB1222HL	16 min.	EB1230HEB1230HL	27 min.
14,4 V	EB14S	9 min.	EB14B	14 min.	EB14H	16 min.	EB1430H	27 min.
18 V	- -		EB1820EB18B	18 min.	EB18H	20 min.	EB1830H 28	min.
24 V	-	-	EB24B	20 min.	-	-	EB2430H	30 min.

: Ni-MH batteries

1. Debrancher le cordon d'alimentation secteur de la prise secteur.
2. Tenir fermement le chargeur et degager la batterie.

Revitalisation de la batterie (recharge d'entretient)

Une nouvelle batterie ou une batterie qui n'a pas ete utilisée pendant une longue periode de temps peut ne pas se charger completement a cause d'elements chimiques internes inertes.

Laissez la batterie insérée sur le chargeur pendant 8 à 12 heures après que la charge est terminée. Le chargeur "revitalise" automatiquement la batterie en effectuant une recharge en régime d'entretien.

Comment prolonger la durée de vie des batteries

(1) Recharger les batteries avant qu'elles ne soient complètement épuisées.
Quand la puissance de I'outil utilise faiblit, I'eteindre et recharger la batterie. Si I'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.
(2) Eviter d'effectuer la recharge sous des températures élevées.
Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se déterminer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l'utiliser.

ATTENTION

OUne réparation est nécessaire si la prise secteur n'est pas correctement protégée ou si le cordon d'alimentation ne reste pas dans la prise. Consultez votre électricien. Utiliser le chargeur dans ces conditions peut entrainer un incendie.
Oinserez la batterie dans le chargeur avec le nom du modele dirigé vers la gauche (vers le témoin). Si la batterie est insérée à l'envers, la charge n'est pas possible et les bornes peuvent etre endommagéesentrainant un mauvais fonctionnement de I'appareil.

Si le témoin d'etat de charge clignote en orange rapidement (par intervalle de 0,2 seconde) et si le vibreur sonore sonne de façon intermittente pendant 5 secondes, vérifie si le trou de connexion de la batterie n'est pas bouché. Si vous ne trouvez aucune obstruction, la batterie ou le chargeur peut mal fonctionner. Ramener les à l'endroit où vous les avez achetés.
Si le témoin de durée de charge ne s'allume pas quand le cordon d'alimentation est connecté à la prise secteur, déconnectez le cordon d'alimentation et vérifie si la batterie est fixée correctement.
La batterie retient la chaleur quand elle est utilisée ou laissée pendant une période prolongée au soleil. Dans cet etat, le témoin de durée de charge clignote en rouge et la batterie ne peut pas être chargée immédiatement. Laissez la batterie insérée dans le chargeur et la charge commence quand la batterie a refroidi.
Si le témoin s'éteint pendant la charge, déconnectez le cordon d'alimentation et attendez 3 à 5 minutes avant de le reconnectcer. Si le problème persiste, faites réparer l'appareil.
Attendez 5 minutes entre la charge de batteries car le chargeur peut surchauffer et mal fonctionner.
Si la durée de vie de la batterie est presque terminée, elle ne peut plus être utilisée que pour des courtes périodes même quand elle est complètement chargée. Achetez une nouvelle batterie. Continuer d'utiliser une batterie usee peut entrainer un mauvais fonctionnement du chargeur.

REMARQUE

La durée de charge peut être plus longue en fonction de la température ambiente et des conditions de la batterie.
Les indications données pour le témoin de durée de charge sont uniquement indicatives et peuvent varier en fonction de la température ambiente et des conditions de la batterie.
Retirez la batterie du chargeur quand vous ne l'utilise pas.

ENTRETIEN ET CONTROLE

1. Contrôle des vis de montage

Vérifier régulierement les vis de montage et s'assurer qu'elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

2. Nettoyage de l'extérieur

Quand le chargeur est sale, essuyez le avec un chiffon sec et doux ou un chiffon imbibé d'eau savonneuse. N'utilise pas de solvant au chlore, d'essence ou de diluant, car ils font fondre les matieres plastiques.

3. Rangement du chargeur hors-service

Quand le chargeur est hors-service, rangez-le dans un endroit sec et elevé, hors de portée des enfants.

4. Listedes pièces de rechange

A:No. element
B:No.code
C:No.utilisé
D:Remarques

ATTENTION

Les réparations, modifications et inspections des outils ELECTriques Hitachi doivent être confiées à un service après-vente Hitachi/agree.

Il sera utile deprésenter cette liste de pieces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS

Les outils electriques Hitachi sont constament améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

REMARQUE

Par suite du programme permanent de recherche et de développement HITACHI, ces specifications peuvent faire l'objet de modifications sans avis préalable.
