Caractéristiques Techniques	Chargeur de piles NiCd et NiMH, compatible avec des batteries de 12V
Utilisation	Conçu pour charger des batteries de perceuses et autres outils électroportatifs Hitachi
Maintenance et Réparation	Vérifier régulièrement l'état du câble d'alimentation et des connecteurs, nettoyer les contacts des batteries
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec des batteries compatibles, ne pas surcharger
Informations Générales	Poids léger, design compact pour un rangement facile, garantie constructeur disponible

FOIRE AUX QUESTIONS - UC 12YF HITACHI

Comment puis-je savoir si mon chargeur HITACHI UC 12YF fonctionne correctement ?

Vérifiez si le témoin lumineux s'allume lorsque le chargeur est branché. Si le témoin est éteint, vérifiez la prise et le câble d'alimentation.

Pourquoi mes batteries ne se chargent-elles pas avec le chargeur HITACHI UC 12YF ?

Assurez-vous que les batteries sont compatibles avec le chargeur. Vérifiez également que les contacts de la batterie et du chargeur sont propres et exempts de corrosion.

Le chargeur HITACHI UC 12YF fait un bruit inhabituel pendant la charge, que dois-je faire ?

Un léger bourdonnement est normal, mais si le bruit est fort ou s'accompagne de vibrations, débranchez immédiatement le chargeur et contactez le service client.

Combien de temps faut-il pour charger complètement une batterie avec le HITACHI UC 12YF ?

Le temps de charge dépend de la capacité de la batterie. En général, une charge complète peut prendre entre 1 et 3 heures.

Puis-je charger différentes marques de batteries avec le HITACHI UC 12YF ?

Il est recommandé d'utiliser uniquement des batteries compatibles avec le chargeur HITACHI UC 12YF pour éviter tout dommage.

Que faire si le chargeur ne s'allume pas du tout ?

Vérifiez d'abord la connexion à la prise électrique. Si le chargeur ne s'allume toujours pas, essayez un autre câble ou une autre prise. Si le problème persiste, contactez le service client.

Le chargeur HITACHI UC 12YF est-il sécurisé à utiliser ?

Oui, le chargeur est conçu avec des protections intégrées contre la surcharge et la surchauffe, mais il est toujours conseillé de suivre les instructions du manuel d'utilisation.

Où puis-je trouver des pièces de rechange pour le chargeur HITACHI UC 12YF ?

Les pièces de rechange peuvent être commandées auprès de distributeurs agréés HITACHI ou sur le site officiel de HITACHI.

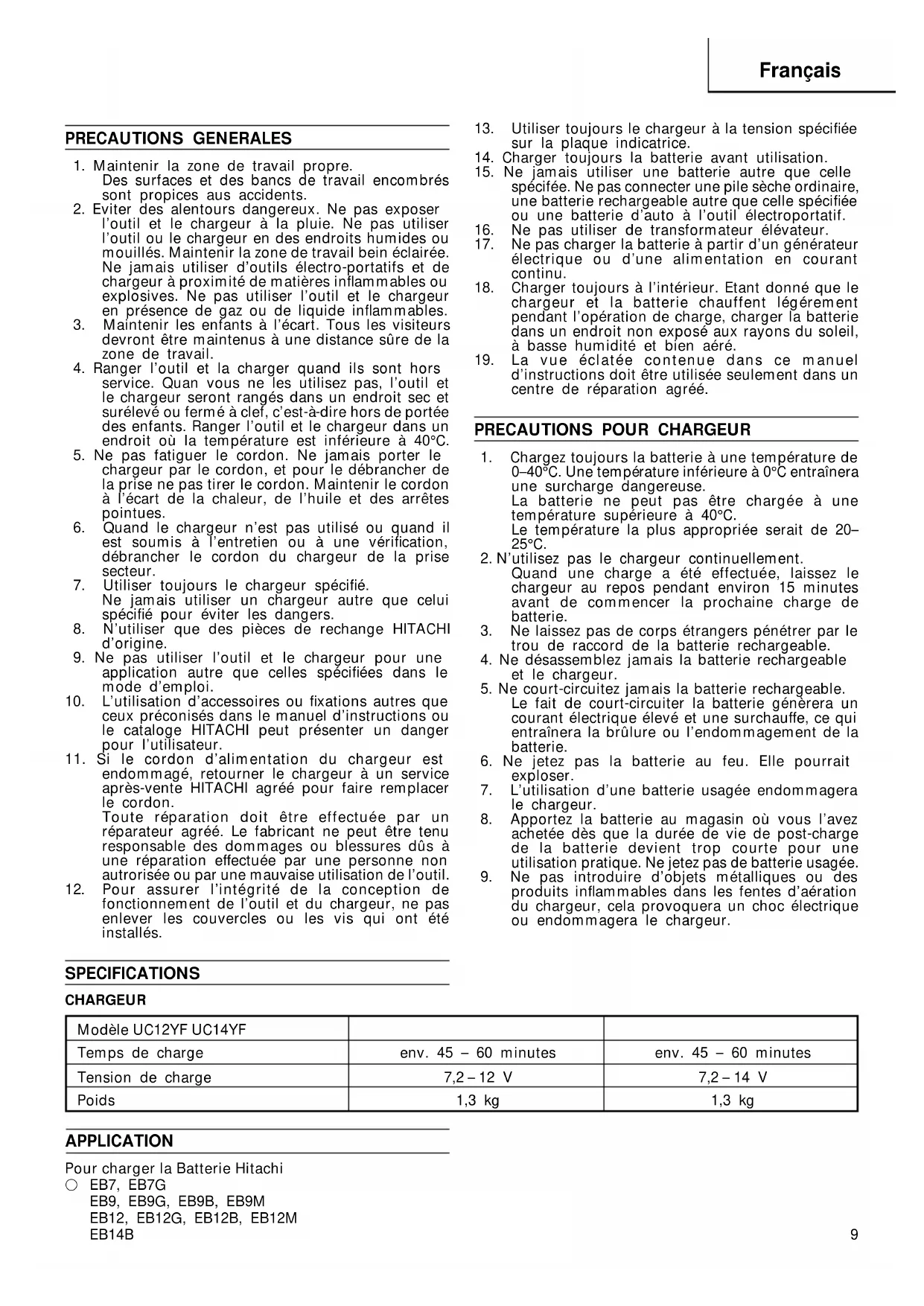

MODE D'EMPLOI UC 12YF HITACHI

1. Maintainir la zone de travail propre.
   Des surfaces et des bancs de travail encombrés sont propices aus accidents.
2. Eviter des alentours dangereux. Ne pas exposer l'outil et le chargeur à la pluie. Ne pas utiliser l'outil ou le chargeur en des endroits humides ou mouillés. Maintenir la zone de travail bein éclairée. Ne jamais utiliser d'outils électro-portatifs et de chargeur à proximate de matières inflammbables ou explosives. Ne pas utiliser l'outil et le chargeur en présence de gaz ou de liquide inflammbables.
3. Maintenir les enfants à l'écart. Tous les visiteurs devront être maintainus à une distance sure de la zone de travail.
4. Ranger l'outil et la charger quand ils sont hors service. Quan vous ne les utiliser pas, l'outil et le chargeur seront ranges dans un endroit sec et surélevé ou fermé à cef, c'est-à-dire hors de portée des enfants. Ranger l'outil et le chargeur dans un endroit où la température est inférieure à 40^ .
5. Ne pas fatiguer le cordon. Ne jamais porter le chargeur par le cordon, et pour le débrancher de la prise ne pas tirer le cordon. Maintenir le cordon à l'écart de la chaleur, de l'huile et des arrêtes pointues.
6. Quand le chargeur n'est pas utilisé ou quand il est soumis à l'entretien ou à une verification, débrancher le cordon du chargeur de la prise secteur.
7. Utiliser toujours le chargeur spécifique.
   Ne jamais utiliser un chargeur autre que celui spécifique pour éviter les dangers.
8. N'utiliser que des pieces de rechange HITACHI d'origine.
9. Ne pas utiliser l'outil et le chargeur pour une application autre que celles spécifiées dans le mode d'emploi.
10. L'utilisation d'accessoires ou fixations autres que ceux préconisés dans le manuel d'instructions ou le catalogue HITACHI peut partager un danger pour l'utilisateur.
11. Si le cordon d'alimentation du chargeur est endommagé, returner le chargeur à un service après-vente HITACHI agréé pour faire remplaner le cordon.
    Toute réparation doit être effectuee par un réparateur agreé. Le fabricant ne peut etre tenu responsable des dommages ou blessures dus à une réparation effectuee par une personne non autorisée ou par une mauvaise utilisation de l'outil.

12. Pour assurer l'intégrité de la conception de fonctionnement de l'outil et du chargeur, ne pas enlever les couvercles ou les vis qui ont été installés.

13. Utiliser toujours le chargeur à la tension spécifique sur la plaque indicatrice.

14. Charger toujours la batterie avant utilisation.
15. Ne jamais utiliser une batterie autre que celle spécifiée. Ne pas connecter une pile sèche ordinaire, une batterie rechargeable autre que celle spécifiée ou une batterie d'auto à l'outil electroportatif.
16. Ne pas utiliser de transformateur élévateur
17. Ne pas charger la batterie à partir d'un généateur électrique ou d'une alimentation en courant continu.
18. Charger toujours à l'intérieur. Etant donné que le chargeur et la batterie chauffent légèrement pendant l'opération de charge, charger la batterie dans un endroit non exposé aux rayons du soleil, à basse humidité et bien aéré.
19. La vue éclatée contenue dans ce manuel d'instructions doit être utilisée seulement dans un centre de réparation/agréé.

PRECAUTIONS POUR CHARGEUR

1. Chargez toujours la batterie à une température de 0 - 40^ .Une température inférieure a 0^ entrainera une surcharge dangereuse. La batterie ne peut pas etre chargée a une température supérieure a 40^ Le température la plus appropriee serait de 20- 25^
2. N'utilise pas le chargeur continuellement. Quand une charge a ete effectue, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.
3. Ne laissez pas de corps étrangers pénétre par le trou de raccord de la batterie rechargeable.
4. Ne désassemblez jamais la batterie rechargeable et le chargeur.
5. Ne court-circuitez jamais la batterie rechargeable. Le fait de court-circuiter la batterie généra un courant électrique élevé et une surchauffe, ce qui entraînera la brûture ou l'endommagement de la batterie.
6. Ne jetez pas la batterie au feu. Elle pourrait exposer.
7. L'utilisation d'une batterie usagée endommagera le chargeur.
8. Apportez la batterie au magasin où vous l'avez achetée des que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.
9. Ne pas introduire d'objets métalliques ou des produits inflammables dans les fentes d'aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

SPECIFICATIONS

CHARGEUR

Modèle UC12YF UC14YF
Temps de charge	env. 45 - 60 minutes	env. 45 - 60 minutes
Tension de charge	7,2 - 12 V	7,2 - 14 V
Poids	1,3 kg	1,3 kg

APPLICATION

Pour charger la Batterie Hitachi

EB7, EB7G

Avant d'utiliser laperceuse epectrique, chargez labaterie comme suit:

1. Brancher le cordon d'alimentation du chargeur sur une prise secteur.

Quand you raccordez la fiche du chargeur à une prise murale, la lampe témoin clignote en rouge.

1. Insérer la batterie dans le chargeur.

Insérer fermement la pile dans le chargeur, jusqu'à ce qu'elle entre en contact avec le fond du chargeur et vérifier les polarités comme illustré aux Fig. 1.

ATTENTION:

Si les piles sont insérées dans le mauvais sens, la recharge sera impossible. En outre, le chargeur peut être endommagé, par exemple la borne de recharge peut être déformée.
3. Recharge

Quand you inserez une batterie dans le chargeur, la lampe temoin s'allume en rouge.

Quan la batterie est complètement chargée, la lampé témoin clignote en rouge.(à intervalles d'une seconde). (voir Tableau 1)

(1) Indication de la lampe tímoin

Les indications de la lampe témoin sont expliquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable.

Tableau 1

Indications de la lampe tímoin
La lampe tímoin s'allume ou clignote en rouge.	Avant la Cligne recharge Ne s	ote S'allume pendant 0,5 seconde. allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde)
	Pendant la recharge	S'allume S'allume sans interruption
	Recharge terminée	Clignote S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde)
	Recharge impossible	Clignote S'allume pendant 0,1 seconde. Ne s'allume pas pendant 0,1 seconde. (Eteint pendant 0,1 seconde)	Anomalie de la batterie ou du chargeur
La lampe tímoin s'allume en vert.	Recharge impossible	S'allume S'allume sans interruption	La température de la batterie est élevé et la recharge est impossible.

(2) Au sujet de la température de la batterie rechargeable

Les températures des batteries rechargeables sont indiquées dans le tableau ci-dessous. Laisser refroidir les batteries qui ont chauffé avant de les recharger.

Tableau 2 Recharge des batteries qui ont chauffé

Batteries rechargeables Températures de recharge de la batterie
EB7, EB9	-5°C ~ 40°C
EB12
EB7G	-5°C ~ 60°C
EB9G, EB9B, EB9M
EB12G, EB12B, EB12M
EB14B

(3) Au sujet du temps de recharge

Le Tableau 3 indique le temps de recharge nécessaire selon le type de batterie

Tableau 3 Durée de recharge (min. approx.) à 20^

Tension de batterie(V)	Capacité de batterie (mAh)
	1 300 mAh 1 700		mAh 2 000 mAh
7,2 V EB7 45 mn EB7G 55 mn							UC12VF	UC14VF
9,6 V EB9 45 mn EB9G 55 mn	EB9B	60 mn			EB9M 60 mn
12 V	EB12	45 mn	EB12G	55 mn	EB12BEB12M 60 mn	60 mn
14,4 V					EB14B	60 mn

REMARQUE: Le temps de recharge peut varier selon la températe ambiente et la tension du courant fourni.

1. Debrancher le cordon d'alimentation secteur de la prise secteur.
2. Tenir fermement le chargeur et degager la batterie.

En ce qui concerne le courant de décharge d'une batterie neuve

Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d'être très faible lors des première et deuxieme utilisations. Ce phénomène est-temporaire et le temps de recharge normal sera rétabli quand les batteries auront été recharges 2 ou 3 fois.

Comment prolonger la durée de vie des batteries

(1) Recharger les batteries avant qu'elles ne soient complètement épuisées.
Quand la puissance de l'outil utilise faiblit, I'eteindre et recharger la batterie. Si I'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.
(2) Eviter d'effectuer la recharge sous des températures élevées.
Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se déterminer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l'utiliser.

ATTENTION

Si la batterie est chaude quand elle est rechargée, parce qu'elle est restee longtemps en plein soleil ou parce qu'elle vient juste d'être utilisée, la lampe temoin du chargeur peut s'allumer en vert. Dans une telle eventualite, laisser la batterie refroidir, puis proceder à la recharge.
Quand la lampe témoin clignote répidement en rouge (à intervalles de 0,2 seconde), vérifier le chargeur etPTRer tout objet étranger qui serait tombé dans l'ouverture lors de la mise en place. S'il n'y a rien d'anormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur/agree.
Etant donné qu'il faut environ 3 secondes au micro ordinateur intégré pour confirmer l'extraction de la batterie in cours de chargement,attendre 3 secondes au minimum avant de la réinsérer pour continuer le chargement. Si la batterie est réinsérée dans les 3 seconds,elle resque de ne pas être correctement rechargée.

ENTRETIEN ET CONTROLE

1. Contrôle des vis de montage:

Vérifier régulierement les vis de montage et s'assurer qu'elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

2. Nettoyage de l'extérieur

Quand le chargeur est sale, essuyez le avec un chiffon sec et doux ou un chiffon imbibé d'eau savonneuse.

N'utilise pas de solvant au chlore, d'essence ou de diluant, car ils font fondre les matieres plastiques.

3. Rangement du chargeur hors-service

Quand le chargeur est hors-service, rangez-le dans un endroit sec et elevé, hors de portée des enfants.

NOTA

Par suite du programme permanent de recherche et de développement HITACHI, ces specifications peuvent faire l'objet de modifications sans avis préalable.
