UC 12YF - Batterieladegerät HITACHI - Kostenlose Bedienungsanleitung

Produkttyp	Akkuladegerät
Marke	Hitachi
Modell	UC 12YF
Ladespannung	7,2 - 12 V
Ladezeit	Ca. 45 bis 60 Minuten
Gewicht	1,3 kg
Kompatible Akkus	Hitachi EB7, EB7G
Leuchtanzeige	Ja, rote/grüne Anzeige
Überhitzungsschutz	Ja, Abschaltung bei Überhitzung
Empfohlene Ladetemperatur	0 °C bis 40 °C
Stromversorgung	Netzstecker (Wandsteckdose)
Sicherheitsfunktionen	Schutz gegen Kurzschluss, Überlastung und Verpolung
Wartung und Reinigung	Mit einem weichen, trockenen oder mit Seifenwasser getränkten Tuch abwischen
Ersatzteile	Ausschließlich Original-HITACHI-Teile verwenden
Reparierbarkeit	Reparatur nur durch autorisierte HITACHI-Kundendienststellen
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar (FR, DE, EN, ES, IT, NL)

Häufig gestellte Fragen - UC 12YF HITACHI

Wie lade ich den Akku mit dem Ladegerät UC 12YF?

Schließen Sie das Ladegerät an eine Netzsteckdose an, die Kontrollleuchte blinkt rot. Setzen Sie den Akku fest bis zum Anschlag ein. Die Leuchte leuchtet während des Ladevorgangs durchgehend rot. Nach Abschluss des Ladevorgangs blinkt die Leuchte rot (im Abstand von einer Sekunde).

Was bedeutet das schnelle Blinken der roten Lampe (0,1 Sekunde)?

Dies weist auf eine unmögliche Ladung oder eine Störung hin. Überprüfen Sie, ob keine Fremdkörper die Kontakte blockieren. Wenn das Problem weiterhin besteht, ist möglicherweise der Akku oder das Ladegerät defekt. Wenden Sie sich an eine autorisierte HITACHI-Kundendienststelle.

Welche Akkus sind mit dem Ladegerät UC 12YF kompatibel?

Das Ladegerät ist kompatibel mit Hitachi-Akkus EB7 und EB7G. Verwenden Sie keine anderen Akkutypen.

Was ist die ideale Temperatur zum Laden des Akkus?

Die empfohlene Ladetemperatur liegt zwischen 0 °C und 40 °C. Die ideale Temperatur beträgt 20-25 °C. Vermeiden Sie das Laden in direktem Sonnenlicht oder in feuchter Umgebung.

Wie lange dauert das Laden eines Akkus?

Die Ladezeit beträgt ca. 45 bis 60 Minuten, abhängig vom Typ und Zustand des Akkus. Diese Zeit kann je nach Umgebungstemperatur variieren.

Kann ich das Ladegerät ununterbrochen verwenden?

Nein, lassen Sie das Ladegerät nach jedem Ladevorgang ca. 15 Minuten ruhen, bevor Sie einen neuen Ladevorgang starten.

Was tun, wenn die Kontrollleuchte grün leuchtet?

Ein dauerhaftes grünes Licht zeigt an, dass der Akku zu heiß zum Laden ist. Lassen Sie ihn abkühlen, bevor Sie einen neuen Ladevorgang versuchen.

Wie pflege ich das Ladegerät UC 12YF?

Reinigen Sie die Außenseite mit einem weichen, trockenen oder mit Seifenwasser getränkten Tuch. Verwenden Sie keine Lösungsmittel wie Chlor, Benzin oder Verdünner.

Wo soll das Ladegerät aufbewahrt werden, wenn es nicht verwendet wird?

Bewahren Sie das Ladegerät an einem trockenen und erhöhten Ort außerhalb der Reichweite von Kindern auf. Vermeiden Sie Temperaturen über 40 °C.

Was tun, wenn das Netzkabel beschädigt ist?

Verwenden Sie das Ladegerät nicht. Geben Sie es an einen autorisierten HITACHI-Kundendienst zurück, um das Kabel ersetzen zu lassen. Versuchen Sie nicht, es selbst zu reparieren.

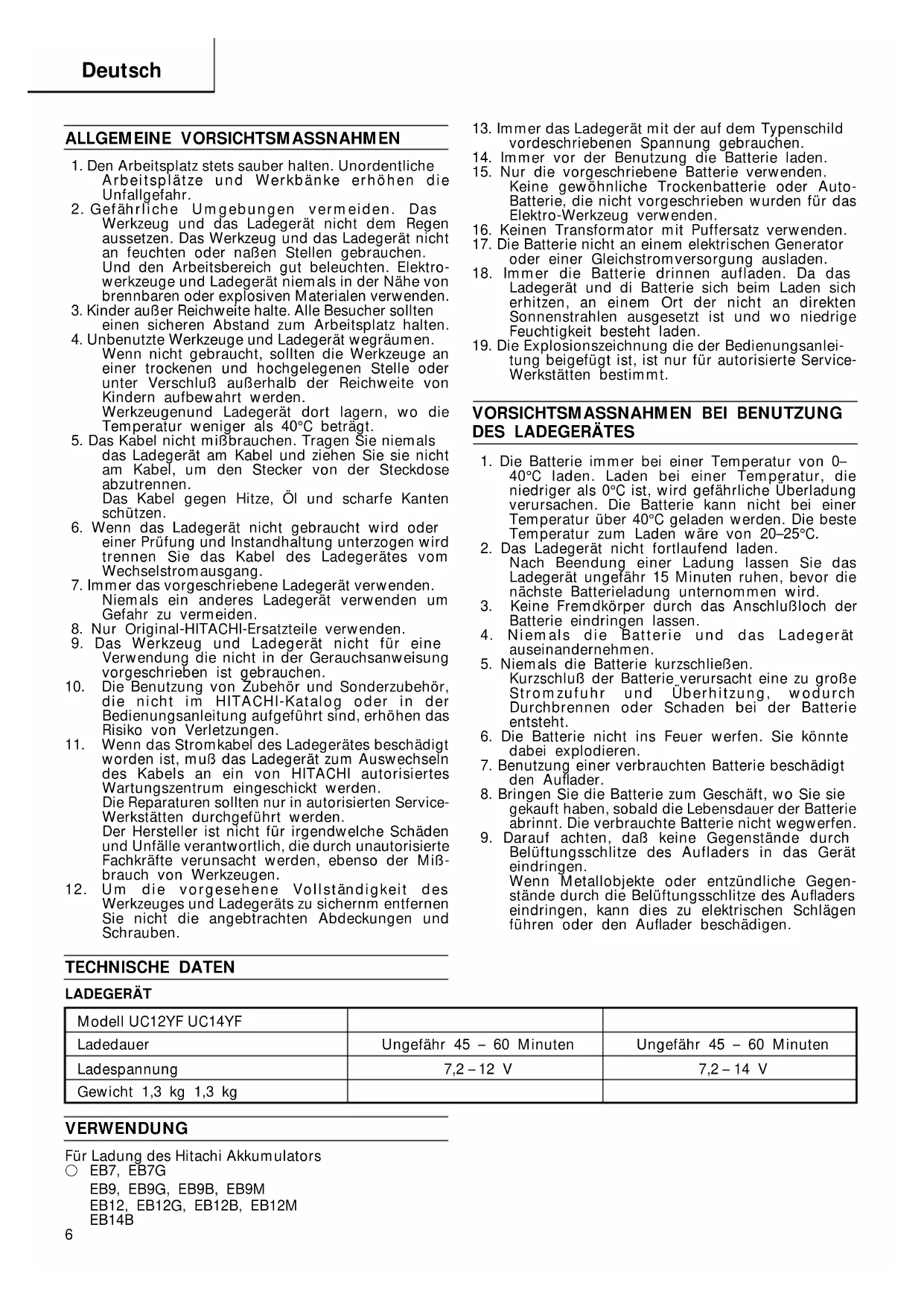

BEDIENUNGSANLEITUNG UC 12YF HITACHI

ALLGEMEINE VORSICHTSMASSNAHMAN

1. Den Arbeitsplatz stets sauber halten. Unordentliche Arbeitspläte und Werkbanke erhöhen die Unfallgefahr.
2. Gefährliche Umgebungen vermeiden. Das Werkzeug und das Ladegerät nicht dem Regen aussetzen. Das Werkzeug und das Ladegerät nicht an feuchten oder naßen Stellen gebrauchen. Und den Arbeitsbereich gut beleuchten. Elektrowerkzeuge und Ladegerät niemals in der Höhe von brenbaren oder explosiven Materialen verwenden.
3. Kinder außer Reichweite halte. Alle Besucher sollenen einen sicheren Abstand zum Arbeitsplatz halten.
4. Unbenutzte Werkzeuge und Ladegerät wegräumen. Wenn nicht gebraucht, sollen den die Werkzeuge an einer trockenen und hochgelegenen Stelle oder unter Verschluß außerhalb der Reichweite von Kindern aufbewahrt werden. Werkzeugend Ladegerät Dort lagern, wo die Temperatur weniger als 40^ beträgt.
5. Das Kabel nicht mißbrauchen. Tragen Sie niemals das Ladegerät am Kabel und ziehen Sie sie nicht am Kabel, um den Stecker von der Steckdose abzutrennen. Das Kabel gegen Hitze, Öl und scharfe Kanten schützen.
6. Wenn das Ladegerät nicht gebraucht wird oder einer Prüfung und Instandhaltung unterzogen wird trennen Sie das Kabel des Ladegerätes vom Wechselstromausgang.
7. Immer das vorgeschriebene Ladegerät verwenden. Niemals ein anderes Ladegerät verwenden um Gefahr zu vermeiden.
8. Nur Original-HITACHI-Ersatzteile verwenden.
9. Das Werkzeug und Ladegerät nicht für eine Verwendung die nicht in der Gerauchsanweisung vorgeschreiben ist gebrauchen.
10. Die Benutzung von Zubehor und Sonderzubehör, die nicht im HITACHI-Katalog oder in der Bedienungsanleitung aufgeführrt sind, erhöhen das Risiko von Verletzungen.
11. Wenn das Stromkabel des Ladegerates beschädigt worden ist, muß das Ladegerät zum Auswechseln des Kabels an ein von HITACHI autorisiertes Wartungszentrum eingeschiedt werden. Die Reparaturen sollenn nur in autorisierten ServiceWerkstätten durchgeführt werden. Der Hersteller ist nicht für irgendwelche Schäden und Unfälle verantwortlich, die durch unautorisierte Fachkräfte verunsacht werden, etwa der Mibbrauch von Werkzeugen.

12. Um die vorgesehene Vollständigkeit des Werkzeuges und Ladegerats zu sichern entfernen Sie nicht die angebetrachten Abdeckungen und Schrauben.

13. Immer das Ladegerät mit der auf dem Typenschild vordeschriebenen Spannung gebrauchen.

14. Immer vor der Benutzung die Batterie laden.
15. Nur die vorgeschriebene Batterie verwenden. Keine gewöhnliche Trockenbatterie oder AutoBatterie, die nicht vorgeschreiben wurden für das Elektro-Werkzeug verwenden.
16. Keinen Transformer mit Puffersatz verwenden.
17. Die Batterie nicht an einem elektrischen Generator oder einer Gleichstromversorgung ausladen.
18. Immer die Batterie drinnen auflagen. Da das Ladegerät und di Batterie sich beim Laden sich erhitzen, an einem Ort der nicht an direkten Sonnenstrahlen ausgesetzt ist und wo niedrige Feuchtigkeit besteht laden.
19. Die Explosionszeichnung die der Bedienungsanleitung beigeufigt ist, ist nur für autorisierte ServiceWerkstätten bestimmt.

VORSICHTSMASSNAHMENBENBENUTZUNG DES LADEGERATES

1. Die Batterie immer bei einer Temperatur von 0- 40^ laden. Laden bei einer Temperatur, die niedriger als 0^ ist, wird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40^ geladen werden. Die Beste Temperatur zum Laden ware von 20 - 25^ .
2. Das Ladegerät nicht fortlaufend laden.
   Nach Beendung einer Ladung{lüssen Sie das Ladegerät ungebahr 15 Minuten ruhen, bevor die nachste Batterieladung unternommen wird.
3. Keine Fremdkörper durch das Anschlußoch der Batterie eindringen halten.
4. Niemals die Batterie und das Ladegerät auseinandernehmen.
5. Niemals die Batterie kurzschlieBen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden bei der Batterie entstehen.
6. Die Batterie nicht ins Feuer werfen. Sie konnte darauf explodieren.
7. Benutzung einer verbrauchten Batterie beschädigt den Auflader.
8. Bringen Sie die Batterie zum Geschäft, wo Sie sie gekauft haben, sobald die Lebensdauer der Batterie abrinnt. Die verbrauchte Batterie nicht wegwerfen.
9. Darauf achten, daß keine Gegenstände durch Belüfungsschlitze des Aufladers in das Geräte eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüfungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen.

TECHNISCHE DATEN
LADEGERAT

Modell UC12YF UC14YF
Ladedauer	Ungefähr 45 - 60 Minuten	Ungefähr 45 - 60 Minuten
Ladespannung	7,2 - 12 V	7,2 - 14 V
Gewicht 1,3 kg 1,3 kg

VERWENDUNG

Für Ladung des Hitachi Akkumulators

EB7,EB7G

Vor Gebrauch des Akku-Werkzeugs, den Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose einstecken. Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt das Kontrollampe in Rot auf. (in Sekundenabständen).
2. Eine Batterie in das Ladegerät einlagen. Die Batterie in das Ladegerät stecken, bis sie den Boden berührt und sicherstellen, daß die Polarität richtig ist, wie in Abb. 1. gezeigt.

VORSICHT:

Die Batterien müssen richtig herum eingelegt werden,

andernfalls ist das Wiederauflagen der Batterien nicht möglich. Darüber hinaus konnen hierdurch auch andere Probleme auftreten, wie z. B. eine Deformierung des Anschlusses am Wiederaufladegerat.

3. Laden

Beim Einlagen einer Batterie in das Ladegerät leuchtet das Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgeladen ist, blinking das Kontrollampe in Rot. (in Sekundenabständen). (Seihe Tafel 1)

(1) Anzeigelampchen

Das rote und gelbe Lämpchen leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendenten Ladegerats oder der Akkubatterie.

Tafel 1

Anzeigen der Kontrollampe
Die Kontrol-lampe leuchtet oder blinkt in rot.	Vor dem BlinkLaden	Leuchtet für 0,5 Sekunden.Erlöscht für 0,5 Sekunden.
	Beim Laden	Leuchtet Leuchtet kontinuierlich
	Laden durchgeführt	Blinkt Leuchtet für 0,5 Sekunden.Erlöscht für 0,5 Sekunden.
	Laden möglich	Flackert Leuchtet für 0,1 Sekunden.Erlöscht für 0,1 Sekunden.	Betriebsstörung in der batterie oder im Ladegerät
Die Kontrol-lampe leuchtet in grün.	Laden möglich	Leuchtet Leuchtet kontinuierlich	Die Temperatur der Batterie ist hoch, wodurch das Aufladen möglich wird.

(2) Über die Temperatur der Akkubatterie
Die Temperatur von Akkubatterien ist wie in der folgenden Abbildung gezeigt, und Batterien, die sich zustark erhitzt haben, sollenn sich vor dem Aufladen etwas abkühlen.

Tafel 2 Aufladen von Akkubatterien, die sich erhitz haben.

Akkubatterien Temperaturen, bei denen die Batterie geladen werden kann
EB7, EB9	-5°C ~ 40°C
EB12
EB7G
EB9G, EB9B, EB9M	-5°C ~ 60°C
EB12G, EB12B, EB12M
EB14B

(3) Über die Aufladezeit
Tafel 3 Zeigt die erforderliche Ladezeit entsprechend dem Batterietyp

Tafel 3 Aufladezeit bei 20^ (ungeführ, im Minuten)

Batteriespannung (V)	Batteriekapazität (mAh)
	1300 mAh 1700 mAh 2000 mAh
7,2 V EB7 45 min EB7G 55 min							UC12YF	UC14YF
9,6 V EB9 45 min EB9G 55 min	EB9B 60 min			EB9M	60 min
12 V	EB12	45 min	EB12G	55 min	EB12B	60 min
					EB12M	60 min
14,4 V				EB14B	60 min

HINWEIS: Die Aufladezeit kann je nach Umgebungstemperatur und Netzspannung unterschied sein.

1. Den Netzstecker des Ladegerats aus der Steckdoseziehen.
2. Das Ladegerät festhalten und die Batterie herausziehen.

Zur Leistung von neuen Batterien

Da die Batteriechemikalien von neuen Batterien und Batterien, die langere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimalgem Aufladen der Batterien wieder hergestellt.

Veränderung der Lebensdauer von Batterien

(1) Die Batterien aufladen, bevor sie vollig erschöpf sind.

Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhoren und die Batterie aufladen.

Wenn das Werkzeug weiter verwendet wird und die Batterie vollig erschöpf wird, kann die Batterie beschädigt und ihre Lebensdauer verkurzt werden.

(2) Nicht bei hohen Temperatures aufladen.

Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen setzen und erst aufladen, wenn sie sich abgekühlt hat.

VORSICH

• Wenn die Akkubatterie geladen wird, während sie erhinit ist weil sie sich langere Zeit im direkten Sonnenlicht befinden hat, oder weil sie gerade gebraucht wurde, kann es sein, daß die Kontrollampe des Ladegerats in Grün leuchtet. In dieser Fall zuerst die Batterie abkühlen setzen und erst dann mit dem Aufladen beginnen.
  Owenn das Kontrollampe in Schneller Folge in Rot flackert (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. hersausnahmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prären halten.
  ○Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, daß die im UC12YF/UC14YF zum Laden eingelegte Batterie herausgenommen wird, warten Sie mindestens 3 Sekunden, bevor Sie die Batterie zum Fortsetzen des Aufladens einlagen. Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, daß sie nicht richtig geladen wird.

INSTANDHALTUNG UND NACHPRU FUNG

1. Inspektion der Befestigungsschraube:

Alle Befestigungsschrauben werden regelmäßig inspi Ziert und gepruft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

2. AuBenreinigung

Wenn das Ladegerät schmutzig ist, es mit einem weichen und trockenen Tuch abwischen oder mit einem in Siefen Wasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden, da sie plastisches Material schmelzen.

3. Lagern des Ladegerates, wenn außer Gebrauch

Wenn außer Gebrauch, das Ladegerät an einer trockenen und hochliegenden Stelle außer Reichweite der Kinder lagern.

ANMERKUNG

Aufgrund des ständigen Forschungs-und Entwicklungprogramms vor HITACHI sind Änderungen der hierin gemachteten technischen Angaben nicht ausgeschlossen.
