GEBRUIKSAANWIJZING UC 12YF HITACHI

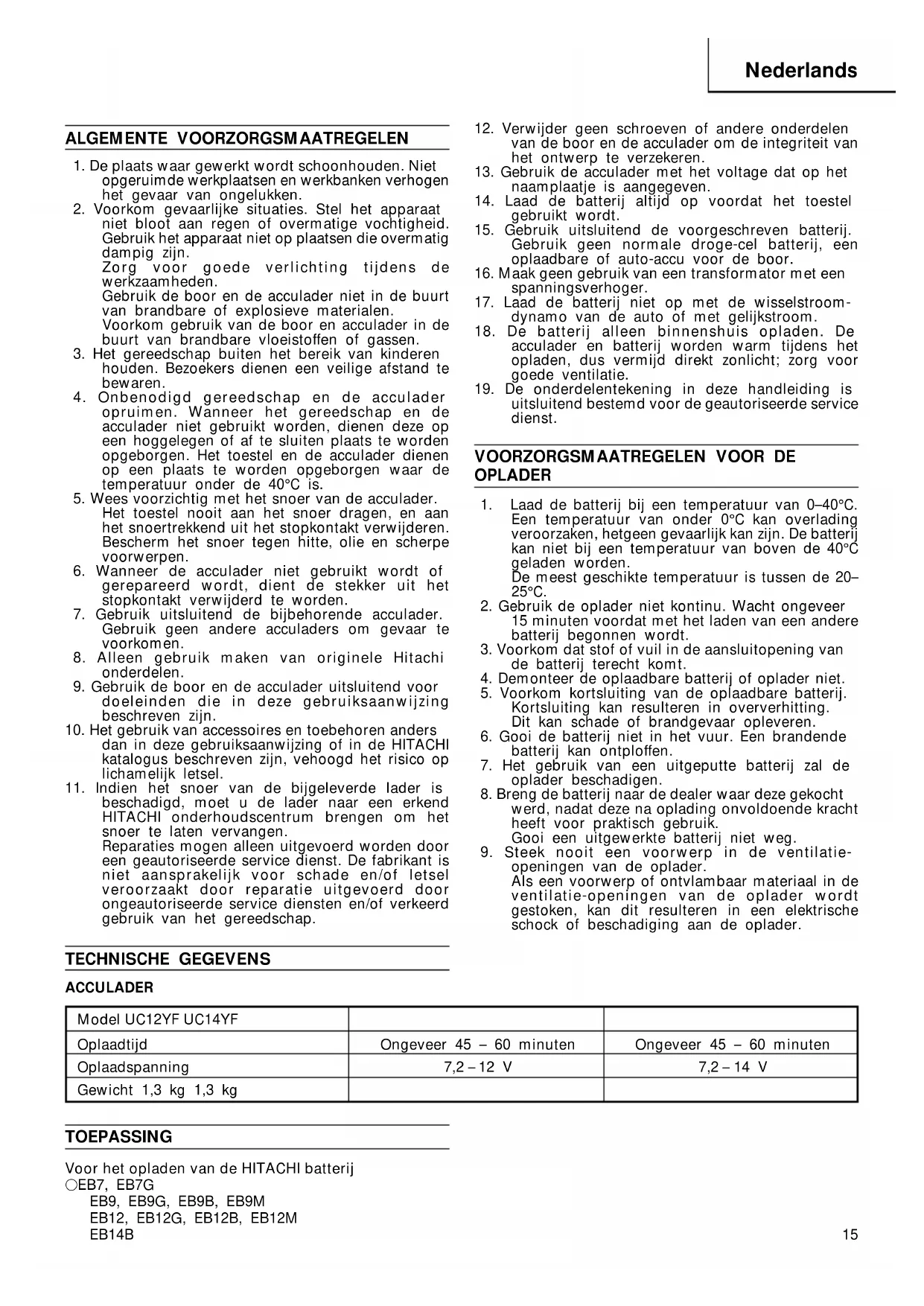

1. De plaats waar gewerkt wordt schoonhouden. Niet

opgeruimde werkplaatsen en werkbanken verhogen het gevaar van ongelukken.

2. Voorkom gevaarlijke situaties. Stel het apparaat

niet bloot aan regen of overmatige vochtigheid. Gebruik het apparaat niet op plaatsen die overmatig dampig zijn. Zorg voor goede verlichting tijdens de werkzaamheden. Gebruik de boor en de acculader niet in de buurt van brandbare of explosieve materialen. Voorkom gebruik van de boor en acculader in de buurt van brandbare vloeistoffen of gassen.

3. Het gereedschap buiten het bereik van kinderen

houden. Bezoekers dienen een veilige afstand te bewaren.

4. Onbenodigd gereedschap en de acculader

opruimen. Wanneer het gereedschap en de acculader niet gebruikt worden, dienen deze op een hoggelegen of af te sluiten plaats te worden opgeborgen. Het toestel en de acculader dienen op een plaats te worden opgeborgen waar de temperatuur onder de 40°C is.

5. Wees voorzichtig met het snoer van de acculader.

Het toestel nooit aan het snoer dragen, en aan het snoertrekkend uit het stopkontakt verwijderen. Bescherm het snoer tegen hitte, olie en scherpe voorwerpen.

6. Wanneer de acculader niet gebruikt wordt of

gerepareerd wordt, dient de stekker uit het stopkontakt verwijderd te worden.

7. Gebruik uitsluitend de bijbehorende acculader.

Gebruik geen andere acculaders om gevaar te voorkomen.

8. Alleen gebruik maken van originele Hitachi

9. Gebruik de boor en de acculader uitsluitend voor

doeleinden die in deze gebruiksaanwijzing beschreven zijn.

10. Het gebruik van accessoires en toebehoren anders

dan in deze gebruiksaanwijzing of in de HITACHI katalogus beschreven zijn, vehoogd het risico op lichamelijk letsel.

11. Indien het snoer van de bijgeleverde lader is

beschadigd, moet u de lader naar een erkend HITACHI onderhoudscentrum brengen om het snoer te laten vervangen. Reparaties mogen alleen uitgevoerd worden door een geautoriseerde service dienst. De fabrikant is niet aansprakelijk voor schade en/of letsel veroorzaakt door reparatie uitgevoerd door ongeautoriseerde service diensten en/of verkeerd gebruik van het gereedschap.

12. Verwijder geen schroeven of andere onderdelen

van de boor en de acculader om de integriteit van het ontwerp te verzekeren.

13. Gebruik de acculader met het voltage dat op het

naamplaatje is aangegeven.

14. Laad de batterij altijd op voordat het toestel

15. Gebruik uitsluitend de voorgeschreven batterij.

Gebruik geen normale droge-cel batterij, een oplaadbare of auto-accu voor de boor.

16. Maak geen gebruik van een transformator met een

17. Laad de batterij niet op met de wisselstroom-

dynamo van de auto of met gelijkstroom.

18. De batterij alleen binnenshuis opladen. De

acculader en batterij worden warm tijdens het opladen, dus vermijd direkt zonlicht; zorg voor goede ventilatie.

19. De onderdelentekening in deze handleiding is

uitsluitend bestemd voor de geautoriseerde service dienst.

1. Laad de batterij bij een temperatuur van 0–40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De batterij kan niet bij een temperatuur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20– 25°C.

2. Gebruik de oplader niet kontinu. Wacht ongeveer

15 minuten voordat met het laden van een andere batterij begonnen wordt.

3. Voorkom dat stof of vuil in de aansluitopening van

5. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

6. Gooi de batterij niet in het vuur. Een brandende

batterij kan ontploffen.

7. Het gebruik van een uitgeputte batterij zal de

oplader beschadigen.

8. Breng de batterij naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

9. Steek nooit een voorwerp in de ventilatie-

openingen van de oplader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gestoken, kan dit resulteren in een elektrische schock of beschadiging aan de oplader. TECHNISCHE GEGEVENS ACCULADER Model UC12YF UC14YF Oplaadtijd Ongeveer 45 – 60 minuten Ongeveer 45 – 60 minuten Oplaadspanning 7,2 – 12 V 7,2 – 14 V Gewicht 1,3 kg 1,3 kg TOEPASSING Voor het opladen van de HITACHI batterij 䡬 EB7, EB7G EB9, EB9G, EB9B, EB9M EB12, EB12G, EB12B, EB12M EB14BNederlands

OPLADEN Voor het gebruik van de boor-schroefamachine e.d. dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het oplaadapparaat op het

stopkontakt aan. Wanneer de stekker van de acculader in het stopkontakt wordt gestoken, zal het controlelampje in rood knipperen. (met tusserpozen van 1 sekonde).

2. Steek de batterij in het oplaadapparaat.

Steek de batterij stevig in de oplader, totdat deze kontakt maakt met de bodem van de oplader. Let bij het plaatsen van de batterij op de polariteit van (+) en (–) zoals in Afb 1 getoond wordt. OPGELET: 䡬 Als de batterijen niet in de juiste richting van (+) en (–) in de acculader worden aange-bracht, is niet alleen opladen onmogelijk, maar kunnen er ook storingen in de acculader ontstaan, zoals vervorming van het aansluitpunt.

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen. (met tussenpozen van 1 sekonde) (Zie Tabel 1). (1) Aanduiding van de controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de oplaadbare batterij of de acculader. Capaciteit van accu (mAh) 1300 mAh 1700 mAh 2000m Ah Accuvoltage (V) OPMERKUNG: De oplaadtijd kan ietwat variëren, al naar gelang de omgevingstemperatuur en het spanningsvoltage van de stroombron. UC14YF 7,2 V EB7 45 minuten EB7G 55 minuten 9,6 V EB9 45 minuten EB9G 55 minuten EB9B 60 minuten EB9M 60 minuten 12 V EB12 45 minuten EB12G 55 minuten EB12B 60 minuten EB12M 60 minuten 14,4 V EB14B 60 minuten UC12YF (3) Tijd die benodigd is voor het opladen Tabel 3 geeft de oplaadtijd voor de verschillende typen batterijen Tabel 3 Oplaadtijd (bij benadering in minuten) bij 20° (2) Betreffende de temperatuur van de oplaadbare batterij De temperatuur van oplaadbare batterijen verloopt zoals aangegeven in de onderstaande tabel; batterijen die erg warm zijn dient u voor het opladen even af te laten koelen. Tabel 2 Opladen van warmgelopen batterijen Oplaadbare batterijen Geschikte temperatuur voor het opladen EB7, EB9 EB12 -5°C ~ 40°C EB7G EB9G, EB9B, EB9M -5°C ~ 60°C EB12G, EB12B, EB12M EB14B Tabel 1 Aanduidingen van het controlelampje Voor het Knippert Brandt ongeveer 0,5 sekonde. laden Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Brandt Blift branden Knippert Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Knippert Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde niet. (Uit voor 0,1 sekonde) ■■■■■■■■■■■■■ Brandt Blift branden Er is iets mis met de batterij of met het oplaad-apparaaat. De temperatuur van de batterij is te hoog, waardoor het opladen onmogelijk is. Het controlelampje licht groen op Het controlel- ampje licht op of knippert in rood Tijdens opladen Opladen onmogelijk Na opladen Opladen onmogelijkNederlands

4. Trek de stekker van het oplaadapparaat uit het

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit. Betreffende het ontladen raken van nieuwe batterijen e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterijen de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de batterij 2 à 3 maal bij kamer- temperatuur op te laden. Om langdurig gebruik van de batterijen te bevorderen (1) Laad batterijen op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint. VOORZICHTIG 䡬 Als wordt geprobeerd de batterij op te laden terwijl deze te warm is geworden door langdurige blootstelling aan direkt zonlicht of onmiddellijk na gebruik van de batterij, is het mogelijk dat het kontrolelampje van de acculader groen oplicht. Mocht dit zich voordoen, laat de batterij dan eerst even afkoelen alvorens u deze oplaadt. 䡬 Wanneer het controlelampje snel in rood knippert (vijfmaal per sekonde), neem de batterij dan uit het oplaadapparaat en controleer de opening van de laatste dan op de aanwezigheid van een voorwerp dat er niet hoort. Is er geen voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of het oplaadapparaat. Laat deze dan controleren door een bevoegde onderhoudsinstantie. 䡬 Aangzien de ingebouwde micoprocessor van de UC12YF/UC14YF een drietal sekonden nodig heeft om te reageren op het loskoppelen van de batterij. dient u minimaal drie sekonden te wachten voordat u de batterij weer aansluit om het laden te vervolgen. Als de batterij binnen de drie sekonden wordt aangesloten, bestaat de kans dat deze niet goed wordt opgeladen.

ONDERHOUD EN INSPECTIE

1. Inspectie van de bevestigingsschroef:

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

2. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de oplader bevuild is. Gebruik geen vloeistoffen zoals tinner of benzine om ta voorkomen dat de afwerking beschadigt.

De oplader dient opgeborgen de worden in een droge plaats buiten bereik van kinderen. AANTEKENING Op grond van het voortdurende research-en ontwik- kelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden.Español

Wij verklaren onder eigen verantwoordelijkheid dat dit produkt conform de richtlijnen of gestandardiseerde documenten EN60335, EN55014, EN60555 en EN50082-1 voldoet aan de eisen van EEG Bepalingen 73/23/EEG en 89/336/EEG.
