MANUALE UTENTE UC 12YF HITACHI

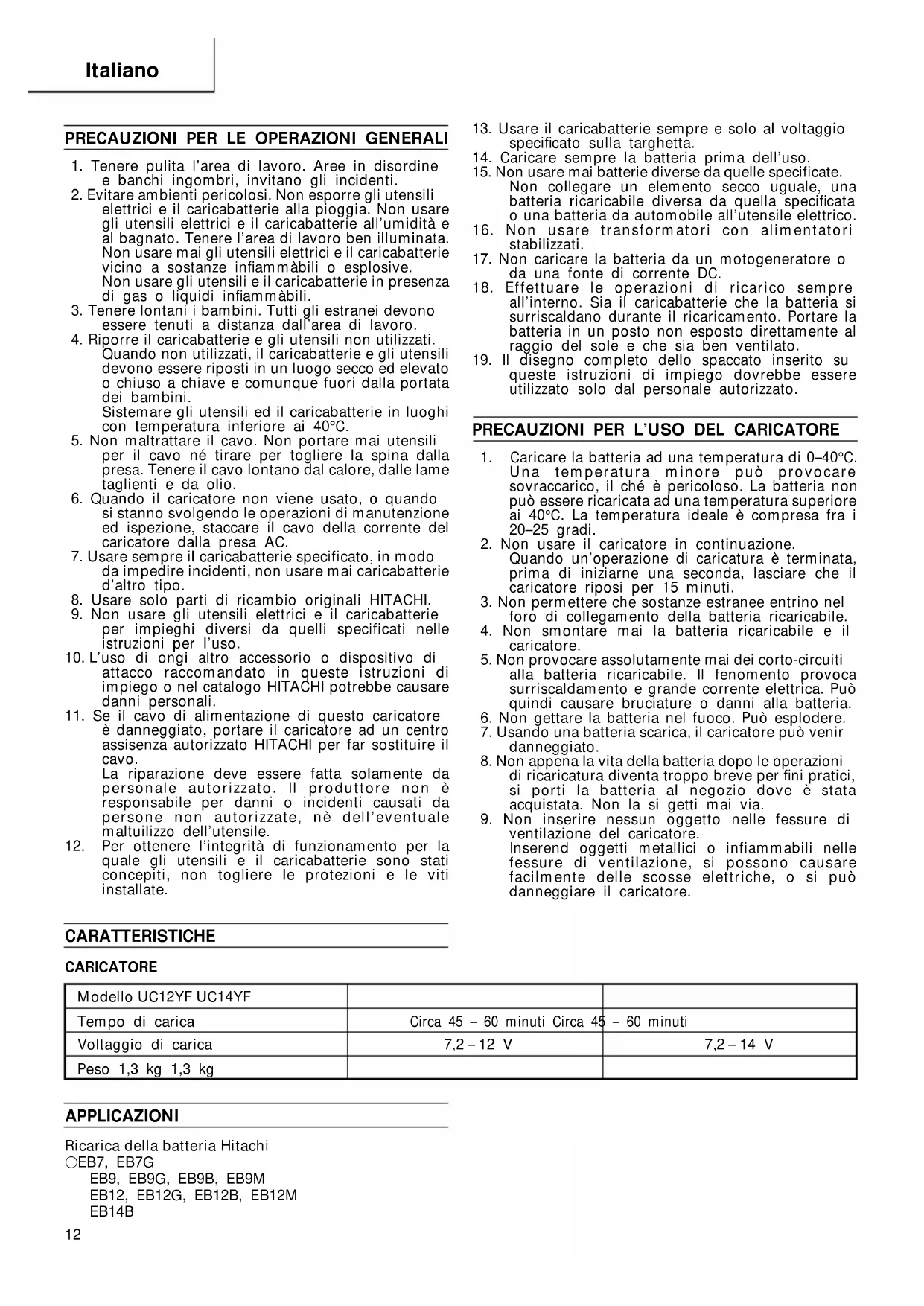

PRECAUZIONI PER LE OPERAZIONI GENERALI

1. Tenere pulita l’area di lavoro. Aree in disordine

e banchi ingombri, invitano gli incidenti.

2. Evitare ambienti pericolosi. Non esporre gli utensili

elettrici e il caricabatterie alla pioggia. Non usare gli utensili elettrici e il caricabatterie all’umidità e al bagnato. Tenere l’area di lavoro ben illuminata. Non usare mai gli utensili elettrici e il caricabatterie vicino a sostanze infiammàbili o esplosive. Non usare gli utensili e il caricabatterie in presenza di gas o liquidi infiammàbili.

3. Tenere lontani i bambini. Tutti gli estranei devono

essere tenuti a distanza dall’area di lavoro.

4. Riporre il caricabatterie e gli utensili non utilizzati.

Quando non utilizzati, il caricabatterie e gli utensili devono essere riposti in un luogo secco ed elevato o chiuso a chiave e comunque fuori dalla portata dei bambini. Sistemare gli utensili ed il caricabatterie in luoghi con temperatura inferiore ai 40°C.

5. Non maltrattare il cavo. Non portare mai utensili

per il cavo né tirare per togliere la spina dalla presa. Tenere il cavo lontano dal calore, dalle lame taglienti e da olio.

6. Quando il caricatore non viene usato, o quando

si stanno svolgendo le operazioni di manutenzione ed ispezione, staccare il cavo della corrente del caricatore dalla presa AC.

7. Usare sempre il caricabatterie specificato, in modo

da impedire incidenti, non usare mai caricabatterie d’altro tipo.

8. Usare solo parti di ricambio originali HITACHI.

9. Non usare gli utensili elettrici e il caricabatterie

per impieghi diversi da quelli specificati nelle istruzioni per l’uso.

10. L’uso di ongi altro accessorio o dispositivo di

attacco raccomandato in queste istruzioni di impiego o nel catalogo HITACHI potrebbe causare danni personali.

11. Se il cavo di alimentazione di questo caricatore

è danneggiato, portare il caricatore ad un centro assisenza autorizzato HITACHI per far sostituire il cavo. La riparazione deve essere fatta solamente da personale autorizzato. Il produttore non è responsabile per danni o incidenti causati da persone non autorizzate, nè dell’eventuale maltuilizzo dell’utensile.

12. Per ottenere l’integrità di funzionamento per la

quale gli utensili e il caricabatterie sono stati concepiti, non togliere le protezioni e le viti installate.

13. Usare il caricabatterie sempre e solo al voltaggio

specificato sulla targhetta.

14. Caricare sempre la batteria prima dell’uso.

15. Non usare mai batterie diverse da quelle specificate.

Non collegare un elemento secco uguale, una batteria ricaricabile diversa da quella specificata o una batteria da automobile all’utensile elettrico.

16. Non usare transformatori con alimentatori

17. Non caricare la batteria da un motogeneratore o

da una fonte di corrente DC.

18. Effettuare le operazioni di ricarico sempre

all’interno. Sia il caricabatterie che la batteria si surriscaldano durante il ricaricamento. Portare la batteria in un posto non esposto direttamente al raggio del sole e che sia ben ventilato.

19. Il disegno completo dello spaccato inserito su

queste istruzioni di impiego dovrebbe essere utilizzato solo dal personale autorizzato.

PRECAUZIONI PER L’USO DEL CARICATORE

1. Caricare la batteria ad una temperatura di 0–40°C.

Una temperatura minore può provocare sovraccarico, il ché è pericoloso. La batteria non può essere ricaricata ad una temperatura superiore ai 40°C. La temperatura ideale è compresa fra i 20–25 gradi.

2. Non usare il caricatore in continuazione.

Quando un’operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

3. Non permettere che sostanze estranee entrino nel

foro di collegamento della batteria ricaricabile.

4. Non smontare mai la batteria ricaricabile e il

5. Non provocare assolutamente mai dei corto-circuiti

alla batteria ricaricabile. Il fenomento provoca surriscaldamento e grande corrente elettrica. Può quindi causare bruciature o danni alla batteria.

6. Non gettare la batteria nel fuoco. Può esplodere.

7. Usando una batteria scarica, il caricatore può venir

8. Non appena la vita della batteria dopo le operazioni

di ricaricatura diventa troppo breve per fini pratici, si porti la batteria al negozio dove è stata acquistata. Non la si getti mai via.

9. Non inserire nessun oggetto nelle fessure di

ventilazione del caricatore. Inserend oggetti metallici o infiammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore. CARATTERISTICHE CARICATORE Modello UC12YF UC14YF Tempo di carica Circa 45 – 60 minuti Circa 45 – 60 minuti Voltaggio di carica 7,2 – 12 V 7,2 – 14 V Peso 1,3 kg 1,3 kg APPLICAZIONI Ricarica della batteria Hitachi 䡬 EB7, EB7G EB9, EB9G, EB9B, EB9M EB12, EB12G, EB12B, EB12M EB14BItaliano

RICARICA Prima di usare il trapano elettrico, caricare la batteria come indicato di seguito.

1. Collegare il cavo di alimentazione del caricatore a

una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia lampeggia in rosso. (A intervalli di un secondo.)

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore fino a che tocca il fondo del caricatore e controllare la polarità come mostrato nella Fig 1. ATTENZIONE: 䡬 Se le pile sono inserite in direzione contraria, non solo la carica diviene impossibile ma possono verificarsi anche problemi nel caricatore come la deformazione del terminale di carica.

Quando si inserisce una batteria nel caricatore, la spia si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia lampeggia in rosso. (A intervalli di un secondo.) (Vedere le Tabella 1) (1) Indicazioni della spia Le indicazioni della spia sono come indicato nella Tabella 1, a seconda delle condizioni del caricatore o della batteria ricaricabile. Tabella 1 Indicazioni della lampada spie Prima della Lampeggia Si illumina per 0,5 secondi. carica Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Si illumina Si illumina stabilmente Lampeggia Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Lampeggia Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi) ■■■■■■■■■■■■■ Si illumina Si illumina stabilmente Carica completa Malfunzionamento della batteria o del caricatore La temperatura della batteria è alta, rendendo la ricarica impossibile. La spia si illumina in verde La spia si illumina o lampeggia in rosso Durante la carica Carica impossibile Carica impossibile (2) Temperatura della batteria ricaricabile Le temperature delle batterie ricaricabili sono come indicato nella tabella sotto. Consentire alle batterie che si sono riscaldate, di raffreddarsi prima ricaricarle. Tabella 2 Ricarica delle batterie che si sono riscaldate Batterie ricaricabili Temperature di carica per le baatterie EB7, EB9 EB12 -5°C ~ 40°C EB7G EB9G, EB9B, EB9M -5°C ~ 60°C EB12G, EB12B, EB12M EB14B (3) Tempo di carica necessario LaTabella 3 indica il tempo di carica necessario a seconda del tipo di batteria Tabella 3 Tempo di ricarica (min. circa) a 20°C Capacità batteria (mAh) 1300 mAh 1700 mAh 2000 mAh Tensione batteria (V) NOTA: Il tempo di carica varia a seconda della temperatura ambientale e della tensione di alimentazione. UC14YF 7,2 V EB7 45 min. EB7G 55 min. 9,6 V EB9 45 min. EB9G 55 min. EB9B 60 min. EB9M 60 min. 12 V EB12 45 min. EB12G 55 min. EB12B 60 min. EB12M 60 min. 14,4 V EB14B 60 min. UC12YFItaliano

4. Scollegare il cavo di alimentazione del caricatore

5. Tenere saldamente il caricatore e estrarre la batteria.

Scarica nel caso di batterie nuove, ecc. Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, la scarica esterna può essere abbassata quando le si usa per la prima e seconda volta. Questo è un fenomeno temporaneo e il tempo normale necessario per la carica viene ripristinato ricaricando la batteria per 2 o 3 volte. Come mantenere più lunga la durata delle batterie (1) Ricaricare le batterie prima che si scarichino completamente. Quando si sente che la potenza dell’attrezzo si indebolisce, interrompere l’uso e ricaricare la batteria. Se si continua l’uso e si finisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi. (2) Evitare di raggiungere alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raffreddarsi per un po’e quindi ricaricarla. ATTENZIONE 䡬 Se la batteria viene caricata mentre è calda perché rimasta esposta a lungo ai raggi solari o perché immediatamente dopo l’uso della batteria, la spia pilota del caricatore può illuminarsi in verde. In questo caso, prima lasciar raffreddare la batteria e poi eseguire l’operazione di carica. 䡬 Quando la spia lampeggia velocemente in rosso (a intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel foro di installazione della batteria. Se non sono presenti oggetti estranei è probabile che la batteria od il caricatore non funzioni bene. Farla vedere a un Agente di manutenzione autorizzato. 䡬 Poiché il micro computer incorporato impiega circa 3 secondi per confermare che la batteria caricata con l’UC12YF/UC14YF è stata espulsa, aspettare almeno 3 secondi prema di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, essa può non essere caricata in modo approprioato.

MANUTENZIONE E CONTROLLI

1. Controllo delle viti di tenuta:

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano escluivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se ciò non avviene si può causare un grave incidente.

2. Pulizia della carcassa dell’utensile

Se il caricatore è sporco, pulirlo con uno straccio soffice, inumidito di acqua e sapone. Non usare solventi cloridici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

3. Conservazione del caricatore

Quando non è usato, il caricatore deve essere conservato in un luogo asciutto e chiuso o in alto, affinché sia fuori dalla portata dei bambini. NOTA A causa del continuo programma di ricerca a sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione.Nederlands

DICHIARAZIONE DI CONFORMITÀ CE

Si dichiara sotto nostra responsabilità che questo prodotto è conforme agli standard o ai documenti standardizzati EN60335, EN55014, EN60555 e EN50082-1 conforme alle direttive 73/23/CEE e 89/336/CEE del concilio.

• Questa dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE. Nederlands
