| Marque | Thomson |
| Modèle | THD315TB |
| Type de produit | Lecteur DVD avec récepteur TNT HD |
| Alimentation | AC 100-240 V ~ 50/60 Hz |
| Consommation électrique (mode DVD) | 10 W |
| Consommation électrique (mode TNT) | Moins de 8 W |
| Consommation en veille | Moins de 1 W |
| Formats de disques compatibles | DVD, VCD, CD (selon notice) |
| Formats vidéo USB | MPEG4, H.264, MKV |
| Récepteur TNT HD intégré | Oui (DVB-T2) |
| Sorties vidéo | HDMI, Péritel (TV) |
| Sorties audio | Analogique (2 V sur 10 kΩ), Numérique (0,5 Vc-c sur 75 Ω) |
| Télécommande | Infrarouge, piles AAA 1,5 V (non fournies) |
| Fonctions principales | Lecture DVD, réception TNT HD, enregistrement USB, télétexte, audio description |
| Verrouillage parental | Oui, mot de passe par défaut 0000 |
| Langues disponibles | OSD, audio, sous-titres (multiples) |
| Recherche de chaînes | Automatique et manuelle |
| Entretien | Nettoyer avec un chiffon humide, débrancher avant nettoyage |
| Sécurité | Double isolation, classe II |
| Recyclage | Produit soumis à la directive DEEE, ne pas jeter aux ordures ménagères |
| Pièces détachées et réparabilité | Réparation par personnel qualifié uniquement |
| Dimensions (L x l x h) | Environ 260 x 200 x 40 mm (estimation) |
| Poids | Environ 1,2 kg (estimation) |
FOIRE AUX QUESTIONS - THD315TB THOMSON
Questions des utilisateurs sur THD315TB THOMSON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lecteur dvd au format PDF gratuitement ! Retrouvez votre notice THD315TB - THOMSON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil THD315TB de la marque THOMSON.
MODE D'EMPLOI THD315TB THOMSON
Manuel d'utilisateur
Lecteur DVD avec RECEPTEUR TNT HD
CE
2452
Veuillez dire le present manuel avant de connecter ou de commencer à utiliser ce produit.
Veuillez également conserver ce manuel en lieu sur pour consultation ultérieure.
Manuel d'utilisateur
Important consignes de sécurité
Pour éviter des risques d'électrocution, ne pas-retirer le couvercle. Aucune piece de cet apparéil n'est susceptible d'être réparé par le client. Veuillez consulter le personnel qualifié.
Ce symbole renvoie à « une tension dangereuse » à l'intérieur de ce produit et constitue un risque d'électrocution ou de blessure personnelle.
Ce symbole renvoie aux importantes consignes de sécurité liées à ce produit.
Ce symbole signifie que pour la mise au rebut de ce produit, il doit être envoyé aux installations de collecte et de séparation pour le recyclage. En séparant ce produit des déchets menagers, le volume des déchets envoyé aux incinérateurs ou aux planteurs est réduit et les ressources naturelles seront conservées.
- Veuillez lore, respecter et conserver les prsentes instructions.
- Ne jamais utiliser cet apparéil à proximité de l'eau.
- Nettoyez uniquement avec un tissu humide. Veuillez debrancher l'appareil avant de nettoyer.
- Evitez de bloquer les ouvertures d'airation. Installez également ce produit suivant les instructions du fabricant.
- Evitez d'instituter ce produit à proximé des apparèils produit de la chaleur comme les radiateurs, les chauffages, les réchauds et les autres apparèils (y compris les amplificateurs).
- Le cable d'alimentation ne doit pas etre piétiné ou pince notamment au niveau de la prise, des réceptacles et du point de sortie de l'appareil.
- Utilisez uniquement les accessoires/pièces fournies avec cet apparéil.
- Débranchez cet apparéil lors des orages et éclairs ou en cas de non utilisation pendant une longue période.
- Tous les travaux d'entretien ou de réparation doivent être effectués par un personnel qualifié. La réparation est requise lorsque l'appareil a été endommagé : cable d'alimentation ou prise endommagé (e), déversement de liquide ou chute d'objet sur l'appareil, exposition de l'appareil à la pluie ou à la moisissure, mauvais fonctionnement ou chute de l'appareil.
Un apparéil de classe II doit absolument porter la marque « DOUBLE ISOLATION » ou « Doublement isolé » et « lors de la réparation, utiliser uniquement les pieces de remplacement identiques »
AVERTISSEMENT: Dans l'optique de réduire les risques d'incendie ou d'électrocution, évitez d'exposer cet apparéil à la pluie ou à la moissure.
Manuel d'utilisateur

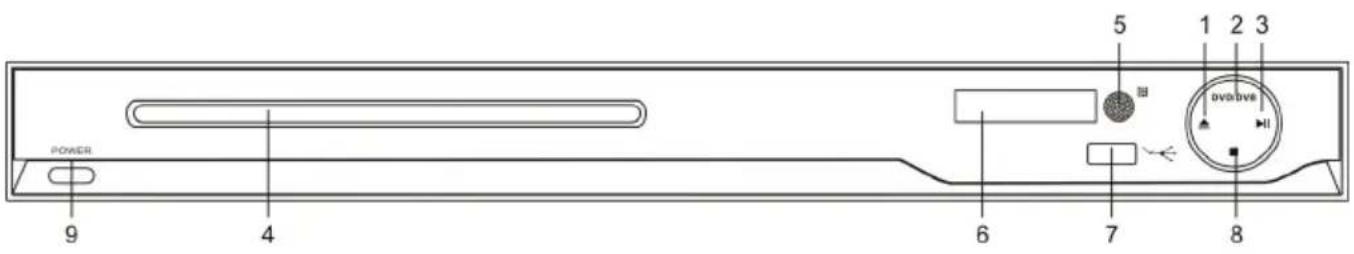

Description du panneau avant
- Bouton Ouverture/Fermetre (OPEN/CLOSE)
- Bouton DVD/TNT(DVB)
- Bouton Lecture/Pause
- Trappe d'accès au lecteur DVD
- Récepteur infrarouge pour télécommande
- Affichage LED
- Prise USB/ESB
- Bouton Stop
- Bouton alimentation (mise en marche)

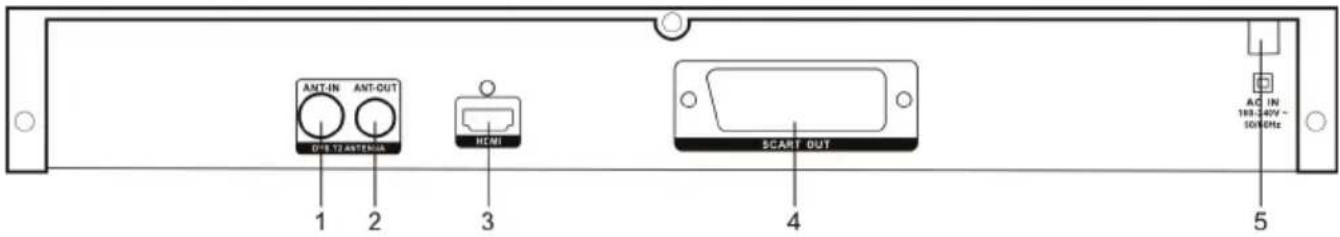

Description du panneau arrière
1.ANT-IN:Entrée du signal TNT (TV numérique terrestre)
2.ANT-OUT:Sortie du signal TNT (TV numérique terrestre)
3.Sortie HDMI
4.Sortie péritel TV
5. Entre AC
Manuel d'utilisateur

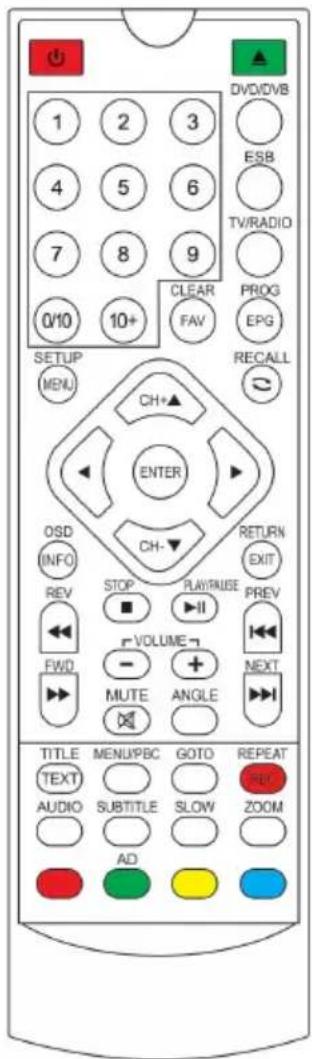

Description de la télécommande
Remarques:
Ne pas utiliser de piles rechargeables (Ni-Cd).
Ne pas recharger, provoquer de court-circuit, démonter ou jeter les piles au feu.
Ne pas jeter, faire tomber ou poser des objets sur la télécommande. Cela pourrait l'endommager et provoquer son mauvais fonctionnement.
Ne pas mélanger les nouvelles piles et les anciennes piles.
Si la télécommande n'est pas utilisé pendant une longue période, retirez les piles.
Attention
Les batteries doivent être tenues hors de la portée des enfants. En cas d'inhalation des piles, contactez immidiatement un meDECIN.
Installation des piles (en option)
1.Retirez le couvercle de la batterie dans la direction de la flche.
2.INSEREZ deux piles de 1,5V AAA, tout en respectant les polarités (+ et-)
3 REPLACE le couvercle des piles.
Manuel d'utilisateur
Touches et Fonctions de la télécommande
| NO. | Description Fonction | en mode DVD Fonction en mode TV numérique | |
| 1 | POWER | Mise en marche / Arrêt | Mise en marche / Arrêt |
| 2 | Numéro de touche:0-10+ | Sélection d'une plage ou d'un chapitre | Changer de chaine, entre les chiffres et lettres dans le menu. |
| 3 | SETUP/MENU | Entrer dans le menu DVD | Entrer dans le menu TNT |
| 4 | CH+ / UP() | Se déplacer vers le haut dans le menu / HAUT | Se déplacer vers le haut dans le menu/ dans les chaines / HAUT |
| 5 | LEFT() | Se déplacer vers la gauche dans le menu / GAUCHE | Se déplacer vers La gauche dans le menu / GAUCHE |
| 6 | ENTER | Confirmer la sélection dans le menu de fonctionnement | Confirmer la sélection dans le menu de fonctionnement |
| 7 | OSD/INFO | Affichage Titre / Chapitre / Temps | Afficher l'information du programme |
| 8 | STOP | Arrêt de la lecture | Stop de la lecture des fichiers en fonction ESB |
| 9 | REV() | Retour rapide | Retour pour les fichiers en fonction ESB |
| 10 | VOL- | Réglage du volume (baisser) | Réglage du volume (baisser) |
| 11 | FWD() | Avance rapide | Avance pour les fichiers en fonction ESB |
| 12 | SOURDINE | Couper le son | Couper le son |
| 13 | TITLE/TEXT | Sélectionner le titre du DVD / Pas de fonction | Pas de fonction / Activer-Désactiver la fonction télétexte TNT |
| 14 | PBC/MENU | Afficher / Quitter le menu VCD/DVD | Pas de fonction |
| 15 | AUDIO | Sélection de langue audio | Sélection de langue audio |
| 16 | SUBTITLE | Sélection de la langue des sous-titres | Activer/Désactiver les sous-titres |
| 17 | Bouton ROUGE | Pas de fonction | Bouton de fonction auxiliaire |
| 18 | Bouton VERT (AD) | Pas de fonction | Bouton de fonction AD (Audio Description): appuyez sur la touche AD, le son des signaux de la TV est émis, écoutez les programmes TV pour les personnes aveugles ou malvoyantes, le signal TV doit supporter la télévision locale. Lorsque vous déslectionnez la fonction AD dans le Menu principal, vousdezvez changer de chaîne pour que la fonction AD soit activée.) |
| 19 | OPEN/CLOSE | Ouvrir ou fermer la trappe d'accès | Pas de fonction |
| 20 | DVD/DVB | Commutateur mode DVD / TNT(DVB) | Commutateur mode DVD / TNT(DVB) |
| 21 | ESB/USB | Pas de fonction | Basculer entre le mode DVD / ESB/USB |
| 22 | TV/RADIO | Pas de fonction | Basculer entre le mode radio et TV |
| 23 | CLEAR/FAV | Effacer l'affichage de l'écran | Affiche la liste des+favores |
| 24 | PROG/EPG | Changer l'ordre de lecture | Affichage / Sortie EPG |
| 25 | RECALL | Pas de fonction | Retour au menu précédent |
| 26 | RIGHT() | Se déplacer vers la droite dans le menu | Se déplacer vers la droite dans le menu / DROITE |
| 27 | CH-/DOWN() | Se déplacer vers le bas dans le menu | Se déplacer vers le bas dans le menu/dans les chanînes / BAS |
| 28 | EXIT/RETURN | Quitter DVD / Retour au menu | Quitter TNT(DVB) |
| 29 | PLAY/PAUSE | Lecture d'un disque / Pause de la lecture | Pour la lecture des fichiers en fonction ESB |
| 30 | PREV() | Passer au chapitre ou à la piste précédente | Pour la lecture des fichiers en fonction ESB |
| 31 | VOL+ | Réglage de volume (augmenter) | Réglage de volume (augmenter) |
| 32 | NEXT() | Passer au chapitre suivant où à la piste suivante | Pour la lecture des fichiers en fonction ESB |
| 33 | ANGLE | Pour voir des scènes de différents angles de camera (selon les disques) | Pas de fonction |
| 34 | REPEAT/REC | Répétition du titre ou du chapitre | Enregistrement du programme TV |
| 35 | GOTO | Aller au titre/chapitre/temps du DVD/VCD que vous souhaitez regarder | Lors de la lecture de films ESB formats MPEG 4 / H264 / MKV, si fonction Goto disponible. |
| 36 | ZOOM | Réduire/Agrandir l'image de la sortie vidéo | Réduire/Agrandir l'image de la sortie vidéo |
| 37 | SLOW | Ralenti | Pas de fonction |
| 38 | Bouton BLEU | Pas de fonction | Bouton de fonction auxiliaire |
| 39 | Bouton JAUNE | Pas de fonction | Bouton de fonction auxiliaire |
INSTALLATION

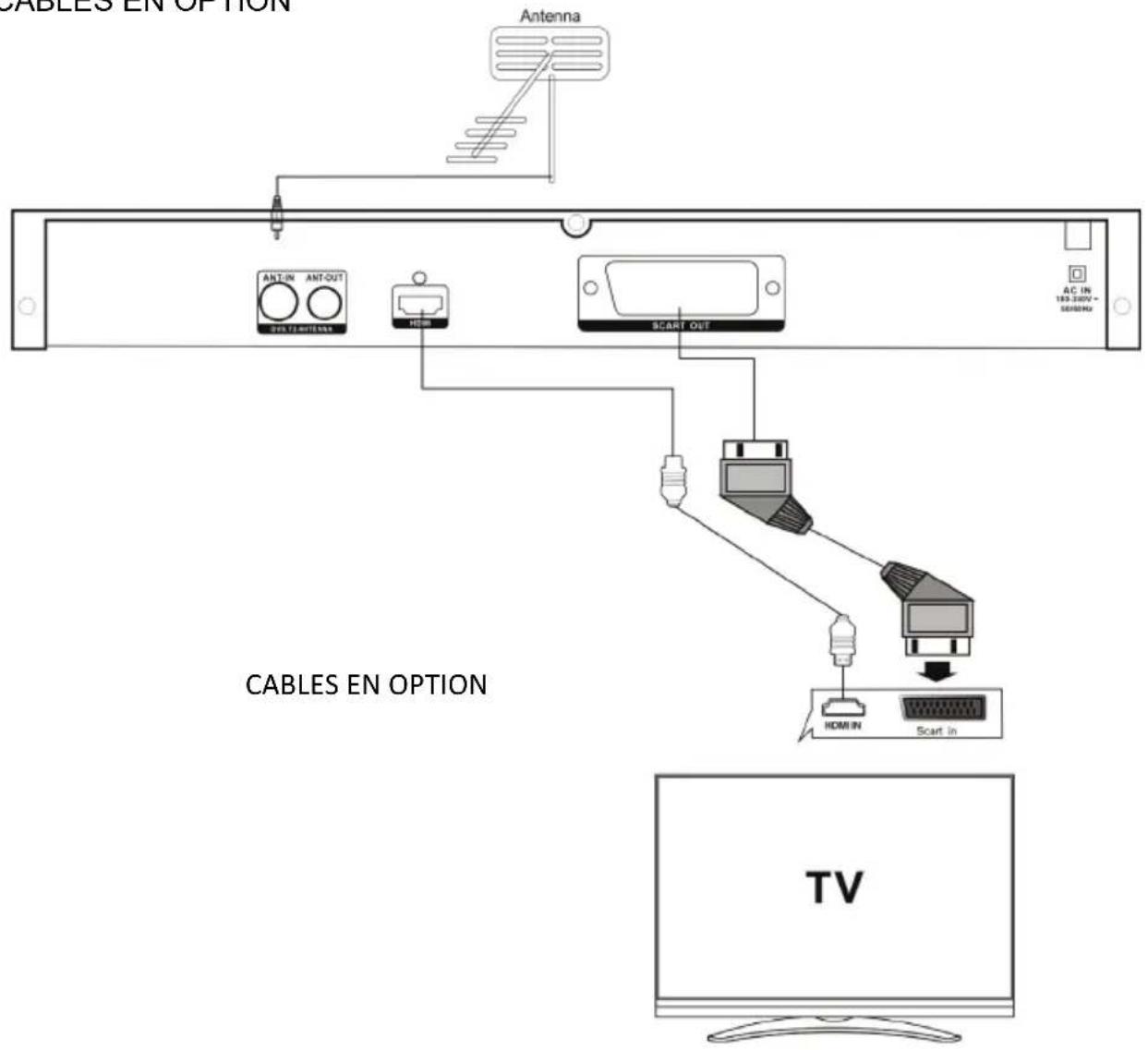

BRANCHEMENT DU RECEPTEUR
CABLES EN OPTION
Branchez la prise de votre cable d'antenne TNT sur l'entrée "ANT IN" située à l'arrière de l'appareil. La prise "ANT OUT" permet également de connecter un autre apparéil qui pemet d'avoir les mêmes signaux d'antenne.
Manuel d'utilisateur

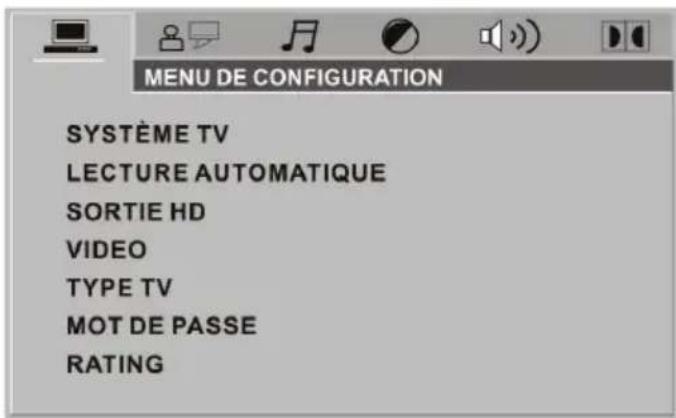

Appuyez sur la touche Setup/Réglages, le menu principal de configuration apparait. Lorsque le menu principal s'affiche, le lecteur DVD se met en pause automatiquement.
MENUDECONFIGURATION
SYSTEMETV
LECTURE AUTOMATIQUE
SORTIE HD
VIDEO
TYPE TV
MOT DE PASSE
RATING
PAR DEFAULT
RESUME DE PUISSANCE
LANGUE
LANGUE AFFICHAGE
LANGUE AUDIO
LANGUE SOUS-TITRE
LANGUE MENU
REGLAGEVIDEO
LUMINOSITE
CONTRASTE
NUANCE
SATURATION
NETTETÉ
ENCEINTES
DOWNMIX
REGLAGE NUMÉRIQUE
OP MODE
PLAGE DYNAMIQUE
DUAL MONO
REGLAGE AUDIO
SORTIE AUDIO
KEY
Le mot de passer est verrouillé au départ, et vous ne pouvez pas modifier le contrôle parental ou le mot de passer. Pour acceder au contrôle parental, vous devez activer le mot de passer. Si vous souhaitez définit le contrôle parental, vous devrez enter le mot de passer par défaut, qui est 0000, puis appuyez sur Entrée pour confirmer. Pour changer le mot de passer, vous devrez enter l'ancien mot de passer, puis un nouveau mot de passer. Entrez un numéro à 4 chiffres (ceci est votre mot de passer).
Manuel d'utilisateur
Lorsque you souhaitez entrer dans le mode TNT, appuyez sur la touche "DVD / DVB" (20) de la télécommande.

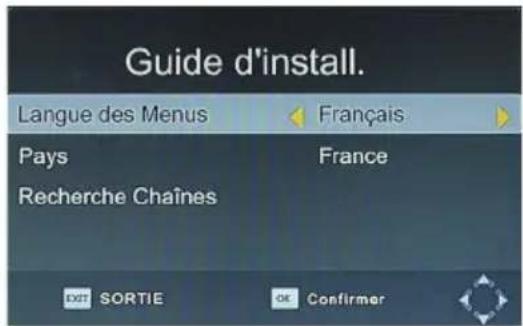

GUIDE D'INSTALLATION
Si vous utilisez l'appareil pour la première fois ou si vous
l'avez restauré aux paramètres d'usine, le menu du guide d'installation apparaître à l'écran de la TV. Suivez les informations d'aide qui s'affichent en bas de la fenêtre pour sélectionner la langue de préférence du menu ainsi que le pays approprié (régium). Ensuite, lancez la recherche.
(1)[Langue OSD] Appuyez sur la touche DROIT(26)/GAUCHE(5) pour sélectionner la langue.
(2)[Pays]Appuyez sur la touche DROIT(26)/GAUCHE(5) pour sélectionner le pays de residence.
(3)[Recherche de chaîne] Appuyez sur la touche DROIT(26)/GAUCHE(5) ou ENTER(6) pour démarrer une recherche automatique de chaîne.
Si aucune chaine n'est trouvée après le processus de recherche, veuillez vérifier les branchements de votre antenné et assurez-vous également que cette antenné fonctionne. Une fois le processus de recherche terminé, le récepteur enregistre automatiquement les châines trouvées et affiche la première chaine.
MENU
La plupart des fonctions sont disponibles dans le menu. Suivez les informations d'aide en bas du menu pour modifier les options de préférence. Un mot de passer sera requis lors de la modification des options avancées dans le menu. Le mot de passer par défaut est « 000000 »
Programme
Editor un programme
EPG
Sort
LCN
Aspect Ratio
Résolution
Format TV
Transparent
Recherche de canaux
Recherche automatique
Recherche manuelle
Pays
Antenne
Heure
Décalage horsaire
Pays Région
Fuseau hora
Mise en veille
Activer/Désactiver
Heure eté
Option
Langue OSD
Langue sous-titres
Langue Audio
Audio numérique
Veille Show time
Système
Contrôle Parental
Entrer Mot De Passe
Restaurer réglages usine par défaut
Information
Mise à jour logicielle
ESB/USB
Multimédia
Configuration Photo
Configuration Film
Manuel d'utilisateur
SPÉCIFICATIONSTECNIQUES
Les specifications techniques du DVD
Mesure de longueur d'onde: 650nm
Système du signal: PAL/NTSC/AUTO
Réponse en fréquence: 20Hz-20000Hz ±2.5bB
Rapport signal bruit: = 85db Audio distortion+Noise: ≤ -80dB(1kHz)
Gamme Dynamique Audio: ≥ 85dB(1kHz)
Sortie audio (audio analogue): sortie moyenne: 2V± 10% , Charge: 10KΩ
Sortie audio (audio numérique): sortie moyenne: 0.5Vp-p±20%, Charge: 75Ω
Alimentation: AC 100-240V ~ 50/60Hz
Consommation d'énergie: 10W
Les specifications techniques du Récepteur TNT HD
RECEPTEUR
Connecteur d'entrée
IEC16902.Femelle
Gamage de fréquence d'entrée
VHF&UHF
Num de RF d'entrée
1
Impédance d'entrée
75ohm
Connecteur de sortie RF
Modèle d'intervalle de garde
Durée de symbole actif 1/32, 1/16, 1/8
Taux de mode FEC
1/2,2/3,3/4,5/6.7/8
Transporteurs/constellation
Tous les modes supportés y compris les COFDM non hierarchiques
Démodulation
Fréquence d'échantillonnage
32KHZ, 22.1KHZ, 44.1KHZ, 48KHZ
Sous-titre
Sous-titre
Sous-titre TNT
Puissance
Gamm d'entrée AC
AC 100-240V 50/60Hz
Consummation d'énergie
<8w
Consommation en veille
1w
Manuel d'utilisateur
GUIDE DE DEPANNAGE
SYMPTOMES ET CORRECTIONS
| Symptôme Correction | |
| -Aucune puissance | •Branchez le cordon d'alimentation dans une prise murale |
| -Pas d'image | •Vérifier la connexion de la sortie video DVD sur l'entrée video de la TV. Puis passer TV sur le mode approprié (video 1) •Branchez le cable video sur les prises. Reportez-vous au manuel de votre téléviseur. |
| -Pas de son | •Branchez le cable audio sur les prises. •Vérifiez la connexion de la sortie audio du DVD sur la TV ou récepteur entrée audio. Puis passer sur le mode approprié sur le récepteur. Reportez-vous au manuel de votre amplificateur audio. |
| -Image en noir et blanc | •Connecteur S-Video endommagé (broche plée) |
| -L' image en lecture est déformée occasionallyment | •L' image peut être déformée à cause d'une mauvaise qualité video/ transfert du son sur le disque. En particulier, pour certains disques fabriqués entre 1997 -1998. •Disque rayé. |
| -La luminosité est instable ou des parasites apparaissent sur l' image en lecture | •Connectez le lecteur DVD directement sur le téléviseur et non par une autre source. Ce que vous voyagez est l'effect des circuits de protection contre la copie requise sur tous les lecteurs DVD. •Si vous TV n'a pas d'entrée video, vous nevez acheter un adaptateur auprès de votre revendeur |
| -Le lecteur DVD ne lance pas la lecture | •Placez le disque avec le côte étiquette vers le haut. •Placez le disque sur le plateau de disque correctement dans le guide. •Assurez-vous que le disque n'a pas de rayures et d'emprentes digitales. •Désactiver la fonction de verrouillage parental ou modifiez le niveau de verrouillage parental. •Coupez l'alimentation puis débranchez le cordon d'alimentation et rebranchez-le dans la prise murale |
| La télécommande ne fonctionne pas correctement | •Remplacez les piles par des nuves |
Ce produit peut dire une multitude de formats.
En mode USB, certains formats (par ex. HDMI4) peuvent ne pas etre lus lorsque vous accedez au Menu DVD en appuyant sur la touche DVD/ESB de la telecommande.
Dans ce cas, veuillez utiliser la touche MENU de votre télécommande pour afficher les icones MUSIQUE/PHOTO/FILM, puis acceder aux fichiers contenus dans votre clé USB.
Il ne s'agit pas d'un dysfonctionnement.
THOMSON
THD315TB
User Manual
DVD PLAYER WITH HD DVBT2
CE
2452
Ce produit a eté fabriqué et vendu sous la responsabilité de DIECI SAS.
Thomson est une marque de Technicolor (S.A.) ou de ses'affiliées utilisée sous licence par DIECI SAS.
Tout autre produit, service, dénomination sociale, nom commercial, nom de produit et logo lié référencés ici
n'ont pas ete agrees ni sponsorisés par Technicolor (S.A.) ou ses sociétés affiliées.
Propriété de Technicolor et utilisée sous licence par DIECI SAS
Par la presente, DIECI SAS déclare que le produit Lecteur DVD(T2) HDMI THD315TB est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives EMC 2014/30/EU et LVD 2014/35/EU. La déclaration de conformité est disponible sur www.takara.fr
