MODE D'EMPLOI THP379 THOMSON

Instructions de sécurité Contenu Unité principale Connexion du système Télécommande Fonctionnement de base

10. Configuration du système

13 Spécification 14 Dépannage

Instructions de sécurité Règles de sécurité pour le lecteur DVD THP379 Le lecteur DVD THP379 doit être utilisé uniquement avec le l'adaptateur THP379 fourni Le lecteur DVD THP379 doit être alimenté uniquement sous la très basse tension de sécurité correspondant au marquage de l'appareil Il ne faut faire aucune modification qui ne soit pas notifiée dans les instructions du fabricant

Avertissement : pour réduire les risques d'incendie ou de choc électrique, n'exposez pas

cet appareil à la pluie ou à l'humidité.

1) Veuillez lire attentivement ce manuel et suivre toutes les précautions pour faire

fonctionner l'appareil.

2) Ne pas utiliser cet appareil près de l'eau. Ne pas placer sur cet appareil un récipient

contenant du liquide

3) Ne pas installer cet appareil près de sources de chaleur telles que des radiateurs,

chauffages, poêles ou autres appareils dégageant de la chaleur (y compris des amplificateurs audio).

4) Débranchez cet appareil lorsqu'il y a des orages ou s’il n'est pas utilisé pendant une

5) Nettoyage : débrancher l'appareil, utilisez uniquement un chiffon propre et sec pour le

nettoyer, N'utilisez jamais de détergent liquide ou un aérosol.

6) N'utilisez que des accessoires spécifiés par le fabricant

7) Confiez la réparation à un personnel qualifié. Une réparation est nécessaire lorsque

l'appareil a été endommagé de quelque façon ; par exemple si le cordon d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à l'humidité, si il ne fonctionne pas normalement. N'essayer jamais de le réparer par vous-même en raison du danger de haute tension et du choc électrique.

8) Ne pas utiliser des disques de forme irrégulière (telle qu'un cœur ou une étoile) car ils

peuvent provoquer le dysfonctionnement de l'appareil Attention Lorsque le produit n'est pas utilisé pendant une longue période, il est conseillé de débrancher le cordon d'alimentation de la prise murale: L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées. Cet équipement n'est pas destiné à être utilisé sur un support souple (tel que literie, couvertures, etc.) L'appareil est destiné à être utilisé sous un climat tempéré. Le socle de la prise de courant doit être facilement accessible Sile câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. Remplacement de la pile de la ommande Fonctionne avec 2 piles 1.5V AAA Attention de toujours remplacer par une batterie du même type Différents types de piles ou des piles neuves et usagées ne doivent pas être mélangés ATTENTION" - Risque d'explosion si la batterie est remplacée par un type incorrect Les piles ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire Logos utilisés sur le produit et ses composants : Uniquement pour usage intérieur Ce) Produit Classe 11 - Produit alimenté Conformité avec les directives en très basse tension de Sécurité Européennes A Symbole de danger pour le laser ee+ Polarité Courant continu À Attention ÂA Tension dangereuse - Le produit n'est pas jetable dans une poubelle conventionnelle. Celui-ci doit être apporté dans un point de collecte précis - Les déchets de produits électriques ne doivent pas être jetés avec les ordures ménagères. S'il vous plaît recycler où les installations existent. Vérifiez auprès de votre autorité locale ou de votre magasin local pour obtenir des conseils de recyclage

ATTENTION-Risque de choc électrique/Ne pas ouvrir-DANGER Pression acoustique élevée" ou formulation équivalente Risque de détérioration de l'audition ” ou formulation équivalente Ne pas écouter à des niveaux de volume élevés pendant des périodes prolongées ou formulation équivalente

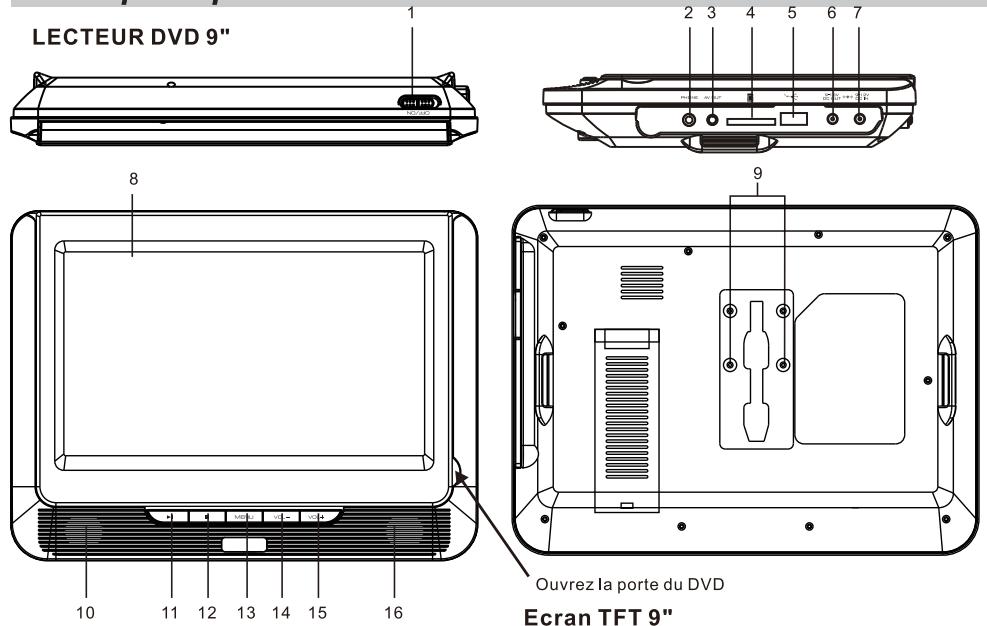

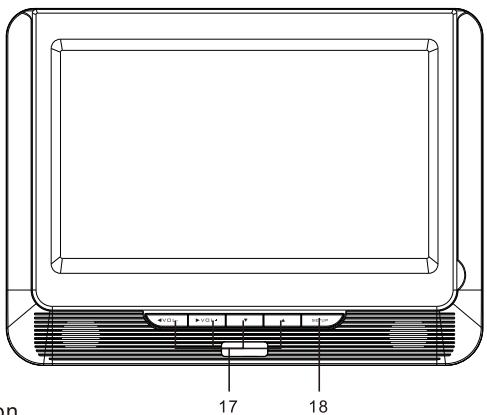

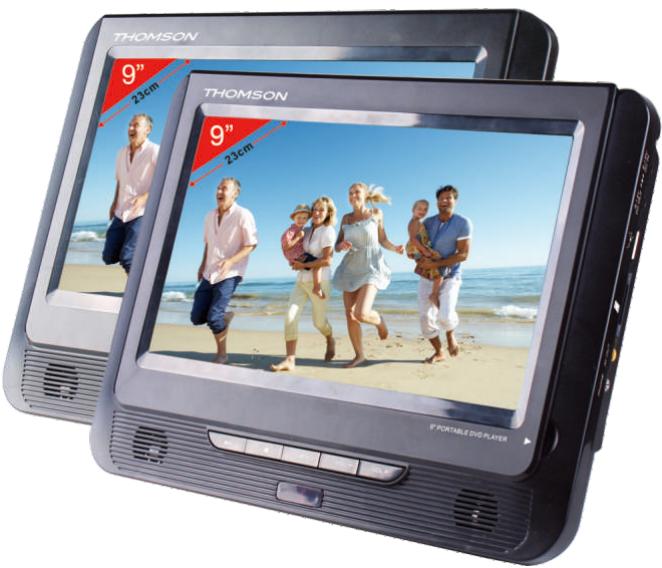

Contenu Ecran TFT 9" 1 9" Lecteur DVD 1 Télécommande 1 Manuel Utilisateur 1 Câble allume-cigare 1 Système de fixation appui-tête 1 Câble audio-vidéo 1 Unité principale LECTEUR DVD 9" LE = mm ==) & CLS or 8 Î ei =2 RS = %

1. Mise en marche / Arrêt (ON/OFF)

4. Prise pour carte mémoire

9. Trous pour la plaque de fixation

10. Haut-parleur gauche

16. Haut-parleur droit

Ecran TFT 9" Ouvrez la porte du DVD

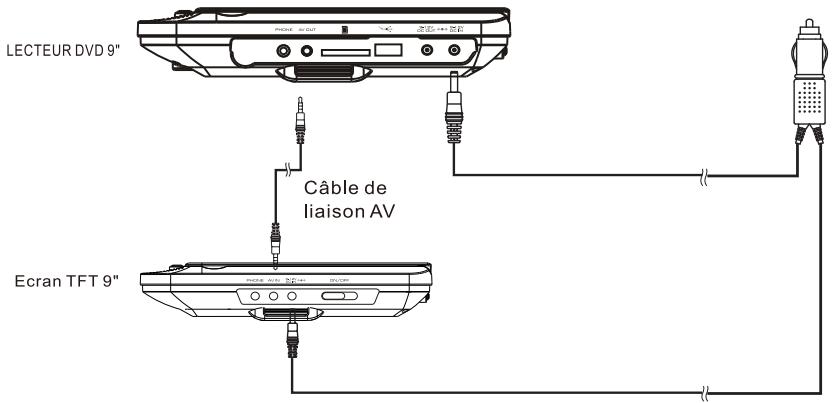

Connexion du système Alimentation et installation Si vous utilisez un câble allume-cigare de voiture pour alimenter l'appareil : branchez une extrémité du câble allume-cigare sur la prise DC 12Volt situé sur l'appareil, puis branchez l'autre extrémité sur la prise allume-cigare de votre véhicule Voir l'illustration ci-dessous LECTEUR DVD 9" Câble de liaison AV Ecran TFT 9" Brancher le câble de liaison entre la sortie AV OUT du lecteur DVD et l'entrée AV IN de l'écran moniteur, l'image et le son du lecteur DVD seront disponibles sur l'écran moniteur Note: Le câble allume-cigare peut être utilisé uniquement lorsque l'alimentation est du 12volt. La prise principale étant utilisée comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible. Télécommande

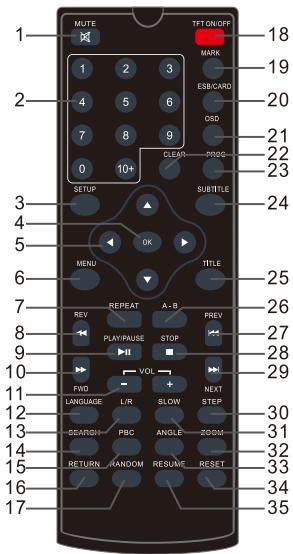

1. Touche Muet: pour passer en mode muet

2. touches numériques

3.Touche de configuration: pour accéder au menu de configuration ou le quitter

4. touche OK: pour confirmer

5. touche de direction: gauche / droite / haut {bas

6.Touche de menu: pour entrer ou quitter la racine du menu 7.Touche de répétition: pour répéter le titre, le chapitre ou la piste en cours de lecture 8.Touche REV: pour numériser en arrière à 2, 4, 8, 16 ou 32 fois

9. touche Lecture / pause

10.Touche AV: pour effectuer une numérisation vers l'avant à 2, 4, 8, 16 ou 32 fois 11: Touche de volume: pour régler le volume

12. langue: Changer la langue de lecture

13.Touche L'/ R: pour sélectionner la langue audio 14.Touche de recherche: Aller au point temporel, au titre ou au chapitre souhaité en mode DVD 15.CIé PBC: Pour sélectionner le menu VCD 16.Touche de retour: Lorsque le PBC est dans l'affichage du menu, sélectionnez votre élé ment, appuyez sur Retour, vous pouvez sélectionner à nouveau dans le menu affich 6.Cette fonction n'est disponible que pour VCD 17.Clé aléatoire: Lecture aléatoire. 18.Touche marche / arrêt TFT: Appuyez sur TT on / off pour que le lecteur commence à travailler. Pendant la lecture, appuyez sur TFT on / off pour arrêter le lecteur

19. Touche MARK: Touche MARK pour sélectionner une période de lecture

20.Touche ESB / CARD: Pour sélectionner la source 21.Touche OSD: pour afficher les informations du disque pendant la lecture, telles que le temps écoulé et le temps restant 22.Clear clear: Appuyez sur CLEAR pour supprimer les chiffres que vous avez entrés en mode programme 23.Touche de programme: La fonction de programme vous permet de stocker vos pistes préférées du disque.

24. Touche de sous-titres: pour sélectionner la langue des sous-titres lors de la lecture d'un disque DVD

25. Touche de titre: pour afficher les informations sur le titre

28. Touche A-B: Appuyez sur le bouton A-B au point de départ (A) et au point d'arrivée (B) pour y sélectionner un fragment de tourbe. Appuyez sur le bouton A-B la troisième fois pour annuler la répétition du fragment et revenir à la lecture normale 27 Touche Prep: pour revenir au chapitre ou à la scène précédente pendant la lecture 28. Touche d'arrêt: appuyez une fois pour arrêter la lecture, appuyez sur la touche lecture / pause pour reprendre la lecture à partir du point où vous vous êtes arrêté; Appuyez deux fois sur le bouton d'arrêt pour arrêter complètement la lecture

29. Touche suivante: pour passer au chapitre ou à la scène suivante pendant la lecture

30 Touche étape: Lecture image par image 31 Touche lente: Pendant la lecture d'un DVD, VCD où SVCD, appuyez sur SLOW pour une lecture au ralenti.Une fois que vous appuyez sur SLOW, le disque sera lu à 1/2, 114, 1/8, le retour à la vitesse normale. Appuyez sur PLAY pour reprendre la lecture normale. 32.Touche Zoom: pour effectuer un zoom avant arrière sur l'image pendant la lecture

33. Touche d'angle: pendant la lecture d'un DVD, appuyez sur ANGLE pour visualiser les scènes de différentes caméras

Appuyez plusieurs fois sur ANGLE pour passer d'un angle de caméra à un autre. 34 Touche de réinitialisation 35. Touche de reprise: appuyez sur ce bouton pour revenir à la lecture en cours après avoir activé le menu de titre du disque avec le bouton TITLE. L'utilisation de la télécommande Installez la pile dans la télécommande comme indiqué ci-dessous © e Lorsque vous utilisez la télécommande, assurez-vous que l'émetteur infrarouge de la télécommande est dirigé vers le récepteur infrarouge de l'appareil. La distance entre l'appareil et la télécommande doit être inférieure à 3 mètres Voir l'illustration ci-dessous Note

1. Ne pas laisser tomber l'appareil ou le placer

dans un environnement humide

2. Ne pas laisser le récepteur infrarouge de

l'appareil en plein soleil

3. Veuillez utiliser une pile neuve pour remplacer

l'ancienne si la télécommande ne fonctionne pas.

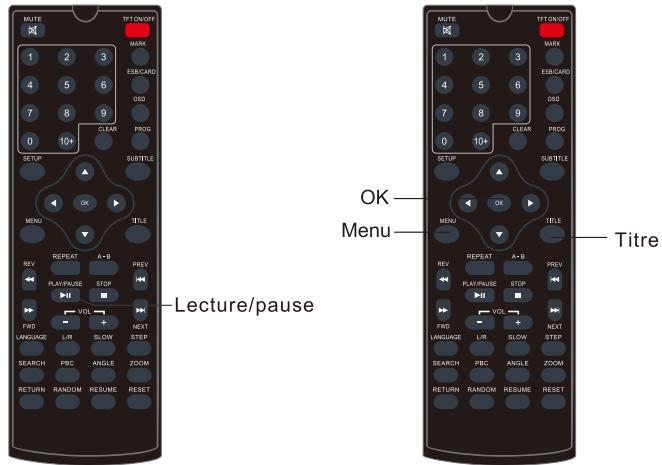

Fonctionnement de base

1. Sila carte mémoire ou ESB est insérée, vous pouvez appuyer sur la touche

DVD/ESB/CARD ou changer la source

2. Ouvrez la trappe du disque et insérez un disque avec le côté étiquette vers le haut.

3. Fermez la trappe du disque. L'appareil charge le disque et commence la lecture.

4. Appuyez une fois sur m pour arrêter la lecture, appuyez sur »4l pour reprendre la lecture

là où elle s’est arrêtée. Appuyez deux fois sur I pour arrêter complètement la lecture.

5. Pendant la lecture, appuyez sur »il pour mettre en pause et appuyez de nouveau pour

reprendre la lecture.

6. Lorsque la lecture est terminée, veuillez éteindre l'appareil en faisant glisser

l'interrupteur ON/OFF sur OFF.

7. Pour certains DVD avec un Menu titre ou chapitre, appuyez sur MENU pour accéder à la

page du menu et utilisez les touches de direction « > À w pour sélectionner. Appuyez sur OK pour valider Note : ne pas débrancher le périphérique ESB ou retirer la carte mémoire lorsqu'ils sont en cours de lecture sur l'appareil. Des dysfonctionnements peuvent survenir en cas d'utilisation incorrecte Titre Lecture/pause Avance rapide et retour rapide Lors de la lecture audio ou vidéo, vous pouvez utiliser les touches d'avance rapide ou de retour rapide.

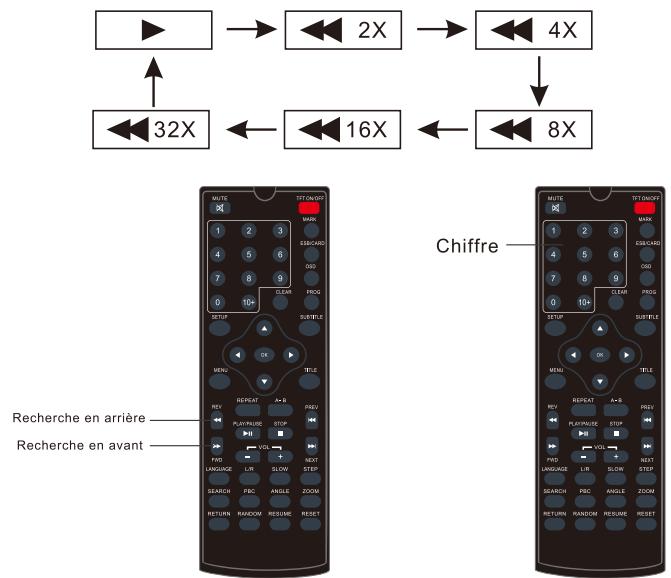

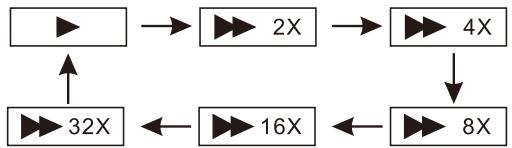

1. Appuyez sur », l'appareil lance la recherche avance rapide. Appuyez plusieurs fois pour

2. Appuyez sur « , l'appareil lance la recherche retour rapide. Appuyez plusieurs fois pour

changer la vitesse x2, x4, x8, x16 ou x32. [_m |—>[442x] —|[4@4x] [e@s2x] [ox] [4 3x] Chiffre Recherche on arrière Recherche en avant Répéter la lecture Lors de la lecture audio ou vidéo, vous pouvez utiliser la touche de répétition pour répéter la lecture d'un chapitre, d'un titre ou du disque entier. Pour un disque DVD, appuyez une fois sur le bouton Repeat pour répéter la lecture d'un chapitre, appuyez une deuxième fois pour répéter la lecture d’un titre, appuyez une troisième fois pour répéter la lecture du disque en entier. cl &>Chapitre] —» {5 Titre | —» [SSTout | —æ{Répétition #] Pour les disques avec fichiers audio, appuyez une fois sur le bouton Repeat pour répéter la lecture des fichiers en cours, appuyez une deuxième fois pour répéter la lecture du dossier, appuyez une troisième fois pour annuler la lecture répétée. C Répéter un |—æ | Répéter le dossier | —æ>| Répéter off mn

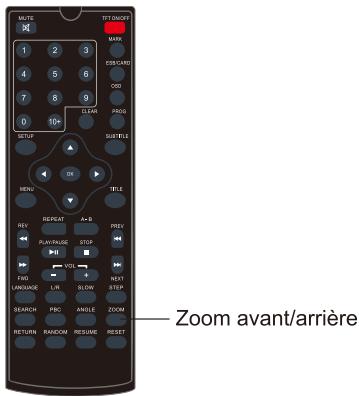

Zoom avant/arrière Lors de la lecture audio ou vidéo, vous pouvez utiliser la touche Zoom pour agrandir ou réduire l'image 7 2x Pendant la lecture, appuyez plusieurs fois sur le bouton Zoom pour agrandir l'image jusqu'à x4 ; lorsque vous appuyez une quatrième fois sur la touche Zoom, l'image Fax sera réduite (zoom arrière), appuyez plusieurs fois pour revenir à la taille d'origine de l'image. Lorsque l'image est agrandie, vous pouvez appuyer sur 27 4x pour déplacer l'image. P112x FA18x

Zoom avant/arrière Lecture de fichiers photo dans le disque

1. Insérez un disque contenant des fichiers photo, l'appareil lance la lecture

2. Appuyez sur MENU pour parcourir les fichiers photo.

3. Appuyez sur #4»» pour sélectionner un fichier photo puis appuyez sur OK pour valider.

Note : vous pouvez appuyer sur MENU pour revenir à la liste des dossiers. Appuyez sur mil ou sur OK pour pré-visualiser le fichier sélectionné

4. Pour faire pivote l’image vers la gauche, appuyez sur « ; pour faire pivoter l'image

vers la droite, appuyez sur »

5. Pendant la visualisation des fichiers, le symbole @ peut apparaître lorsque vous

appuyez sur ANGLE, SOUS-TITRES, AUDIO, AB, TITRE, etc...ces fonctions disponibles selon les options du disque ne sont donc pas disponibles

6. Pendant la visualisation des fichiers, appuyez sur m pour afficher les photos en mode

miniature ; appuyez sur « > À v ou sur OK pour sélectionner l'image à afficher. Lecture de fichiers audio dans le disque Insérez un disque audio, un périphérique ESB ou une carte mémoire. Appuyez ensuite SUr 164 pt ou sur OK pour choisir un fichier audio, puis appuyez sur »1| ou OK pour lancer la lecture du fichier sélectionné Configuration du système Appuyez sur le bouton Setup, le menu principal s'affiche à l'écran. Dans la configuration générale, appuyez sur le bouton 4» pour vous déplacer. Appuyez sur OK pour y accéder. Appuyez sur av. pour sélectionner le réglage Appuyez sur OK pour confirmer votre sélection Appuyez sur 4 _ pour quitter. Affichage TV (TV display): vous pouvez régler le format d'affichage de l'écran (Normal/PS, Normal/LB, Large). Le réglage par défaut est Large (Wide) Note : la fonction dépend du ratio d'affichage avec lequel le DVD a été enregistré -choisissez Large (Wide 16/9) lors de l'utilisation avec un écran large Marque d'angle (Angle mark): permet l'affichage des informations de paramétrage de l'angle actuel dans le coin droit de l'écran si cette option est disponible sur le disque Le réglage par défaut est activé (ON) Langue OSD (OSD Lang): permet de définir la langue du menu OSD (anglais, français, allemand, etc.) Le réglage par défaut est le Français. Ecran de veille (Screen saver): permet d'activer l'écran de veille Le réglage par défaut est activé (ON)

TVDiply Anais rt 80 Lang Captens Screen Saver Reprise de lecture (Last memory): permet d'activer la fonction de mémorisation de la dernière position de lecture par l'appareil. Lorsque l'appareil sera de nouveau mis en marche, il reprendra la lecture à partir de la même position Page de configuration audio

Entrer dans cette option pour régler les paramètres audio. PesDRC AUTO Downmix: le réglage par défaut est sur Stéréo Page de configuration vidéo Entrer dans cette option pour régler les paramètres d'image de sortie vidéo.

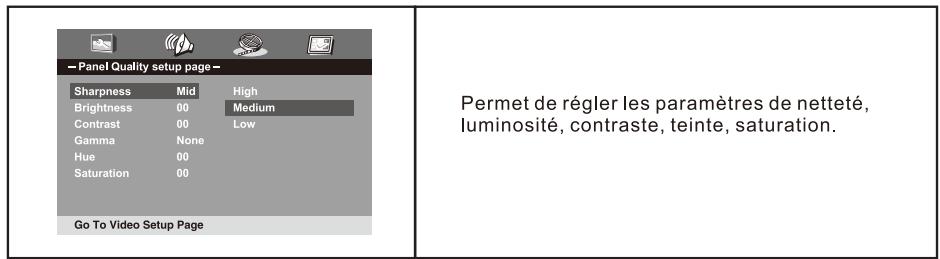

Permet de régler les paramètres de netteté, luminosité, contraste, teinte, saturation.

Page de préférences Die Menu Type TV (TV type): permet de sélectionner le type TV (PAL, NTSC, AUTO) Le réglage par défaut est PAL Die Menu Audio: permet de sélectionner la langue préférée pour les disques DVD audio. Le réglage par défaut est le Français “la langue audio dépend des options disponibles selon le disque -vous pouvez modifier la langue audio pendant la lecture du disque en appuyant sur le bouton Audio. Sous-titres: permet de sélectionner la langue préférée pour les sous-titres à l'écran. Le réglage par défaut est le Français “les langes des sous-titres dépendent des options disponibles selon le disque -vous pouvez modifier la langue des sous-titres pendant la lecture du disque en appuyant sur le bouton Subtitle Menu disque: permet de sélectionner la langue du Menu du disque Le réglage par défaut est le Français les langes du Menu du disque dépendent des options disponibles selon le disque va Pau FRE 26 Contrôle parental : permet de régler le niveau du contrôle parental pour certaines scènes du disque inadaptées aux jeunes enfants. Le réglage par défaut est Adulte.

Dépannage Mot de passe : permet de définir un mot de passe {à quatre chiffres) pour protéger les fonctions du contrôle parental. PROBLEME SOLUTION __—. Le mot de passe par défaut est 0000 Assurez-vous que l'appareil est correctement connecté Data Aucun son ou son | Assurez-vous que tous les câbles sont bien insérés dans les déformé prises appropriées ble d' Vous ne pouvez pas avancer au début du disque et une Réglages d'usine : en appuyant sur OK, vous imposaie d'avancer | isformation d'avertissement apparaîtra au début du film car le pouvez réinitialiser tous les paramètres aux ans un film disque est programmé pour ne pas permettre cette action réglages d'usine d'origine. La fonction ou l'action ne fonctionne pas parce que: L'icône@ -le logiciel du disque l'interdit s'affiche à l'écran ï -le logiciel du disque ne prend pas en charge la fonction {par ex, angles) la fonction n'est pas disponible pour le moment -vous avez demandé un numéro de titre/chapitre inexistant Spécifications Compatibilité disques: DVD/VCD/CD/FICHIERS AUDIO Le disque pourrait être endommagé, essayez un autre disque. Système de signal: PAL / NTSC / AUTO L'image est déformée PNA ARR estnormale lors d'une recherche Taille de l'écran: 9 pouces Réponse en fréquence: 20 Hz à 20 kHz Sortie vidéo: 1 Vp-p/75 Ohm, asymétrique Certains disques comportent des sections qui interdisent la i Aucune recherche recherche avant/retour rapide ou le saut de chapitre Sortie audio: 1.8Vrms/10kOhm avant ou arrière Vous ne pourrez pas sauter les informations d'avertissement Audio S / N: supérieur à 80 dB au début du disque, cette partie est souvent programmé pour interdire le saut de chapitre Gamme dynamique: 85 dB pi Laser: Laser semi-conducteurs, de longueur d'onde: 650 nm /795 nm Alimentation: DC 12V Si dans le futur, vous devez vous débarrasser de ce produit, veuillez noter Consommation électrique: 18 W Max que les déchets électriques ne doivent pas être jetés avecles ordures Température de fonctionnement: 0 — 40 ° C ménagères. Veuillez le recycler dans des installations existantes. Vérifiez Poids lecteur DVD: 0.93k auprès de votre municipalité ou votre revendeur pour obtenir des conseils c :0.98kg {Directive Déchets d'équipements électriques et électroniques). Dimensions (Lx P x H):240x175x40mm DALLE COMPATIBLE: RESOLUTION 630x234 pixels BB Enraison de l'amélioration continue, aucun préavis ne sera donné concernant les modifications sur les caractéristiques et spécifications ci- dessus Attention : il existe un danger d'explosion si la batterie est remplacée de façon incorrecte, Remplacer la batterie uniquement par le même type de batterie

ATTENTION Article R412-6-2 Le fait de placer dans le champ de vision du conducteur d'un véhicule en circulation un appareil en fonctionnement doté d'un écran et ne constituant pas une aide à la conduite où à la navigation est interdit. Le fait, pour tout conducteur, de contrevenir aux dispositions du présent article est puni de l'amende prévue pour les contraventions de la 4e classe. Est également encourue la peine de confiscation de l'appareil mentionné au premier alinéa. Cette contravention donne lieu de plein droit à la réduction de deux points du permis de conduire. ATTENTION **Précautions indispensables d’installation Afin d’utiliser votre pack Vidéo dans les meilleures conditions, il est indispensable de connecter le câble allume cigare* de votre pack Vidéo lorsque votre véhicule est déjà en marche. Cette préconisation permet de protéger votre appareil des oscillations de voltage, car celles-ci peuvent détériorer les circuits numériques du produit : il est donc impératif que votre pack Vidéo soit éteint et débranché, lors du démarrage du véhicule.

• Cet accessoire peut être en option
