Type de produit	Récepteur audio/vidéo (ampli-tuner)
Marque	Panasonic
Modèle	SA-HR50EG
Poids	Environ 4,0 kg
Alimentation	CA 230-240 V, 50 Hz
Consommation électrique	125 W (veille : 1 W)
Puissance de sortie RMS	540 W totale (avant : 150 W x 2, central : 80 W, surround : 80 W x 2)
Entrées HDMI	2
Sortie HDMI	1
Entrées numériques	2 optiques, 1 coaxiale
Tuner	FM/AM avec RDS
Formats audio supportés	Dolby Digital, DTS, PCM (jusqu'à 96 kHz)
Fonctions audio	Dolby Pro Logic II, SFC (Sound Field Control), focalisation centrale
Connectivité	VIERA Link HDAVI Control, HDMI CEC
Configuration des enceintes	Automatique avec micro d'étalonnage

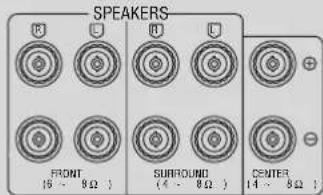

Impédance des enceintes	Avant : 6-8 Ω, Surround/Centre : 4-8 Ω
Accessoires fournis	Télécommande, piles, antennes FM/AM, micro d'étalonnage, cordon d'alimentation
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser d'alcool ou de solvants
Sécurité	Ne pas obstruer les ouïes de ventilation ; débrancher en cas de problème ; réparation par un centre agréé
Dimensions (L x H x P)	Non spécifiées

FOIRE AUX QUESTIONS - SAHR50EG PANASONIC

Comment configurer automatiquement les enceintes ?

Branchez le micro d'étalonnage fourni sur la prise [SETUP MIC] du panneau avant. Placez le micro à hauteur d'oreille dans la zone d'écoute. Appuyez longuement sur [AUTO SETUP] de la télécommande ou de l'appareil. L'appareil émet des tonalités et règle automatiquement les paramètres (détection, distance, fréquence, niveau). Une fois terminé, 'COMPLETE' s'affiche. Débranchez le micro.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur l'appareil et sur une prise secteur. Assurez-vous que la prise est alimentée. Si le problème persiste, débranchez le cordon et attendez quelques minutes avant de rebrancher. Si rien ne se produit, contactez un centre de service agréé.

Comment activer le mode DTSFIX ?

Le mode DTSFIX est utilisé si l'appareil ne reconnaît pas les signaux DTS. Pour l'activer, appuyez simultanément et maintenez enfoncés les boutons [-MENU] et [ENTER] de l'appareil. 'DTS' s'allume sur l'afficheur. Pour annuler, répétez la même opération. Le mode se désactive aussi si vous réglez l'entrée sur AUTO ou si vous éteignez l'appareil.

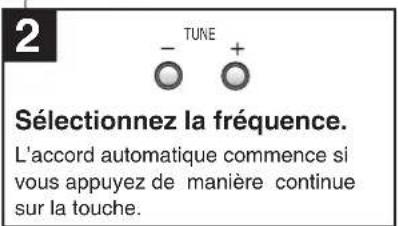

Comment mémoriser les stations radio ?

Pour la mémorisation automatique : syntonisez d'abord FM 87,50 MHz ou AM 522 kHz. Appuyez sur [-MENU], sélectionnez 'TUNER' > 'AUTO MEMO', puis 'START' avec [ENTER]. Les stations trouvées sont enregistrées sur les canaux 1 à 30. Pour la mémorisation manuelle : syntonisez la station désirée, allez dans 'TUNER' > 'MEMORY', choisissez un canal avec [TUNE -/+] et appuyez sur [ENTER]. 'STORED' s'affiche.

Puis-je utiliser un casque avec cet appareil ?

Oui, il y a une prise casque de 3,5 mm sur la face avant. Lorsque vous branchez un casque, les enceintes sont coupées. Évitez une écoute prolongée à fort volume pour protéger votre audition.

Que signifie le message 'U70-1-1' sur l'afficheur ?

Ce code indique que l'appareil connecté via HDMI n'est pas compatible avec la technologie de protection des droits d'auteur de l'ampli-tuner. Vérifiez la compatibilité de votre source HDMI et assurez-vous d'utiliser un câble HDMI de qualité. Si le problème persiste, éteignez et rallumez les appareils.

Comment entretenir et nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer les surfaces. N'utilisez jamais d'alcool, de diluant à peinture ou de benzène. Si vous utilisez un chiffon imprégné chimiquement, suivez les instructions du produit. Débranchez l'appareil avant tout nettoyage.

Comment utiliser la fonction VIERA Link (HDAVI Control) ?

Raccordez votre téléviseur Panasonic VIERA et d'autres appareils compatibles (comme un enregistreur DVD DIGA) via HDMI. Assurez-vous que le VIERA Link est activé dans les réglages du téléviseur et de l'ampli-tuner (menu SETUP > HDMI). Vous pouvez alors commander l'ensemble avec une seule télécommande. Notez que la fonction peut ne pas fonctionner avec des appareils d'autres marques.

Comment régler la balance des enceintes avant ?

Appuyez sur [-MENU] de l'appareil pour accéder au menu principal. Sélectionnez 'BALANCE' avec [TUNE -/+] et appuyez sur [ENTER]. Utilisez ensuite les touches [-] ou [+] pour ajuster la balance entre les enceintes gauche et droite. Confirmez avec [ENTER] et quittez le menu.

Que faire si le son est coupé au début d'une lecture HDMI ?

Ce phénomène peut se produire avec certains lecteurs DVD. Essayez de modifier le réglage de sortie audio du lecteur de 'Bitstream' à 'PCM'. Pour les sources à 2 canaux, vous pouvez également sélectionner 'PCMFIX' dans le menu SETUP (INPUT MODE) de l'ampli-tuner. Consultez le mode d'emploi du lecteur pour plus de détails.

MODE D'EMPLOI SAHR50EG PANASONIC

Ampli-tuner avec commandes audio/vidéo

Modèle n° SA-HR50

VIEFA

Lien

HDMI

INTERFACE MULTIMÉDIA HAUTE DÉFINITION

EG

RQTV0257-2D

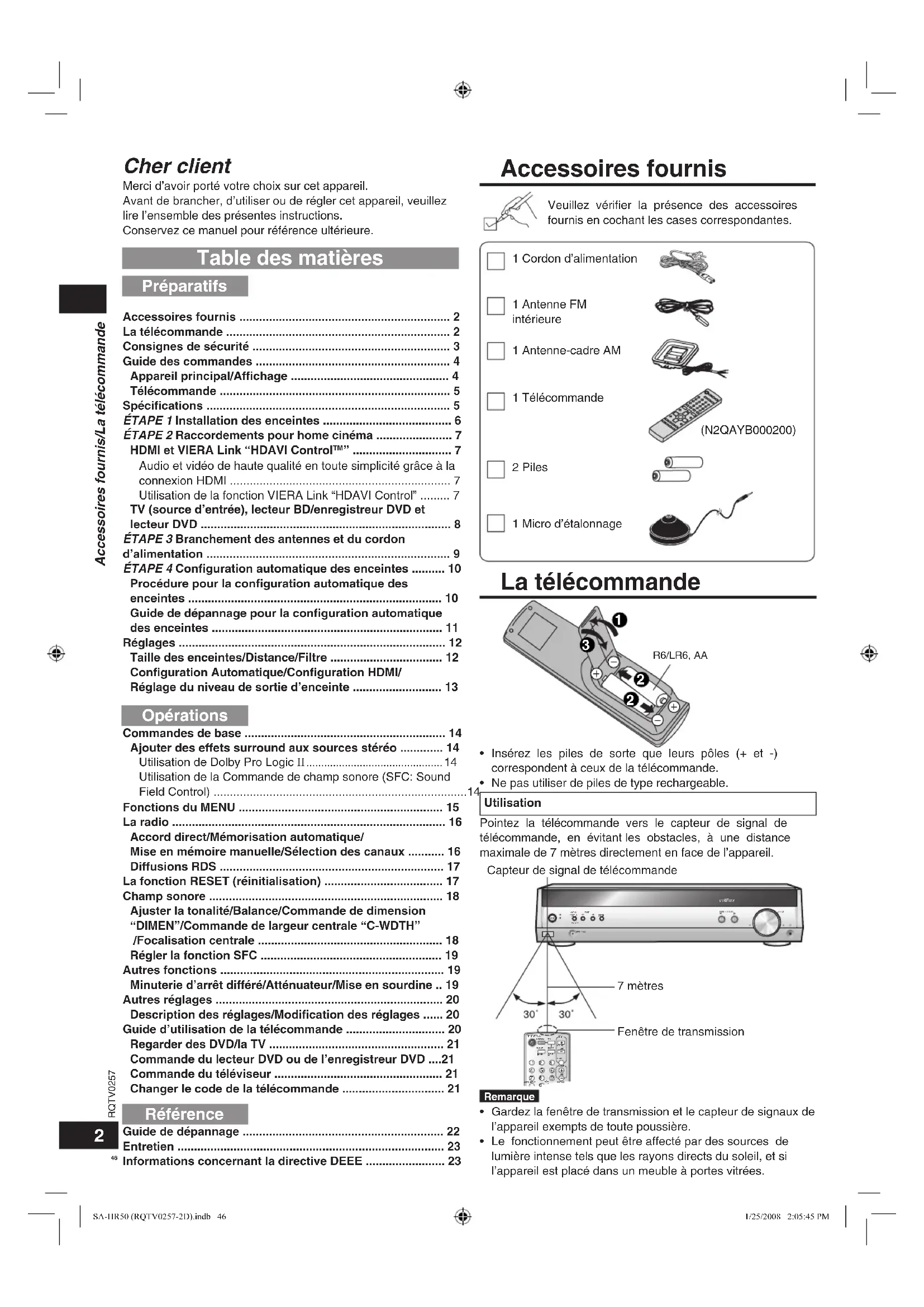

Cher client,

• En mode DTS, il se peut que l'appareil ne reconnaisse pas du tout les signaux. Le cas échéant, activez le mode DTSFIX (correction DTS).

Pour activer le mode DTSFIX (correction DTS) :

Appuyez de manière continue sur [-MENU] et [ENTER] en même temps. "DTS" s'allume.

Pour annuler le mode DTSFIX :

Appuyez de manière continue sur [-MENU] et [ENTER] en même temps.

Le mode s'annule lorsque le mode d'entrée est réglé sur AUTO ou lorsque l'appareil est éteint.

Remarque

Impédance d'entrée

Merci d'avoir porté votre choix sur cet appareil.

Avant de brancher, d'utiliser ou de régler cet appareil, veuillez lire l'ensemble des instructions.

Conservez ce manuel pour référence ultérieure.

Table des matières

Préparatifs

Accessoires fournis 2

La télécommande 2

Consignes de sécurité 3

Guide des commandes 4

Appareil principal/Affichage 4

Télécommande 5

Spécifications 5

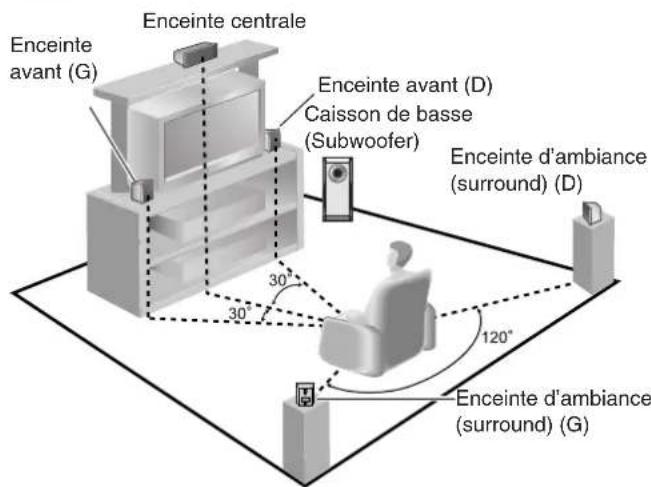

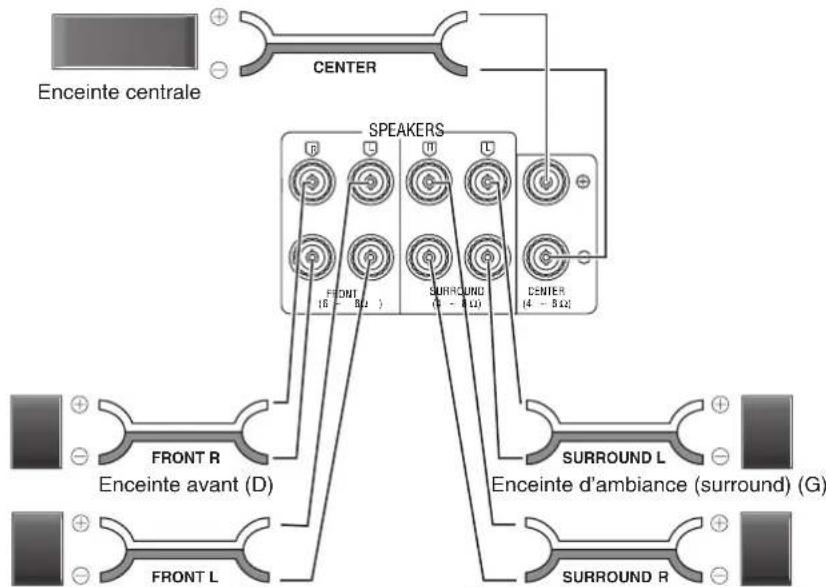

ÉTAPE 1 Installation des enceintes 6

ÉTAPE 2 Raccordements pour home cinéma

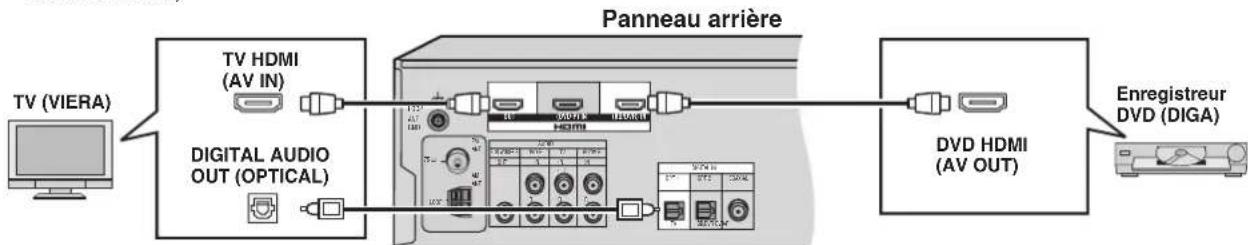

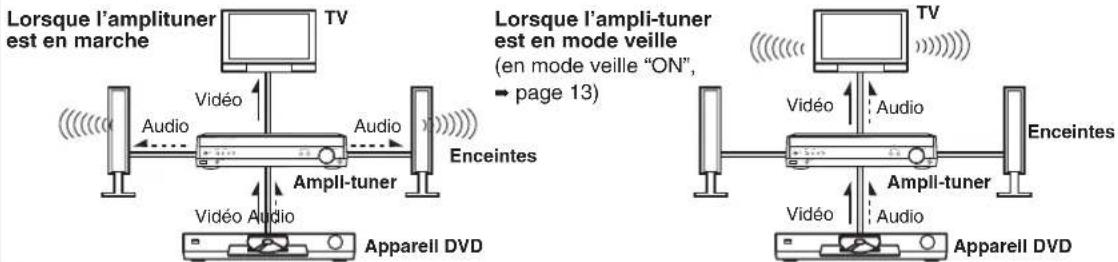

HDMI et VIERA Link "HDAVI Control™" 7

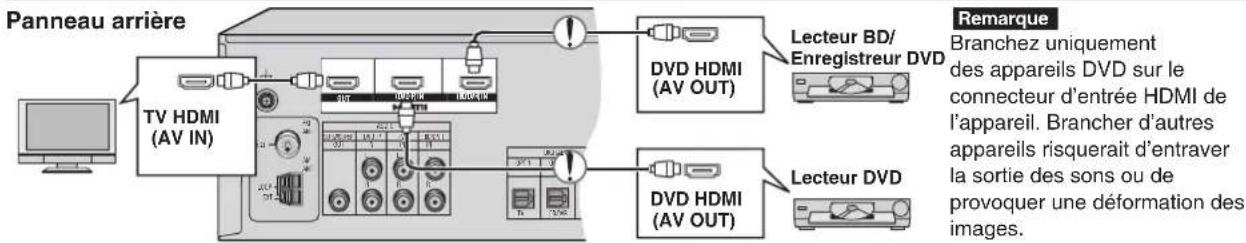

Audio et vidéo de haute qualité en toute simplicité grâce à la connexion HDMI 7

Utilisation de la fonction VIERA Link "HDAVI Control" 7

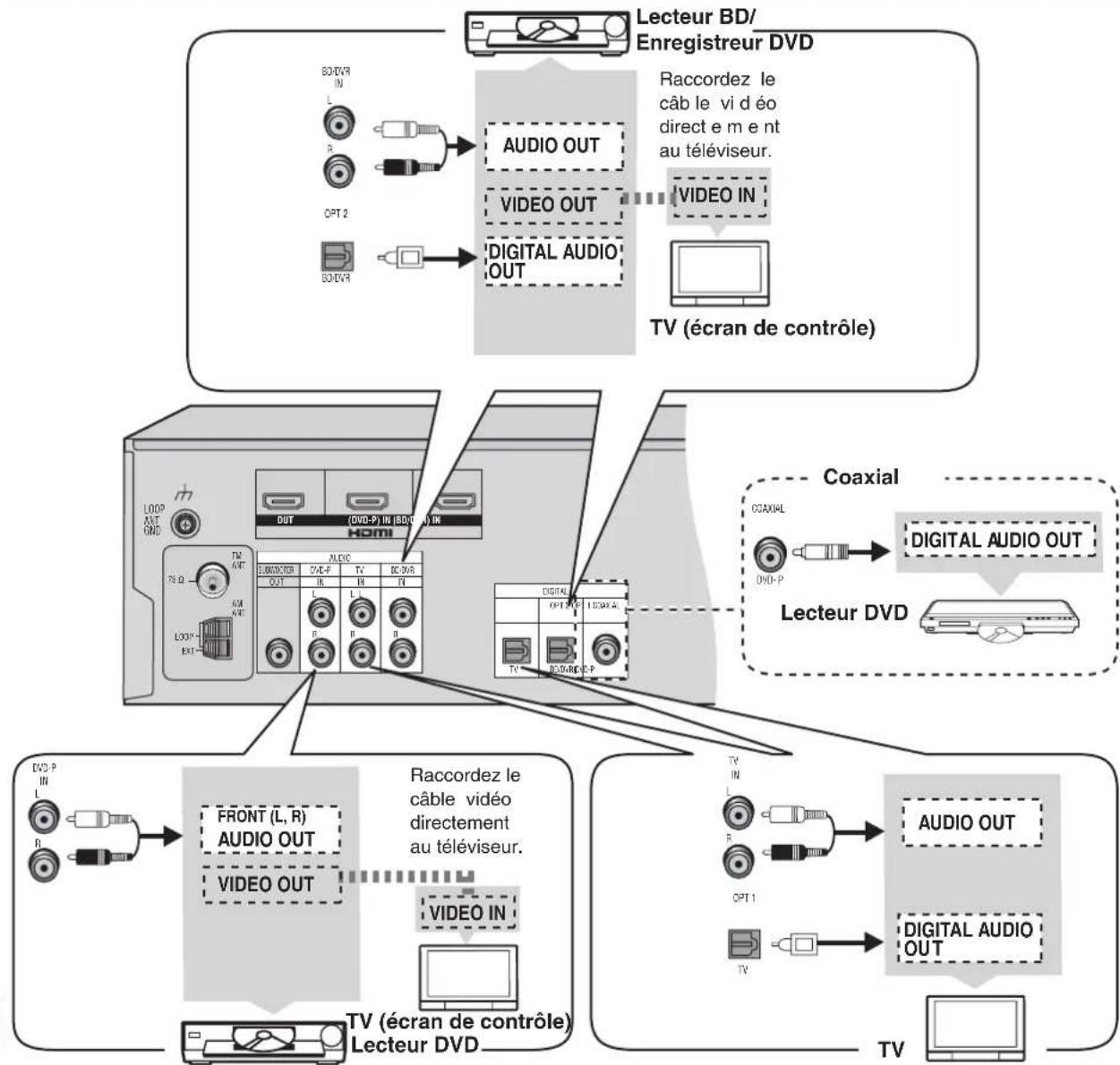

TV (source d'entrée), lecteur BD/enregistreur DVD et lecteur DVD 8

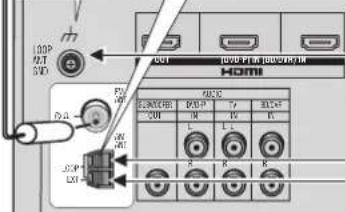

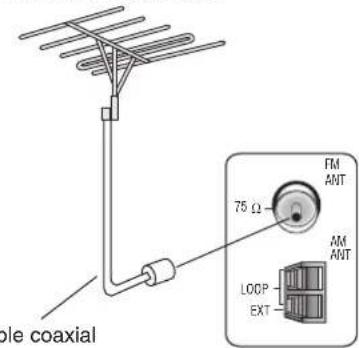

ÉTAPE 3 Branchement des antennes et du cordon

d'alimentation 9

ÉTAPE 4 Configuration automatique des enceintes 10

Procédure pour la configuration automatique des enceintes 10

Guide de dépannage pour la configuration automatique des enceintes 11

Réglages 12

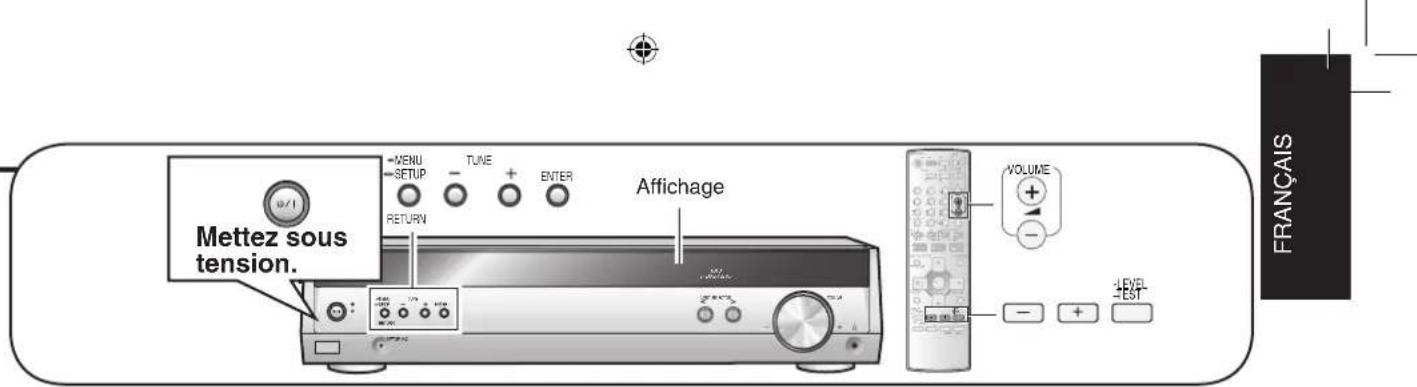

Tailles des enceintes/Distance/Filtre 12

Configuration automatique/Configuration HDMI/

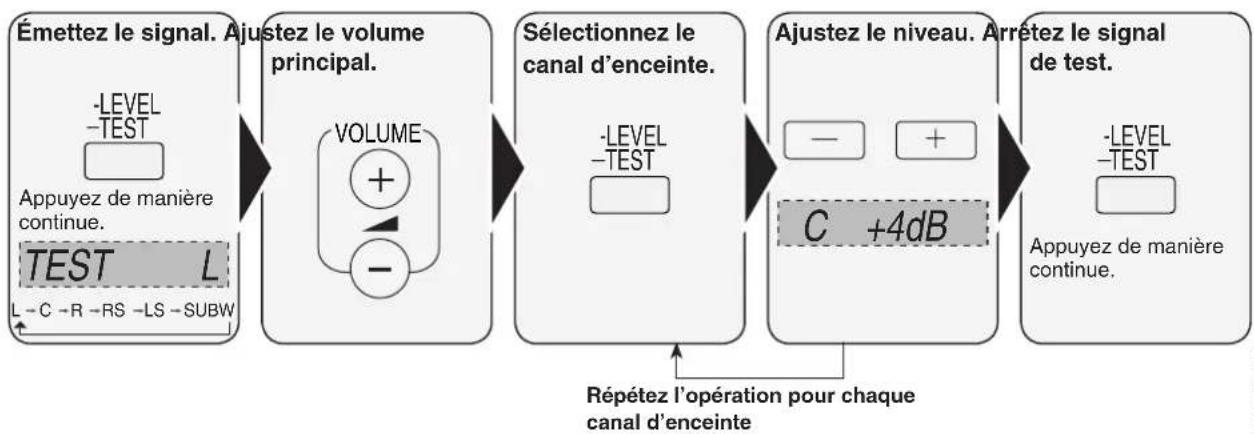

Réglage du niveau de sortie d'enceinte 13

Opérations

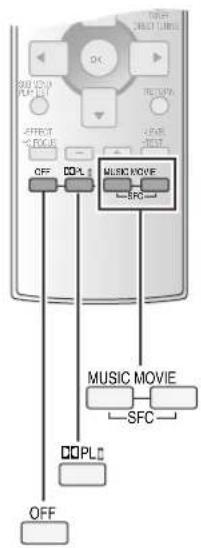

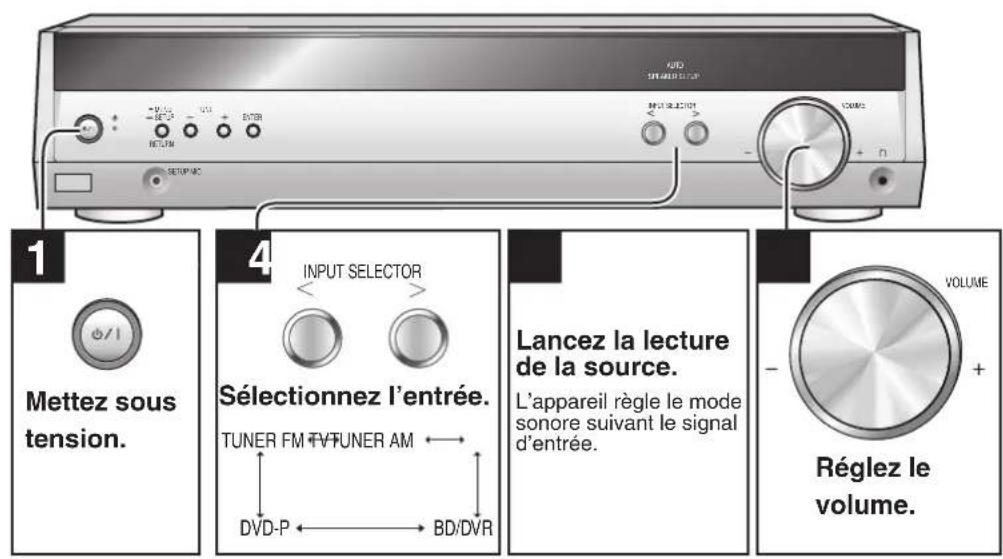

Commandes de base 14

Ajouter des effets surround aux sources stéréo 14

Utilisation de Dolby Pro Logic II 14

Utilisation de la Commande de champ sonore (SFC: Sound Field Control)

Fonctions du MENU 15

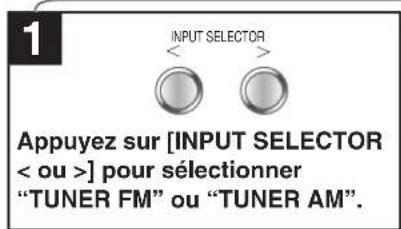

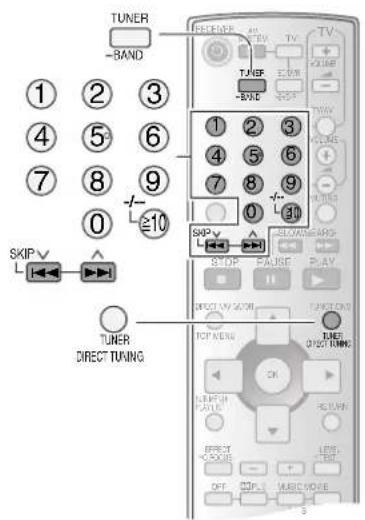

La radio 16

Accord direct/Mémorisation automatique/ Mise en mémoire manuelle/Sélection des canaux 16

Diffusions RDS 17

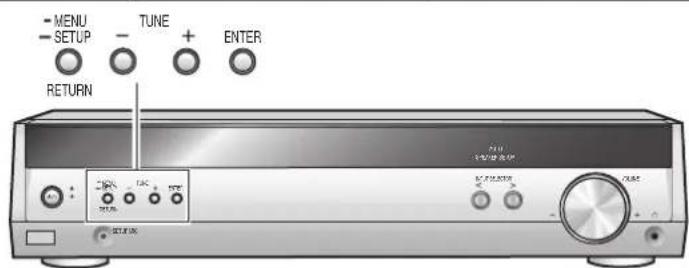

La fonction RESET (réinitialisation) 17

Champ sonore 18

Ajuster la tonalité/Balance/Commande de dimension "DIMEN"/Commande de largeur centrale "C-WDTH" /Focalisation centrale 18

Régler la fonction SFC 19

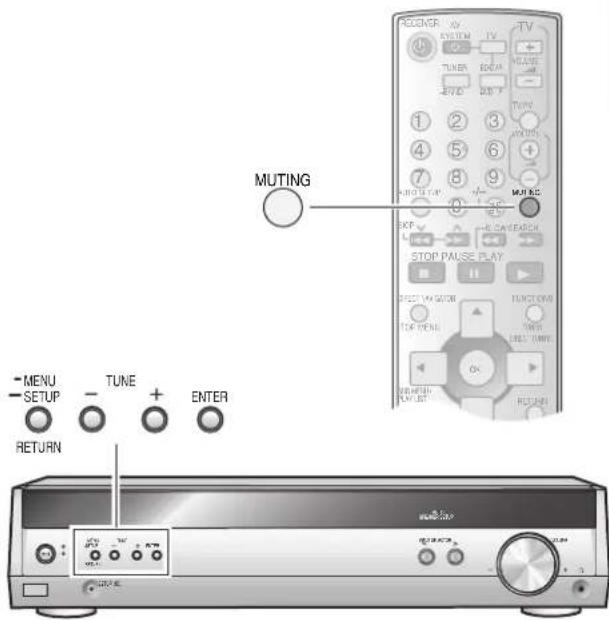

Autres fonctions 19

Minuterie d'arrêt différé/Atténuateur/Mise en sourdine .. 19

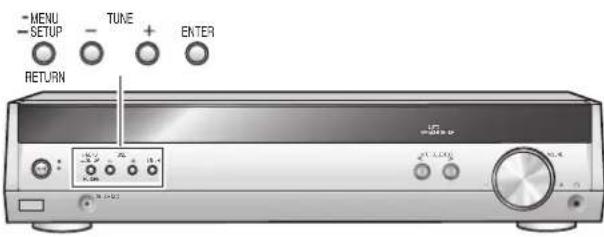

Autres réglages 20

Description des réglages / Modification des réglages .... 20

Guide d'utilisation de la télécommande 20

Regarder des DVD / la TV 21

Commande du lecteur DVD ou de l'enregistreur DVD ... 21

Commande du téléviseur 21

Changer le code de la télécommande 21

Référence

Guide de dépannage 22

Entretien 23

Informations concernant la directive DEEE 23

Accessoires fournis

Veuillez vérifier la présence des accessoires fournis en cochant les cases correspondantes.

1 Cordon d'alimentation

1 Antenne FM

intérieure

1 Antenne-cadre AM

1 Télécommande

2 Piles

1 Micro d'étalonnage

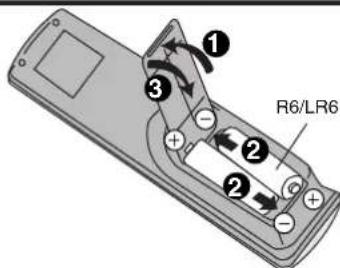

La télécommande

• Insérez les piles de sorte que leurs pôles (+ et -)

correspondent à ceux de la télécommande.

• Ne pas utiliser de piles de type rechargeable.

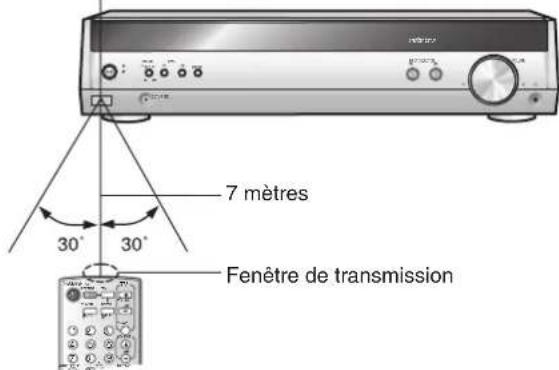

Utilisation

Pointez la télécommande vers le capteur de signal de télécommande, en évitant les obstacles, à une distance maximale de 7 mètres directement en face de l'appareil.

Capteur de signal de télécommande

Remarque

• Gardez la fenêtre de transmission et le capteur de signaux de l'appareil exempts de toute poussière.
• Le fonctionnement peut être affecté par des sources de lumière intense tels que les rayons directs du soleil, et si l'appareil est placé dans un meuble à portes vitrées.

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le boîtier et les autres composants de l'appareil, raccourcissant ainsi sa durée de service.

Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilisez aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causer un incendie.

N'utilisez aucune source d'alimentation CC. Vérifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun objet lourd dessus.

Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique.

Corps étrangers

Prenez garde de ne pas laisser tomber d'objets métalliques dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement.

Prenez garde de ne pas renverser du liquide dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement. Si cela se produit, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur.

Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet appareil vous-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparaît ou si tout autre problème non mentionné dans ce mode d'emploi survient, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de service agréé. Il y a risque de choc électrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsqu'il doit demeurer inutilisé pour une période prolongée.

Fabriqué sous licence de Dolby Laboratories.

"Dolby", "Pro Logic" et le symbole double D sont des marques de commerce de Dolby Laboratories.

"DTS" et "DTS Digital Surround" sont des marques déposées de DTS, Inc.

AVERTISSEMENT!

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHÈQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE SURCHAUFFE.
• NE BOUCHEZ PAS LES OUVERTURES D'AÉRATION DE L'APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJETS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL. JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONNEMENT.

AVERTISSEMENT:

Veillez à ce que la prise de courant se trouve près de l'équipement et soit facilement accessible.

Vous devez pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur.

Pour isoler complètement cet appareil du secteur, débranchez le cordon d'alimentation secteur de la prise de courant.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

ATTENTION!

Ne posez rien sur cet appareil et ne bloquez d'aucune façon ses sorties de ventilation. Tout particulièrement, ne placez aucune platine à cassettes ni aucun lecteur CD/DVD sur cet appareil. La chaleur dégagée risquerait d'endommager vos logiciels.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

HDAVI Control™ est une marque de commerce de Matsushita Electric Industrial Co., Ltd.

Guide des commandes

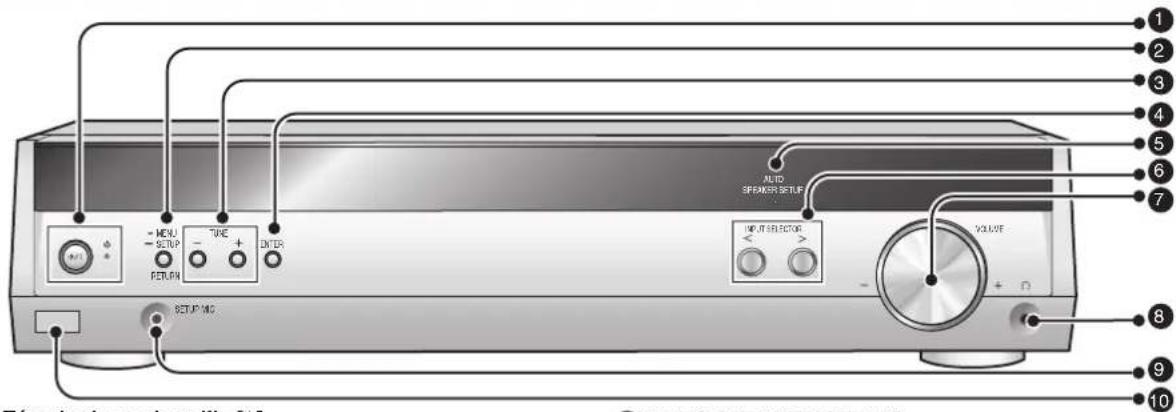

Appareil principal

1 Témoin de mode veille [6]

Quand l'appareil est raccordé au secteur, ce témoin s'allume en mode d'attente et il s'éteint lorsque l'appareil est allumé. Interrupteur d'attente/marche [O/I]

Appuyer sur cet interrupteur pour commuter l'appareil du mode d'attente au mode de marche et vice versa. En mode d'attente, l'appareil continue de consommer une petite quantité de courant.

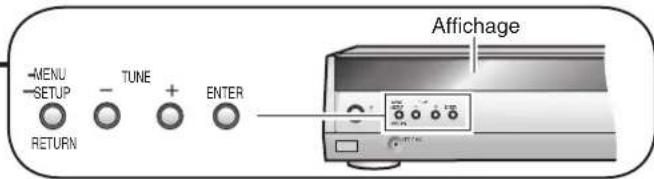

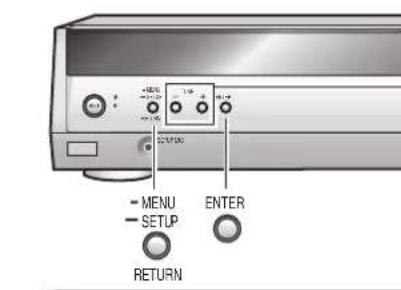

2 [-MENU, -SETUP, RETURN]

Pour accéder aux menus et effectuer divers réglages.

Pour retourner aux menus précédents.

3 [TUNE, -, +]

Pour accorder la radio et sélectionner des éléments du menu et des réglages.

4 [ENTER]

Utilisé lors des commandes de menu ou de réglages.

[AUTO SPEAKER SETUP]

Clignote lors de la configuration automatique des enceintes. S'allume lorsque la configuration est terminée.

6 [INPUT SELECTOR, <, >]

Pour sélectionner l'entrée.

7 [VOLUME]

Commande du volume.

[Prise de casque]

Type de fiche : 3,5 mm stéréo

• Aucun son n'est émis par les enceintes si vous raccordez un casque.
• Évitez l'écoute sur des périodes prolongées pour éviter tout dommage à l'ouïe.

Pour brancher un micro d'étalonnage.

10 Capteur de signal de télécommande

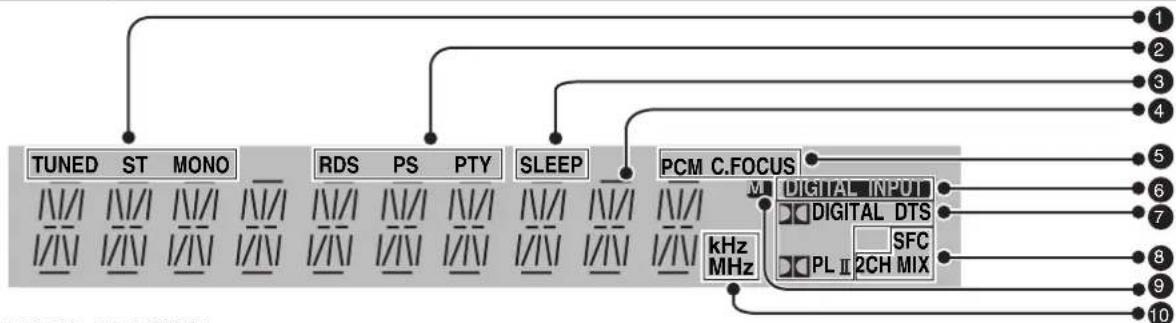

Affichage

1 [TUNED, ST, MONO]

Indicateurs de la radio

TUNED : l'accord est fait sur une station

ST : l'accord est fait sur une émission FM stéréo

MONO : vous êtes passé en mode monaural pour améliorer la réception

2 [RDS, PS, PTY]

Indique le mode d'affichage RDS en cours.

3 [SLEEP]

Témoin de minuterie d'arrêt différé.

4 Affichage général

Indique le mode d'entrée, la fréquence radio et autres informations générales.

5 [PCM, C.FOCUS]

PCM : s'allume lorsque le mode PCMFIX est sélectionné

C.FOCUS : apparaît lorsque vous utilisez le mode

de focalisation centrale

[DIGITAL INPUT]

S'allume lorsque l'entrée est en numérique.

S'allume pour indiquer le signal d'entrée de la source et le format de décodage utilisé.

DIGITAL : Sources Dolby Digital

DTS : Sources DTS

PLII : Le décodeur Dolby Pro Logic II est en cours d'utilisation

SFC, 2CH MIX

SFC : Apparaît lorsque vous utilisez un mode SFC

2CH MIX : Apparaît lorsque vous écoutez une source multicanaux avec un casque

9 [M]

Clignote ou s'allume pendant la mise en mémoire.

10 [kHz, MHz]

Indicateurs de distance et de fréquence

kHz : AM, ou fréquence d'échantillonnage PCM

MHz : FM

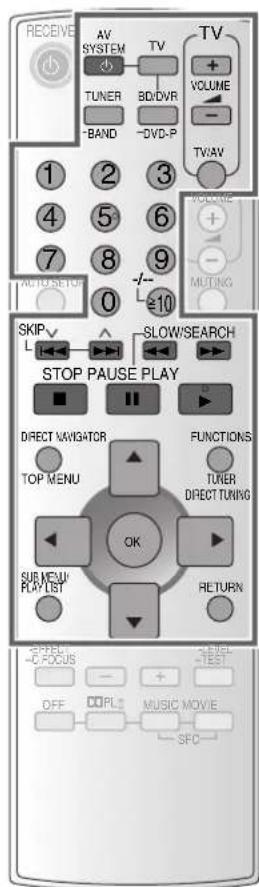

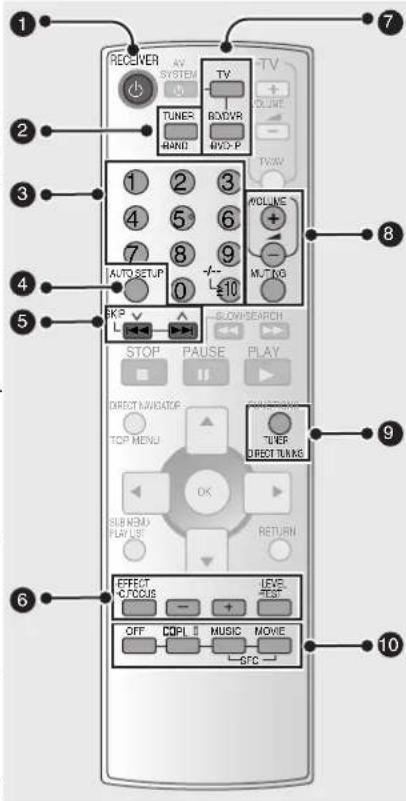

Télécommande

Cette page décrit les touches utilisées pour commander l'appareil.

Concernant les touches de commande des autres composants, reportez-vous à la page 21 du guide.

1 [, RECEIVER]

Touche de mode veille/marche.

2 [TUNER, -BAND]

Pour passer en mode TUNER avec la télécommande et sélectionner TUNER. Après avoir sélectionné TUNER, appuyez de manière continue pour commuter entre FM et AM.

Pour saisir les fréquences radio et les canaux.

[≥10,-/-]

Pour saisir un canal à deux chiffres.

4 [AUTO SETUP]

Pour configurer automatiquement les enceintes.

5 [V, △], ∧, SKIP]

Pour sélectionner les stations de radio mémorisées.

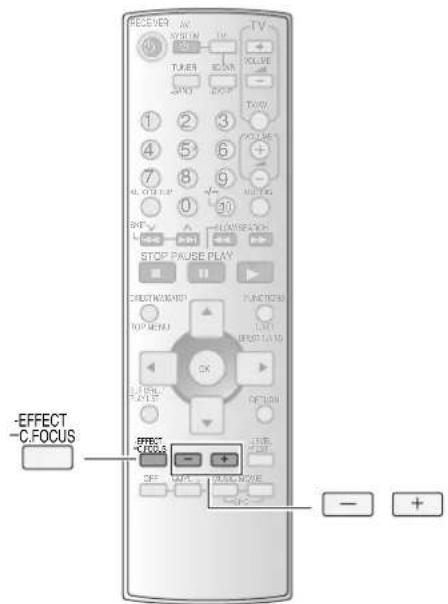

6[-EFFECT,-C.FOCUS]

A utiliser en cours de réglage des effets Dolby Pro Logic II.

Appuyez de manière continue pour sélectionner le mode de focalisation centrale.

[-,+]

Sélectionnez d'abord [-EFFECT] ou [-LEVEL, -TEST], puis appuyez sur [-] ou [+] pour ajuster.

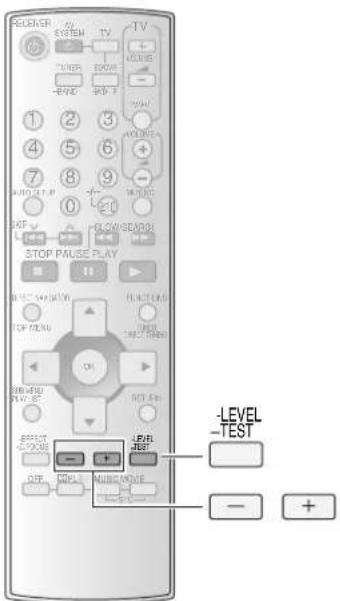

[-LEVEL,-TEST]

Utilisez pour ajuster le niveau des enceintes.

Appuyez de manière continue pour démarrer le signal de test d'enceinte.

[TV][BD/DVR, -DVD-P] 7

Touches de mode d'entrée et de mode de télécommande.

[+, -, VOLUME

Pour couper le son.

[MUTING]

Pour régler le volume.

[TUNER DIRECT TUNING] 9

Pour permettre la sélection des stations de radio par la fréquence.

[OFF] 10

Pour annuler le Dolby Pro Logic II

et SFC.

PLII

Pour sélectionner un mode Dolby

Pro Logic II : MOVIE, MUSIC ou

PANORAMA.

[MUSIC]

Pour sélectionner les modes

Pour sélectionner les modes SFC :

Puissance de sortie RMS : Mode Dolby Digital

T.H.D. 10 % (chaque canal entraîné)

1 kHz canal avant 150 W par canal (6 Ω)

1 kHz canal d'ambiance (surround) 80 W par canal (4 Ω)

1 kHz canal central 80 W par canal (4 Ω)

Puissance totale de sortie RMS 540 W

Puissance de sortie RMS : Mode

T.H.D. 10 %

1 kHz, canal avant : 150 W par canal (6 Ω)

Distorsion harmonique totale

Demi-puissance à 1 kHz (canal avant) : 0,5 % (6 Ω)

Sensibilité d'entrée

DVD-P, TV, BD/DVR : 450 mV, IHF'66

Rapport signal/bruit à la puissance nominale (6 Ω)

DVD-P, TV, BD/DVR : 80 dB (85 dB, IHF'66)

Impédance d'entrée

Commandes de tonalité

BASS (graves) : 50 Hz, +6 dB à -6 dB

TREBLE (aigus) : 20 kHz, +6 dB à -6 dB

Impédance de charge

Avant (G/D) : 6 Ω à 8 Ω

Surround (G/D) : 4 Ω à 8 Ω

Centre : 4 Ω à 8 Ω

Entrée numérique	OPTICAL (optique)	2
	COAXIAL	1
	Entrée HDMI	2
	Sortie HDMI	1

SECTION TUNER FM

Plage de fréquences : 87,50 MHz à 108,00 MHz

Sensibilité

Rapport S/B 30 dB : 1,9 μV / 75 Ω

Rapport S/B 26 dB : 1,8 μV / 75 Ω

Rapport S/B 20 dB : 1,6 μV / 75 Ω

Sensibilité disponible IHF

Atténuation de la sensibilité stéréo IHF 46 dB : 22 μV / 75 Ω

Distorsion harmonique totale

MONO

0,2 %

STEREO

0,3 %

Rapport signal/bruit

MONO

60 dB (71 dB, IHF)

STEREO

58 dB (65 dB, IHF)

Réponse en fréquence

20 Hz à 15 kHz, +1 dB, -2 dB

Affaiblissement sur la

à 98 MHz 40 dB

Affaiblissement sur la fr

MHz 70 dB

Séparation stéréo (1 kHz)

40 dB

Borne d'antenne

75 Ω (asymétrique)

SECTION TUNER AM

Plage de fréquences

522 kHz à 1611 kHz (pas de 9 kHz)

530 kHz à 1620 kHz (pas de 10 kHz)

Sensibilité

500 μV/m

Sélectivité (à 999 kHz)

35 dB

GÉNÉRALITÉS

Alimentation

CA 230 V à 240 V, 50 Hz

Consommation

125 W

environ 4,0 kg

Consommation en mode veille : 1 W

Remarques :

1. Les spécifications sont sujettes à modification sans préavis.
2. La distorsion harmonique totale est calculée avec un analyseur de spectre numérique.

ÉTAPE 1 : Installation des enceintes

• Avant d'effectuer tout raccordement, mettez tous les composants hors tension.
• Sauf indication contraire, les composants périphériques et les câbles en option sont vendus séparément.
• Pour raccorder les composants respectifs, reportez-vous aux modes d'emploi qui les accompagnent.

Autres accessoires

1. Emplacement des enceintes.

Emplacement pour un effet optimal

La façon dont vous installez les enceintes peut affecter le rendu des graves et la qualité du champ sonore. Veuillez noter les points suivants.

• Placez les enceintes sur une base plane et solide.
• Les graves risquent d'être excessivement amplifiés si vous placez les enceintes trop près du plancher, d'un mur ou d'un coin. Recouvrez les murs et fenêtres d'un rideau épais.

Placez les enceintes avant, centrale et surround à peu près à la même distance par rapport à la position d'écoute.

La configuration automatique des enceintes permet de compenser les disparités (→ pages 10 à 11).

Les angles indiqués sur le schéma sont approximatifs.

Enceintes avant (gauche, droite)

Placez-les à gauche et à droite du téléviseur, à la hauteur des oreilles en position d'écoute, de sorte que le son s'harmonise bien à l'image.

Enceinte centrale

Placez-la en dessous ou au-dessus du téléviseur, centrée par rapport à ce dernier. Orientez l'enceinte vers l'aire d'écoute.

Enceintes d'ambiance (surround) (gauche, droite)

Placez de chaque côté de la position d'écoute ou légèrement derrière, plus haut que la hauteur des oreilles en position assise.

Caisson de basse (Subwoofer)

Vous pouvez placer le caisson de basse (subwoofer) n'importe où, à condition qu'il ne soit pas trop près du téléviseur.

Notez que vous pouvez faire quelques essais pour trouver la position qui offre le meilleur rendu de graves. Le niveau de sortie pourrait sembler plus élevé si vous placez le caisson de basse (subwoofer) près d'un coin, mais le rendu des graves risque aussi de ne pas être naturel.

Remarque

Maintenez les enceintes au moins à 10 mm de l'appareil principal pour assurer une ventilation suffisante.

2 Raccordez les enceintes au récepteur.

Éteignez le récepteur avant de raccorder les enceintes. Reportez-vous au mode d'emploi des enceintes pour plus de détails.

Remarque

Vous ne devez pas court-

circuiter les fils positifs (+

et négatifs (-) des câbles

d'enceinte.

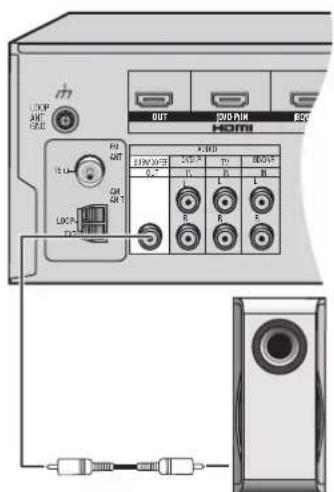

Subwoofer actif

Enceinte avant (G) Enceinte d'ambiance (surround) (D)

ÉTAPE

Raccordements pour home cinéma

• Avant d'effectuer tout raccordement, mettez tous les composants hors tension.
• Sauf indication contraire, les composants périphériques et les câbles en option sont vendus séparément.
• Pour raccorder les composants respectifs, reportez-vous aux modes d'emploi qui les accompagnent.

HDMI et VIERA Link "HDAVI Control™"

Audio et vidéo de haute qualité en toute simplicité grâce à la connexion HDMI

• Avec un raccordement HDMI (High Definition Multimedia Interface), vous n'aurez besoin que d'un seul câble pour transmettre l'audio et la vidéo entre deux appareils.

Utilisez uniquement des câbles HDMI apposés du logo HDMI (tel qu'indiqué sur la couverture).

[Références recommandées : RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), etc.]

Câble HDMI (Utilisez un câble HDMI Panasonic pour obtenir de meilleurs résultats.)

Trajectoire des signaux audio et vidéo avec des connexions HDMI

Les signaux audio et vidéo émis par l'appareil DVD sont transmis au téléviseur même lorsque l'ampli-tuner est en mode veille.

Pour information

Les signaux audio transmis via l'interface HDMI sont prioritaires sur les raccordements du connecteur numérique (pages 8). L'interface HDMI de cet appareil permet de diffuser des signaux pouvant aller jusqu'à 1125p (1080p) (y compris lorsque l'appareil est en mode veille).

1125p : un système de balayage progressif (non-entrelacé) qui envoie 1 125 lignes de trame toutes les 1/60 de seconde.

Utilisation de la fonction VIERA Link "HDAVI Control"

VIERA Link "HDAVI Control"

Cette fonction très pratique vous permet de regrouper le contrôle de votre ampli-tuner et d'autres appareils home cinéma Panasonic. Vous pouvez notamment contrôler de cette manière des téléviseurs VIERA et des enregistreurs DVD DIGA raccordés avec un câble HDMI. Pour de plus amples détails, reportez-vous au mode d'emploi des autres appareils. La fonction VIERA Link "HDAVI Control", basée sur les fonctions de commande fournies par HDMI, une norme industrielle connue sous le nom HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons développée et ajoutée. En tant que tel, son fonctionnement avec les appareils compatibles HDMI CEC d'autres fabricants ne peut être garanti.

Préparatifs

1. Branchez vos appareils home cinéma Panasonic (compatibles au VIERA Link "HDAVI Control", tels qu'un téléviseur VIERA ou un enregistreur DVD DIGA) au moyen d'un câble HDMI (ci-dessus).
2. Consultez le mode d'emploi de votre téléviseur et effectuez les réglages requis pour activer le VIERA Link "HDAVI Control".
3. Mettez en marche tous vos appareils, puis éteignez votre téléviseur et rallumez-le pour vérifier que les images de l'enregistreur DIGA s'affichent correctement. (Procédez de même chaque fois que vous modifiez la configuration ou les raccordements.)

Pour tirer profit des sons multicanal désormais disponibles avec la technologie de télévision numérique, utilisez un raccordement numérique si votre téléviseur est équipé d'un connecteur de sortie numérique. - Pour désactiver la fonction VIERA Link "HDAVI Control", voir "Configuration HDMI", page 13.

ÉTAPE 2

Raccordements pour home cinéma

• Avant d'effectuer tout raccordement, mettez tous les composants hors tension.
• Sauf indication contraire, les composants périphériques et les câbles en option sont vendus séparément.
• Pour raccorder les composants respectifs, reportez-vous aux modes d'emploi qui les accompagnent.

Autres accessoires

Câble de raccordement stéréo

Câble fibre optique

Câble coaxial

Remarques sur l'entrée numérique

Cet appareil peut décoder les signaux suivants :

• Dolby Digital, DTS PCM, y compris PCM à fréquences d'échantillonnage de 96 kHz ou 88,2 kHz. Il ne peut pas décoder :
• Les autres types de signaux numériques, tels que MPEG
• Les signaux RF Dolby Digital d'un lecteur de disque laser

Remarque

• Effectuez un raccordement numérique pour profiter d'une écoute en Dolby Digital ou DTS.
• Évitez de plier le câble à fibres optiques.

TV (source d'entrée), lecteur BD/enregistreur DVD et lecteur DVD

ÉTAPE

Branchement des antennes et du cordon d'alimentation

• Avant d'effectuer tout raccordement, mettez tous les composants hors tension.
• Sauf indication contraire, les composants périphériques et les câbles en option sont vendus séparément.
• Pour raccorder les composants respectifs, reportez-vous aux modes d'emploi qui les accompagnent.

Accessoires fournis

Cordon d'alimentation, antenne FM intérieure

Antenne-cadre AM

Antenne FM intérieure

Ruban adhésif

Fixez l'autre extrémité de l'antenne à l'endroit où la réception est optimale.

Pour une réception optimale

Antenne FM extérieure

• Déconnectez l'antenne FM intérieure. L'antenne doit être installée par un technicien qualifié.

Antenne FM extérieure

Antenne-cadre AM

Maintenez le cordon d'antenne à l'écart des lecteurs DVD et des autres cordons.

Connecteur

Le ventilateur de refroidissement fonctionne uniquement à des niveaux élevés de puissance de sortie.

Entrée d'alimentation de l'appareil

Environ 6 mm

Insertion du connecteur

Même lorsque le connecteur est parfaitement inséré, selon le type d'entrée utilisé, la partie avant du connecteur peut dépasser tel que le montre l'illustration. Cela ne pose toutefois aucun problème pour utiliser l'appareil.

Cordon d'alimentation

Branchez ce cordon une fois tous les autres câbles raccordés.

Vers la prise secteur

Économie d'énergie

L'appareil consomme 1 W même lorsqu'il est mis hors tension avec le bouton [ɔʌl]. Pour faire des économies d'énergie, si vous prévoyez de ne pas utiliser l'appareil pendant une période assez longue, débranchez-le de la prise d'alimentation secteur. Vous devrez réinitialiser certains paramètres mémorisés lorsque vous rebrancherez l'appareil.

Remarque

Le cordon d'alimentation fourni ne doit être utilisé qu'avec cet appareil. Ne l'utilisez avec aucun autre appareil. - N'utilisez pas de cordon d'alimentation provenant d'un autre type d'équipement avec cet appareil.

ÉTAPE

Configuration automatique des enceintes

La configuration automatique des enceintes (Auto speaker setup) permet d'obtenir facilement un environnement d'écoute satisfaisant grâce à l'utilisation du micro d'étalonnage pour détecter les signaux sonores. L'appareil procède d'abord à la configuration automatique des enceintes, puis contrôle et ajuste les paramètres suivants :

DETECTION (Détention)	· Vérifie qu'elle enceinte vous avez raccordée. Pour une configuration manuelle, "Taille des enceintes", ⇒ page 12.
DISTANCE (Distance)	· Vérifie la distance entre chacune des enceintes et l'aire d'écoute et ajusté le délai de chaque canal automatiquement.
FREQUENCY (Fréquence)	· Rôle le répartiteur basse fréquence adapté pour chaque canal en fonction de la taile de l'enceinte. Pour une configuration manuelle, "Filtre" ⇒ page 12. · Le réglage se base sur la gamme de reproduction des graves des enceintes. · Effectue toute correction supplémentaire concernant la réponse en fréquence.
LEVEL (Niveau)	· Vérifie et ajusté le niveau de chaque enceinte automatiquement.

Au cours des réglages, les enceintes émettent de puissantes tonalités d'essai, par conséquent veillez à éloigner les enfants de la pièce.

Avant de procéder à la configuration

Effectuez la configuration automatique des enceintes dans un environnement calme. Un fond sonore bruyant donnera des résultats peu satisfaisants. - Positionnez le subwoofer et mettez-le en marche.

Procédure pour la configuration automatique des enceintes

Mettez l'appareil en marche.

Branchez le micro d'étalonnage sur le connecteur [SETUP MIC] situé sur le panneau avant.

Positionnez le micro d'étalonnage.

Appuyez sur

• Le témoin de veille s'éteint lorsque vous mettez en marche l'appareil.

Remarque

Le micro d'étalonnage est sensible à la chaleur. Ne l'exposez pas aux rayons du soleil et ne le placez pas sur le dessus de l'appareil.

Micro d'étalonnage (fourni)

• Placez-le sur une surface plane au niveau de l'aire d'écoute.
• Positionnez le micro d'étalonnage à la hauteur de vos oreilles.

• Avant d'effectuer tout raccordement, mettez tous les composants hors tension.
• Sauf indication contraire, les composants périphériques et les câbles en option sont vendus séparément.
• Pour raccorder les composants respectifs, reportez-vous aux modes d'emploi qui les accompagnent.

Commencez la configuration automatique des enceintes.

AUTOSETUP

a) Appuyez de manière continue sur

Le témoin [AUTO SPEAKER SETUP] (Configuration automatique des enceintes) commence à clignoter.

AUTC

SPEAKER SETUP

SPEAKER SETUP

"AUTO SETUP" (Configuration automatique) apparaît sur l'afficheur. b) L'appareil vérifie que vous avez correctement branché le micro d'étalonnage. c) La configuration automatique démarre les étapes d'étalonnage :

"STEP 1", "STEP 2", et "STEP 3" ci-après.

STEP 1 (DETECTION/DISTANCE) → STEP 2 (FREQUENCY) → STEP 3 (LEVEL)

Pour information

• Chaque enceinte émet de puissantes tonalités d'essai au cours de la configuration.
• Au cours de la procédure de configuration, le fonctionnement peut être interrompu lorsqu'un message d'erreur apparaît sur l'afficheur. Se référer ci-dessous en cas de problème.

Terminez la configuration automatique des enceintes.

• "COMPLETE" (TERMINÉ) apparaît sur l'afficheur et tous les réglages sont sauvegardés.
• Le témoin [AUTO SPEAKER SETUP] (Configuration automatique des enceintes) s'allume.

AUTOSETUP

• Pour sortir, appuyez et maintenez
• Débranchez le micro d'étalonnage.

Pour annuler au cours des réglages

Appuyez sur n'importe quel bouton de l'appareil ou de la télécommande. "CANCELED" (ANNULE) apparaît sur l'afficheur.

Remarque

Effectuez à nouveau la configuration automatique des enceintes si vous avez changé les enceintes, les avez déplacées, ou si vous avez modifié votre environnement d'écoute. - Si la sortie des enceintes ne vous semble pas satisfaisante, réinitialisez tous les réglages de la configuration automatique des enceintes et changez-les manuellement. Consultez la section "Configuration Automatique" (▶ page 13). L'étalonnage va permettre d'obtenir un résultat optimal pour la fonction "DISTANCE". En conséquence, vous ne pourrez pas effectuer les réglages manuellement. - Vous pourrez régler les fonctions "SPK SIZE" et "FILTER FRQ" même après l'exécution de la configuration automatique des enceintes (→ page 12).

Guide de dépannage pour la configuration automatique des enceintes

Des erreurs peuvent se produire au cours de la configuration automatique des enceintes. Dans ce cas, les messages clignoteront ou défileront sur l'afficheur, selon la situation. Appuyez sur n'importe quel bouton de l'appareil ou de la télécommande pour interrompre la configuration. AUTOSETUP

Après un dépannage, appuyez et maintenez le bouton pour recommencer la procédure de configuration.

Message Solutions Pages
"INSERT MIC" La micro d'étal	nnage n'est pas détecté. Insérez correctement le micro. • 10
"CHECK CONNECTION TO LS/RS SPEAKERS"	Une des enceintes surround n'a pas été détectée. Vérifiez vos branchements. • 6
"CHECK CONNECTION TO L/R SPEAKERS"	Vérifiez les raccordements des enceintes avant (L) et (R). • 6

Remarque

• La configuration automatique des enceintes peut produire un résultat peu satisfaisant avec certains réglages ou certaines configurations des enceintes.
• La configuration automatique des enceintes ne pourrait pas démarrer si vous avez coupé le son des enceintes. Rétablissez le son (page 19). La procédure de configuration automatique des enceintes ne démarrera pas si vous avez branché un casque. Débranchez tout casque d'écoute. La fonction VIERA Link "HDAVI Control™" (→ page 7) est désactivée au cours de la configuration automatique des enceintes.

Réglages

Changez les réglages pour adapter votre matériel à l'environnement dans lequel vous l'utilisez. Avant de procéder à des modifications, lisez les descriptions des réglages, notez les réglages d'usine et les plages de réglage, et référez-vous au mode d'emploi du matériel.

Accédez au mode setup (réglage).

-MENU

-SETUP

RETURN

Appuyez de

manière continue.

Sélectionnez l'élément que vous souhaitez modifier.

2a Sélectionnez et appuyez sur [ENTER].

SPK SIZE ↔ DISTANCE ↔ FILTER FRQ ↔ AUTO SETUP ↔ INPUT MODE ↔ HDMI ↔ DRCOMP ↔ ATTENUATOR ↔ REMOTE ↔ TV DELAY ↔ RESET ↔ EXIT

• Reportez-vous aux pages 12, 13 et 20 pour plus d'informations sur le réglage de chacun des éléments.
• Pour le mode "REMOTE", se référer à la page 21. Pour "RESET", consultez la page 17.

2b Sélectionnez et appuyez sur [ENTER].

Modifiez le réglage.

Appuyez pour changer de configuration.

ENTER

Appuyez une fois pour valider.

• Quittez le mode setup.

-MENU

—SETUP

RETURN

Appuyez plusieurs fois jusqu'à ce que s'affiche "EXIT".

ENTER

Appuyez sur [ENTER] pour quitter complètement le mode setup.

Remarque

L'étalonnage effectué par la configuration automatique des enceintes va permettre d'obtenir un résultat optimal pour la fonction

"DISTANCE". En conséquence, vous ne pourrez pas effectuer les réglages manuellement.

Tailles des enceintes

• Réglez la taille pour qu'elle corresponde à celle des enceintes.

LARGE (Grand) : Enceintes pouvant reproduire une gamme sonore étendue, en dessous de 20 Hz.

SMALL (Petit) : Enceintes ne pouvant pas reproduire correctement la gamme de graves (suffisant pour la plupart des enceintes utilisées avec un caisson de basse (subwoofer)).

NONE (Aucun) : Enceintes non raccordées (centre ou d'ambiance (surround)).

Les réglages d'usine sont :

LR (avant), C (centre), et S (surround - ambiance) : SMALL (Petit)

Pour SUBW (subwoofer - caisson de basse), sélectionnez YES (Oui) (réglage d'usine) si vous avez raccordé un caisson de basse, ou NO (Non) si ce n'est pas le cas.

Distance

• Saisissez la distance qui sépare respectivement les enceintes avant, centrale et surround (ambiance) de la position d'écoute.

Modifiez la distance de sorte que le son émanant de chacune des enceintes (à l'exception du caisson de basse) vous parvienne simultanément.

Vous pouvez utiliser des distances comprises entre 1,0 et 10,0 mètres.

Les réglages d'usine sont :

LR (avant) :

3,0 m (mètres)

C (centre) :

3,0 m (mètres)

S (surround) :

1,5 m (mètres)

Filtre

• Modifiez le niveau de coupure pour la sortie des graves par les enceintes avant.

Le filtre s'applique à toutes les enceintes que vous avez configurées en "SMALL".

Pour des enceintes de petite dimension dont les graves vous semblent insuffisantes, augmentez le niveau de coupure afin d'accroître la sortie du caisson de basse (subwoofer). (Il se peut aussi que vous deviez changer les réglages du filtre de votre caisson de basse.)

Les réglages sont les suivants : 80 Hz, 100 Hz (réglage d'usine), 120 Hz, 150 Hz, et 200 Hz.

2a 2b	●	3
SPK SIZE SU	BW NO	YES
	LR	SMALL LARGE
	C	NONE SMALL LARGE
	S
	RETURN

Répétez l'opération pour chaque canal d'enceinte.

DISTANCE LR		1.0m à 10.0m
C
S

Répétez l'opération pour chaque canal d'enceinte.

FILTER FRQ	30
	100
	120
	150
	200

Configuration automatique

• Réinitialisez les réglages effectués par la configuration automatique des enceintes.

OUI : Réinitialise tous les réglages de la configuration automatique des enceintes. NON : Pour annuler (configuration d'usine).

Configuration HDMI

• Pour réduire la consommation électrique en mode veille.
• Choix pour désactiver la commande VIERA Link "HDAVI Control™" (→ page 7).

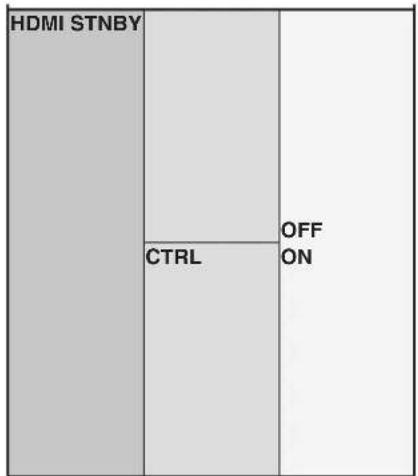

Sélection du mode veille

OFF : Consommation électrique en mode veille réduite (environ 0,35 W). - Les signaux de l'appareil DVD ne peuvent pas être transmis au téléviseur par la connexion HDMI lorsque l'appareil est en veille (→ page 7). La commande VIERA Link "HDAVI Control" (page 7) ne fonctionne pas lorsque l'appareil est en veille.

ON : Consommation électrique normale en mode veille (configuration d'usine).

Commandes VIERA Link "HDAVI Control" : OFF : La commande VIERA Link "HDAVI Control" est désactivée. ON : La commande VIERA Link "HDAVI Control" est activée (configuration d'usine).

Réglage du niveau de sortie d'enceinte

Vous pouvez ajuster les canaux C (centre), RS (surround droit) et LS (surround gauche) sur une plage de -10 dB à +10 dB, 0 dB correspondant au niveau des enceintes avant. Ajustez la sortie des enceintes centrale et surround de sorte qu'elle semble au même niveau que celle des enceintes avant.

Pour le canal SUBW (subwoofer/caisson de basse), vous pouvez sélectionner "SUBW OFF" pour couper la sortie, "SUBW MIN" pour la sortie minimale, un niveau de 1 à 19, ou "SUBW MAX" pour la sortie maximale. Ajustez la sortie du caisson de basse (subwoofer) de sorte qu'elle soit équilibrée par rapport à celle des enceintes avant.

Commandes de base

Ajouter des effets surround aux sources stéréo

Utilisation de Dolby Pro Logic II

Le processeur Dolby Pro Logic II ne fonctionne pas uniquement avec les sources enregistrées en Dolby Surround, mais également avec toute source stéréo.

Appuyez sur pour sélectionner un mode du tableau à droite.

Pour annuler, appuyez sur [OFF]. Vous pouvez effectuer des réglages fins du son surround en mode MUSIC ou PANORAMA.

page 18

Utilisation de la Commande de champ sonore (SFC: Sound Field Control)

Ces modes SFC ajoutent de la présence et de l'étendue au son des sources PCM ou stéréo analogiques, pour vous permettre de vivre une expérience sonore plus riche.

MUSIC MOVIE Appuyez sur SFC pour sélectionner un mode des tableaux à droite.

Pour annuler, appuyez sur [OFF]. Vous pouvez modifier le niveau des enceintes pour le mode SFC. (→ page 19)

Remarque

• Les modes Dolby Pro Logic II et SFC restent actifs jusqu'à ce que vous désactiviez le mode.
• Lorsque l'entrée est en PCM avec une fréquence d'échantillonnage de 96 kHz ou 88,2 kHz, il n'est pas possible d'ajouter des effets avec le mode Dolby Pro Logic II ou SFC. Lorsque l'entrée est en Dolby Digital ou DTS, vous pouvez utiliser le mode SFC.

MOVIE Utilise ce mode pour faire la lecture des films enregistrés en Dolby Surround.

MUSIC Ajoute des effets d'ambiance (surround) aux sources stéroye.

PANorama Le son est encore plus étendu, pour vous donner l'impression d'être entouré de musique.

MUSIC	LIVE Crée l'impression d'être tout près de la scène lors d'une performance "live", et adoucit les voix.
	POP/ROCK Pour les genres de musique énergiques, tels que le pop et le rock.
	VOCAL Pour ajouter de l'éclat aux voix.
	JAZZ Reproduit l'atmosphère excitante et intime d'un club jazz.
	DANCE Pour la musique de danse et autres sons à rythme rapide.
	PARTY Ce mode utilise les enceintes avant et surround de sorte que vous entendiez le son en stéreoQLelle que soit la direction vers laquelle vous étés orienté.

MOVIE	DRAMAPour les pieces de théâtre et autres émissions où le dialogue est un élément important.
	ACTIONPour les films d'action et autres émissions où l'effet sonore est un élément important.
	SPORTSPour vous donner l'impression d'être dans un stade.
	MUSICALPour les comédies musicales et autres émissions où la musique est un élément important.
	GAMERendez vos yeux plus percutants.
	MONOPour le son monaural.

Fonctions du MENU

Voici un résumé des commandes que vous pouvez effectuer en mode MENU.

Appuyez une fois sur [-MENU].

FRANÇAIS

2 Menu principal	3 Sous-men1	4 Sous-men2	5 Quitter
TUNE TUNE TUNE + → 0	+ → 0	+ → 0	- MENU -SETUP ENTERENTE RETURN
TUNER FM MODE La radio → page 16	(TUNER FM uniquement) MEMORY AUTO MEMO TUNE MODE RDS DISP (TUNER FM uniquement) AM STEP AM STEP 9 (TUNER AM uniquement) BEAT PROOF MODE 1 (TUNER AM uniquement)	AUTO MONO MEMO CH 1 MEMO CH30 C ANCEL START MANUAL P RESET F REQUENCY P S DISP P TY DISP AM STEP 10 AM STEP 10 B EAT PROOF M O D E 1 M O D E 2	Appuyez plusieurs fois jusqu'à ce que s'affiche "EXIT". E X I T
B ASS 0 Ajuster les graves → page 18	B ASS -6 B ASS +6
T R E B L E 0 Ajuster les aigus → page 18	T R E B L E -6 T R E B L E +6		Appuyez plusieurs fois jusqu'à ce que s'affiche "EXIT". E X I T
B ALANCE Vou陏 peut ajuster la balance des enceintes avant → page 18	L R
D IMMER OF F D IMMER OF Attenué l'éclairage de l'afficheur pour moins voir l'écran dans une pieceASFIRE	F DIMMER 1 DIMMER 2 DIMMER 3
S LEEP OFF La minuterie d'arrêt différé SLEEP peutmettre l'apparil hors tension au bout d'une durée spécifiée → page 19	S LEEP OFF S LEEP 30 S LEEP 60 S LEEP 90 S LEEP 120

La radio

Accord direct

Saisissez la fréquence de la station.

Télécommande

1. Appuyez sur [TUNER, -BAND] pour sélectionner "TUNER".
2. Appuyez de manière continue sur [TUNER-BAND] pour sélectionner "TUNER FM" ou "TUNER AM".
3. Appuyez sur [TUNER DIRECT TUNING].
4. Appuyez sur les touches numériques pour saisir la fréquence.

Ex. : Pour sélectionner 107,90 MHz, appuyez sur [1] → [0] → [7] → [9] → [0]

• Si vous n'appuyez pas sur une touche pendant que le curseur clignote, l'affichage de la fréquence captée est rétabli.
• Si vous ne saisissez pas correctement la fréquence, "ERROR" s'affiche.

Mémorisation automatique

Les stations FM que l'appareil peut capter sont mises en mémoire sur les canaux 1 à 30. Les stations AM que l'appareil peut capter sont mises en mémoire sur les canaux 21 à 30. (Si des stations FM ont été mises en mémoire sur ces canaux, elles seront alors remplacées).

Préparatifs : Faites l'accord sur FM 87,50 MHz ou AM 522 kHz.

Appareil principal

1. Appuyez sur [-MENU] pour sélectionner "TUNER" → "AUTO MEMO".
2. Appuyez sur [TUNE - ou +] pour sélectionner "START" puis [ENTER].

Sélectionnez "CANCEL" pour annuler.

Le tuner présélectionne toutes les stations qu'il peut recevoir en canaux par ordre croissant.

Pendant la mise en mémoire automatique, l'indicateur de mise en mémoire (M) clignote et les fréquences défilent. L'indicateur de mise en mémoire et les numéros de canal s'affichent pendant une seconde lorsqu'une station est mise en mémoire. La dernière station mise en mémoire s'affiche lorsque la mise en mémoire est terminée.

Mise en mémoire manuelle

Mise en mémoire des stations une à la fois. Préparatifs : Faites l'accord sur la station que vous désirez mettre en mémoire.

Appareil principal

1. Appuyez sur [-MENU] pour sélectionner "TUNER" → "MEMORY".
2. Appuyez sur [TUNE - ou +] pour sélectionner un canal puis [ENTER].

("STORED" s'allume.)

À titre de référence

Vous pouvez également mettre en mémoire les stations FM en mode MONO.

Sélection des canaux

Télécommande

1. Appuyez sur [TUNER, -BAND] pour sélectionner "TUNER".
2. Appuyez sur [SKIP ∨ ou ∧] - ou

Appuyez sur les touches numériques.

Pour les canaux 1 à 9, appuyez sur le nombre correspondant.

Pour les canaux 10 et supérieurs, appuyez sur [≥10, -/-], puis sur les deux chiffres.

Ex. : Pour sélectionner le canal 21 : [≥10, -/-] → [2] → [1]

Appareil principal

1. Appuyez sur [-MENU] pour sélectionner "TUNER" → "TUNE MODE".
2. Appuyez sur [TUNE - ou +] pour sélectionner "PRESET" ⇒ [ENTER].

Sélectionnez "MANUAL" pour annuler.

1. Après avoir quitté le menu :

Appuyez sur [TUNE - ou +].

Modifiez la largeur de bande AM

Si vous ne pouvez pas accorder la bonne fréquence AM, changez la largeur de bande pour qu'elle corresponde à votre région.

Appareil principal

1. Appuyez sur [-MENU] pour sélectionner "TUNER" ⇒ "AM STEP".
2. Appuyez sur [TUNE - ou +] pour sélectionner "AM STEP 9 kHz" ou "AM STEP 10 kHz" ⇒ [ENTER].

La radio

Diffusions RDS

Cet appareil peut afficher les données textuelles transmises par le système de radiodiffusion de données (RDS) disponible dans certaines zones.

"RDS" s'allume lorsque l'appareil reçoit les signaux RDS.

L'affichage RDS peut être indisponible si la réception est faible.

Appareil principal

1. Appuyez sur [-MENU] pour sélectionner "TUNER" ⇒ "RDS DISP".
2. Appuyez sur [TUNE - ou +] pour sélectionner "FREQUENCY", "PS DISP" ou "PTY DISP" ⇒ [ENTER].

FREQUENCY: Affichage de la fréquence

PS DISP: Service de programme, nom de la station (réglage d'usine)

Cet appareil ne dispose pas du système de diffusion d'urgence (EBS) qui s'accorde automatiquement en cas de diffusion de messages d'alerte.

Affichage du type de programme (PTY)

NEWS Nouvelles FINANCE Finance
AFFAIRS Actualités CHILDREN Enfant
INFO Information SOCIAL A Affaires sociales
SPORT Sport RELIGION		Religion
EDUCATE Éducation		PHONE IN	Entrée téléphone
DRAMA Théâtre		TRAVEL	Voyage
CULTURE Culture		LEISURE	Loisirs
SCIENCE Science		JAZZ Musique Jazz
VARIED Divers		COUNTRY	Musique Country
POP M Musique Pop		NATIONAL	Musique nationale
ROCK M Musique ROCK		OLDIES	Vieux succès
M-O-R-M Musique grand public		FOLK M	Musique Folk
LIGHT M Variétés classiques		DOCUMENT	Documentaire
CLASSICS Grands classiques		TEST	Diffusion de test
OTHER M Autres musiques ALARM Archéance d'alertes d'urgence
WEATHER Informations météo

Réduire le bruit excessif

Pendant la réception FM stéréo

Vous pouvez améliorer la réception FM en commutant le tuner en mode monaural.

Appareil principal

1. Appuyez sur [-MENU] pour sélectionner "TUNER" → "FM MODE".
2. Appuyez sur [TUNE - ou +] pour sélectionner "MONO" → [ENTER].

Sélectionnez "AUTO" pour annuler.

Pendant la réception AM

Lorsqu'il y a trop d'interférence sonore avec un programme diffusé en AM, essayez de changer de mode.

Appareil principal

1. Appuyez sur [-MENU] pour sélectionner "TUNER" → "BEAT PROOF".
2. Appuyez sur [TUNE - ou +] pour sélectionner "MODE 1" ou "MODE 2" → [ENTER].

La fonction RESET (réinitialisation)

Les réglages de fonctionnement de cet appareil retourneront aux réglages d'usine. Aucune des stations de radio mises en mémoire ne sera toutefois effacée.

1. Appuyez de manière continue sur [-SETUP] pour accéder au menu de réglages (setup).
2. Appuyez sur [TUNE - ou +] pour sélectionner "RESET" → [ENTER].
3. Appuyez sur [TUNE +] pour sélectionner "RESET YES" (réinitialiser, oui) → [ENTER].

Pour annuler, sélectionnez "RESET NO" (réinitialiser, non).

Champ sonore

Ajuster la tonalité

Vous pouvez ajuster le niveau des graves et des aigus.

Appareil principal

1. Utilisez les menus pour sélectionner "BASS" (graves) ou "TREBLE" (aigus). → Fonctions du MENU en page 15.
2. Appuyez sur [-] ou [+] pour ajuster la tonalité.

Les signaux d'entrée doivent être soit analogiques, soit PCM, et Dolby Pro Logic II et SFC doivent être désactivés (→ page 14).

Balance

Vous pouvez ajuster la balance des enceintes avant.

Appareil principal

1. Utilisez les menus pour sélectionner "BALANCE". ⇒ Fonctions du MENU en page 15.
2. Appuyez sur [-] ou [+] pour ajuster la balance.

Commande de dimension "DIMEN"

Vous pouvez ajuster l'effet des modes Dolby Pro Logic II MUSIC et PANorama (一 page 14).

Cela vous permet de compenser pour les différences de niveau de sortie entre les enceintes avant et surround.

Vous pouvez choisir un niveau de -3 à +3 : Haussez le niveau pour déplacer le son vers les enceintes avant, abaissez-le pour déplacer le son vers les enceintes d'ambiance (surround). Le réglage d'usine est 0.

Télécommande

1. Appuyez sur [EFFECT, -C.FOCUS] pour sélectionner "DIMEN".
2. Appuyez sur [-] ou [+] pour ajuster l'effet.

Commande de largeur centrale "C-WDTH"

Vous pouvez ajuster l'effet des modes Dolby Pro Logic II MUSIC et PANorama ( → page 14).

Ce réglage vous aide à créer une image sonore plus naturelle pendant l'écoute de la musique. Déplacez la sortie du son vers les enceintes avant pour améliorer l'image sonore d'ensemble à l'avant, ou ajoutez du son à l'enceinte centrale pour corriger l'image centrale. Vous pouvez choisir un niveau de 0 (enceinte centrale dominante) à 7 (son central diffus).

Le réglage d'usine est 3.

Télécommande

1. Appuyez sur [-EFFECT, -C.FOCUS] pour sélectionner "C-WDTH".
2. Appuyez sur [-] ou [+] pour ajuster l'effet.

Focalisation centrale

Disque sur lequel les dialogues sont enregistrés sur le canal central.

Vous pouvez faire en sorte que le son de l'enceinte centrale semble provenir directement du téléviseur.

Télécommande

Appuyez de manière continue sur [-EFFECT, -C.FOCUS].

"C.FOCUS" s'allume.

Le réglage d'usine est Off (désactivé).

Vous ne pouvez pas l'utiliser lorsque le mode sonore est STEREO.

Champ sonore

Régler la fonction SFC

Vous pouvez ajuster le champ sonore en réglant le niveau des enceintes. Ce réglage peut être effectué pour chaque mode SFC (→ page 14).

Télécommande

1. Appuyez sur [-LEVEL, -TEST] pour sélectionner le canal d'enceinte.

A chaque pression sur la touche :

1. Appuyez sur [-] ou [+] pour ajuster le niveau. C, RS, et LS : -10 dB à +10 dB

SUBW : OFF (désactivé) ↔ MIN ↔ 1 - 19 ↔ MAX

Autres fonctions

Minuterie d'arrêt différé

La minuterie d'arrêt différé SLEEP peut mettre l'appareil hors tension au bout d'une durée spécifiée.

Elle ne commande aucun autre composant.

Appareil principal

1. Utilisez les menus pour sélectionner "SLEEP". ⇒ Fonctions du MENU en page 15.
2. Appuyez sur [-] ou [+] pour sélectionner le temps (en minutes).

L'affichage change comme suit : SLEEP OFF ↔ SLEEP 30 ↔ SLEEP 60 ↔ SLEEP 90 ↔ SLEEP 120

Pour vérifier le réglage

1. Appuyez sur [-MENU] pour accéder au menu principal.
2. Appuyez sur [TUNE - or +] pour sélectionner "SLEEP". Le temps restant apparaît.

Modifiez le réglage

Reprenez la procédure depuis le début.

Atténuateur

Atténuez l'éclairage de l'afficheur pour moins voir l'écran du téléviseur dans une pièce sombre.

Appareil principal

1. Utilisez les menus pour sélectionner "DIMMER". Fonctions du MENU en page 15.
2. Appuyez sur [-] ou [+] pour sélectionner le niveau (1, 2, ou 3) ou OFF.

Mise en sourdine

Télécommande

Appuyez sur [MUTING].

Pour annuler

Appuyez à nouveau sur [MUTING].

La coupure du son s'annule également si vous réglez le volume en cours de fonctionnement ou si vous mettez l'appareil en veille.

Autres réglages

Description des réglages

A INPUT MODE (Mode d'entrée)

L'appareil détecte automatiquement le type d'entrée, numérique ou analogique, mais vous pouvez corriger ce mode d'entrée.

AUTO : L'appareil détecte automatiquement le type d'entrée, numérique ou analogique.

ANALOG (Analogique) : Sélectionné pour que l'appareil accepte l'entrée analogique.

DIG (Numérique) : Sélectionné pour que l'appareil accepte l'entrée numérique.

PCMFIX : Sélectionné pour que l'entrée se fasse en PCM.

DRCOMP (Compression de la gamme dynamique)

Modifiez ce réglage pour faire l'écoute, à volume réduit (en fin de soirée par exemple), d'un programme enregistré en Dolby Digital, tout en maintenant la netteté audio. Ce mode réduit le niveau de crête des scènes bruyantes, sans affecter le champ sonore.

OFF (Désactivé) : La lecture du programme se fait avec la gamme dynamique d'origine (réglages d'usine).

STANDARD : Le niveau recommandé par le fabricant du programme pour l'écoute à domicile.

MAX : La compression maximale admise (recommandée pour l'écoute en fin de soirée).

ATTENUATOR (Atténuateur A/D)

Activez l'atténuateur A/D si "OVERFLOW" s'allume souvent lorsque vous utilisez l'entrée analogique 2 canaux.

TV DELAY (TV différée)

Vous pouvez retarder la sortie audio si vous remarquez une asynchronie entre le son et les images.

Modification des réglages

1. Appuyez de manière continue sur [-SETUP] pour accéder au menu setup.
2. Appuyez sur [TUNE - ou +] pour sélectionner l'objet que vous souhaitez modifier = [ENTER]. 3. Modifiez les réglages.

AINPUT MODE (Mode d'entrée)

1. Appuyez sur [TUNE - ou +] pour sélectionner "TV", "DVR" ou "DVD" → [ENTER].
2. Appuyez sur [TUNE - ou +] pour modifier le réglage. L'affichage change comme suit : AUTO ↔ ANALOG ↔ DIG ↔ PCMFIX

DRCOMP

Appuyez sur [TUNE - ou +] pour sélectionner "OFF", "STANDARD" ou "MAX".

ATTENUATOR

Appuyez sur [TUNE - ou +] pour sélectionner "OFF" ou "ON".

DTV DELAY

Appuyez sur [TUNE - ou +] pour sélectionner "OFF" ou "ON".

4. Appuyez sur [RETURN] plusieurs fois jusqu'à ce que s'affiche "EXIT" → [ENTER].

1. Dans de rares cas, l'appareil peut rencontrer des problèmes pour reconnaître les signaux PCM, ce qui peut couper le début des morceaux. Le cas échéant, sélectionnez "PCMFIX".

• En mode DTS, il se peut que l'appareil ne reconnaisse pas du tout les signaux. Le cas échéant, activez le mode DTSFIX (correction DTS).

Pour activer le mode DTSFIX (correction DTS) :

Appuyez de manière continue sur [-MENU] et [ENTER] en même temps.

"DTS" s'allume.

Pour annuler le mode DTSFIX :

Appuyez de manière continue sur [-MENU] et [ENTER] en même temps.

Le mode s'annule lorsque le mode d'entrée est réglé sur AUTO ou lorsque l'appareil est éteint.

Remarque

Lorsqu'un des modes FIX est activé, l'appareil ne peut pas traiter d'autres types de signaux. Il peut en résulter du bruit à la sortie. Le cas échéant, sélectionnez un mode d'entrée autre que PCMFIX, ou annulez le mode DTSFIX.

Guide d'utilisation de la télécommande

Cette télécommande peut s'utiliser avec des téléviseurs, lecteurs et enregistreurs DVD Panasonic.

Notez qu'elle ne peut pas commander certains appareils, et que sur certains autres les commandes ne sont pas toutes disponibles.

Avant d'utiliser un lecteur ou enregistreur DVD Panasonic

Enregistreur DVD

Changez le code de la télécommande pour qu'elle corresponde au mode télécommande de l'enregistreur DVD.

1. Vérifiez le mode télécommande de l'enregistreur DVD.
2. Pendant environ une seconde, appuyez simultanément sur les touches [OK] et les touches ([1], [2] ou [3]) (les mêmes que pour le mode télécommande de l'enregistreur DVD).

Le réglage d'usine est [1].

20 Lecteur DVD

Changez le code de télécommande afin de pouvoir commander un lecteur DVD.

64 Pendant environ une seconde, appuyez de manière continue sur la touche [OK] et sur la touche [4].

Guide d'utilisation de la télécommande

Regarder des DVD/la TV

Mettez sous tension

Allumez le téléviseur et sélectionnez l'entrée

Mettez le lecteur sous tension et lancez la lecture

Mettez hors tension

Commande du lecteur DVD ou de l'enregistreur DVD

Affichez les menus du disque

Affichez les menus du disque

Sélectionnez et validez des options de menu

Lancez la lecture depuis l'élément sélectionné

Sautez des éléments pendant la lecture

Cherchez sur le disque

Affichez les menus du lecteur

Effacez des menus ou retournez aux précédents

Lancez la lecture au ralenti

Arrêtez la lecture

Faites une pause de lecture

Pour afficher image par image

Commande du téléviseur

Sélectionnez les canaux directement

Réglez le volume

Changer le code de la télécommande

Changez le code si vous remarquez que la télécommande contrôle également involontairement d'autres appareils Panasonic.

Procédez comme suit pour définir un même code pour la télécommande et l'appareil.

Modifier le mode de l'appareil principal

1. Accédez au menu SETUP (réglages).

Appuyez et maintenez

1. Sélectionnez et appuyez sur [ENTER].

1. Sélectionnez et appuyez sur [ENTER].

1. Appuyez plusieurs fois sur [-MENU, -SETUP, RETURN] pour sélectionner "EXIT" puis appuyez sur [ENTER].

Changer le code de la télécommande

TUNER

1. Appuyez sur

BAND

1. Tout en appuyant sur, appuyez sur la touche et maintenez-la enfoncée pendant environ 2 secondes.

Pour rétablir le code sur "1"

• Sur l'appareil principal : à l'étape 3, sélectionnez "1".
• Sur la télécommande : Au cours de l'étape 6, appuyez sur [OK], et appuyez et maintenez simultanément la touche [1] pendant environ 2 secondes.

Guide de dépannage

Avant de contacter le service après-vente, vérifiez les points ci-dessous.

Si vous ne parvenez pas à résoudre un problème ou si celui-ci n'est pas indiqué dans cette liste, contactez votre revendeur.

Problèmes courants

Pas d'alimentation.	Assurez-vous que le cordon d'alimentation est branché. • 9
Pas de son.	• Augmenteze le volume.• Vérifiez les raccordements des enceintes et des autres composants.• Sélectionnez la bonne source.• Assurez-vous que l'appareil peut decoder ces signaux numériques.• Déactivez les modes PCMFIX ou DTSFIX.• Une décharge electrostatique (ESD) peut provoquer une interruption du son. Dans ce cas, éteignez puis rallumez l'appareil.	146-914820-
L'affichage est attenué.	• Vérifiez le niveau de l'attenuateur.• Une décharge electrostatique (ESD) peut provoquer une atténuation de l'affichage. Dans ce cas, éteignez puis rallumez l'appareil.	19-
"OVERLOAD", "F70", ou "F76" apparait sur l'afficheur.	• Mettez l'appareil hors tension, débranchez le cordon d'alimentation et informez-vous auprès du revendeur.	-
"FAN LOCK" apparait sur l'afficheur.	Retirez l'objet obstruant le ventilateur. • -

■ Modes sonores

Aucun son n'est émis par l'enceinte centrale, par les enceintes d'ambiance (surround) et par le caisson de basse (subwoofer).	La source est peut-être stéréo. Utilisez Dolby Pro Logic II ou SFC.	14
Le son est interrompu par des bruits de tic-tac.	• Les cables des enceintes sont peut-être en contact. Vérifiez tous les raccordements des enceintes.	6
Je n'arrive pas à utiliser le mode Dolby Pro Logic II ou SFC.	• Il n'est pas possible d'utiliser le mode Dolby Pro Logic II ou SFC lorsque l'entrée est en PCM avec une fréquence d'échantillonnage de 96 kHz ou 88,2 kHz.	14

Radio

Impossible de régler les fréquences sur la radio, ou il y a beaucoup de bruit et d'interfERENCE.	Raccordez une antennade Adequate. (Il se peut que vous deviez installer une antennene extérieure ou une antennene interieure plus puissant.)Ajustez la position de l'antenne FM ou AM.Réduisez les aigus.Mettez hors tension tout télévisuer, magnétoscope ou lecteur DVD se trouvant à proximite de cet approuvait-Éloignez l'antenna des autres cables, fils et apparueils.Essayez de changeur le mode sonore ou de désactiver les modes.	9915, 18—14
Il y a beaucoup de bruit pendant l'écoute en AM.	Essayez de changer le mode BEAT PROOF. • 15, 17
Impossible de régler la bonne fréquence en AM.	Modifiez la largeur de bande. • 15, 16

HDMI

Lorsque vous utilisez une connexion HDMI, le son est coupé pendant les premières secondes.	Si vous souhaitez lire un chapitre d' un DVD : - Changez le réglage de la sortie audio du lecteur ou de l'enregistreur DVD, basculez de "Bitstream" à "PCM". (les sources 6.1 canaux seront toutes liés en tant que 5.1 canaux.) - Sélectionnez "PCMFIX" tel qu'expliqué dans la section "INPUT MODE" lorsque vous écoutez des sources à 2 canaux.	-
		20
“U 70-1-1” apparait sur l'afficheur.	L'appareil raccordé au moyen du cable HDMI n'est pas compatible avec la technologie de protection du copyright de l'ampli-tuner.	-
“U 70-1-2” apparait sur l'afficheur.	L'appareil a reçu un signal pour un format d'image qui n'est pas compatible avec une connexion HDMI. Vérifiez la configuration de l'appareil raccordé.	-
“U 70-3” apparait sur l'afficheur.	Si vous remarquez un incident inhabituel lors de l'utilisation de la connexion HDMI : Consultez votre revendeur si le signe demeure sur l'afficheur après avoir effectué les étapes ci-dessous. - Éteignez puis allumez l'appareil raccordé. - Retirrez le cable HDMI puis réinsérez-le. - Réduisez le nombre d'appareils raccordés en série au connecteur HDMI si vous avez plus de 2 appareils.	-
		7
		-
L'appareil ne fonctionne pas correctement.	L'appareil ne fonctionnera pas correctement si vous n'avez pas branché les bons cordons sur les connecteurs d'entrée et de sortie HDMI. Éteignez l'appareil, débranchez le cordon d'alimentation et effectuez à nouveau les raccordements.	7
La commande VIERA Link “HDAVI ControlTM” ne fonctionne pas correctement.	Raccordez vosce apparéil sur notre TV (VIERA) à l'aide du cable HDMI, allumez la TV, débranchez le cordon d'alimentation de l'appareil, puis insérez-le à nouveau dans une prise électrique.	-

■ Télécommande

La télécommande ne fonctionne pas.	Remplacez les batteries si elles sont usées.* 2
D'autres appareils fonctionnent avec la télécommande.	Changez le code de la télécommande de cet apparéil sur "REMOTE 2".* 21

Entretien

Si les surfaces sont sales

Pour nettoyer cet appareil, essuyez-le avec un chiffon doux et sec.

N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet appareil. Avant d'utiliser un chiffon imprégné chimiquement, lisez attentivement les instructions qui l'accompagnent.

Informations concernant la directive DEEE

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez ce revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.
