MODE D'EMPLOI V 2170 SL BK NODOR

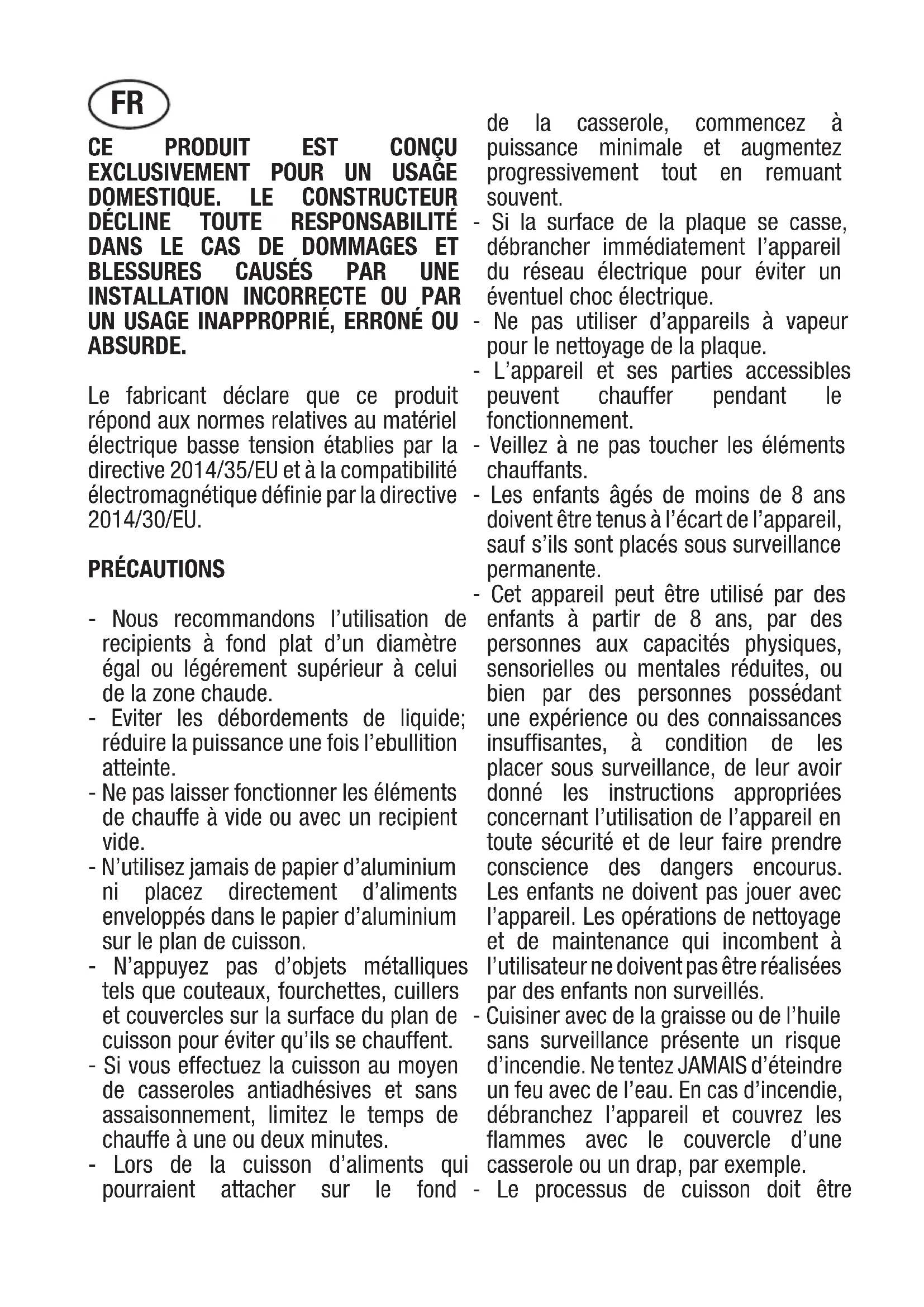

Instructions pour l’usage et la maintenance des plaques

ABSURDE. Le fabricant déclare que ce produit répond aux normes relatives au matériel électrique basse tension établies par la directive 2014/35/EU et à la compatibilité électromagnétique définie par la directive 2014/30/EU. PRÉCAUTIONS - Nous recommandons l’utilisation de recipients à fond plat d’un diamètre égal ou légérement supérieur à celui de la zone chaude. - Eviter les débordements de liquide; réduire la puissance une fois l’ebullition atteinte. - Ne pas laisser fonctionner les éléments de chauffe à vide ou avec un recipient vide. - N’utilisez jamais de papier d’aluminium ni placez directement d’aliments enveloppés dans le papier d’aluminium sur le plan de cuisson. - N’appuyez pas d’objets métalliques tels que couteaux, fourchettes, cuillers et couvercles sur la surface du plan de cuisson pour éviter qu’ils se chauffent. - Si vous effectuez la cuisson au moyen de casseroles antiadhésives et sans assaisonnement, limitez le temps de chauffe à une ou deux minutes. - Lors de la cuisson d’aliments qui pourraient attacher sur le fond de la casserole, commencez à puissance minimale et augmentez progressivement tout en remuant souvent. - Si la surface de la plaque se casse, débrancher immédiatement l’appareil du réseau électrique pour éviter un éventuel choc électrique. - Ne pas utiliser d’appareils à vapeur pour le nettoyage de la plaque. - L’appareil et ses parties accessibles peuvent chauffer pendant le fonctionnement. - Veillez à ne pas toucher les éléments chauffants. - Les enfants âgés de moins de 8 ans doivent être tenus à l’écart de l’appareil, sauf s’ils sont placés sous surveillance permanente. - Cet appareil peut être utilisé par des enfants à partir de 8 ans, par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou bien par des personnes possédant une expérience ou des connaissances insuffisantes, à condition de les placer sous surveillance, de leur avoir donné les instructions appropriées concernant l’utilisation de l’appareil en toute sécurité et de leur faire prendre conscience des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et de maintenance qui incombent à l’utilisateur ne doivent pas être réalisées par des enfants non surveillés. - Cuisiner avec de la graisse ou de l’huile sans surveillance présente un risque d’incendie. Ne tentez JAMAIS d’éteindre un feu avec de l’eau. En cas d’incendie, débranchez l’appareil et couvrez les flammes avec le couvercle d’une casserole ou un drap, par exemple. - Le processus de cuisson doit être FReffectué sous surveillance. Un processus de cuisson à court terme doit être surveillé continuellement. - Cuisson sans surveillance sur une plaque chauffante avec de la graisse ou de l’huile peut être dangereux et peut causer un incendie. - Risque d’incendie : ne stockez pas d’éléments sur la surface de cuisson. - N’utiliser que des protecteurs de plaque de cuisson conçus par le fabricant de l’appareil de cuisson, indiqués par le fabricant dans les consignes d’utilisation ou intégrés à l’appareil. L’utilisation de protecteurs non adaptés peut être à l’origine d’accidents. Installer dans le câblage fixe un dispositif de déconnexion du réseau électrique avec une séparation de contact sur tous les pôles qui permette une déconnexion totale dans des conditions de surtension de catégorie III, conformément à la norme de câblage. La prise ou l’interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l’appareil. Cet appareil n’est pas prévu pour fonctionner à l’aide d’un temporisateur externe ou d’un système de commande à distance indépendant. Le Constructeur décline toute responsabilité au cas où ces normes et les autre normes contre les accidents ne seraient pas observées. Si le cable d’alimentation s’abîme, demandez à votre servi ce d’assistance technique agrée, au fabricant ou bien à un technicien compétent de vous le changer, afin d’éviter un risque quelconque. Instructions pour l’usager Installation Toutes les opérations relatives à l’installation (raccordement électrique) doivent être faites par un personnel qualifié, en conformité avec les normes en vigueur. En ce qui concerne les instructions spécifiques voir la partie réservée à l’installateur. Emploi

ÉLÉMENTS CHAUFFANTS TOUCH CONTROL

Touches à effleurement Toutes les opérations peuvent être effectuées à l’aide des touches à effleurement (capteurs capacitifs), situés sur le panneau avant de la carte ; à chaque touche correspond un display. Toute activité sera confirmée par un signal sonore. TOUCH CONTROL (Fig. 1) 1 Marche/Arrêt ON / OFF 2 Zone cuisson 3 Display de la valeur programmée 4 Moins 5 Plus 6 Double circuit 7 Minuterie 8 Display minuterie 9 Verrouillage 10 Témoin du double circuit 11 Témoin de la minuterie 12 Témoin de verrouillage 13 Point décimal Marche/arrêt de la commande sensitive Après la mise sous tension, il faut environ 1 seconde à la commande sensitive pour être prête à fonctionner. Après la réinitialisation de tous les afficheurs, les LEDS clignotent pendant 1 seconde environ. Puis les afficheurs et les LEDS s’éteignent et la commande sensitive se met en stand-by. La commande sensitive peut être activée avec la touche d’alimentation. Les afficheurs des foyers indiquent “0“. Le “0“ est remplacé par un “H“ quand le foyer est chaud. Le point en bas à droite de tous les afficheurs des foyers clignote toutes les secondes pour indiquer qu’aucun foyer n’a été sélectionné. Après la mise en marche, la commande sensitive reste active pendant 10 secondes. Si on ne sélectionne ni un foyer ni le minuteur, la commande sensitive se remet en stand-by automatiquement. On ne peut mettre en marche la commande sensitive qu’avec la touche d’alimentation (1). Si on appuie en même temps sur la touche d’alimentation (1) et sur d’autres touches, la commande sensitive reste en stand-by. Si la sécurité enfants est active lors de la mise sous tension, tous les afficheurs des foyers indiquent “L“, (locked/verrouillé). Si les foyers sont chauds, les afficheurs indiquent alternativement “L“ et “H“ (hot/chaud). La commande sensitive peut être coupéeà tout moment par la touche d’alimentation (1), même si la commande a été verrouillée par la sécurité enfants. La touche d’alimentation (1) est toujours prioritaire dans la fonction d’arrêt. Arrêt automatique La commande sensitive s’arrête automatiquement après 10 secondes d’inactivité. Marche/arrêt d’un foyer Si la commande sensitive est active, le foyer peut être sélectionné avec la touche de sélection (2). Un point s’allume sur l’afficheur du foyer pour confirmer la sélection. Si le foyer est chaud, l’afficheur indique alternativement “H” et “0”. Le voyant de sélection clignotant s’éteint sur tous les autres afficheurs. Quand le foyer a été sélectionné, maintenir la pression sur la touche PLUS (5) pour sélectionner la puissance : à partir du niveau 1, la puissance augmente d’une unité toutes les 0,4 secondes. La puissance maximale est atteinte au niveau 9. Si le foyer est sélectionné avec la touche MOINS (4), le niveau initial est le niveau “9” (maximum). Si on maintient la pression sur la touche, la puissance diminue d’une unité toutes les 0,4 secondes. En dessous du niveau 0, la puissance ne peut plus être diminuée. La puissance ne peut être modifiée qu’en appuyant de nouveau sur la touche MOINS (ou PLUS). Arrêt d’un foyer Sélectionner le foyer à éteindre avec la touche de sélection (2). Un voyant (13) s’allume sur l’afficheur du foyer correspondant pour confirmer la sélection. Si on appuie en même temps sur les touches PLUS (5) et MOINS (4), la puissance programmée pour ce foyer est 0. On peut aussi utiliser la touche MOINS pour diminuer la puissance jusqu’à 0. Si la puissance de tous les foyers est réglée sur “0”, les points décimaux clignotent sur les afficheurs. Quand un foyer est chaud, “H” s’affiche à la place de “0”. Arrêt de tous les foyers : Pour obtenir l’arrêt immédiat de tous les foyers, appuyer sur la touche d’alimentation (1). En mode stand-by, “H“ s’affiche pour tous les foyers qui sont chauds. Tous les autres afficheurs sont éteints. Puissance Il existe 9 niveaux de puissance pour chaque foyer : ils sont indiqués par des repères gradués de “1“ à “9“ sur les afficheurs à LEDs de sept segments. Chauffe automatique (sur sélection) Quand la fonction de chauffe automatique est active, la puissance du foyer est à 100 % pendant une durée qui varie selon la puissance sélectionnée. À la fin du temps de chauffe, la commande sensitive revient à la puissance sélectionnée. Départ du processus de chauffe automatique : - la commande sensitive est allumée et un foyer est sélectionné ; - quand la puissance 9 est atteinte, appuyer encore une fois sur la touche PLUS pour activer la chauffe automatique; - pour sélectionner la puissance, appuyer sur les touches PLUS et MOINS, l’afficheur indique la puissance sélectionnée; - trois secondes après la dernière pression des touches (sélection de la puissance) et 16 secondes après l’activation de la fonction de chauffe automatique, le symbole “A” (qui signale l’augmentation de la puissance) et la puissance sélectionnée apparaissent alternativement sur l’afficheur; - si on utilise la touche MOINS pour sélectionner une puissance plus basse alors que l’afficheur a déjà indiqué “A”, la fonction de chauffe automatique s’interrompt ; - il est possible de sélectionner une puissance plus élevée avec la touche PLUS. Dans ce cas, le temps de chauffe automatique s’adapte à la puissance sélectionnée. - quand le temps de chauffe est écoulé, l’afficheur indique la puissance préalablement sélectionnée. Indicateur de chaleur résiduelle Il signale à l’utilisateur que le verre est chaud et peut présenter un danger en cas de contact avec la surface située autour du foyer. La température est déterminée à partir d’un modèle mathématique. La chaleur résiduelle est indiquée par la lettre “H” sur l’afficheur à sept segments correspondant. Le chauffage et le refroidissement sont calculés en fonction :

• de la puissance sélectionnée (de “0“ à “9“)

• de la durée d’activation des relais. Après avoir éteint le foyer, l’afficheur correspondant indique “H” jusqu’à ce que la température du foyer redescende en dessous du niveau critique (≤ 60°C) sur la base du modèle mathématique. Arrêt automatique (durée limite de fonctionnement) En fonction la puissance choisie, chaque foyer s’éteint après un temps établi si aucune opération n’est exécutée. Chaque intervention sur le foyer (avec les touches PLUS et MOINS ou Booster) rétablit la durée limite de fonctionnement du foyer à sa valeur initiale. Protection contre la mise en marche involontaire

• Si le contrôle électronique détecte l’activation continue d’une touche pendant environ 10 secondes, il provoque un arrêt automatique. Le contrôle émet un signal sonore d’erreur de 10 secondes pour avertir l’utilisateur de la présence d’un objet sur les capteurs. Les afficheurs indiquent le code d’erreur “ E R 0 3 “ tant que le contrôle électronique signale l’erreur. Si le foyer est chaud, l’afficheur indique alternativement “H“ et le signal d’erreur.

• Si aucun foyer n’est activé pendant 20 secondes après la mise en marche de la commande sensitive, le contrôle revient en mode stand-by

• Quand le contrôle est actif, la touche ON/OFF est prioritairesur toutes les autres touches : le contrôle peut être coupé à tout moment même en cas d’activation multiples ou continue des touches.

• En mode stand-by, l’ activation continue des touches ne produit aucun effet. Avant que le contrôle électronique puisse être remis en marche, il doit s’assurer qu’aucune touche n’est active. Verrouillage La fonction de verrouillage (9) en mode veille ou actif, verrouille le clavier et le voyant correspondant (12) s’allume en continu. Il convient de prendre le délai de fonctionnement du verrouillage en ligne de compte. La commande continue à fonctionner dans le mode réglé mais ne peut pas être modifiée, sauf pour ce qui est de la touche de verrouillage (9) et son activation/désactivation (1). L’arrêt est également possible avec la touche de verrouillage en mode verrouillé. À l’arrêt, le voyant du verrouillage (12) s’éteint. Le voyant de la fonction de verrouillage s’allume à nouveau lorsque la touche est activée (en mode veille 10 s) jusqu’à ce qu’elle sois désactivée par une pression répétée de la touche de verrouillage. L’activation/la désactivation de la fonction de verrouillage n’est pas possible lorsque l’unité est éteinte. Lorsque la minuterie expire, les alarmes correspondantes peuvent être validées en appuyant sur n’importe quelle touche, sans besoin de déverrouiller la commande. Une pression répétée de la touche de verrouillage en mode veille ou actif, débloque la clavier et le voyant correspondant s’éteint. Toutes les touches fonctionnent à nouveau normalement. Arrêt des circuits multiples Le contrôle TouchLite, selon la version, permet de contrôler les tables à double ou triple circuit. Quand une table à radiants multiples est mise en marche, tous les circuits sont activés en même temps. Pour mettre en marche uniquement le circuit situé vers l’intérieur, arrêter les circuits externes avec la touche correspondante. Les circuits externes du foyer actif peuvent être désactivés à tout moment avec la touche circuit multiple. Les circuits externes actifs sont indiqués par une LED supplémentaire spécifique. Pour réactiver les circuits externes, appuyer à nouveau sur la touche circuit multiple. Les LEDS correspondantes s’allument. Comportement d’un circuit triple Si l’élément contrôlé est un radiant à circuit triple :

• la première pression sur la touche circuit multiple coupe le circuit externe et la LED située en haut de l’afficheur.

• la seconde pression sur la touche circuit multiple coupe le circuit du milieu et la LED située en bas de l’afficheur.

• la troisième pression réactive le circuit du milieu. Une pression supplémentaire ajoute le troisième circuit et la LED correspondante. Signal sonore (vibreur) Pendant le fonctionnement, le vibreur signale les activités suivantes :

• activation normale des touches (son bref).

• activation continue des touches pendant plus de 10 secondes (son prolongé intermittent). Fonction temporisation (en option) La fonction temporisation existe en deux versions :

• minuteur autonome 1.99 min : signal sonore indiquant que le temps programmé est écoulé. Cette fonction est disponible uniquement pendant l’utilisation de la table de cuisson.

• Minuteur pour foyers 1.99 min. : signal sonore indiquant que le temps de cuisson est écoulé ; les quatre foyers peuvent être programmés indépendamment. Minuteur autonome

• Si la commande sensitive est coupée, pour utiliser le minuteur autonome appuyer sur la touche minuteur. L’afficheur indique “00”. Quand on appuie sur la touche de mise en marche, la commande sensitive revient en mode stand-by et le minuteur est coupé.

• Modifications de la valeur (0- 99 min) : elles peuvent être réglées par paliers d’une minute avec n’importe quelle touche PLUS de 0 à 99 et avec la touche MOINS de 99 à 0.

• L’activation continue des touches PLUS ou MOINS entraîne une incrémentation dynamique de la vitesse de variation jusqu’à une valeur maximale (pas de signal sonore).

• Si la touche PLUS (ou MOINS) est relâchée, la vitesse d’incrémentation (diminution) repart de la valeur initiale.

• La programmation du minuteur s’effectue par pression continue des touches PLUS et MOINS ou par pressions successives (signal sonore). Le compte à rebours commence après la programmation du minuteur. L’écoulement de la durée programmée sera indiqué par un signal sonore et par le clignotement de l’afficheur du minuteur. Le signal sonore s’arrête

• automatiquement au bout de 2 minutes

• par pression d’une touche quelconque L’afficheur cesse de clignoter et s’éteint. Éteindre/régler le minuteur

• Le minuteur peut être réglé ou éteint à tout moment en appuyant sur les touches TIMER et MOINS (signal sonore). Pour couper le minuteur, sélectionner “0” avec la touche MOINS ou avec les touches TIMER et MOINS simultanément qui placent immédiatement le minuteur sur “0”. Le minuteur reste sur “0” pendant 6 secondes avant de s’éteindre.

• Si la commande sensitive est activée (avec la touche d’alimentation), le minuteur autonome s’éteint. Programmation du minuteur pour chaque foyer La commande sensitive permet de programmer un minuteur indépendant pour chaque foyer.· Sélectionner le foyer avec la touche de sélection ; programmer la puissance ; enfin, appuyer sur la touche du minuteur pour régler la durée de fonctionnement dufoyer. Autour de l’afficheur du minuteur, il y a autant de LEDS que de foyers. Ils indiquent les foyers pour lesquels le minuteur est activé.

• Quand le minuteur est sélectionné, l’afficheur correspondant clignote et les LEDS qui l’entourent s’allument. Quand un foyer est sélectionné, les LEDS du minuteur s’éteignent et l’afficheur ne clignote plus.

• Si on modifie la sélection des foyers l’un après l’autre, l’afficheur du minuteur indique la valeur du minuteur associé à chaque foyer. Les minuteurs programmés pour chaque foyer restent actifs.

• Les autres caractéristiques du minuteur correspondent à celles du minuteur autonome. Pour augmenter la valeur, utiliser la touche de sélection du minuteur.

• L’écoulement du temps programmé est indiqué par un signal sonore et par les chiffres “00” sur l’afficheur : la LED du foyer correspondant au minuteur clignote. Le foyer s’éteint et “H” s’affiche si le foyer “brûle. Dans le cas contraire, l’afficheur du foyer montre un trait. Le signal sonore et le clignotement de l’afficheur s’interrompent

• automatiquement au bout de 2 minutes.

• par pression d’une touche quelconque. L’afficheur du minuteur s’éteint.

• Les fonctions de base correspondent à celles du minuteur autonome. Entretien (Fig. 4) Enlevez aussitôt du plan de cuisson tout fragment de papier en aluminium, tout résidu de nourriture, toute éclaboussures de graisse, de sucre ou d’autres aliments fortement riches en saccharine à l’aide d’une raclette à fin d’éviter d’endommager la surface du plan. Ensuite, nettoyer avec un produit adéquat et du papier absorbant, puis rincer à l’eau et sécher avec un torchon propre. N’utiliser en aucun cas d’éponges métalliques ou abrasives, éviter également d’utiliser des détergents chimiques agressifs comme les produits de nettoyage pour fours. Instructions pour l’installateur Installation Ces instructions sont faites pour le technicien spécialisé comme guide à l’installation, au réglage e à l’entretien suivant les lois et les normes en vigueur. Les interventions doivent toujours être effectuées quand l’appareil est débranché. Positionnement (Fig. 5) 1 Vue de face 2 Côté frontal L’appareil est prévu pour être encastré dans une table de travail comme indiqué dans le dessin spécial. Préparer la colle pour seller ci-jointe sur tout le périmètre du plan. Branchement électrique Avant d’effectuer le branchement électrique, s’assurer que: - les caracteristiques de l’installation soient de nature à satisfaire toutes les indications portées sur la plaque signalétique située sous l’appareil; - que l’installation dispose d’un raccordement à la terre secon les normes et les dispositions en vigueur. La mise à terre est obligatoire aux termes de la loi. Si l’appareil n’a pas de câble et /ou de prise correspondante, utiliser de la matière apte à l’absorption indiquée sur la plaque signalétique et à la température de travail. Le câble ne devra jamais atteindre une température supérieure de 50°C à celle ambiante.ESTE PRODUTO FOI CONCEBIDO PARA UMA UTILIZAÇÃO DOMÉSTICA.
