РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ V 2170 SL BK NODOR

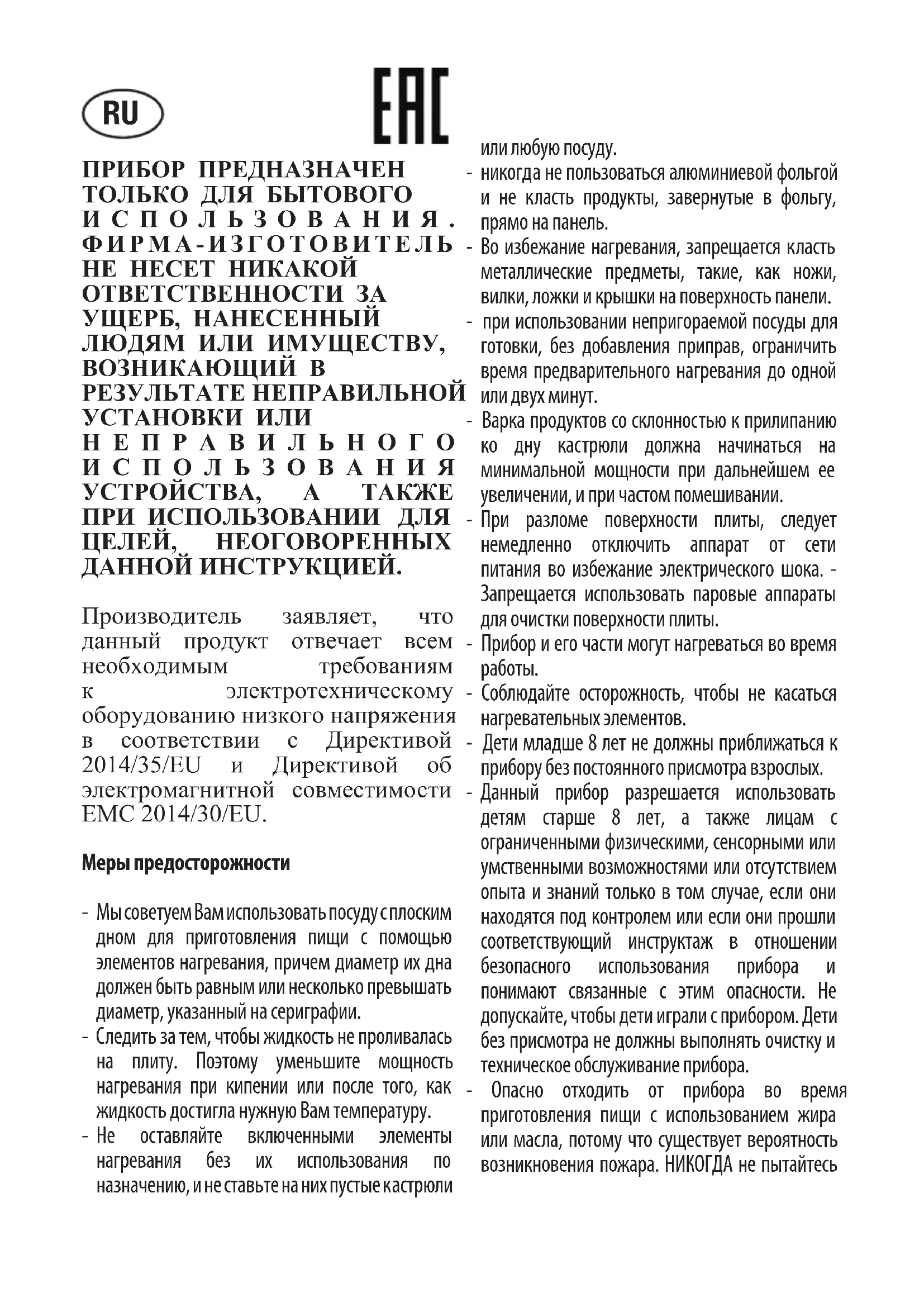

- Соблюдайте осторожность, чтобы не касаться нагревательных элементов. - Дети младше 8 лет не должны приближаться к прибору без постоянного присмотра взрослых. - Данный прибор разрешается использовать детям старше 8 лет, а также лицам с ограниченными физическими, сенсорными или умственными возможностями или отсутствием опыта и знаний только в том случае, если они находятся под контролем или если они прошли соответствующий инструктаж в отношении безопасного использования прибора и понимают связанные с этим опасности. Не допускайте, чтобы дети играли с прибором. Дети без присмотра не должны выполнять очистку и техническое обслуживание прибора. - Опасно отходить от прибора во время приготовления пищи с использованием жира или масла, потому что существует вероятность возникновения пожара. НИКОГДА не пытайтесь RUпотушить огонь водой. В таком случае следует отключить прибор от источника питания, а затем накрыть пламя, например, крышкой или покрывалом. - Процес готовки должен быть контролируем. Процес быстрого приготовления должен проходить всегда под наблюдением. - Готовка с жиром или маслом может быть опасна и провоцировать пожар. - Опасность возникновения пожара: не оставляйте предметы на варочных поверхностях. - Используйте только такие средства защиты столешницы, которые разработаны производителем прибора для приготовления или указаны производителем в инструкциях по применению, либо средства защиты столешницы, которые входят в комплект поставки прибора. Использование неподходящих средств защиты может привести к возникновению несчастных случаев. Выполните подключение к стационарной проводке с учетом того, что отключение от питающей сети должно осуществляться с зазорами между всеми контактами, обеспечивающими полный разрыв цепи при перенапряжении, в соответствии с требованиями категории III и правилами прокладки. Розетка или многополюсный переключатель должны быть просты и доступны для подключения установленного аппарата. Данный прибор не предназначен для использования с внешним таймером или системой дистанционного управления. Конструктор снимает с себя всю ответственность в том случае, если все вышеуказанные требования и обычные нормы предосторожности не будут

В случае повреждения шнура питания, обратитесь к фабриканту для его замены, или обратитесь в уполномоченный центр технической помощи, или же обратитесь к техническому специалисту любого центра с подобными полномочиями, для предотвращения возникновения любого вида

Инструкции для пользователя

Все операции по монтажу (электрические подключения) должны производиться только квалифицированным персоналом и в соответствии с существующими нормативами. В Разделе «Для монтажника» приведены все подробности монтажа.

ЭЛЕМЕНТЫ НАГРЕВАНИЯ TOUCH CONTROL (управление прикосновением) Клавиша легкого нажатия

Клавиши легкого нажатия (или сенсоры типа емкостных датчиков) предназначены для выполнения любой операции и расположены на фронтальной части карточки, причем для каждой карточки предусмотрен соответствующий дисплей. Выполнение любого действия подтверждается звуковым сигналом. TOUCH CONTROL (Рис. 1) 1 Включение/ выключение ON / OFF 2 Зона варки 3 Дисплей заданного значения 4 Меньше 5 Больше 6 Дуальная схема 7 Таймер 8 Дисплей таймера 9 Блокировка 10 Подсветка индикатора дуальной схемы 11 Подсветка индикатора таймера 12 Подсветка индикатора блокировки 13 Десятичная точка Включение и выключение Touch Control После подключения к сети питания, уже через секунду Touch Control будет активирован. После сброса всех дисплеев, диоды LEDS будут мигать приблизительно в течение одной секунды. После этого все дисплеи и диоды LEDS погаснут, и Touch Control перейдет в состояние ожидания. Для его включения в работу нажать на кнопку

На дисплеях в зонах варки Вы увидите “0“. В случае «горения» одной из зон варки (высокая температура), на дисплее появится символ “H“ вместо“0“. Точка, расположенная на правой нижней части всех дисплеев в зонах варки, будет часто мигать в течение одной секунды, для напоминания, что пока еще не выбрана ни одна зона варки. После включения, Touch Control будет активирован в течение 10 секунд. В том случае, если Вы не выбрали ни зону варки, ни таймер, Touch Control автоматические вернется в режим ожидания. Touch Control включается в работу нажатием всего лишь одной клавиши питания.В случае если Вы нажали одновременно клавишу питания и другие клавиши, не будет произведено никакого действия, и Touch Control останется в режиме ожидания. Если в момент включения активировано приспособление безопасности для детей, на дисплеях во всех зонах варки высветится “L“ (locked/заблокировано) (см. 1.11). В случае «горения» в зонах варки, на дисплеях высветятся поочередно буквы “L“ и “H“ (hot/горячий). Touch Control можно в любой момент выключить клавишей питания. Это можно сделать даже в тех случаях, когда управление заблокировано посредством приспособления безопасности для

Клавиша питания всегда имеет приоритет для выключения. Автоматическое выключение После включения, Touch Control выключается автоматически через 10 секунд при отсутствии

Включение/выключение зоны варки. При включенном Touch Control, Вы можете выбрать зону варки с помощью клавиши выбора (2). Светящаяся точка на дисплее зоны указывает на то, что была выбрана именно эта зона. Если зона «горит», то поочередно высветятся символы “H” и “0”. На всех остальных дисплеях погаснет светящаяся точка выбора. После выбора зоны варки, можно выбрать уровень мощности. Для этого нажмите на кнопку БОЛЬШЕ (5); начиная с уровня 1произойдет увеличение на одно значение каждые 0,4 секунды. Уровень 9 является максимальным уровнем мощности. Если Вы выбрали зону варки с помощью клавиши уменьшения МЕНЬШЕ (4), то здесь исходным уровнем является уровень “9” (максимальный уровень). При нажатии на кнопку, не отпуская ее, уровень будет снижаться на одно значение каждые 0,4 секунды. Уровень 0 является самым низким уровнем мощности. Вы можете изменить выбранный Вами уровень только посредством повторного нажатия на клавишу МЕНЬШЕ (или БОЛЬШЕ). Выключение зоны варки Выбрать зону, которую Вы хотите выключить с помощью клавиши выбора (2). Ваш выбор показан точкой на дисплее соответствующей зоны. При одновременном нажатии на клавиши БОЛЬШЕ (5) и МЕНЬШЕ (4), Вы увидите предварительно заданное значение уровня мощности в зоне: «0». В качестве альтернативы Вы можете пользоваться клавишей МЕНЬШЕ (4) для снижения уровня мощности до 0. В том случае, если все зоны варки находятся на уровне мощности “0”, то на дисплее высветятся десятичные. При «горении» зоны варки, вместо «0» появится буква “H”. Выключение всех зон варки При нажатии на клавишу питания Вы можете немедленно выключить все зоны. В режиме ожидания высветится обозначение “H“ в отношении всех зон, которые «горят». Все остальные дисплеи будут выключены. Уровень мощности Для мощности в зоне варки предусмотрены 9 уровней, которые обозначены цифрами от “1“ до “9“ на дисплеях семи сегментных диодов LED. Функция автоматического нагревания (с помощью выбора) При активации функции автоматического нагревания, мощность в зоне варки поддерживается на 100% уровне в течение определенного периода времени нагревания, причем степень нагревания зависит от выбранного уровня мощности. По истечении времени нагревания, Touch Control возвращается к предварительно заданному уровню мощности. Начало процесса автоматического нагревания: - Выбрать зону варки при включенном Touch Control. - После достижения уровня мощности 9, активируется автоматическое нагревание посредством еще одного нажатия на клавишу БОЛЬШЕ. - Выбрать требуемый уровень мощности с помощью клавиш БОЛЬШЕ и МЕНЬШЕ; на дисплее высветится выбранный уровень. - Через три секунды после последнего нажатия на клавиши (выбор уровня мощности) и по истечении последующих 16 секунд после активации функции автоматического нагревания, на дисплее появится обозначение «А» (которое обозначает увеличение мощности), высвечивающееся поочередно с уровнем выбранной мощности. - В случае выбора более низкого уровня посредством клавиши МЕНЬШЕ, после того, как на дисплее появилось обозначение «А», функция автоматического нагревания будет выключена. - При нажатии на клавишу БОЛЬШЕ Вы можете выбрать более высокий уровень мощности, в этом случае время автоматического нагревания будет зависеть от выбранных значений. - После окончания времени нагревания, на дисплее высветится уровень мощности, выбранный Вами перед этим. Индикатор остаточного тепла Он указывает пользователю на то, что стекло находится при опасной температуре в случае контакта с зоной над зоной варки. Значение температуры определяется по математической модели, и в случае наличия остаточного тепла, на соответствующем семи сегментном дисплее появится обозначение «Н». Нагревание и охлаждение рассчитываются на основе следующих значений:

• Выбранный уровень мощности (между “0“ и “9“)

• Период времени активации. После того, как Вы выключили зону варки, на соответствующем дисплее высветится обозначение “H”, пока температура в зоне не опустится ниже значения критического уровня (≤ 60ºC) в соответствии с математической моделью. Функция автоматического выключения (ограничение периода времени работы) В случае отсутствия операций, и если Вы нерегулируете уровень мощности, каждая из зон варки будет выключена по истечении предварительно заданного максимального периода времени. Каждая операция в зоне варки (посредством клавиш БОЛЬШЕ и МЕНЬШЕ) возвращает к точке отсчета предварительно заданное значение максимального периода времени работы. Защита в случае непроизвольного включения

• В случае, если электронный контроль определит факт непрерывного нажатия на клавишу в течение приблизительно 10 секунд, произойдет автоматическое выключение. Прозвучит акустический сигнал ошибки в течение 10 секунд, чтобы оповестить пользователя об ошибке, обнаруженной сенсорами по причине присутствия предмета на клавише. На дисплее появится код ошибки “ E R 0 3 “, и он не исчезнет, пока электронный контроль не зарегистрирует ошибку. Если зона варки «горит», на дисплее будет появляться обозначение “H“ поочередно с обозначением ошибки.

• В случае если в течение 20 секунд после включения Touch Control не будет активирована ни одна из зон варки, контроль вернет плиту в состояние ожидания.

• При включенном Touch Control, клавиша ON/OFF имеет приоритет относительно остальных клавиш. Это дает возможность выключить плиту в любой момент, даже в случае одновременного нажатия на несколько клавиш или длительного нажатия на них.

• В режиме ожидания постоянное нажатие на клавиши не окажет никакого воздействия. В любом случае, для того, чтобы снова включить электронный контроль, контроль сначала определяет, нажата ли какая-нибудь из клавиш. Блокировка кнопок Включение функции блокировки кнопок в активном режиме или режиме ожидания блокирует клавиатуру, а светодиод данной кнопки загорается. Здесь необходимо учитывать время включения функции блокировки кнопок. Управление продолжает работать в установленном режиме, но уже не регулируется ни одной из кнопок, за исключением самой функции блокировки кнопок или кнопки

В заблокированном состоянии возможно также отключение самой кнопки ВКЛ/ВЫКЛ. Светодиод функции блокировки кнопок гаснет после отключения управления. Светодиод функции блокировки кнопок загорается при включении (в режиме ожидания 10 сек.), пока он не будет отключен повторным включением кнопки блокировки. Включение/выключение кнопки блокировки кнопок невозможно в режиме ВЫКЛ. После истечения времени таймера соответствующие сигналы таймера можно подтвердить, нажав любую кнопку, без разблокировки управления. При повторном включении кнопки блокировки в режиме ожидания или активном режиме разблокируется клавиатура, а соответствующий светодиод блокировки гаснет. Все кнопки сенсора можно вновь использовать, как раньше. Отключение многоконтурных схем С помощью контроля TouchLite, в зависимости от дизайна модели, можно контролировать плиты с дуальной или тройной схемой. При включении в работу элемента нагревания многоконтурной схемы, одновременно включатся в работу все схемы нагревания. Если Вы хотите включить только внутреннюю схему нагревания, Вы можете выключить внешнюю схему нагревания с помощью соответствующей клавиши При нажатии на клавишу многоконтурной схемы, соответствующая внешняя схема включенной зоны варки может быть отключена в любой момент. Индикатором активации внешней схемы является специальный дополнительный световой диод. При повторном нажатии на клавишу многоконтурной схемы, Вы снова включите в работу внешние схемы, и соответствующие световые диоды будут

Принцип работы тройной схемы: При необходимости контроля элемента нагревания тройной схемы, следует сделать следующее:

• При первом нажатии на клавишу многоконтурной схемы произойдет выключение внешней схемы и светового диода, расположенного на верхней части

• При повторном нажатии на клавишу многоконтурной схемы произойдет выключение средней схемы и светового диода, расположенного на нижней части дисплея.

• При третьем нажатии на эту клавишу, средняя схема снова включится в работу. И при последнем нажатии включится третья схема и соответствующий световой диод. Акустический сигнал (звонок) Во время использования, Вы услышите звонок в следующих случаях:

• Нормальное нажимание на клавиши – короткий

• Постоянное нажатие на клавиши в течение более 10 секунд – прерывистый длительный сигнал. Функция таймера Функция таймера может осуществляться в двух

• Независимый таймер в диапазоне от 1 до 99 мин: звуковой сигнал, который указывает на окончание заданного периода времени. Эта функция применима только в то время, пока не используется плита.

• Таймер для зон варки в диапазоне от 1 до 99 минут: звуковой сигнал, который указывает на окончание заданного периода времени. Каждая из четырех зон варки может программироваться независимо. Независимый таймер:

• Если Touch Control выключен, для использования независимого таймера следует нажать на клавишу таймера. На дисплее высветится “00”. При нажатии на кнопку включения, Touch Control вернется в состояние ожидания, а таймер выключится.

• Изменения значения (0 – 99 мин) осуществляются посредством поминутного изменения с помощью любой из клавиш: БОЛЬШЕ с 0 до 99 и МЕНЬШЕ с 99 до 0.

• При непрерывном нажатии на клавиши БОЛЬШЕили МЕНЬШЕ мы будем динамически увеличивать скорость изменения до достижения максимального значения, без звуковых сигналов.

• При отпускании клавиши БОЛЬШЕ (или МЕНЬШЕ), скорость увеличения (снижения) будет отсчитываться, начиная с исходного значения.

• Можно программировать таймер как непрерывным нажатием на клавиши БОЛЬШЕ и МЕНЬШЕ, так и последовательными короткими нажатиями (со звуковым сигналом). После программирования таймера начинается отсчет времени по убыванию. По истечении заданного периода времени прозвучит звуковой сигнал, а дисплей таймера будет мигать. Остановка звукового сигнала

• Автоматически через две минуты.

• При нажатии любой клавиши. Дисплей перестанет мигать и выключится. Выключение / изменение заданного периода времени

• В любой момент можно изменить заданное время таймера или выключить его, нажав на клавиши ТАЙМЕР и МЕНЬШЕ (со звуковым сигналом). Таймер выключится, и отсчет времени вернется к “0” нажатием клавиши МЕНЬШЕ или одновременным нажатием клавиш ТАЙМЕР и МЕНЬШЕ, после чего отсчет времени таймера вернется прямо к “0”. В течение 6 секунд таймер будет на “0”, после чего он выключится.

• При включении Touch Control (нажать на клавишу питания) независимый таймер выключится. Программирование таймера для зон варки Включив Touch Control, можно программировать независимый таймер для каждой зоны варки.

• Выбрать зону варки клавишей выбора зоны, затем задать уровень мощности и, наконец, нажать на клавишу таймера, так можно запрограммировать обратный отсчет времени по убыванию для выключения зоны варки. Вокруг дисплея таймера расположены диоды LED, их количество равно числу зон варки. Они показывают, для каких зон варки активирован таймер

• При выборе таймера замигает соответствующий дисплей, и будут подсвечены диоды LED, расположенные вокруг дисплея. При выборе зоны варки диоды LED таймера погаснут, и дисплей перестанет мигать.

• При изменении выбора с одной зоны на другую, на дисплее таймера будет показано временное значение таймера данной зоны. Таймеры, запрограммированные для каждой зоны варки, также находятся в рабочем состоянии.

• Ниже приведенные характеристики таймера совпадают с характеристиками независимого таймера. Для увеличения значения нажмите на клавишу выбора таймера.

• По истечении заданного периода времени Вы услышите звуковой сигнал, на дисплее появится обозначение “00”, а диод LED той зоны варки, которая работает с таймером, начнет мигать. Зона варки выключится, а на дисплее появится обозначение “H” в том случае, если зона «горит». В противном случае на дисплее зона появится черточка. Звуковой сигнал и мигание дисплея прекратятся.

• Автоматически через две минуты.

• При нажатии любой клавиши. Дисплей таймера выключится

• Основные функции совпадают с функциями независимого таймера. Уход (Рис. 4) При попадании на конфорки остатка алюминиевой фольги, остатков пищи, жирных пятен или брызг жира, сахара или очень сахаристых продуктов, следует их немедленно удалить с варочной поверхности посредством специального скребка во избежание царапания варочной поверхности. После этого промыть поверхность специальным продуктом с использованием бумажного полотенца, затем сполоснуть водой и высушить чистой тряпочкой. Категорически запрещается использовать абразивные губки или щетки, а также запрещается пользоваться агрессивными химическими чистящими средствами или пятновыводителями. Инструкции для монтажника

Настоящие инструкции предназначены для использования в период монтажа и для монтажника, это руководство для монтажа, регулировки и ухода за плитой в соответствие с существующими нормативами. Не забывайте о том, что необходимо отключить плиту для выполнения каких-либо

Установка (Рис. 5) 1 Вид спереди 2 Передняя часть Данный аппарат предназначен для установки в соответствующей зоне так, как это указано на Рисунке. Очень важно подготовить для установки весь периметр поверхности с использованием водонепроницаемой пленки, входящей в комплект

Электрические подключения Перед подключением к сети питания, убедитесь в

- Характеристики установки совпадают с характеристиками, приведенными на установочной пластине, находящейся на дне панели для варки; - Для установки предусмотрено достаточно мощное заземление, в соответствии с нормативами и требованиями действующего законодательства. Заземление предусмотрено в установленных нормативах. В том случае, если для аппарата не предусмотрен шнур и - или розетка включения, необходимо использовать материал, пригодный для значений электрического тока, приведенных на установочной пластине с характеристиками, и для данной рабочей температуры. Запрещается использовать шнур в случае его перегревания при превышении 50°C температуры окружающей среды.PRODUKT TEN ZAPROJEKTOWANY
