用户手册 V 2170 SL BK NODOR

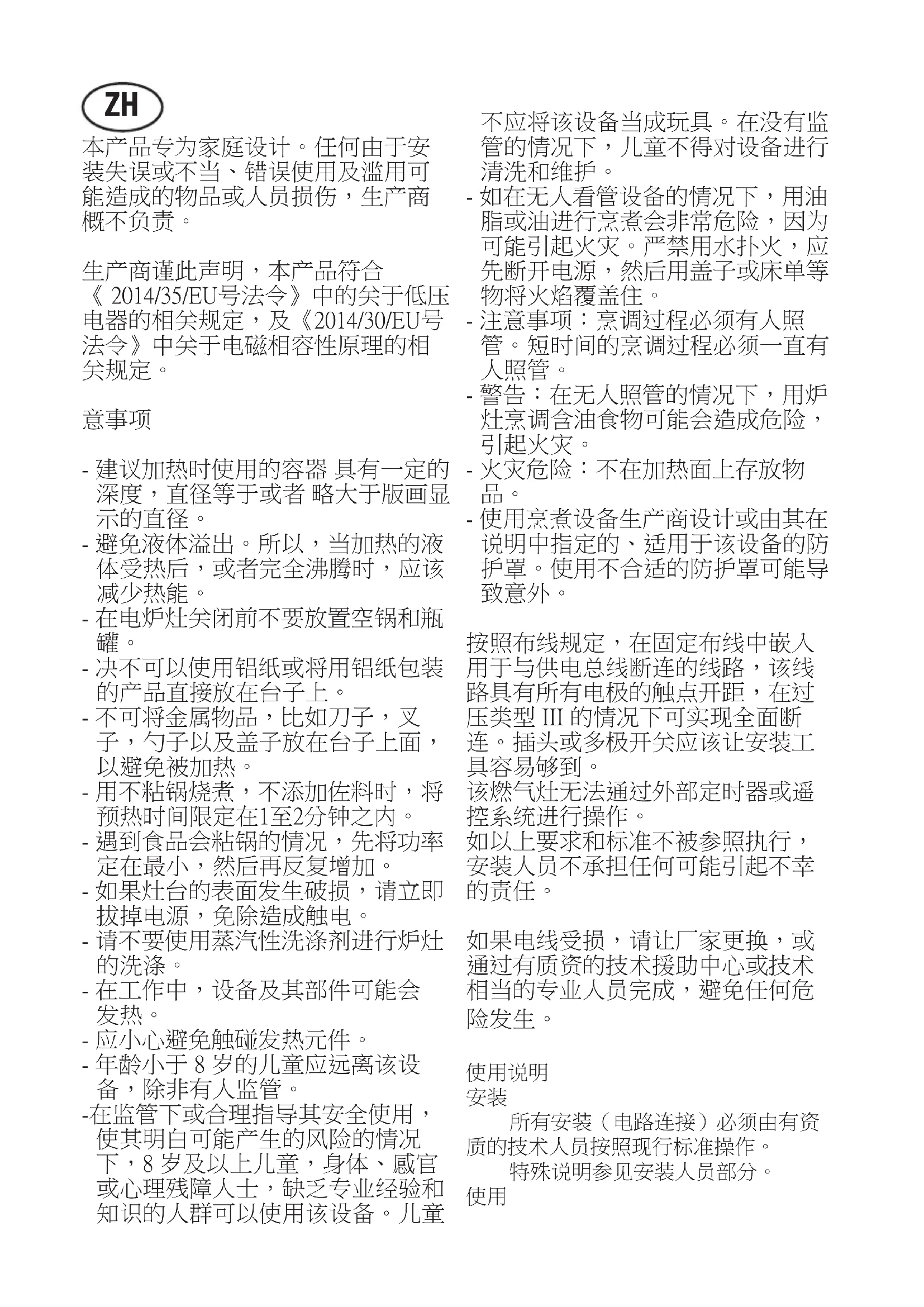

本产品专为家庭设计。任何由于安装失误或不当、错误使用及滥用可能造成的物品或人员损伤，生产商概不负责。

生产商谨此声明，本产品符合《2014/35/EU号法令》中的关于低压电器的相关规定，及《2014/30/EU号法令》中关于电磁相容性原理的相关规定。

意事项

• 建议加热时使用的容器具有一定的深度，直径等于或者略大于版画显示的直径。
• 避免液体溢出。所以，当加热的液体受热后，或者完全沸腾时，应该减少热能。
• 在电炉灶关闭前不要放置空锅和瓶罐。
• 决不可以使用铝纸或将用铝纸包装的产品直接放在台子上。
• 不可将金属物品，比如刀子，叉子，勺子以及盖子放在台子上面，以避免被加热。
• 用不粘锅烧煮，不添加佐料时，将预热时间限定在1至2分钟之内。
• 遇到食品会粘锅的情况，先将功率定在最小，然后再反复增加。
• 如果灶台的表面发生破损，请立即拔掉电源，免除造成触电。
• 请不要使用蒸汽性洗涤剂进行炉灶的洗涤。
• 在工作中，设备及其部件可能会发热。
• 应小心避免触碰发热元件。
  -年龄小于8岁的儿童应远离该设备，除非有人监管。
• 在监管下或合理指导其安全使用，使其明白可能产生的风险的情况下，8岁及以上儿童，身体、感官或心理残障人士，缺乏专业经验和知识的人群可以使用该设备。儿童

不应将该设备当成玩具。在没有监管的情况下，儿童不得对设备进行清洗和维护。

• 如在无人看管设备的情况下，用油脂或油进行烹煮会非常危险，因为可能引起火灾。严禁用水扑火，应先断开电源，然后用盖子或床单等物将火焰覆盖住。
• 注意事项：烹调过程必须有人照管。短时间的烹调过程必须一直有人照管。
• 警告：在无人照管的情况下，用炉灶烹调含油食物可能会造成危险，引起火灾。
• 火灾危险：不在加热面上存放物品。
• 使用烹煮设备生产商设计或由其在说明中指定的、适用于该设备的防护罩。使用不合适的防护罩可能导致意外。

按照布线规定，在固定布线中嵌入用于与供电总线断连的线路，该线路具有所有电极的触点开距，在过压类型Ⅲ的情况下可实现全面断连。插头或多极开关应该让安装工具容易够到。

该燃气灶无法通过外部定时器或遥控系统进行操作。

如以上要求和标准不被参照执行，安装人员不承担任何可能引起不幸的责任。

如果电线受损，请让厂家更换，或通过有质资的技术援助中心或技术相当的专业人员完成，避免任何危险发生。

使用说明

安装

所有安装（电路连接）必须由有资质的技术人员按照现行标准操作。

特殊说明参见安装人员部分。使用

触摸式电磁灶的组成部分

感应键

所有操作都可以通过轻轻按下安装在显示板正面的感应键(电容式)来完成。每一个按键都有对应的显示。每一步操作都会由声音信号来证实。

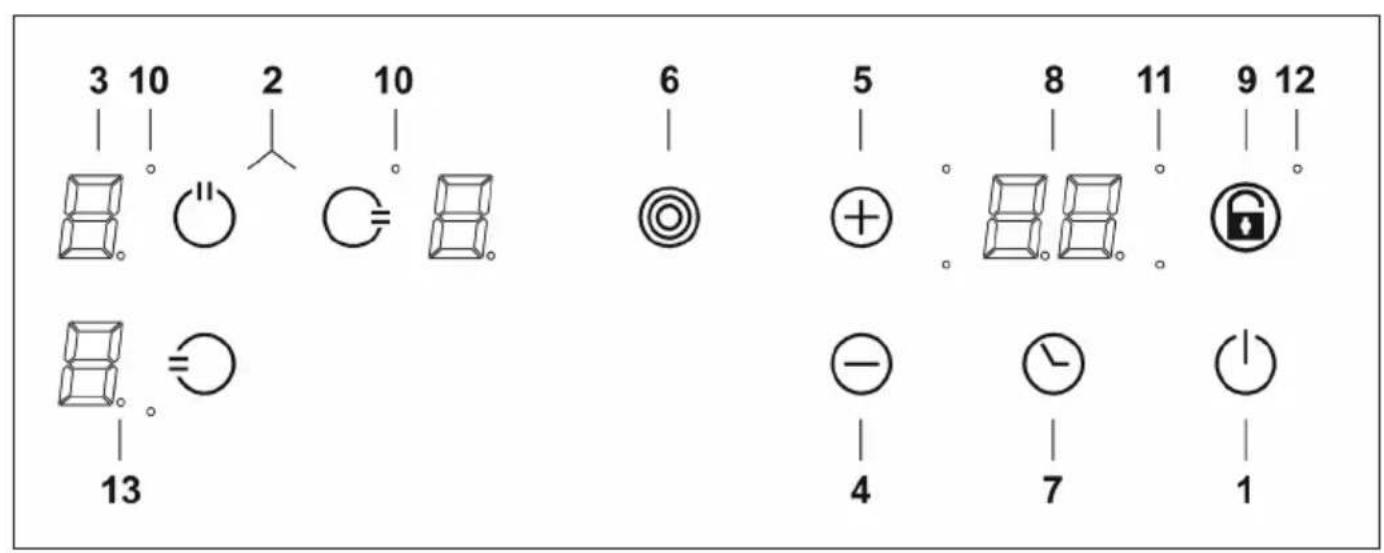

触摸式控制（图1）

与电网连接后，需要等待大约一秒钟，开关启动。

所有显示器安装完毕后，指示灯闪动大约一秒钟。之后，所有显示器和指示灯关闭，触摸控制屏的状态为准备。

如要触摸控制屏发亮，应按电源键。

灶区的显示窗上显示为“0”。如果其中一个区域“过热”（高温），显示窗显示“H”而不是“0”。灶区的所有显示窗上右下角的点会不停的闪动一秒钟。如果没有对任何灶区或定时器进行选择，触摸控制屏自动回到准备，只需按电源键，触摸控制屏打开。

如果在按电源键的同时按动了其他键，便没有任何结果，触摸控制屏显示仍停留在准备状态。如果儿童保险

装置在打开开关后激活，所有灶区的显示窗显示“L”（停止）。如果灶区“过热”，显示窗上为“L”和“H”（热）

触摸控制屏可通过电源键在任何时候关闭。这一操作总是有效，即便儿童保险装置的启动使指示停止。

电源键总是操作关机的首选。

自动关机

开机后，显示窗在无操作10秒后自动关机。

一个灶区的开关

触摸控制屏打开后，按选择键选择灶区（该区的MAS“加”键）。

该灶区的一个亮点指示该区已被选中。如果该区“过热”，“H”和“0”交替出现。所有显示窗上打开的选择点关闭。

选择灶区后，可以按住MAS(5)键选择功率水平，从第一级开始，每0,4秒升一级。最高为9级。

如果通过MENOS(4)“减”键选择灶区，开始级为9（最高级）。按住键，每0,4秒减一级。最低减到0级。只有重新按MENOS键（或MAS键），才能改变设置。

关闭一个灶区

按（MAS）键选择想关闭的灶区。该区的显示窗会指示其选择。同时按住MAS(5)和MENOS(4)键，功率设置为0。另一种方法是操作MENOS(4)键，将功率减到0。

当所有的灶区都处在水平0时，显示窗上十进位点都将闪烁。如果一个区域“过热”，“0”将变为“H”。

关闭所有的灶区

任何时刻按下电源开关将立即关闭所有灶区的电源。触摸显示屏处于准备状态，有“过热“显示时的灶区都将出现

一个“H”字样。其他的显示窗都将是关闭状态的。

功率水平

灶区的功率有9级，通过7节显示窗显示从1到9。

自动加热功能（通过选择）

当处在自动加热功能状态时，灶区的功率在加热过程中保持在百分之百，其热量取决于选中的功率水平。当加热时间完成后，触摸控制屏将显示回到预设功率。

自动加热程序的开始：

• 触摸控制屏打开时，选择一个灶区。
• 当功率达到9级时，自动加热通过按MAS键激活。
• 通过MAS和MENOS键，被选择的功率水平在显示窗上显示。
• 最后按键三秒钟后（选择功率水平），以及自动加热功能激活16秒后，标志“A”（标明功率的增加）在显示窗上随着选择功率交替出现。
• 如果用MENOS键选择低功率，当显示窗上显示“A”时，自动加热功能停止。
• 按MAS键可以选择高功率，其自动加热时间与预先选择设置一致。
• 一旦结束加热时间，显示窗上显示事先选择的加热功率。

剩余热量的指示

指示用户在接触灶区的范围内，玻璃的温度是危险的。温度是根据一个数学模式和剩余热量的存在而确定的，通过7节显示窗用“H”显示。

加热和冷却根据以下条件计算：

• 被选中的功率水平（“0”与“9”之间）
• 激活期

关闭灶区后，相关显示窗显示

“H”直到根据数学模式，该区的温度降到临界水平 (≤ 60^) 。

自动关闭功能（运行时间限制）

关于功率水平，在不运行的情况下，每个灶区在最大设定时间后关闭。在每一个重新启动的灶区（通过MAS和MENOS）运行的最大时间回到最初的数值。

非自主点燃保护

当电子控制器测出按键连续10秒钟，将自动关闭。控制器在10秒钟内发出带声响的信号以便提醒用户感应器测出一个物体的存在。显示窗显示错误“ER03”，直到电子控制器发现错误。如果灶区“过热”，显示窗上交替出现“H”和错误信号。

当触摸控制屏打开后，如果连续20秒没有一个灶区启动，控制器回到准备状态。

当控制器打开后，应该优先使用开关键而不是其他按键，以便控制器可以在任何情况下关闭，包括多次或连续按键。

在准备状态时，连续按键不会产生任何结果。任何情况下，为能重新打开电子控制器，该控制器必须证明没有人按键。

按键锁

在等待或主动模式下按键锁“9”的致动可锁定
键盘,所分配的按键锁 LED “12” 持续点亮。此
时，必须考虑按键锁键的致动时间。控制单元
继续以设定的模式工作，但是不可再通过任何
按键进行操作，除了按键锁键本身或“开/关”
键“1”。

在锁定情况下，也可将“开/关”键“1”切换为

关闭。当关闭控制按键锁功能时，分配的按键

锁LED“12”会逐渐熄灭。开启该功能后,按键

锁及LED再次激活(处于等待模式约10秒),

直到按键锁因再次致动而激活。处于关闭模式中

时,按键锁功能无法激活或关闭。

当预编程定时器超出了相应的定时器报警时间

后，可以通过致动任何按键来确认，而无需解锁

控制。

在等待或主动模式下按键锁的再次致动可锁定键

盘,分配的按键锁 LED 会逐渐熄灭。所有的传

感器按键可以再次如常操作。

关闭多重电路

在触摸控制中，可以使用双回路或三回路。

在按动多功能启动器后，所有的电路都启动。如果仅仅想启动最里侧的电路，按住多回路键随时都可以把外侧的电路关闭。启动外侧的电路需要按住一个专门添加的LED键。如果重新按住多回路键，将重新启动外侧的电路，相应的LE键全部点亮。

三回路的特点：

如果需要控制的部位属于三回路，需要检查以下几个方面：

• 按了多回路键之后，最外侧的回路线和在显示器上方的LED关闭。

• 第二次按多回路键之后，中间的回路线和在显示器下方的LED关闭。

• 第三次按多回路键之后，中间的回路线重新启动。

• 第四次按多回路键之后，第三条回路线启动，相应的LED也点亮。

声音信号（蜂鸣器）

进行以下活动，会出现蜂鸣器的信号：

• 正常按键出现轻声。

• 连续10秒按键出间歇长声。

定时器的功能

定时器的功能有以下两种解释：

-1至99分钟的自主定时器：发声

信号指出各个时间的结束。这一功能只有当电磁灶不被用时才具备。

-1至99分钟的烧煮定时器：发声

信号指出预定时间的结束；4个灶区可以分别设定程序。

自主定时器

• 如果触摸控制屏关闭，自主定时器在按压定时键时可以使用。在显示窗上出现“00”。按压打开键，触摸控制屏回到准备状态，定时器关闭。

• 开始按任何一个0至99的MAS键或99至0得MENOS键，可以实现增加一分钟的更改值（0-99分钟）。

• 连续按MAS或MENOS键，将获得变化速度的动力增加直至达到最大值，没有声音信号。

• 松开MAS（或MENOS）键，增加（减小）速度重新从初始值开始。

• 定时器程序的设定通过连续按MAS和MENOS键实现，也可间歇按压各键（有声音信号）。

一旦定时器程序设定完毕，开始倒计时。完成后声音信号以及定时器显示闪烁灯发出通知。

声音信号停止

• 两分钟后自动停止。

• 按任何一键。

显示窗停止闪动并关闭。

关闭/修改定时器

• 任何时候按(定时器)

TEMPORIZADOR和 MENOS（带声音信号）键，定时器可以修改或停止。用 MENOS键，定时器关闭停在“0”，或同时按TEMPORIZADOR和 MENOS键，定时器直接停在“0”。

• 定时器6秒钟之内保持“0”，接着关闭。
• 触摸控制屏打开后（按电源键），自主定时器关闭。

为灶区定时器设定程序

打开触摸控制屏，便可为每个灶区的独立定时器设置程序。

• 用选择区键选择灶区，接着

设定功率水平，最后按压定时器键，这样就可以设定倒计时程序，最后关闭灶区。

在定时器显示窗的周围有一组与灶区一致的指示灯，指明定时器为哪一区域服务。

• 当选中定时器时，相应的显示窗点亮，周围的指示灯发光。当选中一个灶区时，定时器的指示灯熄灭，显示窗将停止闪动。
• 改变选择灶区，定时器的显示窗将显示与该区相关的数值。每个区设置好的定时器同样显示其有效功能。
• 定时器的作用与自主定时器的一样。为了增加数值，必须按压定时器选择键。
• 到时间时，会有一个声音信号进行通知，显示窗显示“00”，同时指定灶区定时器的指示灯开始闪烁，灶区关闭。如遇“过热”，显示“H”，反之显示窗显示一个破折（-）号。

声音信号停止，显示窗灯光熄灭。

• 两分钟后自动发生。
• 启动其中一个键。

定时器显示窗关闭。

• 基本功能与自主定时器相同。

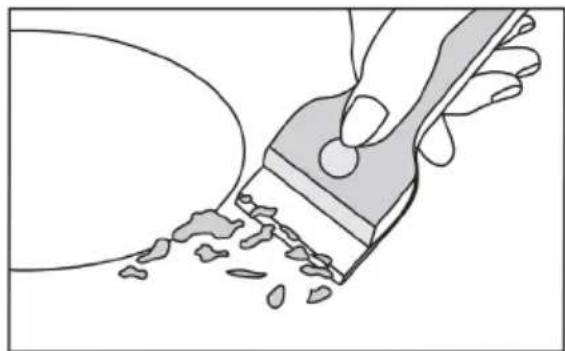

维护保养（图4）

剩余的锡纸和食物，溅出的油脂、糖汁或者糖份很高的食物，应该马上从灶台上清除掉，避免对灶台面造成侵蚀。平时要保持灶台清洁，用清水或者合适的产品先把灶台面清洗干净，然后用干净的纸或者搽布拭搽干净。禁止使用带有腐蚀质的塑料或搽布。当然，也应该避免带有腐蚀性的化学试剂或者去污剂。

安装人员说明

安装

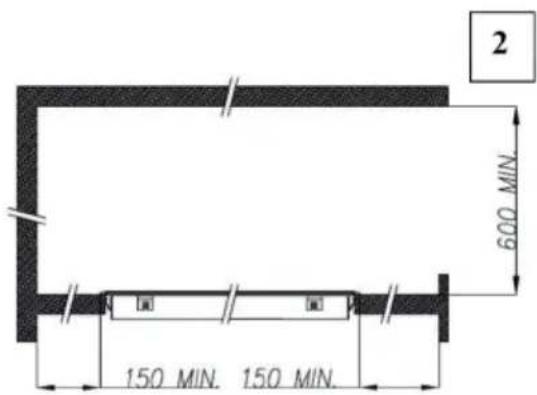

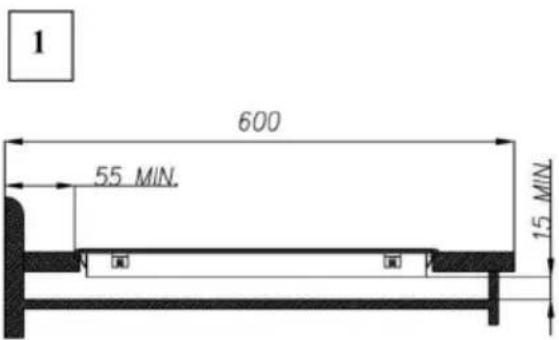

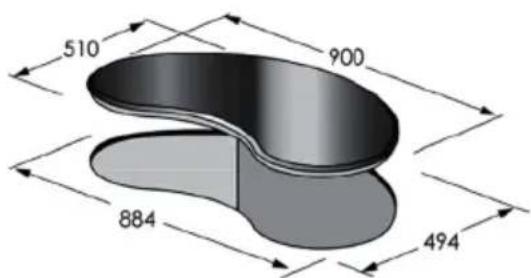

本说明在于指导安装人员按照现行法律和标准进行安装，调试和保养。操作过程中设备一定要拔掉电源插头。安置地点（图5）

1 正面视图
2前面

根据设计，电磁灶将被安放在一个控制盘里（详见示意图）。考虑到几项程序同时工作的因

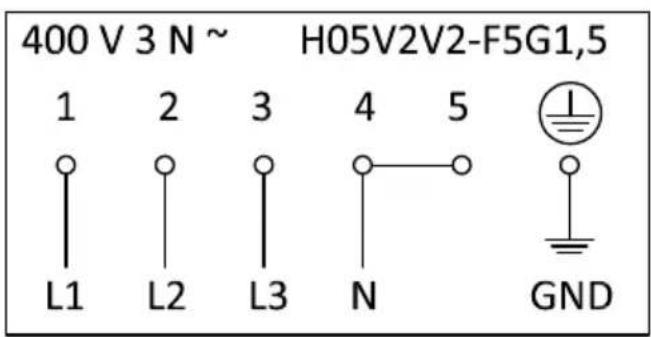

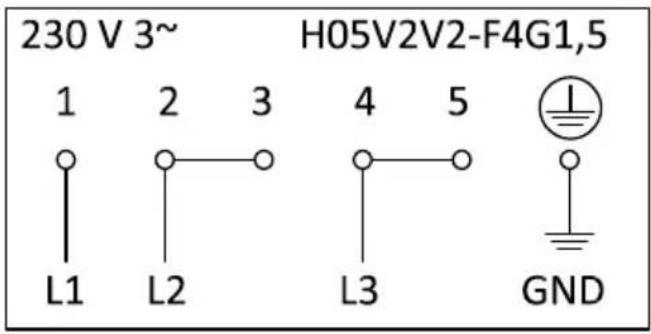

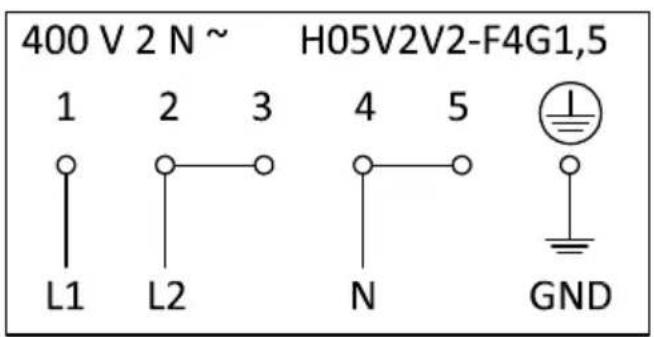

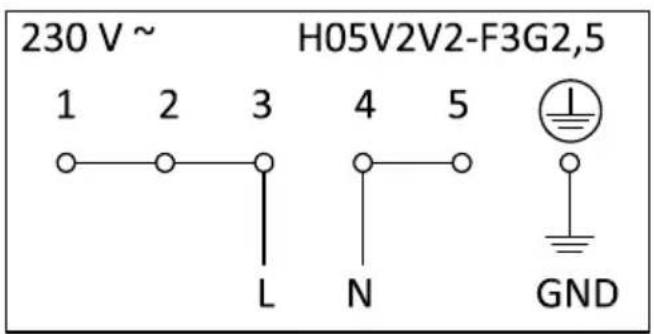

电路连接

连接电路前，证实以下几点：

• 安装特性满足烧煮平台底部接线板的特性。
• 根据现行标准和法律规定，安装必须有效接地。接地是法律规定必须执行的。

当使用工具没有接线或插头，需用适合接线板特性和工作温度的材料。决不允许接线的温度超过环境温度 50^ 以上。

Fig.2 - Abb.2 - Rys. 2 - 图2

Fig.3 - Abb.3 - Rys.3 - 图3

Fig.4 - Abb.4 - Rys. 4 - 图4

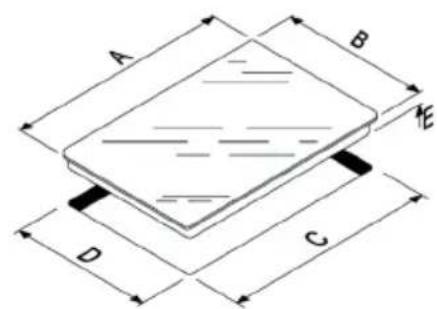

A	B	C	D	E
700	350		680	330

67

Fig.5 - Abb.5 - Rys. 5 - 图5

Fig.6 - Abb.6 - Rys.6 - 图6
