BEDIENUNGSANLEITUNG V 2170 SL BK NODOR

Bedienungs-und Wartungsanleitungen für kochherde

UNGEEIGNETEN GEBRAUCH ODER

MISSBRAUCH ZURÜCKZUFÜHREN

SIND, ÜBERNIMMT DER HERSTELLER

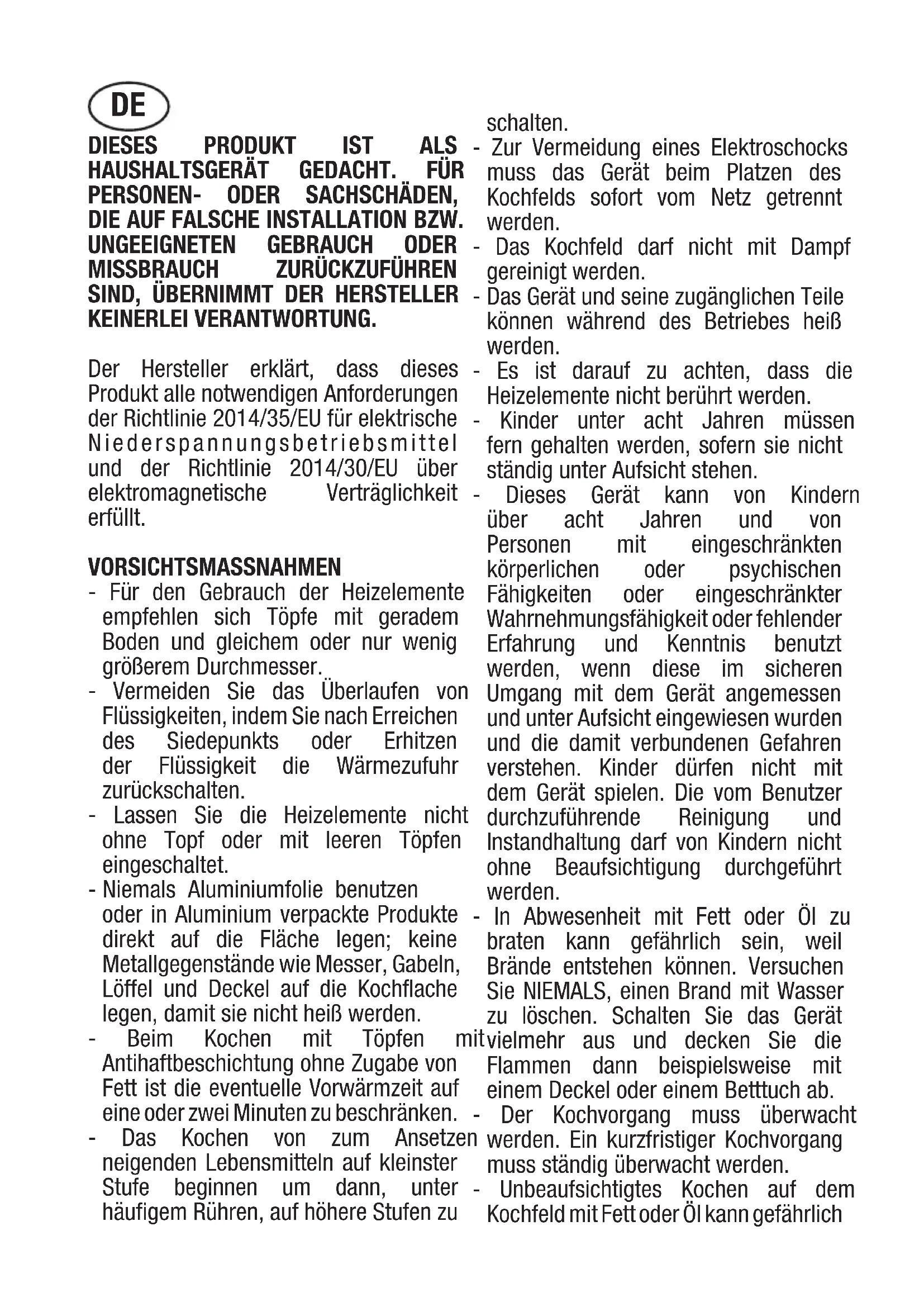

KEINERLEI VERANTWORTUNG. Der Hersteller erklärt, dass dieses Produkt alle notwendigen Anforderungen der Richtlinie 2014/35/EU für elektrische Niederspannungsbetriebsmittel und der Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit erfüllt. VORSICHTSMASSNAHMEN - Für den Gebrauch der Heizelemente empfehlen sich Töpfe mit geradem Boden und gleichem oder nur wenig größerem Durchmesser. - Vermeiden Sie das Überlaufen von Flüssigkeiten, indem Sie nach Erreichen des Siedepunkts oder Erhitzen der Flüssigkeit die Wärmezufuhr zurückschalten. - Lassen Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet. - Niemals Aluminiumfolie benutzen oder in Aluminium verpackte Produkte direkt auf die Fläche legen; keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochflache legen, damit sie nicht heiß werden. - Beim Kochen mit Töpfen mit Antihaftbeschichtung ohne Zugabe von Fett ist die eventuelle Vorwärmzeit auf eine oder zwei Minuten zu beschränken. - Das Kochen von zum Ansetzen neigenden Lebensmitteln auf kleinster Stufe beginnen um dann, unter häufigem Rühren, auf höhere Stufen zu schalten. - Zur Vermeidung eines Elektroschocks muss das Gerät beim Platzen des Kochfelds sofort vom Netz getrennt werden. - Das Kochfeld darf nicht mit Dampf gereinigt werden. - Das Gerät und seine zugänglichen Teile können während des Betriebes heiß werden. - Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. - Kinder unter acht Jahren müssen fern gehalten werden, sofern sie nicht ständig unter Aufsicht stehen. - Dieses Gerät kann von Kindern über acht Jahren und von Personen mit eingeschränkten körperlichen oder psychischen Fähigkeiten oder eingeschränkter Wahrnehmungsfähigkeit oder fehlender Erfahrung und Kenntnis benutzt werden, wenn diese im sicheren Umgang mit dem Gerät angemessen und unter Aufsicht eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die vom Benutzer durchzuführende Reinigung und Instandhaltung darf von Kindern nicht ohne Beaufsichtigung durchgeführt werden. - In Abwesenheit mit Fett oder Öl zu braten kann gefährlich sein, weil Brände entstehen können. Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen. Schalten Sie das Gerät vielmehr aus und decken Sie die Flammen dann beispielsweise mit einem Deckel oder einem Betttuch ab. - Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden. - Unbeaufsichtigtes Kochen auf dem Kochfeld mit Fett oder Öl kann gefährlich DEsein und zu einem Brand führen. - Brandgefahr: auf den Kochfeldern keine Elemente lagern. - Nur vom Hersteller des Kochgerätes entwickelte oder vom Hersteller in der Gebrauchsanleitung als geeignet bezeichnete Kochfeldschützer oder mit dem Gerät gelieferte Kochfeldschützer verwenden. Die Verwendung ungeeigneter Schützer kann zu Unfällen führen. Installieren Sie in der festen Verkabelung eine Abschaltvorrichtung mit omnipolarem Trennschalter, der im Falle einer Überspannung der Kategorie III eine vollständige Abschaltung vom Netz nach den gültigen Verkabelungsvorschriften erlaubt. Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leicht zu erreichen sein. Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fernbedienungssystem vorgesehen. Der Hersteller lehnt jede Verantwortung ab falls oben genannte Ausführungen und die üblichen Unfallnormen nicht eingehalten werden. Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizierte Fachkraft ersetzt werden, um jedes Risiko auszuschließen. Anweisungen für den Benutzer Installation Alle Operationen hinsichtlich der Installation (elektrischer Anschluß) müssen vom zugelassenen Fachpersonal gemäß den geltenden Bestimmungen ausgeführt werden. Für die spezifischen Anweisungen siehe die dem Installateur vorbehaltene Seite. Anwendung HEIZELEMENTETOUCH CONTROL Berührungstasten Alle Funktionen können über Berührungstasten (kapazitive Sensoren) auf der Frontpartie der Bedienungsblende eingeschaltet werden; jeder Taste entspricht eine Anzeige. Jede Betätigung wird von einem Signalton quittiert. Ein- und Ausschalten TOUCH CONTROL (Abb. 1) 1 Ein / Aus Taste 2 Kochzone 3 Anzeige eingestellter Wert 4 Minus 5 Plus 6 Doppelter Heizkreis 7 Timer 8 Anzeige Timer 9 Sperre 10 Warnleuchte doppelter Heizkreis 11 Timer-Warnleuchten 12 Warnleuchte Sperre 13 Dezimalpunkt EIN/AUS-Schalten der Touch Control Nach Anlegen der Netzspannung initialisiert sich die Steuerung für ca. 1 Sekunde bevor sie betriebsbereit ist. Nach einem Reset leuchten für 1 Sekunde alle Anzeigen und LED´s. Nach Ablauf dieser Zeit werden alle Anzeigen und LED´s wieder ausgeschaltet, und die Steuerung befindet sich im Stand-by Zustand. Die Steuerung kann nun durch Betätigen der EIN/AUS-Taste in den Ein-Zustand geschaltet werden. Auf den Kochstellenanzeigen erscheint statisch die “0“. Sollte eine Kochstelle den Status “Heiss“ besitzen, wird an Stelle der “0“ ein statisches “H“ angezeigt. Der Punkt rechts unten blinkt auf allen Kochstellenanzeigen in einem 1- Sekunden-Takt zum Anzeigen, dass momentan keine Kochstelle selektiert ist. Die Elektronik bleibt nach dem Einschalten für 10 Sekunden aktiviert. Findet innerhalb dieser Zeit keine Kochstellen- oder Timeranwahl statt, geht die Elektronik selbständig wieder in den Stand-by ustand. Die Steuerung läßt sich nur dann in den Ein-Zustand einschalten, wenn lediglich die EIN/AUS-Taste (1) von der Elektronik als betätigt erkannt wurde. Sollte eine beliebige weitere Taste ebenfalls als betätigt erkannt werden, bleibt die Steuerung im Stand by-Zustand. Sollte zum Zeitpunkt des Einschaltens die Kindersicherung noch aktiv sein, wird auf allen Kochstellen ein “L“ wie LOCKED angezeigt. Falls Kochstellen den Status “Heiss“ besitzen, wird das “L“ im Wechsel mit dem “H“ angezeigt. Durch Betätigung der EIN/ AUS-Taste (1) im EIN-Zustand der Steuerung läßt sich die Touch Control jederzeit wieder ausschalten. Dies gilt auch dann, wenn die Steuerung verriegelt wurde (Kindersicherung aktiviert). Die EIN/AUS-Taste (1) hat in der Ausschalt- Funktion immer Vorrang.Automatisches Ausschalten Die Steuerung schaltet sich aus dem Ein-Zustand nach 10s selbsttätig aus, wenn in dieser Zeit keine Kochstelle aktiviert oder eine Selektatste betätigt wurde. Einschalten/Ausschalten einer Kochstelle Befindet sich die Steuerung im Ein- Zustand kann durch Betätigen einer Kochstellen-Selekttaste (2) die zugehörige Kochstelle selektiert werden. Es leuchtet statisch in der entsprechenden Anzeige der Anzeigenpunkt und anstelle des “H“, falls die Kochstelle den Staus “Heiss“ besitzt, erscheint eine “0“. Auf allen anderen Kochstellen erlischt der blinkende Punkt in den Anzeigen. Nach der Selektion einer Kochstelle kann die Kochstufe durch kontinuierliches Drücken der PLUS-Taste (5), beginnend bei Stufe „1“, alle 0,4 s um 1 Stufe erhöht. Nach Erreichen der Kochstufe “9“ wird keine weitere Veränderung der Kochstufe vorgenommen (Endanschlag). Wird nach der Selektion der Kochstelle die Kochstelle mittels der MINUS-Taste (4) eingeschaltet, so startet die Kochstelle mit der maximalen Kochstufe „9“(„links herum Einschalten). Bleibt die Taste betätigt, wird die alle 0,4 s um 1 Stufe heruntergezählt. Bei Erreichen der Kochstufe “0“ wird keine weitere Veränderung der Kochstufe vorgenommen (Endanschlag). Erst eine erneute Betätigung der Minus- Taste (oder Plus-Taste) verändert die Kochstufe. Ausschalten einer einzelnen Kochstelle: Zum Ausschalten einer einzelnen Kochstelle muss die Kochstelle mit der Kochstellenwahltaste (2) selektiert werden. Die Selektion wird angezeigt durch den stehenden Punkt (13) in der entsprechenden Kochstellenanzeige. Werden anschliessend die PLUS-Taste (5) und die MINUS-Taste (4) gemeinsam als betätigt erkannt, wird die Kochstufe der selektierten Kochstelle direkt auf “0“ zurückgesetzt. Alternativ kann mit der Minus-Taste, die Kochstufe bis auf “0“ herunter gezählt werden. Wenn alle Kochstellen auf “0“ gestellt sind, blinken alle Dezimalpunkte in den Kochstellenanzeigen. Sollte eine Kochstelle den Status “Heiss“ besitzen, wird anstelle der “0“ ein “H“ angezeigt. Ausschalten aller Kochstellen: Das sofortige Ausschalten aller Kochstellen ist jederzeit mit der EIN/AUS-Taste (1) möglich. Im Standby- Zustand erscheint ein “H“ in allen Kochstellen, die den Status “Heiss“ besitzen. Die anderen Kochstellenanzeigen sind dunke Leistungsstufen Die Leistung der Kochstellen ist in 9 Stufen einstellbar und wird durch die Ziffern „1“ bis „9“ mittels LEDS i e b e n - S e g m e n t - A n z e i g e n angezeigt. Ankochautomatik (auswählbar) Bei aktivierter Ankochautomatik wird für eine, von der gewählten (Fort-) Kochstufe abhängigen Ankochzeit, die Leistung der Kochstelle auf 100% ED geschaltet. Nach dem Ablauf der Ankochzeit wird auf die vorgewählte Fortkochstufe zurückgeschaltet. Ablauf um die Ankochautomatik zu starten: - Steuerung ist eingeschaltet und eine Kochstelle wird selektiert. - Die Ankochautomatik wird nach dem Einstellen der Kochstufe “9“, durch nochmaliges betätigen der Plus-Taste, aktiviert. - Mit der PLUS- und der MINUSTaste wird die gewünschte Fortkochstufe eingestellt, es erscheint die gewünschte Kochstufe in der Anzeige. - 3s nach der letzten T a s t e n b e t ä t i g u n g (Kochstufeneinstellung) und innerhalb von 16s nach Aktivierung der Ankoch-Funktion erscheint das Symbol “A“ für Ankochstoß im Wechsel mit der eingestellten Kochstufe in der Anzeige. - Wird nach dem Erscheinen des Symbols „A“ mit der MINUSTaste noch eine kleinere Fortkochstufe gewählt, so wird die Ankochautomatik abgeschaltet. - Es kann mit der PLUS-Taste eine höhere Fortkochstufe gewählt werden, hierbei wird die Ankochdauer automatisch an die aktuell gewählte Fortkochstufe angepasst. Nach Ablauf der Ankochzeit wird die eingestellte (Fort-) Kochstufe angezeigt. Restwärmeanzeige Der Benutzer soll auf auf eine gefährliche Berührtemperatur auf der Glaskeramik im Bereich einer Kochstelle hingewiesen werden. Die Tempertur wird über ein mathematisches Modell berechnet und verbliebene Restwärme mittels eines „H“ auf dem entsprechenden 7-Segment-Display angezeigt. Das Aufheizen und Abkühlen wird in Abhängigkeit der

• gewählter Leistungsstufe („0“ bis „9“)

• Ein/Aus-Zeit des Relais rechnerisch ermittelt. Nach Ausschalten der Kochstelle zeigt die zugehörige Anzeige so lange ein „H“, bis die zugeordnete Kochstellentemperatur rechnerisch unter einem ungefährlichen Niveau liegt (≤ 60°C). Abschaltautomatik (Betriebsdauerbegrenzung) Abhängig von der eingestellten Kochstufe wird jede Kochstelle individuell nach einer bestimmten, maximalen Betriebsdauer abgeschaltet, falls innerhalb dieser Zeit keine Bedienung der zugeordneten Kochstelle erfolgt ist. Jedes Verändern des. Kochstellenzustandes mit den zugeordneten Tasten (PLUS-, MINUS-, gegebenenfalls Zweikreis-Taste für die entsprechende Kochstelle) setzt die maximale Betriebsdauer dieser Kochstelle wieder auf den Startwert der Betriebsdauerbegrenzung zurück. Schutz gegen unbeabsichtigtes Einschalten

• Bei einer erkannten Dauerbetätigung von Tasten für etwa 10 Sekunden schaltet die Elektronik selbsttätig ab. Die Steuerung gibt für die Zeit von 10s der Störung ein akustisches Fehlersignal aus, damit der Benutzer den vermutlich über der Bedienung abgestellten Gegenstand entfernen kann.Auf den Anzeigen wird der Fehlercode “E R 0 3“ blinkend angezeigt. Liegt der Fehler länger als 10s an, wird nur noch der Fehler“ER 03“ blinkend ausgegeben und zwar so lange wie die Störung als vorhanden erkannt wird. Sollte die Kochstelle den Status “Heiss“ besitzen, wird das “H“ im Wechsel mit der Fehlermeldung ausgegeben.

• Wird nach dem EIN-Schalten mittels der Power-Taste nicht innerhalb von 20 s eine Kochstelle aktiviert, so verfällt die Steuerung vom EIN-Zustand wieder in den Stand-By-Modus.

• Die Ein/Aus-Taste hat im eingeschaltetem Zustand Vorrang bei der Ausführung vor allen anderen Tasten, so dass auch bei Mehrfachoder Dauerbetätigung von Tasten die Steuerung jederzeit ausgeschaltet werden kann.

• Im Stand-by Zustand wird eine Dauerbetätigung nicht signalisiert. Allerdings müssen alle Tasten wieder als unbetätigt erkannt werden, bevor die Steuerung wieder eingeschaltet werden kann. Tastenblockierung Durch Betätigen der Blockiertaste (9) bei Bereitschaft oder Betrieb des Herdes werden die Bedienflächen deaktiviert und leuchtet die jeweilige Blockierzustands-LED (12) dauerhaft. Dabei ist jedoch die Aktivierdauer der Blockiertaste in Betracht zu ziehen. Die Steuerung arbeitet weiterhin im eingestellten Modus, dieser kann jedoch mit den Tasten nicht mehr geändert werden. Nur noch die Blockiertaste und die Ein-/Austaste (1) sind wirksam. Das heißt, der Herd kann auch in Blockierstellung abgeschaltet werden. Die Blockierzustands-LED (12) geht aus, wenn die Steuerung ausgeschaltet wird. Diese LED geht nach erneutem Einschalten (im Wartemodus 10 Sekunden) wieder an, bis diese Funktion durch erneutes Betätigen der Blockiertaste wieder deaktiviert wird. Die Blockierfunktion kann nur bei eingeschaltetem Gerät aktiviert und deaktiviert werden. Laufen die programmierten Zeiten ab, können Sie den dann ertönenden Alarmton durch Betätigen einer beliebigen Taste deaktivieren, ohne vorher die Blockierfunktion deaktivieren zu müssen. Eine weitere Betätigung der Blockiertaste im Warte- oder Betriebsmodus gibt die Tastenfelder wieder frei und schaltet die Blockierfunktions-LED aus. Nun können alle Berührungstasten wieder wie üblich verwendet werden. Mehrkreis-Abschaltung Mit der LITE-Touch Control können je nach Ausführung Zweikreis-, bzw. Dreikreis- Strahlheizkörper bedient werden. Beim Einschalten eines mehrkreisigen Heizkörpers werden immer alle Heizkreise gemeinsam eingeschaltet. Möchte der Bediener nur die inneren Heizkreise benutzen, so können mittels der Mehrkreistaste der bzw. in Einzelschritten die äusseren Heizkreise abgeschaltet werden. Durch Betätigen der Mehrkreistaste, kann bei einer aktivierten Kochstelle (entspricht ochstufe π „0“) der zugehörige Außenkreis der entsprechenden Kochstelle jederzeit abgeschaltet werden. Ein aktivierter Außenkreis wird durch eine zusätzliche LED angezeigt. Das erneute Betätigen der Mehrkreistaste schaltet den/die Au§enkreis/e jederzeit wieder zu, die zugeordneten LED´s leuchten wieder (Toggel-Funktion). Sollte eine andere Kochstelle, als die auf der der Mehrkreis vorhanden ist, selektiert sein, so wird nach Betätigen der Mehrkreistaste der Mehrkreisstatus geändert und alle Kochstellen deselektiert (der Dezimalpunkt erlischt). Verhalten derZweikreisabschaltung: Ist der anzusteuernde Heizkörper ein Dreikreisheizkörper, so wird folgender Ablauf eingehalten:

• Ein erstes Betätigen der Mehrkreistaste schaltet die äußere Zone aus und die obere LED erlischt.

• Ein zweites Betätigen der Mehrkreistaste schaltet den mittleren Kreis ab (auch die untere LED wird dunkel geschaltet).

• Ein drittes Betätigen schaltet den mittleren Kreis wieder zu. Ein weiteres Betätigen schaltet den dritten Kreis ebenfalls wieder zu und die entsprechenden LEDs wieder hell. Akustische Rückmeldung (Summer) Folgende Aktivitäten während des Betriebes der Steuerung werden akustisch über einen Summer rückgemeldet:

• regulärer Tastendruck durch kurzen Ton

• Dauerbetätigung von Tasten über eine längere Zeit hinaus (_ 10 s ) durch längeren, intermittierender Ton. Timer-Funktion (optional) Die Timer-Funktion ist in zwei Ausführungen realisiert:

• Stand Alone-Timer 1..99 min: akustisches Signal bei Zeitablauf (=„Eieruhr“). Diese Funktion steht nur im ausgeschalteten Betrieb zur Verfügung, also solange auf dem Kochfeld nicht gekocht wird.

• Kochstellen-Timer 1..99 min: akustisches Signal bei Zeitablauf, vier abzuschaltende Kochstelle sind frei programmierbar. Timer als Eieruhr (Stand-Alone):

• Ist die Steuerung im Auszustand, kann durch Betätigen der Timer- Taste der Stand- Alone-Timer aktiviert werden. In der Timer- Anzeige wird “00“ angezeigt. Durch Betätigen der Power-Taste wird die Steuerung in den Stand-by Zustand geschaltet und der Stand-Alone- Timer abgeschaltet.

• Einstellbereich (0-99min), Einstellmöglichkeit in 1er Schritten über eine beliebige Taste beginnend mit 1 aufwärts bis 99 (Endanschlag) oder Minus-Taste beginnend mit 99 abwärts bis 0 (Endanschlag)

• Bei kontinuierlicher Betätigung der Plus- oder Minus-Taste erfolgt eine dynamische Erhöhung der Verstellgeschwindigkeit bis zu einem Maximalwert ohne Signalton.

• Nach einem zwischenzeitlichen Loslassen der Plus- oder Minus- Taste beginnt die Verstellgeschwindigkeit wieder von einem (niedrigen) Anfangswert.

• Einstellung erfolgt durch dauernd gedrückt halten der Plus- oder Minus-Taste oder im Tipp-Betrieb (mit Signalton) Nachder Timer-Einstellung beginnt läuft die Zeit ab der zuletzt vorgenommenen Einstellung an zurückzuzählen. Nach dem Ablauf der Zeit erfolgt ein akustisches Signal und die Timeranzeige blinkt. Das akustische Signal wird

• automatisch nach 2 Minuten und/ Oder

• durch Betätigung einer beliebigen Taste beendet. Danach wird das Blinken der Timeranzeige beendet und die Anzeige erlischt. Ausschalten/Verändern des Timers

• Der Timer kann jederzeit durch Betätigen der Timer- oder Minus- Taste (mit Signalton) verändert oder abgeschaltet werden. Abgeschaltet wird der Timer, indem man ihn über die Minus-Taste auf “0“ herabzählt oder indem man über das gemeinsame Betätigen der Timer und Minus-Taste den Timer direkt auf “0“ setzt. Die Timeranzeige bleibt für 6s auf Null stehen, bevor dieser abgeschaltet wird.

• Sollte die Steuerung über die Powertaste eingeschaltet werden, wird der Stand-Alone ebenfalls abgeschaltet. Timerprogrammierung auf Kochstellen Wird die Steuerung eingeschaltet, kann für jede Kochstelle ein unabhängiger Timer programmiert werden.

• Durch die Betätigung (Selektieren) einer Kochstellenselekt- Taste sowie nach Einstellung einer Kochstufe läßt sich durch anschließende Betätigung der Timer - Selekt - Taste, der Timer als Abschaltfunktion auf eine Kochstelle programmieren. Um den Timer herum sind vier LED´s angeordnet. Diese Anzeigen signalisieren für welche Kochstelle der Timer aktiviert wurde.

• Sobald der Timer selektiert wurde, blinkt die entsprechende Timer-LED und der Punkt in der Timeranzeige leuchtet. Wird anschließend wieder eine Kochstellenselektaste betätigt, erlischt der Punkt in der Timeranzeige und die LED blinkt nicht mehr.

• Beim Umschalten von einer Kochstelle auf eine andere, wird in der Timeranzeige immer der aktuelle Timerwert der jeweiligen Kochstelle dargestellt. Die durch den Benutzer eingestellten Timer anderer Kochstellen bleiben aber aktiv.

• Das weitere Einstellverhaltenentspricht dem STAND- ALONETIMER. Zum Erhöhen der eingestellten Zeit muss jedoch die PLUS-Taste der betroffenen Kochstelle verwendet werden.

• Nach Ablauf des Timers erfolgt ein akustisches Signal die Timeranzeige zeigt statisch “00.“ , die zugehörige Timer- Kochstellen-LED blinkt. Die programmierte Kochstelle wird abgeschaltet und es wird ein “H“, wenn sie heiß ist oder der Balken in der Kochstellenanzeige angezeigt. Das akustische Signal und das blinken der Timer-Kochstellen LED wird

• automatisch nach 2 Minuten und/oder

• durch Betätigung einer beliebigen Taste beendet. Die Timeranzeige erlischt.
