NorCook GH 6032 GBK - Cuisinière NODOR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Cuisinière NODOR NorCook GH 6032 GBK avec four à gaz, 4 foyers, finition en inox
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Capacité du four	60 litres
Type de cuisson	Gaz
Nombre de foyers	4 foyers à gaz
Utilisation	Contrôle de la température par thermostat, allumage automatique des foyers
Maintenance	Nettoyage facile grâce à la surface en inox, grilles amovibles
Sécurité	Système de sécurité pour la coupure de gaz, sécurité enfant
Informations générales	Énergie : Gaz, couleur : noir, garantie : 2 ans

FOIRE AUX QUESTIONS - NorCook GH 6032 GBK NODOR

La cuisinière NODOR NorCook GH 6032 GBK ne s'allume pas. Que faire ?

Vérifiez si la cuisinière est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Les plaques de cuisson ne chauffent pas correctement. Quelles peuvent être les causes ?

Vérifiez que les réglages de température sont corrects. Assurez-vous également que les casseroles et poêles sont compatibles avec votre cuisinière et en bon état.

La cuisinière émet un bruit étrange pendant son fonctionnement. Que faire ?

Un bruit peut être normal, mais si cela semble excessif, vérifiez que rien n'est bloqué dans les ventilateurs ou les éléments chauffants. Si le problème persiste, contactez le service client.

Comment nettoyer la surface de la cuisinière NODOR NorCook GH 6032 GBK ?

Utilisez un chiffon doux et un nettoyant non abrasif pour éviter de rayer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

La lumière de la cuisinière clignote. Que cela signifie-t-il ?

Un clignotement peut indiquer que la cuisinière est en mode sécurité ou que la température a dépassé un certain seuil. Consultez le manuel d'utilisation pour plus de détails.

Comment réinitialiser la cuisinière NODOR NorCook GH 6032 GBK ?

Débranchez la cuisinière pendant environ 5 minutes, puis rebranchez-la. Cela peut réinitialiser certains paramètres.

Y a-t-il une garantie pour la cuisinière NODOR NorCook GH 6032 GBK ?

Oui, vérifiez les documents fournis lors de l'achat pour connaître la durée de la garantie et les conditions spécifiques.

Où puis-je trouver des pièces de rechange pour ma cuisinière ?

Vous pouvez contacter le service client de NODOR ou consulter le site web officiel pour trouver des pièces de rechange.

La cuisinière dégage une odeur étrange lors de la première utilisation. Est-ce normal ?

Oui, cela peut être normal lors de la première utilisation. Il est conseillé de faire fonctionner la cuisinière à vide pendant quelques minutes pour éliminer les résidus de fabrication.

MODE D'EMPLOI NorCook GH 6032 GBK NODOR

merci et sincères félicitations pour le choix que vous avez fait.

Ce nouveau produit, développé avec soin et fabriqué avec des matières de toute première qualité, a été soigneusement rodé pour satisfaire toutes Vos exigences d'une cuisson parfaite.

Veuillez lire attentivement les instructions simples portées sur cette notice qui vous permettront d'obtenir d'excellents résultats dès la première utilisation. Nous vous souhaitons une entière et pleine satisfaction quant à l'utilisation de cet appareil moderne.

LE CONSTRUCTEUR

INDEX

MODÈLES COMPRENANT DES PILES

Garantie

Paquet

Installation et efficacité

NOTICE D'EMPLOI

Installation

Mode d'emploi

Entretien

MODALITÉS D'INSTALLATION

Installation

Connexion gaz

Branchement électrique

Caractéristiques injecteurs

CE PRODUIT EST CONÇU EXCLUSIVEMENT POUR USAGE DOMESTIQUE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DOMMAGES ET BLESSURES CAUSÉES PAR UNE INSTALLATION INCORRECTE OU PAR UN USAGE IMPROPRE, ERRONÉ OU ABSURDE.

NOTICE D'EMPLOI

Installation

Toutes les opérations relatives à l'installation (branchement électrique) doivent être effectuées par des spécialistes suivant les normes en vigueur.

Pour les instructions spécifiques, voir la partie qui concerne les modalités d'installation.

Mode d'emploi

Brûleurs à gaz (Fig. 1).

On allume le brûleur en approchant une petite flamme aux trous de sa partie supérieure en poussant et tournant dans le sens contraire des aiguilles d'une montre la manette correspondant jusqu'à faire coïncider l'aiguille avec la position de maximum. Quand le brûleur est en marche, régler la flamme selon la nécessité. La position de minimum se trouve à la fin de la rotation contraire au sens des aiguilles d'une montre.

Pour les modèles à allumage automatique tourner la manette comme indiqué ci-dessus, en poussant en meine temps le bouton spécial. Pour les modèles à allumage automatique/simultané (à une main), il suffit d'agir sur le bouton correspondant, comme il est indiqué ci-dessus. La décharge électrique entre la petite bougie et le brûleur allume le brûleur intéressé. Quand le brûleur est allumé, lâcher la manette, et regler la flamme selon nécessité.

Dans le cas de modèles doués de sûreté thermo-électrique, l'allumage du brûleur a lieu comme dans les cas décrits ci-dessus en appuyant à fond sur la manette placée à la position maximale pendant environ 3/5 secondes. Au moment où vous relâchez la manette, assurez-vous que le brûleur est allumé.

N.B.: - on Vous conseille d'utiliser des casseroles avec un diamètre proportionné aux brûleurs évitant que la flamme au maximum déborde de leur fond

- ne laissez jamais de casseroles vides sur le feu allumé

- n'employez pas d'ustensiles pour cuisson à grille sur les plans Crystal.

A la fin de la cuisson il faut fermer le robinet principal du conduit et/ou de la bouteille.

GAZ

* avec grille de reduction

La garantie (service de garantie) ne couvre pas les piles.

Le fabricant de la plaque de cuisson à gaz dégage toute responsabilité en cas de défaillance des piles.

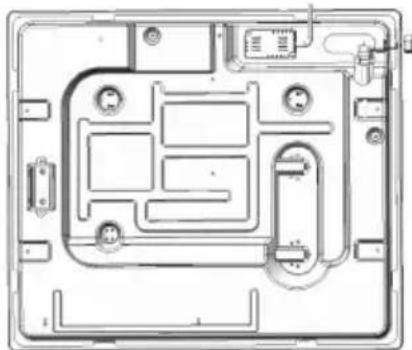

Paquet

Certains modèles sont livrés avec des piles (de type D, LR20 ou R20S, de 1,5 V) pour la fonction d'allumage automatique. Compartiment (dispositif) de logement de la pile situé derrière la plaque, en bas à gauche, représenté sur la figure.

Si la pile n'est pas fournie, celle-ci doit être achetée séparément.

Installation et efficacité

Avant de procéder à l'installation de la plaque de cuisson sur un plan de travail, insérer une pile (préter attention à l'orientation des pôles « + » et « - ») dans le compartiment prévu à cet effet représenté sur la figure et situé derrière la plaque, en bas à gauche.

Avant de fixer définitivement la plaque de cuisson à un plan de travail au moyen de mastic spécial à base adhésive (fournie), vérifier le bon fonctionnement de l'allumage automatique. Pour ce faire, appuyer sur n'importe quel bouton et le tourner dans le sens inverse des aiguilles d'une montre de manière à ce que le repère soit dirigé vers le symbole de la flamme. Attendre de jaillissement d'étincelles suivi des bruits de crépitement caractéristiques.

Si l'allumage automatique ne fonctionne pas correctement, s'assurer que la pile n'est pas épuisée et la remplacer si nécessaire.

Si le problème persiste, contacter le Service clientèle ou le Service de maintenance.

Entretien

Gaz/Électric

Avant de toute opération, débrancher l'appareil du réseau électrique. Pour assurer une longue vie a l'appareil il faut absolument effectuer de temps en temps un nettoyage général soigneux en gardant à l'esprit ce qui suit:

• les parties en vitre, acier et/ou émaillées doivent être nettoyées avec des produits appropriés (faciles à trouver ans les magasins) non abrasifs ni corrosifs. Eviter les produits qui contiennent du chlore (eau de Javel, etc.)
• éviter de laisser sur la table de travail des substances acides ou alcalines (vinaigre, sel, jus de citron, etc.)
• les orifices du bruleûr et les chapeaux (pièces mobiles du bruleur) doivent être fréquemment lavés avec de l'eau bouillante et du détergent, en ayant soin d'enlever tout incrustation, ensuite ils doivent être essuyés soigneusement, en contrôlant que tous les trous soient débouchés.
• les plaques électriques doivent être nettoyées avec un torchon humide et un peu huilées quand elles sont encore tièdes.
• les grilles inox du plan de travail après avoir été chauffées prennent une couleur bleuâtre qui ne deterieoure pas leur qualité. Pour leur rendre leur aspect original employer un produit un peu abrasif.

N.B.: - Le graissage éventuel des robinets doit être faite par des spécialités, qui doivent être appelés en cas d'anomalie de fon ctionnement. Contrôler de temps en temps l'état de conservation du conduit flexible d'alimenlalion gaz.

Si il y a des fuites remplacer immédiatement. Dans tous les cas ne pas oublier de la changer avant la date limite indiquée sur le tube.

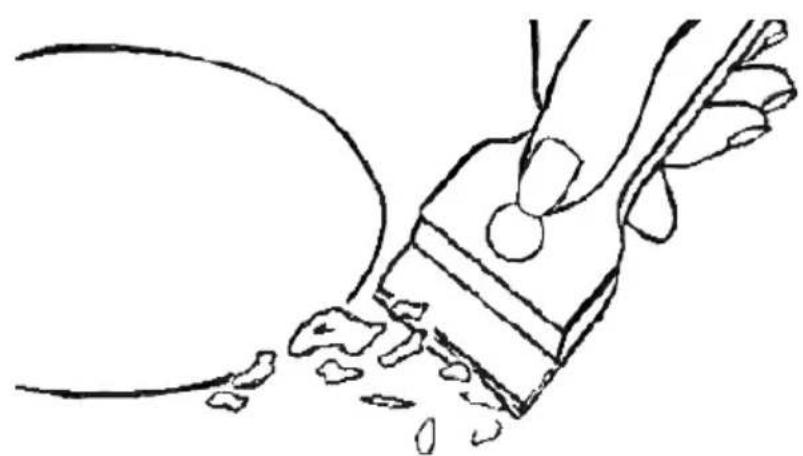

Entretien surface vitrocéramique

(Fig.-2) Avant tout enlever les restes de nourriture et les giclées de graisse de la surface de cuisson avec une paillette métallique. Nettoyer ensuite dans la zone chaude avec Sidol ou Stahfix et du papier de cuisine, rincer par de l'eau et essuyer avec un chiffon propre.

Les traces d'aluminium, d'objets en plastique, de sucre ou de nourriture très riche en sucre doivent être enlevés instamment da la zone chaude de cuisson par l'aide d'une paillette métallique pour éviter de possible dégâts à la surface du plan.

N'utiliser absolument pas d'éponges ou de torchons abrasifs; éviter aussi l'emploi de détergen ts chimiques agressifs comme Fornospray ou de dégraisseurs.

Ne pas utiliser de nettoyeurs à vapeur pour nettoyer le plan de cuisson.

Cet appareil n'est pas pourvu de dispositif d'évacuation des produits de la combustion. On doit donc l'installer dans des endroits suffisamment aérés suivant les dispositions des lois en vigueur. La quantité d'air nécessaire à la combustion ne doit pas elre inférieure à 2.0 m³/h pour chaque kW de puissance installer. Voir ableau puissances brûleurs.

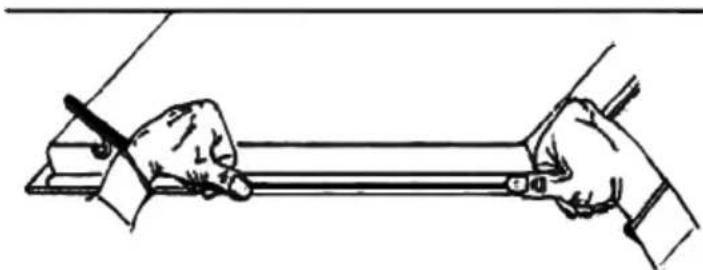

Positionnement

L'appareil est prévu pour être encastré dans un plan de travail comme indiqué dans la Avant d'installer le plan de cuisson, placer le joint d'étanchéité sur tout le périmètre de l'ouverture.

- l'installation a une connexion de terre efficace suivant les normes et les dispositions de loi en vigueur. La mise à terre est obligatoire aux tenues delà loi.

Si l'appareil n'a pas de câble et/ou de prise cor-respondante, ne utiliser que des câbles et des prises, selon les données indiquées sur la plaque signalétique et à la température de travail. Le câble ne devra jamais atteindre une température supérieure de 50°C à celle de l'ambiance.

Si on désire une connexion directe au réseau, il faut prévoir un dispositif de coupure omnipolaire avec une distance d'ouverture entre les contacts de 3 mm dimensionné pour la puissance absorbée et qui suit les normes en vigueur (le fil de terre de couleur jau-ne/vert ne doit pas être coupé par l'interrupteur). La prise ou l'interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l'appareil.

Le Constructeur décline toute responsabilité au cas où ces normes et les autre nonnes contre les accidents ne seraient pas observées.

Si le câble d'alimentation est endommagé, le remplacer par un câble neuf ou par un kit spécial fourni par le fabricant ou par le service après-vente.

L'emploi de silicone d'étanchéité est interdit. Seul le joint d'étanchéité fourni doit être utilisé.

L'utilisation de marmites en terre cuite et de diffuseurs est interdite.

CONNEXION GAZ

(Fig. 4) Effectuer la connexion de l'appareil à la bouteille ou à l'installation selon les prescriptions des normes en vigueur s'assurant à l'avance que l'appareil est réglé pour le type de gaz disponible. En cas contraire voir: "Adaptation à un type de gaz différent". Verifier aussi que la pression d'alimentation correspond aux valeurs du tableau: "Caractéristiques injecteurs".

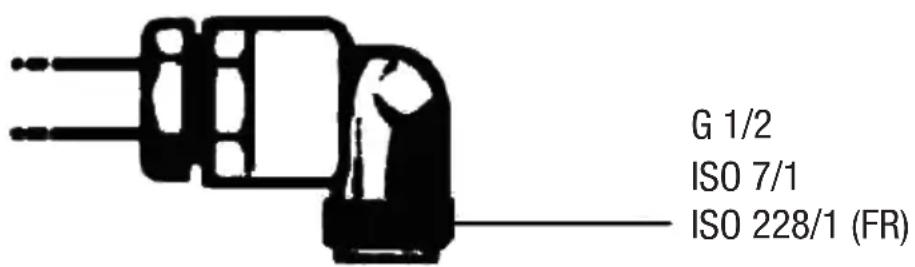

Branchement métallique rigide/semirigide

Effectuer le branchement avec des raccords à conduits métalliques (meme flexibles) de façon à ne pas provoquer de contraintes aux organes internes à l'appareil.

N.B.: - Quand l'installation est terminée, contrôler, avec une solution savonneuse, la parfaite etoncheité de tout le système de branchement.

G 1/2 ISO 7/1 ISO 228/1 (FR)

Fig. 4

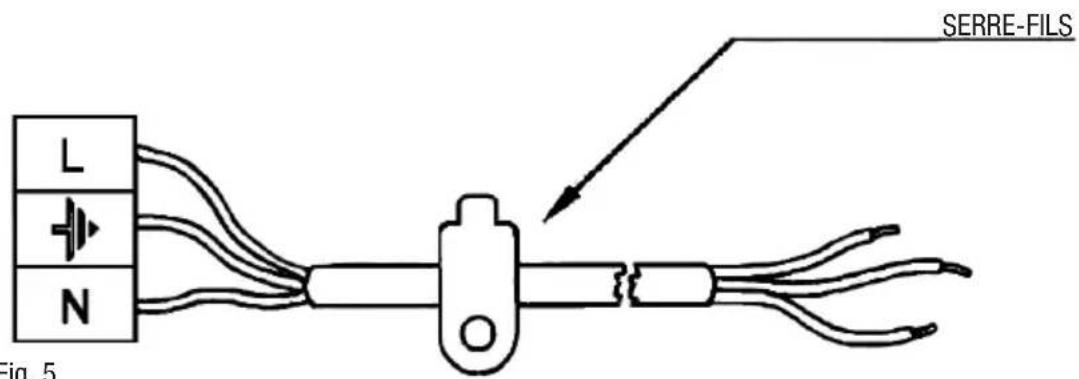

Branchement électrique

(Fig. 5) Avant d'effectuer le branchement électrique, s'assurer que:

- la tension de rinstallation électrique correspond au voltage indiqué sur la plaque signalélique appliquée au fond du plan;

SERRE-FILS Fig. 5

Fig. 5

- l'installation a une connexion de terre efficace suivant les normes et les dispositions de loi en vigueur. La mise à terre est obligatoire aux tenues delà loi.

Si l'appareil n'a pas de câble et/ou de prise cor-respondante, ne utiliser que des câbles et des prises, selon les données indiquées sur la plaque signalétique et à la température de travail. Le câble ne devra jamais atteindre une température supérieure de 50°C à celle de l'ambiance.

Si on désire une connexion directe au réseau, il faut prévoir un dispositif de coupure omnipolaire avec une distance d'ouverture entre les contacts de 3 mm dimensionné pour la puissance absorbée et qui suit les normes en vigueur (le fil de terre de couleur jau-ne/vert ne doit pas être coupé par l'interrupteur). La prise ou l'interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l'appareil.

Le Constructeur décline toute responsabilité au cas où ces normes et les autre nonnes contre les accidents ne seraient pas observées.

Si le câble d'alimentation est endommagé, le remplacer par un câble neuf ou par un kit spécial fourni par le fabricant ou par le service après-vente.

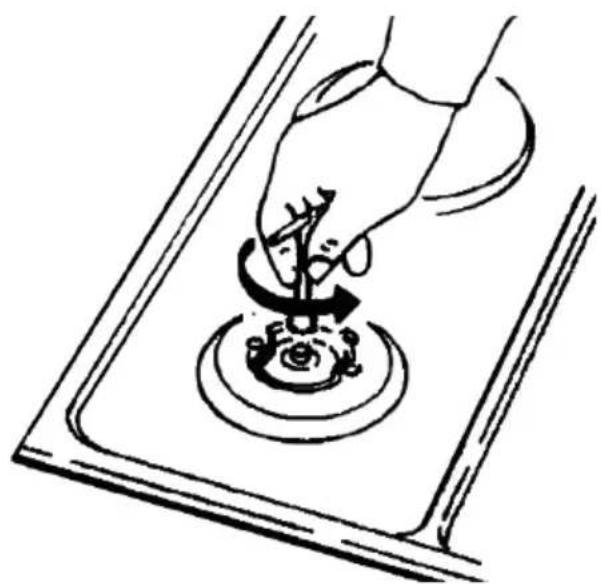

Adaptation à un différent type de gaz

(Fig. 6) Si l'appareil prévoit un type de gaz différent de celui d'alimentation disponible, on doit procéder:

- à la substitution des injecteurs (Fig. 6) avec ceux correspondants au type de gaz qu'il faut utiliser (voir tableau "Caractéristiques injecteurs").

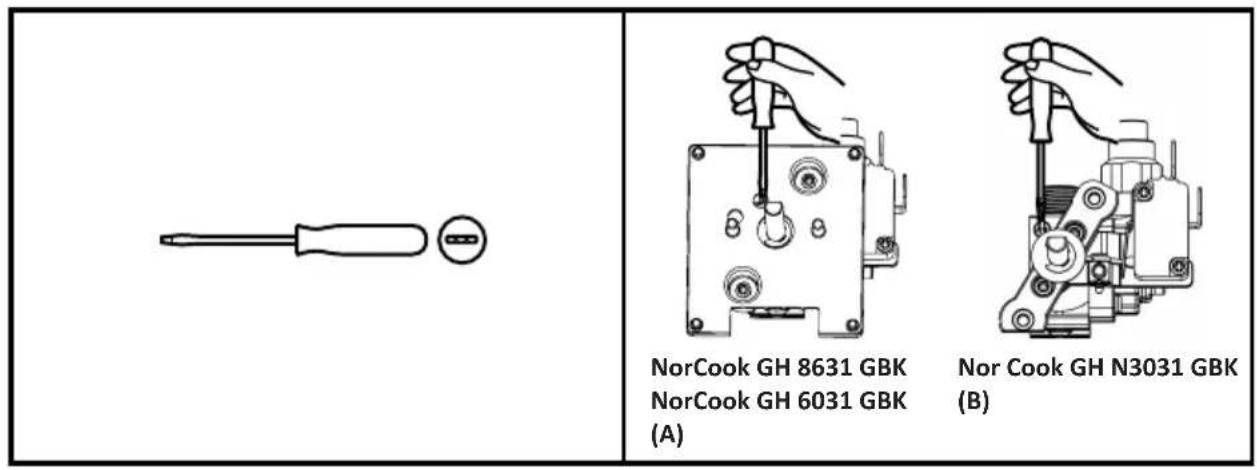

Réglage des brûleurs

ATTENTION : Le réglage décrit ne peut être effectué qu'avec des brû leurs utilisant du méthane gazeux et des mélanges méthane/azote (le cas échéant), et la vis doit être complètement serrée dans le sens des aiguilles d'une montre sur les brû leurs utilisant du GPL.

ATTENTION : La position minimale des brû leurs DOIT être réglée uniquement par un technicien gaz qualifié

NorCook GH 8631 GBK NorCook GH 6031 GBK (A) Nor Cook GH N3031 GBK (B)

(A)

1. Détachez le verre de la plaque de cuisson à gaz.
2. Retirez le diffuseur de lumière.
3. Retirez le panneau de commande.

ATTENTION : Coupez l'alimentation avant de retirer le panneau de commande.

Réglage de la position « MINIMUM » des brûleurs.

Pour régler la position minimale des brûleurs, suivez la procédure décrite ci-dessous :

1. Allumez le brûleur et tournez le bouton jusqu'à sa position MINIMUM (petite flamme).
2. Retirez le bouton du brûleur et tournez la vis de fixation vers la droite ou la gauche jusqu'à ce que la flamme du brûleur soit réglée de la manière la plus appropriée au MINIMUM et reste stable.
3. Assurez-vous que la flamme ne s'éteint pas lorsque vous passez rapidement de la position MAXIMUM à la position MINIMUM.

(cm)(cm)
RRL1L1	L2L2L3L3L4L4
1166441	0107070

L1 L2 L4 W D L3

Fig. 8

II2H3+

CARACTÉRISTIQUES INJECTEURS
BRULEUR A GAZ	TIPO	PRESION	INJECTEURS	CONSUMO		DEBIT THERMIQUE NOMINAL
		mbar	1/100mm	g/h	l/h	Kw	Kcal/h
Auxiliaire	G 20	20	74	-	95	1,00	860
	G30/G31	28	51	73	-	1,00	774
Sémirapide	G 20	20	98	-	167	1,75	1617
	G30/G31	28	69	127	-	1,75	1617
Rapide	G 20	20	114	-	238	2,50	1720
	G30/G31	28	81	182	0	2,50	2064
Fast	G 20	20	124	-	286	3,00	2451
	G30/G31	28	88	218	0	3,00	2924

Commande à distance de la hotte

IMPORTANT : Cette section ne s'applique que si vous avez également acheté une hotte compatible dotée d'une capacité de radiofréquence (RF). Contactez la ligne d'assistance client indiquée à la fin de ce manuel pour connaître les modèles compatibles.

01 Avant la première utilisation

Ce modèle de plaque de cuisson à gaz et un modèle de hotte compatible doivent être couplés par radiofréquence (RF) avant que la commande à distance ne puisse être utilisée.

Une fois connectée, la puissance de sortie de la plaque de cuisson à gaz contrôlera le taux d'extraction de la hotte.

02 Pour configurer la connectivité

1. Assurez-vous que la table de cuisson et la hotte sont éteints.
2. Mettez la hotte en mode couplage. Pour ce faire, veuillez lire attentivement le manuel d'instructions de la hotte.
3. Appuyez sur l'un des boutons de commande pendant environ dix secondes pour connecter la table de cuisson à la hotte. Le thermocouple émettra alors un clic constant.

Une fois la connexion effectuée, la table de cuisson affichera l'icône de connectivité RF sur le verre pour indiquer que la table de cuisson et la hotte sont couplées. Si elle n'est pas confirmée par la hotte, la connexion n'est pas correctement établie, m me si l'ic ne de la table de cuisson est activée.

IMPORTANT : L'opération de connectivité ci-dessus doit être terminée dans les deux minutes suivant la mise sous tension de la hotte. En cas d'échec, éteignez la hotte et la table de cuisson, attendez une minute et essayez de les connecter à nouveau.

03 Utilisation de la fonction de connectivité

Le taux d'extraction de la hotte variera en fonction de la puissance totale sélectionnée sur la table de cuisson, comme indiqué dans le tableau. Chaque zone de cuisson de la table de cuisson a une puissance nominale maximale de 6.

Niveaux de la table cuisson	de Commande hotte6 vitesses	Commande hotte5 vitesses	Commande hotte4 vitesses	Commande hotte3 vitesses
PLAQUE DE CUISSONÀ GAZ RF	VITESSE DEFONCTIONNEMENT
1 à 2	1_re	1_re	1_re	1_re
3 à 4	2e 1re 1re	1re
5 à 6 3e 2e 2e 2e
7 à 9 4e 3e 2e 2e
10 à 12	5_e	4_e	3_e	3_e
> 12	6e 5e 4e	3e

Si les commandes de la hotte sont forcées manuellement lorsque la table de cuisson et la hotte sont liées, la hotte fonctionnera pendant cinq minutes sur ce réglage manuel avant d'être à nouveau commandée par la table de cuisson.

Pour reconnecter immédiatement la hotte et la table de cuisson, appuyez en même temps sur les touches Timer et Light de la hotte.

04 Arrêt de la fonction de connectivité

1. Éteindre la plaque de cuisson à gaz permet de mettre fin à la connectivité avec la hotte, mais celle-ci se rétablira automatiquement lorsque la table de cuisson sera rallumée.
