MODE D'EMPLOI S36MT2E5A PANASONIC

Avant d'utiliser l'appareil, liquez ce mode d'emploi dans son intégralité et conservez-le pour toute reférence ultérieure.

ESPANOL

18~25

Nous vous remercions d'avoir fait l'acquisition de ce produit Panasonic. Ce produit est une unité interieure de climatiseur commercial. Instructions d'installation jointes.

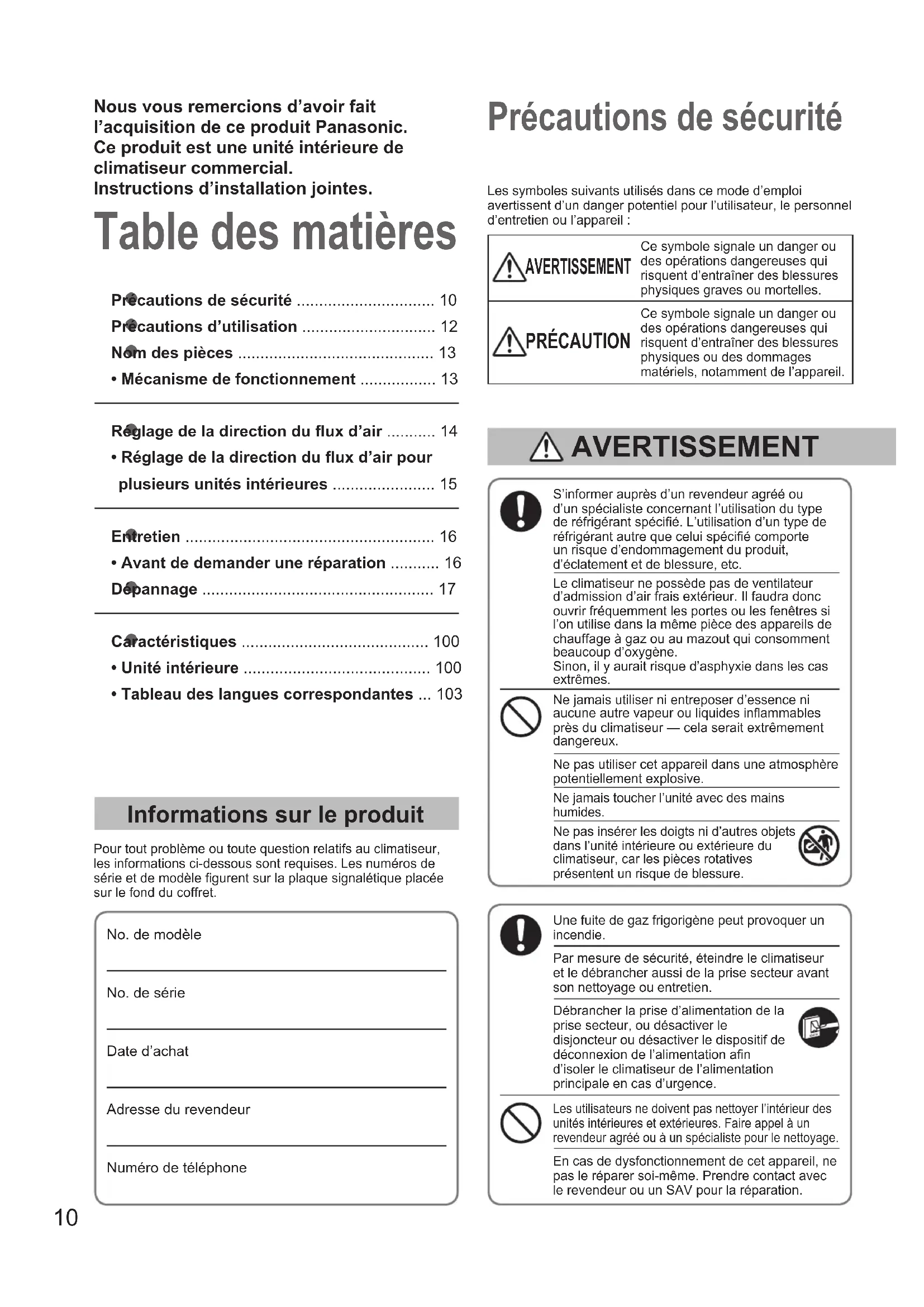

Table des matières

Precautions de sécurité 10
Precautions d'utilisation 12
Nom des pieces 13
- Mécanisme de fonctionnement 13

Reglage de la direction du flux d'air 14

• Réglage de la direction du flux d'air pour plusieurs unités interieures 15

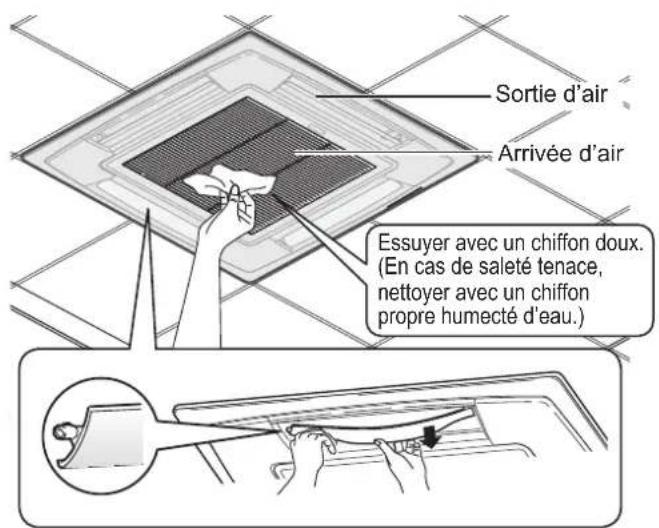

Enretien 16
Avant de demander une réparation 16
Depannage 17

Cactéristiques 100

Unité intérieure 100
Tableau des langues correspondantes ... 103

Informations sur le produit

Pour tout problème ou toute question relatifs au climatiseur, les informations ci-dessous sont requises. Les nombres de série et de modele figurent sur la plaque signalétique placee sur le fond du coffret.

No. de modulo

No. de série

Date d'achat

Adresse du revendeur

Numero de téléphone

Précautions de sécurité

Les symboles suivants utilisés dans ce mode d'emploi avertissant d'un danger potentiel pour l'utilisateur, le personnel d'entretien ou l'appareil :

AVERTISSEMENT

Ce symbole signale un danger ou des opérations dangereuses qui risquent d'entrainer des blessures physiques graves ou mortelles.

PRECAUTION

Ce symbole signale un danger ou des opérations dangereuses qui risquent d'entrainer des blessures physiques ou des dommages matériels, notamment de l'appareil.

AVENTISSEMENT

S'informer auprès d'un revende agrée ou d'un spécialiste concernant l'utilisation du type de réfrigerant spécifique. L'utilisation d'un type de réfrigerant autre que celui spécifique comporte un risque d'endommagement du produit, d'éclatement et de blessure, etc.

Le climatiseur ne possede pas de ventilateur d'admission d'air frais extérieur. Il faudra donc ouvrir frequentlyment les portes ou les fenêtes si I'on utilise dans la meme piece des apparils de chauffage a gaz ou au mazout qui consomment beaucoup d'oxygène.

Sinon, il y aurait risque d'asphyxie dans les cas extrêmes.

Ne jamais utiliser ni entreprises d'essence ni aucune autre vapeur ou liquides inflammables pres du climatiseur — cela serait extrémement dangereux.

Ne pas utiliser cet apparéil dans une atmophère potentiellement explosive.

Ne jamais toucher l'unité avec des mains humides.

Ne pas insérer les doigts ni d'autres objets dans l'unité interieure ou extérieure du climatiseur, car les pieces rotatives presentent un risque de blessure.

Une fuite de gaz frigorigène peut provoquer un incendie.

Par mesure de sécurité, eteindre le climatiseur et le débrancher aussi de la prise secteur avant son nettoyage ou entretien.

Débrancher la prise d'alimentation de la prise secteur, ou désactiver le disjoncteur ou désactiver le dispositif de déconnexion de l'alimentation afin d'isoler le climatiseur de l'alimentation principale en cas d'urgence.

Les utilisateurs ne doivent pas netoyer l'intérieur des unités intérieures et extérieures. Faire appel à un revendeur/agree ou à un spécialiste pour le nettoyage.

En cas de dysfonctionnement de cet apparéil, ne pas le réparer soit même. Prendre contact avec le revendeur ou un SAV pour la réparation.

Actions interdites Points

erver

• Lire attentivement ce mode d'emploi avant de faire fonctionner le climatiseur. Si I'on rencontres des difficultés ou des problèmes, consulter le revendeur.
• Le climatiseur est conçu pour creer un environnement comfortable chez soi. Ne l'utiliser qu'aux fins pour lesquelles il a été prévu, en suivant les instructions de ce mode d'emploi.

Prévoir une prise électriche à utiliser exclusivement pour chaque unité, et prévoir un dispositif de déconnexion de l'alimentation, un disjoncteur et un disjoncteur de fuite pour la protection contre surintensité de courant dans la ligne exclusive.

Prévoir une prise secteur électrique exclusive pour chaque unité, et un moyen de déconnexion totale de l'alimentation ayant une séparation de contact sur tous les pôles doit être incorpore au câblage fixe conformément aux normes de câblage.

Pour éviter les risques possibles d'une défaillance d'iso1ation, l'unité doit être mise à la terre.

Ne pas utiliser de cordon, de rallonge ou de cordon non spécifique afin d'éviter tout risque de surchauffe et d'incendie.

Cesser d'utiliser le produit lorsqu'une anomalie ou defaillancequelconque se produit et debrancher la fiche d'alimentation ou mettre hors tension l'interrupteur et le disjoncteur. (Risque de fume/incendie/decharge electrique) Exemples d'anomalie ou defaillance:

L'ELCB se déclenché féquement.
Le produit ne se met parfois pas en marche lorsqu'il est mis sous tension.
L'alimentation est parfois déconnectée lorsque le cordon est bouge.
- Une oedur de brûlé ou un bruit anormal est détecté pendant le fonctionnement.
Le corps est de formé ou anormalement chaud.
Fuite d'eau de I'unité interieure.
Le cordon d'alimentation ou la prise deviennent anormalement chauds.
- La vitesse du ventilateur ne peut pas etre controllee.
L'unité s'arrête de fonctionner immédiatement même si elle est activée pour opérer.
Le ventilateur ne s'arrête pas même si l'opération est arrêté.

Contacter immédiatement le revendeur local pour un entretien/réparation.

PRECAUTION

Cet apparéil est conçu pour être utilisé par des utilisateurs expériements ou confirmés en magasin, dans l'industrie légère et dans les fermes, ou pour une'utilisation commerciale par les profanes.

Cet apparéil peut être utilisé par des enfants à partir de 8 ans et des personnes aux facultés physiques, sensorielles ou mentales diminuées ou sans expérience ni expertise sous la surveillance d'unadulte ou s'ils ont reçu des instructions concernant l'utilisation sécuritaire de l' apparéil et s'ils comprendnent les risques encourus.

Placer l'alarme incendie et la sortie d'air à au moins 1,5 m de l'unité.

Ne pas trop refroidir ou chauffer une piece ou se trouvent des bébé ou des malades.

Ne pasmettreleclimatiseur sous et hors tension à I'aide de l'interrupteur d'alimentation du systeme. Utiliser le bouton de marche/arrêt de fonctionnement (ON/OFF).

Ne rien introduire dans la sortie d'air de l'unité extérieure. Cela est très dangereux, car le ventilateur marche à grande vitesse.

Ne pas toucher l'arrivée d'air ou les ailettes coupantes en aluminium de l'unité extérieure. Il y a un risque de blessure.

Ne pas s'asseoir ou monter sur l'unité. Il y a un risque de chute accidentelle.

Ne pas introduire d'objet dans le BOITIER DU VENTILATEUR. Il y a un risque de blessure et l'unité pourrait être endommagée.

NOTIFICATION

• Il se peut que le compresseur s'arrête parfois pendant des orages. Ceci n'est pas une panne mécanique. L'appareil redémarre automatiquement après quelques minutes.
• Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine.

Information importante concernant le réfrigérant utilisé

Ce produit contient des gaz à effet de serre fluores relevant du Protocole de Kyoto. Ne laissez pas s'échapper les gaz dans l'atmosphère.

Type de réfrigerant: R410A

Valeur GWP(1): 1975

(1) GWP = potentiel de rechauffement de la planete

Des inspections périodiques des fuites de réfrigerant peuvent être requises selon la législation européen ou locale.

Prière de contacter un revendeur local pour de plus amples informations.

Précautions d'utilisation

Installation

Cclimatiseur doit etre instalé par un technicien qualifié et conformément aux instructions fournies avec l'appareil. Avant de proceder à l'installation, vérifier que la tension secteur du local d'utilisation (bureau ou habitation) est la même que celle indiquée sur la plaque signalétique.

AVENTISSEMENT

Éviter les endroits suivants pour l'installation.

Endroits ou de la fumée ou des gaz inflammables sont prêents. Endroits à la température extrémement élevé, comme une serre.

Endroits ou sont places des objets générant une chaleur excessivement élevé.

Attention :

Éviter d'installer l'unité extérieure dans un endroit qui risque d'être aspergé d'eau de mer ou dans un environnement sulfureux, par exemple à proximité d'une source thermale. (Pour protégger le climatiseur de toute corrosion)

Câblage

Tous les cables doivent respecter les codes électriques locaux. (Pour les détails, consulter le revendeur ou un électricien qualifié.)

Chaque unité doit être correctement mise à la terre avec un fil de terre (ou de masse) ou au moyen d'un cablage d'alimentation.

Les raccordements devont etre confiés a un electricien qualifie.

Préparatifs de fonctionnement

Mettre le climatiseur sous tension 5 heures avant de le faire fonctionner.

(pour lechauffer) Laisser sous tension pour un usage continu.

REMARQUE

Débrancher la prise d'alimentation de la prise secteur, ou désactiver le disjoncteur ou désactiver le dispositif de déconnexion de l'alimentation afin d'isoler le climatiseur de l'alimentation principale lorsqu'il n'est pas utilisé pendant longtemps.

Conditions de fonctionnement

Utiliser ce climatiseur dans la plage de température suivante.

Unitéextérieure	Plage de températureintérieure	Plage de températureextérieure
mini (type LE1)
Refroidissement	14°C ~25°C (*TBH) -	10°C 46°C (*TBS)
Chauffage 16°C ~30°C (*TBS)	20°C 18°C (*TBH)
2 VOIES (type ME1)
Refroidissement	14°C ~25°C (*TBH) -	10°C 46°C (*TBS)
Chauffage 16°C ~30°C (*TBS)	25°C 15°C (*TBH)
3 VOIES (type MF2)
Refroidissement	14°C ~25°C (*TBH) -	10°C 46°C (*TBS)
Chauffage 15°C ~30°C (*TBS)	20°C 18°C (*TBH)
Refroidissementet Chauffage	- -10°C 24°C (*TBS)

TBS: Température Boule Sèche
TBH : Température Boule Humide

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et Electroniques usages

Apposé sur le produit lui-même, sur son emballage, et/ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et apparèels électriques et électroniques usages doivent être séparés des ordures menagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des apparèils usages, veuillus les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En eliminant piles et apparéls usages conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protégger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usages, veuillez vous renseigner auras de votre mairie, du service municipal d'enlevement des déchets ou du point de vente ou vous avez acheté les articles concernés.
Le non-respect de la réglementation relative à l'éliminatio des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union europeenne
Si vous souhaitez vous defaire de pieces d'équipement électrique oulectronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union française] Ce pictogramme n'est valide qu'à l'intérieur de l'Union française. Pour connaître la procédure applicable dans les pays hors Union française, veuillageux renseigner au-dessus des autorités locales compétentes ou de leur distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre):

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Nom des pieces

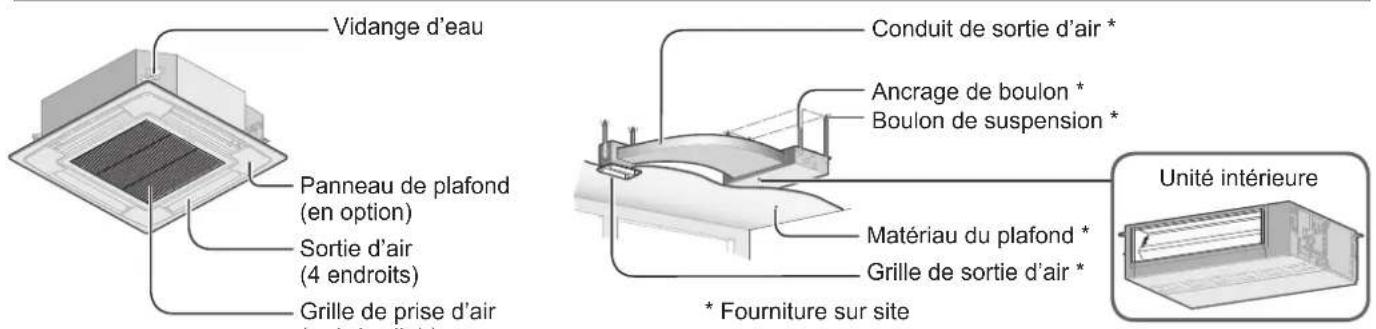

UNITE INTÉRIEURE
Type F2 (Conduit discreet)

(Pour toutes les unités interieures)

Telécommande de minuterie

No. de modulo CZ-RTC2

Pour toutes les unités interieures

Télécommande cablee haut de gamme

No. de modulo CZ-RTC3

Pour toutes les unités interieures

Lire le mode d'emploi accompagnant la télékomande.

Mécanisme de fonctionnement

Performance de chauffage

Etant donne que ce climatiseur utilise l'air externe pour le chauffage, ses performances de chauffage declinent a mesure que la température externe diminue.

(En raison du système à pompe de chaleur)

Dans ce cas, utilisez un autre apparéil de chauffage.

égivrage

Ceillage peut demarrer un processus de dégivrage pour faire fondre le givre qui s'est formé sur l'unité extérieure.

① Le dégivrage démarre:Le ventilateur de l'unité intérieure s'arrête (ou la vitesse ralentit considérablement).

→（STANDBY）apparait.

2 Le chauffage reprend après quelques minutes : Le ventilateur de I'unité interieure reste arrêté (ou il tourne à une vitesse très lente) jusqu'à ce que la bobine de l'échangeur de chaleur interieur chauffe suffiSAMMENT.

(STANDBY)s'affiche.

3Le degivrage est terminé: Le ventilateur de l'unité interieure se met a fonctionner.

(STANDBY) disparait.

■nctionnement séchage (« DRY »)

Une fois que la température de la salle atteint le niveau réglé, l'unité extérieur se met automatiquement en marche/arrêt pour la maintainir à ce niveau.

Lorsque l'unité extérieure est eteinte, le ventilateur de I'unité interieure s'arrête aussi.

(Pour empêcher l'humidité dans la pierce d'augmenter davantage)

Lorsque la température de la salle est susceptible d'atteindre le niveau régle, la vitesse du ventilateur est automatiquement régée sur « brise » (léger vent).

Le fonctionnement du séchage (« DRY ») n'est pas possible si la température extérieure est de 15^ ou moins.

Cas de coupure de courant pendant que l'unité est en marche

Lorsque l'unité recommence automatiquement à fonctionner après une panne de courant provisoire, les mêmes réglages qu'avant la panne sont utilisés.

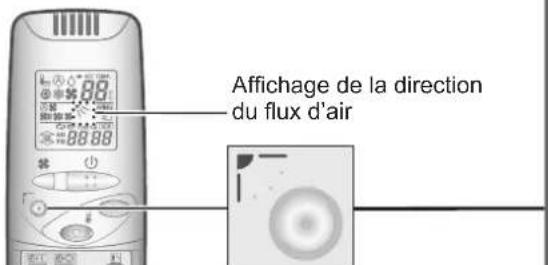

Réglage de la direction du flux d'air

Cette section est décrite dans le mode d'emploi suivant la télécommande de minuterie (CZ-RTC2).

En ce qui concerne la télécommande cablee haut de gamme (CZ-RTC3), consulter le mode d'emploi accompagnant le modele CZ-RTC3.

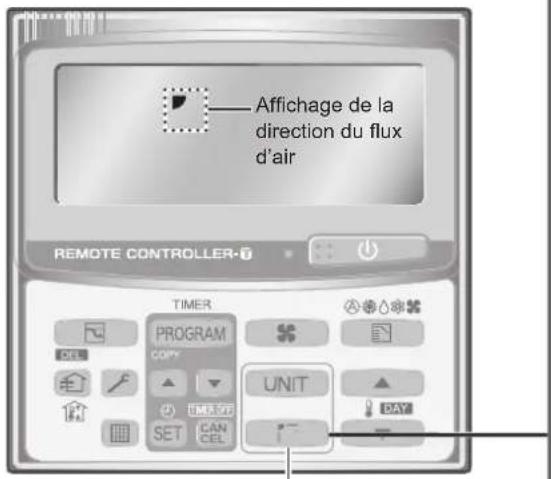

Réglage du mouvement ascendant et descendant de la direction du flux d'air

■ilisation de la télécommande de minuterie

Bouton « FLAP »

■ilisation de la télécommandes sans fil

Bouton « FLAP »

flux d'air souhaitation.

ouvement de balancement du volet

Apparait lorsque le balancement est arrêté

Appuyer sur le bouton pendant le balancement du volet permet d'arreter le volet dans la position souhaite.

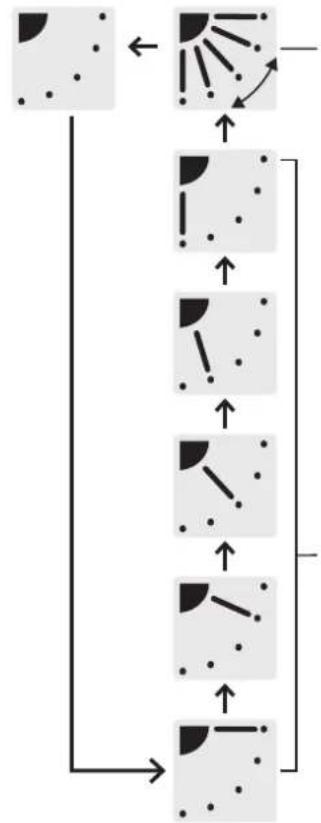

blet fixe (5 niveaux)

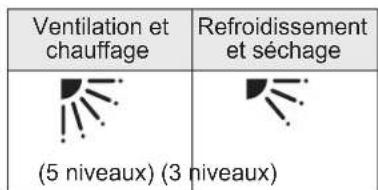

Sens de circulation verticale de l'air recommandé

Placer le volet vers le bas pour le chauffage. (En le plaçant vers le haut, l'air chaud ne peut pas atteindre le sol.)

Place le volet vers le haut pour le refroidissement. (En le plaçant vers le bas, de la condensation peut tomber sur le sol.)

HEAT COOL	/ DRY FAN
Recommmandé	Recommmandé	Fixé sur cette position

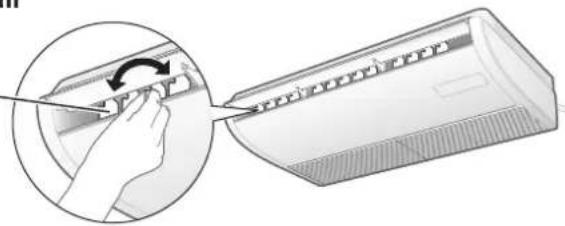

Eglage du sens de circulation horizontale de I'air

(Manuel)

Déplacer manuellement les aubes de circulation horizontal de l'air pour les régler.

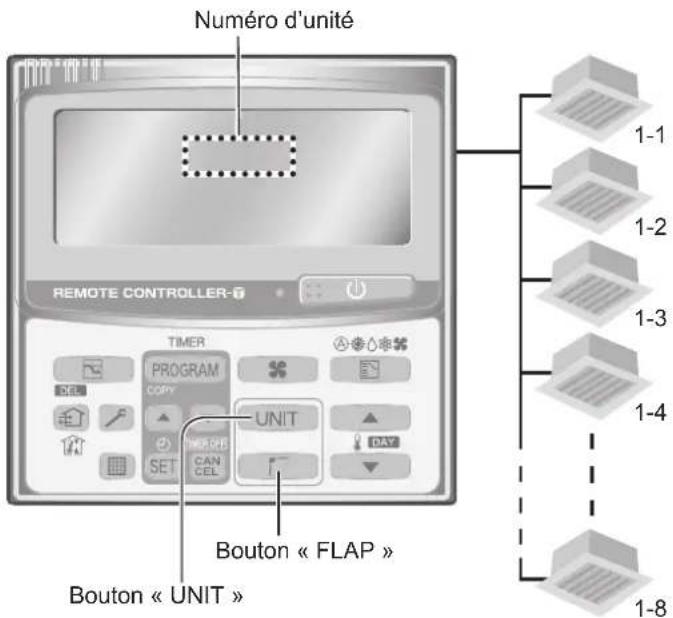

Réglage de la direction du flux d'air pour plusieurs unités intérieures (telecommande de minuterie uniquement)

Lorsque plusieurs unites interieures sont commandees avec 1 telecommande, la direction du flux d'air peut etre reglee individuellement pour chaque unite interieure ou simultanement pour toutes les unites.

Un maximum de 8
unités intérieures
peuvent être
connectées.

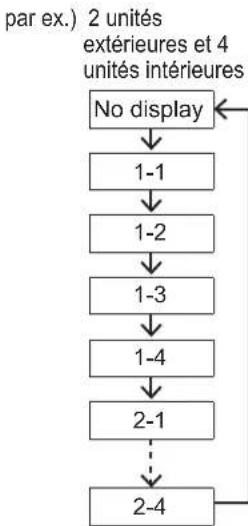

brs du réglage individuel de la direction du flux d'air de chaque unité interieure

1 Appuyer sur pour selectionner le numero de I'unité a regler.

par ex.) 1 unité extérieur et 8 unités interieures

2 Appuyer sur pour selectionner la direction de flux d'air souhaitee.

Drs du réglage simultané de la direction du flux d'air de toutes les unités interieures

1 Appuyer sur pour selectionner No display

2 Appuyer sur pour selectionner la direction de flux d'air souhaitee.

Attention :

Ne jamais déplacer manuellement le volet contrôle par la télécommande (volet de circulation d'air vertical).

REMARQUE

Lo que le climatiseur est mis hors tension, le volet se déplace automatiquement dans le sens de fermeture. Le volet (volet de circulation d'air vertical) se déplace vers le haut lorsque le climatiseur est mis en attente chauffage. Le balancement du volet commence à la fin d'attente du chauffage, mais « Swing » (balancement) est indiqué sur la télécommande même pendant l'attente de chauffage.

Conseils pour economiser de l'énergie

Éviter

Nepas bloquer I'entree ni la sortie de I'air de I'unité. (Si I'une ou I'autre sont obstruées, I'unité ne fonctionnera pas bien et peut entraîner un dysfonctionnement.)

Pendant l'opération de refroidissement, utiliser des rideaux ou des stores pour empêcher la lumière directe du soleil de pénétrer dans la pierce.

faire

Le filtré à air doit toujours être propre. (Un filtré bouché affectera la performance de l'unité.) → « Entretien » (P. 16) Pour évitier que l'air climatisé ne s'échappe, fermer les fenêtes, les portes et toute autre ouverture.

Entretien

Unité intérieure (par ex., type U1)

Laver le volet pour la sortie d'air avec de l'eau.

(Type U1 uniquement)
Veiller à arrêté le fonctionnement au préalable.
- Àprous le lavage à l'eau, le laisser sécher et le fixer sur l'unité en s'assurant que la flèche est orientée vers le haut.

AVENTISSEMENT

Par mesure de sécurité, eteindre le climatiseur et le
debrancher de la prise secteur avant son nettoyage. (Autrement, une decharge electrique ou des blessures
pouraient survenir, car le ventilateur tourne a grande
vitesse.)
Noas verser d'eau sur I'unite interieure. (Cela pourrait abimer les composants internes et
provoquer une decharge electrique.)

PRECAUTION

Ne jamais utiliser de solvants ou de produits chimiques corrosifs. De plus, ne pas essuyer les pieces en plastique avec de l'eau très chaude. (Cela pourraitdéformer ou décolorer l'unité.)
Cartains bords métalliques et les ailettes sont coupants.
Prendre garde lorsqu'on les nettoie.
(Blessure possible.)
Utiliser un escabeau ou une échelle stable lors du nettoyage d'une unité interieure installée en hauteur.

La bobine interne et les autres composants de l'unité extérieure doivent être régulièrement nettoyés.

• Consultant le revendeur ou un service après-vente.

Avant de demander une réparation

Symptôme Cause Remède
Le climatiseur ne fonctionne pas, bien qu'il soit sous tension.	Panne de courant ou après une panne de courant	Appuyer sur le bouton ON/OFF sur la télécommande.
	Le bouton de fonctionnement (alimentation) est sur OFF.	• Si le disjoncteur est étéint, l'allumer. • Si le disjoncteur s'est déclenché, consulter le revendeur sans l'allumer.
	Un fusible a sauté. Contacter le revendeur.
Médiocre performance du refroidissement ou du chauffage	L'arrivée d'air ou la sortie d'air des unités intérieure et extérieure est bouchée par de la poussière.	Enlever la poussière.
	Le régulateur de vitesse de l'air est placé sur « Faible ».	Le placer sur « Élevé » ou « Fort ».
	Réglages de la température incorrectly	Voir « Consels pour économique de l'énergie ».(P. 15)
	La pièce est exposée aux rayons directs du soleil en mode de refroidissement.
	Des portes ou des fenêtres sont ouvertes.
	Le filtre à air est bouché. Voir « Entretien ».	(P. 16)
	Il y a trop de sources de chaleur dans la pièce en mode de refroidissement.	Utiliser peu de sources de chaleur et pendant un bref instant.
	Il y a trop degens dans la pièce en mode de refroidissement.	Baisser le réglage de température ou le placer sur « Élevé » ou « Fort ».

Si le climatiseur ne fonctionne pas correctement même après avoir vérifié chacun des points de « Avant de demander une réparation » et « Dépannage »

Arter immediatement le fonctionnement et couper l'alimentation. Contacter ensuite le revendeur et lui indiquer le numero de série et les symptomes. Indiquer également la marque d'inspection et les lettres E, F, H, L, P avec les nombres qui apparaissent sur l'écran LCD de la télécommande.

Nojamais essayer de reparer soi-meme le climatiseur, car ceci presente un danger tres eleve pour l'utiliser.

Dépannage

Vérifier avant de nous contacter ou de demander une réparation.

Symptôme Cause / Remède
Bruit	Un bruit comme de l'eau qui coule est entendu pendant ou après le fonctionnement.
	Un bruit de craquement est entendu pendant ou après le fonctionnement.
Odeurs de l'air évacué pendant le fonctionnement.
Des gouttes de condensation s'accumulant à proximate de la sortie d'air pendant le refroidissement.
De la buée se forme pendant le refroidissement.
De la buée se forme pendant le chauffage.
Le ventilateur tourne pendant un moment même alors que le climatiseur ne fonctionne pas.
Direction du flux d'air	La direction du flux d'air change pendant le fonctionnement. La direction du flux d'air ne peut pas être réglée. La direction du flux d'air ne peut pas être modifiée.
	Le volet rouge plusieurs fois après le changement de la direction.
De la poussière est évacuée.
À la première utilisation à vitesse élevée, il se peut que le ventilateur tourne parfois plus vite que la vitesse de réglage. (3 à 30 minutes)
Ne fonctionne pas (En cas de mise sous tension immédiate/ En cas d'arrêt et de reprise immédiate du fonctionnement)
Un bruit est émis pendant le chauffage.
De la vapeur est émise pendant le chauffage.
Le ventilateur continue à tourner même après l'arrêt du fonctionnement avec la télécommande.

RANCAIS

Valor de GWP⁽¹⁾: 1975

(1) GWP = potencial de calentimiento local
