PANDUAN PENGGUNA S36MT2E5A PANASONIC

Sebelum mencerasikan unit, baca petunjuk pengoperasian ini secara menyeluruh dan simpan untuk referensi mendatang.

Terima kasih sudah membeli Produk Panasonic.

Ini telah produk unit dalam ruang penyejuk udara yang difual bebas.

Petunjuk Pemasangan terlampir.

lsi

Petunjuk Keselamatan 90
Petunjuk Penggunaan 92
Nama Komponen 93
- Mekanisme Pengoperasian 93

Menyesuaikan Arah Aliran Udara 94

• Menyesuaikan arah aliran udara untuk beberapa unit dalam ruang 95

Perawatan 96
Sebelum Meminta Layanan 96
Pemecahan Masalah 97

Spesifikasi 100

Unitdalamruang 100
- Tabel bahasa yang tersedia 103

Informasi Produkt

JikaPTHiHApI masalah atau punya pertanyaan tentang Penyejuk Udara ini,Anda membrutuhkan informasi berikut. Model dan nomor seri dapat dilihat pada pelatNama di bagian bawah cabinet.

No. Model

No. Seri

Tanggal pembelian

Alamat dealer

Nomor telepon

Petunjuk Keselamatan

Simbol-simbol berikut digunakan di dalam buku petunjuk ini, supaya Anda memahami kondisi yang dapat membahayakan pengguna, petugas servis kepada peralan.

PERINGATAN

Simbol ini mencaku pada praktik berbahaya untuk tidak aman yang dapat mencakibatkan cedera badan serius untuk kematian.

PERHATIAN

Simbol ini mencaku pada praktik berbahaya atasidak aman yang dapat mencakibatkan cedula badan atas kerusakan Produk atas properti.

PERINGATAN

Tanyakan penggunaan tipe refrigeran yang direkomendasikan kepada penyalur resmi ataupesialis.Menggunakan refrigeran selain tipe yang ditentukan dapat说我yebabkanprodukrusak,ledakan,cedera,dll.

Penyejuk udara ini tidak dilengkapi ventilator untuk mengambil udara segar dari luar ruangan. Anda wajib sering membuka pintu atau jendela sama denganakan peralan pemanas berbihan bakar gas atau minyak, yang banyak menggunakan oksigen, dalam saturu ruangan. Ini untuk mengurangi risiko tercekita pada kasus tertentu.

Jangan.metrongunakan atau menyimpan bensin atau uap atau cairan lain yang mudah terbakar di dekat penyejuk udara — orang berbahaya.

Jangan.metrongunan peralatan ini di lingkungan dengan risiko ledakan.

Jangan menyentuh unit dengan tangan basah.

Jangan memasukkan jari oleh objek lain ke unit dalam ruang kepada luar ruang penyejuk udara, komponen berputar dapat mencyawabkan cedera.

Kebocoran gas refrigeran dapat menjadi katiban kebakaran.

Untuk keselamatan, jangan lupa mematikan penyejuk udara dan memutuskan daya sebelum dibersihkan atau diservis.

Cabut kabel daya dari stopkontak, ata matikan pemutus arus, ata matikan komponen penghubung daya untuk mengentikan arus listrik ke penyejuk udara dalam kondisi darurat.

Pengguna dilarang membersihkan unit dalam dan luar ruang. Minta dealer resmi kepada ahinya/spesialis untuk makukan pembersihan.

Semisal terjadi malafungsi pada peralan ini, jangan perbaiki sendiri. Hubungi dealer penjalan kepada servis untuk perbaikan.

• Baca Petunjuk Pengoperasian ini dengan saksama sebelum mencategorikan penyejuk udara ini. Jika Anda mesih mengalami kesulitan oleh masalah, hubungi dealer.
• Penyejuk udara ini didesain untuk menghadirkan kondisi ruangan yang nyaman bagi Anda. Gunakan seksuai peruntukanya saja speerti dijelaskan di dalam Petunjuk Pengoperasian ini.

Sediakan stopkontak untuk digunakan secara khusus oleh masing-masing unit, dan pemutus catu daya, pemutus arus, dan pemutus arus arde jika terjadi kebocoran arus karena perilindungan arus berlebih harus diberikan pada jalur khusus.

Sediakan stopkontak untuk digunakan secara khusus untuk masing-masing unit, dan pemutusan sepenuhnya berarti semuakontak kutubnya terpisah dan harus dipasang pada pengkabelan tetap sesuai aturan pengkabelan.

Untuk mencegah kemungkan bahaya akibat kegalan isolasi, unit harus ditanahkan.

Jangan seksngunakan
kabel modifikasi, kabel
sambungan, kabel ekstensi atau
kabel yang tidak
direkomendasikan untuk mence
panas berlebih dan kebakaran.

Hentikan penggunaan Produk jika terjadi ketidaknormalan/kegagalan lalu cabut kabel daya atau matikan saklar daya dan pemutus arus.

(Risiko asap/kebakaran/tersengat listrik) Contoh ketidaknormalan/kegagalan:

• ELCB sering anjlok.
• Produkt sering tidak mau menyala saat dihidupkan.
• Daya sering putus saat kabel dipindahkan.
• Selama pengoperasian terdeteksi bau terbakar atau suara berisik yang tidak biasa.
  Bodi berubah pentuk atau sangat panas.
  Air bocor dari unit dalam ruang.
• Kabel daya atau colokan terasa sangat panas.
• Kecepatan kipas tidak dapat dikendalikan.
• Unit berhenti beroperasi tiba-tiba meski tombol pengoperasian diaktifkan.
• Kipas tidak berhenti meski pengoperasian dihentikan.
  Segera hubungi dealer terdekat untuk perawatan/ perbaikan.

PERHATIAN

Peralatan ini ditujukan untuk pengguna yang sudah ahli atas terlatih di bengkel, industriang kepada pertanian, kepada untuk penggunaan komersil oleh orang biasa.

Peralatan ini tidak ditujukan untuk digunakan oleh seseorang (termasuk anak-anak) dengan kemampuan fisik, pancaindera, kepada mental yang kurang, kepada tidak memiliki pengalaman maupun pengetahuan yangcekup, kecuali jika ia telah diberikan pengawasan kepada petunjuk terkait dengan penggunaan peralatan tersebut oleh pihak yang bertanggung jawab atas keselamatannya. Anak-anak harus diawasi untuk memastikan mereka tidak bermain dengan peralatan tersebut.

Letakkan alarm kebakaran dan saluran keluar udara sedikitnya 1,5 m dari unit.

Jangan mendinginkan atau memanaskan ruangan,.
separa berlebih jika ada bayi atau orang sakit.

Jangan menghidupkan dan mematikan penyejuk udara dari saklar daya utama. Gunakan tambol pengoperasian ON/OFF.

Jangan memasukkan apa pun kecebah udara unit luar ruang. Ini berbahaya karena kipas berputar pada kecepatan tinggi.

Jangan sentuh saluran udara masuk ata sirip aluminium tajam di unit luar ruang.
Anda bisa cedera.

Jangan menduduki atau menjinjak unit.
Anda dapat jatuh tanpa sengaja.

Jangan memasukkan benda apa pun ke dalam RUMAH KIPAS. Anda biasa cedula dan unit mungkin rusak.

PEMBERITAUAN

• Kompresor dapat berhenti beroperasi selama hujan badai. Ini bukan kegagalan mekanis. Unit akan beroperasi kembali secara otomatis setelah(Beberapa menit.
• Teks Bahasa Inggris adalah petunjuk aslinya. Bahasa lain merupakan terjemahan dari petunjuk aslinya.

Informasi Penting Tentang Refrigeran Yang Digunakan

Produk ini mengandung gas rumah kaca berfluorin yang diatur oleh Kyoto Protocol. Jangan melepas gas ke dalam atmosfer.

Tipe refrigeran: R410A

Nilai GWP⁽¹⁾: 1975

(1)GWP = potensi pemanasan global (Global Warming Potential)

Pemeriksaan berkala terhadap kebocoran refrigeran mungkin dibutuhkan tergantung undang-undang negara setempat ataun negara-negara Eropa. Harap hubungi dealer lokal Anda untuk informasi lebih lanjut.

BINDONESIA

Petunjuk Penggunaan

Petunjuk

Penejuk udara ini harus dipasang dengan baik oleh teknisipemasangan berpengalaman sesuai Petunjuk Pemasangan yang disertakan bersama unit.

Sebelum pemasangan, pastikan voltase arus listrik di rumah untuk kantor Anda dengan voltase yang tertulis pada pelatNama.

PERINGATAN

Untuk pemasangan, hindari lokasi-lokasi berikut.

Lokasi yang mengandung asap atau gas yang mudah terbakar.

Juga lokasi dengan suhu sangat tinggi tersebut rumah kaca.

Lokasi penyimpanan objek yang menghasilanapan berlebih.

Perhatian:

Hi-dari memasang unit luar ruang di lingkungan bergaram atau dengan kandungan belerang di dekat spa.

(Untuk melindungs penyejuk udara dari korosi berat)

Pengkabelan

Senua pengkabelan wajib memenuhi ketentuan kelistrikan setempat.

(Untek informasi lebih rinci, hubungi penyalur atau teknisi listrik berpengalaman.)

Tiep unit wajib dibumikan dengan sempurna ke tanah dengan kabel pentanah (pembumi) atau lewat kabel catu daya.

Panyambungan kabel wajib dilakukan oleh teknisi yang cakap.

Persiapan Pengoperasian

Hidupkan daya utama 5 jam sebelum dimulainya pengoperasian.

(Untuk pemanasan)

Biarkan daya utama tetap HIDUP (ON) untuk penggunaan secara kontinu.

CATATAN

Cabut kabel daya dari stopkontak, oleh matikan pemutus arus, oleh matikan komponen penghubung daya untuk menghentikan arus listrik ke penyejuk udara jika tidak akan digunakan dalam waktu lama.

Kondisi Pengoperasian

Informasi untuk Pengguna tersebut Pengumpulan dan Pembuangan Peralatan dan Baterai Bekas

simbol yang digunakan pada Produk, dan/atau dokumen penyerta punya arti bahwa Produk elektrik dan elektronik belkas serta baterianya tidak boleh dicampur dengan limbah umum rumah tangga.

Agar dapat diolah,dipulihkan,dan didaur ulang segara benar,bawa produk dan baterai bekas ke titik-titik pengumpulan, sesuai peraturan yang berlaku di negara Anda dan Directives 2002/96/EC serta 2006/66/EC.

Dengan membuang Produk ini dan bateriinya dengan benar, Anda membrantu menghemat sumateraya berharga dan mencegah potensi dampak negatif terhadap kesehatan manusia dan lingkungan akibat penanganan limbah secara sembrono.

Untuk informasi lebih lenghtkapFcang pengumpulan dan daur-ulang produk dan bateri bekas, hubungi pemerintah setempat, layanan pembuangan limbah terdekat atau toko tempat Anda membrilaya. Sanksi dapat diberikan karena memuang limbah ini secara salah, sesuai peraturan setempat.

Untuk pengguna bisnis di Uni Eropa

Jika Anda ingin membruang Produk elektrik dan elektronik, hubungi dealer atau pemasok untuk informasi lebih lanjut.

Simbol-simbol berikutnya berlaku di Uni Eropa. Jika Anda ingin membruang produk-produk tersebut, hubungi pihak berwenang ata penyalur setempat untuk meminta petunjuk yang benartentang cara membruangnya.

Catatan untuk simbol baterai (dua contoh simbol di bawah):

Simbol ini dapat digunakan bersama simbol kimia. Untuk itu, penuhi ketentuan yang ditetapkan oleh Directive untuk kandungan bahan kimia yang ada.

Nama Komponen

UNIT DALAM RUANG

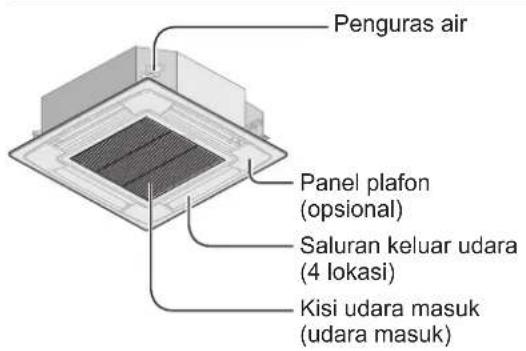

Tipe U1 (Kaset 4 Arah)

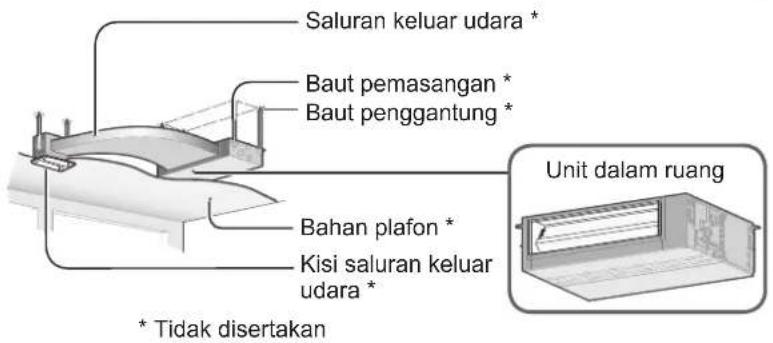

Tipe U2 (Bersaluran Siluet Rendah)

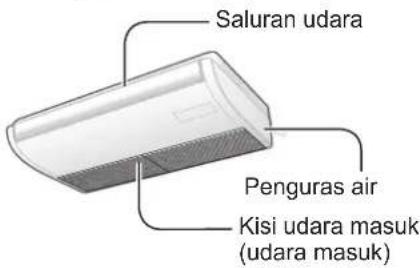

Tipe T2 (Langit-langit)

Opsional

Pengendali Jarak Jauh Nirkabel

No. Model

CZ-RWSU2 (Tipe U1)

CZ-RWST3 (Tipe T2)

CZ-RWSC3

(Untuk semua unit

dalam ruang)

Pengendali Jarak Jauh Pewaktu

No. Model

CZ-RTC2

Untuk semua

unit dalam

ruang

Pengendali Jarak Jauh Berkabel Spek Tinggi

No. Model

CZ-RTC3

Untuk semua

unit dalam

ruang

Baca petunjuk pengoperasian yang disertakan bersama Pengendali Jarak Jauh.

Mekanisme Pengoperasian

Performa pemanasan

Katena penyejuk udara ini bagiungunan udara luar untuk memanaskan, kinerja pemanasannya dapat berkurang ketika suhu luar ruangan turun.

(Karena systemd pemompa panas)

Untukitu, gunakan peralatan pemanas lain.

Defrosting

Peralatan dapat melakukan operasi defrosting (pembersihan bunga es) untuk mencairkan bunga es yang terbentuk di dalam unit luar ruang.

① Defrosting mulai: Kipas unit dalam ruang berhenti (atau kecepatannya menurun drastis).

"STANDBY)muncul.

② Operasi pemanasan dilanjutkan setelah beschappen: Kipes unit dalam ruang tetap berhenti (atau berjalan orang lambat) sampai kumparan penukarapan dalam ruangcekup hangat. "STANDBY) muncul.

③ Defrosting selesai: Kipas unit dalam ruang mulai beroperasi.

→"”(STANDBY) hilang.

Operasi "KERING"

Señelah suhu ruangan mencapai kisaran yang ditetapkan, unit luar ruang mengulang siklus hidup dan mati secara otomatis.

Begitu unit luar ruang dimatikan, kapas unit dalam ruang juga akan berhenti.

(Untuk mencegah kelembapan di dalam ruang naik lagi)

Begitu suhu ruangan hampir mencapai kisaran yang ditetapkan, kecepatan kipas diatur ke "sepoi-sepoi" (angin lembut) secara otomatis.

Operasi "KERING" tidak dapat dilakukan jika suhu luar ruangan 15^ atau kurang.

■ Jika daya gagal selama unit beroperasi

Saat kembali beroperasi setelah daya terputus untuk sementara, unit menc gunakan pengaturan yang samaseperti sebelum daya mati.

BINDONESIA

Menyesuaikan Arah Aliran Udara

Bagian ini dijelaskan di dalam buku petunjuk yang disertakan bersama pengendali jarak jauh pewaktu (CZ-RTC2).

Untuk pengendali jarak jauh Berkabel spek tinggi (CZ-RTC3), baca buku petunjuk yang disertakan bersama model CZ-RTC3.

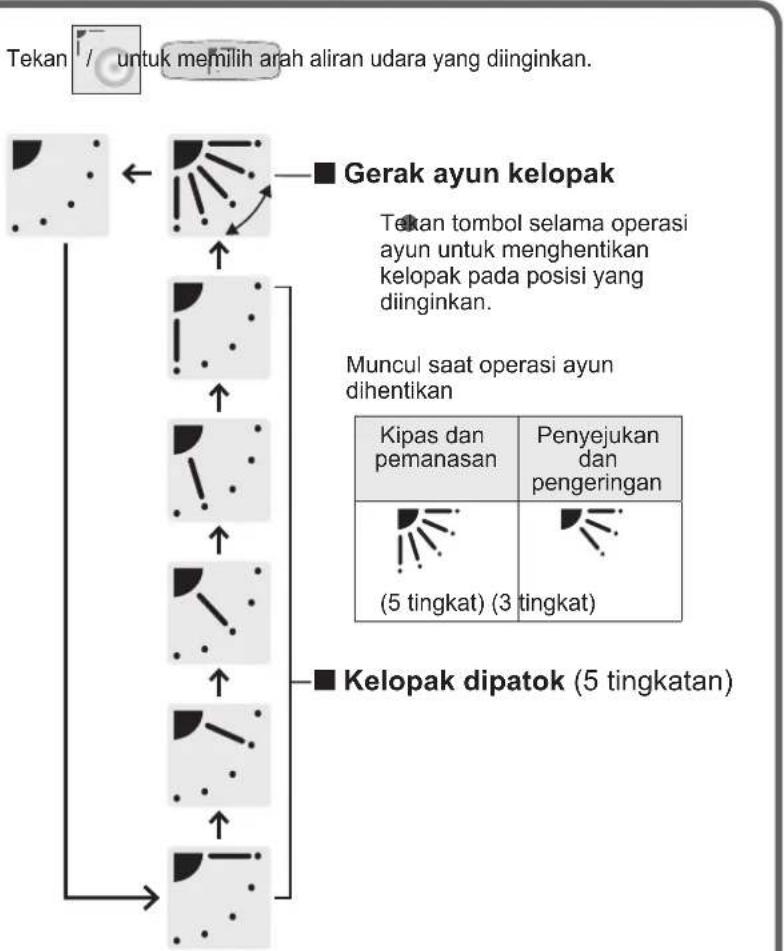

Mengatur gerak arah aliran udara ke atas dan ke bawah

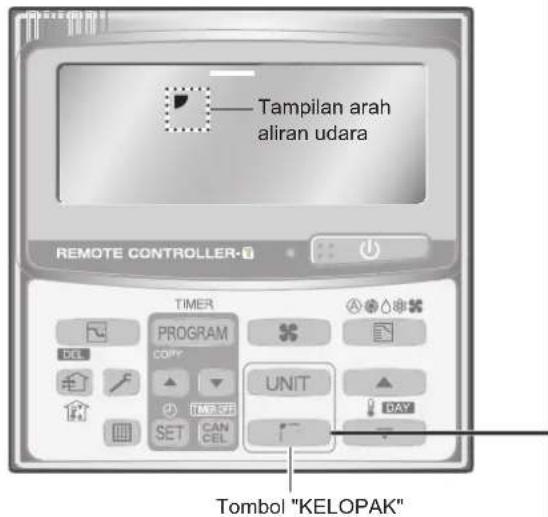

■Menggunakan pengendali jarak jauh pewaktu

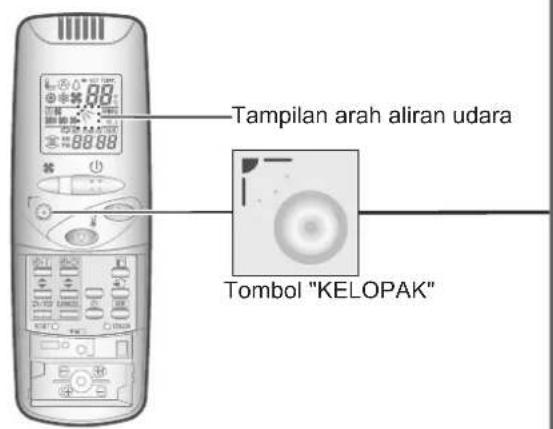

■Menggunakan pengendali jarak jauh nirkabel

Arah aliran udara vertical ideal

Ator kelopak kepada pejawat untuk operasi pemanasan. (Jika kepada pejawat, utara hangat tidak dapat mencapai lantai.)
Ator kelopakPTHegehadap ke atus untuk operasi pendinginan. (Jika meghadap ke bawah, embun dapat menetes ke lantai.)

PANAS SEJUK / KERING KIPAS
Disarankan	Disarankan	Dipatok pada posisi ini

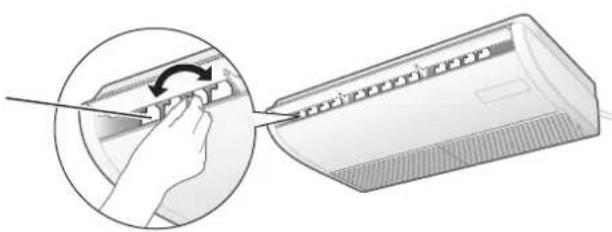

■ Menyesuaikan arah aliran udara horizontal (Manual)

Gerakkan baling-baling aliran udara horizontal untuk menyesuikan.

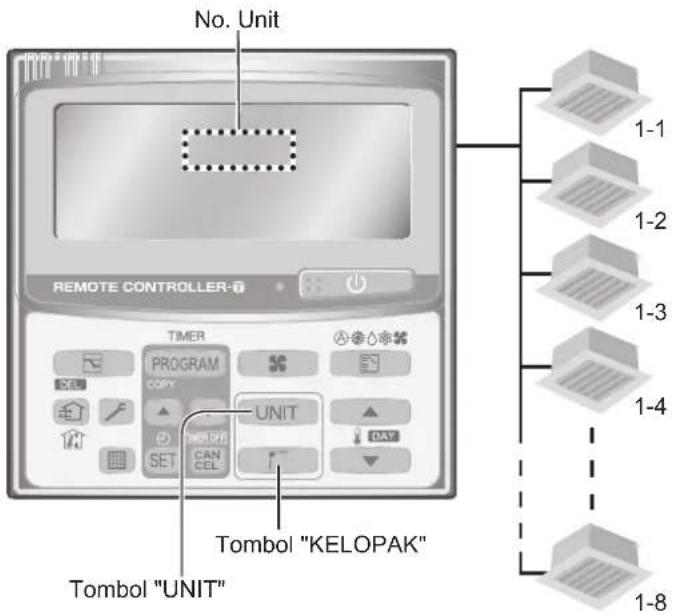

Menyesuaikan arah aliran udara

dontuk beberapa unit dalam ruang (khusus pengendali jarak jauh pewaktu)

Selama pengoperasian menjadi unit dalam ruang lewat 1 pengendali jarak jauh, arah aliran udara dapat disesuaikan untuk masing-masing unitkat periatu semua sekalis.

Maksimal ada 8 unit dalam ruangan yang dapat dihubungkan.

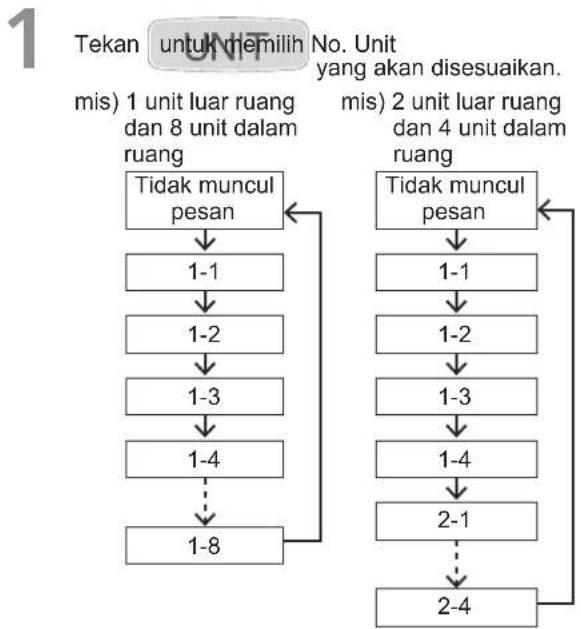

Saat mengatur arah aliran udaramasing-masing unit dalam ruang secara terpisah

2 Tekan umtk memilih arah aliran udara yang diinginkan.

Saat entwickur arah aliran udara semua unit dalam ruang secara bersamaan

1 Tekan untuk memilih No display 2 Tekan untuk memilih arah aliran udara yang diingikan.

Perhatian:

Jangan gunakan tangan untuk menggerakkan kelopak (kelopak aliran udara ke atas) yang dikendalan dengan pengendali jarak jauh.

Catatan

Sat penyejuk udara dimatikan, kelopak akan bergerak untuk seputup secara otomatis.

Kelopak (kelopak aliran udara vertical) bergerak ke posisi naik selama operasi siaga untuk pemanasan.

Operasi ayun dimulai setelah operasi siaga sebelum, tetapi "Ayun" muncul pada pengendali jarak jauh bahkan selama operasi siaga.

Tips untuk Hemat Energi

■Hindari

(Jika salah satunya terhalang, unit tidak dapat berfungsi dengan baik, dan mengalami gangguan.)

Setama operasi pendinginan, gunakan pelindung cahaya matahari, tirai, atas kerai untuk mencegah cahaya matahari langsung memasuki ruangan.

Lakukan

Jaga kebersihan saringan udara.

(Saringan yang terhalang akan mengurangi kinerja unit.) "Perawatan" (H.96)

Agar udara seksuk tidak keluar, tutup jendela, pintu dan bukaan lainnya.

BINDONESIA

Perawatan

Unit dalam ruang msl.) Tipe U1

Cuci kelepak untuk saluran udara keluar dengan air.

(Khusus tipe U1)

• Jangan lupa hentikan pengoperasian lebih dahulu.
• Setelah dicuci dengan air, biarkan kering, lalu pasang kembali dengan anak panah menghadap ke luar.

PERINGATAN

Demi keselamatan, jangan lupa mematikan penyejuk udara dan mematikan daya sebelum membersihkannya. (Tindakan ini mencegah risiko tersengat listrik atas cedula karena kipas berputar pada kecepatan tinggi.) Jangan menuangkan air ke unit dalam ruang. (Tindakan ini dapat merusak komponen internal dan menimbulkan risiko tersengat listrik.)

PERHATIAN

Jangan seksungnakan pelarut ata bahan kimia keras. Selainitu, jangan mengusap komponen dari plastik dengan air panas.
(Tindakan ini dapat merusak;bentuk kepada mengubah warna.)
Tepi-tepi dan sirip dari logam sangat tajam. Hati-hati成员单位 membersihkan bagian tersebut.

(Awas terluka.)

Gnakan bangku atau tangga yang kuat saat membersihkan unit dalam ruang yang tinggi lokasinya.

Kdalam dan komponen lainnya pada unit luar ruang jugaharus dibersihkan secara bergala.

Hubungi dealer Anda atau pusat servis.

Sebelum Meminta Layanan

Gejala Penyebab Tindakan
Penyejuk udara tidak mau hidup meski daya sudah diaktifkan.	Kegagalan daya untuk setelah kegagalan daya	Tekan tambol ON/OFF pada pengendali jarak jauh.
	Tombol operasi (daya) dimatikan.	• Jika pemutus arus mati, hidupkan daya. • Jika pemutus mengalami anjlok, hubungi penyalur tanpa menghidupkan unit.
	Sekring terputus. Hubungi dealer.
Kinerja pendinginan untuk pemanasan buruk	Saluran udara masuk untuk keluar unit dalam dan luar ruangan kotor oleh debu.	Buang debu.
	Sakelar kecepatan orang diatur ke "Rendah".	Ubah ke "Tinggi" kepada "Kuat".
	Pengaturan suhu tidak sesuai	Lihat "Tips untuk Hemat Energi". (H.95)
	Ruangan terkena sinar matahari langsung dalam mode pendinginan.
	Pintu kepada jendela terbuka.
	Filter udara tersumbat. Lihat "Perawatan". (H.96)
	Terlaluanyak sumberapan di ruangan dalam mode pendinginan.	Gunakan sumberapan minimal dan sebentar sama.
	Terlaluanyak orang di dalam ruangan dalam mode pendinginan.	Kurangi pengaturan sihu untuk杷 ke "Tinggi" kepada "Kuat".

Jika penyejuk udara telah tidak bekerja semestinya setelah AndaMMC item-item "Sebelum Meminta Layanan" dan "Pemecahan Masalah"

Hentikan operasi segera lalu matikan daya. Lalu, hubungi dealer dan laporkan nomor seri dan gejala. Anda juga bisamelaporkan jika tanda inspeksi dan huruf E, F, H, L, P dalam kombinasi dengan angka muncul di LCD pada pengendali jarakjauh.

Jagan pernah memperbaiki penyejuk udara sendiri karena ini sangat berbahaya.

Pemecahan Masalah

Periksa sebelum menghubungi ata meminta layanan.

Gejala Sebab / Tindakan
Berisik	Suara kepada air mengalir selama untuk setelah dioperasikan.
	Suara berderak selama pengerasian untuk ketika pengerasian berhenti.
Udara yang dilepaskan berbau selama pengerasian.
Embun terkumpul di dekat saluran udara keluar selama operasi pendinginan.
Terjadi kabut selama operasi pendinginan.
Terjadi kabut selama operasi pemanasan.
Kipas berputar sejenak meskipun pengerasian dihentikan.
Arah aliran udara	Arah aliran udara berubah selama pengerasian. Arah aliran udara tidak dapat diatur. Arah aliran udara tidak dapat diubah.
	Kelopak akan bergerak menjadi kali setelah arah diubah.
Debu dibuang.
Pada awal pengerasian dengan kecepatan tinggi, kipas kadang berputar lebih kencang daripada kecepatan yang ditapkan. (3 sampai 30 menit)
Tidak ada pengerasian (Ketika daya dihidupkan seketika / Ketika operasi dihentikan dan dilanjutkan seketika)
Suara berisik selama operasi pemanasan.
Uap keluar selama operasi pemanasan.
Kipas terus berputar bahkan setelah operasi dihentikan lewat pengendali tahun.

BINDONESIA
