MODE D'EMPLOI ZISTE1200IV Zipper

16.1 Contrôle de pré-fonctionnement ...................................................................... 30

17.6 Ravitaillement d’essence et filtre à essence .................................................... 34

ATTENTION! Ignorer les signes et avertissement de sécurité présent sur la machine ainsi qu’ignorer les instructions présentes dans ce manuel peut causer des blessures graves et même conduire à la mort.

Conforme CE! - Ce produit est conforme aux Directives CE.

LIRE LE MANUEL! Lire le manuel d´utilisation et de maintenance avec soin permet de se familiariser avec les fonctions en vue d'utiliser correctement la machine afin d´éviter les blessures et le dysfonctionnement de l'appareil.

Garder une distance de sécurité !

ATTENTION! Pour le transport l’huile a été vidangée. Remplir avec une huile moteur 4- temps de qualité avant la première utilisation! L’utilisation de la machine sans huile impliquerait des dommages moteurs important et annulerait la garantie.

Danger d’intoxication! Utiliser uniquement en extérieur long de fenêtre ouverte et hors vents!

AVERTISSEMENT: L'essence est hautement inflammable! Le tabagisme et les

flammes nues sont interdits pendant le ravitaillement. Ne pas faire le plein lorsque le moteur et le carburateur sont encore chauds.

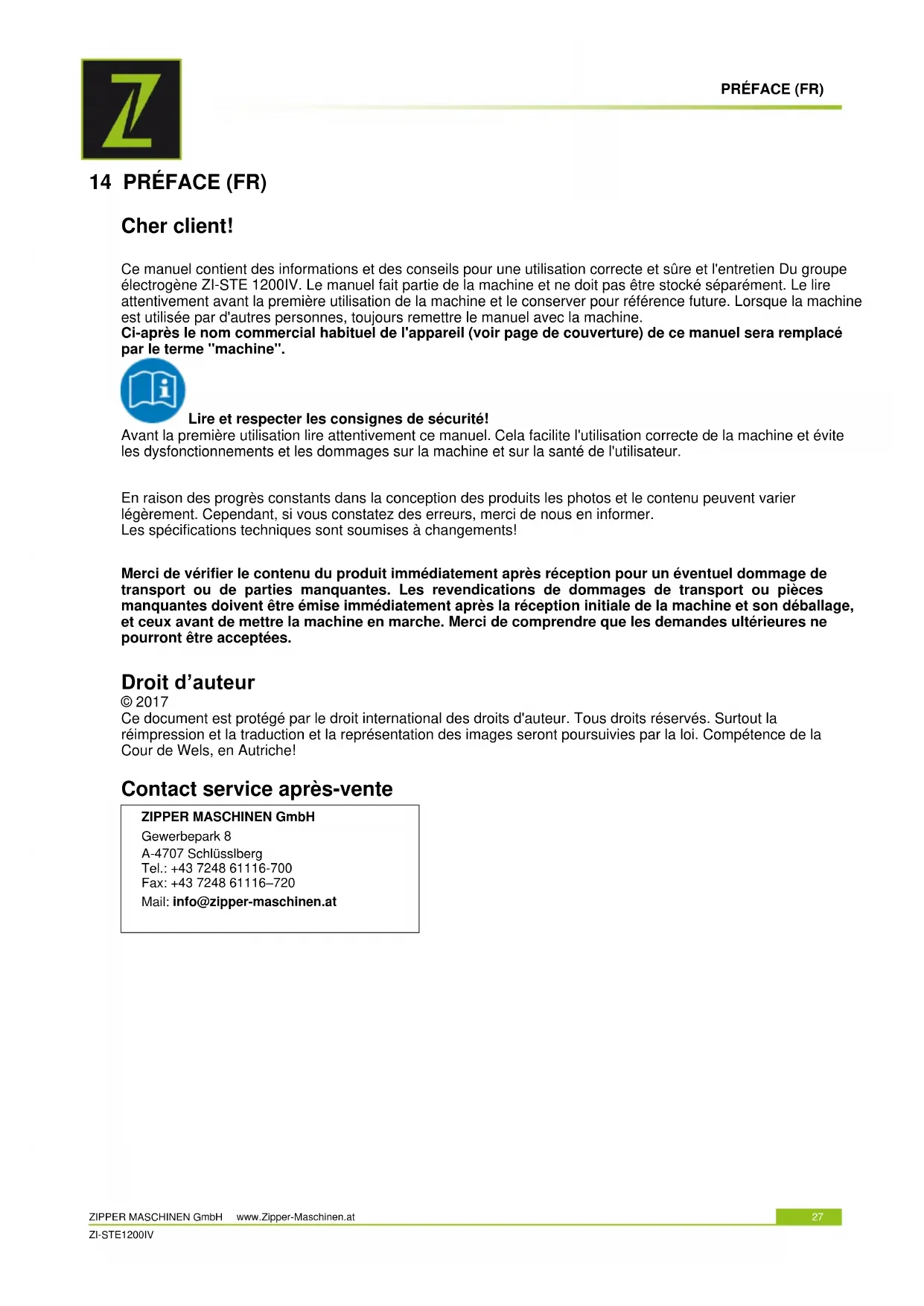

NOTICE Should you in necessary repairs not able to properly to perform or you have not the prescribed training for it always attract a workshop to fix the problem.PRÉFACE (FR) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 27 ZI-STE1200IV 14 PRÉFACE (FR) Cher client! Ce manuel contient des informations et des conseils pour une utilisation correcte et sûre et l'entretien Du groupe électrogène ZI-STE 1200IV. Le manuel fait partie de la machine et ne doit pas être stocké séparément. Le lire attentivement avant la première utilisation de la machine et le conserver pour référence future. Lorsque la machine est utilisée par d'autres personnes, toujours remettre le manuel avec la machine. Ci-après le nom commercial habituel de l'appareil (voir page de couverture) de ce manuel sera remplacé par le terme "machine". Lire et respecter les consignes de sécurité! Avant la première utilisation lire attentivement ce manuel. Cela facilite l'utilisation correcte de la machine et évite les dysfonctionnements et les dommages sur la machine et sur la santé de l'utilisateur.

En raison des progrès constants dans la conception des produits les photos et le contenu peuvent varier légèrement. Cependant, si vous constatez des erreurs, merci de nous en informer. Les spécifications techniques sont soumises à changements! Merci de vérifier le contenu du produit immédiatement après réception pour un éventuel dommage de transport ou de parties manquantes. Les revendications de dommages de transport ou pièces manquantes doivent être émise immédiatement après la réception initiale de la machine et son déballage, et ceux avant de mettre la machine en marche. Merci de comprendre que les demandes ultérieures ne pourront être acceptées. Droit d’auteur © 2017 Ce document est protégé par le droit international des droits d'auteur. Tous droits réservés. Surtout la réimpression et la traduction et la représentation des images seront poursuivies par la loi. Compétence de la Cour de Wels, en Autriche! Contact service après-vente ZIPPER MASCHINEN GmbH Gewerbepark 8 A-4707 Schlüsslberg Tel.: +43 7248 61116-700 Fax: +43 7248 61116–720 Mail: info@zipper-maschinen.atSÉCURITÉ ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 28 ZI-STE1200IV 15 SÉCURITÉ

15.1 Utilisation correcte

La machine ne doit être utilisée que pour son usage prévu ! Toute autre utilisation est considérée comme un cas d'utilisation abusive. La machine est utilisée pour l'entretien des pelouses dans le secteur privé. Pour utiliser la machine correctement, observer et suivre toutes les règles de sécurité, les instructions de montage, les instructions de fonctionnement et d'entretien prévus dans ce manuel. Toutes les personnes qui utilisent et entretiennent la machine doivent se familiariser avec ce manuel et doivent être informés sur les dangers potentiels de la machine. Il est impératif d'observer les consignes de prévention des accidents en vigueur dans votre région. De même que pour les règles générales de la santé et la sécurité au travail. Toute manipulation de la machine ou de ses composants est considérée comme une mauvaise utilisation, dans ce cas ZIPPER-MASCHINEN et ses partenaires commerciaux ne peuvent pas être tenus responsables de tout dommage direct ou indirect. En outre même lorsque la machine est utilisée comme prescrit, il reste impossible d'éliminer certains facteurs de risque résiduels. La machine fonctionne avec une source de courant alternative de 230V. Lors de l’utilisation de la machine avec des appareils électroménagers, se référer à leurs aptitudes conformément aux instructions du fabricant.

ATTENTION La machine doit être utilisée uniquement avec des appareils dont la tension est conforme à la tension de sortie de la machine. La machine possède une protection du niveau d’huile. Si le niveau d’huile est trop bas, il est impossible de démarrer la machine. Ne jamais connecter la machine à l’alimentation électrique (prise)! Ne jamais connecter la machine avec d’autres sources d’énergie (groupes)! Ne jamais modifier les paramètres du moteur et/ou de la machine.

Conditions environnementales La machine peut être utilisée dans les conditions suivantes: Humidité max. 70% Température +5°С to +40°С (+41°F to +104°F) Altitude max. au-dessus du niveau de la mer 1500m

La machine ne doit pas être utilisée dans des zones exposées à un risque d'incendie ou d'explosion. Utilisation interdite: Le fonctionnement de la machine en dehors des limites techniques des états décrits dans ce manuel est interdit. L’utilisation de la machine sans ses systèmes de sécurité est interdite. L'utilisation de la machine en dehors des dimensions requises est interdite. L'utilisation de la machine ne convenant pas son utilisation et pas certifiée est interdite. Toute manipulation de la machine et des pièces est interdites. L'utilisation de la machine à des fins autres que celles décrites dans ce manuel est interdite. L’utilisation sans surveillance sur la machine pendant le processus de travail est interdit! Ne jamais couvrir le groupe électrogène.SÉCURITÉ ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 29 ZI-STE1200IV

15.2 Instruction de sécurité

Les signes d'alerte et / ou des décalcomanies illisible sur la machine devront être remplacés par de nouvelles tout de suite! Les lois locales et règlements en vigueur peuvent restreindre l'âge de l'opérateur et limiter l'utilisation de cette machine ! Pour éviter tout dysfonctionnement, dommages ou blessures, prendre en compte les éléments suivants!

Utiliser la machine seulement avec une source de lumière suffisante pour permettre un fonctionnement en toute sécurité. Une diminution de la concentration par la fatigue, l'influence de l'alcool ou de la drogue, rend toute utilisation de la machine interdite! La machine ne peut être utilisée que par un personnel qualifié. Les personnes non autorisées, en particulier les enfants et le personnel non qualifié doivent être tenus à l'écart de la machine en fonctionnement! Si vous donnez la machine à une tierce personne, ces instructions doivent être jointes à la machine. Risque de brûlures! Pendant le fonctionnement de la machine des gaz d'échappement chauds et des pièces de moteur tels que le carburateur et le moteur deviennent brulant. Ne jamais placer la machine sur de l’herbe sèche ou autre éléments facilement inflammable ! Après utilisation, laissez la machine refroidir afin de minimiser le risque de brûlures !

AVERTISSEMENT: L'essence est hautement inflammable!

Arrêter la machine avant de ravitailler. Le tabagisme et les flammes nues sont interdits pendant le ravitaillement. Ne pas faire le plein lorsque le moteur et le carburateur sont encore chauds. Faire le plein seulement en plein air ou dans un endroit bien ventilé. Éviter tout contact du carburant avec la peau et les vêtements (risque d'incendie). Vérifier après le ravitaillement le serrage correct du bouchon du réservoir et vérifier d’éventuelles fuites. Démarrez le moteur au moins à 3 mètres du lieu de ravitaillement. Le carburant déversé doit être essuyé immédiatement. Conserver le carburant uniquement dans des récipients appropriés. S’assurer que le carburant n’a pas débordé. En cas de débordement de carburant, le moteur ne doit pas être démarré. Enlever toutes les saletés sur l’appareil et ne pas essayer d’allumer la machine avant que toute les vapeurs de carburant ne se soit évaporés. Réservoir et/ou bouchon de carburant endommagé sont à remplacer immédiatement ! Après utilisation, le robinet de carburant doit être fermé. Danger d’intoxication! Utiliser la machine uniquement en extérieur loin de fenêtre ouverte et à l’abri du vent! Les gaz d’échappement contiennent du monoxyde de carbone dont l’exposition peut provoquer une perte de conscience et la mort ! Aucune autre personne, enfants ou animaux ne doivent se trouver à moins de 5 m de la machine! Placer la machine à au moins 1m d’un bâtiment ou de l’équipement qui lui est connecté. Placer la machine de niveau et d’une position sûre. Ne pas tourner ou modifier la position de la machine lors de son fonctionnement.

REMARQUE SUR LE TRANSPORT: Toujours déconnecter la machine lors de son transport et lors d’un ravitaillement! Sécuriser la machine contre les déplacements et renversements lors du transport.

15.3 Risques résiduels

Même en respectant les normes de sécurité, il est impossible d’éliminer des risques résiduels, vous devez prendre compte les risques résiduels suivant : Risque de brûlure: Toucher l’échappement, le moteur et d’autres composants de la machine qui peuvent être brulant lors du fonctionnement prolongé de la machine est source de brûlures graves. Risque de feu et d’explosion: L’essence et hautement inflammable et explosive dans certaine condition. Ne JAMAIS ni l’essence ni l’huile lorsque la machine est en fonctionnement ou encore chaude. Lors du ravitaillement ou dans les endroits où le carburant est stocké, ne pas fumer ou permettre la présence de flamme ou d’étincelles. Ne pas trop remplir le réservoir afin d’éviter un risque de débordement d’essence. Si du carburant est déversé, s’assurer que la zone et la machine est complétement sèche et nettoyé avant de démarrer le moteur. S’assurer que le bouchon de réservoir est hermétiquement fermée après un ravitaillement et d’une manière générale avant d’allumer la machine.UTILISATION ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 30 ZI-STE1200IV Risque chimique Ne jamais ravitailler un moteur à essence ou diesel dans une zone fermée sans ventilation adéquate. Les émissions de monoxyde de carbone provenant des unités d’entrainement interne de la machine peuvent causer, dans des espaces confinés des effets graves sur la santé par inhalation e même la mort. Par conséquent, utiliser la machine uniquement dans des pièces bien ventilées ou à l’extérieur. Les combustibles liquides peuvent causer des dommages graves sur la peau et l'environnement. Risque de choc électrique Un contact électrique peut causer un choc électrique. Ne jamais toucher l’unité avec des mains mouillées. S’assurer que la machine est correctement reliée à la terre. Dommage auditif Se trouver pendant une longue période dabs une zone proche de la machine peut causer par la suite des problèmes auditifs. Porter une protection auditive! Ces risques peuvent être minimisés si toutes les normes de sécurité sont appliquées, la maintenance et le bon entretien de la machine et de son équipement fait, ainsi qu’une utilisation strictement réservé à du personnel qualifié. Malgré tous les dispositifs de sécurité, l’utilisation de votre bon sens et qualifications / formation est essentiel pour faire fonctionner une machine comme la ZI-STE 1200IV, c’est le facteur de sécurité le plus important ! 16 UTILISATION Après réception de la machine, vérifier que toutes les pièces sont présentes. Signaler tous dommages ou pièces manquantes immédiatement à votre revendeur ou le transporteur. Les dommages visibles doivent également être enregistrés dans la livraison sans délai, conformément aux dispositions de la garantie, sinon les marchandises seront acceptées comme livrées correctement.

16.1 Contrôle de pré-fonctionnement

16.1.1 Vérifier l’huile moteur

La machine est livrée sans huile moteur ni essence! Une huile moteur 15W40 doit être rempli avant la première utilisation! Voir le chapitre sur le changement d’huile

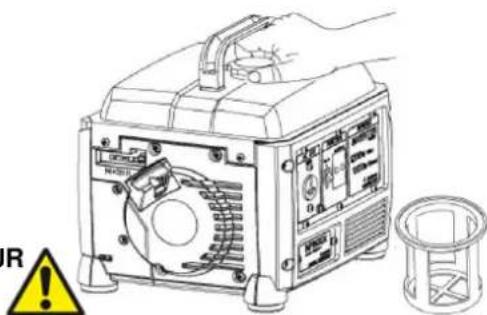

16.1.2 Vérifier le carburant

Placez la machine sur une surface dure et plate. Ouvrir le réservoir de carburant. Vérifier le filtre à essence. Ne jamais ravitailler sans le filtre à essence! Le carburant doit être de l’essence sans plomb

16.2 Instruction de fonctionnement

REMARQUE Toujours placer la machine sur une surface dure et de niveau ! ne pas tourner ni déplacer la machine lorsqu’elle est en fonctionnement Toujours vérifier l’huile et le carburant avant de démarrer Ne pas connecter de devise à la machine avant que la machine ne fonctionne à pleine vitesse. Déconnecter la devise avant d’arrêter la machine. Les devises connectés doivent être en parfaite condition. Conserver la longueur de câble de la devise à connecté aussi courte que possible (attention distance de sécurité appareil/machine 1m minimum !).UTILISATION ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 31 ZI-STE1200IV

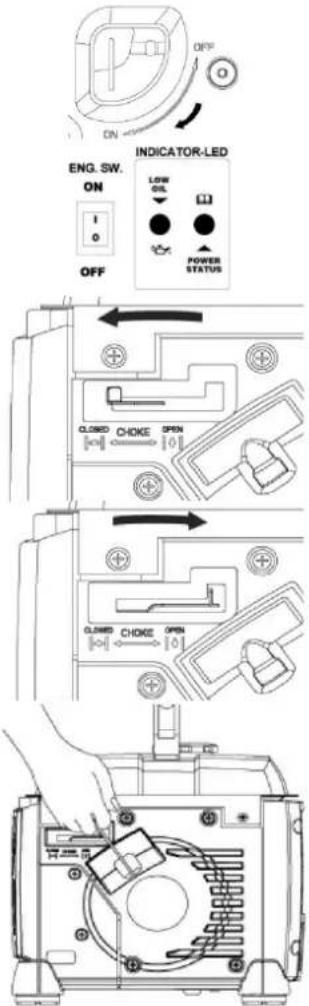

Tourner le robinet d’essence sur la position « ON »

Mettre l’interrupteur ON-OFF sur la position « I » ON.

Pour un démarrage à froid, mettre le levier de préchauffage sur la position « CLOSED ». Pour un démarrage à chaud, mettre le levier de préchauffage sur la position « OPEN ». Si la machine ne parvient pas à démarrer après 5 essais, mettre le levier de préchauffage sur la position « CLOSED » et ressayer.

Dans le cas d’un démarrage à froid, une fois que le moteur a démarré attendre 20 secondes puis remettre le levier de préchauffage sur la position « OPEN ».

Démarrer la machine à l’aide du lanceur: Tenir la poignée du lanceur et tirer. Si le moteur ne démarre pas, ressayer. Démarrage normal après 3-4 lancements Lors du retour du lanceur, le moteur peut soudainement se déplacer dans la direction opposée, et causer des blessures à la main!

16.3.2 Arrêt de la machine

ATTENTION En cas d’arrêt d’urgence du générateur, l’éteindre directement via l’interrupteur ON-OFF Dans des circonstances normales, éteindre la machine comme suit: Éteindre d’abord la devise connectée puis la déconnectée de la machine. Pour refroidir le générateur, le laisser un peu tourner sans devise connecté. Refermer ensuite le robinet d’essence en le tournant sur la position « OFF ». Le moteur tourne jusqu’à ce que le reste de carburant dans les carburateurs soit entièrement consommé. Éteindre alors la machine en mettant l’interrupteur sur la position « 0 » OFF.ENTRETIEN ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 32 ZI-STE1200IV 17 ENTRETIEN

Pas de nettoyage, entretien ou contrôle lorsque la machine est en fonctionnement! Éteindre et laisser refroidir la machine avant d’effectuer une quelconque manipulation!

La machine ne nécessite pas un grand entretien. Toutefois si des dysfonctionnements ou des défauts apparaissent, confier votre machine à un personnel qualifié et utiliser uniquement des pièces de rechange originale ZIPPER ! De plus, afin d’assurer une longue durée de vie de votre machine, nous recommandons hautement de suivre le plan de maintenance ci-dessous. REMARQUE Uniquement un appareil bien entretenu peut être un outil satisfaisant. Une absence d’entretien peut résulter d’accidents imprévisibles ainsi que des blessures graves. Les réparations doivent être faîtes via un centre de service autorisé. Une mauvaise utilisation peut endommager l'équipement et mettre en danger votre sécurité.

17.1 Plan de maintenance

Période Avant la 1ière utilisation Après : 1 mois ou 5 H Après : 3 mois ou 25 H Après : 6 mois ou 50 H Après : 12 mois ou 100 H Après : 25 mois ou 250 H Huile moteur (15W40) Inspection

Filtre à air Inspection

Bougie d’allumage Inspection

Réservoir à essence/Filtre à essence Inspection

Procéder à l’entretien approprié sur la première des éventualités du tableau : soit en fonction du temps donnés en mois, soit en fonction du temps donnée en heures de fonctionnement.

Nous recommandons de nettoyer la machine après chaque utilisation. Garder toutes les devises de sécurité, bouches d’aération, carter moteur,… exempt de saleté et de poussière autant que possible. Nettoyer l'appareil avec un chiffon humide et un peu de savon ou souffler à l'air comprimé à basse pression. REMARQUE L’utilisation de solvants, produits chimiques agressifs ou autres agents agressifs ont pour effet d’abimer l’habillage de la machine!ENTRETIEN ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 33 ZI-STE1200IV

17.3 Changement d’huile moteur

Éteindre la machine avant de procéder à un changement d’huile! Vidanger l’huile utilisée complétement lorsque que le moteur est encore chaud. Afin de participer à la protection de l’environnement, remplir l’huile dans des récipients appropriés et l’éliminer via un centre de recyclage. Ne pas jeter avec les ordures ménagères ! Dévisser le bouchon de remplissage d'huile (3); incliner la machine et laisser couler l'huile usagée dans un récipient approprié.

Remplir avec une huile nouvelle (15W40, 260ml) (2) et refermer le bouchon. Nettoyer avec un chiffon. Mettre la machine dans une zone bien aérée Mettre la machine sur une surface plane et démarrer le moteur. Si le niveau d'huile est suffisant, le capteur d'huile d'alerte (1) ne sera pas activé.

17.4 Nettoyage du filtre à air

Desserrer les vis et retirer le couvercle du filtre à air (1) Retirer le filtre à air (2) Nettoyer le filtre à air avec de l'eau savonneuse, puis rincer à l'eau claire et le laisser sécher complètement avant de les réassembler. Remonter le filtre à air dans l'ordre inverse

Retirer le capuchon de bougie d'allumage (1) Desserrer la bougie d'allumage (2) à l'aide d’une clé pour bougie d'allumage (3) Enlever les dépôts de carbone avec une brosse à fils de cuivre Vérifier écart d'électrode (0,6 -0,7mm) Remonter la bougie d'allumage dans l'ordre inverseENTRETIEN ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 34 ZI-STE1200IV

17.6 Ravitaillement d’essence et filtre à essence

Dévisser le bouchon du réservoir (1) Retirer et nettoyer le filtre à carburant (2) Vérifier le réservoir de carburant Replacer le filtre à carburant

Bloquer la machine pour éviter qu’elle ne glisse Ne pas laisser un déversement de carburant se produire. Lorsque le générateur est placé sur le véhicule, le moteur ne doit pas être mis en route. Pendant le transport, protéger la machine contre la chaleur excessive. Lors de périodes longues dans un véhicule fermé le carburant peut s’enflammer en raison de la surchauffe.

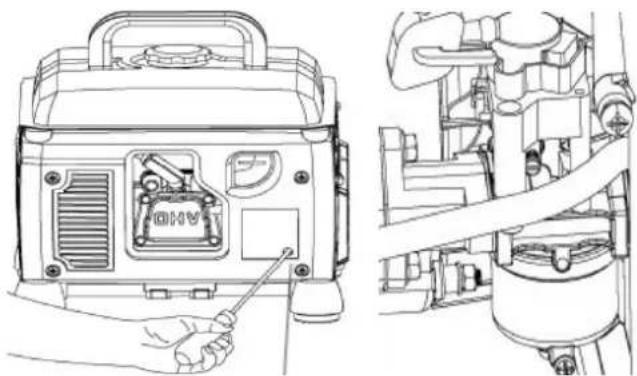

Si la machine est stockée pendant plus de 30 jours: Attendre que le moteur refroidisse suffisamment. Vidanger le carburant du réservoir dans un récipient approprié et le stocker dans un récipient approprié. Laisser la machine propre et sèche Stocker dans un lieu sec, hors de portée des enfants Bien couvrir la machine et la stocker dans un lieu sec et propre.

Ne pas jeter votre machine à la poubelle. Contacter les autorités locales pour obtenir des informations sur les possibilités d'élimination disponibles. Lorsque vous achetez une nouvelle machine ou un dispositif équivalant à votre revendeur, le revendeur est tenu de recycler votre vieille machine professionnellement.DÉPISTAGE DE PANNE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 35 ZI-STE1200IV

18 DÉPISTAGE DE PANNE

Problème Cause possible Solution Le moteur ne démarre pas Mauvaise séquence de démarrage Se reporter à la séquence de démarrage présente dans ce manuel Filtre à air sale Nettoyer/remplacer le filtre à air Pas de carburant Ravitailler Problème dans les durites de carburant Vérifier l’état des durites Moteur noyé Dévisser, nettoyer et sécher la bougie d'allumage. Ensuite, tirer le lanceur de démarrage à plusieurs reprises et réinstaller la bougie d'allumage Raccord de bougie mal ou pas positionné. Placer correctement le raccord de bougie Pas d’allumage via la bougie Nettoyer/remplacer la bougie Vérifier les câbles d’allumage Robinet d’essence fermé Ouvrir le robinet d’essence Huile moteur insuffisante Vérifier/remplir l’huile moteur Le moteur démarre et s‘arrête immédiatement Réglage du ralenti incorrect Contacter le service après-vente La machine fonctionne avec interruptions Carburateur mal ajusté Contacter le service après-vente Bougie encrassée Nettoyer/remplacer la bougie d’allumage Vérifier les connexions de la bougie Le voyant d’huile clignote Vérifier le niveau d’huile Remplir l’huile moteur Le voyant d’huile est allumé (rouge) Pas/pas assez d’huile moteur Remplir l’huile moteur Le voyant Output clignote avec 1x intervalle Protection bas voltage activée Vitesse du moteur trop faible Le voyant Output clignote avec 2x intervalle Protection haute température activée Laisser le moteur refroidir Le voyant Output clignote avec 3x intervalle Protection de surcharge activée Réduire la charge de la machine Le voyant Output clignote avec 4x intervalle Protection court-circuit activée Vérifier la devise connecté à la machine

Pour commander des pièces détachées, s'il vous plaît utiliser le formulaire de service qui est la fin de ce manuel. Toujours entrer le type de machine et le numéro de la pièce de rechange et le nom de la pièce. Pour éviter les malentendus, il est recommandé une copie du schéma de vue explosé dans lequel vous marquez clairement les pièces de rechange nécessaires. Vous trouverez notre adresse sur la préface de ce manuel. Sa originalnim ZIPPER rezervnim dijelovima omogućujete kraće vrijeme instaliranja i produžujete radni vijek stroja. VA Ž N O
