NÁVOD K OBSLUZE ZISTE1200IV Zipper

VÝSTRAHA! Dbejte bezpečnostních symbolů! Nedodržování předpisů a pokynů může vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.

CE-SHODA - Tento výrobek je v souladu se směrnicemi ES.

PŘEČTĚTE SI TENTO NÁVOD! Přečtěte si řádně návod na obsluhu a údržbu Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně obsluhován a předešlo se ke škodám na stroji a zraněním osob.

Dodržujte bezpečnou vzdálenost!

POZOR! Před transportem olej vypusťte. Před opětovným použitím doplňte motorový olej pro čtyřtaktní motory. Při opomenutí hrozí trvalé poškození motoru a ztráta záruky.

Riziko otravy! Používejte pouze venku a dále od otevřených oken a větráků!

POZOR Benzín je lehce zápalný. Kouření a přibližování k otevřenému ohni je během tankování zakázánoTECHNIK / TECHNIC / TECHNIQUE / TEHNIKA / TECHNIKA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 7 ZI-STE1200IV

Luftfilterabdeckung / air cleaner cover / Carter filtre à air / Poklopac pročistača zraka / Pokrov zračnega filtra / Levegőszűrőfedél /Kryt vzduchového filtru

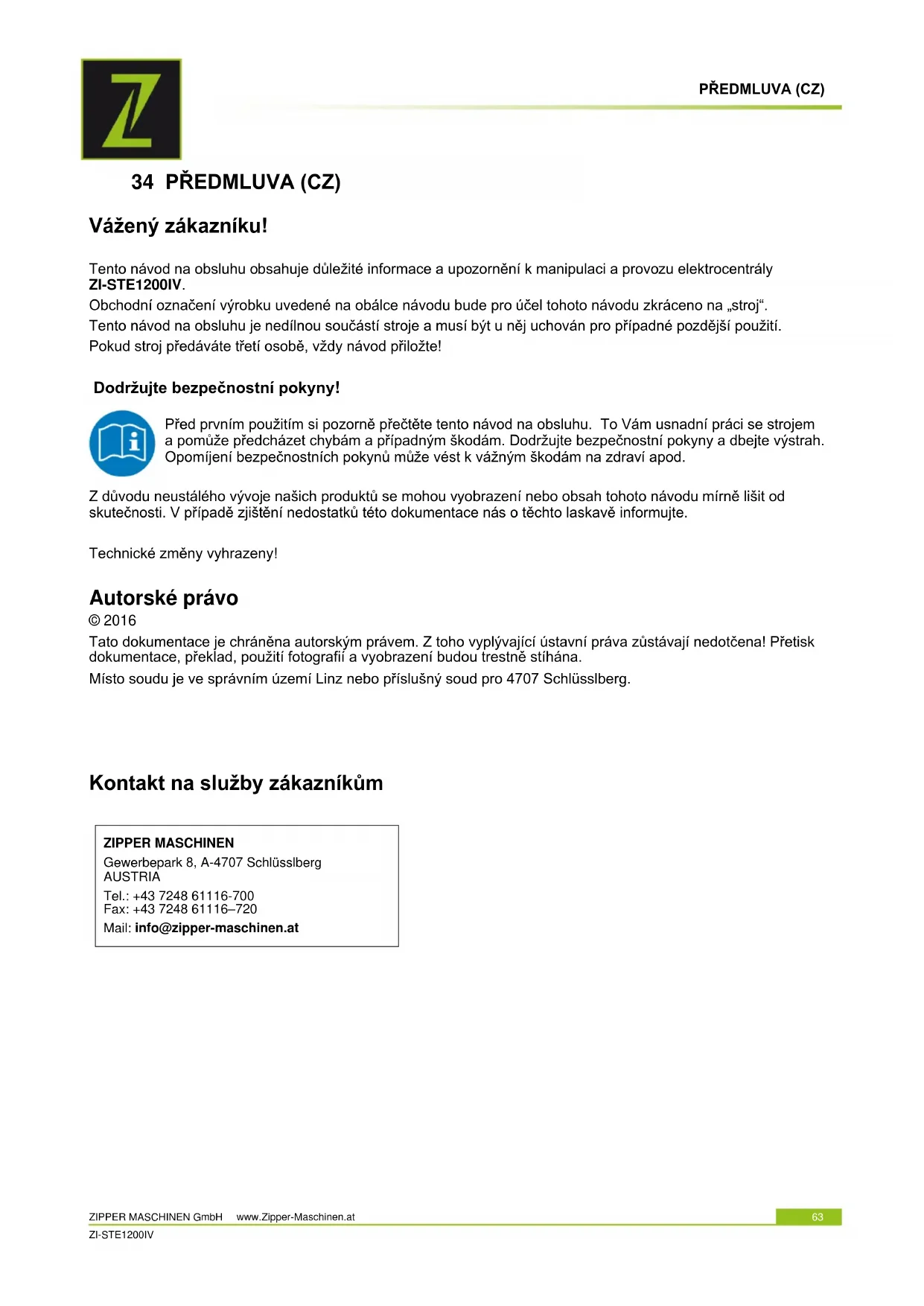

MEGJEGYZÉS Ha nem érzi képesnek magát a szükséges javítások szabályszerű végrehajtására vagy nincs meg az előírt képesítése, akkor a problémát mindig hozzáértő szervizekben háríttassa el.PŘEDMLUVA (CZ) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 63 ZI-STE1200IV 34 PŘEDMLUVA (CZ) Vážený zákazníku! Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu elektrocentrály ZI-STE1200IV. Obchodní označení výrobku uvedené na obálce návodu bude pro účel tohoto návodu zkráceno na „stroj“. Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné pozdější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte! Dodržujte bezpečnostní pokyny! Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod. Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě informujte. Technické změny vyhrazeny! Autorské právo © 2016 Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána. Místo soudu je ve správním území Linz nebo příslušný soud pro 4707 Schlüsslberg.

Kontakt na služby zákazníkům

Stroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k provozu a bezpečnostních pokynů, při vědomí nebezpečnosti stroje! Závady, které mohou ovlivnit bezpečnost stroje, ihned odstraňte! Výrobcem předepsané provozní podmínky a podmínky údržby a péče o stroj jakož i bezpečnostní pokyny uvedené v tomto návodu na obsluhu je nutné dodržovat. Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení stroje! Stroj je určen výhradně pro tyto úkony: K pohonu 230V elektronástrojů a jako zdroj elektrického proudu zdrojů světla. U domácích spotřebičů zkontrolujte vhodnost podle údajů výrobce příslušného zařízení. Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nenese společnost ZIPPER- MASCHINEN jakoukoliv odpovědnost nebo záruku.

VÝSTRAHA Provozujte pouze taková elektrická zařízení, jejichž max. výkon je v rámci specifikace výkonu elektrocentrály. Elektrocentrála disponuje pojistkou proti nedostatku oleje. Při příliš nízké hladině oleje není možné zařízení spustit. Nikdy nepřipojujte elektrocentrálu na síť (do zásuvky)! Nikdy nezapojujte 2 elektrocentrály! Na motoru a nastavení zařízení se nesmějí provádět žádné změny.

Provozní podmínky: Stroj lze provozovat pouze za následujících podmínek: Vlhkost max. 70% Teplota od +5°С do +40°С Výška 1500 m nad mořem Stroj není určen do provozů s rizikem exploze. Nedovolené použití: Provoz stroje za podmínek nad rámec uvedený v tomto návodu na obsluhu není povolen. Provoz stroje bez příslušných ochranných prostředků není dovolen. Není dovolena demontáž nebo deaktivace ochranných prvků. Není povolené použití nástrojů, které nejsou určeny pro použití s tímto strojem. Jakékoliv změny na konstrukci stroje nejsou dovolené. Provoz stroje způsobem a k účelům, které neodpovídají 100% pokynům v tomto návodu, je výslovně zakázán. Nikdy nenechávejte stroj bez dozoru. Zejména, pokud se v blízkosti stroje nacházejí děti! Běžící elektrocentrálu nikdy nezakrývejte.BEZPEČNOST ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 65 ZI-STE1200IV

35.2 Bezpečnostní pokyny

Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí být okamžitě obnoveny! Zákony a nařízení platné v místě používání stroje mohou stanovovat minimální věk obsluhy a omezit tak používání tohoto stroje! Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY následujících pokynů: Stroj používejte za dostatečných světelných podmínek, aby byla zajištěna jeho bezpečná obsluha. Při únavě, špatné koncentraci, popř. pod vlivem léků, alkoholu nebo drog je práce se strojem zakázaná! Děti nebo osoby, které nejsou seznámeny s tímto návodem na obsluhu, nesmí stroj používat! Stroj smí být obsluhován pouze vyškolenými osobami (seznámenými a rozumějícími tomuto návodu na obsluhu), které nedisponují omezeními v podobě motorických schopností. Nepovolané osoby a zvláště pak děti, jakož i nevyškolené osoby se musí zdržovat mimo dosah stroje! Pokud stroj předáváte třetí osobě, vždy návod přiložte. Riziko popálení! Za provozu vycházejí ze stroje horké plyny a části stroje jako například výfuk a motor jsou velice horké. Nepokládejte horký stroj na suchou trávu a jiné lehce vznětlivé materiály. Po použití musíte nechat stroj řádně vychladnout. Jinak hrozí akutní riziko popálení! POZOR: Benzin je vysoce vznětlivý! Před tankováním vypněte motor. Při tankování nekuřte a nepřibližujte se s otevřeným ohněm. Netankujte, pokud jsou motor a karburátor stále horké. Vždy tankujte venku nebo v dobře větraných prostorách. Vyvarujte se kontaktu s pokožkou a oděvem (Nebezpečí požáru!). Po natankování paliva dobře utáhněte uzávěr nádrže a zkontrolujte těsnost. Startování provádějte minimálně 3 m od místa tankování. Rozlité palivo musí být okamžitě otřeno. Benzin uchovávejte pouze ve speciálních, k tomu určených nádobách. Pokud benzin přetekl, nesmíte se pokoušet stroj startovat. Místo toho musíte plochy stroje zněčištěné benzinem očistit. Vyvarujte se jakýchkoliv pokusů o zážeh motoru do úplného odpaření benzinových výparů. Poškozená palivová nádrž nebo jiné části jako uzávěr nádrže apod. je nutné vyměnit. Po skončení provozu uzavřete kohout přívodu benzinu (pokud je součástí dodávky) Elektrocentrálu nikdy nepoužívejte ve vnitřních prostorech a v blízkosti otevřených oken a ventilací nebo ve snadno hořlavém prostředí. Výpary obsahují jedovatý kysličník uhelnatý, který může zapříčinit bezvědomí a vést až k smrti. Elektrocentrála může být proto provozována pouze venku nebo v prostorách, s dostatečnou cirkulací vzduchu. Ve vzdálenosti 5 m se nesmí zdržovat žádné další osoby, zvláště pak děti nebo domácí zvířata! Elektrocentrála musí být umístěna nejméně ve vzdálenosti 1 metru od budov a jiného zařízení. Elektrocentrálu umístěte na bezpečné a rovné místo. Otáčení nebo naklápění stroje nebo změna stanoviště během jeho provozu jsou striktně zakázané.

POKYNY PRO TRANSPORT: Motor vypněte. Elektrocentrálu nepřepravujte zapnutou! Elektrocentrálu pro transport zabezpečte!

I přes dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další rizika: Riziko popálení: Dotýkání se tlumiče, výfuku a dalších rozpálených částí stroje může, po déle trvajícím provozu resp. když je motor horký, vést k těžkým popáleninám. Riziko požáru a/nebo exploze Benzin je velice snadno vznětlivý a za určitých podmínek i výbušný. NIKDY nedoplňujte palivo nebo motorový olej, pokud je stroj v provozu nebo horký.PROVOZ ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 66 ZI-STE1200IV Při tankování a na místech, na kterých je palivo skladováno, nekuřte, nemanipulujte s otevřeným ohněm a nepoužívejte mobilní telefony apod. Palivovou nádrž neplňte až po okraj a při doplňování paliva se vyvarujte rozlití benzinu. Pokud dojde k rozlití benzinu, neprodleně zajistěte, aby byla potřísněná oblast zcela vysušena/očištěna ještě před vlastním startováním motoru. Ujistěte se, že je po natankování uzávěr nádrže dobře uzamvřen. Chemické nebezpečí Benzinový nebo naftový motor nikdy neobsluhujte v uzavřeném prostoru bez dostatečného odvětrání. Zplodiny oxidu uhelnatého z vnitřních jednotek pohonu spalovacích motorů mohou v uzavřených prostorech způsobit při nadechnutí poškození zdraví a smrt. Z tohoto důvodu provozujte stroj pouze v dobře větraných prostorech nebo venku. Kapalná paliva mohou zapříčinit poškození pokožky a těžké škody na životním prostředí. Nebezpečí od elektrického proudu Přímý elektrický kontakt může vést k úrazu elektrickým proudem. Nikdy se nedotýkejte vlhkýma nebo mokrýma rukama. Věnujte pozornost dostatečnému uzemnění. Poškození sluchu Delší pobyt v bezprostřední blízkosti běžícího stroje může mít za následek poškození sluchu. Používejte ochranu sluchu! Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, pokynů k údržbě a péči o stroj a při vhodném používání stroje zaškolenou obsluhou. Přes veškeré ochranné pomůcky a bezpečnostní výbavu stroje jsou Vaše koncentrace na práci a technické předpoklady pro obsluhu stroje tím nejdůležitějším bezpečnostním faktorem! 36 PROVOZ Po obdržení zásilky zkontrolujte, zda-li jsou všechny její části v pořádku. Poškození nebo chybějící části okamžitě oznamte svému prodejci nebo přepravci. Viditelná poškození způsobená přepravou musejí být neprodleně zaznamenána do dodacího listu. Na pozdější reklamace nebude brán zřetel. Zboží bude považováno za řádně dodané.

36.1 Před uvedením do provozu

36.1.1 Kontrola motorového oleje

Elektrocentrála je dodána bez provozních náplní! Před uvedením do provozu musíte doplnit motorový olej 15W40! viz. kapitola Údržba => Výměna motorového olejePROVOZ ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 67 ZI-STE1200IV

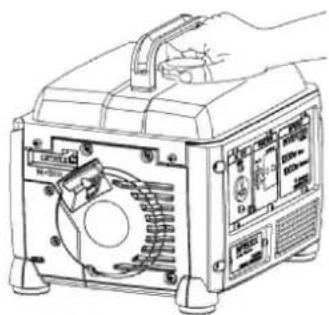

36.1.2 Kontrola paliva

Stroj postavte na rovnou plochu. Otevřte uzávěr nádrže. Zkontrolujte filtr paliva. Palivo nedoplňujte bez palivového filtru! Tankujte pouze bezolovnatý benzin. NIKDY NETANKUJTE PŘI PUŠTĚNÉM STROJI!

POKYN Elektrocentrála musí vždy stát na pevné a rovné podložce! Otáčení a naklápění stroje nebo změna jeho stanoviště jsou za provozu zakázané. Před spuštěním stroje vždy zkontrolujte stav motorového oleje a paliva. Spotřebič napojte až tehdy, kdy poběží elektrocentrála na plné otáčky. Spotřebič odpojte, než elektrocentrálu vypnete. Připojené spotřebiče musí být v bezvadném stavu. Vedení ke spotřebiči zajistěte co nejkratší.

Otočte palivový kohout do polohy „ON“

Hlavní vypínač přepněte do poloh „I“ ON.

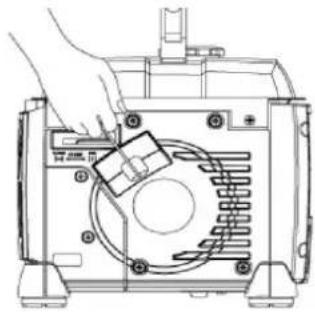

Při studeném startu nastavte sytič do polohy „CLOSED“ (zavřeno). Při teplém startu (Motor už běží a je zahřátý) nastavte sytič do polohy „OPEN“ (otevřeno). Pokud elektrocentrála po 5 pokusech nenaskočí, nastavte sytič na „CLOSED“ a proveďte další pokus.ÚDRŽBA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 68 ZI-STE1200IV Když motor běží, sytič po cca 20 s nastavte do polohy „OPEN“.

Motor spouštějte pomocí startovacího kabelu. Zatáhněte silně za rukojeť. Pokud motor nenaskočí, znovu zkoušejte. Běžný start: 3-4 pokusy Při startování pomocí startovacího kabelu může od náhlého zpětného rázu, zapříčiněného od naběhnutého motoru, dojít ke zranění na ruce.

POZOR V případě nouze vypněte rychle elektrocentrálu hlavním vypínačem! Za normálních okolností vypnete elektrocentrálu následovně: Všechny spotřebiče vypněte a odpojte od elektrické sítě. Elektrocentrálu nechte po nějakou dobu bez připojeného spotřebiče běžet kvůli vychladnutí. Přepněte hlavní vypínač ZAPNUTO-VYPNUTO do polohy „0“ OFF.

Při delších prostojích nechte elektrocentrálu po nějakou dobu bez připojeného spotřebiče běžet kvůli vychladnutí. Poté dejte palivový kohout do polohy „OFF“. Motor bude bežet, dokud nebude spotřebováno zbylé palivo v karburátoru. Poté přepněte hlavní vypínač ZAPNUTO-VYPNUTO do polohy „0“ OFF.

Před úkony údržby stroj vypněte a nechte vychladnout! Stroj je nenáročný na údržbu a pouze několik málo dílů musí být obsluhou udržováno. Poruchy nebo závady, které mohou ovlivnit bezpečnost, nechte okamžitě odstranit. UPOZORNĚNÍ Pouze pravidelně udržovaný stroj může být uspokojivě provozován. Nedostatečná údržba a péče o stroj mohou mít za následek nehody a zranění. Náročné opravy svěřte autorizovanému servisu Nevhodný zásah může poškodit stroj a ohrozit Vaši bezpečnost.ÚDRŽBA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 69 ZI-STE1200IV

37.1 Péče o stroj a plán údržby

Interval údržby Před každým použitím Po: 1 měsíci

Vzduchový filtr Kontrola

Zapalovací svíčka Kontrola

Benzinová nádrž a filtr Kontrola

Příslušnou údržbu proveďte v daném měsíci nebo po uplynutí stanovených hodin provozu – podle toho, co nastane dříve.

Doporučuje se stroj vyčistit hned po každém použití. Udržujte ochranné prvky, vzduchové štěrbiny a skříň motoru čisté od prachu a nečistot. Skříň stroje očistěte vlhkým hadříkem a běžným čistícím prostředkem nebo mírnějším proudem tlakového vzduchu. VÝSTRAHA

Použití čistících prostředků jako rozpouštědel, agresivních chemikálií nebo abrasivních prostředků má za následek poškození stroje! Platí: Při čištění používejte pouze vodu a v případě nutnosti jemné čističe!ÚDRŽBA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 70 ZI-STE1200IV

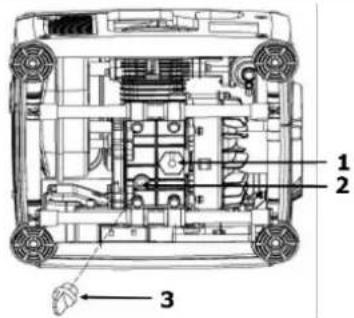

37.3 Výměna motorového oleje

Před výměnou motorového oleje stroj vypněte! Starý motorový olej rychle a úplně vypusťte, dokud je motor ještě teplý. Ve smyslu ochrany životního prostředí odevzdejte starý olej na sběrném místě v utěsněné nádobě. Nevyhazujte ho nikdy s domovním odpadem! Otevřte uzávěr nádrže motorového oleje (3), stroj naklopte a nechte starý olej do vhodné nádoby vytéct.

Doplňte nový motorový olej (15W40, 260ml) (2) a opět uzavřete nádrž motorového oleje. Zbytky oleje otřete hadříkem. Postavte stroj na rovnou plochu a motor nastartujte. Při dostatečné hladině oleje se výstražná kontrolka oleje (1) neaktivuje.

37.4 Vzduchový filtr

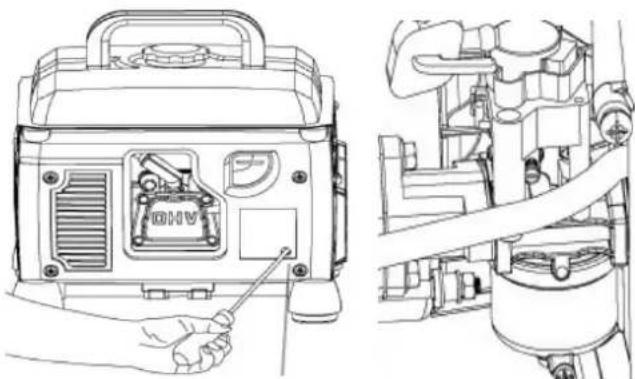

Povolte šrouby a sundejte kryt vzduchového filtru (1) Vzduchový filtr vyndejte (2) Vzduchový filtr nejprve omyjte v mýdlové vodě nebo teplém rozotku saponátu, následně opláchněte v čisté vodě a nechte před zpětnou instalací dostatečně vyschnout. Zpetná montáž se provede v opačném pořadí.

37.5 Zapalovací svíčka

Zapalovací svíčku (1) uvolněte rotačním pohybem. Vyndejte zapalovací svíčku (2) pomocí klíče na svíčky (3). Zapalovací svíčku zkontrolujte na znečištění a v případě potřeby ji očistěte pomocí měděného kartáče. Zkontrolujte vzdálenost elektrod (0,6 -0,7mm) Zpětná montáž se provede v opačném pořadí.ÚDRŽBA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 71 ZI-STE1200IV

37.6 Benzinová nádrž a filtr

Otevřte uzávěr palivové nádrže (1). Vyčistěte filtr (2). Palivovu nádrž zkontrolujte. Filtr opět nasaďte.

Stroj zajistěte proti pohybu. Ujistěte se, že z nádrže nemůže unikat benzin. Když je stroj již v dopravním prostředku, nesmí být motor zapnutý. Stroj chraňte při transportu před přílišným horkem. Pokud bude stroj po delší dobu v uzavřeném dopravním prostředku, může se palivo z důvodu přehřátí vznítit.

Pokud je stroj uskladněn po dobu více než 30 dní: Počkejte, dokud stroj dostatečně nevychladne. Nechte palivo z nádrže a karburátoru vypustit do vhodné zachycovací nádoby a vypuštěné palivo uskladněte k tomu určené nádobě. Tuto uskladněte na suchém a čistém místě mimo dosah dětí.

Váš stroj nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro získání informací o správné likvidaci a dostupných možnostech likvidace odpadu. Pokud si u vašeho obchodníka zakoupíte nový nebo podobný stroj, je tento povinen starý stroj od vás bezplatně převzít k odborné likvidaci.ODSTRAŇOVÁNÍ ZÁVAD ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 72 ZI-STE1200IV

38 ODSTRAŇOVÁNÍ ZÁVAD

Závada Možná příčina Odstranění Motor neběží Špatný postup při pokusu startování Startování proveďte podle pokynů v tomto návodu Zněčištěný vzduchový filtr Vzduchový filtr vyčistěte / vyměňte Absence dodávky paliva Natankujte Závada na vedení paliva Vedení paliva zkontrolujte na ohnutí nebo jiná poškození Motor se dusí Vyšroubujte zapalovací svíčku, očistěte ji a vysušte; následně několikrát zatáhněte za startovací kabel; zapalovací svíčku opět zašroubujte Zapalovací svíčka není nasazena Nasaďte zapalovací svíčku Absence zapalovací jiskry Zapalovací svíčku očistěte/ vyměňte Zkontrolujte zapalovací kabel Zavřený palivový kohout Palivový kohout otevřte Nízká hladina motorového oleje Zkontorlujte olej a případně doplňte Motor naběhně a hned zhasne Chybné nastavení karburátoru (volnoběžné otáčky) Kontaktujte zákaznický servis Stroj pracuje přerušovaně (dusí se) Chybné nastavení karburátoru Kontaktujte zákaznický servis Zapalovací svíčka je znečištěna od nánosů. Zapalovací svíčku očistěte/ vyměňte Zapalovací svíčku zkontrolujte Kontrolka motorového oleje svítí Zkontrolujte stav oleje Motorový olej doplňte Kontrolka motorového oleje svítí Příliš nízká hladina / žádný olej Motorový olej doplňte Kontrolka napětí na výstupu svítí 1x za interval Proudová pojistka aktivována Motor běží na nízké otáčky Kontrolka napětí na výstupu svítí 2x za interval Aktivovaná tepelná ochrana Stroj nechte vychladnout Kontrolka napětí na výstupu svítí 3x za interval Aktivovaná ochrana proti přetížení Příliš velký spotřebič Kontrolka napětí na výstupu svítí 4x za interval Ochrana proti zkratu aktivována Zkontrolujte spotřebič

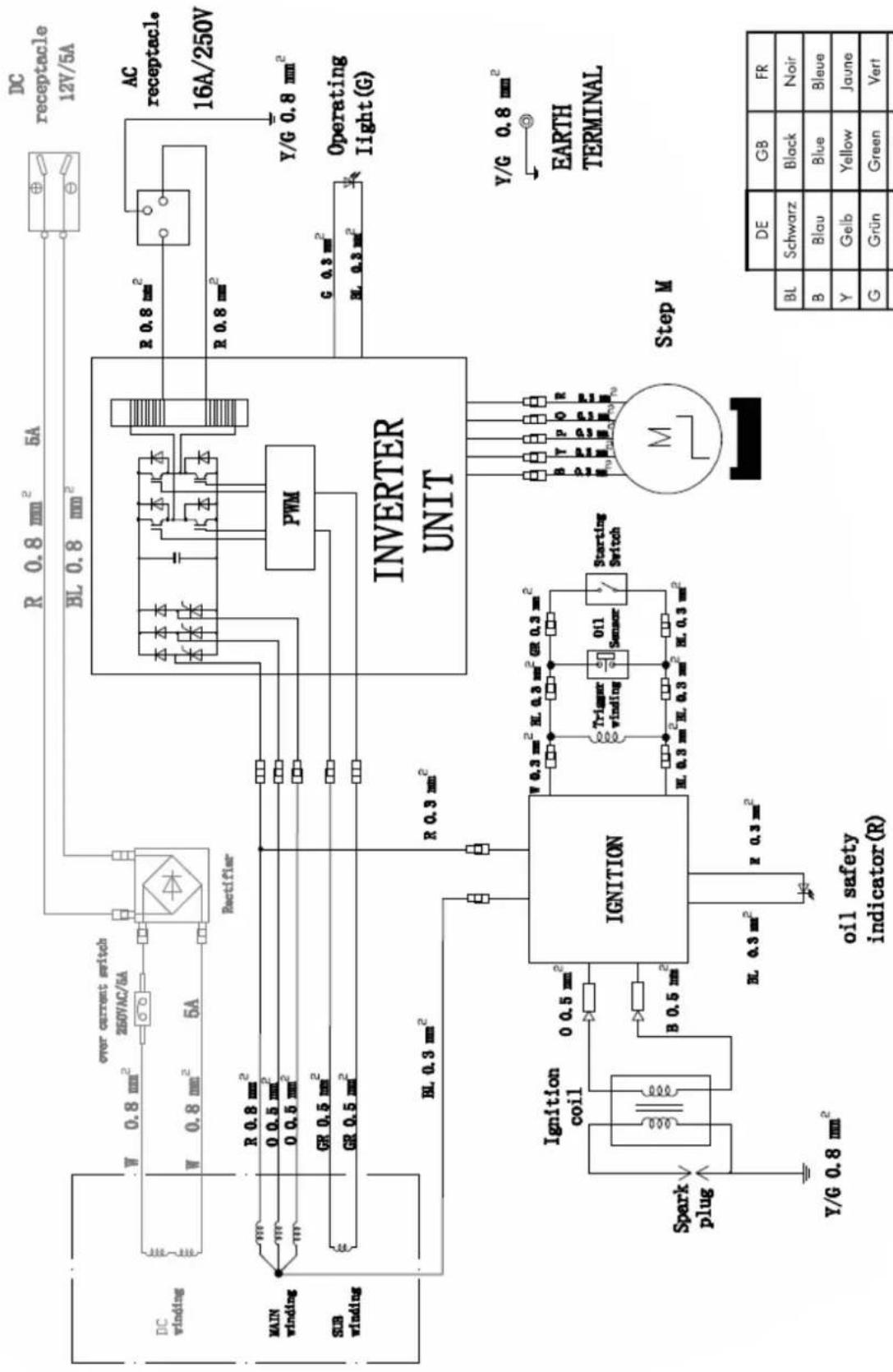

Pokud si nejste jisti, že jste schopni provést opravu řádně sami, nebo nedisponujete příslušnou kvalifikací a schopnostmi, obraťte se ohledně odstranění závady na autorizovaný servis.SCHALTPLAN / WIRING DIAGRAM ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 73 ZI-STE1200IV
