NÁVOD K OBSLUZE ZISTE5500 Zipper
35.1 Účel použitia....76
35.1.2 Zakázaná použitia / nebezpečná použitia.... 76
35.2 Požiadavky na uživatel'a....76
35.3 Všeobecné bezpečnostné pokyny 77
36.1 Kontrola obsahu dodávky 79
36.2 Montaž stroja 79
36.2.1 ZI-STE2800 79
36.2.2 ZI-STE5500 79
36.2.3 ZI-STE8000 / ZI-STE8004 80
38.1 Plán údržby a starostlivosti o stroj 85
38.1.1 Tabulka úkonov 85
38.1.2 Výmena oleja v motore 85
38.1.3 Vžduchový filter 86
38.1.4 Zapalovacia sviečka.... 86
38.1.5 Palivový kohútik a palivový filter (každých 150 prevádzkových hodín) ..... 87
38.2 Transport....87
39 SKLADOVANIE 87
40 LIKVIDÁCIA 87
41 ODSTRAÑOVANIE PORÚCH 88
42 PŘEDMLUVA (CZ) 89
43 BEZPECNOST 90
43.1 Účel použití....90
43.1.1 Technická omezení 90
43.1.2 Zakázané použití / nebezpečné použití 90
43.2 Požadavky na uživatele 90
43.3 Všeobecně bezpečnostní pokyny 91
43.4 Speciální bezpečnostní pokyny pro provoz stroje 91
43.5 Bezpečnostní pokyny pro stroj se spalovacím motorem 91
43.6 Pökyny k bezpečnosti 92
44 MONTAZ 93
44.1 Kontrola obsahu dodávky 93
44.2 Montáž stroje 93
44.2.1 ZI-STE2800 93
44.2.2 ZI-STE5500 93
44.2.3 ZI-STE8000 / ZI-STE8004 94
44.3 Kontrola pred uvedením do provozu....94
44.3.1 Kontrola oleje v motoru 94
44.3.2 Kontrola stavu paliva 95
45 PROVOZ 95
45.1 Informace k uvedení do provozu 95
45.1.1 Zemnění 95
Před provozem stroje si nechte provést uzemnění odborným pracovníkem!...... 95
45.1.2 Testovací běh při prvním startu.... 95
45.1.3 Pokyny pro prvních 20 provozních hodin 96
45.2 Provozní pokyny 96
45.2.1 Připojení na stávající elektrickou sít.... 96
45.2.2 Připojení spotřebičů na strídavé napětí (AC) 96
45.2.3 Provoz stroje ve vyšší nadmořské výšce než 1800 mnm....96
45.2.1 Provoz na střídavé napětí 96
45.3 Obsluha 97
45.3.1 Zapnutí / Start (ZI-STE2800; ZI-STE5500) 97

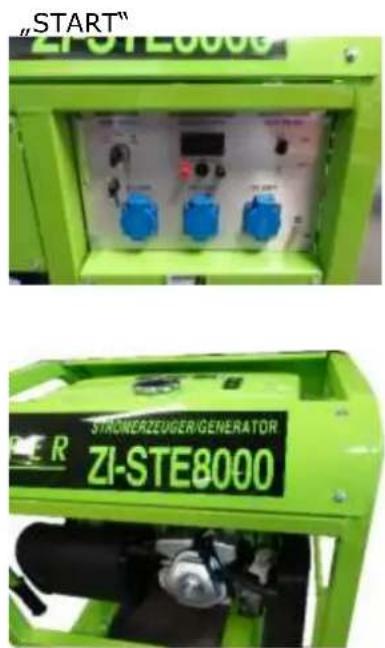

45.3.2 Zapnutí / Start (ZI-STE8000; ZI-STE8004) 98
46 ÚDRŽBA 98
46.1 Plán údržby a péče o stroj 99
46.1.1 Tabulka úkonů 99
46.1.2 Výměna oleje v motoru 99
46.1.3 Vzduchový filter 100
46.1.4 Zapalovací svíčka....100
46.2 Transport....101
47 SKLADOVÄNİ 101
48 LIKVIDACE, 101 .
49 ODSTRANĚNÍ ZÁVAD 102
50 UVOD (SL) 103
51 VARNOST 104
51.1 Namenska uporaba....104
SK CE-ZHODNÉ: Tento výrobok zodpovedá smerniciam EU.
CZ CE-SHODA: Tento výrobek odpovídá směrnicím ES
SK Prečítajte si tento návod!
CZ Postupujte podle pokynů!
CZ Žádný otevřený plamen, oheň, otevřené zapalování a kouření zakázány!
CZ Varování před horkým povrchem!
SK Dodržujte bezpečnú vzdialenost od stroja!
CZ Dodržujte bezpečnou vzdálenost od stroje!
cz Chraňte před vlhkostí
SK Nebezpečné elektrické napätie!
CZ Nebezpečné elektrické napětí!
SL NeVarna električna napetost!!
HR Opasan električni napon!
CZ POZOR: Zkontrolujte hladinu oleje! Při nedostatku oleje motor nenastartuje!!!
SL POZOR! Preverite olje! Motor se ne zažene, če je nivo olja prenizek!!
HR PAŽNJA: Provjerite ulje! Motor se ne pokreće kad ima premalo ulja!!
CZ Varovné štítky a/nebo samolepky, které jsou nečitelné nebo chybí, ihned nahradte!
Obchodné označenie výrobku uvedené na obálke návodu bude pre účel tohto návodu skrátené na označenie "stroj".
Kontakt na služby zákazníkom
ZIPPER MASCHINEN
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: +43 7248 61116-700
Fax: +43 7248 61116-720
Mail: info@zipper-maschinen.at
35 BEZPEČNOST
35.1.2 Zakázaná použitia / nebezpečná použitia
Pred začatím práce so strojom si nasadte osobné ochranné pomôcky.
35.3 Všeobecné bezpečnostné pokyny
35.5 Bezpečnostné pokyny pre stroj so spal'ovacím motorom
- Stroj netankujte v blízkosti otevřeného ohně.
- Pozor na rozliate palivo pri tankovaniu - ihned' utrite.
- Stroj s odskrutkovanou sviečkou neprotáčejte, palivo strieka otvorom pre sviečku von.
- Po tankovaniu uzavrite nádrž zátkou.
- Pravidelne kontrolujte nádrž a palivové vedenie na tesnost. Pokial dôjde k úniku paliva, stroj nepoužívajte.
36.1 Kontrola obsahu dodávky
 |  |
 | |

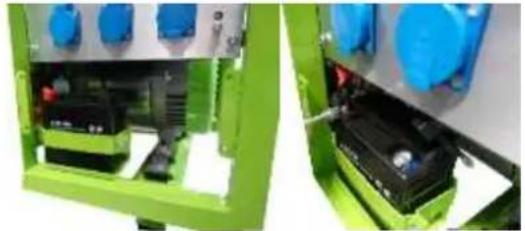

Montáž batérie Pri montáži batérie postupujte nasledovne:• Namontujte batériu skrutkami, podložkami a matkami.• Červený kábel pripojte na svorku (+) batérie.• Čierny uzemnený kábel pripojte na svorku (-) batérie.• Batériu odpájajte v opačnom poradí. | |
- Odskrutkujte uzáver nádrže.
- Urobte kontrolu zrakom. Doplňte potrebné množstvo s požadovaným oktánovým číslom (Bezolovnatý benzín 95.
- Uzáver nádrže opät zaskrutkujte.
37 PREVÁDZKA

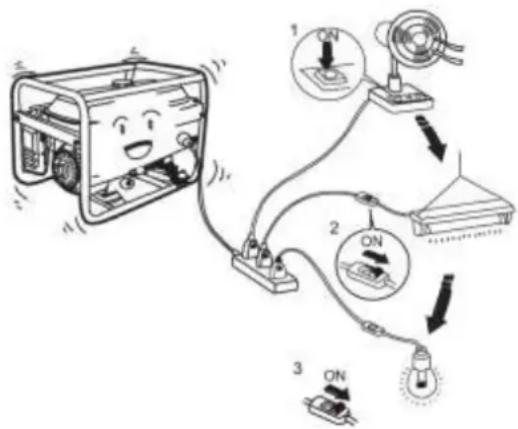

Pred pripojením spotrebiča na striedavé napätia skontrolujte, že je bez nedostatkov.
Pri naštartovaní elektrocentrály postupujte nasledovne:
- Ak je spotrebič pripojený ku striedavé zásuvke, odpojte ho.
Pri naštartovaní elektrocentrály postupujte nasledovne:
- Ak je spotrebič pripojený ku striedavé zásuvke, odpojte ho.
• Vypnite pripojené spotrebiče a vytiahnite ich zo zásuvky
- Na vypnutie elektrocentrály prepnite vypínač do polohy vypnuté - OFF.
• Uzavrite palivový kohút
38 ÚDRŽBA
VAROVANIE
38.1 Plán údržby a starostlivosti o stroj
38.1.1 Tabul'ka úkonov

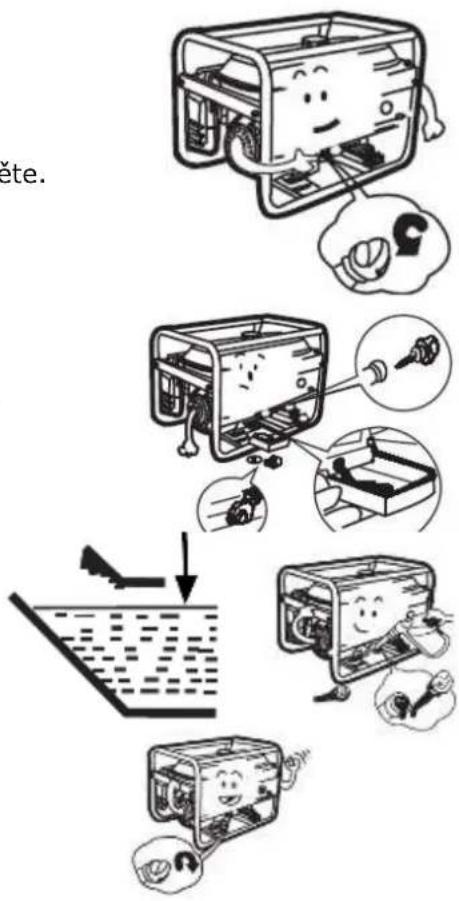

38.1.2 Výmena oleja v motore
skrutkujte zátku plniaceho otvoru oleja.
• Zátku plniaceho otvoru opät zaskrutkujte.

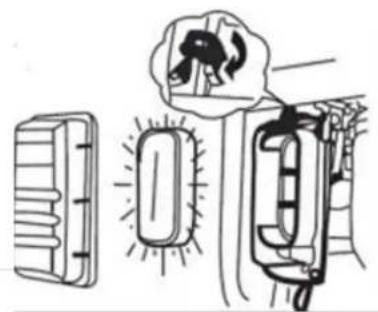

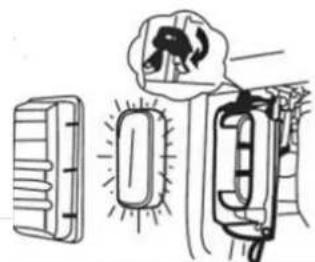

38.1.3 Vzduchový filter
• Uvol'nite sponu odoberte kryt filtra
• Vyberte vzduchový filter
• Vyperte v čistiacom roztoku
- Vyžmýkajte
- Nechajte nasať motorovým olejom
- Prebytočný olej vyžmýkajte
• Vzduchový filter Opät nasadte
- Nasad'te kryt filtra
- Zaklapnite sponu

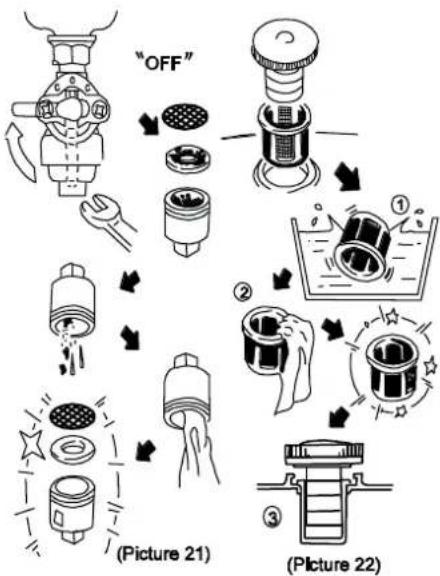

• Nastavte palivový kohútik do polohy "OFF"
• Kohút demontujte
• Všetky časti vyperte v jemnom čistiacom roztoku
• Diely opät zložte dohromady
• Vyberte filter z nádrže
• Vyperte v jemnom čistiacom roztoku
- Opät nasadte do nádrže
38.2 Transport

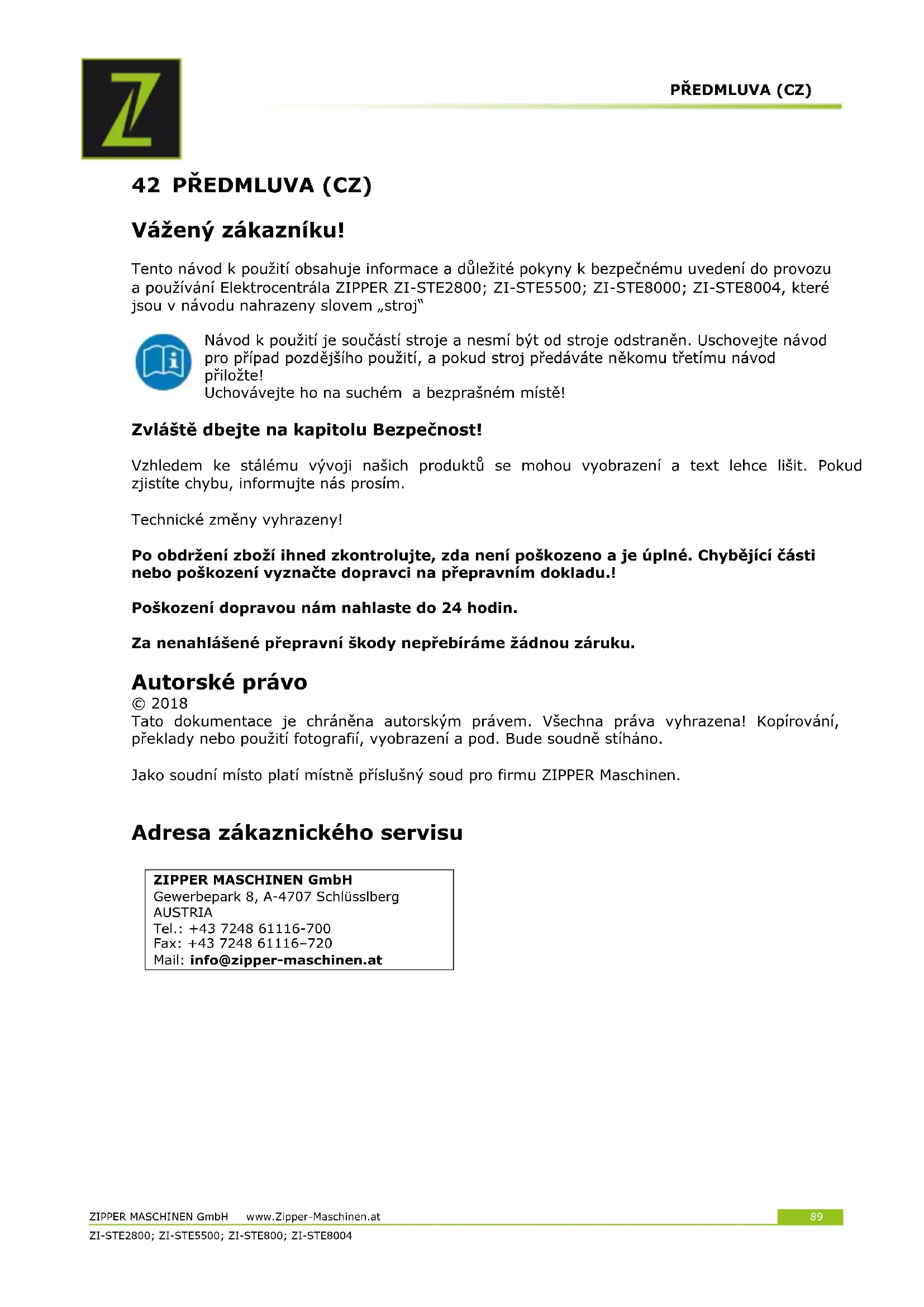

Tento návod k použití obsahuje informace a důležité pokyny k bezpečnému uvedení do provozu a používání Elektrocentrála ZIPPER ZI-STE2800; ZI-STE5500; ZI-STE8000; ZI-STE8004, které jsou v návodu nahrazeny slovem „stroj“
Návod k použití je součástí stroje a nesmí být od stroje odstraněn. Uschovejte návod pro případ pozdějšího použití, a pokud stroj předáváte někomu třetímu návod přiložte!
Uchovávejte ho na suchém a bezprašném místě!
Zvláště dbejte na kapitolu Bezpečnost!
Vzhledem ke stálému vývoji našich produktů se mohou vyobrazení a text lehce lišit. Pokud zjistíte chybu, informujte nás prosím.
Technické změny vyhrazeny!
Po obdržení zboží ihned zkontrolujte, zda není poškozeno a je úplné. Chybějící části nebo poškození vyznačte dopravci na přepravním dokladu.!
Poškození dopravou nám nahlaste do 24 hodin.
Za nenahlášené přepravní škody nepřebíráme žádnou záruku.
Autorské právo
© 2018
Tato dokumentace je chráněna autorským právem. Všechna práva vyhrazena! Kopírování, překlady nebo použití fotografií, vyobrazení a pod. Bude soudně stíháno.
Jako soudní místo platí místně příslušný soud pro firmu ZIPPER Maschinen.
Adresa zákaznického servisu
Tato kapitola obsahuje informace a důležité pokyny k bezpečnému uvedení do provozu a provozu stroje.
Pro vaši bezpečnost si před uvedením do provozu pečlivě pročtěte tento návod. To vám umožní bezpečnou práci se strojem a vyhnutí se nedorozuměním, jakož i věcným škodám a zraněním. Zvlášte dbejte na symboly a piktogramy, nalepené na stroji, jakož i bezpečnostní pokyny!
43.1 Účel použití
Stroj je výhradně určen k následujícím činnostem:
Tato elektrocentrála slouží výhradně k napájení elektrických spotřebičů, jejichž max. příkon je v nižší než je výkon této elektrocentrály. Rozběhový proud indukčních spotřebičů přitom musí být zohledněn.
Generátor je určen pro provoz běžných odporových a indukčních spotřebičů (např. osvětlení, elektrického nářadí, kompresorů a pod.)
Při připojení ke stacionárním spotřebičům, jako je topení, klimatizace, vodárna a pod. nebo pro napájení obytných přívěsů je nezbytně nutné, aby připojení a uzemnění provedl kvalifikovaný elektromechanik s příslušným oprávněním.
Pro ostatní použití a z tohy vyplývající škody a zranění nepřebírá firma ZIPPER-MASCHINEN žádnou odpovědnost a záruku.
43.1.1 Technická omezení
Stroj je určen k provozu za následujících podmínek:
Rel. vlhkost: max. 65 %
Teplota (pro provoz) +5°C až +40°C
Teplota (skladování a transport) -20°C až +55°C
43.1.2 Zakázané použití / nebezpečné použití
• Provozovat stroj ve špatném zdravotním a mentálním stavu
• Provozovat stroj bez dodstatečných znalostí návodu (stroj + motor).
• Měnit konstrukci stroje
• Provozovat stroj v mokru a dešti
- Provozovat stroj ve výbušném prostředí
• Provozovat stroj uvnitř auzavřených prostorách
- Provozovat stroj bez bezpečnostních krytů
- Odstraňování bezpečnostních nálepek a štítků ze stroje.
- Měnit nebo vyřazovat z činnosti bezpečnostní prvky stroje.
Nedovolené použití stroje vede k zániku veškerých záruk a nároků na náhradu škody vůči firmě Zipper Maschinen GmbH.
43.2 Požadavky na uživatele
Předpokladem k používání tohoto stroje je tělesná a duševní způsobilost, jakož i znalost a porozumění návodu k použití.
Dbejte na to, že místní právní předpisy mohou omezit minimální věk obsluhy stroje! Před zahájením práce se strojem si nasadťe osobní ochranné pomůcky.
Práce na elektrických částech stroje jsou povoleny pouze elektromechanikům s příslušným oprávněním nebo pod jejich vedením a kontroluou.
43.3 Všeobecné bezpečnostní pokyny
K zamezení závadám, škodám a zranění při práci se strojem vedle všeobecných bezpečnostních pravidel dodržujte následující pokyny:
- Před použitím zkontrolujte bezvadný stav stroje. Dbejte na to, aby všechny bezpečnostní prvky stroje byly na svých místech, ujistěte se, že všechny matky a šrouby jsou pevně dotaženy. Stroj nepoužívejte, pokud některé části chybí nebo jsou vadné!
• Dbejte na dostatečné osvětlení pracoviště. - Držte ruce a nohy dále od pohyblivých částí stroje a při práci dbejte na jistý postoj.
- Zajistěte, aby hutněný prostor neobsahoval elektrické vedení pod proudem, plynové nebo vodovodní potrubí, které by mohlo být strojem poškozeno.
- Před zapnutím stroje odstraňte všechny nástroje a nářadí, použité pro nastavení stroje.
- Pracující stroj nenechávejte nikdy bez dozoru (stroj před opuštěním pracoviště vždy vypněte).
- Dbejte na to, aby nepovolané osoby a zvláště děti dodržovaly bezpečnou vzdálenost od stroje.
- Stroj smí být provozován, udržován a opravován pouze vyškoleným personálem.
- Používejte při práci se strojem osobní ochranné pomůcky (ochranu sluchu, rukavice, bezpečnostní boty, přiléhavé obječení a pod.)!
- Se strojem nepracujte při únavě nebo pod vlivem alkoholu, léků a drog!
- Se strojem nepracujte v blízkostizápalných kapalinnebo plynů (nebezpečí exploze!).
- Údržbu nebo opravy stroje provádějte pouze při vypnutém motoru.
- Používejte pouze náhradní díly a příslušenství, doporučené firmou Zipper Maschinen.
43.4 Speciální bezpečnostní pokyny pro provoz stroje
- Elektrocentrálu nepoužívejte za deště, v mokru nebo při vysoké vzdušné vlhkosti. NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM!
- Otáčky motoru nezvyšujte nad 3.500 ot/min. Mohlo by dojít k poškození stroje nebo zranění obsluhy.
43.5 Bezpečnostní pokyny pro stroj se spalovacím motorem
- Nedotýkejte se při provozu motoru nebo výfuku, tyto části jsou při provozu a krátce po vypnutí horké a mohou způsobit popálení.
- Nedotýkejte se při provozu koncovky svíčky (elektrický úder!).
- Neprovozujte stroj v uzavřených prostorách nebo špatně větramých místnostech. Nebezpečí otravy kysličníkem uhelnatým.
- Při provozu stroje nekuřte.
- Nekuřte při tankování stroje.
- Stroj tankujte pouze v dobře větraných prostorách.
- Stroj tankujte pouze při vypnutém a vychladlém motoru.
• Stroj netankujte v blízkosti otevřeného ohně
- Pozor na rozlité palivo při tankování – ihned otřete.
- Stroj s vyšroubovanou svíčkou neprotáčejte, palivo stříká otvorem pro svíčku ven.
- Nezkoušejte funkci zapalování při přesyceném motoru nebo pokud je u stroje cítit benzín. Jiskra může zapálit benzínové páry.
- Nepoužívejte benzín nebo lehce zápalná ředidla pro čištění stroje, zvlášťe pak ne v uzavřených prostorech. Výpary paliva mohou explodovat.
- Udržujte výfuk a jeho okolí čisté od cizích látek a předmětů (listí, papír, karton a pod.) Horký výfum může způsobit jejich vznícení.
- Po tankování uzavřete nádrž zátkou.
- Pravidelně kontrolujte nádrž a palivové vedení na těsnost. Pokud dojde k úniku paliva, stroj nepoužívejte.
- Palivo skladujte pouze v k tomu určeným nádobám.
43.6 Pokyny k bezpečnosti
I při správném používání zůstávají některá rizika. Vlivem konstrukce a zhotovení stroje mohou při práci se strojem vzniknout nebezpečné situace, které jsou v tomto návodu popsány:
NEBEZP EČI
Nedodržení tohoto pokynu může vést k nebezpečné situaci, která vede k těžkému zranění nebo smrti.
VA ROVÁ NÍ
Tento pokyn vede k možné nebezpečné situaci, která může skončit zraněním nebo smrtí, pokud pokyn není respektován.
POZOR
Pokud tento pokyn není repektován, může jeho nedodržení vést k nebezpečné situaci, která může končit i zraněním.
POKY N
Pokud tento pokyn není respektován, může vést k nebezpečné situaci, končící až poškozením stroje a věcným škodám.
i přes dodržování bezpečnostních předpisů zůstává nejdůležitějším bezpečnostním předpokladem váše technické vzdělání a zdravý rozum při provozu stroje.
Bezpečná práce závisí především na vás!
44 MONTÁŽ
44.1 Kontrola obsahu dodávky
Po dodání stroje ihned zkontrolujte, zda nedošlo k jeho poškození dopravou a jeho úplnost.

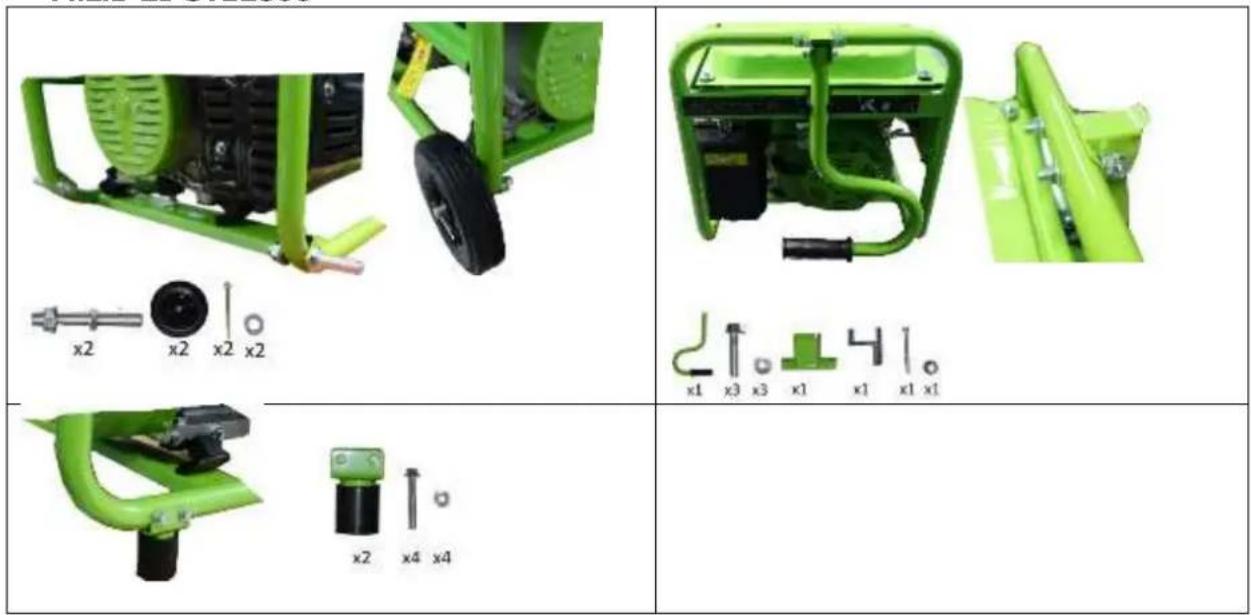

44.2 Montáž stroje
44.2.1 ZI-STE2800
 |  |
 | |

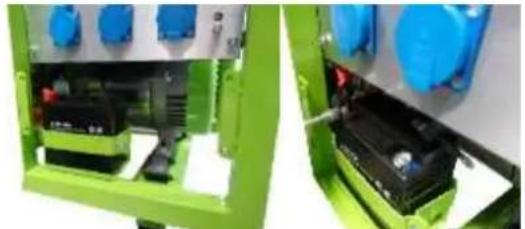

Montáž baterie Při montáži baterie postupujte následovně:☐ Namontujte baterii šrouby, podložkami a matkami.☐ Červený kabel připojte na svorku (+) baterie.☐ Černý ukostřený kabel připojte na svorku (-) baterie.☐ Baterii odpojujte v opačném pořadí. | |
44.3 Kontrola před uvedením do provozu

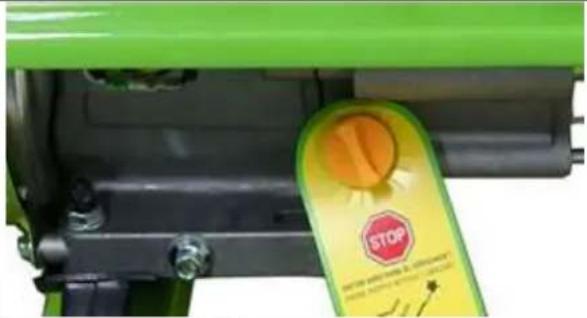

44.3.1 Kontrola oleje v motoru
| POKYN | ||
 | Nízký stav oleje vede k jeho poškození a snižuje životnost stroje. Zkontrolujte před startem motoru stav oleje. | |
 | 1. Pro kontrolu oleje stroj postavte na rovné a bezpečné místo. Vypněte motor a nechte stroj 10 minut odstát, aby mohl olej stéci do olejové vany.2. Vyšroubujte olejovou měrku a otřete ji hadrem nebo papírovou utěrkou. | |
 | 3. Měrku zasuňte do nalévacího otvoru, ale nešroubujte. (Dbejte na to, aby byla měrka úplně zasunuta – někdy dojde k zadrhnutí) | |
 | 4. Měrku opět vytáhněte a odečtěte výšku olejové hladiny. K tomu jsou na měrce dvě rysky. Viz obr. vlevo5. Při nízkém stavu oleje doplňte olej po horní rysku.6. Měrku opět zašroubujte a pevně dotáhněte. | |
44.3.2 Kontrola stavu paliva
POKYN
dbejte na předpisy pro kontrolu a doplňování paliva. Při tankování palivo filtrujte, abyste předešli jeho znečištění. Pokud palivo rozlijete, ihned ho otřete.
Postup:
- Odšroubujte uzávěr nádrže.
- Provedte kontrolu zrakem. Doplňte potřebné množství s požadovaným oktanovým číslem (Bezolovnatý benzín 95).
- Uzávěr nádrže opět zašroubujte.
45 PROVOZ
45.1 Informace k uvedení do provozu
POKYN
uvědomte si, že se stroj dodává bez oleje a paliva. Před provozem zkontrolujte, že je palivo a olej doplněno.
POZOR: Stroj nenastaruje, pokud hladina oleje nedosahuje k horní hraně olejové měrky! Pojistka proti nízkému stavu oleje!
45.1.1 Zemnění
Před provozem stroje si nechte provést uzemnění odborným pracovníkem!
Přesné předpisy pro zemnění přenosných generátorů závisí od legislativy země provozo-vání. Dodržujte prosím tyto předpisy..
45.1.2 Testovací běh při prvním startu
- Nechte stroj běžet poprvé 3 minuty naprázdno.
- Zkontrolujte, jestli motor nevydává podivné zvuky.
- Zkontrolujte výfukové plyny (příliš černé, přílis světlé)?
45.1.3 Pokyny pro prvních 20 provozních hodin
Pro prodloužení životnosti stroje dodržujte následující body:
- Prvních 20 provozních hodin motor šetřete a nepřetěžujte (toto platí i pro motory po opravě) to znamená nepracovat v maximálních otáčkách a při maximálním zatížení.
- Po prvních 20 hodinách vyměňte olej v motoru.
45.2 Provozní pokyny
45.2.1 Připojení na stávající elektrickou sít'
Tato elektrocentrála slouží výhradně k napájení elektrických spotřebičů, jejichž max. příkon je v nižší než je výkon této elektrocentrály. Rozběhový proud indukčních spotřebičů přitom musí být zohledněn.
Generátor je určen pro provoz běžných odporových a indukčních spotřebičů (např. osvětlení, elektrického nářadí, kompresorů a pod.)
Při připojení ke stacionárním spotřebičům, jako je topení, klimatizace, vodárna a pod. nebo pro napájení obytných přívěsů je nezbytně nutné, aby připojení a uzemnění provedl kvalifikovaný elektromechanik s příslušným oprávněním.
Za nedodržení tohoto pokynu jakož i za porušení platných předpisů a tohoto návodu výrobce ne-přebírá žádnou zodpovědnost a záruku.
45.2.2 Připojení spotřebičů na strídavé napětí (AC)
- Před připojením spotřebiče na střídavé napětí zkontrolujte, že je bez závad.
- Pokud zjistíte, že se spotřebič nechová normálně, ihned ho vypněte a odpojte od elektrocen-trály. Zkontrolujte, zda spotřebič není vadný nebo zda jeho příkon nepřesahuje jmenovitý vý-kon elektrocentrály.
POZOR: Krátkodobé překročení výkonu je možné, i když zkracuje životnost elektrocentrály Skontrolujte príkon pripojených spotrebičov podľa údajov, uvedených na štítku stroja.
Pozor: Chladničky potřebují při startu až 5-x větší rozběhový proud než při trvalém provozu!
45.2.3 Provoz stroje ve vyšší nadmořské výšce než 1800 mnm
☐ Při provozu ve vyšších nadmořských výškách je směs vzduchu a benzínu vzhledem k nižšímu obsahu kyslíku příliš bohatá. To vede k poklesu výkonu, vyšší spotřebě paliva, rychlejšímu opotřebení zapalovací svíčky a obtížnějšímu startování stroje.
□ Pokud je stroj určen pro provoz ve vysokých nadmořských výškách, nechte nastavit karburátor ve specializovaném servisu. Přesto musíte počítat se snížením výkonu asi o 3,5% na 300m nadmořské výšky.
45.2.1 Provoz na střídavé napětí
Zasuňte přístroj do zásuvky střídavého napětí (AC). Vět-šina přístrojů potřebuje pro start vyšší výkon, než je jeho jmenovitý. Přístroj se jmenovitým výkonem 1500kW mů-že při zapnutí zatížit elektrocentrálu až k maximálnímu výkonu.
Při připojení více spotřebičů postupujte od nejvyššího po nejnižší příkon!
Pokud je elektrocentrála přetížena, je napětí vypnuto. V tomto případě elektrocentrálu vypněte a zjistěte příčinu výpadku.
Při nastartování elektrocentrály postupujte následovně:
- Ujistěte se, že je elektrocentrála v bezvadném stavu PRIPRAVENA K PROVOZU, a že výkon je pro provoz spotřebičů dostatečný.
- Pokud je spotřebič připojen ke střídavé zásuvce, odpojte ho
- Otevřete palivový kohout.
- Při studeném startu zavřete škrtící klapku, při teplém startu škrtící klapku otevřete (tj. motor je po provozu ještě teplý)
- skrtící klapku vytáhněte
• Vypínač přepněte do polohy zapnuto - ON.
- Motor nastartujte startovací šnůrou.
- Pokud je škrtící klapka zavřená, po zahřátí ji v 1-2 krocích otevřete.
Při nastartování elektrocentrály postupujte následovně:
- Ujistěte se, že je elektrocentrála v bezvadném stavu PŘIPRAVENA K PROVOZU, a že výkon je pro provoz spotřebičů dostatečný.
- Pokud je spotřebič připojen ke střídavé zásuvce, odpojte ho
- Otevřete palivový kohout.
□ Vypněte připojené spotřebiče a vytáhněte je ze zásuvky
□ K vypnutí elektrocentrály přepněte vypínač do polohy vypnuto - OFF.
□ Uzavřete palivový kohout.
46 ÚDRŽBA
VAROVÁNÍ
Horké plochy a rotující části motoru stroje mohou způsobit těžké zranění, vedoucí až k smrti. Před údržbou, čištěním a nastavováním stroje ho vypněte a ujistěte se, že nemůže dojít k jeho nechtěnému nastartování.
46.1 Plán údržby a péče o stroj
46.1.1 Tabulka úkonů
| (1) Interval se může s kvalitou vzduchu měnit.(2) Musí provádět specialista | Před každým použitím | Měsíčně nebo kaž-dých 20 provoz-ních hodin | Každé 3 měsíce nebo 50 provoz-ních hodin | Každých 6 měsíců nebo kaž-dých 100 provoz-ních hodin | Každé 2 roky nebo každých 300 pro-vozních hodin | |
| Olej v motoru | Zkontrolovat stav | X | ||||
| Vyměnit | X | X | ||||
| Vzduchový filtr | Zkontrolovat | X | ||||
| Vyměnit | X (1) | |||||
| Zapalovací svíčka | Zkontrolovat | X | ||||
| Vyměnit | X | |||||
| Vůle ventilů | Zkontrolo-vat, nastavit | X(2) | ||||
| Spalovací komora | Vyčistit | Každých 300 provozních hodin (2) | ||||
| Nádrž & filtr | Vyčistit | Ročně (2) | ||||
| Palivové vedení | Zkontrolovat | Každé dva roky (2) | ||||
46.1.2 Výměna oleje v motoru
Olej v motoru vyměňujte, dokud je provozem horký.
• Vypínač přepněte do polohy vypnuto - OFF
- Uvolněte zajišťovací šroub postranního krytu, kryt sejměte. Vy-
šroubujte zátku plnícího otvoru oleje.
• Stroj nakloňte a nechte olej vytéci do vhodné nádoby
- Nalejte čerstvý olej až po spodní hranu plnícího otvoru.
POZOR: Použitý olej ekologicky zlikvidujte!!! Ve vhodné nádobě ho doneste do recyklačního centra.
- Zátku plnícího otvoru opět zašroubujte.
• Uvolněte sponu a sejměte kryt filtru
• Vyjměte vzduchový filtr
• Vyperte v čistícím roztoku
- Vyždímejte
- Nechte nasát motorovým olejem
- Přebytečný olej vyždímejte
• Vzduchový filtr opět nasadte
- Nasadte kryt filtru
- Zaklapněte sponu

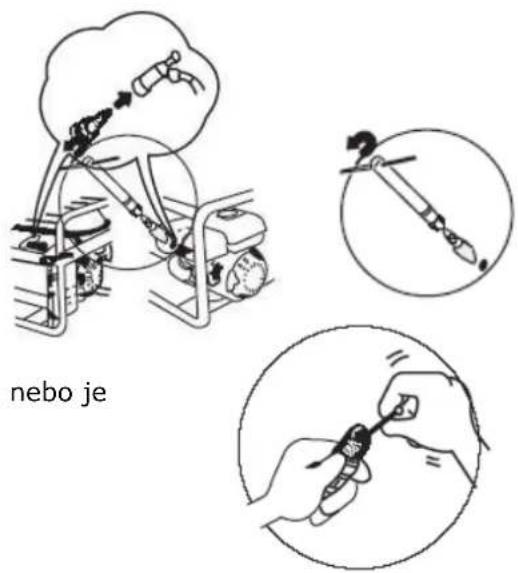

46.1.4 Zapalovací svíčka
- Sejměte zapalovací kabel
- Svíčku vyšroubujte klíčem na svíčky
- Svíčku vyčistěte od spalin.
- Zkontrolujte vzdálenost elektrod: ta by měla být mezi 0,6 a 0,7mm.
• V případě potřeby svíčku vyměňte.
- Těsnící kroužek musí být také v dobrém stavu.
• Rukou svíčku opět našroubujte.
Palivový kohout & palivový filtr (každých 150 provozních hodin)
• Nastavte palivový kohout do polohy „OFF“
• Kohout demontujte
• Všechny části vyperte v jemném čistícím roztoku
• Díly opět složte dohromady
• Vyjměte filtr z nádrže
• Vyperte v jemném čistícím roztoku
- Opět nasadte do nádrže
46.2 Transport
• Po provozu nechte stroj nejméně 15 minut vychladnout.
• Během transportu nikdy nepokládejte stroj na bok. Hrozí vylití oleje a paliva.
• Během transportu stroj nezakrývejte těžkými a vlhkými předměty.
47 SKLADOVÁNÍ
Pokud stroj nebudete používat déle než 30 dnů:
- Vypustte nádrž s palivem a oleje.
- Demontujte zapalovací svíčku a nakapejte olej do válce. S pomocí startovací šnůry několikrát motor protočte, aby se olej ve válci rozprostřel. Vyčistěte zapalovací svíčku a opět ji zašroubujte.
- Vychladlý stroj zakryjte a uložte v suchých, dobře větraných prostorách, mimo dosah dětí a nepovolaných osob.
48 LIKVIDACE
Váš stroj nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro získání informací o správné likvidaci a dostupných možnostech likvidace Vašeho výrobku. Pokud si budete pořizovat u svého prodejce nové bourací kladivo nebo obdobné zařízení, je tento povinen zajistit likvidaci Vašeho starého výrobku.
49 ODSTRANĚNÍ ZÁVAD
POZOR
Horké části stroje a rotující díly mohou vést ke zranění, končícím až smrtí. Před odstraněním závady stroj vypněte a zajistěte, že nedojde k jeho nechtěnému zapnutí.
| Závada | Možná příčina | Odstranění |
| Motor nestartuje | Nedostatek palivaVypínač motoru na OFFVadná startovací šňůraNízký stav oleje?Vadná svíčkaUcpaný vzduchový filtrUcpaný palivový kohoutZávada na motoru | Doplňte palivoVypínač přepněte na ONOpravte startovací šňůruDoplňte olejOlejová pojistka!!Zkontrolujte podle bodu 8.2.3Viz údržba 8.2.2Viz údržbaKontaktujte prodejce |
| Motor se nesnadno star-tuje nebo neběží rov-noměrně | Příliš bohatá směsŠpatné nastavený karburátorVadná, znečištěná nebo špatně na-stavená svíčka | Nastavte škrtící klapku do polohy OPENNechte nastavit v odborném servisuVyčistěte, nastavte nebo vyměňte svíč-ku |
| Motor je příliš horký | Příliš málo oleje v motoruOmezené chlazeníZnečištěný vzduchový filtrNesprávně nastavený karburátor | Doplňte olej v motoruVyčistěte vzduchový filtr, vyčistěte chladící otvoryVyčistěte vzduchový filtrNechte nastavit karburátor v odborném servisu |
| Motor má nízký výkon | Znečištěný vzduchový filtr | Vyčistěte vzduchový filtr |
| V zásuvce není napětí | Jistič přepnut do polohy „OFFnPříliš nízké otáčky motoru | Přepněte jistič do polohy „ON”Nechte nastavit otáčky motoru v odborném servisu |
| Snížené napětí pod zatí-žením | Příliš velké zatížení | Snižte zatížení |
| Nerovnoměrné napětí pod zatížením | Nerovnoměrné zatížení | Vypněte zátěž. Poté postupně připojuj-te, abyste se ujustili, který spotřebič centrálu nerovnoměrně zatěžuje |
| Hlučný provoz | Uvolněné šroubové spoje | Všechny šroubové spoje dotáhněte |
| Digitální ukazatel„P-25“ | P-25: 1. výměna oleje u nového stroje po 25 provoz. hodinách | Vyměňte olej |
| Digitální ukazatel„P-50“ | P-50: Požadavek na výměnu oleje a vyčištění vzduchového filtru po 50 provoz. hodinách | Vyměňte olejVyčistěte vzduchový filtr |
| Digitální ukazatel „P-100“ | P-100: Požadavek na vyčištění pali-vové soustavy a vyčištění vzducho-vého filtru po 100 provoz. hodinách | Vyčistěte palivový filtrVyčistěte vzduchový filtrVyměňte olej |
50 UVOD (SL)
Spoštovani kupec!
Takoj po dobavi preglejte stroj, če so je med transportom poškodoval in če kakšen del manjka.

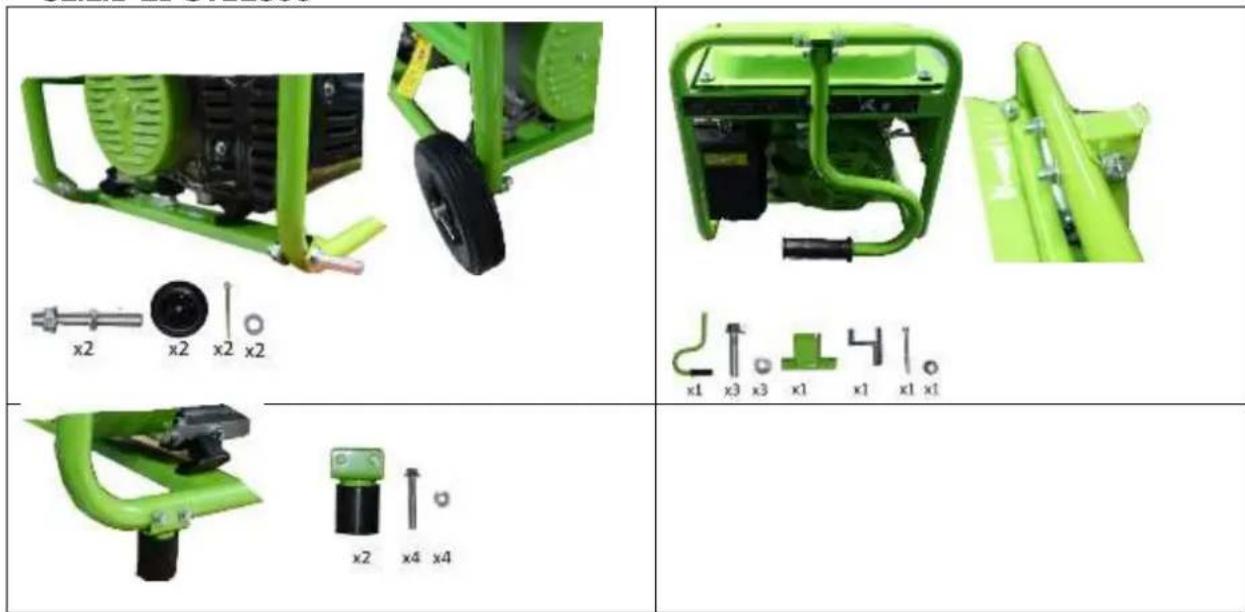

52.2 Sestavljanje stroja
52.2.1 ZI-STE2800
(CZ) Pomocí náhradních dílů ZIPPER můžete použít náhradní díly, které jsou dokonale shodné. Přesnost montáže součástí zkracuje jejich montážní dobu a prodlužuje životnost stroje.
POZNÁMKA
Instalace jiných než originálních náhradních dílů vede ke ztrátě záruky!
Při výměně součástek / dílů používejte pouze originální náhradní díly!
Při objednávání náhradních dílů použijte servisní formulář uvedený na konci této příručky. Vždy uvádějte typ stroje, číslo náhradního dílu a název. Aby nedocházelo k nedorozuměním, doporučujeme umístit náhradní objednávku s kopií nákresu náhradních dílů, na kterém jsou jasně označeny požadované náhradní díly.
Adresa objednávání naleznete v adresářích zákaznické služby v předmluvě této dokumentace.
Společnost ZIPPER Maschinen poskytuje záruku na mechanické a elektrické části stroje v trvání 2 let pro soukromé použití výrobku a v délce 1 rok při použití pro účel podnikání, a to počínaje datumem nákupu stroje. V případě výskytu závady v průběhu záruční doby, která se nevyskytla za okolností dle bodu 3, společnost Zipper po posouzení stroj opraví nebo vymění.
2.) Reklamace / hlášení závad:
Pro prověření oprávněnosti reklamace musí kupující kontaktovat prodávajícího; ten nahlásí písemně vzniklou závadu společnosti Zipper. V případě oprávněnosti reklamace zajistí společnost Zipper vyzvednutí vadného výrobku u prodávajícího. Zásilky, které nebyly dopředu odsouhlaseny se společností Zipper nebudou akceptovány a převzaty.
3.) Podmínky:
a) Reklamace budou akceptovány pouze za předpokladu, že společně se strojem bude předložena kopie originální faktury nebo kupního dokladu vydaného autorizovaným prodejcem Zipper.
Záruční nárok zaniká, pokud není stroj připraven k vyzvednutí kompletní včetně celého příslušenství.
b) Záruka zahrnuje bezplatné odstranění veškerých vad stroje, které omezují správnou funkci stroje a jsou způsobeny vadou materiálu nebo výrobní vadou, nikoliv uživatelem nebo prodávajícím. Např.: použitím nevhodného paliva, poškození mrazem, zanechaným palivem v nádrži přes zimní období apod.
c) Ze záruky jsou vyjmuty spotřební díly jako např.: uhlíkové kartáčky, zachycovací pytel, nůž, válce, řezací desky, řezací zařízení, vedení, spojky, těsnění, kolečka, listy pily, štípače, štípací klíny, prodloužení štípacích klínů, hydraulické oleje, olejové,- vzduchové- a benzinové filtry, řemeny, zapalovací svíčky, vodítka apod.
d) Dále jsou vyjmuta poškození stroje způsobená: nesprávným používáním, použitím pro jiné než specifikované účely; nedodržením návodu na obsluhu a údržbu; vyšší mocí; opravami nebo technickými změnami stroje neautorizovaným servisem nebo přímo zákazníkem. Použitím jiných než originálních dílů a příslušenství značky Zipper.
e) Vzniklé náklady (přepravné apod.) při neoprávněné reklamaci, zjištěné našimi kvalifikovanými pracovníky, budou fakturovány zákazníkovi nebo prodejci.
f) Stroje mimo záruční dobu: Opravy budou prováděny na základě předplatby nebo faktury prodejce na základě kalkulace (včetně přepravného) firmy Zipper.
g) Záruka se vztahuje pouze na zákazníky, kteří zakoupili stroj u autorizovaného prodejce Zipper, který stroj pořídil přímo u firmy Zipper. Záruka není přenosná při přeprodeji stroje.
4.) Odpovědnost za vady a jiné záruky:
Firma Zipper ručí vždy jen do výše hodnoty zboží. Na nároky ve smyslu nízké produktivity, následné škody nebo ušlý zisk z důvodu závady vzniklé v záruční době nebude brán zřetel. Firma Zipper vychází ze zákona o odstranění vad.
