L30BK - Platine disque LENCO - Notice d'utilisation et mode d'emploi gratuit

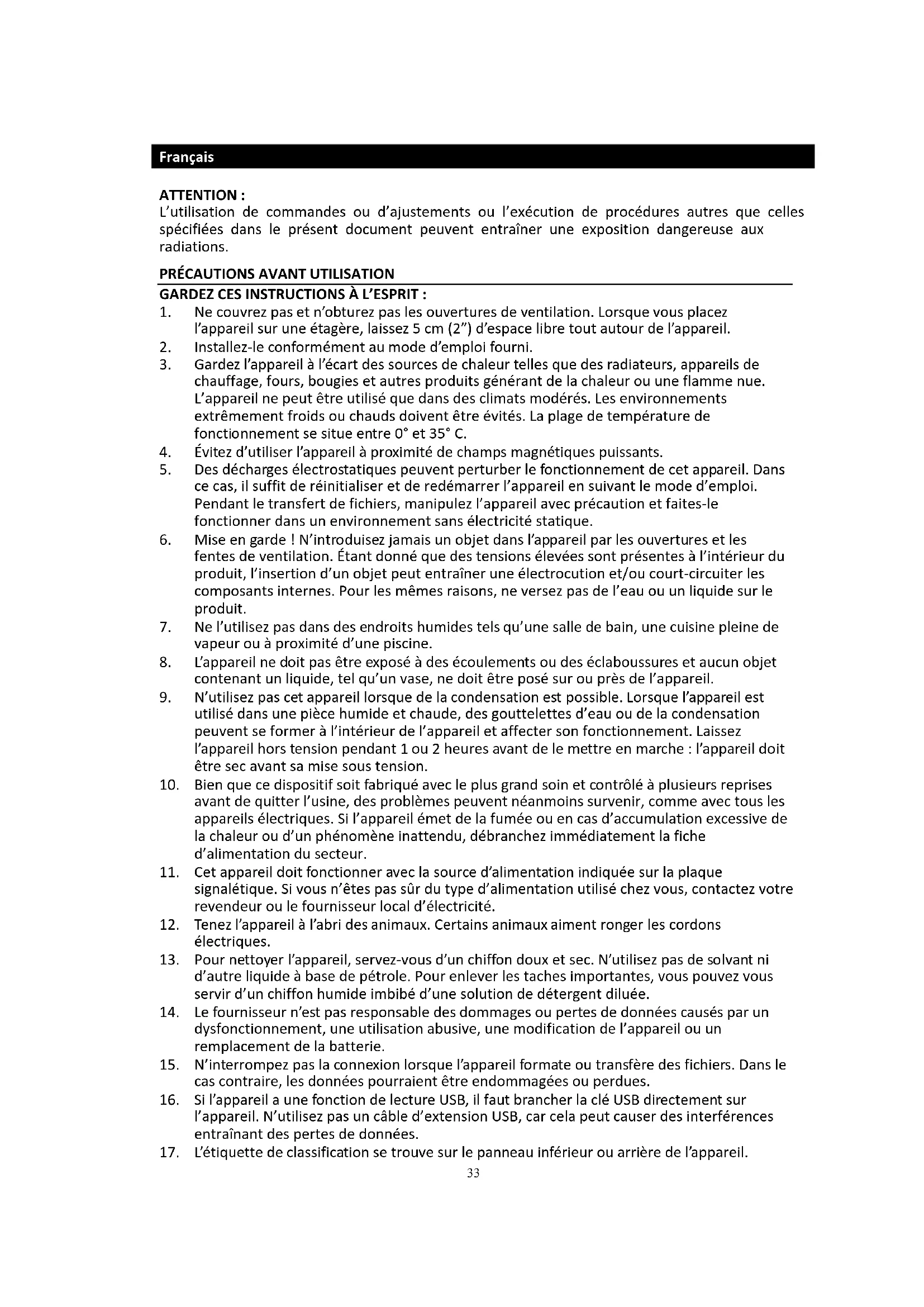

MODE D'EMPLOI L30BK LENCO

ATTENTION : L’utilisation de commandes ou d’ajustements ou l’exécution de procédures autres que celles spécifiées dans le présent document peuvent entraîner une exposition dangereuse aux radiations.

PRÉCAUTIONS AVANT UTILISATION

GARDEZ CES INSTRUCTIONS À L’ESPRIT :

1. Ne couvrez pas et n’obturez pas les ouvertures de ventilation. Lorsque vous placez

l’appareil sur une étagère, laissez 5 cm (2”) d’espace libre tout autour de l’appareil.

2. Installez-le conformément au mode d’emploi fourni.

3. Gardez l’appareil à l’écart des sources de chaleur telles que des radiateurs, appareils de

chauffage, fours, bougies et autres produits générant de la chaleur ou une flamme nue. L’appareil ne peut être utilisé que dans des climats modérés. Les environnements extrêmement froids ou chauds doivent être évités. La plage de température de fonctionnement se situe entre 0° et 35° C.

4. Évitez d’utiliser l’appareil à proximité de champs magnétiques puissants.

5. Des décharges électrostatiques peuvent perturber le fonctionnement de cet appareil. Dans

ce cas, il suffit de réinitialiser et de redémarrer l’appareil en suivant le mode d’emploi. Pendant le transfert de fichiers, manipulez l’appareil avec précaution et faites-le fonctionner dans un environnement sans électricité statique.

6. Mise en garde ! N’introduisez jamais un objet dans l’appareil par les ouvertures et les

fentes de ventilation. Étant donné que des tensions élevées sont présentes à l’intérieur du produit, l’insertion d’un objet peut entraîner une électrocution et/ou court-circuiter les composants internes. Pour les mêmes raisons, ne versez pas de l’eau ou un liquide sur le produit.

7. Ne l’utilisez pas dans des endroits humides tels qu’une salle de bain, une cuisine pleine de

vapeur ou à proximité d’une piscine.

8. L’appareil ne doit pas être exposé à des écoulements ou des éclaboussures et aucun objet

contenant un liquide, tel qu’un vase, ne doit être posé sur ou près de l’appareil.

9. N’utilisez pas cet appareil lorsque de la condensation est possible. Lorsque l’appareil est

utilisé dans une pièce humide et chaude, des gouttelettes d’eau ou de la condensation peuvent se former à l’intérieur de l’appareil et affecter son fonctionnement. Laissez l’appareil hors tension pendant 1 ou 2 heures avant de le mettre en marche : l’appareil doit être sec avant sa mise sous tension.

10. Bien que ce dispositif soit fabriqué avec le plus grand soin et contrôlé à plusieurs reprises

avant de quitter l’usine, des problèmes peuvent néanmoins survenir, comme avec tous les appareils électriques. Si l’appareil émet de la fumée ou en cas d’accumulation excessive de la chaleur ou d’un phénomène inattendu, débranchez immédiatement la fiche d’alimentation du secteur.

11. Cet appareil doit fonctionner avec la source d’alimentation indiquée sur la plaque

signalétique. Si vous n’êtes pas sûr du type d’alimentation utilisé chez vous, contactez votre revendeur ou le fournisseur local d’électricité.

12. Tenez l’appareil à l’abri des animaux. Certains animaux aiment ronger les cordons

13. Pour nettoyer l’appareil, servez-vous d’un chiffon doux et sec. N’utilisez pas de solvant ni

d’autre liquide à base de pétrole. Pour enlever les taches importantes, vous pouvez vous servir d’un chiffon humide imbibé d’une solution de détergent diluée.

14. Le fournisseur n’est pas responsable des dommages ou pertes de données causés par un

dysfonctionnement, une utilisation abusive, une modification de l’appareil ou un remplacement de la batterie.

15. N’interrompez pas la connexion lorsque l’appareil formate ou transfère des fichiers. Dans le

cas contraire, les données pourraient être endommagées ou perdues.

16. Si l’appareil a une fonction de lecture USB, il faut brancher la clé USB directement sur

l’appareil. N’utilisez pas un câble d’extension USB, car cela peut causer des interférences entraînant des pertes de données.

17. L’étiquette de classification se trouve sur le panneau inférieur ou arrière de l’appareil.34

18. Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) souffrant de

déficiences physiques, sensorielles ou mentales, ou d’un manque d’expérience et de connaissances, à moins qu’elles n’aient été supervisées ou qu’une personne responsable de leur sécurité ne leur ait donné des instructions sur l’utilisation correcte de l’appareil.

19. Ce produit est réservé à un usage non professionnel, et non pas à un usage commercial ni

20. Vérifiez que l’appareil est en position stable. La garantie ne couvre pas les dégâts

occasionnés par l’utilisation de cet appareil en position instable, par les vibrations, les chocs ou par la non-observation de tout autre avertissement ou précaution contenus dans ce mode d’emploi.

21. N’ouvrez jamais cet appareil.

22. Ne placez jamais cet appareil sur un autre appareil électrique.

23. Ne laissez pas les sacs en plastique à la portée des enfants.

24. Utilisez uniquement les accessoires recommandés par le fabricant.

25. Confiez l’entretien et les réparations à un personnel qualifié. Une réparation est nécessaire

lorsque l’appareil a été endommagé de quelque façon que ce soit, par exemple lorsque le cordon d’alimentation ou la prise sont endommagés, lorsqu’un liquide s’est déversé ou des objets sont tombés sur l’appareil, lorsque l’appareil a été exposé à la pluie ou à l’humidité, lorsqu’il ne fonctionne pas correctement ou est tombé.

26. Une exposition prolongée à la musique avec un volume élevé peut entraîner une perte

auditive temporaire ou permanente.

27. Si l’appareil est livré avec un câble d’alimentation ou un adaptateur secteur :

⚫ En cas de problème, débranchez le cordon d’alimentation CA et confiez l’entretien à un personnel qualifié. ⚫ Ne marchez pas sur l’adaptateur secteur ou ne le coincez pas. Faites très attention, en particulier à proximité des fiches et du point de sortie du câble. Ne placez pas d’objets lourds sur l’adaptateur secteur, car ils pourraient l’endommager. Gardez l’appareil hors de portée des enfants ! Ils pourraient se blesser gravement s’ils jouent avec le câble d’alimentation. ⚫ Débranchez cet appareil pendant les orages ou lorsqu’il n’est pas utilisé pendant une longue durée. ⚫ La prise secteur doit être installée près de l’appareil et doit être facilement accessible. ⚫ Ne surchargez pas les prises de courant ou les rallonges. Une surcharge peut entraîner un incendie ou une électrocution. ⚫ Les appareils de classe 1 doivent être branchés à une prise de courant disposant d’une connexion protectrice à la terre. ⚫ Les appareils à la norme de construction de classe 2 ne nécessitent pas de connexion à la terre. ⚫ Tirez toujours sur la fiche pour débrancher le cordon de la prise secteur. Ne tirez pas sur le cordon d’alimentation. Cela pourrait provoquer un court-circuit. ⚫ N’utilisez pas un cordon ou une fiche d’alimentation endommagé ni une prise desserrée. Vous courez un risque d’incendie ou de décharge électrique.

28. Si le produit contient ou est livré avec une télécommande contenant des piles boutons :

⚫ « N’ingérez pas la pile, car vous risquez une brûlure chimique » ou une formule équivalente. ⚫ La télécommande fournie contient une pile bouton/pièce de monnaie. Si la pile est avalée, elle peut causer de graves brûlures internes en seulement 2 heures et peut entraîner la mort. ⚫ Tenez les piles neuves et usagées hors de portée des enfants. ⚫ Si le compartiment à piles ne se ferme pas correctement, cessez d’utiliser l’appareil et tenez-le hors de portée des enfants. ⚫ Si vous pensez que les piles ont été avalées ou placées à l’intérieur d’une partie du corps, consultez un médecin immédiatement.

29. Mise en garde relative à l’utilisation des piles :

⚫ Risque d’explosion si la pile est mal remplacée. Remplacez les piles par des piles d’un type identique ou équivalent.35 ⚫ Pendant l’utilisation, le stockage ou le transport, la pile ne doit pas être soumise à des températures extrêmement élevées ou basses, à une faible pression d’air à haute altitude. ⚫ Le remplacement d’une pile par une autre de type incorrect peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable. ⚫ L’introduction d’une pile dans le feu ou dans un four chaud, l’écrasement ou le découpage mécanique peut entraîner une explosion. ⚫ L’exposition d’une pile dans un environnement à température extrêmement élevée peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable. ⚫ L’exposition d’une pile à une pression d’air extrêmement basse peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable. ⚫ Veuillez considérer les questions environnementales lors de la mise au rebut des piles. INSTALLATION

• Déballez toutes les pièces et enlevez le matériau de protection.

• Ne connectez pas l’unité au secteur avant d’avoir vérifié la tension du secteur et avant que toutes les autres connexions n’aient été effectuées.36 PIÈCES DU TOURNE-DISQUE :

1. Cellule de lecture

2. Diamètre de disque

4. Vérouillage du bras du tourne-disque

5. Interrupteur de commande d'arrêt automatique

6. Sélecteur de vitesse

8. Bras du tourne-disque

9. Prise de sortie RCA

11. Prise de l’adaptateur d'alimentation

12. Bouton marche/arrêt37

1. Branchez la prise de sortie RCA au système d’enceinte externe grâce au câble RCA.

2. Soulevez le couvercle poussière.

3. Appuyez sur le bouton marche/arrêt.

4. Placez un disque sur le plateau du tourne-disque et réglez la vitesse du lecteur afin qu’elle

corresponde à celle du disque. Remarque : en lisant un single (45 tours) ou des disques avec un grand trou central, utilisez l'adaptateur de 45 tours. Enlevez le couvercle de protection de la cartouche de la pointe de lecture et débloquez le maintien du bras de lecture qui est de son support. Poussez le levier de levage vers l’arrière et le bras de lecture se lèvera délicatement. Déplacez soigneusement le bras de lecture pour le mettre dans la position voulue sur le disque et le plateau du tourne-disque commencera à tourner quand le bras est rapproché si l'interrupteur de commande d'arrêt automatique est réglé sur ON. Relâchez le bras de lecture sur le tourne-disque en poussant le levier de levage vers l’avant et le disque vinyle commencera à se lire. Si l'interrupteur de commande d'arrêt automatique est mis sur ON, le disque s’arrêtera automatiquement quand il sera fini. Si l'interrupteur de commande d'arrêt automatique est mis sur OFF, le disque ne s’arrêtera PAS automatiquement quand il sera fini, vous devrez pousser le levier de levage vers l’arrière pour soulever le bras de lecture et le remettre en place dans son support puis couper l’alimentation pour que le tourne-disque arrête de tourner. Remarque : La fonction ARRÊT AUTO s’applique à la plupart des disques vinyle 33 tours. Cependant, pour quelques rares disques vinyle, il s’arrêtera quand il n’arrive pas à la fin ou il s'arrête en arrivant à la fin quand la fonction ARRÊT AUTO est activée.

Audacity est un logiciel gratuit, licencié sous GNU Licence Publique Générale (GPL). Plus d’informations, de même que le code de source ouverte peuvent être trouvés sur le Web à https://www.audacityteam.org/download/

• Veuillez vous assurer que vous avez installé le logiciel avant de commencer. Paramétrer votre PC avant de travailler avec Audacity

19. Connecter une source d’entrée à l’unité.

20. Connecter la fiche USB sur votre ordinateur.

21. Installer le logiciel d’enregistrement Audacity.

22. Ouvrir le programme Audacity.

23. Sélectionner Preference (Préférence) sur Edit (Modifier) dans le Menu Audacity.38

24. Sélectionner Audio I/O (M/A audio) en haut à gauche.

Sous Lecture, Appareil, sélectionner votre internal sound card. Sous Enregistrement, Appareil, sélectionner USB Audio CODEC (CODEC audio USB). Sous Enregistrement, Canaux, sélectionner 2 (Stereo) (2 (stéréo)). Vérifier la case marquée Play other tracks while recording new one (Jouer d’autres morceaux pendant l’enregistrement d’un nouveau). Vérifier la case marquée Software Playthrough (Jouer dans le logiciel). Enregistrement d’album avec Audacity

7. Sauvegarde d’un projet

Audacity inscrit tous les audios changés et enregistrés sur un répertoire appelé Projectname_data, situé à droite d’où vous avez sauvegardé le fichier de projet lui-même. Puis, sélectionner Save Project as (Sauvegarder le projet sous) sur le Fichier Audacity, et choisir un endroit et un nom de fichier pour votre projet. veuillez noter que lorsque vous démarrez Audacity pour la première fois, seule l’option39 “Save As...” (Sauvegarder sous…) est disponible.

8. Comment enregistrer

Mettre le tourne-disque en état de jouer un morceau ou un album que vous voulez enregistrer. Cliquer sur la touche Enregistrement

pour commencer à enregistrer. Abaisser le bras sur l’album posé sur le tourne-disque USB et chercher ce que vous désirez enregistrer. Cliquer sur la touche bleue de Pause

pour interrompre l’enregistrement. Réappuyer dessus pour reprendre. Cliquer sur la touche jaune Arrêt. Voilà. Vous pouvez maintenant vous amuser avec votre enregistreur et explorer les capacités d’Audacity. Rappelez-vous que vous pouvez utiliser la fonction Undo pratiquement sans limite quand le projet est ouvert. REMARQUE : Le CD ne peut pas être imprimé directement depuis l’application Audacity. D’autres applications d’impression de CD doivent être utilisées. Remarque : Pour les opérations avancées, voir les instructions dans CD.

1. En ouvrant ou en fermant le couvercle du tourne-disque, manipulez-le délicatement, en le

tenant soit au centre soit de chaque côté.

2. Ne touchez pas la pointe de la tête de lecture avec vos doigts, évitez de cogner la tête de

lecture contre le plateau du tourne-disque ou le bord du disque.

3. Essuyez délicatement le couvercle antipoussière et le boîtier du tourne-disque avec un

chiffon doux. Utilisez seulement une petite quantité de détergent doux pour nettoyer le tourne-disque et le couvercle antipoussière.

4. N’appliquez jamais de produits chimiques ni de solvants forts sur aucune pièce du système

de tourne-disque. Adaptateur de puissance Fabricant : Dongguan Blue Iron Enterprise Numéro du modèle : BI12T-120100-I Utilisez uniquement l’adaptateur CA d’origine Utilisez uniquement l’alimentation électrique indiquée dans le mode d’emploi Informations Valeur et précision Nom ou marque du fabricant, enregistrement commercial et adresse - Dongguan Blue Iron Enterprise Référence du modèle - BI12T-120100-I Tension d’entrée 100-240V, 50/60H, 0.5A Fréquence du CA d’entrée 100-240V Tension de sortie 3.0-24.0V Courant de sortie 0.01-2.4A Puissance de sortie 12W Rendement moyen en mode actif 84.1% Rendement à faible charge (10 %) 79.27% Consommation électrique sans charge 0.08W

Tourne-disque L-30/L-101 Type Entraînement par courroie à arrêt automatique Moteurd'entraînement Moteur CC Vitesse 33 1/3 t,45 t Fluctuations de vitesse <0,35% Diamètre de disque 300 mm Cellule

Type Audio Technica AT-3600L Pointe de lecture 0,6 mm Force d'appuioptimale 2,5-3,5 g41 Sortie 2,4 mv±3 dB Plage de fréquence -1,5±6 dB (10 KHz) Diaphonie 16 dB (1 KHz) Rapport signal/bruit 40 dB CaractéristiquesGénérales

ADAPTATEUR Entrée CA100-240 V~50/60 Hz 0,5 A Sortie CC12 V 1 000 mA PRODUIT CC12 V200 mA Sortie audio (sortie de ligne) 400 à 600 mV Consommation 2,4 W Dimensions 410*330*116 mm Poids net env. 3,1 kg42

Commaxx B.V. propose un entretien et une garantie conformément à la législation européenne, ce qui signifie qu’en cas de besoin de réparation (aussi bien pendant et après la période de garantie), vous pouvez contacter votre revendeur le plus proche. Remarque importante : Il n’est pas possible de renvoyer l’appareil pour réparation directement à Commaxx B.V. Remarque importante : Si l’unité est ouverte ou modifiée de quelque manière que ce soit par un réparateur non agréé, la garantie serait caduque. Cet appareil ne convient pas à une utilisation professionnelle. En cas d’utilisation professionnelle, les obligations de garantie du fabricant seront annulées.

2. Clause de non responsabilité

Des mises à jour du logiciel et/ou des composants informatiques sont régulièrement effectuées. Il se peut donc que certaines instructions, caractéristiques et images présentes dans ce document diffèrent légèrement de votre configuration spécifique. Tous les articles décrits dans ce guide le sont fournis uniquement à des fins d'illustration et peuvent ne pas s'appliquer à une configuration spécifique. Aucun droit légal ne peut être obtenu depuis les informations contenues dans ce manuel.

3. Mise au rebut de l'appareil usagé

Ce symbole indique que l'équipement électrique concerné ou la batterie ne doivent pas être jetés parmi les autres déchets ménagers en Europe. Afin de garantir un traitement approprié de la batterie ou de l’appareil usagés, veuillez les mettre au rebut conformément à la règlementation locale en vigueur relative aux équipements électriques et autres batteries. En agissant de la sorte, vous contribuerez à la préservation des ressources naturelles et à l’amélioration des niveaux de protection environnementale concernant le traitement et la destruction des déchets électriques (Directive sur les déchets des équipements électriques et électroniques).

Par la présente, Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Pays-Bas, déclare que ce produit est conforme aux exigences principales des directives européennes. La déclaration de conformité peut être consultée au lien : techdoc@commaxxgroup.com
