BRUKSANVISNING L30BK LENCO

VAR FÖRSIKTIG: Att använda kontroller eller justeringar eller utföra andra förfaranden än de som anges häri kan leda till att du utsätts för farlig strålning. FÖRSIKTIGHETSÅTGÄRDER INNAN ANVÄNDNING HA DESSA INSTRUKTIONER I ÅTANKE:

1. Täck inte över eller blockera några ventilationsöppningar. När enheten placera på en hylla

bör det lämnas 5 cm (2 tum) ledigt utrymme runt hela enheten.

2. Montera i enlighet med den medföljande användarmanualen.

3. Håll enheten borta från värmekällor såsom radiatorer, värmare, spisar, ljus och andra

värmegenererande produkter eller öppen eld. Enheten kan endast användas i måttliga klimat. Extremt kalla eller varma omgivningar bör undvikas. Drifttemperatur mellan 0 och 35 °C.

4. Undvik att använda enheten nära starka magnetfält.

5. Elektrostatisk urladdning kan störa den normala användningen av den här enheten.

Återställ och starta om enheten enligt instruktionsboken om så är fallet. Hantera försiktigt och använd i en statiskt fri miljö vid filöverföring.

6. Varning! För aldrig in ett föremål i produkten genom ventilerna eller öppningarna.

Högspänning flödar genom produkten och om du för in ett föremål kan det orsaka elektriska stötar och/eller kortslutning av interna komponenter. Spill inte vatten eller vätska på produkten av samma anledning.

7. Använd inte i våta eller fuktiga områden såsom badrum, ångfyllda kök eller i närheten av

8. Enheten får inte utsättas för dropp eller stänk och se till att inga föremål fyllda med vätskor

såsom vaser placeras på eller i närheten av den.

9. Använd inte den här enheten när kondens kan uppstå. När enheten används i ett varmt och

fuktigt rum kan vattendroppar eller kondens uppstå inuti enheten och enheten kanske inte fungerar som den ska. Låt enheten vara avstängd i en eller två timmar innan du slår på strömmen igen. Enheten ska vara torr innan strömmen slås på.

10. Även om denna enhet tillverkas med största omsorg och kontrolleras flera gånger innan

den lämnar fabriken är det fortfarande möjligt att problem kan uppstå vilket gäller alla elektriska apparater. Om du märker rök, kraftig uppbyggnad av värme eller andra oväntade fenomen ska du omedelbart dra ur kontakten ur eluttaget.

11. Enheten måste drivas med en strömkälla såsom anges på de särskilda märkningskraven.

Kontakta din återförsäljare eller lokala elbolag om du är osäker på vilken typ av strömförsörjning som används i ditt hem.

12. Håll på säkert avstånd från husdjur. Vissa djur kan bita på elkablar.

13. Använd en mjuk och torr trasa för att rengöra enheten. Använd inte lösningsmedel eller

bensinbaserade vätskor. För att ta bort allvarliga fläckar kan du använda en fuktig trasa med utspätt rengöringsmedel.

14. Leverantören ansvarar inte för skador eller förlorade data orsakade av fel, missbruk,

modifiering av enheten eller batteribyte.

15. Avbryt inte anslutningen när enheten formaterar eller överför filer. Data kan då bli skadade

16. Om enheten har en funktion med USB-uppspelning bör USB-minnet anslutas direkt till

enheten. Använd inte en USB-förlängningskabel eftersom den kan orsaka störningar som kan leda till dataförlust.

17. Klassificeringsetiketten är placerad på enhetens undersida eller baksida.

18. Den här enheten är inte avsedd för att användas av personer (inklusive barn) med fysiska,

sensoriska eller psykiska funktionshinder eller brist på erfarenhet och kunskap såvida de inte är under övervakning av eller har fått instruktioner om korrekt användning av enheten av den person som ansvarar för deras säkerhet.

19. Den här produkten är endast avsedd för icke-professionell användning och inte för

kommersiellt eller industriellt bruk.81

20. Se till att enheten är justerad till en stabil position. Skador orsakade av att använda den här

produkten i ett instabilt läge med vibrationer eller stötar eller av att inte följa någon annan varning eller försiktighetsåtgärd i denna användarmanual täcks inte av garantin.

23. Låt inte barn ha tillgång till plastpåsar.

24. Använd endast tillbehör som anges av tillverkaren.

25. Överlåt all service till kvalificerad servicepersonal. Service krävs när enheten har skadats på

något sätt, exempelvis på strömkabeln eller strömkontakten, när vätska har spillts eller föremål fallit in i den, när den har utsatts för regn eller fukt och inte fungerar normalt eller har tappats.

26. Lång exponering för höga ljud från musikspelare kan leda till tillfällig eller permanent

⚫ Dra ur strömkabeln och kontakta behörig personal för service om ett problem uppstår. ⚫ Trampa inte på nätadaptern och kläm den inte. Var mycket försiktig och då särskilt nära kontakter och kabelns uttag. Placera inte tunga föremål på nätadaptern då detta kan skada den. Håll hela enheten utom räckhåll för barn! När de leker med strömkabeln kan de skada sig själva. ⚫ Koppla ur denna enhet under åskväder eller när den inte används under en längre period. ⚫ Eluttaget måste finnas nära utrustningen och måste vara lättillgängligt. ⚫ Överbelasta inte eluttaget eller förlängningssladdar. Överbelastning kan orsaka brand eller elektriska stötar. ⚫ Enheter med klass 1-konstruktion bör anslutas till ett vägguttag med skyddsjord. ⚫ Enheter med klass 2-konstruktion kräver ingen jordad anslutning. ⚫ Håll alltid i kontakten när du drar ut den ur vägguttaget. Dra inte i strömkabeln. Detta kan orsaka en kortslutning. ⚫ Använd inte en skadad strömkabel, strömkontakt eller ett löst vägguttag. Om du gör detta kan det orsaka brand eller elektriska stötar.

28. Om produkten innehåller eller levereras med en fjärrkontroll som innehåller

mynt/cellbatterier: Varning: ⚫ ”Svälj inte batterier då kemiska brännskador” eller motsvarande kan uppstå. ⚫ [Den medföljande fjärrkontrollen] Denna produkt innehåller ett knappcellsbatteri. Om batteriet sväljs kan det orsaka allvarliga inre brännskador på bara två timmar och vara livshotande. ⚫ Håll nya och använda batterier borta från barn. ⚫ Om batterifacket inte går att stänga ordentligt bör du sluta använda produkten och hålla den borta från barn. ⚫ Om du tror att batterier har svalts eller finns någonstans i kroppen ska du omedelbart söka läkarvård.

29. Varning om användning av batterier:

⚫ Explosionsrisk om batteriet byts ut felaktigt. Byt endast ut mot samma eller motsvarande typ. ⚫ Batteriet får inte vid användning, förvaring eller transport utsättas för extremt höga eller låga temperaturer samt lågt lufttryck vid hög höjd. ⚫ Att byta ut ett batteri mot en felaktig typ kan leda till en explosion eller läckage av brandfarlig vätska eller gas. ⚫ Kassering av ett batteri i eld, en varm ugn, mekaniskt krossning eller skärning av det kan resultera i en explosion. ⚫ Att lämna ett batteri i en omgivning med extremt hög temperatur kan resultera i en explosion eller läckage av brandfarlig vätska eller gas. ⚫ Ett batteri som utsätts för extremt lågt lufttryck kan leda till en explosion eller läckage av brandfarlig vätska eller gas. ⚫ Miljöaspekterna bör uppmärksammas när det gäller kassering av batterier.82 MONTERING

• Packa upp alla delar och ta bort skyddsmaterialet.

• Anslut inte enheten till elnätet innan du kontrollerar nätspänningen och att alla andra anslutningar har gjorts.

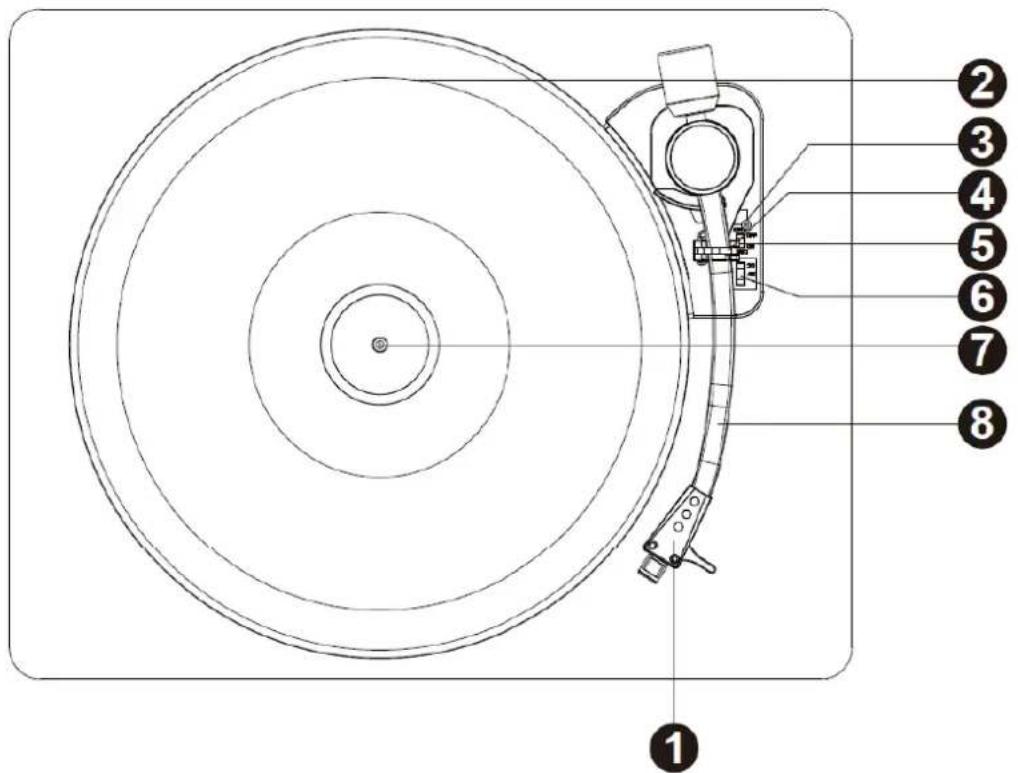

4. Lås för skivspelarens tonarm

5. Omkopplare för automatiskt stopp

6. Omkopplare för val av varvtal

3. Tryck på strömbrytaren.

4. Placera en skiva på skivtallriken och ställ in skivspelarens varvtal till den matchar skivans

varvtal. Obs! När du spelar upp en singel (en 45 rpm skiva) och/eller skivor med stora centerhål ska en 45 rpm adapter användas. Ta bort pickupens skyddshölje och lås upp tonarmslåset på tonarmstödet. Tryck lyftspaken bakåt. Tonarmen höjs långsamt. Flytta tonarmen försiktigt till önskad position över skivan. Tallriken börjar rotera när armen flyttas mot den om omkopplaren för automatiskt stopp är PÅ. Släpp ned tonarmen på skivan genom att trycka lyftspaken framåt. Vinylskivan börjar spelas upp. Om omkopplaren för automatiskt stopp är PÅ stoppas skivan automatiskt när den har nått slutet. Om omkopplaren för automatiskt stopp är AV stoppas INTE skivan automatiskt när den har nått slutet. Du måste föra lyftspaken bakåt för att höja tonarmen och placera tillbaka den på vaggan. Stäng sedan av strömmen för att stoppa skivspelaren från att snurra. Anmärkning: Funktionen AUTOMATISKT STOPP gäller för de flesta 33 rpm vinylskivor. För ett mycket litet antal vinylskivor stannar den innan slutet av skivan nås. Alternativt stannar den inte när den kommer till slutet och AUTOMATISKT STOPP är PÅ.84

ÖVERSIKT ÖVER AUDACITYS PROGRAMVARA

Audacity är fri programvara, licensierad under GNU General Public License (GPL). Mer information samt öppen källkod finns på webben på https://www.audacityteam.org/download/

• Kontrollera att du har installerat programvaran innan du börjar. Konfigurera din dator så att den fungerar med Audacity

1. Anslut en ingångskälla till enheten.

2. Anslut USB-kabeln till datorn.

3. Installera Audacitys programvara för inspelning.

4. Öppna Audacity-programmet.

5. Välj Preferences (inställningar) på fliken Edit (redigera) i Audacity-menyn.

6. Välj fliken Audio I/O längst upp till vänster.

Under Playback (uppspelning), Device (enhet) väljer du your internal sound card (ditt interna ljudkort). Under Recording (inspelning), Device (enhet) väljer du USB Audio CODEC. Under Recording (inspelning), Channels (kanaler) väljer du 2 (Stereo). Kryssa i rutan Play other tracks while recording new one (spela upp andra spår medan du spelar in ett nytt). Kryssa i rutan Software Playthrough (genomspelning av programvara).85

1. Spara ett projekt

Audacity skriver allt ändrat och inspelat ljud till en katalog som heter Projectname_data, (Projectname_data), som finns där du sparade själva projektfilen. Välj därför Save project as (spara projekt som) från fliken Audacity File (Audacity-fil) och välj en plats och ett filnamn för ditt projekt. Observera att när du startar Audacity på nytt är endast menyalternativet ”Save As...” (spara som...) tillgängligt.86

2. Så här spelar du in

Ställ in din USB-skivspelare så att den spelar låten eller albumet du vill spela in. Klicka på den röda inspelningsknappen

för att börja spela in. Sänk ned tonarmen på USB-skivspelaren på albumet och spåret du vill spela in. Klicka på den blå pausknappen

för att pausa inspelningen. Tryck på den igen för att fortsätta. Klicka på den gula stoppknappen. Så enkelt är det. Du kan du experimentera med din inspelning och utforska redigeringsmöjligheterna i Audacity. Kom ihåg att du kan använda Ångra-funktionen nästan obegränsat medan projektet är öppet. OBS: CD-skivor kan inte brännas direkt från Audacity-programmet. Andra program för bränning av CD-skivor ska användas. Anmärkning: Se instruktionerna i CD-skivans förpackning för mer information om avancerad användning.87

1. Hantera skivspelarens lock försiktigt när det öppnas eller stängs. Lyft antingen i mitten eller

2. Rör inte vid nålspetsen med fingrarna. Undvik att stöta nålen mot tallriken eller kanten på

3. Torka försiktigt av dammskyddet och skivspelarens hölje med en mjuk trasa. Använd endast

en liten mängd milt diskmedel för att rengöra skivspelaren och dammskyddet.

4. Använd aldrig starka kemikalier eller lösningsmedel på någon del av skivspelaren.

Strömadapter Tillverkare: Dongguan Blue Iron Enterprise Modellnummer: BI12T-120100-I Använd endast den medföljande strömadaptern Använd endast den strömförsörjning som anges i bruksanvisningen Information Värde och precision Tillverkarens namn eller varumärke, kommersiellt registreringsnummer och adress - Dongguan Blue Iron Enterprise Modellidentifierare - BI12T-120100-I Inspänning 100–240 V, 50/60 Hz, 0,5 A Inmatningens AC-frekvens 100–240 V Utspänning 3–24 V Utström 0,01–2,4 A Uteffekt 12 W Genomsnittlig aktiv effektivitet 84,1 % Effektförbrukning vid låg belastning (10 %) 79,27 % Effektförbrukning utan belastning 0,08 W

Skivspelare L-30/L-101 Typ Remdrift med automatiskt stopp Drivmotor DC-motor Varvtal 33 1/3 rpm, 45 rpm Wow och flutter (svaj) <0,35 % Skivtallrik 300 mm88 Pickup

Typ Audio Technica AT-3600L Nål 0,6 mm Optimal spårningskraft 2,5–3,5 gr Utmatning 2,4 mV ±3 db Frekvensåtergivning -1,5 ±6 db (10 kHz) Överhörning 16 db (1 kHz) Signal till brus-brusförhållande (S/N) 40 db Allmänt

Commaxx B.V. erbjuder service och garanti i enlighet med europeisk lagstiftning, vilket innebär vid fall av reparationer (både under och efter garantins giltighetsperiod) ska du kontakta din lokala återförsäljare. Viktig anmärkning: Det finns inga möjligheter att skicka produkter som är i behov av reparation direkt till Commaxx B.V. Viktig anmärkning: Om denna enhet öppnas eller görs åtkomlig av ett icke officiellt servicecenter på något sätt, anses garantin vara utan laga kraft. Denna enhet är inte lämplig för yrkesmässig användning. Vid yrkesmässig användning, upphör samtliga garantier från tillverkaren att gälla.

Uppdateringar av hård mjukvara och/eller hårdvarukomponenter görs regelbundet. Därmed kan vissa anvisningar, specifikationer och bilder i denna dokumentation skilja sig något från din särskilda situation. Alla artiklar beskrivna in denna guide är endast för illustration och kan inte tillämpas på någon speciell situation. Inga juridiska rättigheter eller anspråk kan erhållas från beskrivningen i denna manual.

3. Bortskaffande av gammal enhet

Denna symbol anger att den relevanta elektriska produkten eller batteriet ska inte kasseras i det allmänna hushållsavfallet i Europa. När den korrekta avfallsbehandlingen för produkten och batteriet ska säkerställas, ska elektrisk utrustning eller batterier kasseras i enlighet med varje krav på tillämplig lokal lagstiftning. Genom detta handlande, bidrar du till att återvinna naturresurser och förbättra normer för miljöskydd och kassering av elektrisk avfall (elektrisk och elektronisk utrustning).

Härmed deklarerar Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Nederländerna att den här produkten uppfyller EU:s väsentliga direktivkrav. Försäkran om överensstämmelse kan läsas på techdoc@commaxxgroup.com

För mer information och support via vår helpdesk går du till www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Nederländerna.
