L30BK - Giradiscos LENCO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tocadiscos de vinilo con transmisión por correa
Modelo	Lenco L30BK
Color	Negro
Dimensiones	410 × 330 × 116 mm
Peso neto	Aproximadamente 3,1 kg
Alimentación	Adaptador de corriente 100-240 V~50/60 Hz, salida 12 V 1 A
Consumo eléctrico	2,4 W
Velocidades de reproducción	33 1/3 RPM y 45 RPM
Motor	Motor de corriente continua
Cápsula fonográfica	Audio Technica AT-3600L, tipo de imán móvil (MM)
Fuerza de seguimiento óptima	2,5 a 3,5 g
Salida de audio	Salida de línea RCA (400 a 600 mV)
Puerto USB	Sí, para conversión MP3 mediante PC
Parada automática	Sí, conmutable (ON/OFF)
Diámetro del disco	Hasta 300 mm (30 cm)
Accesorios incluidos	Adaptador para 45 RPM, cable RCA, adaptador de corriente, cubierta antipolvo
Software incluido	Audacity (gratuito, para descargar)
Rango de temperatura de funcionamiento	0 °C a 35 °C
Mantenimiento y limpieza	Paño suave y seco; evitar disolventes
Garantía	Conforme a la legislación europea, garantía válida a través del vendedor
Fabricante del adaptador	Dongguan Blue Iron Enterprise, modelo BI12T-120100-I

Preguntas frecuentes - L30BK LENCO

¿Cómo conectar el tocadiscos a altavoces externos?

Utilice el cable RCA incluido: conecte la salida RCA del tocadiscos a la entrada de línea de su sistema de altavoces amplificados o de su amplificador.

¿Cómo ajustar la velocidad de rotación?

Utilice el selector de velocidad en el tocadiscos para elegir entre 33 1/3 RPM (LP) y 45 RPM (single). Asegúrese de que la velocidad coincida con la de su disco.

¿Qué hacer si el disco no gira?

Verifique que la alimentación esté conectada y que el interruptor de encendido/apagado esté en ON. Asegúrese de que el brazo de lectura esté desbloqueado y que la palanca de elevación esté en posición baja. Si la parada automática está activada, el disco solo gira cuando el brazo está posicionado sobre el disco.

¿Cómo usar la función de parada automática?

Para activar la parada automática, cambie el interruptor de control de parada automática a ON. El disco se detendrá automáticamente al final de la reproducción. En posición OFF, el disco sigue girando; entonces debe levantar el brazo y detenerlo manualmente.

¿Puedo grabar mis vinilos en mi ordenador?

Sí, conecte el puerto USB del tocadiscos a su PC, instale el software gratuito Audacity, luego siga las instrucciones del manual para configurar la entrada de audio y grabar.

¿Cómo limpiar el tocadiscos?

Use un paño suave y seco para limpiar la cubierta y la carcasa. Para manchas difíciles, humedezca ligeramente el paño con una solución detergente diluida. Nunca use disolventes ni productos químicos agresivos.

¿Qué hacer si el sonido está distorsionado o es débil?

Verifique que la cápsula fonográfica esté limpia y que la punta no esté desgastada. Asegúrese de que el brazo de lectura esté correctamente equilibrado (fuerza de seguimiento entre 2,5 y 3,5 g). Verifique también las conexiones RCA y el ajuste de volumen de sus altavoces.

¿Cómo usar un disco de 45 RPM con agujero central grande?

Use el adaptador para 45 RPM incluido: colóquelo en el centro del plato, luego coloque el disco encima. Esto permite reproducir los singles con agujero central grande.

¿Por qué no se levanta el brazo de lectura?

Asegúrese de que la palanca de elevación no esté bloqueada. Empuje la palanca hacia atrás para levantar el brazo. Verifique también que el bloqueo del brazo esté desbloqueado.

¿Cuáles son las precauciones de seguridad importantes?

No coloque el aparato cerca de fuentes de calor, no lo use en ambientes húmedos, no lo abra nunca y desconéctelo en caso de tormenta. Mantenga las pilas fuera del alcance de los niños y respete las pautas de reciclaje.

MANUAL DE USUARIO L30BK LENCO

MANUAL DE USUARIO Giradicos con base de madera, capsula de bobina movil y PC conversión en MP3

El uso de controles o ajustes o rendimiento de procedimientos excepto aquellos que los aquí especificados puede provocar una exposición peligrosa a la radiación.

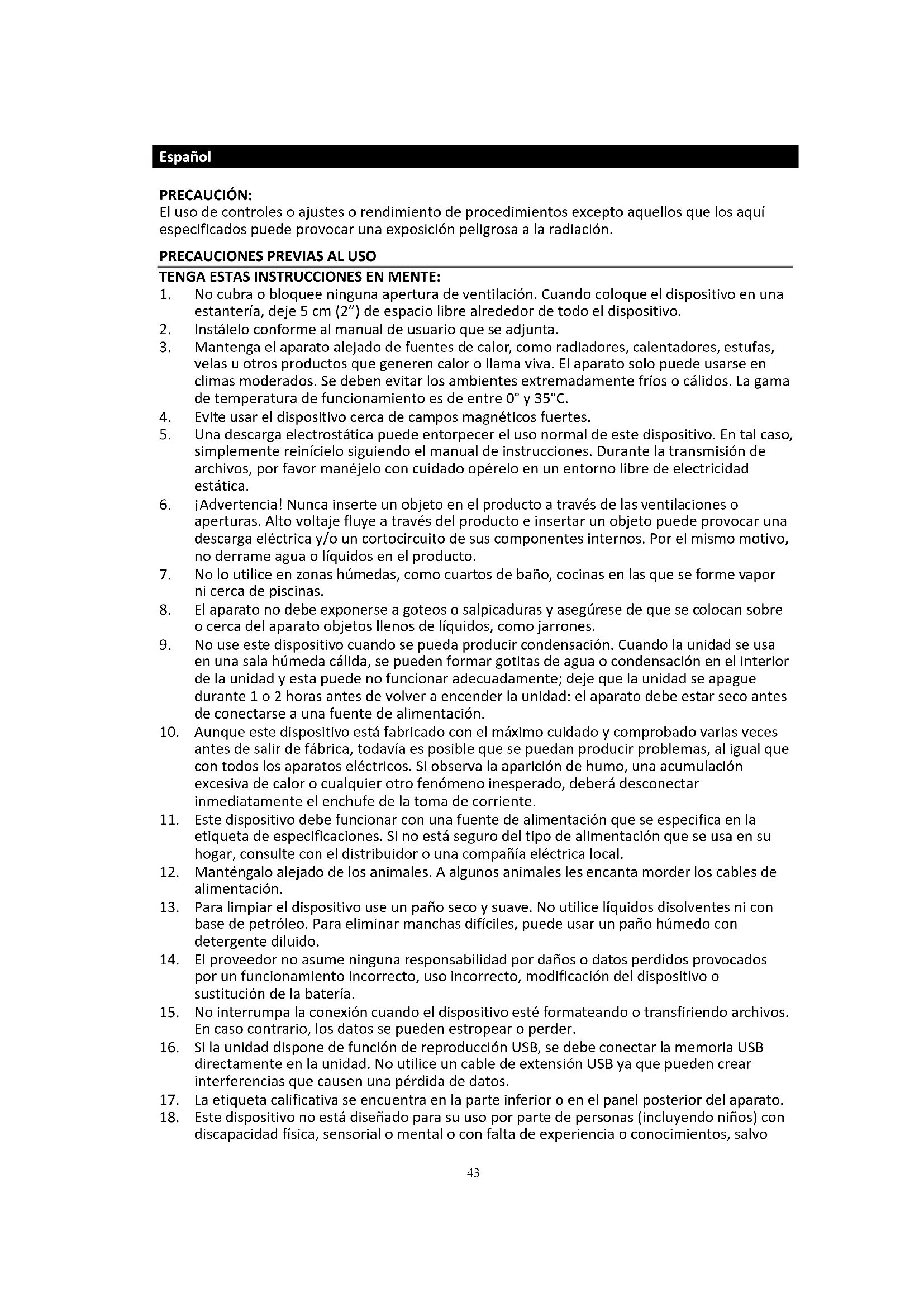

PRECAUCIONES PREVIAS AL USO

TENGA ESTAS INSTRUCCIONES EN MENTE:

1. No cubra o bloquee ninguna apertura de ventilación. Cuando coloque el dispositivo en una estantería, deje 5 cm (2") de espacio libre alrededor de todo el dispositivo.
2. Instálelo conforme al manual de usuario que se adjunta.
3. Mantenga el aparato alejado de fuentes de calor, como radiadores, calentadores, estufas, velas u otros productos que generen calor o llama viva. El aparato solo puede usarse en climas moderados. Se deben evitar los ambientes extremadamente fríos o cálidos. La gama de temperatura de funcionamiento es de entre 0° y 35°C.
4. Evite usar el dispositivo cerca de campos magnéticos fuertes.
5. Una descarga electrostática puede entorpecer el uso normal de este dispositivo. En tal caso, simplemente reinicielo siguiendo el manual de instrucciones. Durante la transmisión de archivos, por favor manéjelo con cuidado opérelo en un entorno libre de electricidad estática.
6. ¡Advertencia! Nunca inserte un objeto en el producto a través de las ventilaciones o aperturas. Alto voltaje fluye a través del producto e insertar un objeto puede provocar una descarga eléctrica y/o un cortocircuito de sus componentes internos. Por el mismo motivo, no derrame agua o líquidos en el producto.
7. No lo utilice en zonas húmedas, como cuartos de baño, cocinas en las que se forme vapor ni cerca de piscinas.
8. El aparato no debe exponerse a goteos o salpicaduras y asegúrese de que se colocan sobre o cerca del aparato objetos llenos de líquidos, como jarrones.
9. No use este dispositivo cuando se pueda producir condensación. Cuando la unidad se usa en una sala húmeda cálida, se pueden formar gotitas de agua o condensación en el interior de la unidad y esta puede no funcionar adecuadamente; deje que la unidad se apague durante 1 o 2 horas antes de volver a encender la unidad: el aparato debe estar seco antes de conectarse a una fuente de alimentación.
10. Aunque este dispositivo está fabricado con el máximo cuidado y comprobado varias veces antes de salir de fábrica, todavía es posible que se puedan producir problemas, al igual que con todos los aparatos eléctricos. Si observa la aparición de humo, una acumulación excesiva de calor o cualquier otro fenómeno inesperado, deberá desconectar inmediatamente el enchufe de la toma de corriente.
11. Este dispositivo debe funcionar con una fuente de alimentación que se especifica en la etiqueta de especificaciones. Si no está seguro del tipo de alimentación que se usa en su hogar, consulte con el distribuidor o una compañía eléctrica local.
12. Manténgalo alejado de los animales. A algunos animales les encanta morder los cables de alimentación.
13. Para limpiar el dispositivo use un paño seco y suave. No utilice líquidos disolventes ni con base de petróleo. Para eliminar manchas difíciles, puede usar un paño húmedo con detergente diluido.
14. El proveedor no asume ninguna responsabilidad por daños o datos perdidos provocados por un funcionamiento incorrecto, uso incorrecto, modificación del dispositivo o sustitución de la batería.
15. No interrumpa la conexión cuando el dispositivo esté formateando o transfiriendo archivos. En caso contrario, los datos se pueden estropear o perder.
16. Si la unidad dispone de función de reproducción USB, se debe conectar la memoria USB directamente en la unidad. No utilice un cable de extensión USB ya que pueden crear interferencias que causen una pérdida de datos.
17. La etiqueta calificativa se encuentra en la parte inferior o en el panel posterior del aparato.
18. Este dispositivo no está diseñado para su uso por parte de personas (incluyendo niños) con discapacidad física, sensorial o mental o con falta de experiencia o conocimientos, salvo

que se les haya dado supervisión o instrucciones acerca del uso correcto del dispositivo por parte de una persona responsable de su seguridad.

1. Este producto está diseñado para un uso no profesional únicamente y no para un uso comercial o industrial.

2. Asegúrese de que la unidad esté fijada en una posición estable. La garantía no cubrirá los daños derivados de usar este producto en una posición inestable, vibraciones o golpes o por no seguir otras advertencias o precauciones que aparecen en este manual de usuario.

3. Nunca retire la carcasa del dispositivo.

4. Nunca coloque este dispositivo sobre otro equipo eléctrico.

5. Mantenga las bolsas de plástico fuera del alcance de los niños.

6. Use únicamente los dispositivos/accesorios especificados por el fabricante.

7. Remita todas las reparaciones al personal cualificado. Es necesario el mantenimiento cuando el aparato presenta cualquier tipo de daño, por ejemplo, el cable de alimentación o el enchufe presentan daños; se ha vertido líquido sobre el aparato; se han caído objetos en el aparato; el aparato se ha expuesto a la lluvia o humedad; el aparato no funciona normalmente o se ha caído.

8. Una larga exposición a sonidos elevados de reproductores de música personales puede provocar una pérdida de audición temporal o permanente.

9. Si el producto viene con un cable de alimentación o un adaptador de corriente de CA:

- Si se produce cualquier problema, desconecte el cable de alimentación CA y remítalo a mantenimiento por parte de personal cualificado.

- No pise o pince el adaptador de alimentación. Tenga mucho cuidado, en especial en las zonas alrededor de las tomas y el punto de salida del cable. No coloque objetos pesados en el adaptador de alimentación, ya que pueden dañarlo. ¡Mantenga el dispositivo fuera del alcance de los niños! Si juegan con el cable de alimentación, puede sufrir lesiones graves.

- Desconecte el dispositivo durante tormentas eléctricas o cuando no vaya a usarse durante periodos prolongados de tiempo.

La salida de la toma debe instalarse cerca del equipo y debe ser fácilmente accesible.

- No sobrecargue las tomas CA o los cables de extensión. La sobrecarga puede provocar un incendio o una descarga eléctrica.

- Los dispositivos con construcción de Clase 1 deben estar conectados a una toma de corriente con una conexión a tierra protegida.

- Los dispositivos con construcción de Clase 2 no requieren una conexión a tierra.

- Sujete siempre el enchufe cuando los extraiga de la toma de corriente. No tire del cable de alimentación. Esto puede provocar un cortocircuito.

- No utilice un cable de alimentación o enchufe deteriorado o una toma suelta. Si lo hace, podría provocar un incendio o una descarga eléctrica.

1. Si el producto contiene o se entrega con un mando a distancia que contiene pilas de botón / celdas:

Advertencia:

- “Ni ingiera la pila, riesgo de quemadura química” o frase equivalente.

- [El mando a distancia que se suministra] Este producto contiene una pila de tipo botón/moneda. Si la pila se traga, puede provocar graves quemaduras internas en sólo 2 horas y podría ocasionar la muerte.

- Mantenga las pilas nuevas o usadas fuera del alcance de los niños.

- Si el compartimiento de las pilas no se cierra correctamente, deje de usar el producto y no lo deje al alcance los niños.

- Si tiene la sospecha de que una pila ha sido ingerida o se encuentra en algún lugar del cuerpo, busque inmediatamente atención médica.

1. Precaución sobre el uso de las pilas:

- Existe riesgo de explosión si la pila no se sustituye correctamente. Sustitúyala únicamente con otra del mismo tipo u otro equivalente.

- No se pueden exponer las pilas a temperaturas extremadamente altas o bajas, baja presión de aire a gran altitud durante el uso, almacenamiento o transporte.

- Si cambia la pila por otra que no sea la correcta, se puede producir una explosión o la fuga de líquidos o gases inflamables.

• Si arroja la pila al fuego o a un horno caliente, o aplasta o cortar mecánicamente una pila, podría provocar una explosión.
• Si deja una pila en un lugar con temperaturas extremadamente altas, se puede producir una explosión o una fuga de líquido o gas inflamable.
• Si se expone la pila a una presión de aire extremadamente baja, se puede producir una explosión o la fuga de líquidos o gases inflamables.
• Se debe prestar atención a los aspectos medioambientales sobre la eliminación de baterías.

INSTALACIÓN

• Desembale todas las piezas y retire el material protector.
• No conecte la unidad a la corriente eléctrica antes de comprobar la tensión de la corriente y antes de que se hayan hecho todas las demás conexiones.

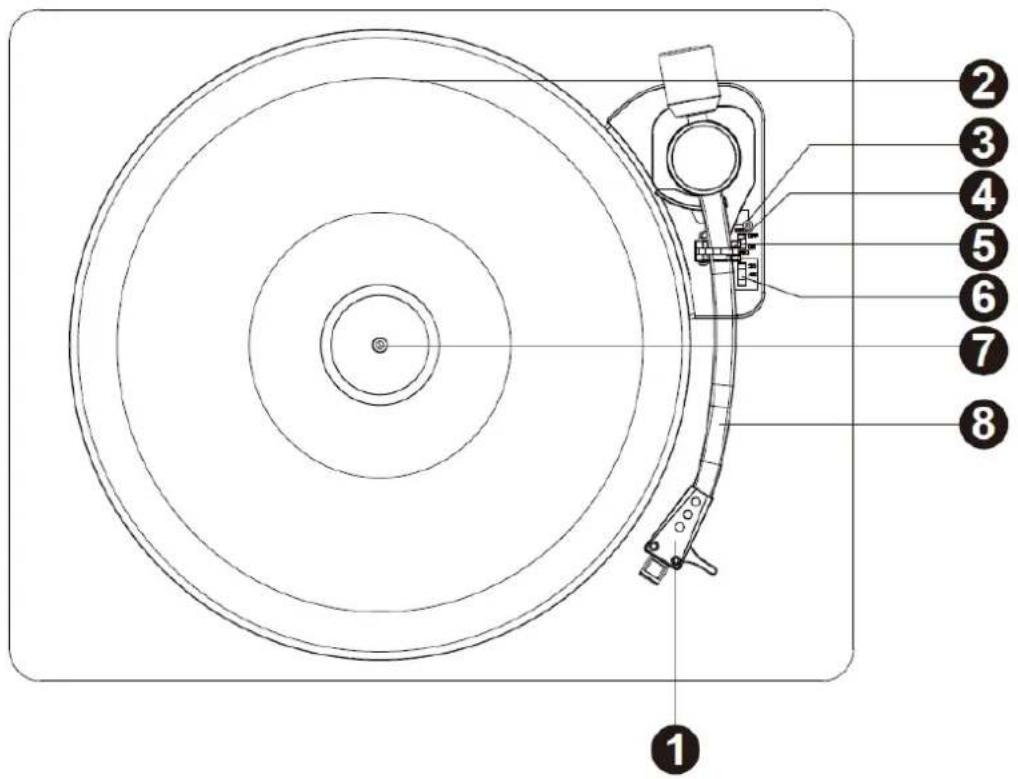

PIEZAS DEL TOCADISCOS

1. Cartucho de aguja fonocaptora
2. Plato de tocadiscos
3. Palanca de izado
4. Bloqueo del brazo del tocadiscos
5. Interruptor de control de parada automática
6. Interruptor de selección de velocidad
7. Eje del tocadiscos
8. Brazo del tocadiscos
9. Conectores de Salida RCA
10. Puerto USB
11. Conector del adaptador de corriente
12. Botón de Encendido/Apagado

ESCUCHAR UN DISCO

1. Conecte la toma de salida RCA al sistema de altavoces externos con el cable RCA.
2. Levante la sobrecubierta
3. Pulse el botón de encendido/apagado.
4. Coloque un disco sobre el plato del tocadiscos y ajuste la velocidad para que coincida con la velocidad del disco.

NOTA: para reproducir un single (disco de 45 rpm) y/o discos con agujeros centrales grandes utilice el adaptador de 45 rpm.

Retire la funda protectora del cartucho de la aguja y quite el bloqueo del brazo de lectura Empuje la palanca de izado hacia atrás y el brazo de lectura se levantará suavemente. Mueva suavemente el brazo de lectura a la posición deseada sobre el disco y el plato del tocadiscos empezará a girar cuando mueva el brazo hacia él si el interruptor de control de parada automática está encendido. Libere el brazo de lectura sobre el tocadiscos empujando la palanca de izado hacia delante y el disco de vinilo empezará a reproducirse.

Si el interruptor de control de parada automática está encendido, el disco dejará de reproducirse automáticamente cuando se termine. Si el interruptor de control de parada automática está apagado, el disco NO dejará de reproducirse automáticamente cuando se termine. Deberá empujar la palanca de izado hacia atrás para levantar el brazo de lectura y colocarlo en el soporte, y entonces apagar el tocadiscos para que deje de girar.

Observaciones: La función de PARADA AUTOMÁTICA funciona con la mayoría de discos de vinilo de 33 rpm. Sin embargo, algunos discos de vinilo se detendrán cuando no se hayan terminado, o no se detendrán cuando se hayan terminado con la función de PARADA AUTOMÁTICA encendida.

RESUMEN DEL SOFTWAER AUDACITY

Audacity es un software gratuito con la Licencia Pública General (GPL, por sus siglas en inglés) de GNU. Puede encontrar más información y el código fuente abierto en la página web https://www.audacityteam.org/download/

* Asegúrese de instalar el software antes de empezar.

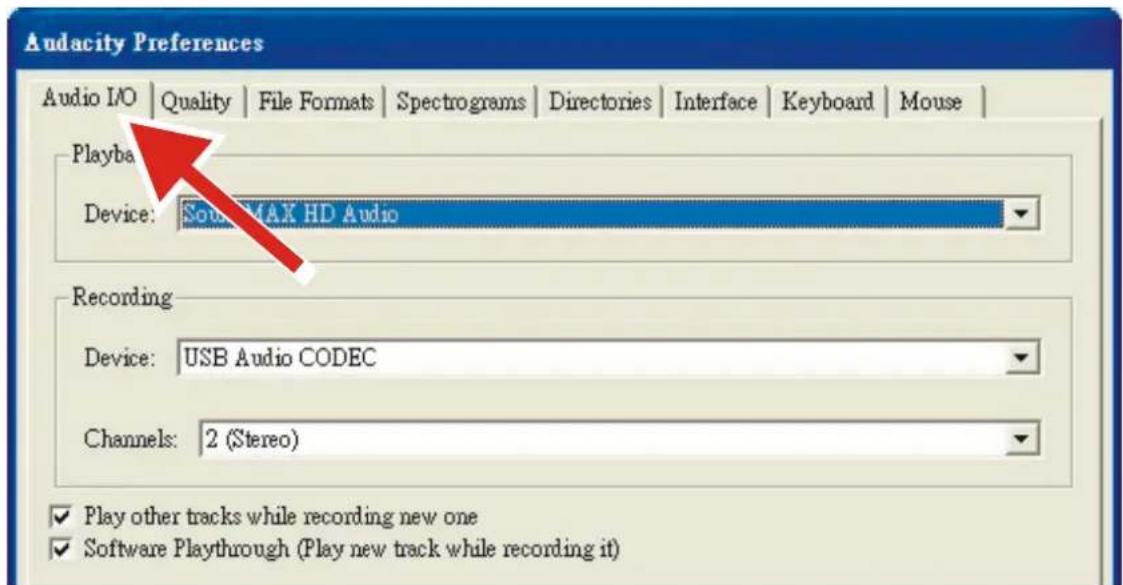

Configurar el PC para trabajar con Audacity

1. Conecte una fuente de entrada a la unidad.
2. Conecte el cable USB al ordenador.
3. Instale el software de grabación Audacity.
4. Abra el programa Audacity.
5. Seleccione Preference (Preferencias) en la pestaña Edit (Editar) del menú de Audacity.

1. Seleccione la pestaña Audio I/O (E/S de audio) en la esquina superior izquierda.

2. En Reproducción, Dispositivo, seleccione su tarjeta de sonido interna.

3. En Grabación, Dispositivo, seleccione Códec de audio USB (USB Audio CODEC).
4. En Grabación, Canales, seleccione 2 (Stereo) (2 (Estéreo)).
5. Marque la casilla Play other tracks while recording new one (Reproducir otras pistas mientras se graba una nueva).
   • Marque la casilla Software Playthrough (Playthrough de software).

Grabar álbumes con Audacity

9. Guardar un proyecto

• Audacity escribe todo el audio grabado y modificado en un directorio llamado Projectname_data, ubicado donde se guardó el archivo de proyecto.
• Por tanto, seleccione Save Project as (Guardar proyecto como) en la pestaña Archivo (File) de Audacity y elija una ubicación y nombre de archivo para el proyecto.
• Tenga en cuenta que cuando inicie Audacity por primera vez sólo estará disponible la

opción "Save As..." (Guardar como...) en el menú.

- Ajuste el tocadiscos USB para reproducir la canción o álbum que desea grabar.

- Pulse el botón rojo de Grabar

para empezar a grabar.

- Baje el brazo del tocadiscos USB sobre el álbum y la pista que desea grabar.

- Pulse el botón azul de Pausa

para pausar la grabación. Vuelva a pulsarlo para continuar.

- Pulse el botón amarillo de Parar.

Ya está. Ahora puede practicar con las grabaciones y probar las opciones de edición de Audacity. Recuerde que puede usar la función Deshacer de forma casi ilimitada mientras el proyecto esté abierto.

NOTA: No se pueden grabar CD directamente con la aplicación Audacity. Deberá usar otras aplicaciones de grabación de CD.

Observaciones: Para otras opciones avanzadas, consulte las instrucciones del CD.

CONSEJOS PARA UN MEJOR FUNCIONAMIENTO DEL TOCADISCOS

1. Cuando abra o cierre la cubierta del tocadiscos, manéjela con suavidad, agarrándola del centro o de cada lado.
2. No toque la punta de la aguja con los dedos. Evite golpear la aguja contra el plato del tocadiscos o el borde del disco.
3. Frote suavemente la sobrecubierta y la estructura del tocadiscos con un trapo suave. Utilice solo una pequeña cantidad de detergente suave para limpiar el tocadiscos y la sobrecubierta.
4. Nunca utilice productos químicos ni disolventes agresivos en ninguna pieza del sistema tocadiscos.

Adaptador de alimentación

Fabricante: Dongguan Blue Iron Enterprise

Número de modelo: BI12T-120100-I

Utilice únicamente el adaptador de CA original

Utilice únicamente la fuente de alimentación indicada en las instrucciones de uso

Información	Valor y precisión
Nombre de los fabricantes o marcas registradas, registro 50ctive50ial y dirección	- Dongguan Blue Iron Enterprise
Identificador del modelo	- BI12T-120100-I
Tensión de entrada	100-240V, 50/60H, 0.5A
Frecuencia CA de entrada	100-240V
Tensión de salida	3.0-24.0V
Corriente de salida	0.01-2.4A
Potencia de salida	12W
Eficiencia 50ctive media	84.1%
Eficiencia a carga baja (10%)	79.27%
Consumo energético sin carga	0.08W
Lenco
Tocadiscos	L-30/L-101
Tipo	Audio Technica AT-3600L
Motor de accionamiento	Motor DC
Velocidad	33 1/3 rpm, 45 rpm
Distorsión y variación de velocidad	<0,35%
Plato de tocadiscos	300 mm
Cápsulafonocaptora
Tipo	Chuden MG-2590 MM
Aguja	0,6 mil
Fuerza de tracciónóptima	2,5-3,5 gr
Salida	2,4 mv ± 3 db
Respuesta de frecuencia	-1,.5 ± 6 db (10 KHz)
Diafonía	16 db (1 KHz)
RelaciónSeñal-Ruido (S/R)	40 db
General
ADAPTADOR	entrada 100-240 V CA-50/60 Hz, 0,5 A
	salida 12 V CC, 1000 mA
PRODUCTO	12 V CC, 200 mA
salida de audio (salida de línea)	400-600 mv
Consumo de energía	2,4W
Dimensiones	410 x 330 x 116 mm
Peso neto	aprox 3,1 kg

1. Garantía

Commaxx B.V. ofrece servicio y garantía en cumplimiento con las leyes de la Unión Europea, lo cual implica que, en caso de que su producto precise ser reparado (tanto durante como después del periodo de garantía), deberá contactar directamente con su distribuidor.

Nota importante: No es posible enviar sus reparaciones directamente a Commaxx B.V.

Nota importante: Si la unidad es abierta por un centro de servicio no oficial, la garantía quedará anulada.

Este aparato no es adecuado para el uso profesional. En caso de darle un uso profesional, todas las obligaciones de garantía del fabricante quedarán anuladas.

2. Exención de responsabilidad

Regularmente se llevan a cabo actualizaciones en el Firmware y en los componentes del hardware. Por esta razón, algunas de las instrucciones, especificaciones e imágenes incluidas en este documento pueden diferir ligeramente respecto a su situación particular. Todos los elementos descritos en esta guía tienen un objetivo de mera ilustración, y pueden no ser de aplicación en su situación particular. No se puede obtener ningún derecho ni derecho legal a partir de la descripción hecha en este manual.

3. Eliminación del antiguo dispositivo

Este símbolo indica que no deberá deshacerse del producto eléctrico o batería en cuestión junto con los residuos domésticos, en el ámbito de la UE. Para garantizar un tratamiento residual correcto del producto y su batería, por favor, elimínelos cumpliendo con las leyes locales aplicables sobre requisitos para el desechado de equipos eléctricos y baterías. De hacerlo, ayudará a conservar recursos naturales y mejorar los estándares de protección medioambiental en el tratamiento y eliminación de residuos eléctricos (Directiva sobre la

Eliminación de Equipos Eléctricos y Electrónicos).

4. Marca CE

Por la presente, Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Países Bajos, declara que este producto cumple con las exigencias esenciales de la directiva de la UE. La declaración de conformidad puede consultarse mediante [e-mail]

5. Service (Servicio)

Para obtener más información y soporte del departamento técnico, por favor, visite la página web www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Países Bajos.
