Caractéristiques techniques	Platine disque LENCO BT188 avec connectivité Bluetooth, moteur à courant continu, plateau en aluminium, bras de lecture en S.
Utilisation	Idéale pour écouter des vinyles avec option de connexion sans fil, compatible avec les haut-parleurs Bluetooth.
Maintenance et réparation	Nettoyage régulier du plateau et de la cellule recommandé, vérification périodique de l'alignement du bras et de la tension de la courroie.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité et à la chaleur excessive, débrancher lors de la maintenance.
Informations générales	Poids léger, design moderne, disponible en plusieurs couleurs, garantie constructeur incluse.

FOIRE AUX QUESTIONS - BT188 LENCO

Comment connecter ma platine disque LENCO BT188 à des haut-parleurs Bluetooth ?

Pour connecter votre LENCO BT188 à des haut-parleurs Bluetooth, activez le mode Bluetooth sur vos haut-parleurs, puis appuyez sur le bouton Bluetooth de la platine pour entrer en mode de couplage. Sélectionnez la platine dans la liste des appareils disponibles sur vos haut-parleurs.

Pourquoi le son de ma platine disque est-il faible ?

Vérifiez le volume de la platine ainsi que celui de vos haut-parleurs. Assurez-vous que la platine est correctement connectée à vos haut-parleurs ou amplificateurs et que le réglage de l'égaliseur ne réduit pas le volume.

Comment changer la vitesse de lecture sur la LENCO BT188 ?

La platine LENCO BT188 dispose de trois vitesses de lecture : 33, 45 et 78 tours par minute. Utilisez le commutateur de vitesse situé sur le plateau pour sélectionner la vitesse appropriée en fonction de votre vinyle.

Que faire si le bras de lecture ne se lève pas ?

Vérifiez d'abord si le levier de bras est en position de déverrouillage. Si le problème persiste, il peut y avoir un blocage mécanique, auquel cas il est conseillé de vérifier les composants internes ou de contacter le service après-vente.

Comment nettoyer la tête de lecture de la LENCO BT188 ?

Utilisez un pinceau doux ou un nettoyant pour tête de lecture spécialement conçu pour nettoyer la surface de la tête. Ne pas utiliser de produits chimiques agressifs qui pourraient endommager la tête.

Puis-je utiliser des vinyles 78 tours avec la LENCO BT188 ?

Oui, la LENCO BT188 prend en charge les vinyles 78 tours. Assurez-vous de sélectionner la bonne vitesse de lecture pour éviter d'endommager le disque.

Que faire si la platine ne s'allume pas ?

Vérifiez si la platine est correctement branchée à une prise de courant fonctionnelle. Si elle est branchée et ne s'allume toujours pas, vérifiez le câble d'alimentation pour tout dommage ou envisagez de contacter le service après-vente.

Comment ajuster le contrepoids du bras de lecture ?

Pour ajuster le contrepoids, dévissez-le légèrement et faites-le glisser jusqu'à ce que le bras soit équilibré. Une fois que le bras est à l'horizontale, serrez le contrepoids pour le maintenir en place.

La platine grésille pendant la lecture, que faire ?

Le grésillement peut être causé par une mauvaise connexion ou une saleté sur le vinyle. Vérifiez les connexions et nettoyez le vinyle ainsi que la tête de lecture. Si le problème persiste, envisagez de changer la cellule.

Où puis-je trouver des pièces de rechange pour ma LENCO BT188 ?

Les pièces de rechange peuvent être trouvées chez des revendeurs autorisés LENCO ou sur des sites spécialisés en ligne. Assurez-vous de vérifier la compatibilité des pièces avec votre modèle.

MODE D'EMPLOI BT188 LENCO

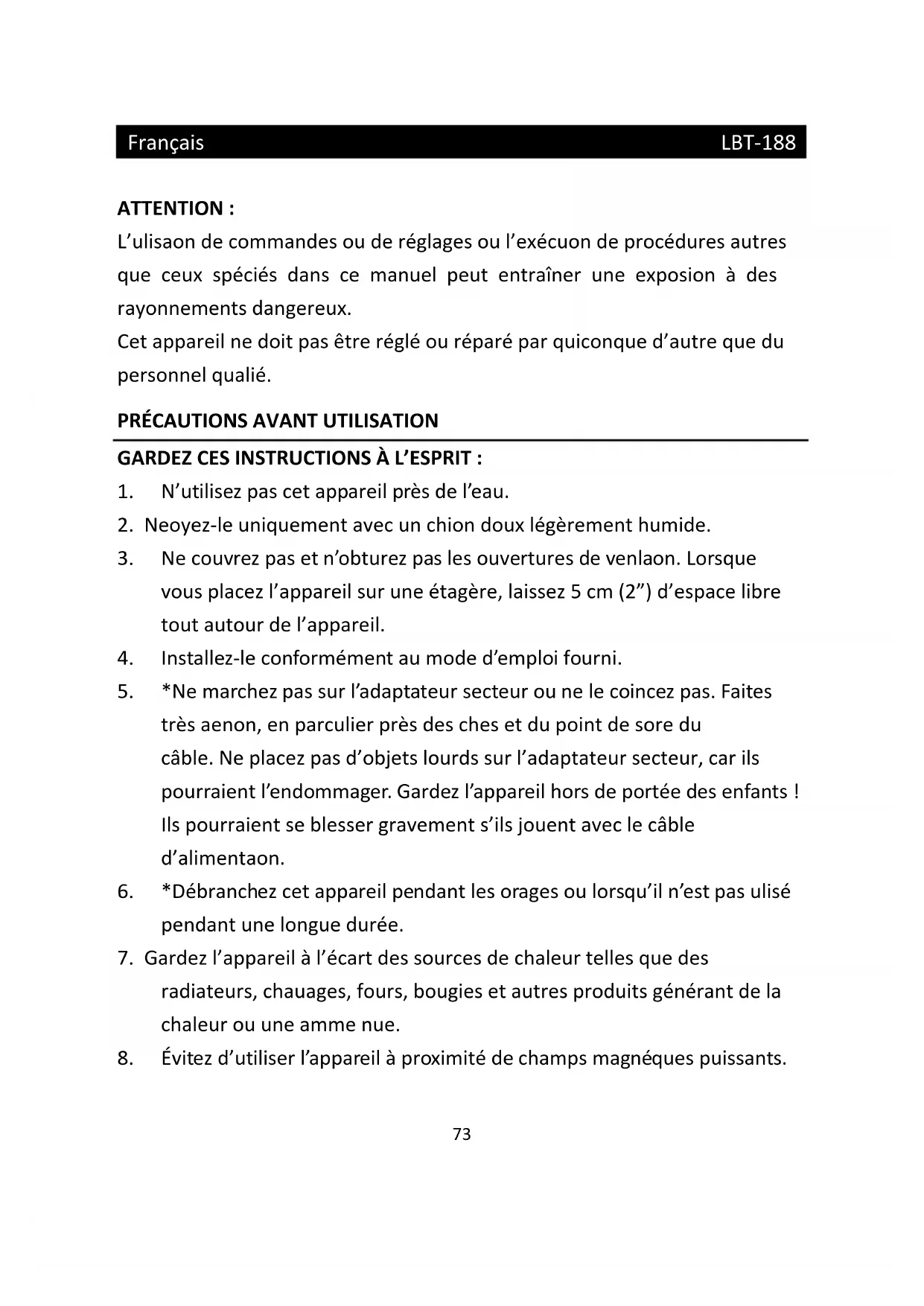

L'ulisaon de commandes ou de réglages ou l'exécuon de procédures autres que ceux spéciers dans ce manuel peut entraîner une exposition à des rayonnements dangereux.

Cet apparéil ne doit pas être réglé ou réparé par quiconque d'autre que du personnel qualié.

PRECAUTIONS AVANT UTILISATION

GARDEZ CES INSTRUCTIONS À L'ESPRIT :

1. N'utilisez pas cet apparéil pres de l'eau.
2. Neoyez-le uniquement avec un chion doux légèrement humide.
3. Ne couvrez pas et n'obturez pas les ouvertures de venlaon. Lorsque vous placez l'appareil sur une étagère, laissez 5 cm (2") d'espace libre tout autour de l'appareil.
4. Installez-le conformément au mode d'emploi fourni.
5. *Ne marchez pas sur l'adaptateur secteur ou ne le coincidez pas. Faites très aenon, en parculier pres des ches et du point de sore du cable. Ne placez pas d'objets lourds sur l'adaptateur secteur, car ils pourraient l'endommager. Gardez l'appareil hors de portée des enfants! Ils pourraient se blesser gravement s'ils jouent avec le cable d'alimentaon.
6. *Débranchez cet apparéilpendant les orages ou lorsqu'il n'est pas ulisé pendant une longue durée.
7. Gardez l'appareil à l'écart des sources de chaleur telles que des radiateurs, chauages, fours, bougies et autres produits générant de la chaleur ou une amme rue.

8. Evitez d'utiliser l'appareil à proximé de champs magnétiques puissants.

9. Des décharges électrostaques peuvent perturber le fonconnement normal de cet apparéil. Quand cela se produit, il suit de réinitialiser et de redémarrer l' apparéil en suivant le mode d'emploi. Pendant le transfert de chiers, manipuez l' apparéil avec précaun et faites-le fonconner dans un environnement sans électricité staque.

10. Mise en garde! N'introduisez jamais un objet dans l'appareil par les ouvertures et les fentes de venlaon. Étant donné que des tensions élevées sont prsentes à l'intérieur du produit, l'inseron d'un objet peut entraîner une électrocuon et/ou court-circuiter les composants internes. Pour les mêmes raisons, ne versez pas de l'eau ou un liquide sur le produit.
11. Ne l'utilisez pas dans des endroits humides tels qu'une salle de bain, une cuisine pleine de vapeur ou à proximé d'une piscine.
12. N'utilisez pas cet apparéil lorsque de la condensaon est possible.
13. Bien que ce dispositif soit fabriqué avec le plus grand soin et contrôle à plusieurs reprises avant de quier l'usine, il est toujours possible que des problèmes se produit, comme avec tous les apparciels électriques. Si l'appareil émet de la fumée ou s'il y a une accumulon de chaleur excessive ou un phénomène inaendu, débranchez immédiatement la che d'alimentaon du secteur.
14. Cet apparéil doit fonconner avec la source d'alimentaon indiquée sur la plaque signaléque. Si vous n'êtes pas sur du type d'alimentaon ulisé chez vous, consultez votre revendeur ou le fournisseur d'électricité local.
15. *La prise secteur doit être installée pres de l'appareil et doit être facilement accessible.

16. *Ne surchargez pas les prises de courant ou les rallonges. Une surcharge peut entraîner un incendie ou une électrocuon.

17. *Les apparêils à la norme de construcon de classe 1 doivent être branchés à une prise de courant disposant d'une connexion protectrice à la terre.

18. Les apparêils à la norme de construcon de classe 2 ne nécessitant pas de connexion à la terre.
19. Tenez-le à l'abri des rongeurs. Les rongeurs adore mordre les cordons d'alimentaon.
20. *Tirez toujours sur la che pour débrancher le cordon de la prise secteur. Ne rez pas sur le cordon d'alimentaon. Cela pourrait provoquer un court-circuit.
21. Évitez de placer l'appareil sur des surfaces sujees aux vibraons ou aux chocs.
22. Pour neoyer l'appareil, servez-vous d'un chion doux et sec. N'utilise pas de solvant ni d'autre liquide à base de petrole. Pour enlever les taches importantes, vous pouvez vous servir d'un chion humide imbibé d'une soluon de détergent diluée.
23. Le fournisseur n'est pas responsable des dommages ou pertes de données causés par un dysfonconnement, une ulisaon abusive, une modicaon de l'appareil ou un remplacement de la baerie.
24. N'interrompez pas la connexion lorsque l'appareil formate ou transfère des chiers. Sinon, les données pourraient etre endommagées ou perdues.
25. Si l'appareil a une foncon de lecture USB, il faut brancher la clé USB directement sur l'appareil. N'ulisez pas de rallonge USB, car cela peut cause des interférences provoquant une perte de données.

26. L'appareil ne doit pas etre exposé à des écoulements ou des éclaboussures et aucun objet contenant un liquide, tel qu'un vase, ne doit etre posé sur ou pres de l'appareil.

27. *Pour que l'alimentaon soit parfaitement déconnectée, la ched'alimentaon de l'appareil doit être débranchée de la prise secteur.

28. Si l'appareil a la possibilité de fonconner sur baerie, n'exposez pas la baerie à une chaleur extrème telle que les rayons du soleil, le feu ou toute autre chaleur.
29. Veuillez considérer les quèsons environnementales lors de la mise au rebut des piles.
30. L'appareil doit être translé uniquement dans des conditions climiques modérées, évitez un environnement extrémement froid ou chaud.
31. La plaque signaléque se situe en dessous ou à l'arrière de l'appareil.
32. Cet apparéil n'est pas dés né à être utilisé par des personnes (enfants compris) sourant de handicaps physiques, sensoriels ou mentaux, ou manquant d'expérience et de connaissances, sauf si elles sont sous surveillance ou ont reçu des instrucons sur l'ulisaon correcte de l' apparéil par la personne qui est responsable de leur sécurité.
33. Ce produit est réservé à un usage non professionnel, et non pas à un usage commercial ni industririel.
34. Vériez que l'appareil est en posion stable. La garane ne couvre pas les dégats occasionnés par l'ulisaon de cet apparéil en posion instable ou par la non-observaon de tout autre averssement ou précaun contenus dans ce mode d'emploi.
35. Ne rerez jamais le boir de l'appareil.
36. Ne placez jamais cet apparéil sur un autre apparéil électrique.
37. N'utilisez et ne rangez pas ce produit dans un endroit ensoleillé, chaud, très poussiéreux ou soumis à des vibraons excessives.
38. Ne laissez pas les sacs en plastque à la portée des enfants.
39. Ulisez uniquement les accessoires recommandes par le fabricant.
40. Conez l'entreen et les réparations à un personnel qualié. Une réparaison est nécessaire lorsque l'appareil a été endommagé de

quelque façon que ce soit, par exemple lorsque le cordon d'alimentaon ou la prise sont endommages, lorsqu'un liquide a ete renversé ou des objets ont ete introduits dans l'appareil, lorsque l'appareil a ete exposé à la plue ou a l'humidité, lorsqu'il ne fonconnne pas correctement ou lorsque l'appareil est tombé.

1. *N'utilisez pas un cordon ou une che d'alimentaon endommagé ni une prise desserrée. Vous risqueriez de causeur un incendie ou une décharge électrique.
2. Une exposition prolongée auxsons puissants des lecteurs personnels de musique peut entraîner une perte-temporaire ou dénive de l'ouïe.

INSTALLATION

• Déballez toutes les pieces et enlevez le matériel de protecon.

• *Ne connectez pas l'appareil au secteur avant d'avoir vérié la tension du secteur et avant que toutes les autres connexions n'aient été eectuées.

• Ces instrucons s'appliquent uniquement aux produits ulisant un cable d'alimentaon ou un adaptateur secteur.

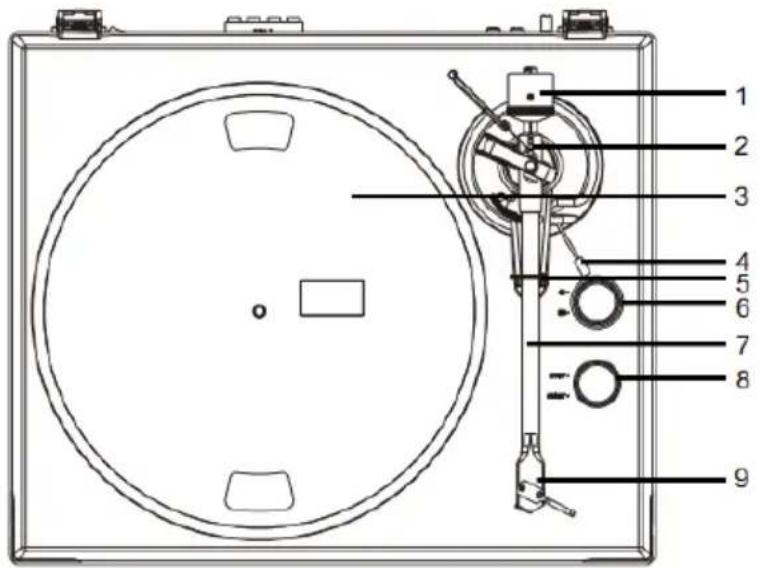

COMPOSANTS, CARACTERISTIQUES ET CONNEXIONS

1. Contrepoids
2. Ergot anti-glissement
3. Diametre de disque
4. Levier du bras de lecture
5. Repose-bras de lecture
6. Sélecteur 33/45
7. Bras de lecture
8. Bouton Arrêter/Démarrer
9. Porte-pointed lecture

1. Couverage
2. Charnière du couvercle
3. Connecteur de terre
4. Sorties PHONO et Haut-niveau

5. Commutateur PHONO/Hautniveau

6. Poids anti-glissement

7. Port USB-PC
8. Prise d'alimentation VCC
9. Temoin Bluetooth
10. Interrupteur d'alimentation

Vérifiez attentivement que les éléments suivants sont dans l'emballage :

1) Unité
7) Mode d'emploi
2) Adaptateur avec fiche UE-RU
8) Rapporteur d'alignement de portepointed lecture
3) Contrepoids
9) Cable USB-PC
4) Platine avec courroie
10) 2 reposes couvercle en caoutchouc de rechange
5) Adaptateur de 45 TOURS
11) Poids anti-gissement

Ce tourne-disque est livre avec une porte-pointe de lecture installée et ajustée en usine.

** Les instructions suivantes pour le réglage du porte-pointe de lecture sont fournies en cas de remplacement de ce dernier par un autre modèle.

Installation du couvercle

Installez soigneusement le couvercle dans les fentes des charnières.

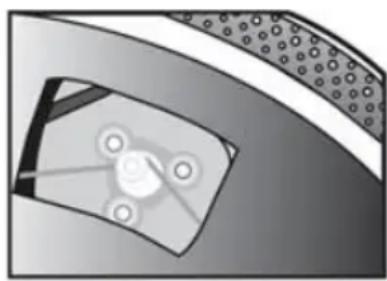

Mise en place de la platine et de la courroie

1. Faites passer la couroie par-dessus la bague interieure sous la platine

et voirlez à ce qu'elle ne tombe pas pendant l'installation.

1. Faites passer la platine dans l'arbre de rotation du platine tournant, puis la faire tourner jusqu'à ce que vous voyiez la poulie du moteur d'entrainment dans la fenêtre située dans le coin supérieur gauche.

1. Saisissez soigneusement la courroie et la placer autour de la fente de la poulie du moteur.

2. Branchez l'adaptateur secteur dans le tourne-disque et allumez ce dernier.

3. Positionnez le commutateur Demarrer/Arreter du moteur sur Demarrer pour voir si le moteur du tourne-disque tourne. Si le tourne-disque ne tourne pas, reessayez en effectuant de nouveau les étapes ci-dessus.

Réglage de la force d'appui du porte-pointe de lecture

EN	FR
Counterweight	Contrepoids
Downforce scale ring	Bague de réglage de la force d'appui
Center line	Axe

Le contrepoids fourni convient aux portes-pointe de lecture de 3 à 6 g.

• Poussez doucement le contrepoids vers l'arrière du bras en le tournant (la graduation étant orientée vers l'avant de la platine).
• Retirez le capuchon de protection du porte-pointe de lecture
• Abaissez le bras de lecture et placez le porte-pointe de lecture dans l'espace entre le repose-bras et la platine.

Tournez avec précaution le Contrepoids jusqu'à ce que le bras de lecture soit équilibré. Le bras de lecture doit returner à la position d'équilibre s'il est déplace vers le haut ou le bas. Ce réglage doit être effectué avec précaution.

• Une fois que le bras de lecture est correctement équilibré, le ramener vers le repose-bras. Tenez le Contrepoids sans le déplacer et faites tourner doucement l'anneau gradé jusqu'à ce que le zéro soit aligné avec la ligne noire à l'arrête du bras de lecture. Vérifiez si le bras est toujours en équilibre.

• Faites pivoter le contrepoids dans le sens antihoraire (vu de l'avant) pour régler la force d'abaisissement conformément aux recommandations du fabricant du porte-pointe de lecture. Une graduation représentée 0,05 g de la force d'abaisissement.

REMARQUE: La force d'abaisissement recommandée pour le porte-pointe de lecture montée en Usine est de 3,5 ± 0,5 g.

Réglage de la force anti-gilissement

La force anti-glissement doit être ajustée en fonction de la force d'abaissement comme suit :

Force d'abaisissement

5 - 10 mN

Rainure dans l'onglet

1ere à partir de la bague de roulement

10 - 15 mN

2e"''

15 - 20 mN

3e"''

20mN et plus

4e"''

Glissez la boucle du fil du poids anti-glissement sur la 3e rainure de l'onglet pour régler la bonne force anti-glissement pour le porte-pointe de lecture monté en usine. Faites passer le fil dans la boucle du support de fil.

Connexion à un amplificateur

Ce tourne-disque utilise un porte-pointe de lecture magnétique en mouvement. Positionnez le Commutateur PHONO/Haut-niveau sur PHONO. Connectez les cables de sortie phono à l'entrée phono de votre amplificateur ou préamplificateur (niveau phono). Les entrées haut-niveau telles que CD, Tuner, Cassette ou Video ne convennent pas aux entrées phono. Assurez-vous que l'amplification de l'entrée sélectionnée correspond au type du porte-pointe de lecture utilisé. Le porte-pointe de lecture installé en Usine est de 47k ohms/MM en entrée.

REMARQUE: Si vous amplificateur ne dispose pas d'une entrée adaptée aux porte-pointe de lecture phono, vous devez acheter un amplificateur phono séparé pour déplacer le porte-pointe de lecture magnétique. Cet amplificateur phono séparé se connecte alors entre le tourne-disque et l'amplificateur.

Connexion du système stéreo

Positionnez le Commutateur PHONO/Haut-niveau sur LINE. Les prises de sortie RCA Sorties PHONO et Haut-niveau émettent des signaux analogiques au niveau de la sortie haut niveau et peuvent être connectées directement avec un nombre équivalent d'enceintes actives/amplifiées de l'entrée appropriée du système stéreo.

La fiche rouge se connecte au canal droit et la fiche blanche se connecte au canal gauche.

REMARQUE: Les prises RCA ne sont pas conçues pour être connectées directement aux enceintes passives/non amplifiées en mode HAUT NIVEAU. Si elles sont connectées à des enceintes passives, le son ne sera pas reproduct.

Branchement au secteur

L'adaptateur d'alimentation se trouve dans le matériel d'emballage en mousse. Deballez l'adaptateur secteur et branche la petite extrémité dans la prise d'alimentation CC située à l'arrière du tourne-disque. Branchez l'adaptateur dans une prise secteur.

Utilisation

Utilisation du tourne-disque

1. Branchez l'adaptateur secteur fourni dans l'unité et positionnez l'interrupteur sur «ÉTEINDRE».
2. Retirez le cache-aiguille du porte-pointe de lecture.
3. Placez le feutre sur la platine et placez-y un disque. Si vous utilisez des disques 45 tr/min, inserez l'adaptateur 45 tr/min dans l'arbre central avant de placer le disque sur la platine.

4. Positionnez le/selecteur 33/45 RPM en fonction du type de disque.

5. Positionnez le commutateur Demarrer/Arreter sur Demarrer pour lancer la rotation de la platine.

6. Déverrouillez le crochet du bras de lecture et souveze le levier.
7. Placez le bras de lecture sur l'emplacement souhaite (rainure) du disque.
8. Abaissez le levier du bras de lecture pour déplacer le bras de lecture vers le disque. Vous pouze également placer l'aiguille directement sur une certaine position du disque.
9. Abaissez avec précaution le bras de lecture sur le disque.
10. Lorsque vous aurez terminé d'écouter le disque, soulevez le bras de lecture, le replacer sur le repose-bras et positionnez le commutateur Démarrer/Arrêté sur Arrêter.

Fonctionnement par Bluetooth

Cette unité est équipée d'un émetteur Bluetooth pour envoyer de l'audio à une enceinte Bluetooth sans fil.

1. Allumez vous enceinte Bluetooth et assurez-vous qu'elle est en mode couplage.
2. Allumez l'unité, le BT effectue une recherche automatique dés que l'unité est allumée, le tímoin BT se met à clignoter.
3. Lors du couplage, le témoin clignote deux fois par seconde, puis resté allumé une fois le couplage effectué Remarque: Cette unité se connecte à l'enceinte Bluetooth la plus proche. Si, après 2 minutes, aucune enceinte Bluetooth n'est trouvée, l'émetteur Bluetooth est désactivé et le témoin s'éteint.
4. Pour annuler le couplage, éteignez le tourne-disque ou désactivez le couplage Bluetooth sur votre enceinte Bluetooth.

Enregistrement d'un disque sur un PC via le port USB :

Pour l'installation et l'enregistrement, reportez-vous au à la BREVE INTRODUCTION DE AUDACITY. http://audacity.sourceforge.net/

Enregisterur un disque sur un ordinateur :

1). Suivez les étapes ci-dessus, Utilisation du tourne-disque, pour écouter un disque.
2). Double-cliquez sur Audacity et suivez les étapes d'enregistrement figurant dans BREVE INTRODUCTION DE AUDACITY.

Audacity et port USB

Il prend en charge Windows 95/Windows XP/Windows 7/Vista ou versions ultérieures, avec une mémoire EMS supérieure à 128 Mo, Audacity prend 5 Mo.

Instructions pour l'encodage PC

1. Guide d'utilisation du logiciel
   1.1) Branchez le cable USB à votre tourne-disque et à votre ordinateur. Aucun pilote supplémentaire n'est nécessaire.
   1.2) Téléchargez le logiciel Audacity à partir de http://audacity.sourceforge.net/ Suivez les instructions pour réaliser l'installation.

2. Enregistrement
   2.1)Lancez le logiciel

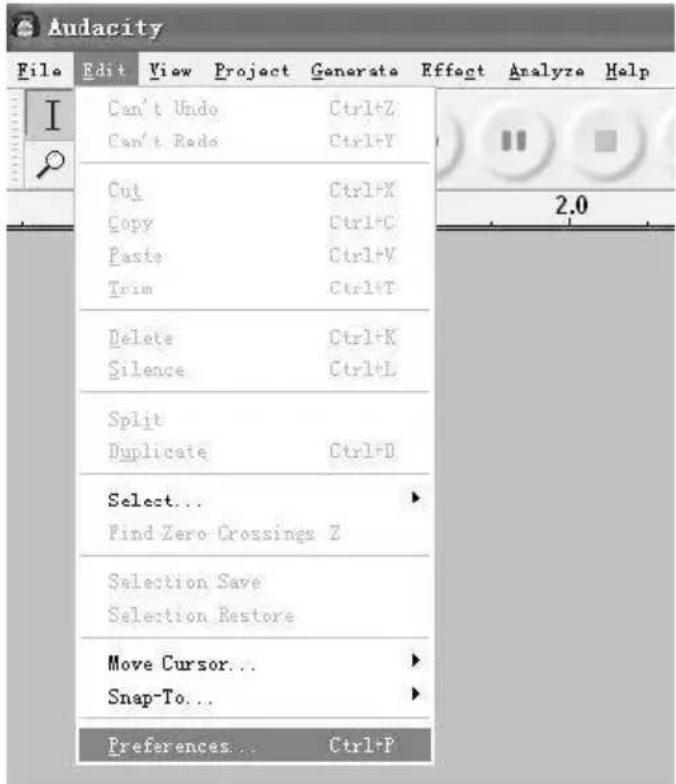

2.2) Allez au menu «Edit» (Édition) et choisissez «Preferences»

(Préférences).

2.3) Preférences Audacity

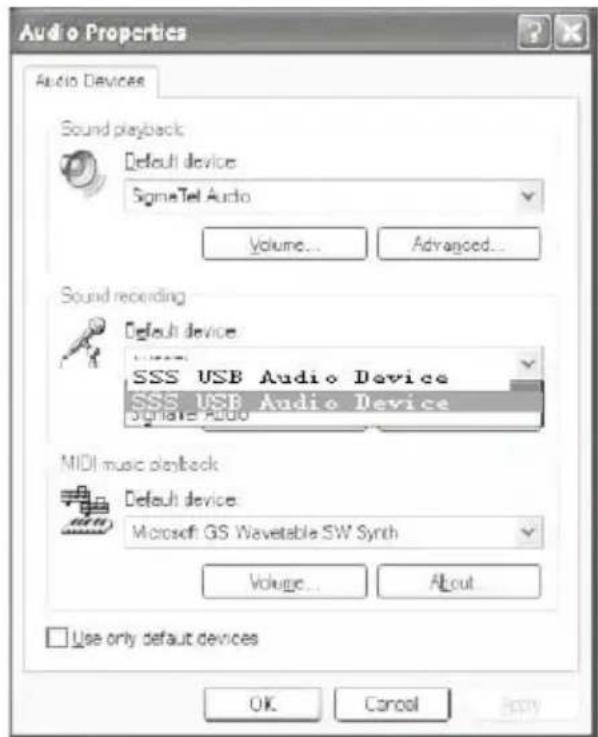

REMARQUE : vous doivent vérifier les propriétés audio de votre ordinateur, l'enregistrement sonore doit être sélectionné : « SSS USB Audio Device »

comme ci-dessous:

2.4) Reglez le volume d'entrée et de sortie.

Volume de sortie

Volume d'entrée

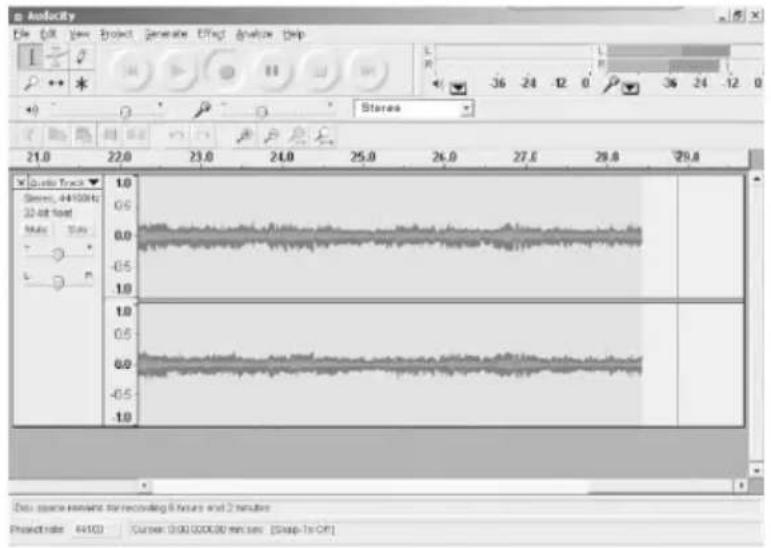

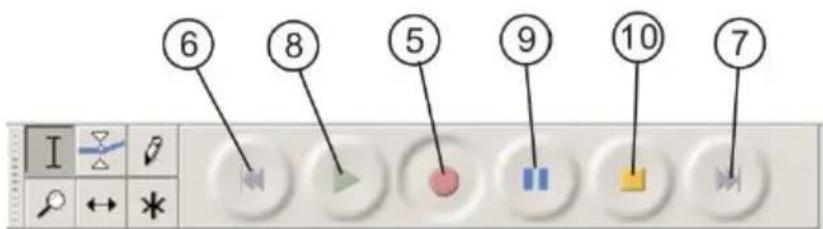

2.5) Sélectionnez le bouton Enregistrement • pour enregistrer le disque, les pistes de gauche et droite s'afficheront sur l'interface.

2.5.1 ⑤Appuyez sur ce bouton ● pour démarrer l'enregistrement.
2.5.2 ⑥ Appuyez sur ce bouton pour aller à démarrer.
2.5.3 ⑦ Appuyez sur ce bouton pour aller à la fin.
2.5.4 ⑧ Appuyez sur ce bouton pour lancer la lecture.
2.5.5 ⑨ Appuyez sur ce bouton pour suspendre la lecture du disque.
2.5.6 ⑩Appuyez sur ce bouton ■ pour arrêté l'enregistrement.

1. Exportez les fichiers de musique en format WAV ou MP3.

2. Une fois que vous avez fini d'enregistrer, sauvegardez votre musique sur l'ordinateur.

3. Cliquez sur le menu Fichier et descendez dans Exporter au format WAV, MP3 ou OGG.
4. Cliquez sur n'importe quel format pour sauvégarder la musique, puis vous devrez saisir le nom du fichier d'enregistrement de musique.
5. Remarque : Audacity n'exporte pas directement les fichiers en MP3 ; vous doivent télécharger l'encodeur MP3 LAME. Voici un lien pour partager LAME MP3 http://audacity.sourceforge.net

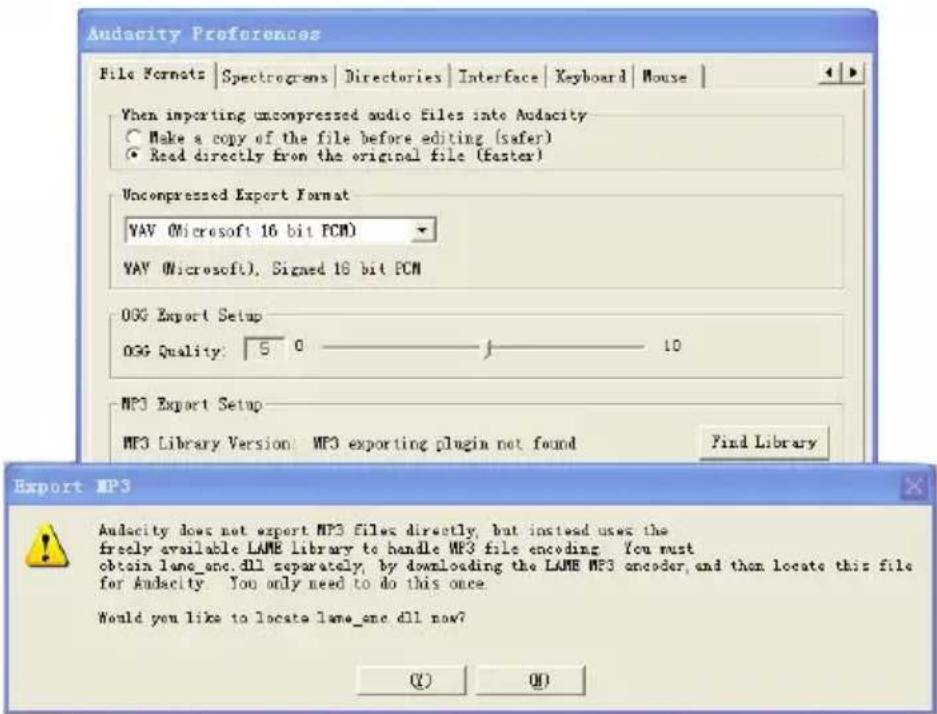

Si vous ne VOYZ pas I'onde sonore sur I-interface, lors de I'enregistrement, il faut regler le volume de la maniere suivante :

Suivez la procEDURE suivante :

1) Télechargez le fichier « lame_enc.dll », puis installez-le dans la liste du logiciel.

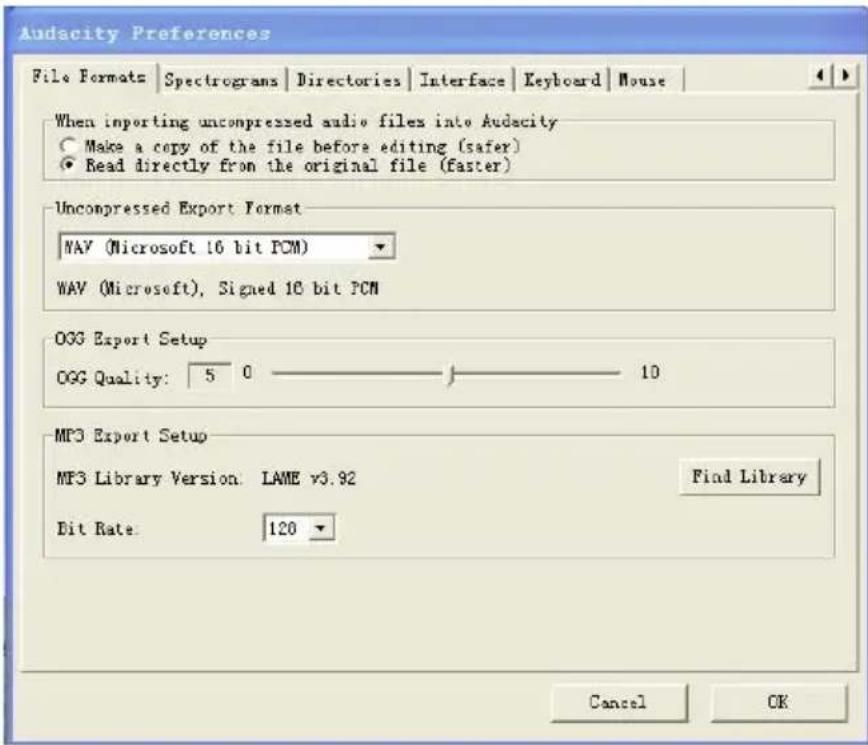

2) Ouvrez le logiciel «Audacity», cliquez sur Menu principal, Sélectionnez « edit » (Édition), «Parameter» (Paramètre), «Paramètre» (Formats de fichier), puis cliquez sur «Searcher» (Chercheur).

3) Une fois ouvert, le menu suivant apparait, cliquez sur « YES » (OUI) pour acceder à «Llame_enc.dll» et recherche l'emplacement du fichier.

4) Une fois que vous avez repéré le fichier « lame_enc.dl », ouvre-le et cliquez sur « Y » (oui) pour terminer l'installation.

Entretien et nettoyage

Votre tourne-disque nécessite peu d'entretien régulier. Dépoussiérrez à l'aide d'un chiffon antistatique légèrement humide. N'utilisez jamais un chiffon sec, cela cree de l'électricité statique et attire encore plus de poussière! Les produits de nettoyage antistatiques sont disponibles dans des magasins spécialisés, mais doivent être appliqués avec moderation pour éviter d'endommager les pieces en caoutchouc. Il est recommendé d'inverter le protège-aiguille avant de proceder à un nettoyage ou à un entretien afin d'éviter tout dommage.

Si le tourne-disque ne va pas etre utilisependant une longue pereiode, il faut retirer la courroie d'entrainement pour eviter tout allongement non uniforme.

REMARQUE: Avant toute maintenance, débranchez toujours le tournedisque par mesure de précaution!

Conseils Utilities

Le tourne-disque doit être place sur une surface à faible résonance, telle que du bois ou des panneaux multicouches, afin d'éviter les vibrations structurelles perturbant la lecture.

Remplacement du porte-pointe de lecture

1. Avant le remplacement, placez le capuchon de protection de l'aiguille pour eviter de l'endommager pendant le remplacement.
2. Retirez délicatement les fils du porte-pointe de lecture d'origine.
3. Desserrez les deux vis sur la tete qui fixent le porte-pointe de lecture, puis retirez le porte-pointe de lecture d'origine.
4. Installé le nouveau porte-pointe de lecture sur la coquille et le serrer légèrement. Ne serrez pas complètement les vis pour le moment.
5. Connectez les fils aux bornes du nouveau porte-pointe de lecture.

Les codes couleur des fils sont les suivants :

Blanc Canal gauche positif (L + )

Noir Canal gauche négatif (L-)

Rouge Canal droit positif (R + )

Noir Canal droit négatif (R-)

1. Ajustez la position du porte-pointe de lecture pour qu'il soit aligné avec précision sur la tête afin que l'aiguille puisse suivre parfaitement les rainures en parallèle.

Pour cela, placez le rapporteur d'alignement de porte-pointe de lecture en papier fourni sur l'axe du tourne-disque, soulevez délicatement le bras de lecture et placez l'aiguille sur les points marqués respectivement à 130 mm et 250 mm. Ajustez la position du porte-pointe de lecture sur la tête jusqu'à ce qu'il soit parfaitement parallelle aux lignes de référence aux deux points.

1. Serrez complètement les vis une fois l'alignement parfait atteint.

REMARQUE: Si vous n'étés pas familier ou vous avez des difficultés avec cette méthode, il est recommendé de consulter un professionnel pour effectuer l'installation.

\section*{Caracteristiques techniques}:

Vitesses nominales 33 1/3 et 45 RPM

Écart de vitesse ± 1%

Fluctuations de vitesse ≤ 0,15%

Signal sur bruit 55dB

Plage de la force d'abaissement 3-6g

Longueur effective du bras de lecture 8,6" (218,5mm)

Porte-à-faux 0,73 po

Puisance consommée 5W (Max)

Alimentation externe	12V/500mA CA-CC
Dimensions (L x H x P)	420 x 360 x 125 mm
Poids	4,8 kg

techniques:AT-3600L (audio-technica)

Plage de fréquence	20 Hz à 20 kHz
Résistance de charge recommendée	47 kOhm
Equilibre de canal	<2,5dB
Connexion d'amplificateur	MM - Entrée
Séparation de canal	>18dB
Force d'appui recommendée	3,5±0,5g
Tension de sortie	2,5mV
Poids	5g

Conditions d'utilisation et de defaillance incorrectes

Ces tourne-disques sont fabriqués selon les normes les plus strictes et sont soumis à des contrôleires de qualité stricts avant de quitter l'usine. Les pannes eventuelles ne sont pas nécessairement dues à des définuts matériels ou de production, mais peuvent parfois être dues à une utilisation incorrecte ou à des conditions inappropriées. Ainsi, la liste suivante des symptômes de panne courants est incluse.

La platine ne tourne pas bien que l'unité soit allumée :

• L'unité n'est pas branchée à l'alimentation secteur.
• Pas de puissance à la sortie.
• La courroie d'entrainment n'est pas installée ou s'est détachée.
• L'unité se met automatiquement en veille, éteignez et rallumez l'unité par l'interrupteur situé à l'arrière.

Pas de signal via l'un des canaux ou des deux canaux :

• Entrée phono non sélectionnée au niveau de l'amplificateur.
• Amplificateur non allumé.
• Le son est coupé au niveau de l'amplificateur ou des enceintes.
• Les enceintes ne sont pas connectées.
• Pas de connexion entre le tourne-disque et l'amplificateur.
• Les fils ne sont pas connectés au porte-pointe de lecture.

Fort bourdonnement au niveau de l'entrée phono :

• Le porte-pointe de lecture, bras ou fils du bras à l'amplificateur ou boucle de terre non mis à la terre.
• Le tourne-disque est trop proche des enceintes.

Son déformé ou incohérant provenant d'un ou des deux canaux :

• Le tourne-disque est connecté à une mauvaise entrée de l'amplificateur.
  -Aiguille ou porte-aiguille endommagé.
• La courroie d'entrainment est trop tendue ou sale.
• Roulement non lubrifié, sale ou endommagé.
• Poussiere sur l'aiguille.
• Le commutateur MM/MC du pré-amplificateur est mal positionné.

Remarque : Pour les mesures d'économie d'énergie en relation avec les exigences de l'ErP Niveau 2, une unité branchée au secteur se met automaquement en mode veilles si aucune musique n'a été diusée pendant environ 20 minutes.

Donc, si vous unité s'eteint régulièrement, ceci n'est pas un défaut.

Adaptateur de puissance

Fabricant: BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD

Numéro du modele:SW1200500-FM

Ulisez uniquement l'alimentaon electrique indiquee dans le mode d'emploi

Garantie

Lenco propose un service et une garantie conformément à la législation française, ce qui signifie qu'en cas de besoin de réparation (aussi bien pendant et après la période de garantie), vous pouvez contacter votre revendeur le plus proche.

Remarque importante : Il n'est pas possible de renvoyer l'appareil pour réparation directement à Lenco.

Remarque importante : Si l'appareil est ouvert ou modifie de chaque manière que ce soit par un réparateur non agréé, la garantie serait caduque.

Cet apparéil ne convient pas à une utilisation professionnelle. En cas d'utilisation professionnelle, les obligations de garantie du fabricant seront annulées.

Clause de non-responsabilité

Des mises à jour du logiciel et/ou des composants informatiques sont régulièrement effectuées. Il se peut donc que certaines instructions, caractéristiques et images présentes dans ce document diffère

légèrement de votre configuration spécifique. Tous les articles décrits dans ce guide sont fournis uniquement à des fins d'illustration et peuvent ne pas s'appliquer à une configuration spécifique. Aucun droit légal ne peut être obtenu depuis les informations containues dans ce manuel.

Mise au rebut de l'appareil usage

Ce symbole indique que le produit électrique concerne ainsi que les piles ne doivent pas etre jetés avec les autres déchets menagers en Europe. Pour garantir un traitement correct des piles et de l'appareil usages, veuillez lesmettre au rebut conformément aux reglementations locales en vigueur relatives aux appar兼ils electriques et autres piles.

En agissant de la sorte, vous contribuerez à la préparation des ressources naturelles et à l'amélioration des niveaux de protection environnementale concernant le traitement et la destruction des déchets électriques (directive sur les déchets des équipements électriques etlectroniques).

Marquage CE

Les produits avec la marque CE sont conformes à la directe CEM (2014/30/CE) et à la directe basse tension (2014/35/CE) émises par la commission de la communauté française.

Par la presente, Lenco Benelux BV, Thermiekstraat 1a, 6361 HB Nuth, Pays-Bas, déclare que ce produit est conforme aux exigences principales.

La déclaraon de conformité peut être consultée au lien :

[e-mail]

Service après-venture

Pour en savoir plus et obtenir de l'assistance, visitez www.lenco.com Lenco Benelux BV, Thermiekstraat 1a, 6361 HB, Nuth, Pays-Bas.

PRECAUCION:
