BEDIENUNGSANLEITUNG BT188 LENCO

PRECAUTIONS BEFORE USE

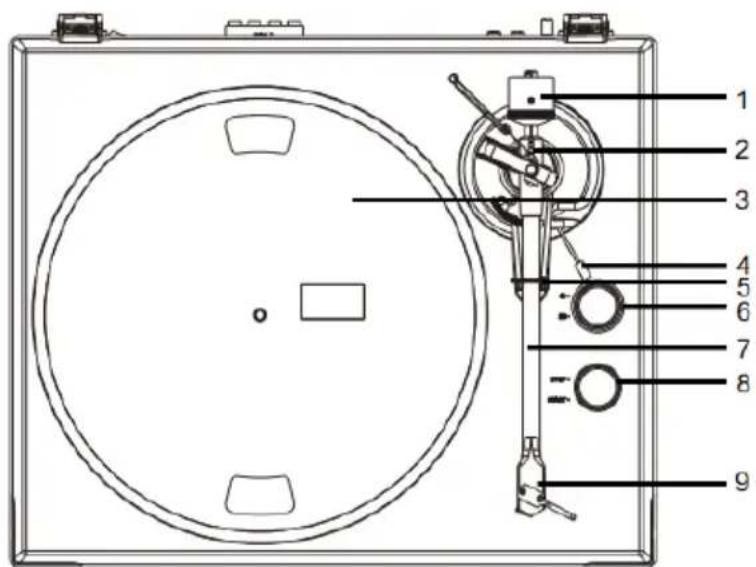

ONDERDELEN, EIGENSCHAPPEN EN AANSLUITINGEN

1. Tegengewicht
2. Antiskating-mechanism
3. Draaitafelplateau
4. Ophefhendel toonarm
5. Toonarmsteun
6. 33/45-toerenschakelaar
7. Toonarm
8. Stop-/startknop
9. Cartridge

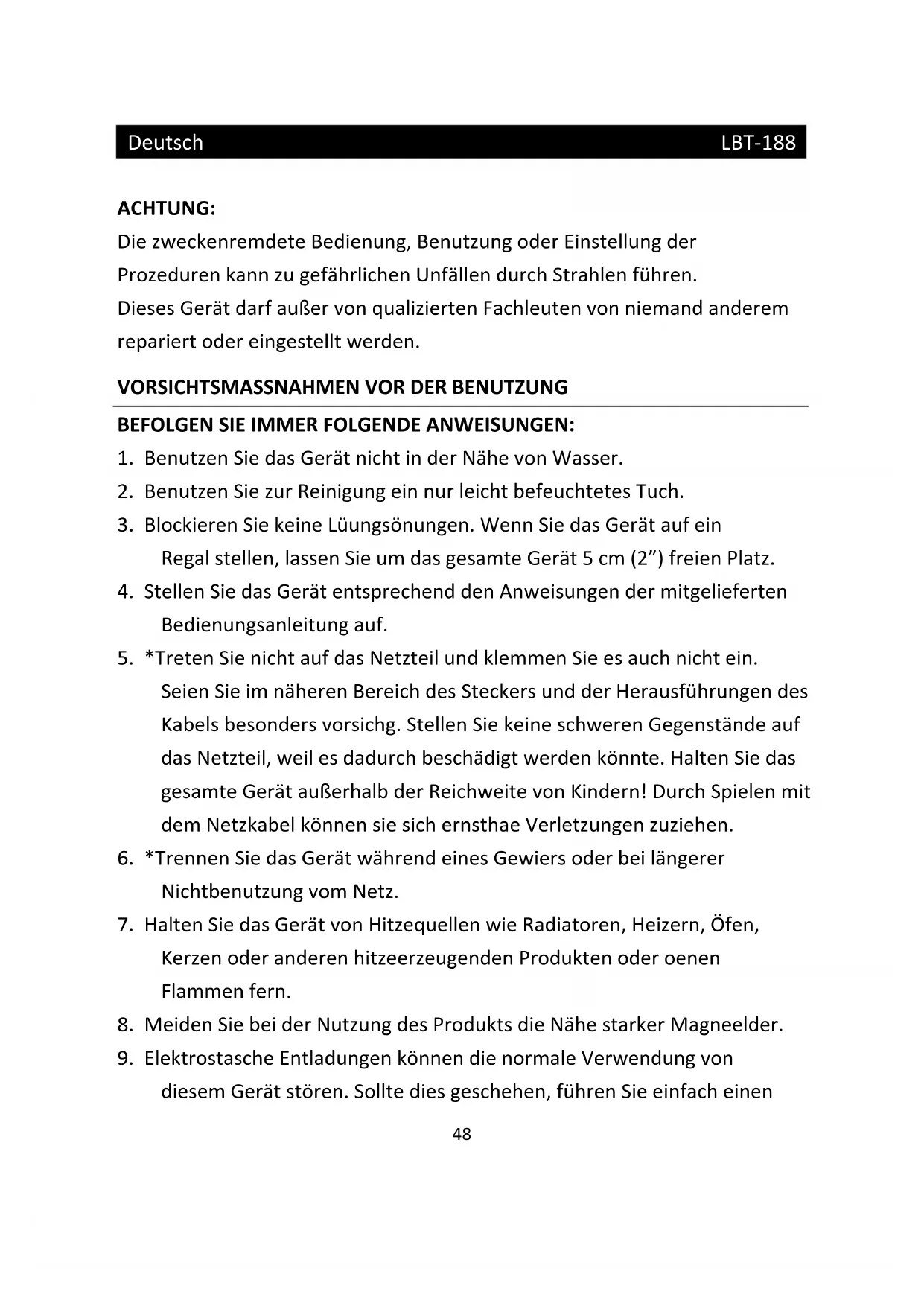

Die zweckenremdete Bedienung, Benutzung oder Einstellung der

Prozeduren kann zu gefährlichen Unfälle durch Strahlen führen.

Dieses Gerätarf außer von qualisierten Fachleuten von niemand anderem

repariert oder eingestellt werden.

VORSICHTSMASSNAHMEN VOR DER BENUTZUNG

BEFOLGEN SIE IMMER FOLGENDE ANWEISUNGEN:

1. Benutzen Sie das Gerät nicht in der Nähe von Wasser.
2. Benutzen Sie zur Reinigung ein nur leicht befeuchtetes Tuch.
3. Blockieren Sie keine Lüungsönungen. Wenn Sie das Gerät auf ein

Regal stellen, setzen Sie um das gesamte Gerät 5cm (2^ ) freien Platz.

1. Stellen Sie das Gerät entsprechend den Anweisungen der mitgelieferten

Bedienungsanleitung auf.

1. *Treten Sie nicht auf das Netzteil und klemmen Sie es auch nicht ein.

Seien Sie im früheren Bereich des Steckers und der Herausfuhrungen des

Kabels besonderss vorsch. Stellen Sie keine schweren Gegenstände auf

das Netzteil, weil es dadurch beschädigt werden können. Halten Sie das

gesamte Gerät außerhalb der Reichweite von Kindern! Durch Spieler mit

dem Netzkabel konnen sie sich ernsthae Verletzungen zuziehen.

1. *Trennen Sie das Gerät während eines Gewiers oder bei längerer

Nichtbenutzung vom Netz.

1. Halten Sie das Gerät von Hitzequellen wie Radiatoren, Heizern, Öfen,

Kerzen oder anderen hitzeerzeugenden Produktten oder oenen

Flammen fern.

1. Meiden Sie bei der Nutzung des Produkts die Nähe starker Magneelder.

2. Elektrofasche Entladungen können die normale Verwendung von

diesem Gerät stären. Sollte dies geschehen, führen Sie einfach einen

Reset aus und starten Sie dann das Gerät entsprechend den Anweisungen dieser Bedienungsanleitung neu. Gehen Sie besonderss bei Datenübertragungen mit dem Gerät vorschg um und führen Sie diese nur in einer anelektrofaschen Umgebung aus.

1. Warning! Niemals Gegenstände durch die Lüungsschlitze oder Önungen in das Gerät stecken. Im Gerät sind hohe Spannungen vorhanden und das Einführren von Gegenständen kann zu Stromschlag bzw. zu Kurzschlüssen der internen Teile führen. Aus dem gleichen Grund kein Wasser oder Flüssigkeiten in das Gerät geben.
2. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie Bad, Dampüche oder in der Nähe von Schwimmbecken.
3. Benutzen Sie das Gerät nicht bei Kondensaonsgefahr.
4. Obwohl diesen Gerät unter größter Sorgfalt und vor Auslieferung mehrmals überprü wurde, konnen trotzdem wie bei jedem anderen elektrischen Gerät auch Probleme auauchen. Trennen Sie das Gerät im Falle einer Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinung(sofort vom Netz.
5. Dieses Gerät ist durch eine Stromquelle wie auf dem Typenschild angegeben zu betreiben. Halten Sie bei Unsicherheiten über die Art ihrer Stromversorgung in Ihrer Wohnung Rücksprache mit ihrem Handler oder ihrer Stromzulieferererrma.
6. *Die Wandsteckdose muss sich in der Höhe des Geräts benden und einfach zu erreichen sein.
7. *Steckdosen und Verlängerungsleitungen nicht überlasten. Eine Überlastung kann zu Brandgefahr bzw. Stromschlagen führen.
8. *Geräte der Schutzklasse 1 sind an eine Netzsteckdose mit Schutzleiter anzuschreiben.

9. *Geräte der Schutzklasse 2 benögen keinen Schutzleiteranschluss.

10. Halten Sie Mageere vom Gerät fern. Mageere lieben es, am Netzkabel zu nagen.

11. *Halten Sie den Netzstecker in der Hand, wenn Sieihn aus der Netzsteckdoseziehen. Ziehen Sieihn nicht durch Zerren am Kabel heraus. Das kann zu einem Kurzschluss führen.
12. Vermeiden Sie es, das Gerät auf Oberächen aufzustellen, die zu Schwingungen oder Stöß neigen.
13. Verwenden Sie einen trockenen, sauberen Lappen für die Reinigung. Benutzen Sie niemals Lösungsmiel oder Flüssigkeiten auf Ölbasis. Benutzen Sie zum Enernen hartnäckiger Flecken ein feuchtes Tuch mit mildem Reinigungsmiel.
14. Der Hersteller haet nicht für Schäden oder Verluste durch Fehlfunkon, Zweckenremdung oder Modikaon des Geräts oder durch Wechseln der Baerien.
15. Unterbrechen Sie die Verbindung nicht während einer Formaierung oder einer Datenübertragung. Bei Unterbrechung drohen Datenverlust und Datenbeschädigung.
16. Wenn das Gerät eine USB-Wiedergabefunkon besitzt, dann stecken Sieden USB-Sck direkt in das Gerät. Verwenden Sie kein USB-Verlägerungskabel, weil die erhöhte Störanfälligkeit zu Datenverlust führen können.
17. Das Gerätarf weder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeit gefüllten Behälter wie z.B. Vasen auf das Gerät oder in der Nähe des Gerätes gestellt werden.

18. *Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker des Gerätes vom Stromnetz getrennt werden, wobei die zu trennende Einheit den Netzstecker des Gerätes bezeichnet.

19. Wenn das Gerät über Baerien betrieben wird, dann sind diese vor übermäßiger Wärme wie Sonneneinstrahlung, Feuer oder ähnlichem zu schützen.

20. Be der Baerieentsorgung sind die Entsorgungsvorschrien einzuhalten.
21. Das Gerät kann nur bei moderaten Temperaturen verwendet werden. Eine Nutzung in extrem kalten oder bereits Umgebungen sollen vermieden werden.
22. Das Typenschild bendet sich an der Unter- oder Rückseite des Gerätes.
23. Dieses Gerät ist nicht zur Benutzung durch Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtgungen oder ohne ausreichender Erfahrung vorgesehen, es sei dess, sie werden durch eine verantwortliche Person beaufsichtgt oder wurden in die ordnungsgemäß Bedienung des Gerätes durch eine für ihre Sicherheit verantwortlichen Person eingewiesen.
24. Dieses Produkt ist nur für den nicht-professionellen Gebrauch und nicht für gewerbliche oder industrielle Zwecke besmmt.
25. Stellen Sie sicher, dass das Gerät in einer stabilen Posion aufgestellt ist. Schäden, die durch Verwendung theses Produkts in einer instabilen Posion oder durch Nichtbeachtung der anderen in thism Handbuch enthaltener Warnungen und Vorwarnung entstehen, werden nicht durch die Garane abgedeckt.
26. Enernen Sie niemals das Gehäuse diesen Geräts.
27. Stellen Sie diesen Gerät niemals auf andere elektrische Geräte.
28. Verwenden oder bewahren Sie diese Produkte nicht an Orten auf, in denen es direkter Sonneneinstrahlung, Hitze, übermäßigem Staub oder Vibraon ausgesetzt ist.
29. Ermöglichen Sie Kindern nicht den Zugri auf Plasktüten.

30. Benutzen Sie nur vom Hersteller empfohlene Erweiterungen/Zubehörteile.

31. Sprechen Sie alle Eingrie mit qualiziertem Fachpersonal ab. Eingrie werden notwendig, wenn das Gerät in irgendiner Weise beschädigt wurde, beispielsweise am Netzkabel oder am Netzstecker oder wenn Flüssigkeit in das Gerät gelangt ist bzw. Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchgkeit ausgesetzt war, es heruntergefallen ist oder nicht ordnungsgemäß funkoniert.

32. *Verwenden Sie weder ein beschädigtes Netzkabel noch einen beschädigten Stecker oder eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.
33. Längeres Hören lauter Töne aus einem Musikgerät kann zum zeitweiligen oder permanenten Hörverlust führen.

AUFBAU

• Packen Sie alle Teile aus und erernen Sie danach die Schutzmaterialien.

• *Schließen Sie das Gerät nicht mehr an das Netz an, bevor Sie die Netzspannung überprü haben und alle anderen notwendigen Verbindungen hergestellt sind.

• These Anleitung gilt nur für Produkte, die über ein Netzkabel oder einen Netzadapter verfügen.

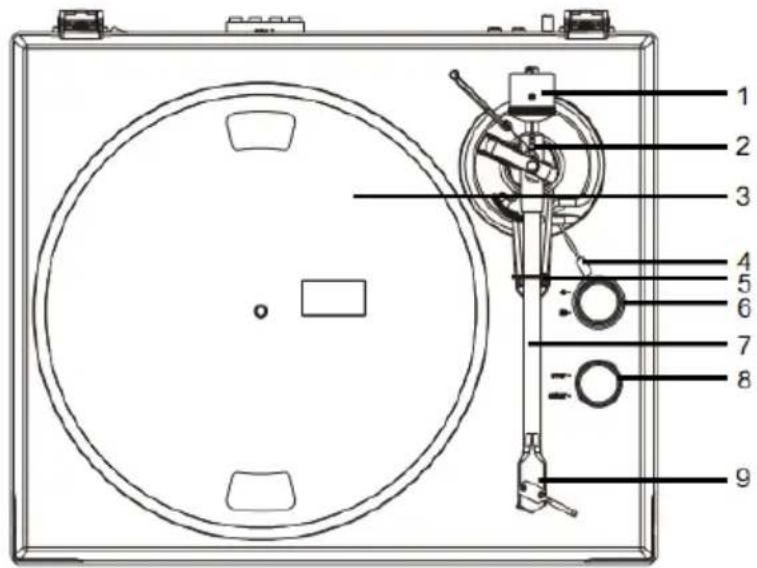

KOMPONENTEN, MERKMALE UND VERBINDUNGEN

1. Gegengewicht
2. Antiskating-Bolzen
3. Plattenteller
4. Tonarm-Lifthebel
5. Tonarmstütze
6. 33/45 Wahlknopf
7. Tonarm
8. Stopp/Start Knopf
9. Tonabnehmer

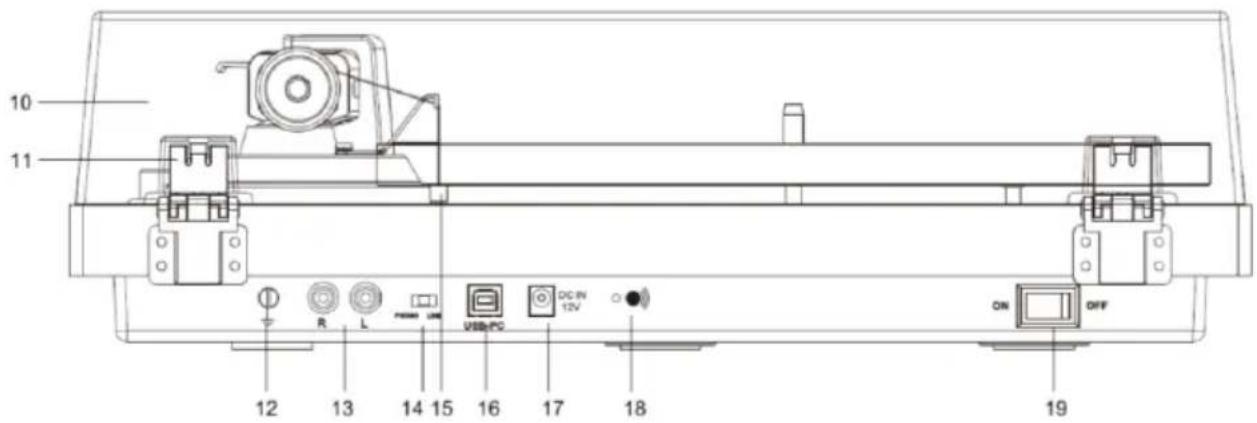

1. Abdeckhaube
2. Abdeckhaubenscharnier
3. Masseverbinder
4. PHONO & Line-Out-Buchsen

5. PHONO & Line-Out-Schalter

6. Antiskating-Gewicht

7. USB-PC Port
8. AC-DC Netzbuchse
9. Bluetooth-Led
10. Netzschalter

Bitte prufen Sie gründlich und stellen Sie sicher, dass Sie die folgenden Antikel finden, die diesen Paket beiliegen:

1) Gerät
7) Bedienungsanleitung
2) Adapter mit EU-UK
8) Tonabnehmerausrichtungswinkelmesser
Steckerende
9) USB-PC Kabel
3)Gegengewicht
10) 2 Stuck Abdeckhaube-Ersatzgummi
4) Plattenteller mit Riemen
11) Antiskating-Gewicht
5) Adapter 45 U/Min
6) Plattentellerbelag

Dieser Plattenspieler wird mit einem werkssheitig montierten und eingestillten Tonabnehmer geliefert.

**Die folgenden Anweisungen zum Einstellen des Tonabnehmers sind für den Fall vorgesehen, dass der Tonabnehmer zu einem späteren Zeitpunkt durch ein anderes Modell ersetzt wird.

Installation der Abdeckhaube

Installieren Sie die Abdeckhaube vorsichtig über die Scharnierstiffe.

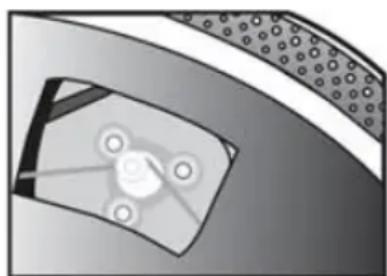

Plattenspiefer-Plattenteller- und Riemeneinstellung

1. Montieren Sie den Antriebsriemen über den Innering unter dem

Plattenteller und achten Sie darauf, dass er beim Einstellen nicht herunterfällig.

1. Platzieren Sie den Plattenteller durch die Plattentellerspindel und drehen Sie den Plattenteller, bis Sie die Riemenscheibe des Antriebsmotors durch das Fenster in der oberen linken Ecke sehen.

1. Greifen Sie vorsichtig nach dem Antriebsriemen und legen Sieihn um den Schlitz der Motorriemenschibe.

2. Verbinden Sie das Netzteil mit dem Plattenspieler und schalten Sie den Plattenspieler ein.

3. Stellen Sie den Motorstart-/Stopp-Schalter auf die Startposition, um zu setzen, ob sich der Plattenteller-Motor dreht. Wenn sich der Plattenteller nicht dreht, versuchen Sie die oben aufgeführten Schritte erneut.

Einstellung der Auflagekraft des Tonabnehmers

EN	DE
Counterweight	Gegengewicht
Downforce scale ring	Skalenring der Auflagekraft
Center line	Mittellinie

Das mitgelieferte Gegengewicht ist für Tonabnehmer mit einem Gewicht zwischen 3,0-6,0 g geeignet.

• Drücken und drehen Sie das Gegengewicht vorsichtig auf die Rückseite des Tonarms (mit der Skala zur Vorderseite des Plattenspielers gerichtet).
• Entfernen Sie die Tonabnehmerschutzkappe.
• Senken Sie den Tonarmlifthebel und positionieren Sie den Tonabnehmer im Raum zwischen Tonarmstätze und Plattenteller.

Drehen Sie das Gegengewicht vorsichtig, bis der Tonarm ausbalanciert ist. Der Tonarm sollte in die balancierte Position zurückkehren, wenn er nach oben oder unter bewegt wird. Diese Einstellung muss sorgfältig vorgenommen werden.

• Sobald der Tonarm richtig ausbalanciert ist, bringen Sie ein in seine Ruheposition zurück. Halten Sie das Gegengewicht fest, ohne es zu bewegen, und drehen Sie den Auflageskalenring, bis die Null mit der schwarzen Linie auf der Rückseite des Tonarms übereinstimmt. Überprüfen Sie, ob der Arm noch ausbalanciert ist.

• Drehen Sie das Gegengewicht gegen den Uhrzeigersinn (von vorne gesehen), um die Auflagekraft gemäß den Empfehlungen des Tonabnehmerherstellers einzustellen. Eine Markierung auf der Skala entspricht 0,05 g Auflagekraft.

HINWEIS: Die empfohlene Auflagekraft für den werkssheitig montierten Tonabnehmer beträgt 3,5 ± 0,5g .

Einstellung der Antiskating-Kraft

Die Antiskating-Kraft muss wie folgt entsprechend der Auflagekraft eingestellt werden:

Auflagekraft

5 - 10 mN

10 - 15 mN

15 - 20 mN

20 mN und groBer

Nut im Stift

Schieben Sie den Gewindegang des Antiskating-Gewichts über die 3e Aussparung des Stifts, um die richtige Antiskating-Kraft für den werkssheitig montierten Tonabnehmer einzustellen. Führten Sie das Gewinde durch die Schlaufe der Drahtstätze.

Verbindung zum Veränderker

Dieser Plattenspieler verwendet einen Magnet Tonabnehmer. Stellen Sie den PHONO & Line-Out-Schalter in den PHONO-Modus. Verbinden Sie die Phono-Ausgangskabel mit dem Phonoeingang Ihres Vorverstärkers (Phonostufe). Line-Eingänge wie CD, Tuner, Tape oder Video sind nicht für Phonoeingänge geeignet. Stellen Sie sicher, dass die Verstärkung des ausgewählten Eingangs mit dem verwendenten Tonabnehmertyp übereinstimmt. Der werkssheit installierte Tonabnehmer hat einen 47 k Ohm/MM-Eingang.

HINWEIS: Wenn Ihr Verständärker keinen Eingang hat, der für Tonabnehmer geeignet ist, müssen Sie einen separates Verständärker für Magnet Tonabnehmer kaufen. Diese separate Phonoverständärker wird dann zwischen ihrem Plattenspieler und ihrer Verständärker angeschlossen.

Verbindung des Stereosystems

Stellen Sie den PHONO & Line-Out-Schalter in den LINE-Modus. Die RCA PHONO & Line-Out-Buchsen geben analoge Line-Pegel-Signale aus und können direkt mit einem Paar von Aktiv-Lautsprechern des entsprechenden Eingangs ihrer Stereoanlage verbunden werden.

Der rote Stecker verbindet sich mit dem rechten Kanal und der weißste Stecker mit dem linken Kanal.

HINWEIS: Die RCA-Buchsen sind nicht für den direkten Anschluss an die Passiv-Lautsprecher im LINE-Modus vorgesehen. Wenn sie an die Passiv-Lautsprecher angeschlossen sind, gibt es keinen Ton.

Netzverbindung

Das Netzteil befindet sich im Schaumstoffpackmaterial. Entpacken Sie das Netzteil und stecken Sie das keine Ende in die DC-Buchse auf der Rückseite des Plattenspielers. Stecken Sie das Netzteil in ihre Steckdose.

Bedienung

Betrieb des Plattenspielers

1. Schließen Sie das mitgelieferte Netzteil an das Gerät an und drücken Sie den Netz-Wippschalter in die Position "ON".
2. Entfernen Sie den Nadelschutz vom Tonabnehmer.
3. Legen Sie den Belag auf den Plattenteller und legen Sie eine Schallplatte auf den Belag. Wenn Sie 45 U/min Schallplatten verwenden, legen Sie den 45 U/min Adapter auf die Mittelspindel, bevor Sie die Schallplatte auf den Plattenteller legen.
4. Stellen Sie den 33/45 U/min Wahlschalter entsprechend der Art der Schallplatte ein.

5. Drehen Sie das Start-/Stopp-Rad in die Startposition, um mit dem Drehen des Plattentellers zu beginnen.

6. Entriegeln Sie die Armstätze und bringen Sie den Lifthebel in die obere Position.

7. Positionieren Sie den Tonarm über die gewünschte Position (Rille) auf der Schallplatte.
8. Bewegen Sie den Lifthebel des Tonarms in dieunte Position, um den Tonarm in Richtung der Schallplatte zu bewegen. Alternativ konnen Sie die Nadel auch über die gewünschte Stelle auf der Schallplatte legen.
9. Senken Sie den Tonarm vorsichtig auf die Schallplatte ab.
10. Wenn Sie mit der Wiedergabe der Schallplatte fertig sind, haben Sie den Tonarm an, legen Sieihn wieder auf die Armstütze und drehen Sie das Start/Stopp-Einstellrad auf Stopp.

Bluetooth Betrieb

Dieses Gerät verfügt über einen Bluetooth-Sender, um Audiodaten drahtlos an einen Bluetooth-Lautsprecher zu senden..

1. Schalten Sie ihren Bluetooth-Lautsprecher ein und stellen Sie sicher, dass er sich im Kopplungsmodus befindet.
2. Schalten Sie das Gerät ein, der BTucht automatisch, wenn das Gerät eingeschaltet wird, die BT-Anzeige blinkt.
3. Beim Koppeln blinkt das Licht zweimal pro Sekunde und wechselt dann nach dem Koppeln in ein dauer Licht; Hinweis: Dieses Gerät wird mit dem nachsten Bluetooth-Loutsprecher verbunden, der sich in der Höhe befindet. Wenn nach 2 Minuten keine Bluetooth-Loutsprecher gefunden werden können, mit denen eine Kopplung möglich ist, wird der Bluetooth-Sender inaktiv und die LED erlischt.
4. Um die Verbindung zu trennen, schalten Sie den Plattenspieler aus oder schalten Sie die Bluetooth-Verbindung über ihren Bluetooth-Lautsprecher aus.

Aufnahme der Langspielplatte in den PC über die USB-Buchse:

Für die Schritte Installation und Aufzeichnung verweisen wir auf die KURZEINLEITUNG DER AUDACITY. http://audacity.sourceforge.net/

Aufnehmen der Schallplatte auf ihren Computer:

1). Befolgen Sie die Einzelschritte wie oben unter Betrieb des Plattenspielers beschreiben, um die Schallplatte abzuspielen.
2). Doppelklicken Sie auf die Audacity und folgen Sie den Aufnahmeschritten, die auf der KURZEINLEITUNG VON AUDACITY angezeigt werden.

Audacity und USB-Verbindung

Es unterstützt Windows95/Window XP/Window 7/Vista oder eine fortgeschrittene Version, mit dem EMS-Speicher mehr als 128 MB und Platz von 5 MB für Audacity.

Anleitung zur PC-Kodierung

1. Software Anleitung

1.1) Schließen Sie das USB-Kabel an ihren Plattenspieler und Computer an. Es ist kein zusätzlicher Treiber erforderlich.
1.2) Laden Sie die Audacity-Software herunter von http://audacity.sourceforge.net/ Folgen Sie den Anleitungen, um die Installation durchzuführen.

1. Aufzeichnen
   2.1) Öffnen Sie die Software

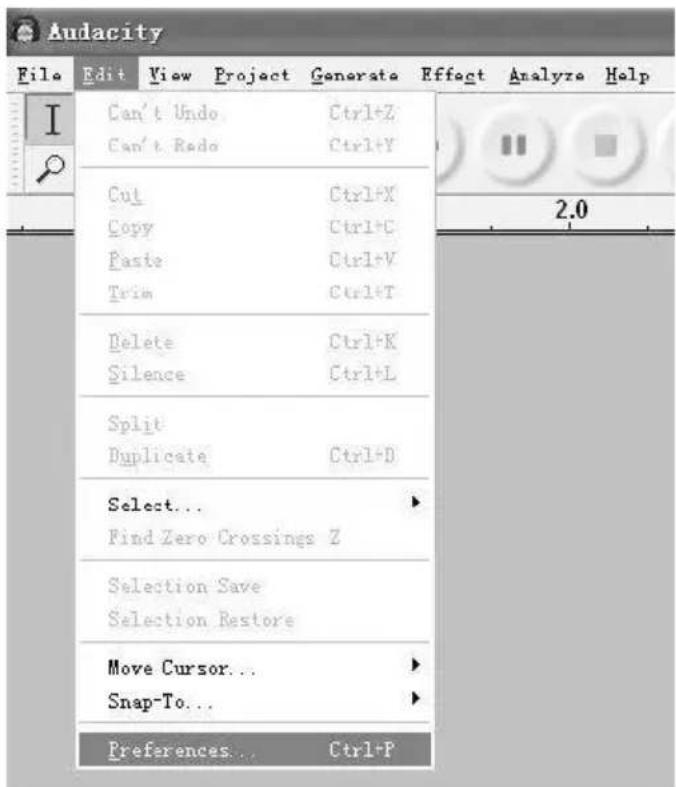

2.2) Wahlen Sie das Menu "Edit" (bearbeiten) und dann

"Preferences"(Einstellungen);

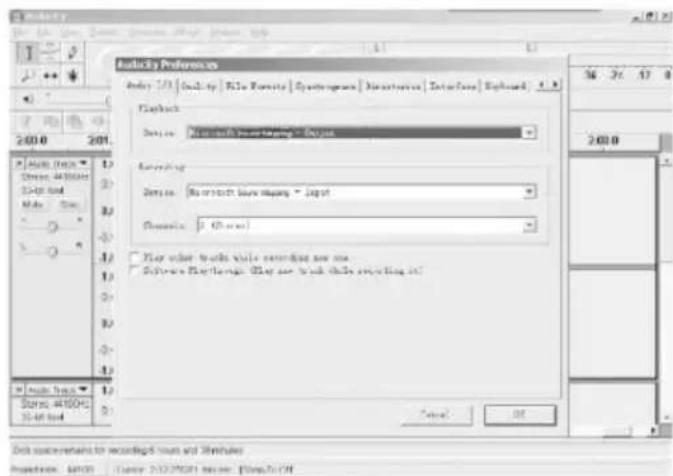

2.3) Audacity Einstellungen

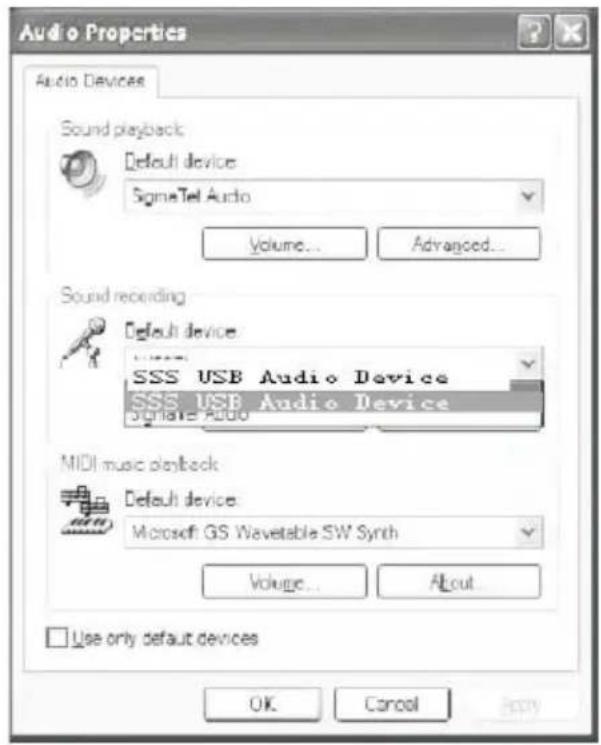

HINWEIS: Sie müssen die Audioeigenschaften Ihr's Computers überprüfen, die Tonaufnahme sollen ausgewählt sein: „SSS USB Audio

Device" (SSS USB-Audiogerät) wie unten beschreiben:

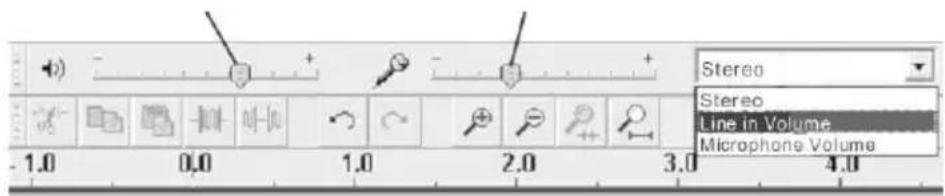

2.4) Stellen Sie die Ausgabe- und Eingebelautstärke ein.

Ausgabelautstärke

Eingabelautstärke

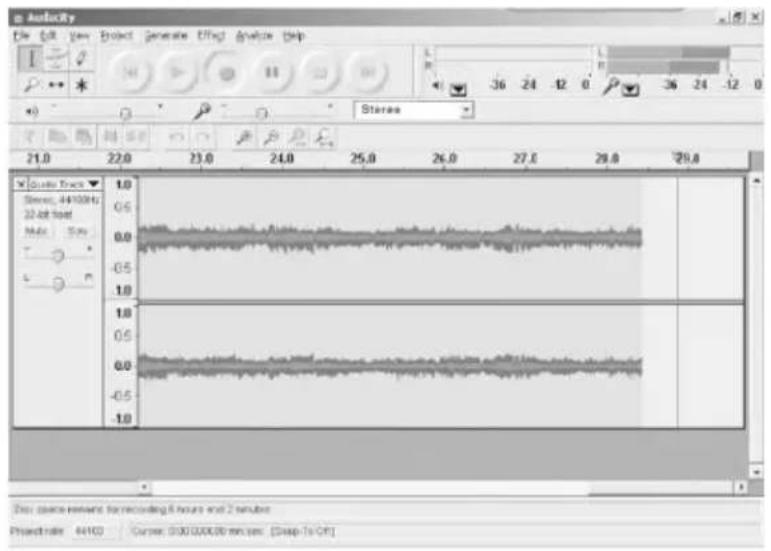

2.5) Wahlen Sie die Aufnahmetaste , um die Schallplatte aufzunehmen,

die linke und rechte Spur werden auf der Schnittstelle angezeigt:

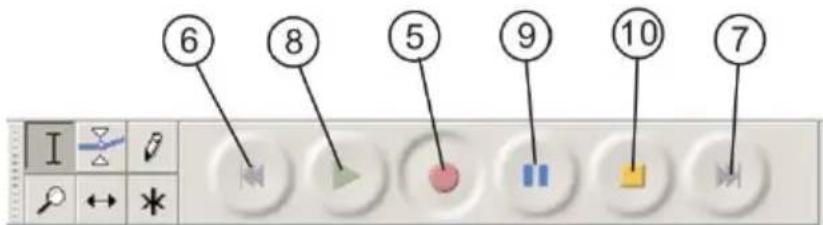

2.5.1 ⑤ Drücken Sie diese Taste, um die Aufnahme zu starten.
2.5.2 ⑥ Klichen Sie auf diese Taste, um zum Start zu überspringen;
2.5.3 (7) Klichen Sie auf diese Taste, um zum Ende u uberspringen;
2.5.4 (8) Klichen Sie auf diese▶Taste zur Wiedergabe;
2.5.5 ⑨ klichen Sie auf diese II Taste, um die Wiedergabe der Schallplatte zu unterbrechen;
2.5.6 (10) Klichen Sie auf diese Taste, um die Aufnahme zu stoppen.

1. Exportieren Sie die Musicdateien für WAV, MP3, Format.

2. Sobald Sie die Aufnahme beendet haben, sollen den Sie ihre Musik auf dem Computer speichern.

3. Klichen Sie auf das Menu Datei und gehen Sie nach unter, um als WAV-Format, MP3-Format oder Ogg-Format zu exportieren..
4. Klichen Sie auf ein beliebiges Format, um die Musik zu speichern, und Sie werden nach dem Dateinamen der Musikaufnahme gefragt.
   · Hinweis: Audacity exportiert MP3-Dateien nicht direkt; Sie sollen den

LAME MP3-Encoder herunterlagen. Ein Link zur Suche nach LAME MP3\ finden Sie unterhttp://audacity.sourceforge.net

Wenn die Schallwelle auf der Schnittstelle nicht zu sehen ist, stellen Sieitte bei der Aufnahme die Lautstärke der Leitung wie folgt ein:

Konkrete Schritte wie folgt:

1) Laden Sie die Daten "lame_enc.dll" herunter und installieren Sie sie in der Softwareliste.

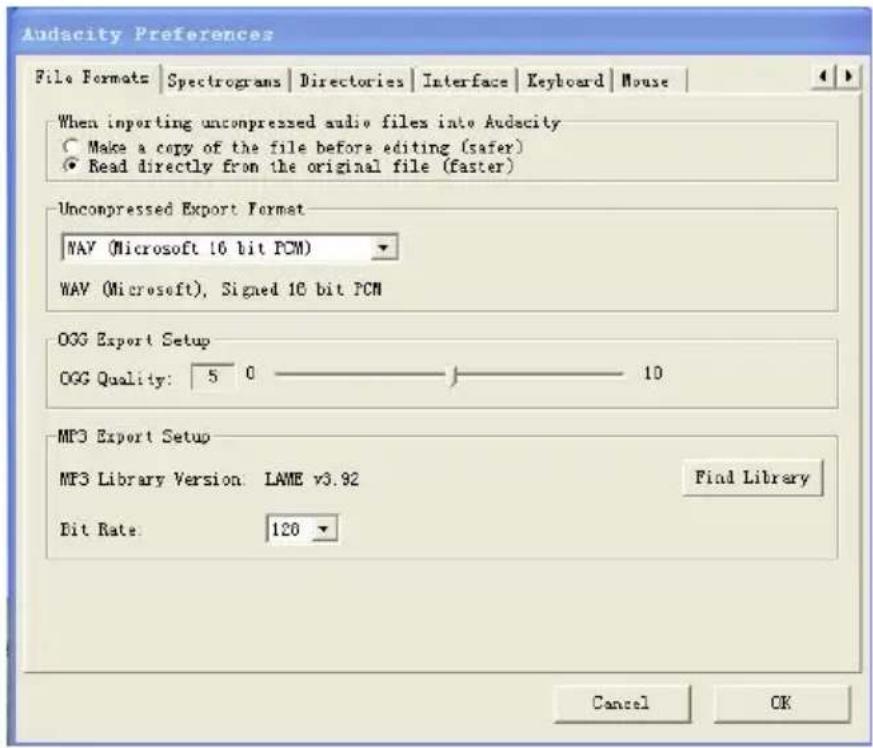

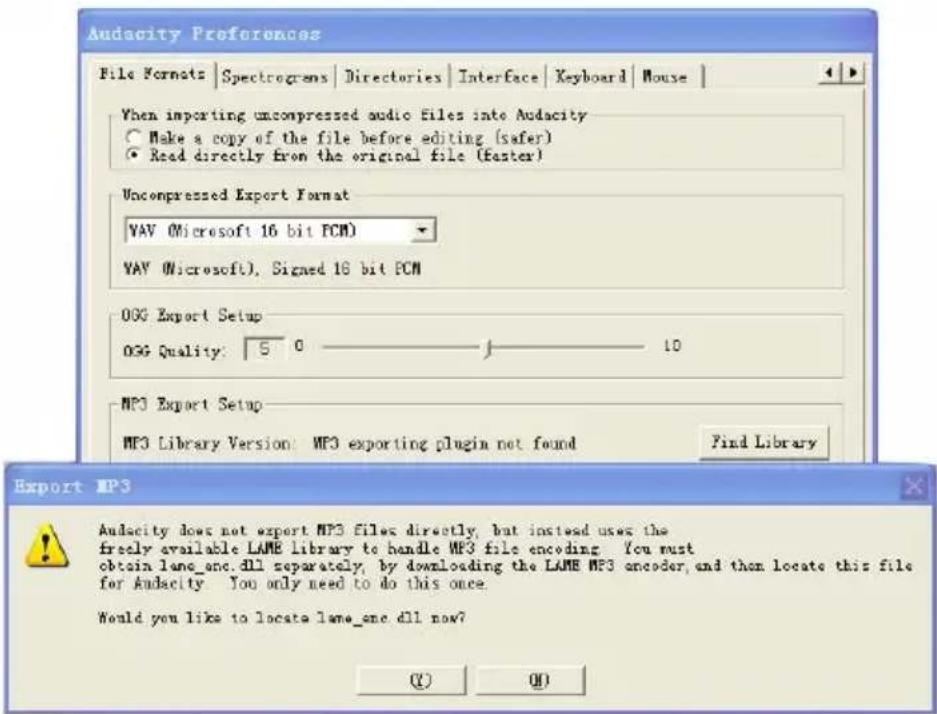

2) Öffnen Sie die Software "Audacity", klichen Sie auf Hauptmenu, wahren Sie "edit"(bearbeiten), "Parameter", "File Formats"(Dateiformate) und klichen Sie auf den "Searcher"(Suchender).

3) Nach dem Öffnen kommt es zum folgenden Menu, klichen Sie auf "YES"(JA), um zu "Llame_enc.dll" zu gehen und den Speicherort der Datei zu finden.

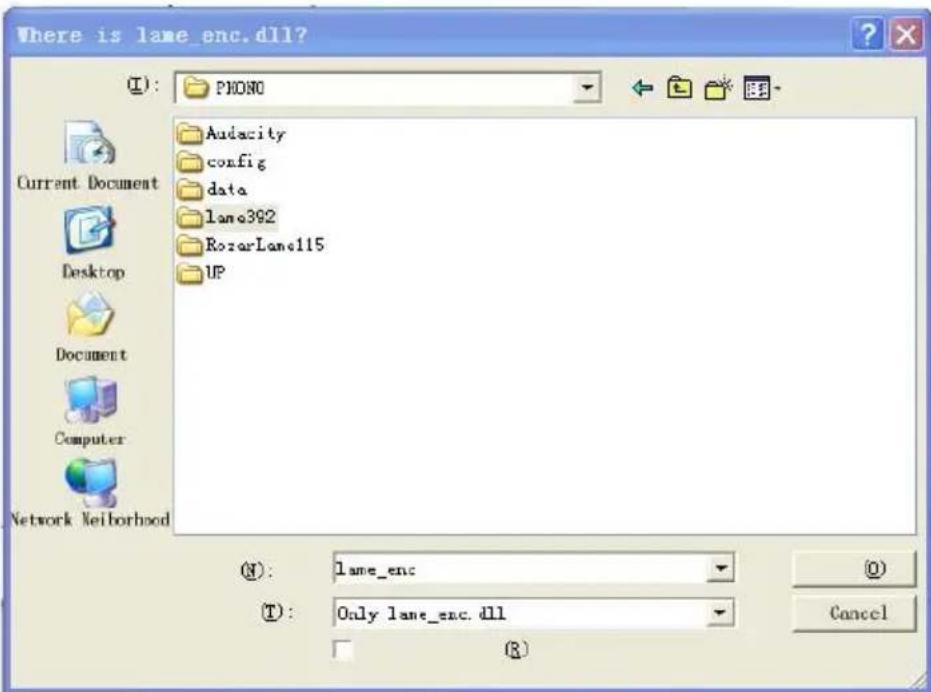

4) Nachdem Sie die Datei "lame_enc.dl" gefunden haben, öffnen Sie sie und klichen Sie auf "Y" (JA), um die Installation abzuschreiben.

Wartung und Reinigung

Ihr Plattenspieler benötigt weniger oder gar keine regelmäßige Wartung. Entfernen Sie Staub mit einem leicht feuchten Antistatiktuch. Verwenden Sie niemals ein trockenes Tuch, da dies statische Elektrizität erzeugt und mehr Staub anzieht! Antistatische Reinigungsmittel sind im Fachhandel erhältlich, müssen aber sparsam angewendet werden, um Schäden an Gummiteile zu vermeiden. Es wird empfohlen, den Nadelschutz vor der Reinigung oder Wartung zu installieren, um Schäden zu vermeiden. Wenn der Plattenspieler über einen längeren Zeitraum nicht benutzt wird, sollte der Antriebsriemen halten werden, um ein ungleichmäßiges Strecken zu vermeiden.

HINWEIS: Trennen Sie den Plattenspieler vor Wartungsarbeiten immer vom Stromnetz!

Nutzliche Tipps

Der Plattenspieler sollte auf einer resonanzarmen Oberfläche wie Holz oder einer mehrschichtigen Schichtplatte aufgestellt werden, um Strukturschwingungen zu vermeiden, die die Wiedergabe stären.

Austausch des Tonabnehmers

1. Legen Sie vor dem Austausch den Nadelschutz wieder auf die Nadel, um eine Beschädigung der Nadel während des Austauschvorgangs zu vermeiden.
2. Entfernen Sie vorsichtig die Anschlussleitungen vom Originaltonabnehmer.
3. Losen Sie die beiden Schrauben am Tonkopf, die den Tonabnehmer sichern, und entfernen Sie dann den Originaltonabnehmer.

4. Montieren Sie den neuen Tonabnehmer am Tonkopf undziehen Sie sie leicht an. Ziehen Sie die Schrauben in thisem Moment nicht vollständig an.

5. Schließen Sie die Anschlussleitungen an die Anschlüsse des neuen Tonabnehmers an. Die Farbcodes für die Kabel sind wie folgt:

Weiβ Linker Kanal positiv (L+)

Schwarz Linker Kanal negativ (L-)

Rot Rechter Kanal positiv (R+)

Schwarz Rechter Kanal negativ (R-)

1. Stellen Sie die Position des Tonabnehmers so ein, dass sie/genau auf dem Tonkopf ausgerichtet ist, so dass die Nadel die Rillen parallel perfekt verfolgt.

Um dies zu erreichen, legen Sie den mitgelieferten

Papierausrichtungswinkel für den Tonabnehmer über die

Drehtischspindel, haben Sie den Tonarm vorsichtig an und setzen Sie die Spitze der Nadel auf die mit 130 mm bzw. 250 mm markierten

Punkte. Feinjustieren Sie die Position des Tonabnehmers auf dem

Tonkopf, bis der Tonabnehmer an beiden Punkten perfect parallel zu den Referenzlinien ist.

1. Ziehen Sie die Schrauben vollständig an, wenn die perfekte Ausrichtung erreicht ist.

HINWEIS: Wenn Sie mit der Durchführung这些东西 Vorgangs nicht vertraut oder unsicher sind, empfehlen wir Ohnen, die Installation von einem Fachmann durchführren zu halten.

Technische Daten:

Nenngeschwindigkeiten 33 1/3 & 45 U/Min

Gleichlaufschwankungen ±1%

Tonhohenschwankungen ≤0.15%

Signal-Rausch-Verhältnis 55 dB

Auflagekraftbereich 3,0-6,0 g

Effektive Länge des Tonarms 8,6 Zoll (218,5 mm)

Uberhang 0,73 Zoll

Leistungsaufnahme 5 W (Max)

12 V/500 mA AC-DC

Abmessung (B x H x T) 420 x 360 x 125 mm

Gewicht 4,8kg

Technische Daten: AT-3600L (Audio-Technical)

Frequenzgang 20 Hz - 20 kHz

Empfohlener Lastwiderstand 47 kOhm

Kanalabgleich < 2,5 dB

Anschluss einen Veränderer MM-Eingang

Kanaltrennung >18 dB

Empfohlene Auflagekraft 3,5± 0,5g

Ausgangsspannung 2,5 mV

Gewicht 5g

Mögliche unsachgemäß Verwendung und Fehlerzustände

These Plattenspieler werden nach den hochsten Standards hergestellt und unterliegen strengen Qualitätskontrollen, bevor sie das Werk verlassen. Möglicherweise auftretende Fehler sind nicht unbedingt auf Material- oder Produktionsfehler zurückzuführren, sondern konnen manchmal durch unsachgemäßigen Gebrauch oder unglückliche Umstände verursacht werden. Daher ist die folgende Liste der früfigsten Fehlersymptome beigefegt.

Der Plattenteller dreht sich nicht, obwohl das Geräteingeschaltet ist:

• Das Gerät ist nicht an das Stromnetz angeschlossen.
• Keine Spannung an der Steckdose.
• Der Antriebsriemen ist nicht installiert oder abgerutscht.
• Das Gerät schaltet sich automatisch in den Standby-Modus, das Ein- und

Ausschalten erfolgt auf der Rückseite.

Kein Signal über den einen oder anderen Kanal oder beiden Kanäle:

• Phonoeingang ist nicht am Veränder ausgewählt.
• Verträger nicht eingeschaltet.
• Verträger oder Laufsprecher stummgeschaltet.
• Keine Verbindung zu den Laufsprechern.
• Keine Verbindung zwischen Plattenspieler und Verstärke.
• Die Kabeladern sind nicht mit dem Tonabnehmer verbunden.

Starkes Brummen am Phonoeingang:

• Keine Erdung von Tonabnehmer, Arm oder Armkabel zum Veränderer oder zur Erdschleife.
• Plattenspieler zu nah an den Lautsprechern.

Verzerrter oder inkonsistenter Ton von einem oder beiden Kanälen:

• Der Plattenspieler ist an den falschen Eingang des Verstärkers angeschlossen.
• Nadel oder Kragarm beschädigt.
• Antriebsriemen überdehnt oder verschmutzt.
• Plattenlager ohne Öl, verschmutzt oder beschädigt.
• Staub auf der Nadel.
• MM/MC-Schalter am Vorveränder falsch eingestellt.

Anmerkung: Aufgrund der Anforderungen der ErP Stufe 2 an Energiesparmaßnahmen schaltet sich ein an das Stromnetz angeschlossenes Gerät automasch in den Standby-Modus, wenn ca. 20 Minuten lang keine Musik abgespielt wurde.

Wenn Ihr Gerät regelmäßig abschaltet, ist dies kein Fehler.

Netzadapter

Hersteller: BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD

Modellnummer: SW1200500-FM

Verwenden Sie nur die im Handbuch angegebene Stromversorgung

Garantie

Lenco bietet Leistungen und Garantien im Einklang mit Europäischen Recht. Im Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) sollen den deshalb ihren Einzelhändler kontaktieren.

Wichtiger Hinweis: Es ist nicht möglich, Geräte für Reparaturen direkt an Lenco zu schicken.

Wichtiger Hinweis: Falls these Gerät von einem nicht autorisierten Kundendienst geöffnet oder darauf zugegriffen wird, erlischt die Garantie. Dieses Gerät ist nicht für professionelle Zwecke geeignet. Falls das Gerät für professionelle Zwecke eingesetzt wird, erlösen alle Garantieverpflichtungen seitens des Herstellers.

Haftungsausschluss

Aktualisierungen der Firmware und/oder Hardware-Komponenten werden regelmäßig durchgeführt. Daher können einige der Anweisungen, Spezifikationen und Abbildungen in dieser Dokumentation von ihrer individuellen Situation abweichen. Alle in thism Handbuch beschrieben Elemente dnen nur zur Illustration und treffen auf ihre individuelle

Situation möglicherweise nicht zu. Aus der in dieser Handbuch getätigten Beschreibung können keine Rechtsansprüche oder

Leistungsanforderungen geltend gemacht werden.

Entsorgung des Altgeräts

Dieses Symbol zeigt an, dass das entsprechende Produkt oder dessen Akku/Batterie in Europa nicht mit dem normalen Hausmull entsorgt werden darf. Um die ordnungsgemäß Abfallbehandlung des Produkts und dessen Akku/Batterie zu gewährleisten, müssen diese im Einklang mit allen anwendbaren örtlichen Vorschriften zur

Entsorgung von Elektrogeräten und Akkus/Batterien entsorgt werden.

Dabei herself Sie, natürliche Ressourcen zu schonen und

Umweltschutzstandards zur Verwertung und Entsorgung von Altgeräten aufrecht zu halten (Waste Electrical and Electronic Equipment Directive).

CE-Kennzeichen

Produkte mit der CE Kennzeichnung entsprechen der EMV-Richtlinie (2014/30/EU) und der

Niederspannungsrichtlinie (2014/35/EU), Herausgegeben von der Kommission der Europäischen Gemeinscha.

Lenco Benelux BV, Thermiekstraat 1a, 6361 HB Nuth, Die Niederlande, erklärart hiermit, dass diesen Produkt den grundlegenden Anforderungen.

Die Konformitätserklung kann unter folgendem Link abgerufen werden: [e-mail]

Service

Besuchen Sieitte furweitere Informationen und unseren Kundendienst,.
unsere Homepage www.lenco.com

TENGASTAS INSTRUCCIONES EN MENTE:
