MODE D'EMPLOI LF959RA50B SIEMENS
Notice de montage et mode d'emploi

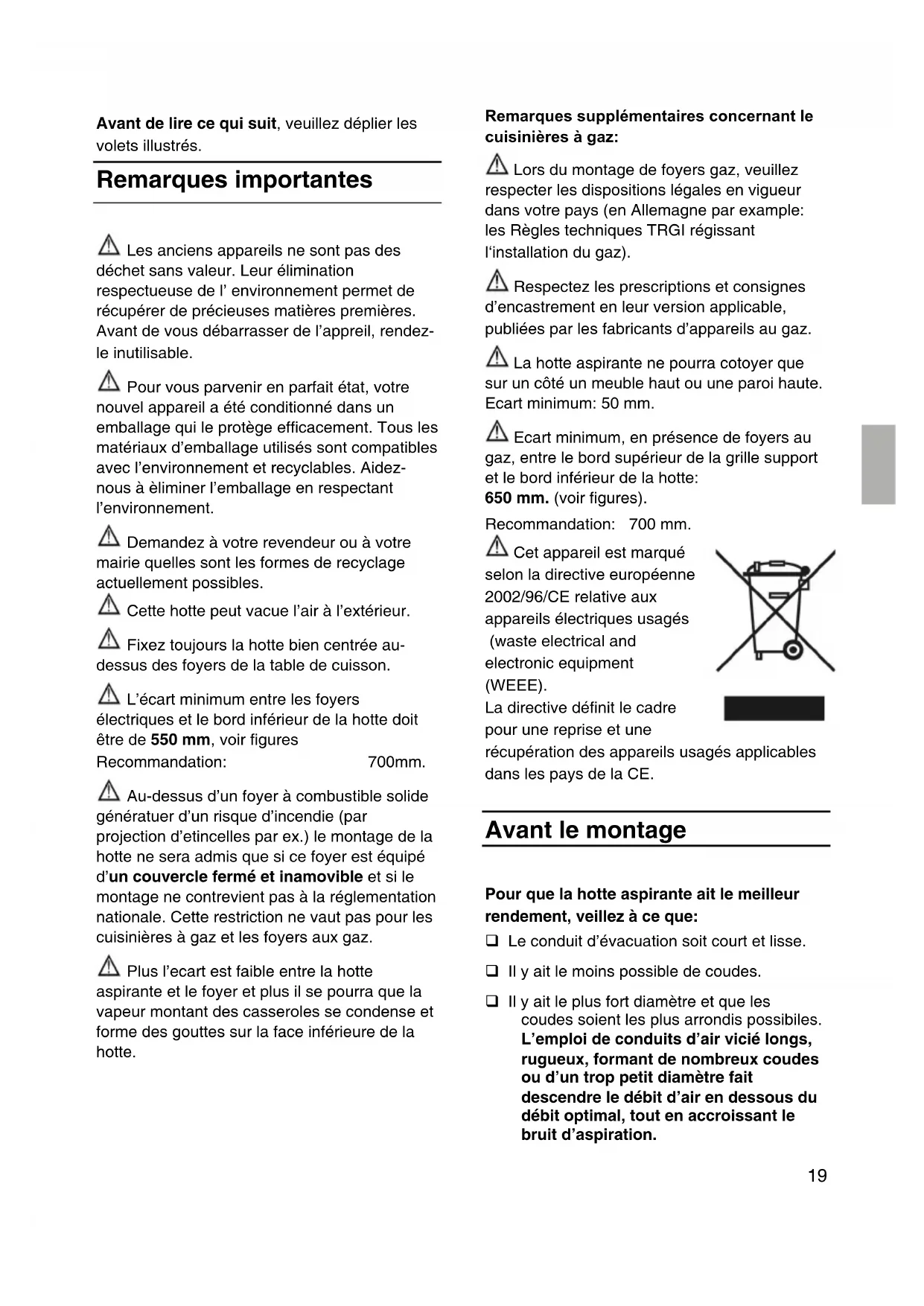

Avant de dire ce qui suit, veuillez déplier les volets illustrés.
Remarques importantes
Les ancients apparèils ne sont pas des déchet sans valeur. Leur élimination respectue de l'environnement permet de récapérez de précieuses matières premières. Avant de vous débarrasser de l'approil, rendez le inutilisable.
Pour vous parvenir en parfait etat, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matérielux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à eliminer l'emballage en respectant l'environnement.
Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut vacue l'air a l'extérieur.
Fixez toujours la hotte bien centree audessus des foyers de la table de cuisson.
L'ecart minimum entre les foyers
electriques et le bord inférieur de la hotte doit
etre de 550~mm , voir figures
Recommendation: 700mm.
Au-dessus d'un foyer à combustible solide générautier d'un risque d'incendie (par projection d'etincelles par ex.) le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyers aux gaz.
Plus l'ecart est faible entre la hotte aspirante et le foyer et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.
Remarques supplémentaires concernant le cuisinières à gaz:
Lors du montage de foyers gaz, veuillez respecter les dispositions legales en vigueur dans votre pays (en Allemagne par exemple: les Regles techniques TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable, publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50~mm
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm. (voir figures).
Cet apparéil est marqué selon la directive européenne 2002/96/CE relative aux apparéils électriques usages (waste electrical and electronic equipment (WEEE).
La directive définit le cadre pour une reprise et une
récapération des apparèils usagés applicables dans les pays de la CE.
Avant le montage
Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:
Le conduit d'évacuation soit court et lisse.
Il yaitle moins possiblede coudes.
Il y ait le plus fort diamètre et que les coudes soient les plus arrondis possibles. L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.
Conduits de section ronde: Nous recommendons des conduits au diamètre interieur de 150 mm.
Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent compterier aucun coude prononce. 150mm ca. 177~cm^2 de section
Si les conduits ont des diamètres différents: utilisez du ruban adhési f à étancher.
Si la hotte evacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.
Branchement du conduit d'évacuation Ø 150 mm:
Fixez le conduit d'evacuation directement sur l'orifice. Des conduits plus petits que 150mm ne sont pas confiants.
Avec une distance plus grande du plan de cuisson, on a la reduction des performances dudebit d'air. Pendant la conception du montage et la pose, il faut aussi considerer la forme à entonnoir de la montée des buées de cuisson avec inclination de ca 10^ ou 15^ .
Préparation du plafond:
Leplafonddoitetreplatethorizontal.
Veuillez à ce que les chevilles soient bien fixées.
Les chevilles ci-jointes convennnt pour fixer la hotte dans un mur/plafond en beton ou en pierre naturelle.
Si le matériel constitutif du plafond est différent, veuillez utiliser des moyens de fixation appropriés.
Attention: la hotte est équipée avec de materiaux standards pour le montage. Le monteur doit vérifier que les éléments de fixation sont appropriés aux parois et aux plafonds trouvés.
La maison constructrice decline toute responsabilité pour des endommégements causés par de montage qui n'on pas été faits de manière correcte et/ou pour l'utilisation de materiaux de montage pas appropriés au plafond trouve.
Pour le poids, voir les figures de la Série M. Sous réserve de modification constructives dans l'intérêt du progrès technique.
Branchement électrique
La fiche maje de la hotte aspirante ne pourra etre branchee que dans une prise secteur a contacts de terre reglementairement posee. Installer cette prise autant que possible directement derriere le capotage de la hotte de façon que la fiche soit accessible.
\section*{Caracteristiques électriques:}
Vous les trouverez après avoir retire le cadre pour filtré, sur la plaque signalétique, à l'intérieur de l'appareil.
Toujourmettre l'appareil hors tension avant d'effectuer des réparations.
Longueur du cordon de branchement: 1,3 m.
Si le cordon doit être raccordé definitivement au secteur:
Dans ce cas le branchement de la hotte ne pourra etre effectue que par un electricieninstalleur agree aprous de la compagnie locale/nationale distributrice d'electricite.
Prevoir un dispositif de coupure cote secteur.
Valent comme tel les commutateurs dont l'ouverture entre contacts depasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet appeareil est endomagé, il faut confier son replacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.
Cet hotte aspirante est conforme aux dispositions CEE sur l'antiparasitage des apparéils électriques.
Encastrement
La hotte aspirante ilot est prevue pour etre installee au plafond de la cuisine ou a un faux plafond stable.
L'écart minimum entre les foyer set la hotte aspirante doit être de 550 mm pour des foyerés électriques et de 650 mm pour des foyerés à gaz.
Attention: veillez bien à ne pas endommager les surfaces delicates, en acier inoxydable.
Suivre les instructions de montage comme montré dans les figures de la Série M.
Avant la première utilisation
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectues que par un spécialiste. Des réparations in expertes s'assortissent de risques considérables pour l'utilisateur.
Ne flambez�除metsousla hotte.
! Les flammes risqueraient d'atteindre le filtré àGRAISSE et d'ymettre le feu.
Lorsque les foyers sont allumés des ustensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante audressus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit etre effectues que par un spécialiste.
Cette hotte aspirante n'est destinée à servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu' a ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans filtrer a graisse.
Les graisses ou huiles surchauffees peuvent s'enflammer facilement.
Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Avant la première mise en service nettoyez soigneusement la hotte aspirante.
Si le cordon d'alimentation de cet apparéil a été endommagé. Il faut confier son remplacement au fabricant ou à son service après vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.
Ne poser aucun object sur la hotter aspirante.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Ne pas laisser des enfants jouer avec l'appareil.
Ne jamais laisser des adultes ou des enfants se servir de l'appareil sans surveillance
- s'ils ne sont pas en mesure de le faire pour des raisons physiques, sensorielles ou mentales.
- Ou bien s'ils ne possèdent ni les connaissances ni l'expérience nécessaires
pour utiliser l'appareil de manière correcte et sure.
Tables de cuisson au gaz/Cuisinières à gaz.
Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissancependant assez longtemps (15 minutes max.) sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si Vous avez allumé trois foyers ou plus.
Rappelez-vous que la puissance d'un grand brûleur de plus de 5 KW
(Wok)represente celle de 2 brûleurs gaz normaux.
Ne faites jamais marcher un foyer gaz sans avoir posé d'ustensile de cuisson dessus. Ajustez la flamme de telle sorte qu'elle ne dépasse pas le bord inférieur de l'ustensile de cuisson.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice d'emploi soigneusement pour pouvoir la remetter à un futur propriété de l'appareil.
Utilisation de la hotte aspirante
Evacuation de l'air à l'extérieur Figures de la Série M.
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtré àGRAISSÉ avant de regagner l'atmosphère extérieure.
- Ce cadre retient les particules grasses solides en suspension dans les buees de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoetant des fumes ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par.ex. aux ordonnances publiques applicables auBATIMENT).
Si l'air vicié doit être evacué par de cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.
Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyen de chauffage (tehs par ex. des appeareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la depression dans le local ou le foyer de chauffage est implanté ne depasse pas 4 Pascals (0,04mbar).
On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autre mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'evaluation de la situation, toujours tener compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cusinière à gaz).
Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.
Utilisation de la hotte aspirante

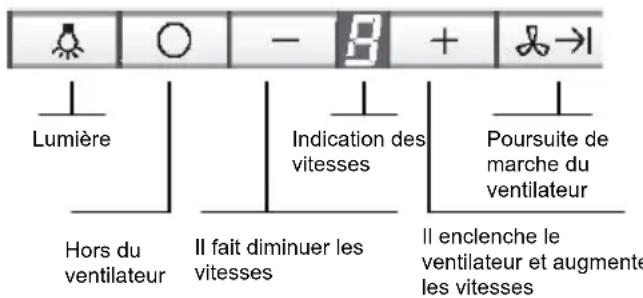

Pour activer les fonctions, il suffit d'effleurer brievement les touches. Si vous appuyez trop longtemps sur les touches, aucune fonction ne s' active.
La methode la plus efficace pour supprimer les buées de cuisson consiste à:
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante quelques minutes seulement après la fin de la cuisson
Signale sonore
Lorsque vous appuyez sur une touche, un signal sonore retentit à titre de confirmation.
Enclenchement du ventilateur
Appuyez sur la touche+.
Réglage du ventilateur sur la vitesse désirée
Appuyer sur la touche+. Le ventilateur passe au gradin de vitesse immédiatement supérieur.
Appuyer sur la touche - Le ventilateur passe au gradin de vitesse immédiatement inférieur.
Coupure du ventilateur
Appuyer sur la touche O. Ou
Appuyer sur la touche -autant de fois que nécessaire a ce que le ventilateur s'eteigne. La mention s' eteint au bout d'un temps bref.
Au niveau intensif, le ventilateur développement sa plus grande puissance. Vous n' en aurez que brievement besoin.
Appuyez sur la touche + autant de fois que nécessaire à ce que la dette P s' affiche.
Si vous n' eteignez pas manuellement la ventilation intensive, le ventilateur revient automatiquement à la vitesse au bout de 10 minutes.
Poursuite de marche du ventilateur
Appuyez sur la touche
Le ventilateur tourne 10 minutes à la vitesse 1, un point clignote à l'affichage. Ensuite le ventilateur s'eteint automatiquement.
Eclairage
Vous pouvez utiliser I'éclairage à tout moment, même quand le ventilateur est étant.
Telecommande
La programmation du télécommande est faite par le producteur. Si le télécommande ne controle pas le moteur et les lumières pres de la hottes, prière de faire ce qui suit.
Programmation du télécommande
Continuer à appuyer sur la touche "+" du télécommande et ensuite brancher la hotte. Pour confirmer que le télécommande a été reconnu, un biep prolongé est emis. Si le signal sonore n'est pas entendu dans les 30 secondes repêzez à nouveau la procédure.
Fonctions du télécommande
Les touches + , - , et la lumière ont les même fonctions que dans les contrôles.
La touche : a la meme fonction que la touche
Fonction d'intervalle
Specifique dans cet apparéil nous avons la fonction d'interval qui consiste dans l'activation automatique du moteur 10 minutes chaque heures à la vitesse qui clignote dans le display.
Cette fonction peut etre activee par les boutons ou par le telecommande.
Activation de la fonction intervalle par les contrôles:
Appuyez en même temps sur les touche O et + et puis relâcher les boutons: le numero 1 s' affiche dans le display;
En appuyant sur la touche +, le display va montré la série suivante pour les vitesses du moteur 2 3 1 2 ...;
Appuyer en même temps sur les touches O et + pour confirmer la vitesse à laquelle le moteur doit fonctionner à la fonction intervalle.
Activation de la fonction intervalle par le télécommande:
Appuyez sur la touche: Le numero 1 va s' afficher sur le display
En appuyant sur la touche +, le display va montré la série suivante pour les vitesses du moteurs 2 3 1 2
Appuyer sur la touche pour confirmer la vitesse à laquelle le moteur doit fonctionner à la fonction intervalle.
Pendant la programmation, si l'on ne confirme pas la fonction intervalle montré dans quelques seconde, l'on sort de la modalité de programmation de la fonction intervalle.
En appuyant sur toute touche, sauf la lumière, la fonction intervalle est exclue.
Le telecommande a une batterie.
Quand la batterie est epuisée il faut:
- Enlever les deux vis dans la partie posterieure et demonter le couvercle.
- Extraire la batterie et la remplacer avec une nouvelle qui a les même characteristiques.
- Remonter le couvercle et fermer les vis.
Suivre les normes nationales pour la mise a cote des batteries epuisées.
Filtres et entretien
Filtres àGRAISSÉ:
Voussupportezutiliserdesfiltresmetalliques pour retenirlesparticulesgrassesensuspension dans lesbuéesde cuisson.
Ces nattes filtrantes sont en métal incombustible.
Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de générer le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSENÉMETAL.
Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rotissage.
Indicateur de saturation:
Lorsque les filtres àGRAISSÉ sont satures,la mention clignote. Pour arrêté le signal sonore, éteignez le ventilateur.
Vous deve nettoyer les filtres aGRAisse au plus tarda ce stade de saturation.
Nettoyage de filtres àGRAISSÉ en métal.
En service normale (1-2 heures par jour) il faudra nettoyer les filtres àGRAisse métalliques 1 fois par mois.
- Ces filtres sont nettoyable au lave-vaisse - ils peuvent changer légarement de couleur au lavage.
Le filtrde doit reposer non serré dans le lave-vaisse. Il ne doit pa être coince. Important:
Ne lavez pas en même temps la vaisselle et le filtres métalliques fortement satures en matière grasse.
Si Vous les nettoyez à la main, mettez les filtres à tremper pendand plusieurs heures dans de l'eau très chaude additionné de produit à vaisselle.
N'utilise pas de détergents aggressifs contentant un acide ou une base.
Ensuite, Brossez les filtres, rincez-les bien puis laissez-les goutter.
Demontage et Montage des filtres métalliques à graisses:
Attention: les ampoules halogènes doivent être éteintes et avoir eu le temps de refroidir.
- Suivres les phases des figures de la série M.
- Enoncez les poignées des filtres à graisses puis basculez les filtres vers le bas.
- Nettoyer les filtres àGRAisses.
- Une fois nettoyés, remettez les filtres àGRAISSE en place.
- Effacez le contenu de I' affichage
Appuyez 2 fois de suite sur la touche O. Un signal sonore retentit et le contenu de I' affichage s'eteint.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
Ne nettoyez pas la hotte aspirante à l'aide d'éponges à dos récurant. N'utilise pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure.
Pour la nettoyez, utilisez de l'eau chaude additionnée de produit à vaissele ou non liquide non agressif à laver les fenêtres.
Ne tentes pas de gratter les salissures. Ramollissez-les avec un essuie-tout humite.
Lors du nettoyage des filtres àGRAISSÉ, nettoyez la graisse qui'est déposée dans les endroits accessible du corps de la hotte. Vous prévenez ainsi les risques d' incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourrait apparaitre. Prudence! Ventilez suffisamment la cuisine, n'utilise jamais de flamme rue.
Ne nettoyez les touches de commande qu'avec de I'eau additionnée d'un peu de produit avaisselle. Utilisez un chiffon doux et humide.
N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.
Surface en acier inox:
Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frotter toujours l'acier inox dans le sens de son polissage.
Surface en aluminium et en plastique:
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs contenant un acide ou une base.
Respectez les conditions de garantie figurant dans le cahier de service joint.
Changer les ampôules halogènes
- Mettez la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
Les ampoules halogène allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir étéints. - Suivres les phases indiquées dans les figures de la série L pour changer les ampôules halogenes.
- Remplacer l'ampoule halogène avec une nouvelle ayant les mêmes characteristiques.
- Pour remettre la hotte sous tension, rebrancher la fiche maje dans la prise de courant ou remontez le fusible/rearmez le disjoncteur.
Remarque: si l'éclairage ne fonctionne pas, contrôle si les ampoules sont correctement enforcées.
Dérangement
Si ou apparait a I'indicateur:
Voir la section intitulée "Filtre et entretien".
Si les touches de la hotte aspirante restent inopérantes:
Debranchez pendant une minute environ la fiche maje de la hotte aspirante ou retirez le fusible pour la metre hors tension. Ensuite, reenclenchez la hotte.
Se les lumières sont allumées de façon faible quand la hotte est en stand-by, intervenir la fiche (phase avec neutre).
Si Vous avez des questions à poser ou en cas de dérangement, appeler s.v.p. le service après vente (voir la liste des agences du service après vente).
Lors de Notre appel, veuiliez mentionner les nombres suivants:
E-Nr. FD
Inscrivez les numérores correspondants de votre hotte dans le cadre ci-dessus. Ces numéroros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de+Filtre retiree.
Si des réclamations résultat de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.
Não'utilizar produits de limpeza
