MANUAL DE UTILIZADOR LF959RA50B SIEMENS
Instruções de Montagem e Serviço
Ante de iniciaar a leitura destas instruções, queira desdobrar as páginas com illustrateações.

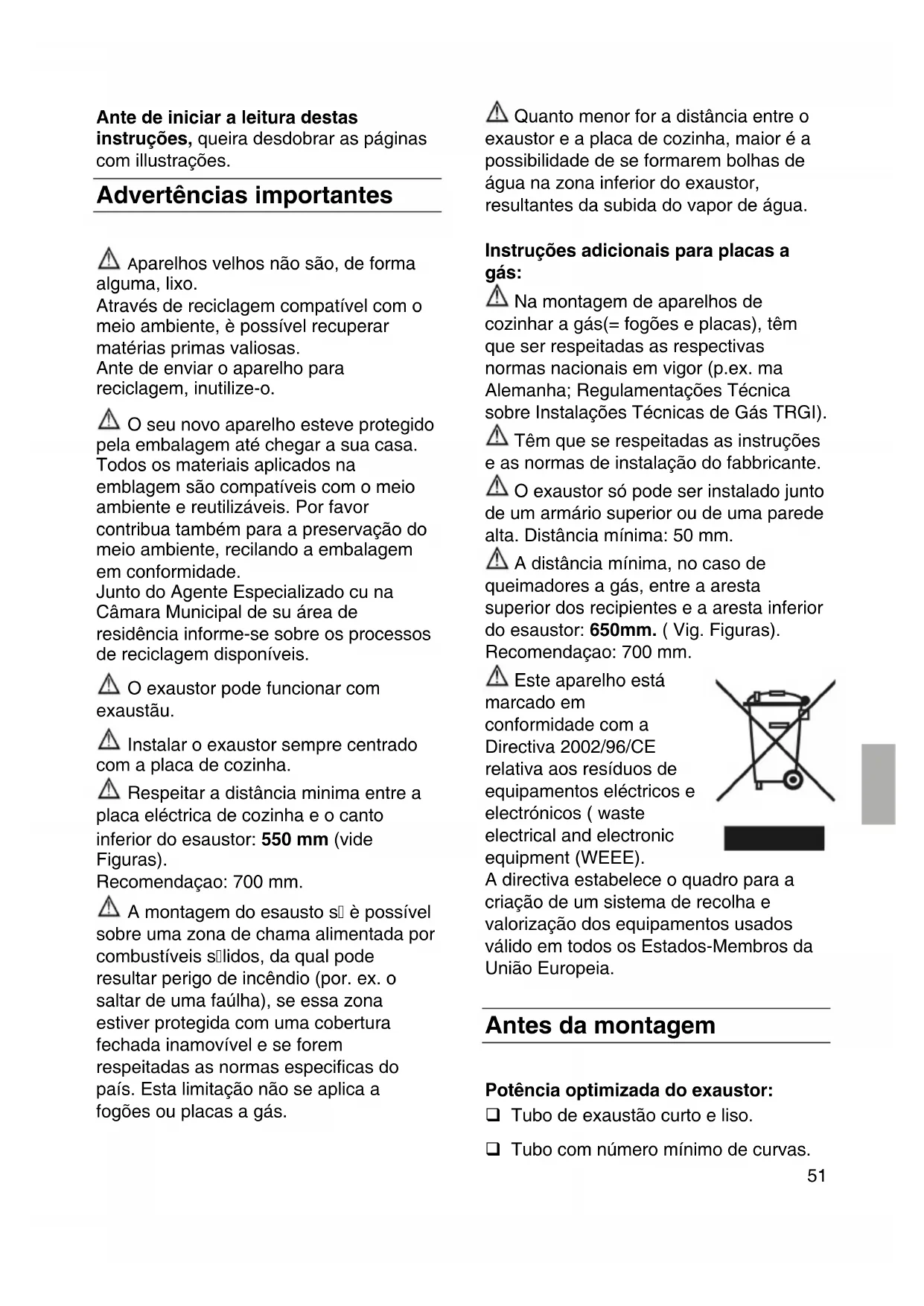

Advertências importantes
Aparelhos velhos nao são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.
Ante de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegidoPGA emalagagem até chegar a sua casa. Todos os materiais aplicados naemblagem são compatíveis com o meio ambiente e reutilizaveis. Por favorcontribua tambem para a preservaço domeio ambiente, recilando a embalagem em conformidade.
Junto do Agente Especializzato cu na Camara Municipal de su area de residencia informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode funcional com exaustau.
Instalar o exaustor sempre centrado com a plac de cozinha.
Respeitar a distência minima entre a placá elétrica de cozinha e o canto inferior do esaustor: 550 mm (vide Figuras).
Recomendaçao: 700 mm.
A montagem do esausto é possivel sobre uma zona de chama alimentada por combustíveis sidos, da qual pode resultar perigo de incério (por. ex. o fazer de uma faúlha), se esta zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas发展目标as do País.Esta limitação não se aplicá a fogões ouplacedas gás.
A Quanto menor for a distancia entre o exaustor e a placac de cozinha, maior é a possibidade de se formarem bolhas de agua na zona inferior do exaustor, resultantes da subida do vapor de agua.
Instruções adiconais paraplaces agás:
Na montagem de apareiros de cozinhar a gas(= fogoes e placas), tem que ser respeitadas as respectivas normas{nacionais em vigor (p.ex. ma Alemanha; Regulamentoacoes Tecnica sobre Instalacoes Tecnicas de GAs TRGI).
Tém que se respeitasas instruções e as normas de instalação do fabbricante.
O exaustorsolepoderinstaladojunto deumarmario superior oudeumaparede alta.Distancia minima:50mm.
A distência minima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do esauctor: 650mm. (Vig. Figuras).
Recomendaço: 700 mm.
Este aparelho está marcado em conformidade com a Direcva 2002/96/CE relativa aos resíduos de equipamentos electricos e electrónicos (waste electrical and electronic equipment (WEEE).
A directiva estabelece o quadro para acriacao de umsystema de recolha evalorização dos equipamentos usados,vazo em todos os Estados-Membros daUnião Europeia.
Antes da montagem
Potência optimizada do exaustor:
Diâmetro do tubo e curvas são grandes quando possível. Autilização te tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diamétros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruidos.
Tubos circulares: recomendamos um diametro interior de 150 mm.
Canais planos tem que ter rum
secao equivalente ao diemetro dos tubos.
Eles nao devem ter nenhum desvio muito pronunciado.
0 150 mm ca. 177 cm2
Se os diamétros dos tubos aparecem diferências:deero ser aplicadoCNTAs de vedação.
Nouvelego com exaustao de ar,deveser garantida umarenovacao dear suficiente.
Ligaçao do tubo de exaustao 150 mm:
Fixar o tubo de exaustao directamente no bocal.
Tubos menos que 150 não são confiáveis.
Com uma distência maior de plano de cozimento reduz-se o desempenho da aspiração. Durante o planejamento da montagem, ter em consideração muito a forma de embutir de saida de fumaça com inclinação deerca 10^ - 15^ .
Preparação do tecto:
- O tecto tem que estar plano e horizontal.
Tem que ser prevista uma fixação segura dasbuchas.
Asbuchas anexasaioindicadaspara betaoepedra naturais.
No caso dos materiais do tecto serem differs, tem que ser aplicado meios de fixação indicados para isso.
A coifa aspirante é equipada com material de fixação padrão. Quem executa a instalação deve assegurar-se de utilizes dispositivos de fixaçãoADEQADOS para o tipo de teto em que sera fixado. O fabricante declina de toda responsabilité por danos causados por erros na instalação ou uso de dispositivos de fixação inadequados para o tipo de teto encontrar.
Para o peso, vide as Figuras M.
Reservados todos os direitos quando a alteracoes de costrucao no ambito da evolucao专业技术.
Ligaçao eletrica
O exaustor s o deve ligado a uma tornada com protecao de terra e instalada de acordo com as normas em vigor.
A tornada, com proteção de terra, deve ser instalada no tecto, se possivel directamente sobre o revestimento da chaminé.
\section*{Characteristicas electrolyticas:}
Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de retiring os caixilhos doimento.
Para reparacoes, desligar o exaustor da corrente electrica.
Comprimento do cabo de ligação: 1,3 m.
No caso de ser necessario uma ligação fixa:
O exaustorsolepodeserligadoacorretporum instaladorelectrico credenciapedelaEmpresa distribuidoradelectricidade.
Relativamente à instalação, deve ser previsto um disposicao de corte. Como disposicao de corte, são validos interruptores com uma abertura de contactos superior a 3 mm e corte multipolar. Daqui fazem parte os interruptores LS e protecções.
Se o cabo de ligação este aparelhho estiver danificado, ele tera que ser substituido pelo fabbricante,velos seuis Servicos Tecnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para outilizator.
Este exaustor corresponde as normas Uesobre protecao antiparasitaria.
Montagem
O exaustor tem que ser montado no tecto da cozinha o unum tecto falso sufficientemente resistente para este fim.
Te rem atençao a distancia minima entre a placacou fogao de cozinhar e o esausto de 550 mm para discos electricos ou de 650 mm para queimadores a gás.
Atença: Não danIFICAR as superficies delicata de inox.
Montar a coifa como做不到as Figuras M.
Precede a primarya'utilisation
Primeiro uso:
- este livreto de instruções para uso é previsto para diversas versões do aparelho. É possível que sejam descriços detailhes que não sejam referentes ao Vosso aparelho em particular.
este exaustor está em conformidade com as normas de segurarca
pertinentes.
Os reparos devem ser executados somente por pessoal especializzato. Os reparos não executados de acordo com a regra de arte podem causar perigos graves para o usuario.
Não flambar alimentos sob o exaustor. Perigo de incério no filtró antigordura se for alcancado pelas chamas.
Os queimadores devem estar sempre cobertos por PANELAS.
É consentido apenas de modo limitado (vide capítilo "Instruções para a montagem") o uso do exaustor sobre lareiras a combustível solido (carvão, lenha e similares).
Se o aparecido for danificado, não colocá-lo para funciona.
A ligaçao e o primeiro funzionamento devem ser executados somente por um的技术ico.
Este exaustor é exclusivamente para uso dométrico.
Usar o exaustor apenas com as lampadas instaladas.
As lampadas queimadas devem ser substituidas imeditamente, para evaporar uma sobrecarga sobre as demais lampadas.
Nunca使用者 exaustor sem filtro para gorduras.
Gorduras e oleos super-aquecidos podem inflamar-se fácilmente. Portanto, cozhar alimentos com gorduras ou com oleo, p. ex. batatinhas fritas, somente sob controlo.
No primo funzionamento, limpar cuidadosamente o exaustor.
Se o cabo de alimentacao desse aparelho vier danificado, para evaporar
perigo, deve ser substituindo pelo fabricante,elo seu service de assistencia ao cliente ou por uma pessoa especializada.
Eliminar o material da embalagem de acordo com as normas (vide capítulo "instrções para a montagem").
Nunca coloque objectos pesados sobre a parte superior do aparelho.
Nunca deixe as crianças brincarem com o aparelho.
Sem supervolvimento,adultos e crinças nunca deveraoutilizar oaparelho,no caso de:
- não se encontrar em perfeitas condições físicas, sensoriais ou mentalis;
- não possuiren, conhecelimentos e experiência acerca de como utilizes o aparecido de maneira correcta e segura.
Fogoes a gás/Queimadores
Não usar todos os queimadores contemporaneamente em entrega tírmica Tmaxa por um periodo prolongado (max. 15 minutos), caso contrario existe perigo de queimaduras ao tocar a superficie do involucro ou perigo de danos ao exaustor. No uso do exaustor sobre um fogo a gás, em caso de uso contemporâneo com eles ou mais queimadores, o exaustor deve fazer em potência Tmaxa de aspiração.
Tenha presente que um queimador grande com mais de 5kW (Wok) de potência corresponde à potência de dois queimadores a gás.
Não usar nunca os queimadores a gás sem vasilhas sobre. Regule a chama de modo que não supere o fundo da vasilha onde se cozinha.
□ Antes de usar o novo aparecido, ler cuidadosamente as instruções de uso. Essas contém informações importantes para a Vossa segurarça
e也是非常 para o uso e manutenção do aparecido.
Conserve bem o livreto de instruções para uso e montagem para um eventual PROPietário successivo.
Tipos de funciona
Funcionamento com exaustao Figuras M
- O ventilador do exaustor aspirar os vapores da cozinha e, atraves do FILTER de gordura, encaminha-os para o ar livre.
O filtr de gordura retem as particulas gordurosas dos vapeores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.
O ar de exaustão é conducido para cima atraves de um canal, ou directamente para o exterior atraves da parede.
A exaustão do ar não pode ser feita através de uma chamé de saía de fumoso u de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrar apareiros de queima.
Na derivação do ar evacuado, tem que ser respeitadas as prescrições municipais e as normas legais (p.ex. Departamento Regulador da Construição Civil).
Para condução do ar de exaustão para uma chamíne de fumes ou de gases de combustão, que não está em precisão um autorização das entidas competentes.
Se o exaustor funciona com exaustão, o funcionaismo simultâneo de aparelhos dependentes de uma chamíne (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e accumuladores) tem que ser garantida a
renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.
Es possivel um functiOnamento sem qualquer perigo, se nao for ultrapassada a depressao de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.
Isto podesserconseguido se o ar necessarioa combustao puder ser reposto,atravesdeabertura nao fechaveis,p.ex.emportas,janelase em ligacao com caixas murais de alimentacao ou de saida de ar,ou ainda atraves doutras medidas tecnica,como trancagem reciproca ou semelhantes.
Se a renovação de ar fresco não for sufficiente, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garanté, po si so, o cumprimento do valor limite.
Note: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao dahabitação.
No funzonamento de aparehos de cozinhar, como por. Es.places e fogoes a gás, esta regra não se aplica.
Se o ar de exaustão for conducido através de parede exterior, delve ser realizada uma caixa mural telescópica.

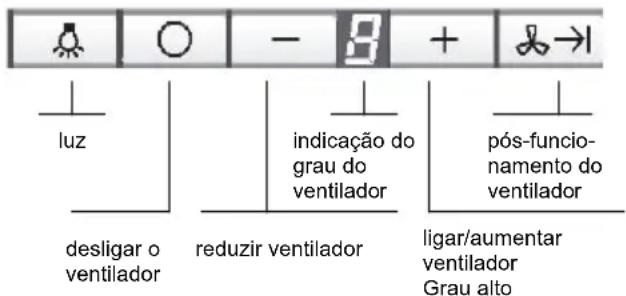

Comando do exaustor
Para activar as funções, basta um ligeiro toque nas teclas. No caso de uma pressão mais prolongada das teclas, não sera activada qualquer função.
Os vapores da cozinha são eliminados de forma mais eficaz:
Se o exaustor for ligado no inicio do cozinhado.
Se o esaustor for desligado, so somes minutes, depuis de terminado o cozinhado.
Sinal acústico:
- Premindo qualquer tecla, soa um sinal de confirmacao.
Ligar o exaustor:
Premir a tecla +.
Regulação da fase de exaustão pretendida:
Premir la tecla ^+ O exaustor comuta para a fase imeditatametne superior.
Premir la tecla-. O exaustor comuta para a fase imeditamente inferior.
Desligar o exaustor:
Premir a tecla O.
Pouco antes a indentacao
desaparece.
Ou
Premir la tecla - até que o desligue.
Pouco(before a indentação
desaparece.
Fase intensiva:
Com a fase intensiva obtém-se o rendimento máximo. Elasole necessária por curtos periodos de tempo.
Premir a tecla ^+ até que a indentação P figure iluminada.
Se a fase intensiva não for desligada manualmente, o exaustor, après 10
minutos cumuta automaticamente para a fase 2.
Funcionamento do exaustor com descomutatione automatica
Premir la tecla
O exaustor referencia durante 10关键时刻 na fase, le na指示ação está um punto a piscar. Depois o exaustor desliga automaticamente.
Illuminação
A iluminação pode ser realizada em qualquer momento, mesmo se o esausto estiver desligado.
Controlo remoto
A programação do controlo remoto é executada pelo fabricante. Se o controlo remoto deve comandar motor e luzes nas proximidades do exaustor, executar o segunte procedimento.
Programação do controlo remoto
Pressionar e manter pressionada a tecla "+" do controlo remoto e successivement ligar o exaustor; para confirmar o reconhecimento é emitido um sinal acústico prolongado. Se o sinal acústico não for ouvido dentro de 30 segundos, repetir o procedimento.
Funções do controlo remoto
As teclas +,-, e luzes tem a mesma funcao daquelas do comando.
Tecla:mesmafuncao da tecla.
Funções intervalo
Uma particolaridade às vezes aparecido é representada pela função intervalo que consiste na activations automatica da ventilação por 10 minutos a cada hora na velocidade a piscar visualizada no ecra.
Esta funcao pode ser activada atraves do commando ou do controlo remot.
Activação do intervalo atraves do commando:
premir ao mesmo tempo as teclas O e +e sostar as teclas: no ecra sera visualizzato 1;
premindo a tecla ^+ , o ecra做不到 a segunte sequencia para a velocidade do ventilador 2 3 1 2
premairo本身就是tempoasteclas0 e ^+ para confirmaravelocidadequeuvefuncionaroventiladornafuncao intervalo.
Activação do intervalo atraves do controlo remoto:
premiata tecla oecra mostrará 1;
premindo a tecla ^+ , o ecra做不到 a segunte sequencia para a velocidade do ventilador 2 3 1 2 ...
premira tecla para confirmar a velocidade que deve funciona o ventilador na funcao intervalo.
Na fase de programação, se a função intervalo visualização não for confirmada dentro de algunos segundos, saira da modalidade de programação do intervalo.
Premindo qualquer tecla, menos aquela da luz, a funcao intervalo e desactivada.
O controlo remoto é alimentado por una bateria. Quando a bateria estiver descarregada é necessário:
- Desparafusar osinous parafusos colocados na parte posterior e retiring a cobertura.
- Retirar a bateria e substitui-la por una nova com as mesmas caracteristicas.
- Recolocar a cobertura e apertureos parafusos.
Seguir as normas nationais para eliminação das baterias descarregadas.
Filtros e Manutenção
Filtro de gordura: Para retenção das partículas de gordura existentes nos vapores da cozinha são realizados filtros metalicos.
A malha doimento é de metal não inflamável.
Atença:
Em caso de saturação do filtró com resíduos gordurosos, augmentam as possibilidades de incêndio do mesmo e a função do aparelho pode ser prejudicada.
Important:
A limpeza atempada do filtró evita o perigo de incência que se pode verficar com a concentração de calor proveniente de fritos ou assados.
Indicação de saturação:
Em caso de saturação dos filtros de gordura, a indicação é meça a piscar e é emitido um sinai acústico.
O mais tardar esta alta, os filtros de gorduradeerao serlavados.
Tenha em atençao que, neste caso, o过滤o de gordura deve ser limpo emintervalos de tempo regulares (1mês).
A limpeza destes filtros pode ser feita na boa de lavar loça. Com esteprocesso, pode verifica-se uma ligeiraalteração na cor dos filtros.
Important:
Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.
Se a limpeza for feita manualmente, colocar primaryo os filtros numa solucao de agua quente com detergente.
aggressivos, que contenham acido ou lixivvia.
Passado algo tempo, escovar os filtros com uma escovapropria e,进驻a-los e secas-los bem.
Desmontagem e montagem dos segmentos de exaustão periférica e dos filtros metalicos de gordura.
Atença: As lâmpadas de halógeone devem estar desligadas e frias.
- Seguir a descrição nas figuras M.
- Pressionar para bajo os puxadores nos filtros de godura eutaros filtros.
- Limpar os filtros de gordura.
- Montar os segmentos de exaustão periférica na sequência inversa.
- Apagar a indentacao
Premir 2 vezes seguidas a tecla O. Soa um sinal e a indentacao apaga-se.
Limpeza e manutenção
Desligar o exaustor da corrente, desligando a ficha da tomada o fusivel ou o disjuntor.
Não limpar o exaustor com esponjas asperas, nem utilizear produtores abrasivos ou com teor de soda, acidos ou cloro!
Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ou um detergente suave para janelas.
- Não raspar sujidas às esas acumuladas devendo sim, amolecções com um pano humido.
- Quando limpar os filtros de gorduradeerá también limpar as zonasccessiveis do aparelho,ondeexistrem depositos de gordura. Evita-se assim o perigo de incendios e omau funciona do aparelho.
- Nota: Não aplicar alcool sobre as superficies sintéticas驻村 odo pode provocar manchas.
Atença! Arejar suficientemente a cozinha e não fazer chamas livres.
As teclas de commando devem ser limpas com uma solucao de agua com um detergente suave e um pano macio e humido.
Não aplicar, nas teclas de commando, produits para limpeza de inox.
Superficies de aço inox:
Utilizar um produit para inox suave e não abrasivo.
- Limpar apenas no sentido do polimento.
Superficies de alúnio e material sintétrico:
- não usar panos secos
Utilizar um produit suave para limpar janelas. - Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
Dé atençao as Condições de Garantia constantes da brochura anexa sobre "Service".
Substituição das lâmpadas
- Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
As lampadas de halogeneo ficam mucho quentes, quando em funcimento. Mesmo pouco tempo de deposite de ligadas, ha perigo de queimaduras. - Seguir a fases indicadas nas figuras L para trocar as lampadas.
- Substituir a lampada de halogéneo
- Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha a tomada ou os fusíves.
Nota: Se a iluminação não funciona,deerá verficar,se a lampada está bem encaixaça.
Anomalias
Se na indentação aparecer um :
Verocapitulo“Filtros e Manutencao".
Se não for possível utiliser o exaustor:
Desligar o exaustor da corrente electrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusivel. Depois volta a ligar o aparelho à corrente.
Se as luzes permanecem acesas de modo fraco quando a coifa está em stand by, inverter a tomada de alimetação (inverter fase com neutro).
Para mais informações ou em caso de avaria consulte os outros Servços Tecnicos (Veríndice em anexo).
Quando recorrer acos Serviços Técnicos indique por favor:
E-Nr. FD
Registe"Thesenydernoscampos acima.Elesconstamdechapa decharacteristicacqueencartraraointeriodoaparelho,aposretirarararmaçãodfiltro.
O fabricante do exaustor não assume qualquer responsabilitadnes nas reclamações Themas ao planeamento e instalacao de tubagem.
