BEDIENUNGSANLEITUNG LF959RA50B SIEMENS
Montageanleitung und Gebrauchsanleitung

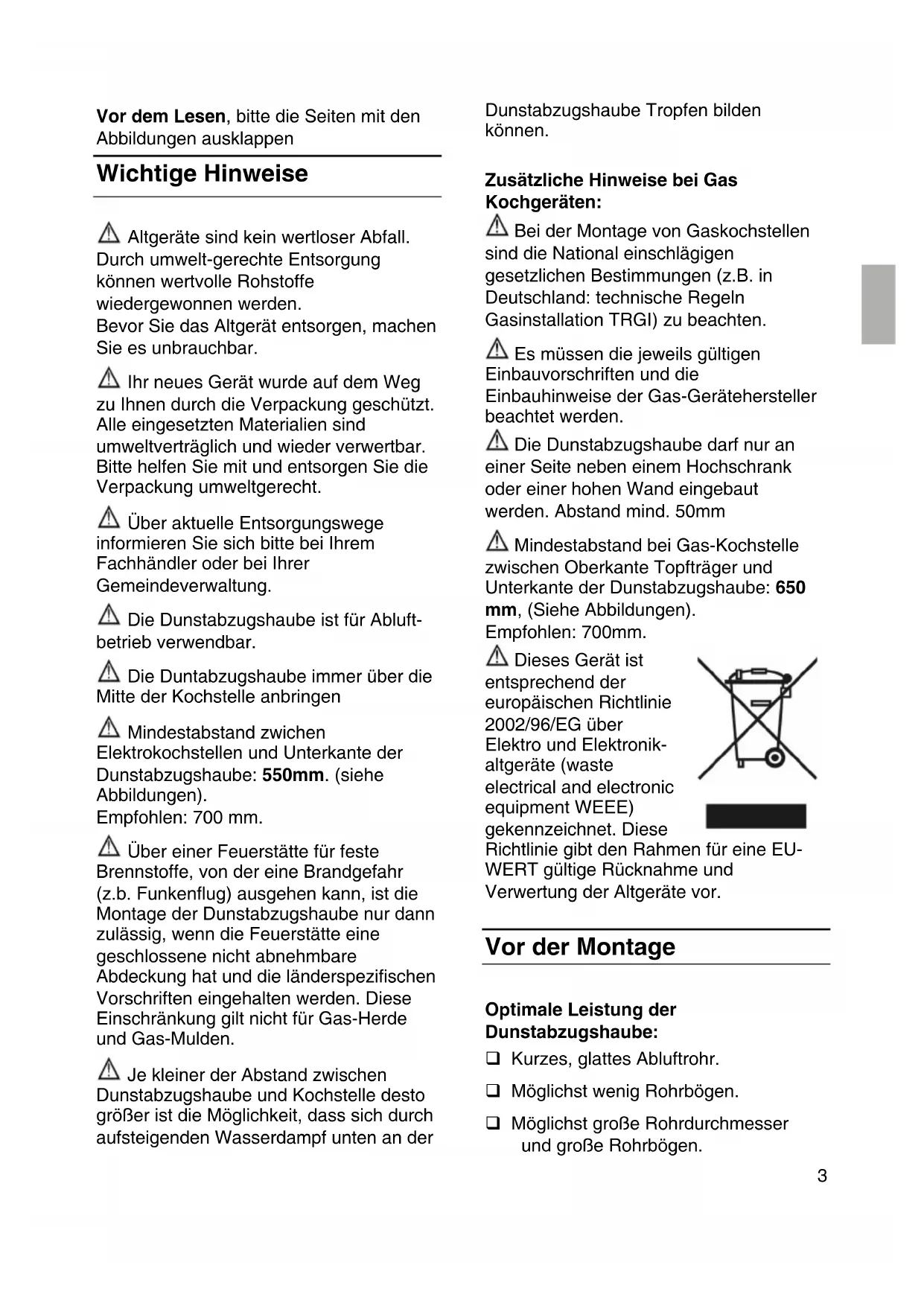

Altgeräte sind kein wertloser Abfall.
Durch umwelt-gerechte Entsorgung
konnen wertvolle Rohstoffe
wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, mach Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihr Machfachnoder bei ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist fur Abluftbetrieb verwendbar.
Die Duntabzugshaube immer über die Mitte der Kochstelle anbringen
Mindestabstand zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube: 550mm. (siehe Abbildungen). Empfohlen: 700 mm.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z.b. Funkenflug) ausgegeben kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Jekleiner der Abstand zwischen Dunstabzugshaube und Kochstelle destogroberist dieMoglichkeit,dassich durch aufsteigenden Wasserdampf unter an der
Dunstabzugshaube Tropfen bilden konnen.
Zusätzliche Hinweise bei Gas Kochgeräten:
Bei der Montage von Gaskochstellen sind die National einschlagigen gesetzlichen Bestimmungen (z.B. in Deutschland: technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an einer Seite geben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50mm
Mindestabstand bei Gas-Kochstelle zwischen Oberkante Topträger und Unterkante der Dunstabzugshaube: 650 mm, (Siehe Abbildungen). Empfohlen: 700mm.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro und Elektronikaltgeräte (waste electrical and electronic equipment WEEE) gekennzeichnet. Diese
Richtlinie gibt den Rahmen für eine EUWERT gültige Rücknahme und Verwertung der Altgeräte vor.
Vor der Montage
Optimale Leistung der Dunstabzugshaube:
Kurzes, glattes Abluftrohr.
Moglichst羌ig Rohrbogen.
Möglichst große Rohrdurchmesser und große Rohrbögen.
Der Einsatz von langen, rauen Abluftrohren,vielen Rohrbögen oderkleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.
Rundrohre: wir empfehlen Innendurchmesser 150 mm.
Flachkanäme müssen einem
gleichwertigen Innenquerschnitt wie
Rundrohre haben.
Sie sollen keine scharfen
Umlenkungen haben.
Ø 150 mm ca. 177cm²
Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb fur ausreichend Zuluft sorgen.
Anschluss Abluftrohr 0 150 mm:
Abluftrohr direkt am Luftstutzen befestigen. Kleinere Abluftdurchmesser als 150 sind nicht zulässig.
Mit länger werden dem Abstand zur Kochstelle sinkt die Leistungsfähigkeit der Absaugung. Beachten Sie bei der Planung der Abhängungsmaße auch das trichterformige Aufsteigen des Kochdunstes mit ca. 10 bis 15^ Neigung.
Vorbereiten der Decke:
Die Decke muss eben und waagerecht sein.
Fur festen Halt der Dübel ist zu sorgen.
Die beiliegenden Dübel sind für Beton und Naturstein geeignet.
Bei anderen Deckenmaterialien müssen dafür geeignete Befestigungsmittel verwendet werden
Achtung: Die Dunstabzugshaube wird mit Standardbefestigungselementen ausgeliefert. Der Monteur muss}sicherstellen, dass dieBefestigungselemente fur dievorgefundene Decke geeignet sind. FürSchaden die auf unsachgemaeBiInstallation und / oder die Verwendung von ungeeigneten Befestigungselementenzurückzufahren sind, wird keine Haftung übernommen.
Für das Gewicht, schauen Sieitte die M Abbildungen. Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorehalten.
Elektrischer Anschluss
Die Dunstabzughaubearf Nur an eine vorschriftmBig installierte Schutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbrigen.
Elektrische Daten:
Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.
Bei Reparaturen die
Dunstabzugshaube generell stromlos machen.
Lange der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von
mehr als 3mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.
Einbauen
Die Insel Dunstabzugshaube ist zur Montage an die Kuchendecke oder eine stabile abgehängte Decke vorgesehen.
Auf Mindestabstand Kochstelle-Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas Kochstelle achten.
Achtung: Die empfindlichen Edelstahloberflächen nicht beschädigen.
Die Haube einbauen, wie in der M Abbildungen gezeigt.
Vor dem ersten Benutzen
Wichtige Hinweise:
These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlädigten Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Sicherheitshinweise:
Unter der Dunstabzugshaube nicht flambieren. Brandgerfahr am Fettfilter durch aufsteigende Flammen.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitungen).
Ist das Gerät beschädigt, darüber Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme)durren nur von einem Fachmann durchgefuhrt werden.
These Dunstabzugshaube ist nur fur den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betrieben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhitze Fette oder Ole können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z.B Pommes frites, nur unter Aufsicht zubereiten.
Dunstabzugshaube vor der ersten Inbetriebnahme sorgfältig reinigen.
Keine Gegenstände auf der Dunstabzugshaube abstellen.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen.
Kinder nicht mit dem Gerät speilen lessen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben:
- wenn sie körperlich oder geistig dazu nicht in der Lage sind.
- Oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.
Gas-Kochmulden/Gas-Herde
Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über länger Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberfläche bzw. Gefahr der Beschädigung der Dunstabzugshaube. Bei Betreiben der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betrieben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.
Beachten Sie, dass ein Großbrenner mit mehr als 5 Kw (wok) der Leistung von zwei Gasbrenner entspricht.
Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr.
Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt.
Bevor Sie das neue Gerät benutzen, lessen Sieitte sorgfältig die Gebrauchsanleitung. Sie enthalt wichtige Informationen fur ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
Bewahren Sie die Gebrauchs-und Montageanleitung ggf. für einen Nachbesitzer gut auf.
Betriebsarten
Abluftbetrieb: M Abbildungen.
Der Lüfter der Dunstabzugshaubesaugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.
Die Abluft wird über einen Luftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.
Die Abluft darf weder in einen in Betrieb befindlichen Rauch-oder Abgaskamin noch in einen Schlacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z.B.
Landesbauordnungen) zu beachten.
Bei Abführung der Luft in nicht in Betrieb befindliche Rauch-oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.
Bei Abluft der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwassebereiter), muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04mbar) nicht übersritten wird.
Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technischen Maßnahmen, wie gegenseitige Verriegelung o.a., die Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

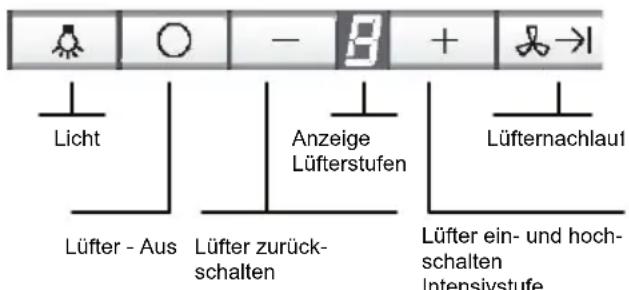

Bedieren der Dunstabzugshaube
Um die Funktionen zu aktivieren, genegt ein kurzes Antippen auf die Tasten. Wenn die Taste zu lange gedrück werden, wird keine Funktion aktiviert.
Der Kuchendunst wird am wirkungsvollsten beseitigt durch:
Einschalten der Dunstabzugshaube bei Kochbeginn.
Ausschalten der Dunstabzugshaube erst einzige Minuten nach Kochende.
Signalton:
Beim Drücken einer Taste ertont zur Bestätigung ein Signalton.
Einschalten des Lufters:
Drucken Sie die Taste +.
Einstellen der gewünschten Lüfterstufe:
Drücken Sie die Taste +. Der Lüfter schaltet eine Stufe hoher.
Drucken Sie die Taste-. Der Lüfter schaltet eine Stufe zurück.
Ausschalten des Lufters
Drucken Sie die Taste O. Oder
Drücken Sie die Taste - so oft, bis der Lüfter ausschaltet. Die Anzeige O erlischt nach kurzer Zeit.
Intensivist:
Durch die Intensivstufe wird die hochste Leistung erreicht. Sie wird kurzzeitig benötigt.
Drucken Sie die Taste + so oft, bis die P leuchtet.
Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten auf Stufe 2.
Lüfternachlauf:
Drucken Sie die Taste Der Lufter lauft 10 Minuten in Stufe /thereblinkt in der Anzeige ein Punkt. Danach schaltet der Lufter selbstttag aus.
Beleuchtung:
Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.
Fernbedienung
Der Hersteller programmiert die Fernbedienung.
Wenn sich in unmittelbarer Näheder Haube diese nicht mit derFernbedienung bedienenlässt,gehen Sie folgendermaBen vor.
Inbetriebnahme der Fernbedienung
Halten Sie die Taste "+" der Fernbedienung gedrückt und legen die Haube an die Netzspannung an (ggf. Netzsicherung einschalten). Zur Bestätigung der Kopplung der Fernbedienung an das Gerät, ertont ein langes akustisches Signal. Wenn kein akustisches Signal innerhalb vor 30 Sekunden ertont, wiederholen Sie das Verfahren.
Funktionen der Fernbedienung
Die Tasten + ,-, und Licht haben die gleiche Funktionen wie bei der direkten Bedienung.
Die Taste: that die gleiche Funktion wie die Taste
Intervallschaltung
These Haube verfügt über eine Intervallschaltung.
Die Intervallschaltung aktiviert den Lüfter für 10 Minuten pro Stunde, in der angezeigten Lüfterstufe.
These Funktion kann man mit der direkten Bedienung oder mit der Fernbedienung aktivieren.
Aktivierung der Intervallschaltung mit Steuerung:
Gleichzeitig die Tasten O und + drucken, auf der Anzeige erscheint 1;
Drücken Sie die Taste +, die Anzeige zeigt folgende für die Lüfterstufen 2 3 1 2
Gleichzeitig die Taste O und + drucken um die Laufstufe der Intervallschaltung zu bestätigten.
Aktivierung der Intervallschaltung mit Fernbedienung:
Drucken Sie die Taste Anzeige erscheint 1;
Drücken Sie die Taste +, die Anzeige zeigt folgende Lüfterstufen 2 3 1 2
Drucken Sie die Taste um die Lüfterstufen zu bestätigten;
- Wenn bei der Programmierung die angezeigte Funktion der Intervallschaltung nicht innerhalb einiger Sekunden bestätigt wird, dann wird der Modus der Programmierung der Intervallschaltung beendet.
Mit dem Drücken jeder Taste (Ausnahme Licht) ist die Intervallschaltung deaktiviert.
Die Fernbedienung ist batteriebetrieben. Falls die Batterie leer ist und deshalb ausgetauscht werden muss:
- Losen Sie hinten die zwei Schrauben und öffnen Sie den Deckel.
- Nehmen Sie die Batterie hereaus und ersetzten diese mit einer Batterie desselben Typs.
- Schließen Sie den Deckel und schrauben Sie den Deckel fest.
Beachten Sie die nationalen Normen und Vorschriften für die Entsorgung der entleerten Batterien.
Filter und Wartung
Fettfilter:
Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.
Die Filtermatten bestehen aus unbrennbarem Metall.
Achtung:
Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtig werden.
Wichtig:
Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgebung vorgebeugt,
die durch Hitzestau beim Frittieren oder Braten entstehen kann.
Sattigungsanzeige:
Bei Sattigung der Fettfilter leuchtet die Anzeige.
Mit dem Ausschalten des Lufters wird auch das Signal ausgeschelt.
Spätestens dann sollen den Fettfilter gereinigt werden.
Reinigen der Metall-Fettfilter:
Beinormalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1x im Monat gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfarbung möglich. Der Filter muss locker in der Geschirrspulmaschine liegen. Erarf nicht eingeklemmt sein.
Wichtig:
Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.
Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Danach abbursten, gut ausspelen und abtropfen setzen.
Aus und Einbau der Metall-Fettfilter: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.
- Befolgen Sie die Schritte, die in Abbildung M beschreiben sind.
- Drücken Sie die Griffe an den Fettfiltern nach unten und klappen Sie die Fettfilter ab.
- Reinigen Sie die Fettfilter
- Setzen Sie die gereinigte Filter wieder ein.
- Löschen Sie die Anzeige
Drucken Sie 2 x hintereinander die Taste O. Ein Signal ertont und die Anzeige erlischt.
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.
Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-soda-säure oder chloridhaltigen Putzmitteln reinigen!
Zum Reinigen der Dunstabzugshaube besteht Spullauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brangefahr vorgebeugt und die optimale Funktion bleibt erhalten
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.
Die Bedienstaten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.
Edelstahloberflächen:
- Verwenden Sie einen milden nicht scheinnden Edelstahlreiniger.
Reinigen Sie nur in Schliffrichtung.
Aluminium, Lack und
Kunststoffoberflächen:
Keine trockenen Tücher verwenden.
Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressive, saure- oder laugenhaltigen Reiniger verwenden.
Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.
Auswechseln der Lampen
- Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
Die Halogenbirnen werden bei Betrieb sehr heiß. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr. - Folgen Sie der Schritten der L Abbildungen um die Lampen aus zutauschen.
- Ersetzen Sie die defekte Halogenlampen durch eine desselben Typs.
- Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.
Hinweis: Sollte die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.
Störungen
Wenn im Display oder blinkt:
Sehen Sie Abschnitt Filter und Wartung".
Wenn sich die Dunstabzugshaube nicht bedienen{lsst:
Fur ca 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers ausschalten oder Sicherung stromlos machen. Danach neu einschalten.
Wenn die Halogenlampen nur schwach eingeschaltet sind, wenn die Haube in stand by ist,itte schalten Sie Stecker um (Phase mit Nulleiter umkehren).
Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienstverzeichniss).
Bei Anrufitte angeben:
E-Nr. FD
Tragen Sie die Nummer in obige Felderein.
Die Nummern sind auf dem Typenschild nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.
Fur Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführren sind, übernimmt der Hersteller der Dunstabzugshaube keine Gewährleistung.
Onder de afzuigkap nicht flamberen.
Als de afzuigkap nicht kan worden bediend:
Rekommenderat: 700mm.
Fränlufts Funktion bild série M.
Fjarrkontrollens Funktioner
Oppgi folgende informasjon nár du ringer:
E-Nr. FD
Skriv disse dataene i vinduet over.
Dataene finner du pa identifikasjonsplaten bak filtergrillen, i det innvendige avlukket i kjokkenviften.
Der taendes for emhætten:
Tryk paa+ tasten.
