KÄYTTÖOHJE LF959RA50B SIEMENS

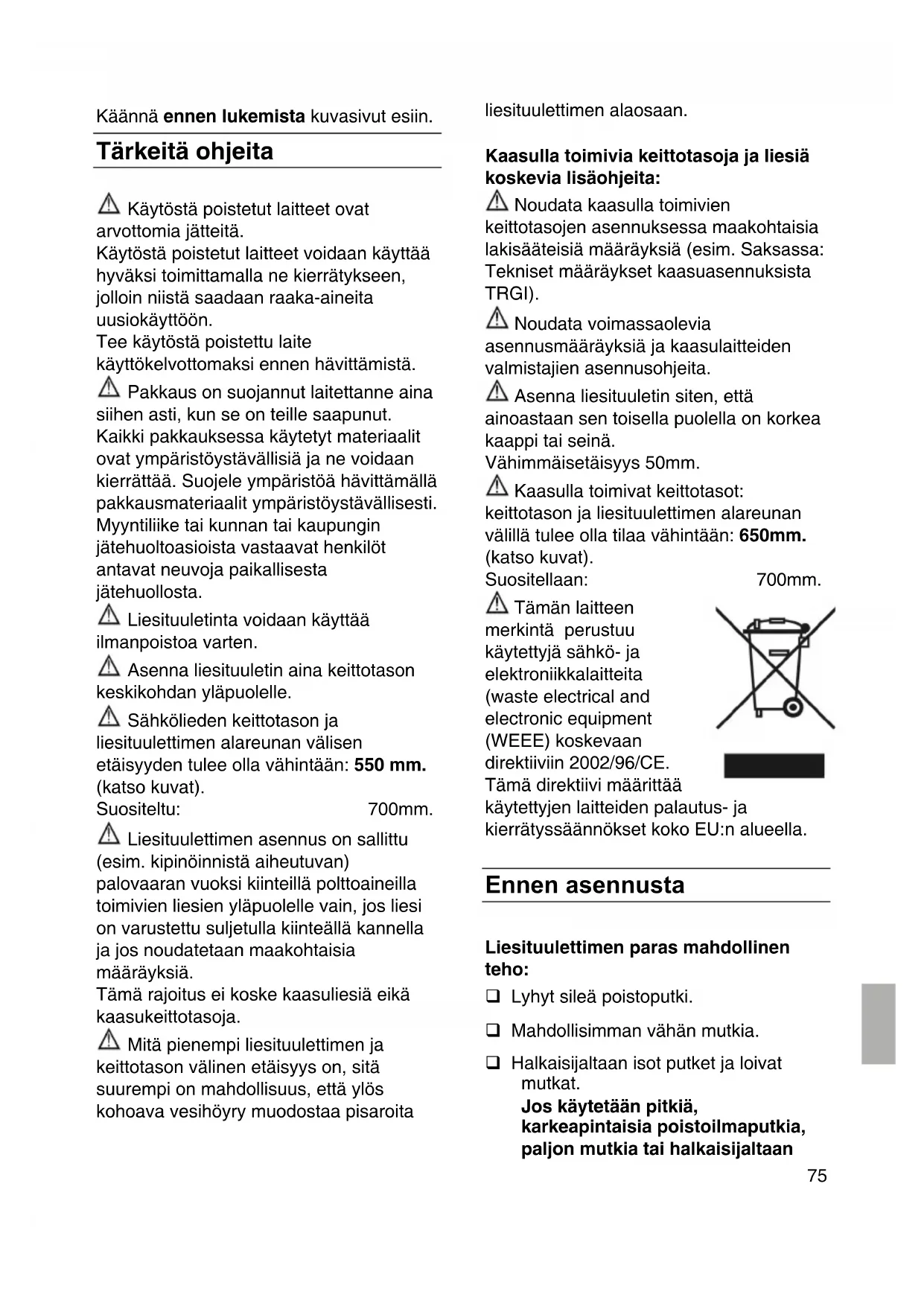

Käytösta pointetut laitteet ovat arvottomia jatteita.

Käytösta poistetut laitteet voidaan käyttaa hyväksi toimittamalla ne kierratykseen, jolloin niista saadaan raaka-aineita uusiokäyttoën.

Tee kaytostä poistetty laite kayttokelvottomaksi ennen havittämista.

Pakkaus on suojannut laitettanne aina sihen asi, kun se on teille saapunut. Kaikki pakkauksessa kaytetyt materiaalit ovat ymparistoystavallisia ja ne voidaan kierrattaa. Suojele ymparistoa havittamalla pakkausmaterialiait ymparistoystavallisesti. Myntyliike tai kunnan tai kaupungin jatehuoltoasioista vastaavat henkilot antavat neuvoja paikallisesta jatehuollosta.
Liesituuletinta voidaan kayttäilmanpoistoa varten.
Asenna liesituuletin aina keittotason keskikohdan ylapuolle.
Sahkölieden keittotason ja liesituulettimen alareunan valisen etaisyyden tulee olla vahintaan: 550 mm. (katso kuvat).

Suositeltu: 700mm.

Liesituulettimen asennus on sallittu (esim. kipinoinnista aiheutuvan) palovaaran vuoksi kiinteilla poltoaineilla toimivien liesien ylapuolelle vain, jos liesi on varustettu suljetulla kiintealla kannella ja jos noudatetaan maakohtaisia maarayksiä.

Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.

Mitä pienempi liesituulettimen ja keittotason valinen etäisyys on, sitä suurempi on mahdollisuus, etta ylos kohoava vesihöry muodostaa pisaroita

liesituulettimen alaosaan.

Kaasulla toimivia keittotasoja ja liesiä koskevia lissöhjeita:

Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisaateisiä märäyksiä (esim. Saksassa: Tekniset märäykset kaasuasennuksista TRGI).

Noudata voimassaolevia asennusmaarayksi ja kaasulaitteiden valmistajien asennusohjeita.

Asenna liesituuletin siten, etta
ainoastaan sen toisella puolella on korkea
kaappi tai seinä.
Vahimmäisetäisyys 50mm.

Kaasulla toimivat keittotasot: keittotason ja liesituulettimen alareunan valillä tulee olla tilaa vahintaan: 650mm. (katso kuvat).

Suositellaan:

Tämän laitteen merkinta perustuu käytettyä sahkö- ja elektroniikkalaitteita (waste electrical and electronic equipment (WEEE) koskevaan direktiiviin 2002/96/CE.

Täm direktiivi märittäa

käytettyjen laitteiden palautus- ja
kierratyssännökset koko EU:n alueella.

700mm.

Ennen asennusta

Liesituulettimen paras mahdollinen teho:

Lyhyt silea poistoputki.
Mahdolisimman vahan mutkia.
Halkaisijaltaan isot putket ja loivat mutkat. Jos kaytetaan pitkia, karkeapintaisia poistoilmaputk paljon mutkia tai halkaisijaltaa

pieni putkia, ei tuulettimen teho ole ena optimaalinen ja samalla melu lisäantyy.

Pyoreat putket, suositeltavasisahalkaisija 150 mm.
Litteiden kanavien sisäpinta-alant tulee olla yhtä suuri kuin pyoreiden putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä käannöksiä.

0 150 mm n. 177 cm²

Jos putken halkaisija on erilainen: käytä tiivistenauhaa.
Hormilitannass on huolehdittava riittavan tuloilman saannista.

Poistoilmaputken liitäntä 0 150 mm:

Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

Putket, jotka ovat pienempiä kuin 150 mm, eivat ole luotettavia.

Imusuoritus vahenee, mita kauemmas keittotasosta mennan.

Asennussuunnittelun aikana tulee ottaa huomioon myos savunpoiston suppilomuoto,jonka kallistuvuus on noin 10 - 15^

Katon esivalmistelut:

Katon tulee olla tasainen ja vaakasuora.
Varmista, etta tulpat on kiinnitety kunnolla.
Tuulettimen mukana toimitettavat tulpat sopivat betoniin ja luonnonkiveen.
Jos katto on muuta materiaalia, käytä siihen soveltuvia kiinnitystarvikkeita.

Huomio: Liesituulettimen mukana toimitetaan standardikiininitysmaterialiait. Asennuksesta vastaavan tulee varmistua siita, etta kiinnitslaitteet soveltuvia seinille ja/tai katoille.

Valmistaja ei ole vastuussa vaaränlaisesta
asennuksesta tai vaarista
kiinnitysvalineista johtuvista vahingoista.

Katso M- sarjan kuvia painoa varten. Oikeus muutoksiin teknisen kehityksen puiteissa pidatetaan.

Sahkoliitanta

Liesituulettimen saa liittaa vain märäysten mukaisesti asennettuun suojakosketinpistorasiaan.

Laite tulee asentaa niin, etta pistokkeeseen päastän.

Sahkotiedot:

Sahkotiedot loytyvat laitteen sisaoans typpikilvesta kun suodatinkehys on poistetu.

Korjaustoiden ajaksi liesituuletin on irrotettava sahkoverkosta.

Liitantajohdon pituus: 1,30 m.

Kun liitäntä on kiinteä:

Liesituulettimen liitannan saa tehdä ainoastaan paikallisen sahkolaitoksen valtuuttama sahköasentaja.

Asennuspaikassa on oltava katkaisija,jonka kosketinvali on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tallaisia katkaisijoita ovat automaattiset katkaisijat ja releet.

Jos liesituulettimen liitantajohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltolike tai huoltomies vahinkojen valttamiseksi

Tämä liesituuletin vastaa EU:n hairiönpoistomäräryksiä.

Asennus

Liesituuletin on tarkoitetu asennettavaksi keittion kattoon tai tukevaa alaslaskettuun kattorakenteseen.

Ota huomioon, etta keittotason ja liesituulettimen valillä tulee olla tilaa vahintaan 550 mm (sahkoliedet) tai 650 mm (kaasuliedet).
Huom.: Varo vahingoittamasta herkkiä teräspintoja.

Asenna tuote M-sarjassa osoitettujen kuvien mukaisesti.

Ennen ensimmäista käyttoä

Ensimmäinen käytö:

Tämä käyttoohje on tarkoitetu erimalleille.

Tästa johtuen on mahdollista, että kaikki tassä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.

Tämä liesituuletin vastaa sahkolaitteita koskevia turvallisuusohjeita.

Korjauksia saavat suorittaa vain alan ammattilaiset.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen kayttajalle suuria vaaroja.

A Alä suorita liekitystä liesituulettimen alla. Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.
Keittotason tulee aina olla keitto-tai paistoastioiden peittamä.
Liesituulettimen kaytto kiinteilla polittoaineilla (hiili, puu tai tms.) toimivien

tulisijoen ylapuolella on sallittu vain varauksin (katso asennusohje).

Jos laite on vaurioitunut, sitä ei saa ottaa käyttoön.
Liitann ja kayttoonoton saa suorittaa vain alan ammattilainen.
Tämä liesituuletin on tarkoitetu vain kotitalouskayttoön.
Käytta liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.
Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttamiseksi.
Liesituuletinta ei saa kayttä ilman rasvasuodatinta.
Ylikuumentuneet rasvat tai oljyt syttyvat helposti palamaan.

Käytä siksi öljyä tai rasvaa ruoan, esim.
ranskan perunoiden, valmistukseen vain
valvonnan alaisena.

Puhdista liesituuletin huolellisesti ennen sen ensimmäista kayttoa.
Liesituulettimen pälle ei saa asettaa esineita.
Jos liesituulettimen liitantajohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltolike tai huoltomies vahinkojen valttamiseksi.
Aa annalastenleikkia laitteella.

Laitetta ei saa kayttä ilman valvontaa sellaiset henkilöt tai alaikäiset lapset,

• jotka eivat fyvisiltä tai henkisiltä kyvyiltään siihen pysty;
• tai joilla ei ole riittavasti tietoa ja kokemusta laitteen oikeaoppiseen ja turvalliseen kayttoon.

Kaasulla toimivat keittotasot/liedet

Paloturvallisuuden, palovammojen ja laitteen vauroitumisen ehkaisemiseksi alä kayta kaikkia kaasulla toimiva keittoalueita samanaikaisesti maksimiteholla pidemmän aikaa (maks. 15 minuuttia). Kun liesituuletin on asennettu kaasulla toimivan keittotason ylapuolelle, kytke liesituuletin maksimiteholle, jos kaytatsamaikaisesti vahintaan kolmea kaasulla toimivaa keittoaluetta.

Muista, etta yli 5 Kw:n suurtehopoltin (Wok), vasta kahden kaasupolttimen tehoa.

Älä ikinä kaytä kaasulla toimivia keittoalueita ilman, etta niiden paälla on keittoastioita. Säädä liekki niin, etta se ei ylitä keittiöastioiden reunoja.

Lue huolellisesti käyttoohjeet, ennen kuin käytat uutta laitetta. Niissä on tärkeää turvallisuuteen ja käyttoön liittyvää tietao sekä laitteen hoitoohjeita.
Säilytä hyvin käytto- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

Toimintatavat

Hormilitäntäinen M-sarjan kuva.

Liesituuletin imee keittiohoyryn ja johtaa sen rasvasuodattimen laipulkoilmaan.
Rasvasuodatin keraa keittiöhöyryn rasvapitoiset aineet.
Keittiö pysyy puhtaana rasvasta ja Hajusta.

Poistoilma johdetaan ylospain ilmanvaihtohormin kautta tai suoraan ulos,ulkosein'an kautta.

Poistoilmaa ei saa johtaa toiminassa olevaan savu- tai ilmanvaiahtohormiin, jota tarvitaan niiden tiloen ilmanvirtaukseen, joihin on asennettu tulisijat.

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisaateisiä märäyksiä (esim. maakohtaisia rakentamista koskevia säädöksiä).

Mikali poistoilma johdetaan
kayttamattominä oleviin savu- tai
savukaasuhormeihin, sihen on staatava
lupa paikallisila viranomaisila.
Kun liesituuletin on hormilitantäinen ja samanaikaisesti kaytossa on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, oljy-, tai hiilämmiteinen lammityslaite tai vedenlammitin), on huolehdittava riittavastuuloilman saannista, jotta tulisija saisi tarpeeksii ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tahan päästaan, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitannöissä, tai ilmanvirtaus on järjestetty muita tekniä toimenpiteita kayttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistaan takaa raja-arvojen pysymista annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä saantö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttoa.

Jos poistoilma johdetaan ulosulkoseinan lapi, on syyta kayttata teleskooppiliitosta.

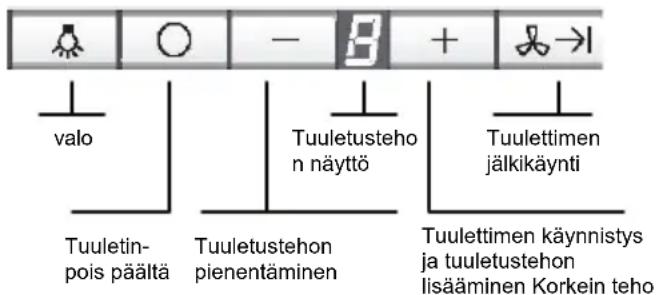

Liesituulettimen käytto

Painikkeisiin liittyvien toimintojen aktivoimiseksi naita tulee painaa kevyesti (lyhyen aikaa vahaisellva voimalla). Lian voimakas ja pitkakestoinen painaminen ei aktivo kyseisiä toimintoja.
Nain keittiöhyry poistu tehokkaimmin:
Käynistä tuuletin alkaessasi valmistaa ruokaa.
Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetetuasi ruoanvalmistuksen.

Aänimerkki

Kun painiketta painetaan, kuuluu aanimerkki toiminnon vahvistukseksi.

Tuulettinen käynistys

Paina painiketta +.

Tuuletustehon valinta

Paina painiketta ^+ Tuuletin kytkeytyy seuraavaksi suuremmalle teholle.
Paina painiketta-. Tuuletin kytkeytyy edellä pienemmälte teholle.

Tuulettimen kytkeminen toiminnasta

Paina painiketta O.
Näytö O sammuu hetken kuluttua.
Tai:

Paina painiketta - niin usein, etta tuuletin kytkeytyy pois paalta. Nayttou sammu hetken paastra.

Korkein teho:

Tuuletin toimii talloin maksimiteholla. Tata tuuletustehoa tarvitaan vain lyhyen aikaa.

Paina painiketta ^+ niin usein,ettanaytolle syttyy P.
Jos et kytke korkeinta tehoa poispäältä kasin, niin tuuletin kytkeytyy 10 minuutin kuluttua automaattisesti holle

Tuulettimen jalkikaynti

Paina painiketta

Tuuletin käy 10 minuuttia teholla i, näytöllä vilkkuu samalla piste. Sen jälkeen tuuletin kytkeytyy automaattisesti pois pälta.

Valaistus

Voit käytävalaisinta milloin tahansa, myos silloin kun tuuletin ei ole toiminnassa.

Kaukosäedin

Valmistaja huolehtii
kaukosaatimen ohjelmoinnista.
Jos kaukosaatin ei ohjaa
liestituulettinen yhteydessä
olevia moottoria ja valoja,
noudata seuraavia toimenpiteita.

Kaukosäätimen ohjelmointi

Paina kaukosaatimen ^ 十 + ^ 一 -painiketta, pidaa sita painettuna ja kaynnista sitten liesituuletin; suoritetun tunnistamisen vahvistus on pitka aanimerkki. Jos aanimerkkiä ei kuulu 30 sekunnin kuluessa,toista toimenpiteet.

Kaukosaatimen toiminnot

+,-, merkinnöillä ja valolla on samat toiminnot kuin kaukosaatimellä. | | -painikkeen tarkoitus on sama kuin tuulettimen jalkikaytto -painikkeen.

Aikavalitoiminto

Tämän laitteen erityispiirre on aikavälitoiminto, Jonka ansiosta tuuletus käynnistyy 10 minuutin ajaksi joka tunti näytössä nakyvän vilkkuvan nopeuden mukaisesti.

Tämä toiminto voidaan aktivoida ohjaimen tai kaukosaaṭimen avulla.

Aikavälin aktivointi ohjaimella:

paina samanaikaisesti painikkeita 0 ja + ja päästä ne irti: näytöllä nakyy numero 1;
kun painat painiketta +, näytölle tuleen nakyviin seuraava sarja tuulettimen nopeuksiin liittyen: 2 3 1 2 ...;
paina samanaikaisesti painikkeita 0 ja + vahvistaaksesi nopeuden, jolla tuulettimen tulee toimia aikavalitoiminnolla.

Aikavälin aktivointi kaukosaätimella:

paina painiketta: valaistu osoitin nayttaa nopeuden 1;
painamalla painiketta ^+ ,valaistu osoitin nayttta tuulettimen nopeudet sarjassa 2 3 1 2 ...
paina painiketta vahvistaaksesi nopeuden, jolla tuulettimen tulee toimia aikavalitoiminnolla.

Jos ohjelmoinivaiheessa näytettyä
aikavälitoiminta ei vahvisteta muutamansekunnin kuluessa, aikaväliohjelmoinnista pointuaan.

Painamalla mitä tahansa painiketta, valopainiketta lukuunottamatta, aikavalitoiminto kytketaan bois paälta.

Kaukosaadin on paristokayttoinen. Kun paristo loppuu, seuraavat toimenpiteet tulee suorittaa:

1. Ruuvaa irti takana olevat kaksi ruuvia jo poista kansi.

2. Poista paristo ja vaihda se uuteen sananlaiseen.

3. Sulje kansi uudelleen ja ruuvaa ruuvit kiinni.

Noudata maakohtaisia standardeja tyhjen paristojen havittamiseksi.

Suodattimet ja huolto

Rasvasuodatin:

Keittiöhöyryn rasvaisten ososten keräämseen käytetän metallisia raspvansuodattimia.

Suodattimet ovat sytymatonta materiaalia.

Huom.:

Syttymisvaara kasvaa, kun rasva kyllastaa suodatinta; liesituulettimen toiminta saattaa talloin heikentya.

Tärkeä:

Kun puhdistat metalliset
rasvansuodattimet ajoissa, vältyt
palovaaralta, jonka friteeraamisen tai
voimakkaan paistamisen yhteydessä
syntyvä kuumuus voi aiheuttaa.

Kyllastysanteen naytto:

Kun rasvasuodatin on kyllastynyt, naytto syttyj ja kuuluu merkkiäani.

Kun kytek tuulettimen pois toiminnasta, kytkeytyy myös merkkiaäni pois pälta.

Pesarasvasuodattimet viimeistaan nyt.

Metallisten rasvasuodatinten puhdistus:

Puhdista metallinen rasvasuodatin normaalikaytossa (1-2 tuntia paivass) kerran kuukaudessa.
Voit pestä suodattimen astianpesukoneessa. Suodattinen vär saattaa tällöin hieman muuttua.

Tärkeää:

erittäin likaisia rasvasuodattimia ei
saa pestä yhdessä astioiden kanssa.

Kun puhdistat rasvasuodattimen kasin, anna sen ensin liota muutamant tunnin kuumassa pesuliuoksessa. Alä kayta voimakkaita, happamia tai emaksiä pesuaineita. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valuua kuivaksi.

Metallisten rasvasuodattimien irrotus ja kiinnitys:

Huom.: varmista, etta lamput on kytketty pois pälta ja jäahtyneet.

1. Noudata M-sarjan kuvissa osoitettuja vaiheita.
2. Paina rasvasuodattimien kahvat alas ja kännä rasvasuodattimet pois paikoiltaan.
3. Puhdistarasvasuodattimet.

4. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

5. Poista naytto

Paina 2 x peräkkain O.
Äänimerkki kuuluu ja symboli
pointuu naytosta.

Puhdistus ja hoito

Irrrota liesituuletin sahköverkosta joko vetämllä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

A Alä puhdista liesituuletinta hankaavilla sienillā tai hiekka-, sooda-, happo- tai kloridipitoisilla puhdistusaineilla!

Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella.
Alā raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.
Puhdista rasvasuodattimien puhdistuksen yhteydessa puhdistettavissa olevat osat niihin kertyneestä liasta.

Nain ehkäistaan sytymisvaara ja toiminta pysyy parhaana mahdollisena.

Huom!. ala puhdista muovipintoja alkoholilla (sprill), nihin voi jaddahimmeita laikkia. Varo! Huolehdi keittion riittavastatuuletuksesta, ei avotulta.
Puhdista ohjauspainikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeallkostealla liinalla. Alapuhdista ohjauspainikkeita ruostumattoman teraksen puhdistusaineilla.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka eihankaa.
Puhdista vain hiontasuunnassa.

Alumiini- ja muovipinnat sekä maalatut pinnat:

Alä kaytä kuivia pyyhinliinoja.
Käytä mietoa ikkunanpesuainetta.
Alä kayta syövytäviä, happo-tai emäspitoisia puhdistusaineita.

Huomioi oheisssa huoltovihkosesa olevat takuumääräykset.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sahkoverkosta vetamalla verkkopistoke pistorasiasta tai irrottamalla sulake.
   Halogeenilamput tulevat hyvin kuumiki toiminnan aikana. Vaikka lamput on kytketty pois pälta, kestäa jonkin

aikaa ennenkuin ne jäahtyvat - varo ettet polta itseasi.

1. Noudata L-sarjan kuvissa osoitettuja vaiheita lamppujen vaihtamiseksi.
2. Vaihda rikki mennyt lamppu uudella, sananlaisella lampulla.
3. Kytke virta taas paallee laittamalla verkkopistoke pistorasiaan tai kiinnittamalla sulake.

Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Häiriö

Kun näytölle ilmestyy ai :

Katso kappale "Suodattimet ja huolto".

Kun liesituuletin ei toimi:

Katkaise liesituulettimeen tuleva virta noin 1 minuutiksi irrottamalla verkkopistoke pistorasiasta tai kytkemallä varmuuskatkaisin pois pälta. Kytke sitten uudelleen.

Jos valot jävät palamaan himmeästi kun liesituuletin on valmiustilassa, kännä syöttöpistoke (kännä vaihe neutraaliin).

Häirion sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi seuraavat tiedot:

E-Nr. FD

Merkitse kyseiset tiedot ylläoleviin ruutuihin. Tiedot loydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritä on irrotetu.

Liesituulettimien valmistaja ei ole vastuussa putkiosuuden suunnittelusta ja suorituksesta aiheutuvista reklamaatioista.
