BRUKSANVISNING LF959RA50B SIEMENS

Instruktioner für installation och användning

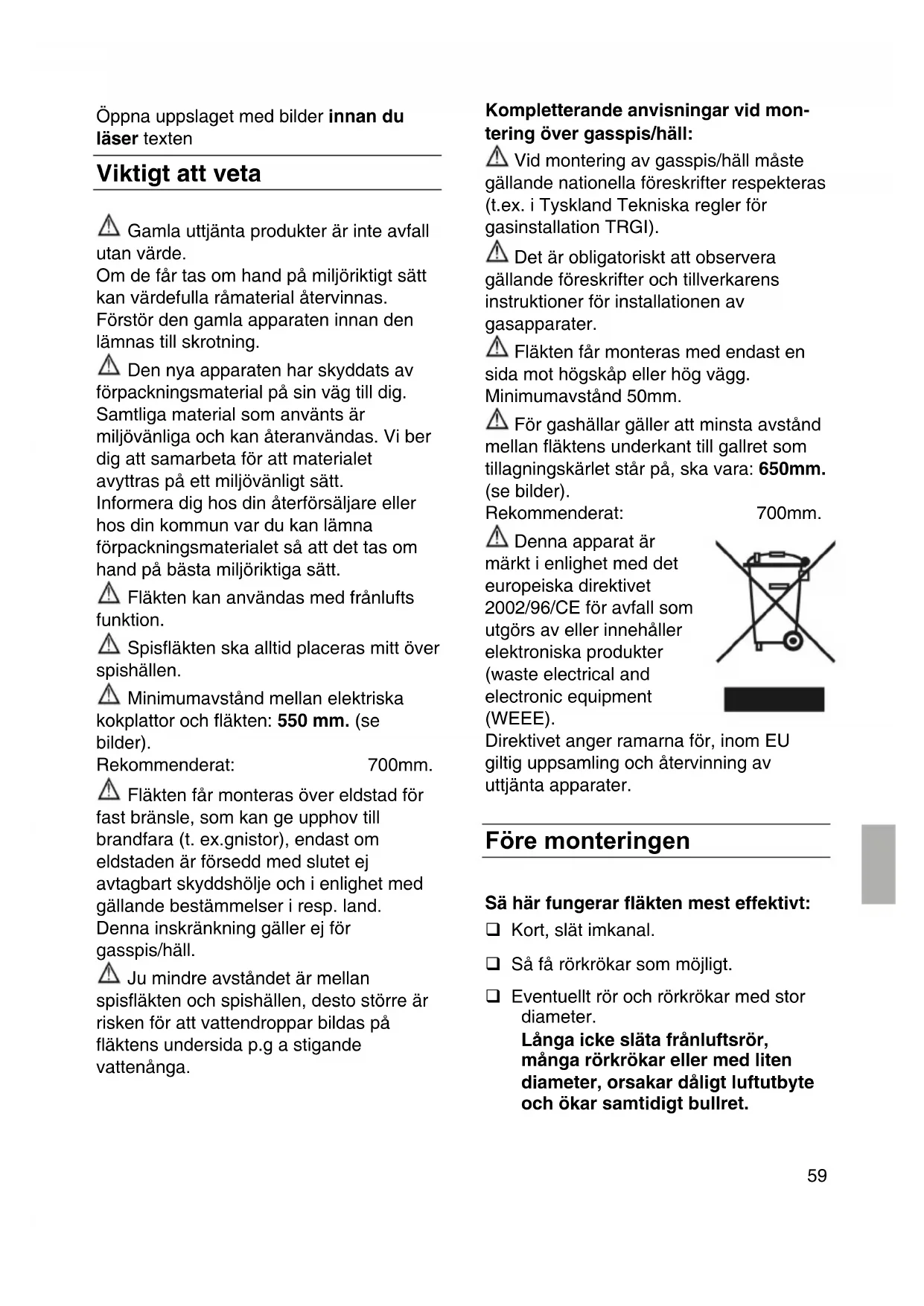

Öppna uppslaget med Bilder innan du laser texten

Viktigt att veta

Gamla uttjantaprodukter ar inte avfallutanvarde.

Om de fár tas om hand på miljörktigt satt kan vardefulla rámaterial átervinnas.

Förstör den gamla apparaten innan den lamnas till skrotning.

Dennya apparaten har skyddats av forpackningsmaterial pa sin vag till dig.

Samtiga material som anvnts ar miljovänlga och kan ateranvandas. Vi ber dig att samarbeta for att materialet avyttras på ett miljovänligt satt.

Informera dig hos din Återförsäljare eller hos dinCOMMUN var du kan lamna forpackningsmaterialalet sa att det tas om hand på basta miljörktiga satt.

Fläkten kan användas med frånlufts Funktion.
Spisfläkten ske alltid placeras mitt over spishallen.
Minimumavstand mellan elektriska kokplattor och flakten: 550 mm. (se Bilder).

Fläkten fär monteras over eldstad for fast bränsole, som kan ge upphov till brandfara (t. ex.gnistor), endast om eldstaden ar forsedd med slut et ej avtagbart skyddshölje och i enlighet med gällande bestämelsei resp. land. Denna inskränkning gäller ej for gasspis/hall.
Juindre avstandet ar mellan spisflakten och spishallen,esto storre ar risken for att vattendroppar bildas pa flaktens undersida p.g a stigande vattenanga.

Komplettterande anvisningar vid montering over gasspis/häll:

Vid montering av gasspis/hall maste gallande nationella foreskrifter respekteras (t.ex. i Tyskland Tekniska regler for gasinstallation TRGI).
Det ar obligatoriskt att observera gällande foreskrifter och tillverkarens instruktioner for installationen av gasapparater.
Fläkten fär monteras med endast en sida mot högskap aller hög vagg. Minimumavstand 50mm.
For gashallar galler att minsta avstand mellan flaktens underkant till gallret som tillagningskarlet star pa, sca vara: 650mm. (se Bilder).

Rekommenderat:

700mm.

Denna apparat ar** märkt i enlighet med det europeiska direktivet 2002/96/CE für avfall som utgörs av ellr innehäller elektroniskaprodukter (waste electrical and electronic equipment (WEEE).

Direktivet anger ramarna for, inom EU giltig uppsamling och atervinning av uttjanta apparater.

Färe monteringen

Sähär fungerar fläkten mest effektiv:

Kort, slat imkanal.
Sà fá rörkrökar som möjligt.
Eventuellt rör och rörkrökar med stor diameter.

Långa iced släta fränluftsrör,
mångarörkrökar eller med litendiameter,orsakar dāligt luftutbyte
och ökar samtidigt bullret.

Runda rör, vi reckommender en intern diameter på 150 mm.
Kvadratiska kanaler maste ha ett internt tvarsnitt som motsvarar de runda rorens diameter. Inga betydande avvikelser farnoreligga. 150 mm ca. 177~cm^2
I handelse av olika rordiameter: Satt in tätningslister.
Vid fränlufts Funktion: Sörj für tillräcklig lufttillforsel.

Anslutning franluftsslang 0 150 mm:

Fast roret direkt i kanalhysan.

Rör med diameter under 150 mm, är inte pälitiga.

Större avstand till spishällen fösärmar uppsugningen. Vid forberedelsen for monteringen, räknä även med den stigande rökens trattform med lutning på ungefär 10 - 15^

Förberedelsej taket:

Taket maste vara jämnt och vagratt.
Kontrollera att pluggarna sitter ordentlich fast.
De bifogade pluggarna ar lampliga for betong och natursten.
Vid tak i annat material, ska lampliga fcastanordningar for typen av material anvandas.

Varning: Fläkten ar utrustad med fästningsmaterial av standard typ. Den som ut För installationen måste försakra sig att fästningsanordningarna ar lámpliga for de existerande vaggarna och/eller taket. Tillverkaren avsager sig allt ansvar for skador som har sitt upphov ur felaktig installation erler användning av ej lámpliga fästanordningar.

För vikten hänvisas till Bilder, série M. Med reservation für konstruktionns modifieringar beroende på teknik utveckling.

Elektrisk anslutning

Spisfläkten fär endast anslutas till att jordat vagguttag, som ar installerat enligt gällande bestammelser.

Apparaten skara vara installerad pa sa satt att stickkontakten ar tillganglig.

Elektriska data:

Uppgiftema finns på typskylten. Typskylten syns inuti fläkten om du tar ut filtrramen.

For reparationer Gor alltid spisflakten strmlos.

Om fast anslutning kravs:

Anslutningen av spisfläkten fãr hursomhelst utforas endast av elektriker, auktoriserad av det behöriga foretaget for eldistribution.

Anlaggningen maste vara forsedd med franskiljare. Som franskiljare raknas strombrytare med en oppning pa over 3 mm mellan kontakterna och med enpolig brytning. Dit hör automatiska brytare och relä.

Om anslutningskabeln tillenna apparat skadas maste den ersattas av tillverkaren, hans kundtjanst aller annan fackman for att undvika fara.

Denna spisflakt overensstämmer med EG bestammelserna for avskärming mot radiostörningar.

Montering

Den frihängande fläkten für köksö

forutser takmontering i ett kok eller vid ett motstandskraftigt hangtak.

Observera ett minimumavstand mellanspishallen och flakten pa 550~mm for

elektrisk spishall, och pa 650 mm for gasspis/hall.

Varning: skada inte de ömtäliga ytorna i rostfritt stål.

Färe fürsta användningen

Första användning:

Denna bruksanvisning galler for flera olika varianter av apparaten.

Det ar dafür möjigt att har finns beskrivningar av enstaka detaljer av utrustingen som inte avser just din apparat.

Denna koksflakt overensstammer med gallande sakerhetsforeskrifter.

Reparationer som inte utförts på att sakkunnigt satt kan innebära stor fara for användaren.

Flambera inte under koksfläkten.

Fettfiltren kan ta eld om de nås av flammorna.

Köksfläkten fär bara under vissa omständigheter installereras over eldstad som drives med fast bränse (kol, trå och liknande) (se kapitlet "Instruktioner for monteringen").

Apparaten fär inte användas om den ar skadad.

Anslutning och idrifttagning fár utforas endast av en tekniker.

Denna koksflakt ar avsedd endast for normal hushhallsanvandning.

Anvand aldrig flaktenutan iskruvade lampor.
Uttjanta lampor bör ersättas omedelbart, for att undvika att overbelasta de övriga lamporna.
Anvand aldrig koksflaktenutan fettfilter.
Overhettat fett och matolja kan latt sjalvantandas.

Häll dārfor alltid arbetsplatsen under uppsyn vid tillagning av maträttmer med fett erler olja, t.ex pommes frites.

Rengör fläkten noggrant före Första användningen.
Placera inte foremål på köksfläkten.
Om anslutningskabeln tillenna apparat skadas maste den ersattas av tillverkaren, hans kundtjanst aller annan fackman for att undvika fara.
Låt inte barn leka med apparaten.

Barn och vuxna fär inte använda apparaten utan uppsikt om:

• de inte klarar användningen fysiskt, sensoriskt eller mentalalt;
• de inte har kännedor om eller erfarenhet av korrekt och saker användning av apparaten.

Gashällar/Gasspisar

Använd inte alla gasplattorna samtidigt under en langre tid (max 15 minutes) i högsta lage, aftersom detta medfor risk for brännskador om man råkar röra vid flaktens hölje, eller risk För skador pa flakten. Vid användning av flakten over en gashäll med tre eller flera gasplattor pâslagna samtidigt, sca flakten ställas pa max. lage.

Observera att en stor brännare med en effekt som overstiger 5 Kw (Wok) motvarar två gasbrännare.

Använd aldrig en gashällutan at tacka lögorna med kokkarl. Reglera lagan sa att den inte gärutanfor kokkarlets botten.

Lås noggrant bruksanvisningen innan apparaten används for Första gangen. Bruksanvisningen innehäller viktig information angäende din sakerhet, och även for användning och skötsel av apparaten.
Ta vara på bra克斯-och monteringsanvisningen at den som eventuellt tar over apparaten after dig.

Funktionssatt

Flakten suger upp matoset som leds ut i det fria via fetffiltret.
Fettfiltret binder de bestandsdelar av matoset som innehaller fett.
Koket blir paa sa satt helt fritt fran fett och os.

Fränluften leds uppåt, genom en ventilationstrumma, aller direkt ut i den fria luften genom yttervöggen.

Det ar forbjudet att leda franluften till en fungerande skorsten for rok aller en skorsten for gasutslapp erler till en ventilationstrumma som nyttjas for luftutslapp fran lokaler dar eldstader finns installerade.

For fränluft, maste gällande administrativa och lagenliga foreskrifter (t. ex nationella byggnadsforeskrifter) följas.

I handllese av franluft via ej fungerande skorstenar for rok eller skorstenar for gasutslapp, maste man begara tillstand fran behöriga myndigheter

Om fläkten används med fränluftsfunktion, med samtidig användning av Förbrännning som ar

beroende av skorstenen (som t.ex gasolje-eller koluppvarmning, varmvattenberedare), maste det finnas tillrackligt med forbranningsluft, for varje ugn.

En riskFri Funktion ar möjlig om i eldstadens installationslokal undertrycket inte overstiger 4 Pa (0,04 mbar).

Detta kan man uppnå om Förbränningsluften leds genom öppninger som inte går att stänga t.ex. i dorrar och i fönster och i kombination med vaggbox for tilluft/frånluft eller med andra tekiska loosninger som ömsesidigt samverkande etc.

Om inte tillräckligt med tilluft tillfors, foreligger risk För förgiftning eftersom rökgaskommen tillbaka in i rummet.

Enbart en vaggbox for tilluft och fränluft ar inte tillräckligt for att garantera att vardenahamnar inom tillatna gränser.

Observera: Vid berakningen maste man alltid utgå ifràn hela bostadens ventilation. Denna regel gäller inte För spisar, t.ex gashällar och gasspisar.

Om fränluften leds via yttervöggen, bör man använda en teleskopisk vaggbox.

Så anecdotes köksfläkten

For att aktivera knapparnas Funktioner, ar det nodvändigt att trycka latt på dessa (lite kraft bara forett ögonblick). Overdrivet hards erler langdragna tryck aktiverar inte de relativa Funktionerna.
For att pa mest effektift satt avlagsna matos.
Satt pa koksflakten vid matlagningens borjan.
Stang av koksflakten
Inte forranagra minutes after
avslutad matlagning.

Ljusignal

Ett tryck på en tangent bekräftas med en ljudsignal.

Start

Tryck pa tangenten +.

Ställ in önskad flåkthastighet

Tryck pa tangenten+. Flakthastigheten okar med en grad.
Tryck pa tangenten - Flakthastigheten minskar med en grad.

Stopp

Tryck pa tangenten O. Efter en kort stund slocknar teckenrutan. Eller
Tryck upprepade ganger pa tangenten - tills flakten stangs av. Efter en kort stund slocknar i teckenrutan.

Intensivlage:

I intensivåget arbetar fläkten på högsta effekt. Detta lage behövs endast under en kort tid.
Tryck upprepade ganger pa tangenten ^+ tills det star P i teckenrutan.
Omduinte manuellt stanger av intensivlagetkommen flakten automatiskt after 10 minuter att koppla ned till hastighet

Stopp med afterslap

Tryck pa tangenten. Under 10 minut erbetar nu flakten i hastighet I, I tecken rutan blinkar en

punkt. Därefter stängs fläkten automatiskt av.

Belysning

Belysningen kan anvandas även nar fläkten ar avständ.

Fjarrkontroll

Programmeringen av fjarrkontrollen utfors av tillverkaren. Om fjarrkontrollen inte kontrollerar motor och belysning i flaktens narhet, utfor foljande procedur.

Tryck och häll intryckt tangenten "+" på fjärrkontrollen och satt sedan på fläkten; for att bekräfta utförd avkänning utlöses en lang ljudsignal. Upprepa proceduren om ingen ljudsignal hör inom 30 sekunder.

Tangenterna ^+ , -, och belysning har.
samma Funktioner som flaktens
kontrolltangenter.

Tangenten |har somma Funktion som tangenten for afterslap.

Intervalfunktion

En speciell egenskap forenna apparatus, ar intervall fonctionen som bestar i automatisk aktivering av flakten 10 minutes varje timme vid hastigheten som visas blinkande pa displayen.

Denna Funktion kan aktiveras bade direkt på flakten och med fjärrkontrollen.

Aktivering av intervallfunktion pa flakten:

Tryck samtidigt på tangenterna O och + och slapp sedan tangenterna: displayenkommen att visa 1;
Genom att trycka på tangenten +,kommen displayen att visa följande

sekvens for flaktens hastigheter 2 3 1 2

Tryck samtidigt på tangenterna O och +for att bekräfta vid vilken hastighet fläkten skafungera vid intervallfunktionen.

Aktivering av intervallfunktion med fjarrkontroll:

Tryck pa tangenten indikatorlampan kommer att visa hastighet 1;
Genom att trycka på tangenten +,kommen indicatorlampan att visafoljande sekvens for flaktenshastigheter 2 3 1 2
Tryck på tangenten for att bekräfta vid vilken hastighet fläkten skafungera vid intervallfunktionen.

Om den visade intervallfunktionen inte bekräftas inom ett fátal sekunder, vid programmeringsfasen,kommen man att lamna programmeringslaget for intervallfunktionen.

Genom att trycka på vilken tangent som helst, med undantag for belysningstangenten,kommen intervallfunktionen att avaktiveras.

Fjarrkontrollen ar batteridriven. Nar batteriet ar uttjant ske du:

1. Skruva av de två skruvarna på baksidan och avlågsna locket.
2. Ta ut batteriet och ersatta det med ett nytt, med sama egenskaper.
3. Stanga locket och skruva fast skruvarna igen.

Följ nationella lagar for nedsmältning av uttjanta batterier.

Filter och underhäll

Fettfilter:

Metallfettfiltret binder de bestandsdelar i matoset som innehaller fett.

Filtermattorna bestar av obrbart material.

Varning:

Allt eftersom filtret fylls med fetthaltiga amnen, okar risken for antandning.

Dessutom paverkas flaktens sugeffekt negativt.

Viktigt:

Genom att omedelbart rengora metallfettfritt forebyggs brandrisken som kan orsakas av värmeansamlingen i samband med fritering aller stekning.

Ljus-och ljudsignal nar filtret behöver rengöras:

När fettftilrena ar fulla, tänds ljussignalen och en ljudsignal utlöses.

Genom att stanga av flakten disaktiveras ljudsignalen.

Rengör genast filtren.

Vid normal användning (1-2 timmar om denen) ska metallfettftiltre na rengöras en gang i帽子en.
Filtren kan rengöras i diskmaskin. Vid tvatten kan metallen missfargas nagot.

Viktigt:

Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med porslin.

Vid handdisk: låt filtren ligga i blö t i hett diskvatten i flera timmar. Använd inte frätande, syrupabaserade eller alkalina rengöringsmedel. Borsta

sedan filtrena och skölj ordentligt med rent vatten och låt dropptorka.

Ta ut/satta tillbaka metallfettfiltren:

Varning: Lamporna maste vara släckta och kalla.

1. Folj faserna som anges på bilderna serie M.
2. Tryck fettfiltrrenas läsbyglar nedat, fäll ned dem och avlågsna filtrrena.
3. Rengör fettfiltrena.

4. Satt tillbaka fettfiltrrena.

5. Radera indikatorn

Tryck 2 ganger i foljd pa tangenten O. En ljudsignal hors och indikatorn slocknar.

Rengöring och unterhäll

Gör köksfläkten strömlös genom att dra ut anslutningskabeln eller genom att skruva ur sakringen.

Rengör inte fläkten med hårdasvampar eller rengöringsprodukter sominnehäller sand, soda, syra eller klorid!

Använd varmt vatten med diskmedel erlerett milt fonsterrendgöringsmedel.
Skrapa inte bort smuts som fastnatutan blot upp det med en fuktig trasa.
Rengör även de delar av fläkten som dukommen at i samband med rengöringen av fettifren. Därigenom forebygger du risken for bränder och garantarar fläktens optimala Funktion.
- Observera: använd inte alcoholsprit) på plastytor aftersom detta kange upphov till matta fläckar.
Varning! Ventilera koket ordentlich.
Använd inte öppna lågor.

Rengör tangenterna endast med milt diskmedel upplost i vatten, med en mjuk fuktig trasa.
Använd aldrig rengöringsmedel for rostfritt stål, på tangenterna.

Ytor i rostfritt stål:

Användett milt rengöringsmedel utan repande effekt,avsettfor rostfritt stål.
Gnid endast i slipriktningen.

Ytor av aluminium och plast, lackerade ytor:

Anvand inte tortr torkduk.
Användett milt fonsterrendgöringsmedel.
Anvand inte fratande, syrabaserade.
eller alkalina rengoringsmedel.

Läs garantibestämmelserna i det bifogade skötselhättet.

Byte av lampor

1. Stäng av fläkten och dra ut anslutningskabeln aller skruva ur sakringen.
   Halogenlamporna blir mycket heta när de lyser. Det finns risk for brännskador även flera minuter after att de släcks.
2. Folj faserna som anges i série L for utbyte av lamporna.
3. Byt ut den defekta lampan med en ny lampa med sama egenskaper.
4. Aterställ strömtilförseln genom att på nytt ansluta kabeln eller skruva i sökringen.

Obs.: om belysningen inte fungerar, kontrollera att du satt fast lamporna på ratt satt.

Fel

Om displayen visar eller E

Se kapitlet "Filter och underhäll".

Om köksfläkten inte fungerar:

Gör köksfläkten strömös für ungefär 1 minut genom att dra ut anslutningskabeln eller genom att avaktivera sakerhetsbrytaren. Anslut sedan på nytt.

Om lamporna forblir svagt tanda nar flakten ar i stand-by, omvänd anslutningskontakten (omvänd fas med neutral).

Vid behov av forklaringar aller vid fel, kontakta kundtjanst. (se listen for serviceverkstader).

Uppge foljande uppgifter vid kontakt med serviceverkstad:

E-Nr. FD

Fyll i dessa uppgifter i ovanstående ruta. Uppgfterna finns på apparatens typskylt som blir synlig after att ha avlågsnat filtrramen inuti köksfläkten.

Tillverkaren av köksfläktarna atar sig inget ansvar for reklamationer som kan hänforas till hur rördragningen har planerats och utförts.

När man trykker på en knapp vil et akustisk signal bekrefte handlingen.

Slå på ventilatoren

Trykk pa+knappen.

Still inn onsket avtrekksgrad.

Belysningen kan alltid brukes, ogsa när ventilatoren er avslätt.

Fjernkontroll

Fjernkontrollen gär på batteri. När batteriet er dōdt má man;

När ventilatoren slukkes, slukker och signalet.

Så er det på Höhe tid at rengore fedtfilttrene.

Rengoring af metal-fedtfiltrene:
