GEBRUIKSAANWIJZING LF959RA50B SIEMENS

Montagevoorschrift en het Gebruiksaanwijzing

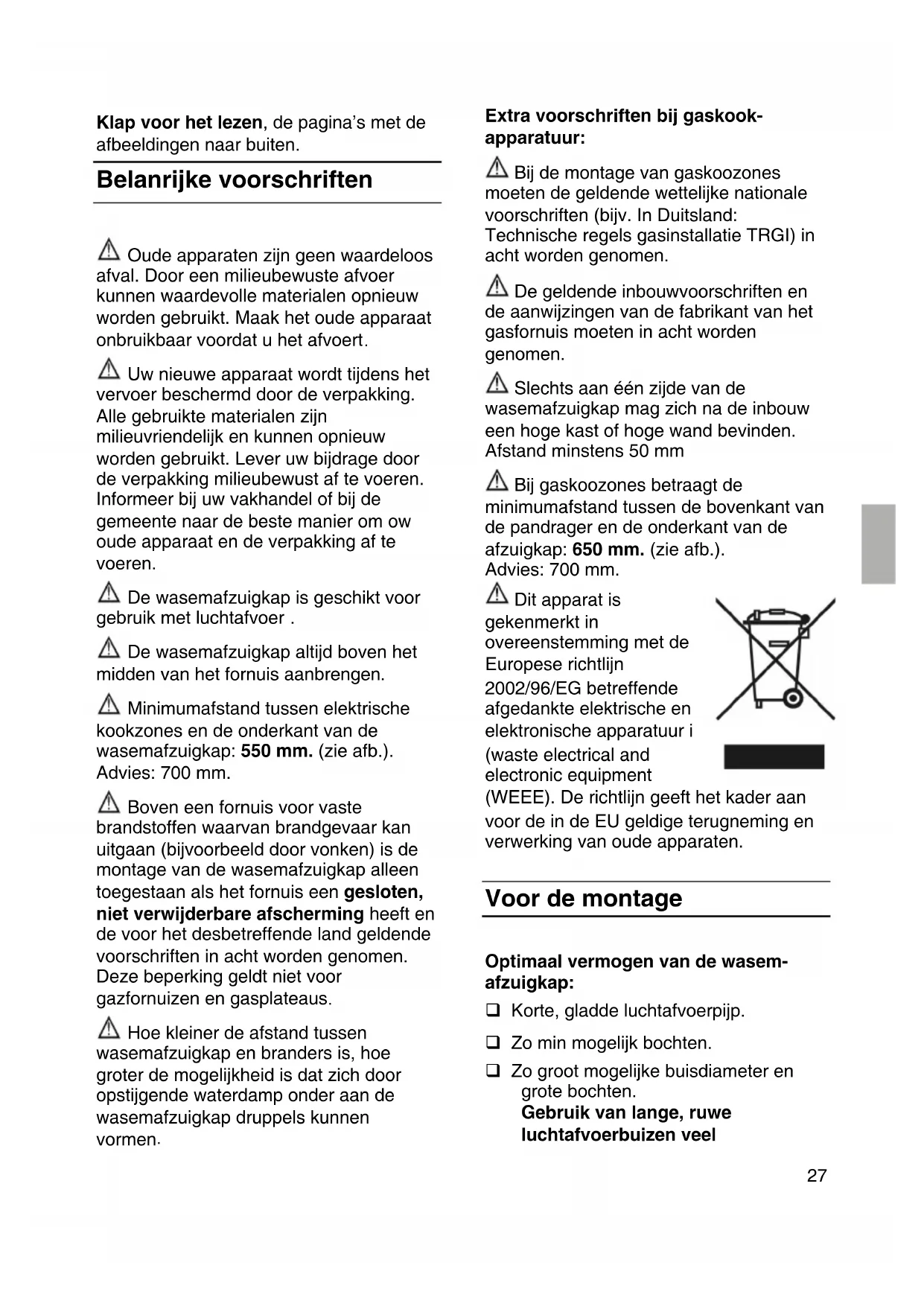

Klap voor het lezen, de pagina's met de afbeeldingen maar buiten.

Belanjekte voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer{kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw neue apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en+kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente maar de beste manier om ow oude apparaat en de verpakking af te voeren.
De wasemafzuiigkap is geschikt voor gebruik met luchtafvoer.
De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm. (zie afb.). Advies: 700 mm.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt Niet voor gazformuizen en gasplateaus.
Hoe kleiner de afstand:tussen wasemafzuigkap en branders is,hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels konnen vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskoozones要去en de geldende wettelijke nationalevoorschriften (bijv. In Duitsland:Technische regels gasinstallatie TRGI) inacht worden genomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en inucht worden genomen.
Slechts aan een zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm
Bij gaskoozones betraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap:650 mm.(zie afb.). Advies:700 mm.
Dit apparatus is
gekenmerkt in
overeenstemming met de
Europese richtlijn
2002/96/EG betreffende
afgedankte elektrische en
elektronische apparatuur i
(waste electrical and
electronic equipment

(WEEE). De richtlij geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Voor de montage

Optimaal vermogen van de wasemafzuigkap:

Korte, gladde luchtafvoerpijp.
Zo min möglich bochten.
Zo groot möglichke buisdiameter en
grote bochten.
Gebruik van lange, ruwe
luchtafvoerbuizen veel

buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

• Ronde buizen:, wij adviseren een inwendige diameter van 150 mm.
  Platte kanalen要去en een gewiekwaardige inwendige diameter alsronde buizen hebben. Ze dienengeen scherpe bochten te hebben. 0150mm ca. 177cm^2
  Bij afwijkende buisdiameters: dichtstrips gebruiken.
  Bij gelebruik van de wasemafzuigkap met luchtafvoer要去 voldoende luchttoevoer worden gezorgd.

Aansluiting luchtafvoerpijp 0 150 mm:

Luchtafvoerpijprechtstreeks aan deluchtaansluiting bevestigen. Luchtavoerleidingen meet eendiameter kleiner dan 150 zichn nichttoegestaan.

Als de afstand tot de kookplaat groter wordt, dan daalt de afzuigcapaciteit van de afzuigkap.

Attentie: bij de planning van de ophanging rekening houden met het opstijgen van de kookdampen in trechternvorm met een afbuiging van ca 10^ tot 15^ .

Vorbereiden van het plafond.

Het plafond moet vlak enrecht zichn.
De pluggen moeten stevig vastzitten.
De meegeleverde pluggen zich geschickt voor beton en natureursteen.
Bijanderplafondmaterialmoetenaarvoor geschiktebevestigingsmiddelen worden gebruikt.
Attentie: de schouwkap word met standaard bevestigsgelementen geleverd. De monteur dient zich ervan te verzekeren, dat de bevestigsgelementen voor het aanwezige plafond geschikt zijn.

Voor schade die verband hebben met onjuiste installmentie en/of het gebruik van ongeschichte bevestigingselementen zich wij Niet aansprakelijk.

Voor het gewicht zie afbeelding M Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.

Elektrische aansluiting

De wasemafzuigkaap mag alleen worden aangesloten aan een volgens de voorschriften geinstalleerd, geaard stopcontact.

Het geaarde stopcontact indien moegelijk vlak darüber de schoorsteenafschemming op het plafond aanbrengen.

Elektrische gegevens:

Staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenommen.

Bij reparations moet de

wasemafzuigkap altijd stroomloos worden gemaakt.

Lenght van de aansluitkabel: 1,3 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluidend dooreen erkende installateur worden aangesloten.

In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vaneer dan 3mm en uitschakeling met alle pollen.

Daar bij horen aardlekschakelaars en veiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigt raakt, moet deze worden verrangen door de klantenservice van de fabrikant of door een

gekwalificeerdvakman,omgevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Inbouwen

De Plafond- wasemafzuigkap is bedoeld voor montage op een keukenplafond of op een stevig verlaagd plafond

Zorg bij elektrische kookzones voor en minimumafstand van 550 mm en bij gaskookzones voor een minimumafstand van 650 mmCUSen de kookzone en de afzuigkap.
Attentie: Het gevoelige roestvrijstalen oppervlak Niet beschadigen.

Voor het inbouwen van de afzuigkap zich afbeelding M.

Voor het eers gebruik

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillendeuitvoeringen van het apparaat. Het is möglichdater een aantal kenmerken worden beschreiben die nicht van toepassing zich op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften. Reparaties mogen uitsluitend worden uitgevoerd door een vakman. Door ondeskundige reparations konnen aanzienlijke bevaren voor de gebruiker ontstaan.

! Brandgevaar bij het vetfilter door opstijgende vlammen.

De kookzones要去n altijd bedekt...,
Boven een fornuis voor vaste brandstoffen (steenkool, hout, e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).
Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming mogen alleen door een vakman wordenuitgevoerd.
Deze afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
De afzuigkap voor het eerste gebruik zorgvuldig reinigen.
Geen voorwerpen ob de afzuigkap zetten.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Geen voorwerpen op de afuzuigkap zetten,

Laat kinderen nicht met het apparaat spelen.

Volwassenen en kinderen mogen het apparaat nooit zonder toezicht in gebruik nemen:

• wonneer zich lichamelijk, zintuiglijk of mentalniet in staat়;
• of bij gebrek aan kennis en ervaring om het apparaat op een juiste en veilige wijze te bedieren.

Gaskookplaten/gasfornuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Denk eraan dat een große brander meteer dan 5 Kw (WOK) overeenkomt met het vermogen van twee gasbranders.

Vlammen van gaskookapparatuur
moeten algijd met een pan zich afgedekt.
Regel de vlam zodanig dat hij nicht buiten de panbodem uitkomt.

Lees de gebruiksanaanjizing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw verilgheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruikaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

Gebruiksmogelijkheden

Gebruik met luchtafvoer (zie afbeelding M).

De ventilator van de afzuigkap zuigt de keukenwasm aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
De keuken blijft in grote mate vrij van vet en reuk.

De afvoerlucht worden via een afvoerschachtaar boven ofrechtstreeks door de buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook - of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties�n opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook-of afvoergasschoornsteen moet de toestemming van de bevoegde instantie worden vergreten.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkkertijd schoorsteenafhankelijke stock-installations worden gebrukt (zoals gas, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de vebranding.

Gebuik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie Niet worden overschreten.

Dit kan men bereiken wanner er door nicht -afsluitbare openingen, bijv. in deuren,

ramen en d.m.v. luchtaanvoer/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals, wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lustt worden aangevoert, bestaat er vergiftingingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beordeling moet algid de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet goegepast.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muurkast worden gebruikt.

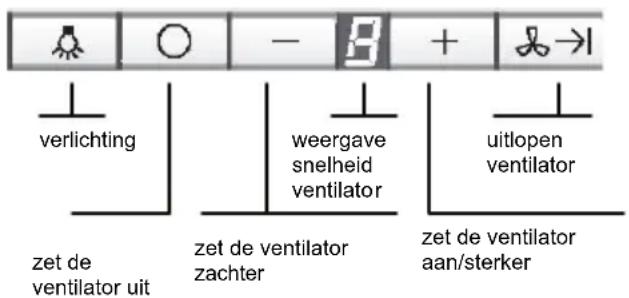

Bedienen van dewasemafzuigkap

Om de functies te activeren, hoeft men allen de toetsen kort aan te raken. Wanner de toetsen te lang worden ingedrukt, worden er geen functie geactiveerd.
De keukenwasem worden op de doeltreffendste manier verwijderd door.
□ Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minutes na het einde van het koken.

Signal:

Bij het indrukken van een toets klinkt een signaal ter bevestiging.

Ventilator inschakelen:

Druk op de toets+.

Gewenste ventilatorstand instellen:

Druk op de toets+. De ventilator worden een stand hoger ingesteld.
Druk op de toets -. De ventilator worden een stand lager ingesteld.

Ventilator uitschakelen

Druk op de toets O. Of
Druk op de toets - een,aantal keren in totdat de ventilator wordenuitgeschakeld. De individatie O gaat na korteijd uit.

Intensieve Stand:

Met de intensieve stand worden het hoogste vermogen bereikt. Dit is voor korteijd nodig.

Druk op de toets + een aantal keren in totdat de aanduiding Intensieve Stand gaat branden.
□ Als de intensieve stand nicht met de hand wordenuitgeschakeld, worden de ventilator na 10 minuten automatisch maar stand 2 teruggeschakeld.

Uitlopen van de ventilator

Druk op de toets De ventilator loopt 10 minutes in stand, daarbij knippert er een punt als indicatie. Daarna worden de ventilator automatisch uitgeschakeld.

Verlichting:

Deverlichtingkanopelkmoment wordengebruikt,ookals deventilator isuitgeschakeld.

Afstandsbediening

De programmering van de afstandsbediening worden door de fabrikant gedaan. Indien de afstandsbediening Niet de motor en/of de verlichting in denabijheid van de afzuigkap bestuurt, ga dan als volgt te werk.

Programming afstandsbediening

Houd de toets "+" op de afstandsbediening ingedrukt en sluit verzolgens de afzuigkap aan. Ter bevestiging hoort u een lang geluidssignaal. Als u dit nicht binnen 30 seconden hoort, dient u deze stappen te herhalen.

Functies van de afstandsbediening

De toetsen + -en verlichting hebdendezelfde functie als die van de bediening op de kap.

Toets heeft bezelfde functie als det toets

Intervalfunctie

Een speciale functie van dit apparatus is de intervalfunctie, waarmee de ventilatie automatisch ieder uuur 10 minuten worden ingeschakeld met de snugheid die knippert op het display.

Deze functie kan geactiveerd worden met de toetsen op de kap of met de afstandsbediening.

Activering intervalfunctie met de toetsen op de kap:

□ druk tegelijkertijd de toetsen O en + in en maar ze los: het display geeft 1 aan;
als u op de toets ^+ drukt, geeft het display de volgende sequentie aan voor de snelheden van de ventilator 2 3 1 2
□ druk tegelijkkertijd de toetsen O en + in om de snugelheid te bevestigen

waarmee de ventilator in de intervalfunctie moet werken.

Activering intervalfunctie met de afstandsbediening:

druk de toets in: het display geeft 1 aan;
als u op de toets ^+ drukt, geeft het display de volgende sequentie aan voor de snelheden van de ventilator 2 3 1 2
druk de toets in om de snelheid te bevestigen waarmee de ventilator in de intervalfunctie moet werken.

Alsijdens het programmeren de weergegeven intervalfunctie Niet binnen enkele seconden worden bevestigd, verlaat u de programmeringsmodus van de intervalfunctie.

Door op een willekeurige toets te drukken, behave die voor de verlichting, worden de intervalfunctie gedeactiveerd.

De afstandsbediening werkt op een batterij. Wanner deze leeg is dient u:

1. De twee schroeven op de achterkant los te draaien en het klepje te verwijderen.
2. De batterij te verrangen door een neue van hetzelfde type.
3. Het klepje terug teplaatsen en de schroeven aan te draaien.

Neem de nationale regels in acht voor de inzameling en recycling van lege batterijen.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestand-delen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaanuit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werk ing van de wasemafzuigkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Verzadigingsaanduiding:

Bij verzadiging van de vetfilters gaat indicatie branden en klikt een signaal.

Bij uitschakeling van de ventilator wordt ook het signaal uitgeschakeld.

Uiterlijk dan要去en de vetfilters worden gereinigd.

Reiniging van de metalen vetfilters:

Bij normal gebruik (dagelijks 1 tot 2 eer)要去en de metalen vetfilters 1 x per maand worden gereinigd.
De filters können worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.

Daarna afborstelen, goed schoonspoelen en lately afdruipen.

Demonteren en monteren van de metalen vetfilters:

Attentie: De halogeenlampen要去 uitgeschakeld en aufgekoeld zich.

1. Volg wat op afbeelding M worden tangegeven.
2. Druk de handgrepen van de vetfilters omlaag en klap de vetfilters omlaag.
3. Reinig de vetfilters.
4. Breng de gereinigde vetfilters wee aan.
5. Wis de individatie

Druk 2 x ache ter elkaar op de toets O. Er klinkt een signaal en de indicateie gaat UIT.

Reiniging en onderhoud

Wasemafzuigkap stroomloos makendoor de stekker uit het stopcontact tetrekken of de zekering uit te schakelen.

De wasemafzuigkap nicht reinigen met schuursponsjes of met zand-, soda-, zuur of chloorhoudende schoonmaakmiddelen!

Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil nicht loskrabben,
maar losweken met een vochtige doek.
Als de vetfilters worden gereinigd,要去 vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Let op: alcohol (spiritus) gebruiken op kunststof oppervlakken, er{kunnen doffe plekken ontstaan.

Voorlichtig: Keuken voldoende ventileren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte vochtige doeK.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schurende edelstaalreiniger.
reinig alleen in de slijprichting.

Aluminium, gelakte en kunststof oppervlakken:

Geendrogedoeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zour of looghoudende reinigingsmiddelen.

Neem de garantievooraarden in het bijgevoegde serviceboekje in acht.

Lamp verrangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit deschakelen.
   De halogeengloeilampen worden zeer heetijdens het gebruik. Ook nadat ze zichuitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Volg de stappen van afbeelding L om de lampen te verwisselen.
3. Vervang de halogeenlamp
4. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

NB: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werkt.

Storingen

Wanner op de individatie een of een C:
Zie de paragraaf "Filters en onderhour"

De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en gedurende. ca. 1 minutuitgeschakeld latent. Daarna opnieuw inschakelen.

Als in stand-by stand de verlichting slechts zwak brandt, dan adviseren wij u om de stekker om te draaien ( fase en nulleider wisselen ).

Bij eventuele vragen of storingenUNTUBellen met de klantenservice (Zie de lijstmet klantenservicecentra).

Vermeld bij uw klacht de volgende gegevens:

E-Nr. FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

De fabrikant van de afzuigkap is Niet aansprakelijk voor klachten die terug te leiden zijn op de planning enuitvoering van de buisleiding.
