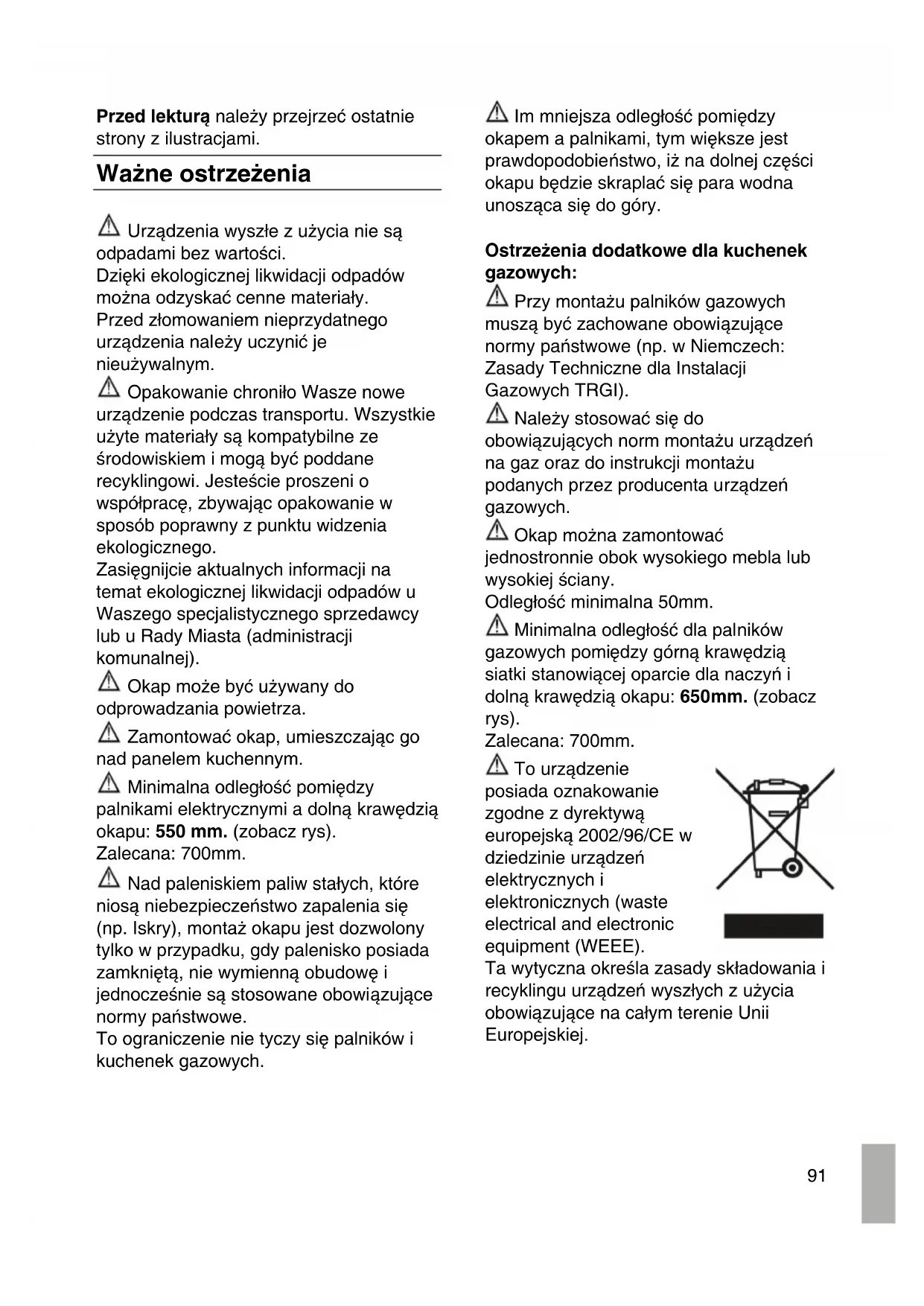

Wichtige Hinweise

Przed lektura nalezy przyzejrzejć ostatnie strony z ilustracjami.

Wañne ostrzeżenia

Urzadzenia wysz到账 uzycia nie są odpadami bez wartosci. Dzięki ekologicznej likwidacji odpadówromatica odzyskać cenne materiały. Przed złomowaniemNieprzydatnego urzadzenia naleź yuczynic je nieduzywalnym.
Opakowanie chronilo Wasze nowe urzadzenie podczas transportu. Wszystkie uzyte materiały są kompatybilne zŚrodowiskiem i mogą być poddane recyklingowy. Jesteść proszeni o wspólprace, zbywajć opakowanie w sposob poprawny z punktu widzenia ekologicznego. Zasięgnijcie aktualnych informaci na temat ekologicznej likwidȩji odpadów u Waszego SPECIALYZNO sprzedawcy lub u Rady Miasta (administracja komunalnej).
Okap要去byc uzywanydo odprowadzania powietrza.
Zamontowac okap, umieszczajac go nad panelem kuchennym.
Minimalna odlegostość pomiedź palnikami elektrycznych a dolną krawędzia okapu: 550 mm. (zobacz rys). Zalecana: 700mm.
Nad paleniskiem paliw stazych, ktore niosa niebezpieczenstwo zapalenia sie (np. Iskry), montaz okapu jest dozwolony tylko w przypadku, gdy palenisko posiada zamknieta,Nie wymienna obudowe i jihadoczesnie sa stosowane obowiazujuce normy paanstwowe.
To ograniczenia nie tyczzy sie palników i kuchenek gazowych.

Im mniejsza odlegostość pomiedzy okapem a palmikami, tym wieksze jest sprawdopodobienstwo,ź na dolnej czȩci okapu bedzie skraplac sie para wodnaunoszacāc sie do góry.

Ostrzeżenia dodatkowe dla kuchenek gazowych:

Przy montazu palników gazowych musza byc zachowane obowiazujuce normy państwowe (np. w Niemczech: Zasady Techniczne dla Instalacje Gazowych TRGI).
Nalezy stosować sie do obłowiazujacych norm montazu urzadzen na gaz oraz do instrukcji montazu podanych przyez produventa urzadzen gazowych.
Okap przy zamontowac
jednostronnie obok wysokiego mebla lub
wysokiej sciany.
Odlegtośćminimalna 50mm.
Minimalna odlegostoć dla palników gazowych pomiedzy górnę krawędzia siatki stanowȩcej oparcie dla nacznych dolną krawędzia okapu: 650mm. (zobacz rys).

Zalecana: 700mm.

To urzadzenie posiada oznakowanie zgodne z dyrektywa europejska 2002/96/CE w dziedzinie urzadzen elektrycznych i elektronicznych (waste electrical and electronic equipment (WEEE).

Ta wytyczna okresla zasady składowania i recyklingeru urzadzen wysznych z uzycia obłowiazujuce na calym terenie Unii Europejskiej.

Przed montazem

Optymalne fungcjonowanie okapu:

Rura wylotowagowietrakrótka, gladka.
Jak majmiejsza liczba kolanek ruwych.
Srednice rur möglich duze oraz duze kolanka rurowe. Użcie dlugich, szorstkich rur wylotowych powietrza, wielu kolanek lub mazych srednic rur, narusza optymalną wymianę powietrza i jederoczenia powodujiewckszy hałas.
Rury okragte: zalecamy wewnetrznaj srednice 150 mm.
Kanaty o kwadratowym przykroju powinny posiadc wewnetrzny przykraj poprzejczy odpowiadajcy przykrajowirur okragtych. Rury nie powinny posiadc widocznych wad. Sr 150 mm ok. 177~cm^2
W przypadku rożnych srednic rur: zastosowac taśmę uszczelniajaća.
Podczas dziatania odprowadzajacegogowietrze zapewnic wystarczajacy dopwy powietrza.

Podlączenia rur odpradowazajęch powietrze Śr. 150:

zamocowac rure bezposrednio nataleipowietrza.

Mniejsze rury o srednicy 150 mm,
moga sie nie nadawac do montazu.

Im wększa odlegość okapu od pły tym mniejsza wydajnosć pochłaniania powietrza. Podczas planowania montaqu trzeba uwzgliednic sztataft lejka wznoszenia dymu, kóry powinien byc nachylony o ok. 10 - 15°.

Przygotowanie pułapo:

Pu tap musi byc rowny i poziomy.
Nalezy upewnić sie, ze kołki umocowane są prawidów.
Kolki w zestawie są odpowiednie do betonu i kamenia naturalnégo.
W przypadku pułapu z在内的 materiały, konieczne jest korzystanie z odpwiednich srodków do poprawego mocowania.

Okap jest wyposzaźny w standardowy zestaw montaźowy. Osoba dokonujacja instalaci okapu musi upewnić sie,czy elementy montaźowe są odpowiednie do danego rodzaju sufitu. Producent nie ponosi zadnej odpowiedzialnosci za szkody spowodowane blędną instalacja lub uzyciemNieodpowsiednich elementów montaźowych do danego sufitu.

Dla zagadnien dotycznych wagi nalezy skonsultowa crysunki serii M. Z zastrezeniemzmian konstrukcji w obliczu ewolucj technicznej.

Podłaczenia elektryczne

OkapMHzboc podaczony jdynie do uziemionego gniazda pradu, zainstalowanego wedlug norm.

Sprzęt musi byc zainstalowany w takisposob,aby wtyczka byla fotwo dostepna.

Dane elektryczne:

do wgladu na tabliczce modelu, po demontazu filtrów w wewnetrznej wnece urzadzenia.

W przypadku napraw nalezy zawsze odłaczyc zasilanie od okapu.

Dlugosc kabla podlaczajacego: 1,30 m.

W razie koniecznosci podlączenia stało:

okap moze byc podlaczony Jedynie przyez

installata elektryki uprawnionego przy bez firmę dystrybułącă energia elektryczna.
W instalacji powinno być zamontowane urzadzenia odźaczajść. Urzadzenia odźaczajść to wymićzniki z otwarciem pomiedź stykamiȩwierszym nig 3 mm i z wymićznikiem wieciebiec gunowym.
Zawieraju sątu wymićzniki automatyczne oraz przykaźniki.

Jesli kabel zasilajacy urzadzenia
zostanie uszkodzony, w celuunikiecia
niebezpieczeanstwa musi byc wymieniony
przez producenta, serwis techniczny
produventa lub przyez innay
wyspecializowanosobe.

Ten okap jest zgodny z normami EWG dotyczymi osfaniania przyd zakloceniami odbioru radiowego.

Montaż

Okap kuchenny jest przywidziany do montazu na suficie kuchennym, badź na innej trważ powierzchni wiszącej.

Nalezy zachowaćminimalna odlegostość pomiedź palnikami oraz okapem:550 mm.dla palników elektrycznych i 650 mm.dla palników gazowych.

Uwaga: nalezy uwazać, aby nie uszkodzić delikatnych powierzchni ze stali inox.

Zamontowac urzadzenie zgodnie z rysunkami seri M.

Przed pierwszym uzyciem

Pierwsze uzycie:

Ta instrukcja obstugi jest przewidziana dla rożnych wersji urzadzenia. Moze są zdarzyć, zeznajduźsi w niche szczegóhy

wyposaZenia, ktore niedotycza Waszego modelu.

Ten okap jest zgodny z obwiazujacymi normami bezpiecz nestwa.

Naprawy moga byc przypreprowadzane\ jedynie przyez wyspecializowany\ personel.

Naprawy przypegowadzane
niezgodnie z zasadami moga
stanowic powazne zagrozenia dla uzytkownika.

Nie gotować na wysokim ogniu potraw bezposrednio pod okapem. Niebezpieczenstwo zapalenia sie filtrat tuszczowego, jesti dosiegna go płomienie.

Aktywne palniki powinny byc zawszePokryte garnkami.

Dozwolone jest Jedynie ograniczone uzycie okapu (zobacz rozdziaf "Instrukcje montazu") nad paleniskami na paliwo stale (wegiel, drewno i tym podobre).

Jesli sprzegt jest uszkodzony, nie nalezy go uzywać.

Podłaczenia sprzętu i了我的 piersze uruchomienie powinny odbywac są w obecnosci personalu technicznego.

Ten okay przyznaczony jest{jednie do uzytku domowego.

Uzywac okap Jedynie z zamontowanymi zarowkami.

Przepalone zarowski powinny byc natychmiast wymienione, abyunikacja przyciezenia innych zarowek.

Nie uzywać nigdy okapu bez uprzejność załozenia filtratthusczowego.

Rozgrzany tuszczczy olej moze latwo sie zapalic.

Dlatego tez potrawy na olejuczy thusczu, na przyktag frytki,powinny byc

przygotowane tylko pod odpowiednia kontrola.

Przed pierwszym uzyciem nalezy dokladnie wycyszeci okap.
Nie umieszczac przydmiotow na okapie.
Jesli kabel zasilajacy urzadzenie
zostanie uszkodzony, w celuunikiecia
zagrozen musi byc wymieniony przyez
produenta, serwis produventa lub inny
wyspecializowany personel.
Nie pozwalać dzieciom bawić sie okapem.

Dorosli)i條i nie powinnu uzywac nigdy urzadzenia bez nadzoru w przypadku gdy:

-sa niesprawni fizycznie i umyslowo;
- brakuje im wiedzy i doświadczenia niedźnego w obstudze sprzętu w spośob poprawny i bezpieczny.

Kuchenki gazowe/palniki gazowe

Niewuzywac JDBCIEDOCZESnie wszystkich palnikow na najwiekszym ogniu przyduszysz czas (max. 15 minut), w przyciwnym razie istnieje niebezpieczeNswo oparzenia sie przyd otkięcie powierzchni obudowy, badz tez niebezpieczeNswo uszkodzenia okapu. Podczas uzytkowania okapu nad kuchenka gazowa, w przypadku JDBCIEDOCZESnogo korzystania z trzech lub większej ilosci palnikow,okap musi byc ustawiony na najwieksza moc pochtlaniaia.

Nalezy pamietac, ze duzy palnik z ponad 5 Kw mocy (wok) odpowiada mocy dwoch palnikow gazowych. Nie nalezy nigdy uzywać palników gazowych bez połozonych na nich garnków. Regulować plomien w taki sposob, aby nie wychodzit spoza dna naczyna.

Przed pierwszym uzyciem nowego urzadzenia uwaznie przyeczytać

instrukcje obslugi. Zawiera ona wazne informacao dotyczze Waszego bezpieczenstwa, a dazu uzytkowania i utrzymania urzadzenia.
Zachować w dobrym stanie ksiązeki instrukcji obstugi i montazu dla ewentualnégo kolejnégo w遑śćciela.

Sposob dziatania

Funkcjonowanie podczas odpradowaziania powietrza (rys. Serbia M).

Wentylator okapu pochlania pare powstał podczas gotowania oraz kieruju ja na zewnatrz poprzej filtr antytluszczowy.
Filtr antyftuszczowy zatrzymuje tuste skladniki pary powstatej podczas gotowania.
Kuchnia pozostaje kompletnie wolna od tuszczy iNieprzyjemnych zapachów.

Odprowadzane powietrze jest kierowane\ przej okap do góry, poprzej szyb\ wentylacyjny albo bezposrednio na\ zewnatrz, poprzej zewnetrzná scianę.

Zakazane jest skierOWanie
odprowadzanoego powietrza do
dzialajacego komina dymowego lub
komina odprowadzajacego spaliny,czy
tez do szybu sLUzacego do odprowadzania
powietrza z pomieszczen posiadajacych
paleniska.

Podczas odpradowazaniagowietrzmusząbyc zachowane normyadministracyjne i prawne (np.ropa峙woe przysepisy budowlane).

Podczas odpradowazana powietrza w przypadku kominów przyznaczonych na dymczy spaliny konieczne jest otrzymanie pozwolenia odpowiednich wladz.

Przy odpradowazniu powietrza przy okap, przy jederoczesnym dzialaniu obecnego komina (jak na przykad grzejiniki gazowe, olejowe, węglowe,ogrzewacje wody o stały przejność,ogrzewacje tazienek), niedźbudne jest zapewnienie odpowiedniago dopywu powietrza, koniecznégo dla paleniska przy spalaniu.

Działanie niestanowość zagrożenia jest mözgliwe, są w pomieszczeniu, w ktorym znajduje są palenisko,Nie przyekracza są podcijsnienia 4Pa (0,04 mbar).

Mozna to osiagnac, kiedy zapewniony jest stały dopływw powietrza niedbędrego do spalania poprzejnz niezamykane otwory, np. w drzwichczy oknach, w kombinacci ze skrzynkami sciennymi dostarczajacymi/odprowadzajacymi powietrze,czy tez z innymi srodkami technicznych, takimi jak wzajemne wypieranie sie i tym podobne.

Jesli doprowadzanegowietrze nie jest wystarczajace,istnieje niebepezcenstwo zatrucia sie powracajacymi spalonymi gazami.

Skrzynka scienna do wymiany powietrza sama nie gwarantuje zachowania dopuszczalnych wartosci. Uwaga:Przy szacowaniu nalezy wzić pod uwage zawsze calkowity bilans nap战略布局nia pomieszczenia. Ta reguţa nie odnosi są do danełania urzadzen kuchennych, np. palnikówczy kuchenek gazowych.

Jesli powietrze zestaje odpradowzane poprzej sciane zewnetrzn, powinno sie uzywac teleskopowiej skrzynki sciennej.

Užycie okapu kuchennego

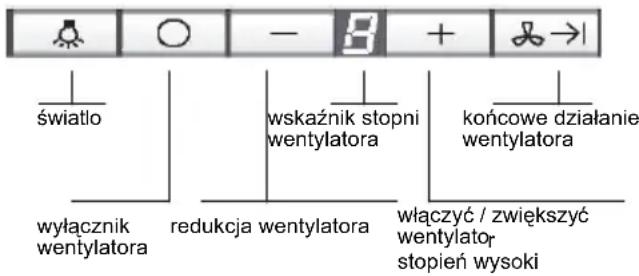

Aby uaktywnic poszczegolne funkcie klawiszy, nalezy je odpowiednio naciskać (lekko i krótko). Zbyt dlugieczy mocne

naciskanie klawiszy nie uaktywnia\ przypisanych im funkcj.

Aby wyeliminować w sposob najbardziej skuteczny opary przy gotowaniu:

Właczyc okap na poczatkugotowania.
Wyłaczyc okap dopiero po kilku minutach od zakończenia gotowania.

Sygnat akustyczny:

W momencie wciśćca klawiszawydawany potwierdzajcy sygnat)dzwiekowy.

Uruchomienie wentylatora

Nacisnac przycisk+.

Regulowanie stopnia pożadanej mocy wchłaniania powietrza

Nacisnac przycisk+. Zwiekszenie o jeder stopien.
Nacisnac przycisk-. Zmniejszenie o jeder stopien.

Wygaszanie wentylatora

Nacisnac przycisk O. Chwile poźniaj oznaczenia znika. Albo
Nacisnac przycisk - dopóki wentylator sie nie wyłączy. Chwile poźniaj oznaczenia znika.

Stopien wysoki:
przy stopniu wysokim osiaga sie
maksymalna moc. jest ona wskazana na krótki czas dzialania.

Nacisnac przycisk + kilka razy, do momentu pojawenia sie symbolu.

Jesli stopien wysoki nie jest wyłaczony ręcznie, po 10 minutach wentylator automatycznie zmiejejsza moc na.

Końcowe fungcjonowanie wentylatora:

Naciskajc przycisk [g→] wentylator krci sie jesteczpe przyez 10 minut na stopniu, w tym czasie na wyświetlaczu miga punkt. Nastepnie wentylator wygasza sie automatycznie.

Oswietlenie

Oswietlenie doit byc uzywane zawsze, nawet wtedy, gdy wentylator jest wyłaczony.

Pilot

Pilot jest juiceszaprogramowy przy bez producenta. Jezieli jaknac nie steruje silnikiem i oswietleniem w povlizu okapu, nalezy postapić jak nastepujue.

Zaprogramowanie pilota

Wcisinaciprzytrzymaclawisz "+na pilocie i nastepniezasilić okap; w momencie udanej proby jest emitowany wyduzony sygnat akustyczny. Jesli nie jest on slyszalny, po 30 sekundach nalezy powtorzyc procedure.

Funkcje pilota

Przyciski+,-, i swiatlo major to samo dziafanie co przyciski pilota.

Przycisk to samo dziajanie klawiszkońcowego dziażania.

Funkcja przyerwy

Charakterystyczna cecha unto sprzetu jest funkcja polegajaca na automatycznym uruchomieniu wentylacji na 10 minut zgodnie z migajacym na wyswietlaczy wskaźnikiem mocy.

Ta funkacja要去bycaktywowana na panelu albo przyez pilota.

Aktywacja funkcj przerwy za pomocę panelu:

nacisnac jegnoczesnie przyciski O i + i przytrzymac; wyswietlacz powinienPokaza c cyfre1;
Wciskajacrzycisk ^+ ,wyswietlacz powinienPokazaçnastepujacasekwencjemocy wentylatora 2 3 1 2
nacisnac jegnoczesnie guziki O e +,aby potwierdzić moc,z jak powinien dziaţc wentylator w funkci przerwy.

Aktywacja funkcj przerwy za pomocapiola:

Wcisinac przycisk: swieacy wskaznik pokaze moc 1;
wciskajac przycisk+, swiecacy wskaznikPokawe wolejnosci moc wentylatora 2 3 1 2 ...
nacisnac przycisk,aby potwierdzic moc,z jaka ma dziaatac wentylator w funkci przerwy.

Podczas fazy programowania, jesti funkcjaprzerwy nie zostanie potwierdzona wciagu paru sekund, wychodzi sie zprogramowania tej funkcjji.

Wciskajac jakolwiek przycisk, oprocz przycisku swiatlo, funkacja przyerwa zostaje wyłaczona.

Pilot jest wyposzaźony w baterie. W momencie kiedy bateria wyczerpała sie, naleź:

1. Odkrecić dwie strubki umieszczone w tylnej czesci pilota i nastepnie zdwćPokrywę.
2. Wyciagnac baterie i wymienic ja na nowa o tych samych charakterystykach.
3. Zamknac ponowniePokryw e i na nowo wkreci srubki.

Postepowac zgodnie z krajowymizasadami dotyczymi usuwania wyczerpanych baterii.

Filtry i utrzymanie

Filtr tuszczowy:

W celu zatrzymania tłustych składników pary powstatej przy gotowaniu, uzywa są metalowych filtrów do tłuszczy.

Włókna filtrsa stworzone z niepalnégo materiaż.

Uwaga:

Z powodu ciagego nasycenia osadzajacymi sie thuszczami, zwiększa sie*** mözliwość zapalenia, a funkcjonowanie okapuMZezmniejszyc swoja wydajnosć.

Wazne:

Czyszczac regularnie metalowe filtry do tluszczy,移动端 uniknac rzyka pozaru, ktory moze byc wywoIany nagromadzeniem sie podczas smaZeniaczy pieczenia.

Wskaznik nasycenia:

Kiedy filtry tuszczowe sa nasycone,
zapala sie lampka kontrlna oraz
wytwarza sie sygnat akustyczny.

Wyłuczajc wiatrak gasi są sygnat alarmowy.

Nie nalezy zwlekać z oczyszczeniem filtrów tuszczowych.

Czyszczenie metalowych filtrów do thuszczy:

Podczas normalné uzytku(1-2 godziny na dzien) metalowe filtry do tuszczy powinny byc czyszczone jeder raz na miesiac.
Filtry nadaj sie do czyszczenia w zmywarce. Podczas czyszczenia filtry moga zmienic delikatnie kolor.

Wazne:

Nie nalezy myc tardzo zabrudzonych filtrów do thuszczy razem z naczyniami.

Przy myciu ręcznym naleź zmiekczyc filtr do tłuszczy, zanurzacje go na kilkagodzin wczesnej we

wrzacym roztworze myjacym. Nie uzywac srodkow korozyjnych, kwasnych,czy alkalicznych. Nastepnie oczysci czczotka, dokladnie wyplukac czysta woda i pozostawic do ocieknia.

Demontañ i montañ metalowych filtrów túsuszczowych:

Uwaga: zarowski musza byc wyłaczone i przyestudzone.

1. Sledzic fazy opisane w rysunkach (seria M).
2. Nacisnac uchyty filtrów ku dołowy, przykrecić i wymiąnac filtry.
3. Wyczyscic filtry tuszczowe.
4. Umiescić ponownie filtry tuszczowej.

5. Wyętczycz oznaczenia.

Nacisnac kolejno 2 razy przycisk O. Zostanie wyemitowany sygnat dzwiekowy, po którym oznaczenia znika.

Czyszczenie i utrzymanie

Odcić zasilanie od okapu, wymiągajć wtyczke z gniaźdka lub(CC) wymiączajć bezpiecznik.

Nie naleź myc okapu twardymi gąbkami,czy teź srodkami czyszczącymi zawierajćymi piasek,sode,kwasczy chlor!

Aby wycyszeci okap nalezy uzywa ciepiej wody z dodatkiem srodka czyszczacego albo delikatnego plynu do mycia szyb.
Nie usuwac suchych zabrudzen zdrapujac je, lecz zmiekczajac brud wilgotna szmatka.
Przy myciu filtrów tłuszczowych naleź oczyszcie rownikę tłuszcz osadzony na tych scianach obudowy, do których jest dostep.

Tym sposobem zapobiega sie niebezpieczeINSTwu zapalenia i zapewnia sie optymalne funkcjonowanie.

Ostrzeżenie: Nie naleź uzywać alkoholu (spirytusu) na plastikowych powierzchniach. PowierzchniaMZE ulec zmatowieniu.

Uwaga! Wietrzyc wystarczajaco kuchnie, nie uzywac otwartego ognia.

Czyscic guziki sterujuce jedynie za pomocag wody z delikatnym plynem czyszczacym oraz za pomocag wilgotnej, miękkiej szmatki. Do czyszczenia przycisków nie uzywać srodkBow do stali inox.

Powierzchnie ze stali inox:

Nalezy uzywac delikatnego srodka do czyszczenia stali inox, nie sciernego.
Oczyszczac powierzchnie, delikatnie polerujac.

Powierzchnie alumniowe, lakierowane i plastikowe:

Nieuzywacsuchychszmatek.
Uzywacz delikatnégo plynu do szyb.
- Nie uzywać srodków korozyjnych, kwasnychczy alkalicznych.

Naleź stosować sie do zasad gwarancji zawartych w zaȩczonej instrukcji utrzymania.

Zmiana lamp

1. Wętączyć okap i odcieć napiȩcie, wymiąȩć wtyczke z gniaźdka lub wymiąȩć bezpiecznik.
   Właczone halogenowe zarowki nagrzewaja sie. Rownież kila minut po ich wytraczeniu istnieje zagrozenia poparzenia sie.

2. Sledzic fazy wskazane na rysunkach seri i L dla wymiany zarowek.

3. Nalezy wymienic uszkodzona zarowke na nowa o tej samej charakterystyce.

4. Przywrotcić dopły w depru, podlączajac z powrotem wtyczke sądz bezpiecznik.

Ostrzeżenie: jestli oswietlenie niedzią, naleź sprawdzić,czy zarówki zostymi poprawnie zamontowane.

Uszkodzenia

Jesli na wyświetlaczu pojawia są lub:

zobacz Rozdzial "Filtry i utrzymanie".

Jesli okap nie odpogiada na polecenia:

Odcić napiȩcie na okapie na ok. 1 minute, wymiągajć wtyczkę lub przyȩczȩć wyłącznik bezpieczeniastwa. NatestPNIE zaȩczyć na nowo.

Jesli swiatla wciąs slango sie pala, chociaz okay jest w stanie wstrzymania, gdy okay jest w stanie pracy, nalezy wyncy odwrotnie wtyczke.

W sprawie ewentualnych wyjasnienczy uszkodzen zworcić sie do najbliszego serwisu technicznéktia (patrz lista centrow serwisowych).

W przypadku zgloszenia podac nastepujace dane:

E-Nr. FD

Powyższa tabelke wypelnić odpowiednimi danymi. Te znajduja sie na identyifikacynej tabliczce,czyli po sciągnięciu kraty filtra, we wędce okapu.

Producent okapów nie ponosi odpowiedzialnosci za ewentualne reklamacje spowodowane rozmieszczeniem i dzialaniem rur.
