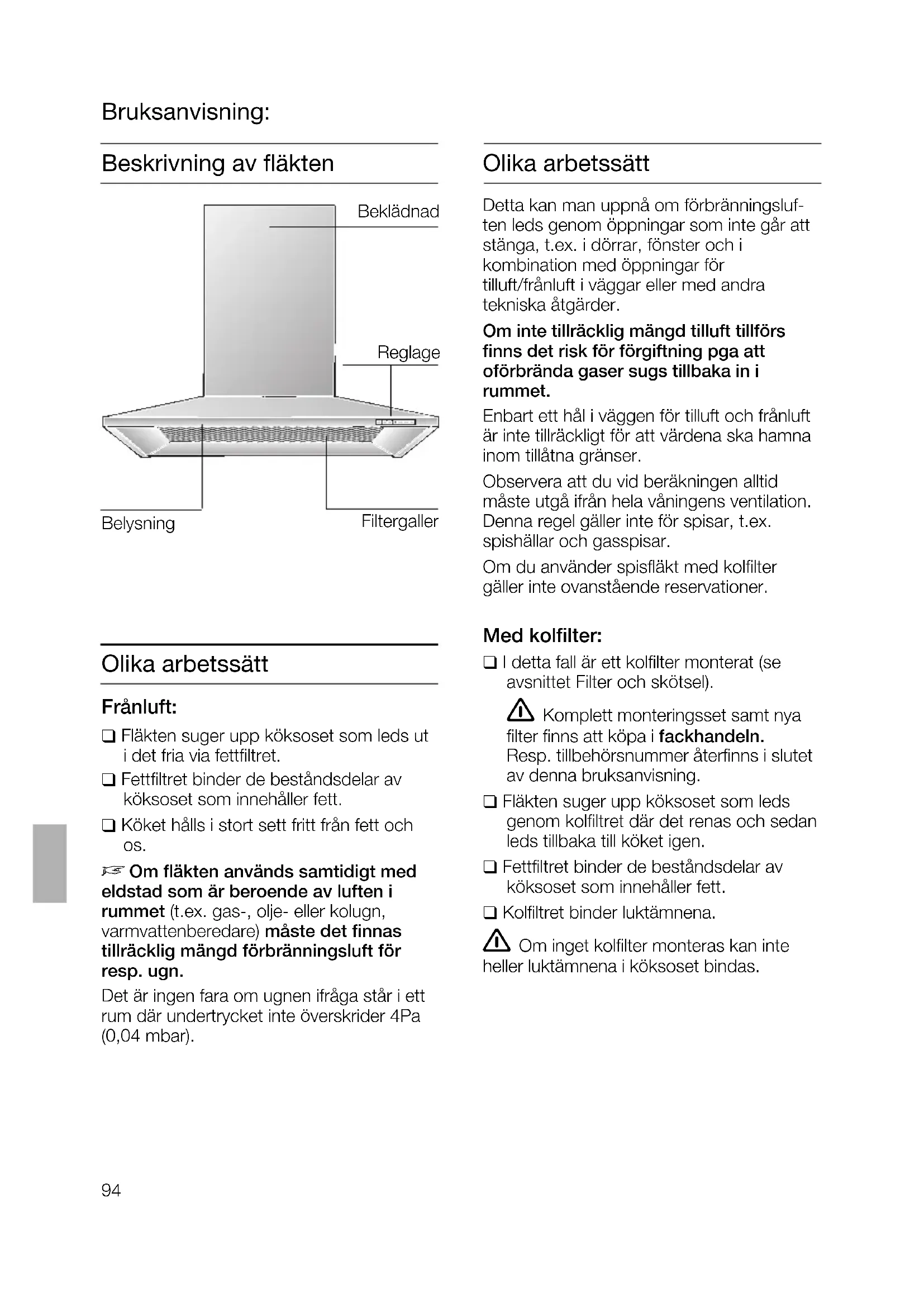

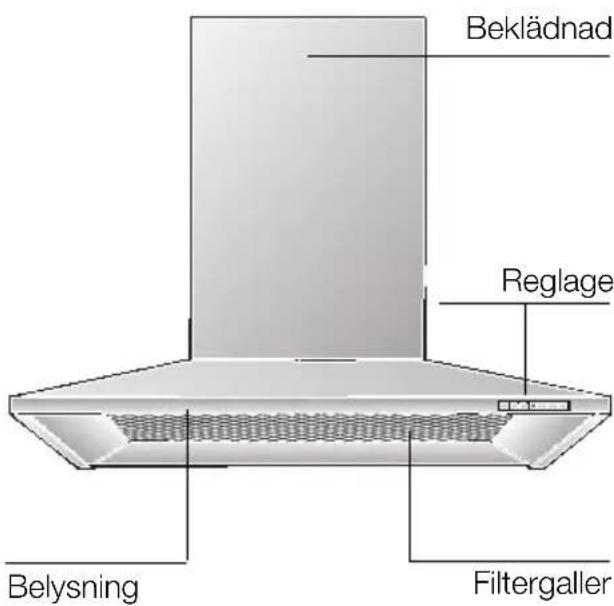

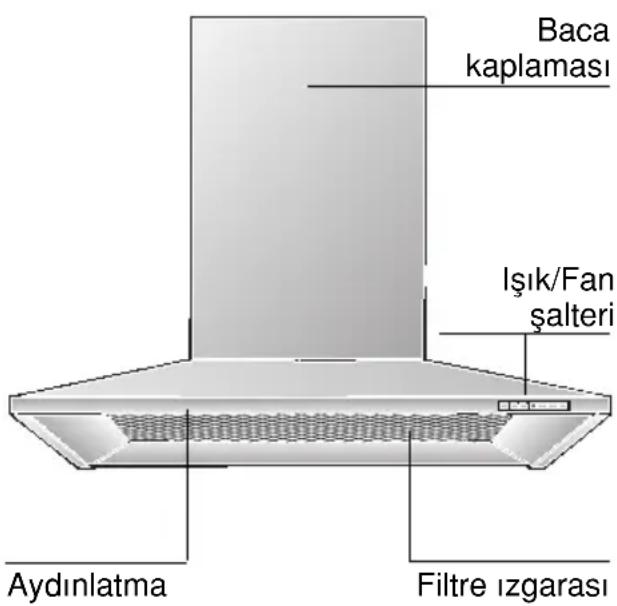

aparafusá-la lateralmente com dois parafusos no ângulo de retenção.94 Belysning Reglage Filtergaller Beklädnad Beskrivning av fläkten Bruksanvisning: Olika arbetssätt Frånluft: ❑ Fläkten suger upp köksoset som leds ut i det fria via fettfiltret. ❑ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett. ❑ Köket hålls i stort sett fritt från fett och os.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn. Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar). Olika arbetssätt Detta kan man uppnå om förbränningsluf- ten leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder. Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet. Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser. Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar. Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer. Med kolfilter: ❑ I detta fall är ett kolfilter monterat (se avsnittet Filter och skötsel). Komplett monteringsset samt nya filter finns att köpa i fackhandeln. Resp. tillbehörsnummer återfinns i slutet av denna bruksanvisning. ❑ Fläkten suger upp köksoset som leds genom kolfiltret där det renas och sedan leds tillbaka till köket igen. ❑ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett. ❑ Kolfiltret binder luktämnena. Om inget kolfilter monteras kan inte heller luktämnena i köksoset bindas.95 Före första användningen Obs! ❑ Denna bruksanvisning gäller för flera olika varianter av ugnen. Därför kan dettänkas att här finns beskrivningar avutrustning och funktioner som inte finnspå just din ugn.❑ Denna spisfläkt är godkänd enligt gällande bestämmelser.Reparationer får endast utföras avfackman.Reparationer som inte utförts på ettsakkunnigt sätt kan innebära stor faraför användaren. Obs! ❑ Läs noga igenom hela bruksanvisningeninnan ugnen används första gången. Här finns viktig information om säkerhet,användning, skötsel och vård.❑ Spara bruks- och monteringsanvisningentill den som ev. övertar ugnen efter dig. Flambera inte under spisfläkten. Lågorna kan göra att fettfiltren ! börjar brinna. Gasspisens lågor måste vara helt täckta av tillagningskärlen. Spisfläkten får bara under vissa omständigheter installeras över eldstad somdrivs med fast bränsle (kol, trä o.dyl.).(Se närmare anvisningar i monterings-anvisningen.)Gashällar / gasspisar Ha inte alla gasplattor på samtidigt under en längre tid (max. 15 minuter) i högsta läge eftersom det då finns risk förbrännskador om man råkar röra vid fläktenshölje resp. kan fläkten skadas. Om tre ellerflera gasplattor samtidigt är påslagna måstefläkten ställas in på maxläge. Ugnen får inte användas om den är skadad. Installation och idriftsättande får endast utföras av fackman. Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för attundvika fara. Se till att förpackningsmaterialet tas om hand på ett för miljön rätt sätt (se monteringsanvisningen). Denna fläkt är endast avsedd användas i ett normalt hushåll. Använd aldrig fläkten utan att lamporna sitter iskruvade. Defekta lampor bör genast bytas. Detta för att undvika att resterande lamporblir överbelastade. Använd aldrig spisfläkten utan fettfilter. Överhettat matfett och olja kan lätt självantändas.Håll därför alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fetteller olja, t.ex. pommes frites.96 Intensivläge: I intensivläget arbetar fläkten på högsta effekt. Detta läge behövs endast under kort tid. ❑ Tryck upprepade gånger på tangenten + tills det står ç i teckenrutan. ❑ Om du inte manuellt stänger av intensivläget kommer fläkten automatiskt att efter 10 minuter koppla ned till hastighet }. Stopp med eftersläp: ❑ Tryck på tangenten . Under 10 minuter arbetar nu fläkten i hastighet |. I teckenrutan blinkar en punkt. Därefter stängs fläkten automatiskt av. Belysning: ❑ Tryck helt kort på tangenten a för att tända resp. släcka belysningen. ❑ Belysningen kan tändas även om fläkten är avstängd. ❑ Ställa in ljusstyrkan: Håll tangenten a intryckt tills ljusstyrkan är som du vill ha den. Automatiskt koppla på belysningen, t.ex. via en timer: ❑ Fläkt och belysning måste vara avstängda. Start: Håll samtidigt tangenterna – och

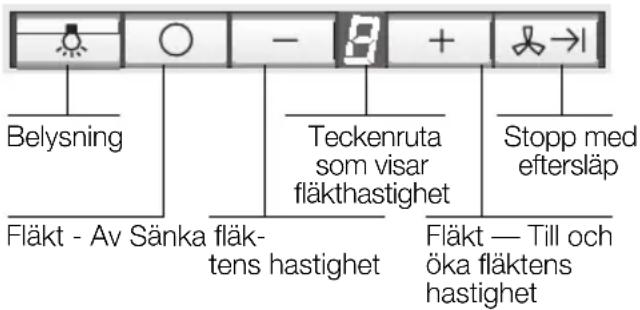

intryckta. ❑ Efter ca. 3 sekunder kopplas belysningen på som bekräftelse på att inställningen gjorts. Stopp: Belysningen måste vara påkopplad. Upprepa sedan enligt ovan. ❑ Efter ca. 3 sekunder stängs belysningen av som bekräftelse på att inställningen gjorts. Belysning Fläkt - Av Sänka fläk- tens hastighet Fläkt — Till och öka fläktens hastighet Teckenruta som visar fläkthastighet Stopp med eftersläp Köksoset avlägsnas mest effektivt om du: ❑ Startar fläkten i samband med att du börjar tillagningen. ❑ Stänger av fläkten först några minuter efter det att du lagat färdigt maten. Så används fläkten Ljudsignal: ❑ Ett tryck på en tangent bekräftas med en ljudsignal. Koppla bort ljudsignalen: ❑ Håll samtidigt tangenterna 0 och + intryckta tills du efter ca. 3 sekunder hör en ljudsignal. Åter koppla på ljudsignalen: ❑ Gör en gång till som under ”Koppla bort ljudsignalen”. Start: ❑ Tryck på tangenten +. Ställa in önskad fläkthastighet: ❑ Tryck på tangenten +. Fläkthastigheten ökas ett steg. ❑ Tryck på tangenten –. Fläkthastigheten sänks ett steg. Stopp: ❑ Tryck på tangenten 0. Efter en kort stund slocknar { i teckenrutan. eller: ❑ Tryck upprepade gånger på tangenten – tills fläkten stängs av. Efter en kort stund slocknar { i teckenrutan.97 Filter och skötsel Fettfilter: Metallfettfiltret binder de beståndsdelar av köksoset som innehåller fett. Filtermattorna består av obrännbar metall. Obs! Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt. Viktigt: Genom att i god tid byta till ny filtermatta förebyggs risken för brand i samband med fritering eller stekning. Ljus- och ljudsignal när filtret behöver rengöras: När filtret är fyllt och behöver rengöras hörs efter det att fläkten stängts av under 10 sekunder en ljudsignal och i teckenrutan lyser #. Rengör filtren senast då. Metallfettfilter: ❑ Filtren kan rengöras i diskmaskin. Eventuellt kan metallen då missfärgas något. Viktigt! Diska inte starkt nedsmutsade filter tillsammans med annat porslin. ❑ Vid handdisk: Låt filtren först ligga i blöt i hett diskvatten. Borsta dem därefter ordentligt, skölj och låt dropptorka. Ta ut /sätta tillbaka metallfettfilter: Obs! Halogenlamporna måste vara släckta och kalla.

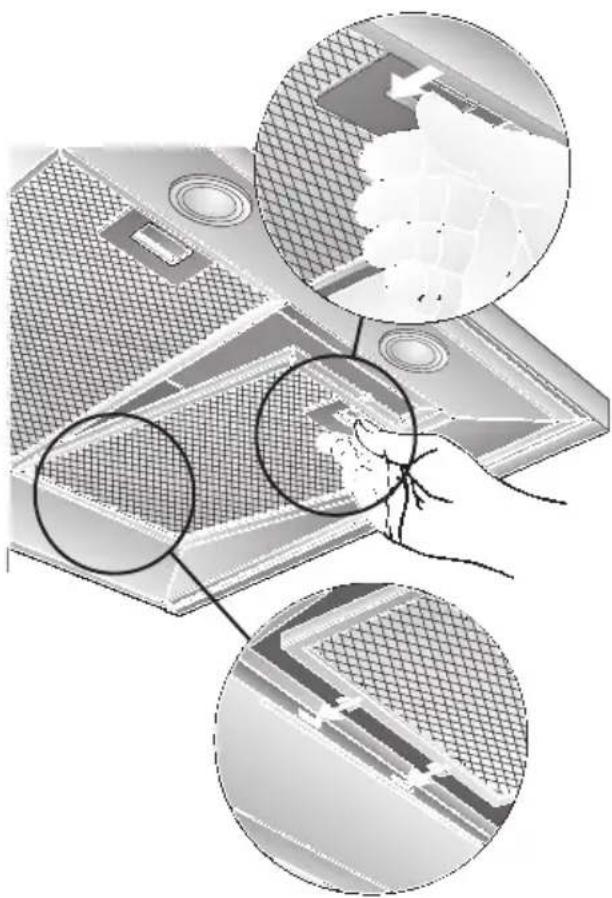

1. Fatta filtren i hörnen och tryck i pilens

riktning enligt bilden, fäll nedåt och ta ut dem.

3. Sätt tillbaka filtren.

# i teckenrutan. ❑ Tryck på tangenten 0.98 Ljus- och ljudsignal när filtret behöver bytas: När filtret är fyllt och behöver bytas hörs efter det att fläkten stängts av under 10 sekunder en ljudsignal och i teckenrutan lyser ã. Byt till nytt filter senast då. Ta ut gammalt kolfilter: Obs! Halogenlamporna måste vara släckta och kalla.

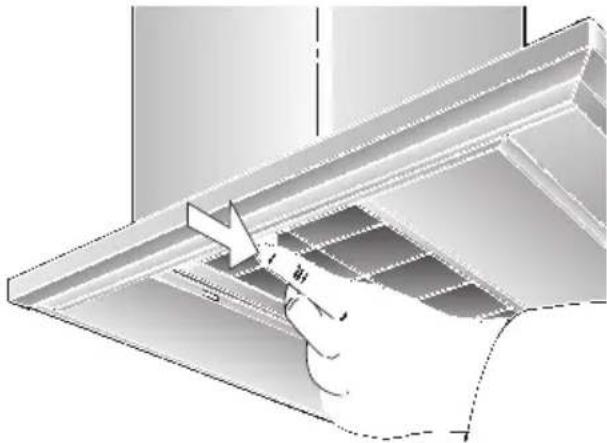

1. Ta ut fettfiltren.

2. Tryck in flikarna på båda sidor och ta ut

kolfiltret nedåt. Filter och skötsel

3. Tryck in flikarna på båda sidor.

4. Sätt tillbaka fettfiltren

(enligt tidigare beskrivning).

ã i teckenrutan. ❑ Tryck på tangenten 0.

3. Sätt tillbaka fettfiltren.

Byte av kolfilter: ❑ Nya kolfilter finns att köpa i fackhandeln (se Extra tillbehör). ❑ Använd endast originalfilter. Originalfilter är en garanti för att fläkten ska fungera optimalt. Det gamla kolfiltret: ❑ Kolfilter innehåller inga giftiga eller skadliga ämnen. De kan därför slängas med övriga kökssopor. Kolfilter: Kolfiltret binder luktämnena. Obs! Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt. Viktigt! Genom att i god tid byta till nytt kolfilter förebyggs risken för brand i samband med fritering resp. stekning. Sätta in nytt kolfilter: Obs! Halogenlamporna måste vara släckta och kalla.

(enligt tidigare beskrivning).

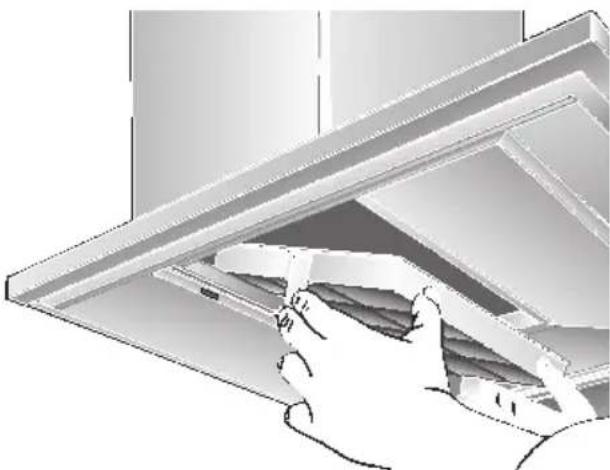

2. Sätt in nytt kolfilter.99

Rengöring och skötsel Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen. ❑ Rengör de delar av fläkten du kommer åt i samband med rengöringen av fettfiltren. Därigenom förebygger du risken för bränder samtidigt som fläkten kan fungera optimalt. ❑ Använd varmt vatten med diskmedel i eller milt fönsterrengöringsmedel. ❑ Skrapa inte av smuts som fastnat utan blöt upp det med våt trasa. ❑ Använd inga starka rengöringsmedel eller skursvampar som kan repa ytan. ❑ Ons! Använd inte lösningsmedel (t.ex. T- sprit) på plastytor eftersom de kan ge upphov till matta fläckar. Var försiktig! Ventilera köket ordentligt. Ha ingen öppen eld i närheten. Tangenterna rengörs med mjuk trasa fuktad i milt diskvatten. Tangenterna är av plast. Använd därför aldrig rengöringsmedel för rostfritt i samband med rengöringen. Ytor i rostfritt stål: ❑ Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål. ❑ Ytorna rengörs i slipriktningen. Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehållande sand, soda, syra eller klorider. Ytor i aluminium och plast: ❑ Använd en mjuk, luddfri fönsterduk eller mikrofiberduk. ❑ Använd inga torra torkdukar. ❑ Använd ett milt rengöringsmedel för fönster. ❑ Använd inga starka rengöringsmedel som innehåller syra eller lut. ❑ Använd inga skurmedel.

4. Sätt tillbaka lampringen.

5. Sätt tillbaka stickkontakten i vägguttaget

resp. vrid åter i säkringen. Obs! Om belysningen inte då fungerar, kontrollera att du satt fast lamporna på rätt sätt. Byta lampor

1. Stäng av fläkten. Gör därefter fläkten

strömlös antingen genom att dra ut stickkontakten ur vägguttaget eller vrida ur säkringen till fläkten. Halogenlampor blir mycket heta när de lyser. Det finns risk för brännskador en lång stund efter det att de stängts av.

2. Lossa ringen runt lampan med hjälp av

en skruvmejsel e.dyl. enligt.

3. Byt till ny halogenlampa (finns att köpa i

handeln, 12 volt, max. 20 watt, sockel G4). Obs! Ta i lampan som på. Ta inte i lampan med fingrarna utan använd en ren handduk.100 Råd vid fel Om det i teckenrutan står # eller ã: ❑ Se avsnittet "Filter och skötsel". Om fläkten inte fungerar: ❑ Dra ut stickkontakten ur vägguttaget eller skruva ur säkringen. Vänta ca. 1 minut och sätt därefter tillbaka stick- kontakten i vägguttaget resp. skruva åter i säkringen. Starta fläkten på nytt. Ta kontakt med en serviceverkstad vid ev. frågor eller vid fel på fläkten. (Se förteckningen över serviceverkstäder). Uppge uppgifterna nedan vid kontakt med serviceverkstad: Ställa in ljud- och ljussignalen som anger rengöring/byte av filter Om det blir nödvändigt att ändra driftsättet (frånluft/med kolfilter) måste även ljud- och ljussignalen som anger att det är dags att rengöra fettfilter resp. dags att byta kolfilter ändras (se monteringsanvisningen). E-nr. FD Fyll i uppgifterna från typskylten redan nu i fältet ovan. Om du tar ut fettfiltren syns typskylten inuti fläkten.101 Viktigt att veta Monteringsanvisning: Kompletterande anvisningar vid montering över gasspis/-häll: Om fläkten ska monteras över gas- spis/-häll måste detta göras i enlighet med gällande bestämmelser i resp. land (t.ex. Technische Regeln Gasinstallation TRG för Tyskland). Följ gällande anvisningar för montering av spisfläktar samt de monterings- anvisningar tillverkaren av gasspisen/ -hällen lämnar. Fläkten får endast monteras med ena sidan mot högskåp eller hög vägg. Minimiavstånd 50 mm. För gashällar gäller att minsta avstånd från fläktens underkant till gallret som tillagningskärlet står på ska vara: 650 mm, se bild 1. Gamla uttjänta produkter är inte värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas. Förstör den gamla fläkten innan den lämnas till skrotning. Den nya fläkten har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas. Hör med din kommun eller det lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt. Fläkten har två olika arbetssätt: frånluft eller med kolfilter. Spisfläkten ska alltid placeras mitt över häll/spis. Minimiavstånd mellan elektriska kokzoner och fläktens underkant: 550 mm, bild 1. Fläkten får monteras över eldstad för fast bränsle endast om eldstaden har ett slutet icke avtagbart skyddshölje och i enlighet med gällande bestämmelser i resp. land. Denna inskränkning gäller ej för gasspis/-häll. Ju mindre avstånd mellan spisfläkt och spis desto större risk för att det bildas vattendroppar på fläktens undersida p.g.a. vattenånga.102 Före monteringen Den avgående luften leds via en ventilationstrumma uppåt eller direkt ut i det fria.

Den avgående luften får inte ledas ut i skorsten för rök eller avgas om denna är i funktion eller i en trumma som används för ventilation av rum där det står en eldstad. Gällande föreskrifter (t.ex. byggnorm) måste åtföljas beträffande hur den avgående luften får ledas ut. Är skorstenen inte längre i funktion måste tillåtelse inhämtas från ansvarig sotare.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn. Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar). Detta kan man uppnå om förbränningsluf- ten leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder. Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet. Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser. Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar. Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer. Om frånluften leds ut genom yttervägg bör teleskopisk anslutningslåda mot mur användas. Ej tillåtet i Sverige. Frånluft

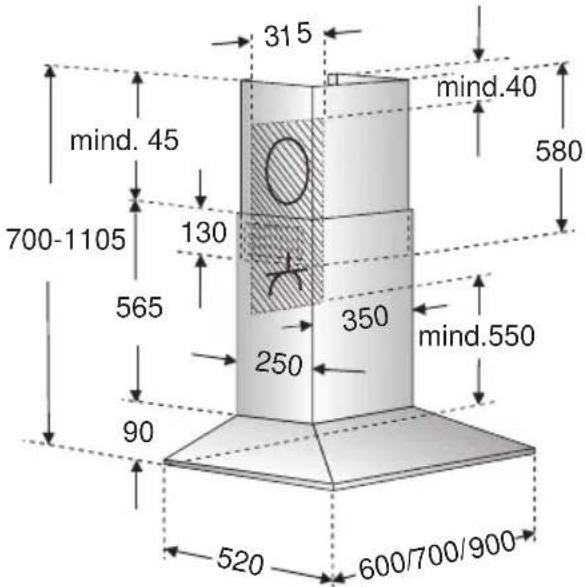

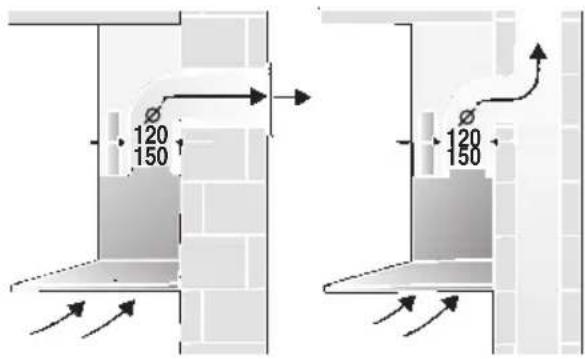

Före monteringen Så här fungerar fläkten mest effektivt: ❑ Kort, slät imkanal. ❑ Så få rörkrökar som möjligt. ❑ Så stor diameter som möjligt på rör och rörkrökar. Långa, icke släta frånluftsrör, många böjar eller för liten rördiameter gör att effekten inte blir optimal samtidigt som bullret ökar. ❑ Runda kanaler: Vi rekommenderar inre diameter 150 mm, dock minst 120 mm. ❑ Platta kanaler måste ha likvärdig inre area som runda. Kanalerna bör inte ha några skarpa böjar. l 120 mm ca. 113 cm

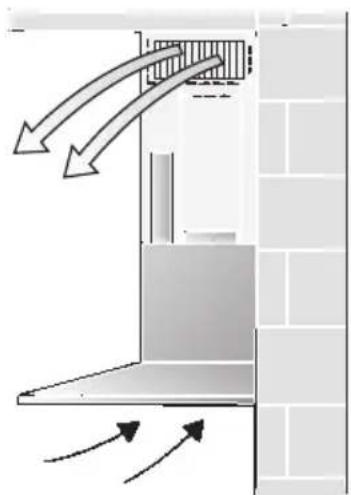

❑ Vid avvikande rördiameter: Sätt in tätningslister. ❑ Vid frånluft: Sörj för tillräcklig ventilation! Kolfilter ❑ Om anslutning till husets ventilationskanal inte är möjlig Anslutning frånluftsslang l 150 mm:

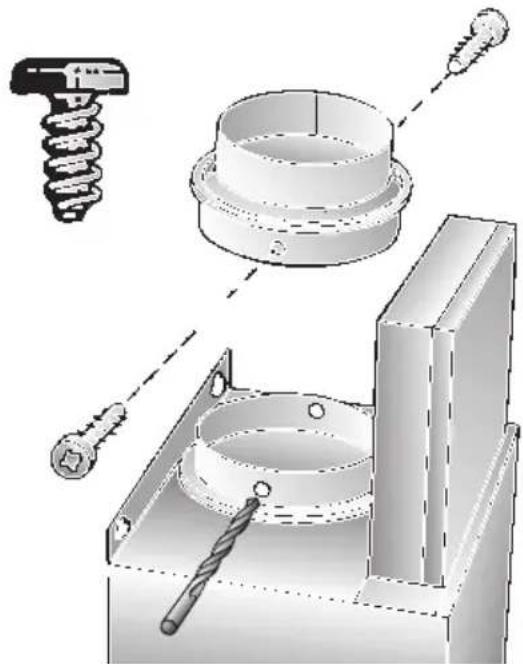

Fäst röret direkt i kanalen. Anslutning frånluftsslang l 120 mm: ❑ Stick in reduceringsstycket i kanalen, förborra 2 hål l 3 mm och skruva fast. ❑ Fäst frånluftsslangen i reduceringsstycket. Komplett monteringsset finns att köpa i fackhan- deln. Resp. tillbehörs- nummer återfinns i slutet av denna bruksanvisning.

Frånluft Kolfilter 20,260 cm 22,4 21,570 cm 23,7 23,290 cm 25,4 Rätt till tekniska ändringar förbehålles. Förberedelser i väggen

Väggen måste vara jämn och lodrät.

Kontrollera att plugg sitter fast ordentligt. Vikt i kg: Före monteringen Ändra från frånluft till kolfilter Ändra till drift med kolfilter:

Vid leverans är fläkten inställd på frånluftsdrift.

Fläkten måste vara ansluten till elnätet men avstängd.

1. Tryck på tangenten 0 och håll den

{ i teckenrutan, håll då även tangenten intryckt tills det står ã i teckenrutan. Släpp därefter båda tangenterna.

Efter en kort stund slocknar ã i teckenrutan. Elektroniken har nu ställt om sig till drift med kolfilter.

Ändra tillbaka till frånluftsdrift genom att upprepa steg 1. och 2. (det står #). Elektrisk anslutning Spisfläkten får endast anslutas till ett jordat vägguttag, förutsatt att detta är installerat enligt gällande bestämmelser och att stickproppen är skyddad genom jordning. Det jordade vägguttaget bör om möjligt installeras direkt bakom fläktbeklädnaden enligt. Elektriska data: Uppgifterna finns på typskylten. Typskylten syns inuti fläkten om du tar ut filterramen. Före reparationer: Gör alltid spisfläkten strömlös. Anslutningsledningens längd: 1,30 m. Om fast anslutning krävs: Fast anslutning får endast utföras av behörig elektriker. Frånskiljare måste användas. Använd en kontakt med en kontaktöppning om minst 3 mm och allpolig frånslagning. Dit hör LS- omkopplare och skyddsbrytare. Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara. Spisfläkten är avstörd enligt EUs bestämmelser för radioavstörning105 Montering Obs! Läs noga anvisningar för ev. extra tillbehör som också ska monteras.

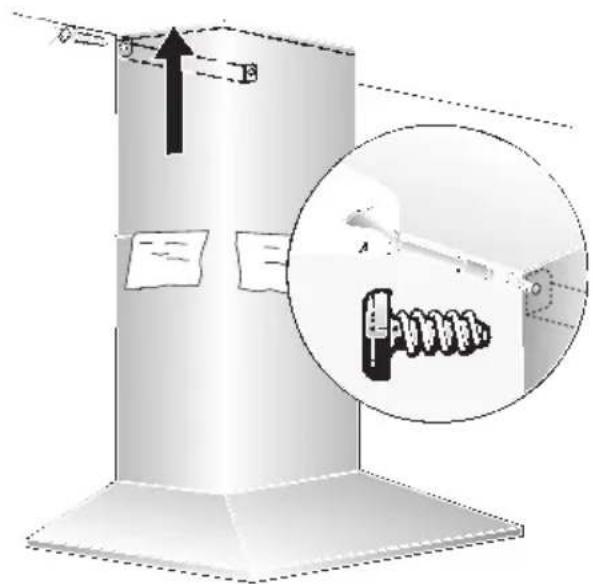

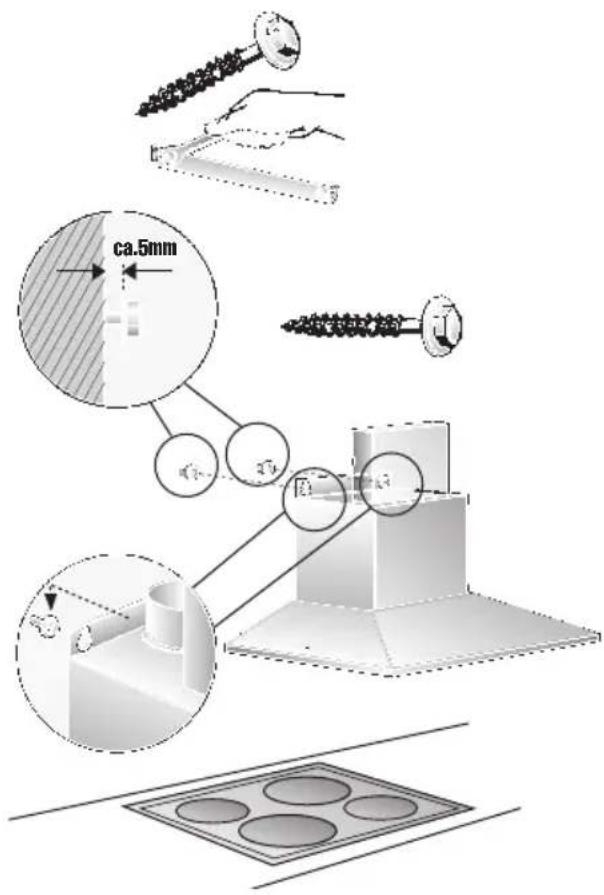

5. Skruva fast fästskenan till beklädnaden.

6. Dra åt de båda övre sexkantskruvarna

så att bara ca. 5 mm återstår.

7. Häng fast fläkten i skruvarna.

ca.5mm Fläkten är avsedd att monteras i köksvägg.

1. Ta bort fettfilter och lamphölje

(se bruksanvisningen).

2. Rita en mittlinje på väggen från taket till

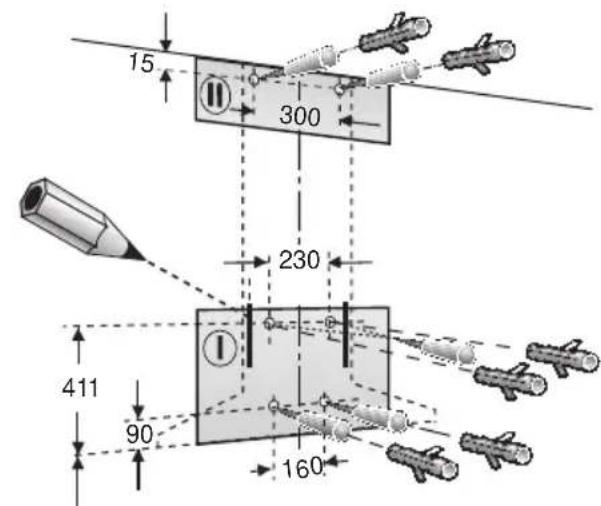

3. Markera med hjälp av mallen

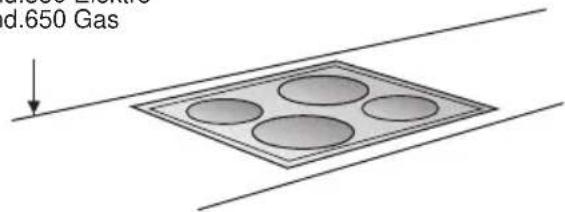

skruvarnas placering på väggen. Under- lätta också arbetet genom att rita upp konturerna för upphängnings-området. Minsta avstånd mellan spis/häll och fläkt; elektrisk spis = 550 mm, gasspis = 650 mm. Mallens undre kant motsvarar fläktens undre kant.

4. Borra 4 hål för fläkten och 2 hål (alla

l 8 mm för beklädnaden. Tryck in plugg.

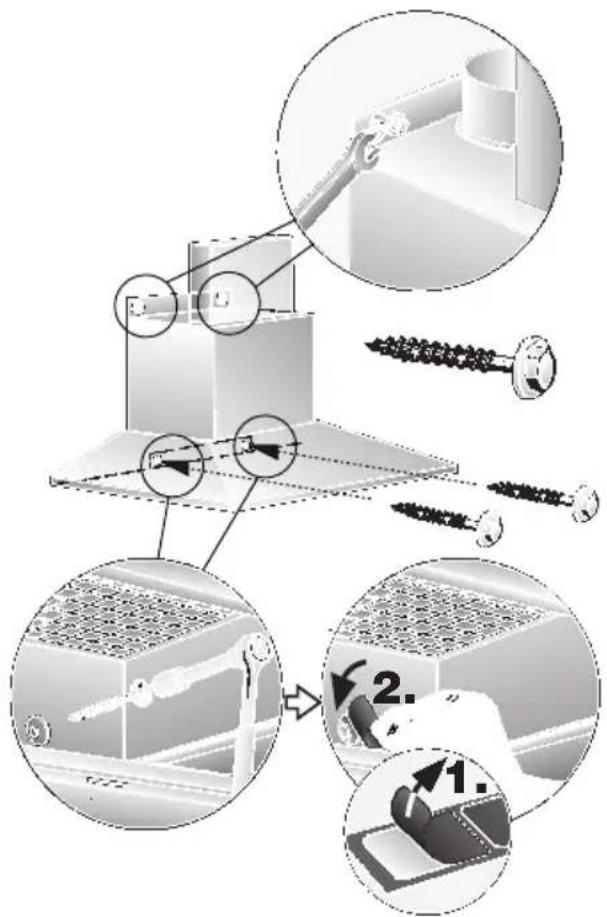

08. Dra åt de båda nedre

sexkantskruvarna. Kontrollera att fläkten sitter rakt innan de 4 skruvarna dras åt.

09. Fäst en bit täckfolie över varje hål på de

2 nedre fästskruvarna på skyddsgallret.

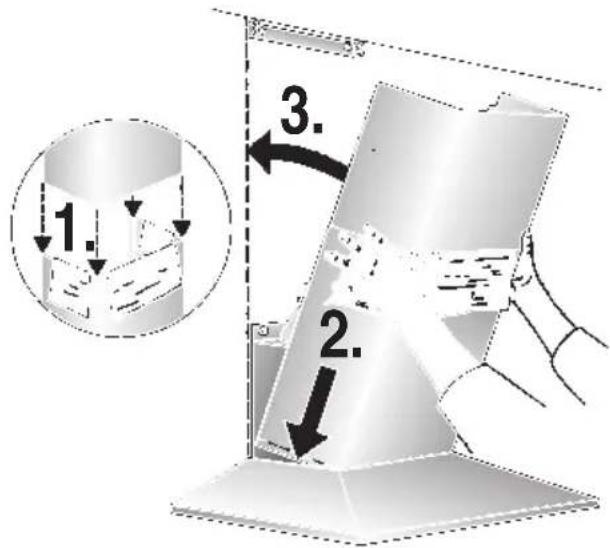

13. Skjut in de två beklädnadsdelarna i

varandra (slitsen i den övre teleskop- elen ska vara nedåt) och passa in dem i utsnittet i fläkten. Var försiktig så att det inte blir skrapmärken på beklädnaden. Använd monteringsmallen för att skydda kanten på beklädnadens underdel.

10. Sätt samman rörkanalerna.

11. Koppla fläkten till elnätet.

12. Dra loss skyddsfolien från

beklädnaden. Var försiktig så att inte de känsliga ytorna i rostfritt stål skadas.

15. Sätt tillbaka fettfilter och lamphölje

14. Lyft den övre delen och skruva fast den
