MODE D'EMPLOI Empire GPO

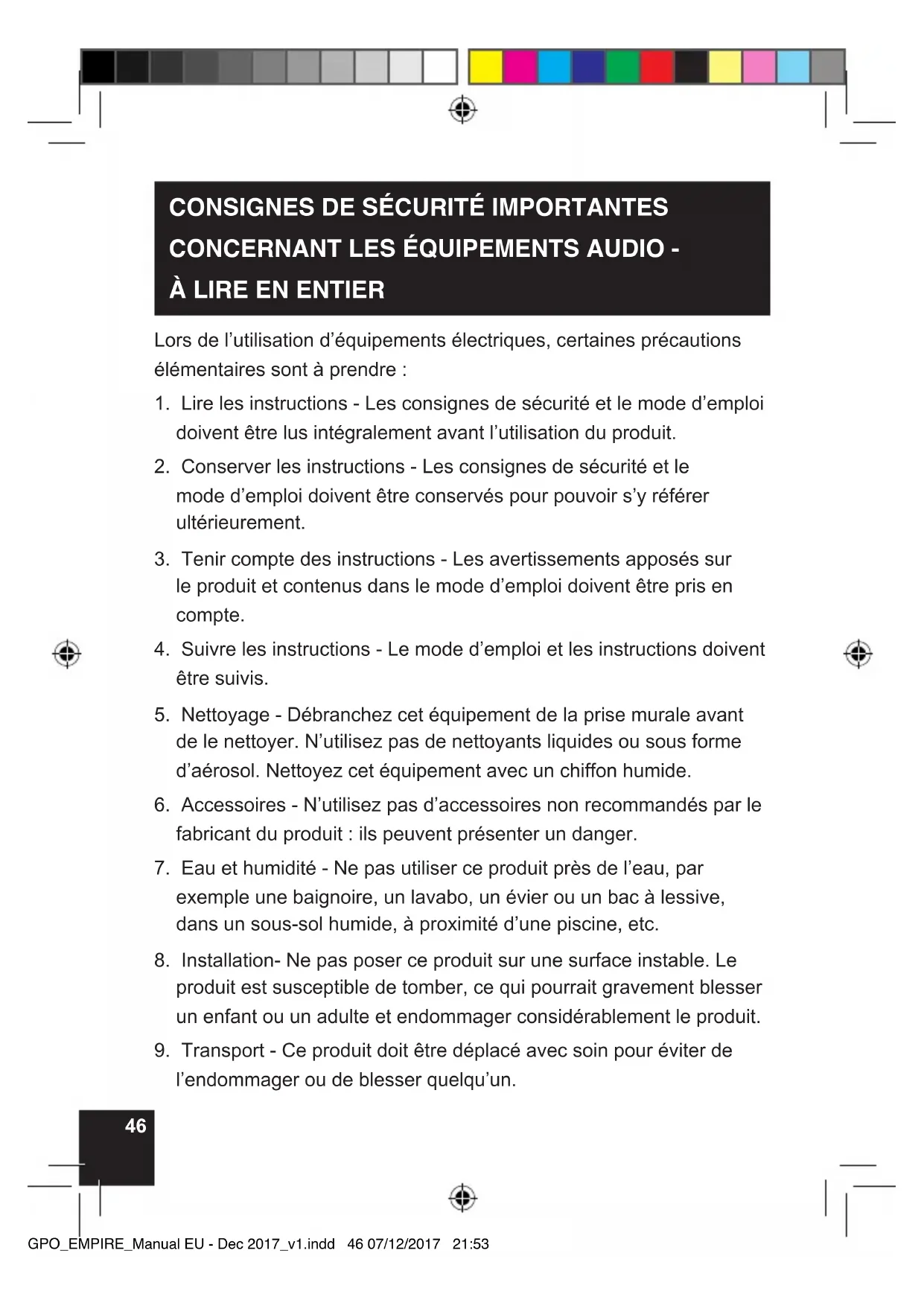

Lors de l’utilisation d’équipements électriques, certaines précautions élémentaires sont à prendre :

1. Lire les instructions - Les consignes de sécurité et le mode d’emploi

doivent être lus intégralement avant l’utilisation du produit.

2. Conserver les instructions - Les consignes de sécurité et le

mode d’emploi doivent être conservés pour pouvoir s’y référer ultérieurement.

3. Tenir compte des instructions - Les avertissements apposés sur

le produit et contenus dans le mode d’emploi doivent être pris en compte.

4. Suivre les instructions - Le mode d’emploi et les instructions doivent

5. Nettoyage - Débranchez cet équipement de la prise murale avant

de le nettoyer. N’utilisez pas de nettoyants liquides ou sous forme d’aérosol. Nettoyez cet équipement avec un chiffon humide.

6. Accessoires - N’utilisez pas d’accessoires non recommandés par le

fabricant du produit : ils peuvent présenter un danger.

7. Eau et humidité - Ne pas utiliser ce produit près de l’eau, par

exemple une baignoire, un lavabo, un évier ou un bac à lessive, dans un sous-sol humide, à proximité d’une piscine, etc.

8. Installation- Ne pas poser ce produit sur une surface instable. Le

produit est susceptible de tomber, ce qui pourrait gravement blesser un enfant ou un adulte et endommager considérablement le produit.

9. Transport - Ce produit doit être déplacé avec soin pour éviter de

l’endommager ou de blesser quelqu’un. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 46 07/12/2017 21:5347

10. Ventilation - La base de l’appareil comporte des fentes et

ouvertures de ventilation, an de garantir le bon fonctionnement du produit et d’éviter qu’il ne surchauffe. Ces ouvertures ne doivent être ni obstruées, ni recouvertes. N’obstruez jamais ces ouvertures en posant le produit sur un lit, un canapé, un tapis ou toute surface semblable. Ne placez pas ce produit dans un rangement encastré comme une bibliothèque ou une étagère, sauf si ce rangement est sufsamment ventilé ou si les instructions du fabricant sont respectées.

11. Alimentation - N’utilisez le produit qu’avec le type d’alimentation

indiqué sur l’étiquette. Si vous avez des doutes sur le type de courant qui alimente votre domicile, consultez le revendeur du produit ou votre fournisseur d’électricité local. Si votre produit est conçu pour fonctionner avec des piles, ou d’autres sources d’énergie, veuillez consulter le mode d’emploi.

13. Alimentation - protection des cordons - Faites passer les cordons

d’alimentation de sorte à éviter qu’ils ne se coincent dans quelque chose.

14. Orages - Pour protéger du mieux possible ce produit lors d’un

orage, ou si vous ne l’utilisez pas pendant longtemps, débranchez- le de la prise murale et déconnectez l’antenne ou le système de câbles. Ceci évitera que le produit ne soit endommagé par la foudre ou une surtension des lignes électriques.

15. Lignes électriques - Aucun système d’antenne extérieure ne doit

être disposé à proximité d’une ligne électrique aérienne ou de tout autre circuit d’éclairage ou d’alimentation électrique, ni dans une position où il serait susceptible de tomber sur ces lignes électriques ou ces circuits. Lors de l’installation d’un système d’antenne extérieure, veillez bien à ne pas toucher ces lignes électriques ou ces circuits : tout contact pourrait vous être fatal. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 47 07/12/2017 21:5348

16. Surcharge - Ne surchargez pas les prises murales, les rallonges

électriques ou les prises multiples, au risque de provoquer un incendie ou de vous électrocuter.

17. Introduction d’objets et de liquides - N’enfoncez jamais d’objets

(quels qu’ils soient) dans les ouvertures de ce produit, car ils pourraient entrer en contact avec des points de tension dangereux ou court-circuiter certaines pièces, ce qui risquerait de provoquer un incendie ou une décharge électrique. Cet appareil ne doit en aucun cas être exposé à un ruissellement ou des éclaboussures. Veillez à ce qu’aucun objet rempli de liquide, tel qu’un vase, ne soit placé sur l’appareil.

18. Assistance technique - Pour toute question d’ordre technique,

merci de contacter Protelx Ltd au +44 845 521 4095. Pour toute demande de remboursement ou d’échange, merci de contacter le revendeur chez qui vous avez acheté ce produit. Si votre produit est encore sous garantie, un produit de rechange vous sera expédié, dès lors qu’il s’agit d’un défaut du produit et non d’une mauvaise utilisation.

22. Chaleur - L’appareil doit être placé à l’écart des sources de chaleur

telles que les radiateurs, chauffages, cuisinières et autres appareils (dont les amplicateurs) produisant de la chaleur. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 48 07/12/2017 21:5349 PRÉCAUTIONS Consignes de sécurité - Attention :

1. Pour couper entièrement l’alimentation de ce produit, débranchez

le cordon d’alimentation de la prise murale. Veillez à débrancher le produit si vous ne comptez pas l’utiliser pendant une période prolongée (ex : vacances).

2. En utilisant les commandes ou les réglages ou en exécutant les

procédures d’une façon qui n’est pas décrite dans le présent manuel, vous risquez d’être exposé à des rayonnements dangereux.

3. Pour éviter une décharge électrique, insérez jusqu’au bout la broche

large dans la fente large.

4. S i ce produit devient défectueux, contactez un centre d’assistance

qualié et cessez de l’utiliser. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 49 07/12/2017 21:5350

Pour limiter le risque d’incendie ou d’électrocution, veillez à ne pas exposer cet équipement à la pluie ou à l’humidité. ATTENTION : En utilisant les commandes ou les réglages ou en exécutant les procédures d’une façon qui n’est pas décrite dans le présent manuel, vous risquez d’être exposé à des rayonnements dangereux. ATTENTION RISQUE D’ÉLECTROCUTION - NE PAS OUVRIR ! Pour limiter le risque d’électrocution, ne démontez ni le capot, ni le panneau arrière. Aucune pièce à l’intérieur ne peut être réparée par l’utilisateur. Pour toute réparation, faites appel à un technicien de maintenance qualié. L’éclair terminé par une èche dans un triangle équilatéral est là pour mettre en garde l’utilisateur sur la présence d’une « tension dangereuse » non isolée dans le boîtier de l’appareil, susceptible d’être assez puissante pour provoquer une décharge électrique. Le point d’exclamation dans un triangle équilatéral est là pour mettre en garde l’utilisateur sur la présence d’instructions relatives à l’utilisation et à la maintenance (réparation) dans la documentation fournie avec l’équipement. (Voir marquages au dos du produit) GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 50 07/12/2017 21:5351 AVERTISSEMENT DE SÉCURITÉ : Le bon fonctionnement du produit est susceptible d’être altéré par de fortes interférences électromagnétiques. Si ce cas se présente, réinitialisez le produit pour qu’il se remette à fonctionner normalement en suivant les instructions contenues dans le manuel. Si le produit ne fonctionne toujours pas correctement, installez-le à un autre endroit.

AVANT LA PREMIÈRE UTILISATION

1. Sélectionnez soigneusement l’endroit où vous allez installer

l’appareil. Ne le mettez pas en plein soleil, ni à proximité d’une source de chaleur. Évitez également les endroits trop poussiéreux, froids ou humides, ou soumis à des vibrations. Installez ce produit à l’écart des sources de vrombissement, telles que les transformateurs ou les moteurs.

2. N’ouvrez pas la base de l’appareil : vous risqueriez d’endommager

les circuits ou de vous électrocuter. Si un corps étranger venait à s’y introduire, contactez votre revendeur.

3. Ne manipulez pas vos disques avec les mains sales. Ne lisez jamais

un disque dont la surface est lézardée.

4. Lors du retrait de la prise d’alimentation de la prise murale, tirez bien

sur la prise et jamais sur le cordon.

5. Pour protéger le diamant, n’oubliez pas de replacer le protège-

diamant blanc après utilisation.

6. Ne nettoyez pas l’appareil avec des solvants chimiques, car ils sont

susceptibles de dégrader le revêtement. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 51 07/12/2017 21:5352 Utilisez un chiffon propre et sec.

7. Pour couper entièrement l’alimentation de ce produit, débranchez

le cordon d’alimentation de la prise murale. Veillez à débrancher le produit si vous ne comptez pas l’utiliser pendant une période prolongée (ex : vacances).

8. Conservez ce manuel en lieu sûr pour pouvoir le consulter

1. Placez un tournevis à l’extrémité du diamant et

appuyez vers le bas dans la direction de « A ».

2. Retirez le diamant en tirant tout droit et vers le bas.

Installer le nouveau diamant

1. Tenez l’extrémité du diamant et insérez l’autre

bord en appuyant dans la direction de « B ».

2. Appuyez vers le haut dans la direction de

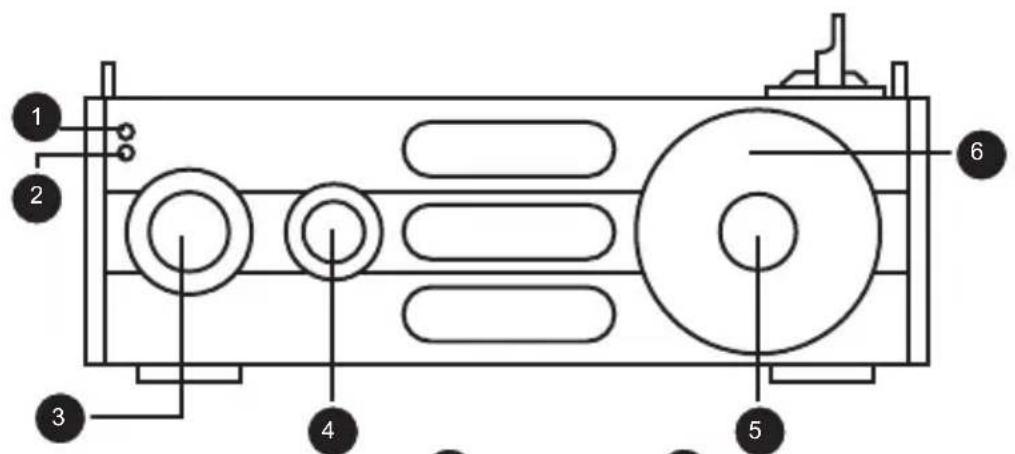

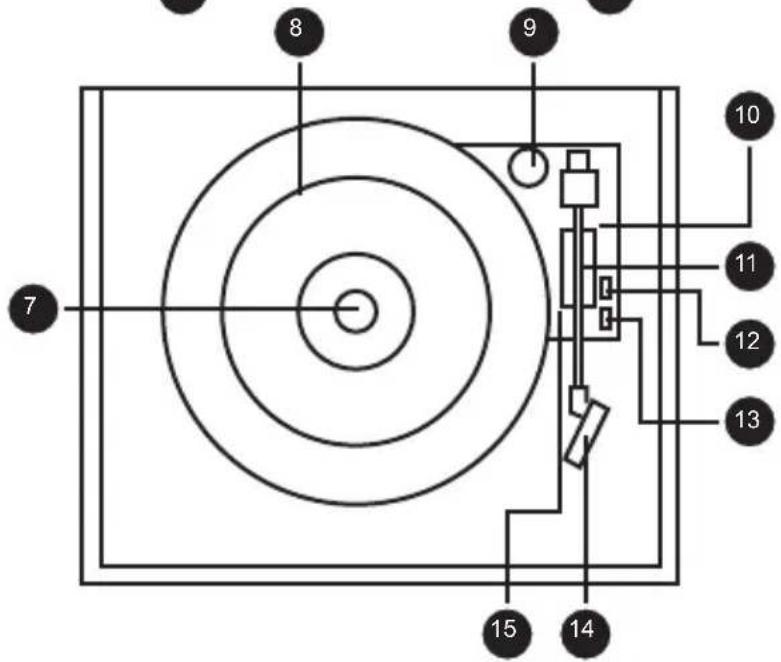

« C » jusqu’à ce que l’extrémité soit clippée. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 53 07/12/2017 21:5354 SCHÉMA

1. Témoin led stéréo

4. Sélecteur de fonction

7. Moteur de la platine

9. Adaptateur 45 tours

12. Sélecteur de vitesse

13. Interrupteur on/off à arrêt automatique

17. Interrupteur on/off du haut-parleur interne

18. Antenne fm à raccord exible

19. Prise jack pour haut-parleur externe

20. Prise jack de sortie rca

21 Prise jack d’entrée

PARTIE I : Fonctionnalités principales Connectez la prise d’alimentation à la prise murale. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 54 07/12/2017 21:5355

1. Pour allumer l’appareil, tournez le bouton POWER/VOLUME dans

le sens des aiguilles d’une montre jusqu’à entendre un « clic ». Le témoin lumineux d’alimentation à LED s’allumera en rouge.

2. Sélectionnez la fréquence AM ou FM en tournant le SÉLECTEUR

DE FONCTION. La LED du cadran s’allumera.

3. Sélectionnez la station radio de votre choix en tournant le BOUTON

4. Tournez le bouton POWER/VOLUME pour régler le volume sonore.

Remarque : Pour une réception FM optimale, dépliez l’antenne à raccord exible. FONCTION TOURNE-DISQUE

1. Pour allumer l’appareil, tournez le bouton POWER/VOLUME dans le

sens des aiguilles d’une montre jusqu’à entendre un « clic ».

2. Sélectionnez Phono en tournant le SÉLECTEUR DE FONCTION.

3. Placez le disque sur la platine. N’oubliez pas d’utiliser le sélecteur

de vitesse pour choisir la vitesse adaptée à votre disque.

4. Ôtez le protège-diamant blanc en plastique. Rangez le protège-

diamant dans un endroit sûr et accessible an de pouvoir le replacer ultérieurement.

6. Libérez le bras en déverrouillant le mécanisme de verrouillage du

7. Soulevez le bras en faisant basculer le lève-bras en arrière.

8. Déplacez doucement le bras vers la platine, puis faites basculer le

lève-bras vers l’avant : le bras va descendre doucement sur le disque et en commencer la lecture. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 56 07/12/2017 21:5357

9. Pour mettre en pause ou arrêter la lecture, soulevez le bras et

replacez-le manuellement sur le repose-bras. REMARQUE : Nous vous conseillons vivement de fermer le capot antipoussière lorsque vous lisez vos disques. En outre, ne posez rien sur le capot antipoussière, surtout lorsque vous écoutez un disque. SORTIE

1. Connectez les prises de sortie RCA aux ches d’entrée auxiliaires

de votre amplicateur. Veillez à ce que les couleurs des ches correspondent aux couleurs des prises.

2. Branchez la prise d’alimentation de l’appareil dans la prise murale.

Allumez ensuite votre amplicateur et réglez-en le volume sonore. ENTRÉE

1. Pour allumer l’appareil, tournez le bouton POWER/VOLUME dans le

sens des aiguilles d’une montre jusqu’à entendre un « clic ».

2. Sélectionnez LINE IN en tournant le SÉLECTEUR DE FONCTION.

3. Connectez les prises de sortie RCA aux ches d’entrée auxiliaire

de votre amplicateur. Veillez à ce que les couleurs des ches correspondent aux couleurs des prises. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 57 07/12/2017 21:5358 PRISE CASQUE Pour écouter de la musique avec un casque ou des écouteurs, branchez votre casque ou vos écouteurs sur la prise casque.

PRISE JACK POUR HAUT-PARLEUR EXTERNE

Pour écouter de la musique sur des hauts-parleurs externes, branchez les câbles des hauts-parleurs externes sur la prise jack pour haut- parleur externe qui se trouve à l’arrière de l’appareil.

INTERRUPTEUR ON/OFF DU HAUT-P

ARLEUR INTERNE Pour écouter de la musique avec le haut-parleur interne, placez l’interrupteur sur la position « On ». GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 58 07/12/2017 21:5359

DANGER ! RISQUE DE LÉSION AUDITIVE

• Réglez le volume au minimum sur l’appareil de lecture avant de brancher le casque à la source sonore.

• Évitez d’écouter de la musique à volume élevé, à plus forte raison sur de longues durées ou de manière fréquente. Un volume trop élevé est susceptible de provoquer une perte d’audition irréversible. Remarque : Mode ERP2 : Lorsque l’appareil ne reçoit aucun signal sonore de la platine ou de l’entrée RCA pendant environ 10 minutes, il se met automatiquement en veille. Pour quitter le mode veille, éteignez puis rallumez l’appareil pour l’utiliser à nouveau normalement. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 59 07/12/2017 21:5360

PROBLÈME CAUSE SOLUTION

APPAREIL ENTIER L'appareil ne s'al- lume pas quand je le mets en marche. L'appareil n'est pas branché. Branchez l'appareil sur l'alimentation secteur. Les hauts-parleurs n'émettent aucun son. Le volume est sur le minimum. Réglez le volume. La source sonore ne correspond pas au sélecteur de source d'entrée. Sélectionnez à nouveau la source d'entrée souhaitée. Le son est brouillon. L'appareil est trop proche d'un poste de télévision ou d'un équipement du même type. Éteignez la télévision ou l'équipement en question et déplacez l'appareil. L'appareil ne répond pas. L'appareil est altéré par une nuisance externe telle qu'une décharge électrosta- tique. Débranchez le cordon d'alimentation et tout dispositif d'al- imentation, patientez une minute et re- branchez l'appareil. TOURNE-DISQUE Le son est brouillon lors de la lecture d'un disque. Le diamant n'est pas placé au milieu du sillon. Placez le diamant au milieu du sillon. Le son devient brouillon au bout d'un certain temps. Le diamant est abîmé. Changez le diamant. GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 60 07/12/2017 21:5361 Si, malgré tout cela, vous n’arrivez pas à résoudre votre problème, merci de contacter le service clientèle de Protelx Ltd : +44 845 521

GPO_EMPIRE_Manual EU - Dec 2017_v1.indd 61 07/12/2017 21:5362 SPÉCIFICATIONS RADIO Fréquence bande AM 520-1620 KHz Fréquence bande FM 87,5-108 KHz AMPLIFICATEUR Puissance de sortie 0,8 W + 0,8 W Réponse en fréquence 50 TO 20 000 Hz (+ 3, -2 dB) TOURNE-DISQUE Moteur Servomoteur CC Mécanisme d’entraînement Entraînement par courroie Vitesses 33-1/3 tr/min, 45 tr/min et 78 tr/min Pleurage et scintillement Moins de 0,35 % (pondéré) Rapport signal sur bruit Plus de 35 dB Type de cellule Cellule stéréo céramique Diamant TL3034 Niveau de sortie 130 mV (± 50 mV, 1 KHz, - 10 dB)

Puissance requise CA 230 50 Hz Puissance consommée 9 W Dimensions (L x H x P) 316 x 285 x 150 mm Poids 2,55 kg (approx) Accessoires standard Manuel d’utilisation Adaptateur 45 tours

• Dans le cadre de l’amélioration continue de nos produits, leur conception, leurs spécications et leur mode d’emploi sont susceptibles d’être modiés sans préavis. Ne pas jeter les appareils électriques et électroniques avec les ordures ménagères.

• Rapportez-les à un point de collecte.
