Caractéristiques techniques	Débit d'extraction : jusqu'à 800 m³/h, Niveau sonore : 40-70 dB(A), Éclairage LED : 2 x 1,5 W
Type d'installation	Hotte murale
Dimensions	Largeur : 90 cm, Profondeur : 50 cm, Hauteur : 50 cm
Filtration	Filtres à charbon et filtres métalliques lavables
Utilisation	Modes de fonctionnement : évacuation ou recyclage
Maintenance	Filtres à nettoyer tous les 3 mois, filtres à charbon à remplacer tous les 6 mois
Sécurité	Protection contre les surcharges, arrêt automatique en cas de surchauffe
Informations générales	Garantie : 2 ans, Classe énergétique : A

FOIRE AUX QUESTIONS - Inspiration FX SM ROBLIN

Comment nettoyer les filtres de ma hotte ROBLIN Inspiration FX SM ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si tout est en ordre, il pourrait y avoir un problème avec l'interrupteur ou le câblage interne, nécessitant une assistance technique.

Quel est le niveau sonore de la hotte ROBLIN Inspiration FX SM ?

Le niveau sonore de la hotte est de 45 dB à la vitesse minimale et peut atteindre jusqu'à 65 dB à la vitesse maximale, ce qui est considéré comme relativement silencieux pour une hotte.

Comment puis-je augmenter l'aspiration de ma hotte ?

Assurez-vous que les filtres sont propres et en bon état. Vérifiez également que la hotte est installée à la bonne hauteur au-dessus de la cuisinière, idéalement entre 65 cm et 75 cm.

Est-ce que la hotte ROBLIN Inspiration FX SM a un mode de fonctionnement recirculé ?

Oui, la hotte peut fonctionner en mode recyclage avec des filtres à charbon, qui doivent être remplacés régulièrement pour garantir une performance optimale.

Comment régler la lumière de ma hotte ?

La hotte est équipée d'un éclairage LED. Pour régler la lumière, utilisez l'interrupteur correspondant sur le panneau de commande pour l'allumer ou l'éteindre.

Que faire si la hotte fume ou dégage une odeur étrange ?

Si la hotte dégage une odeur étrange, vérifiez si les filtres sont obstrués ou sales. Si le problème persiste, éteignez la hotte et contactez un professionnel pour une vérification.

Quelle est la garantie de ma hotte ROBLIN Inspiration FX SM ?

La hotte est généralement fournie avec une garantie de 2 ans, couvrant les défauts de fabrication. Consultez le manuel d'utilisation pour plus de détails spécifiques.

Comment installer la hotte ROBLIN Inspiration FX SM ?

L'installation doit être effectuée par un professionnel qualifié. Suivez les instructions fournies dans le manuel d'installation pour garantir une installation correcte et sécurisée.

À quelle fréquence dois-je remplacer les filtres de ma hotte ?

Il est recommandé de remplacer les filtres à charbon tous les 6 mois à 1 an, selon l'utilisation, et de nettoyer les filtres métalliques tous les 1 à 3 mois.

MODE D'EMPLOI Inspiration FX SM ROBLIN

Mode d'emploi et installation

Hotte de Cuisine

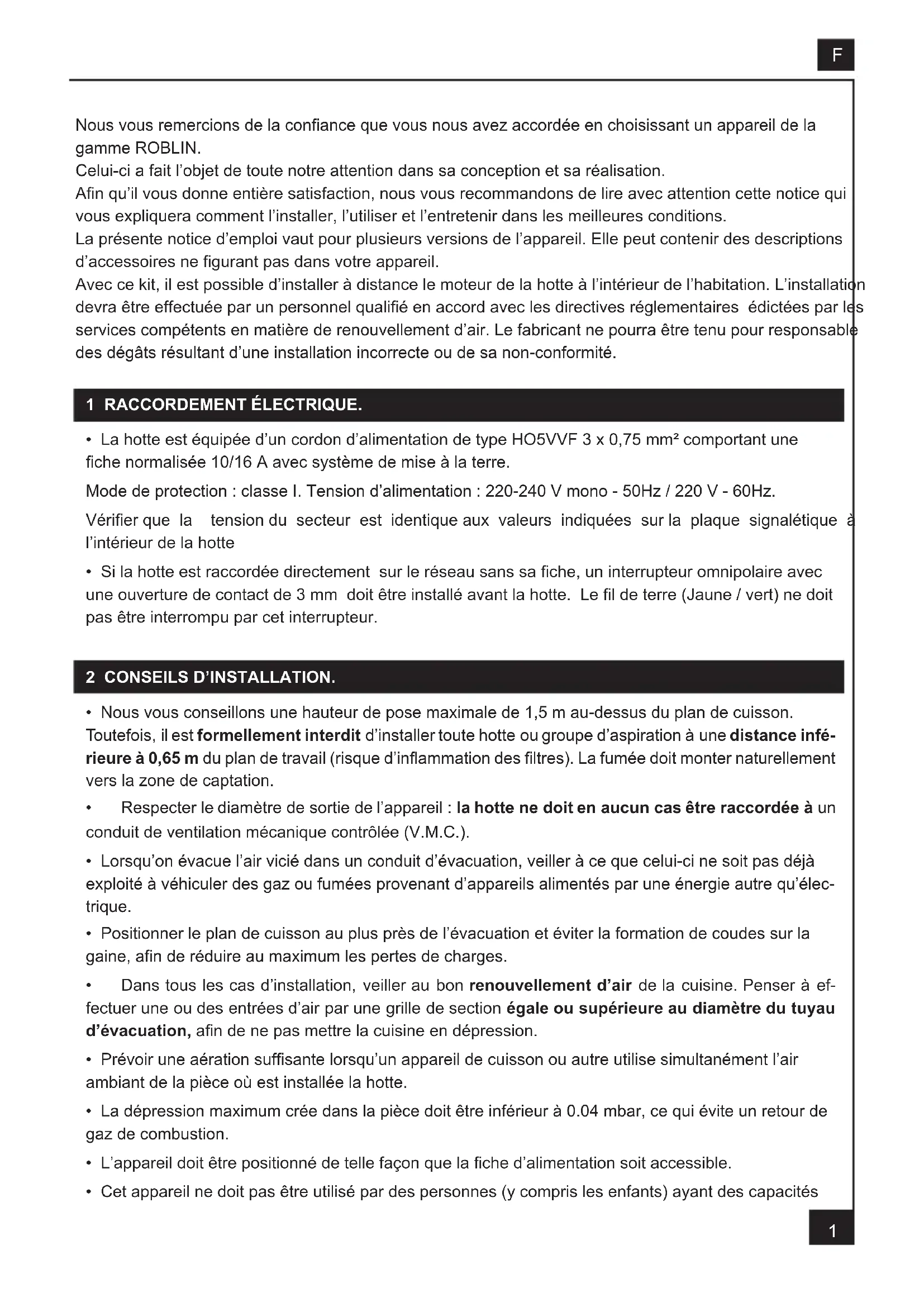

Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la gamme ROBLIN.

Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les meilleures conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Avec ce kit, il est possible d'installer à distance le moteur de la hotte à l'intérieur de l'habitation. L'installation devra être effectuée par un personnel qualifié en accord avec les directives réglementaires édictées par les services compétents en matière de renouvellement d'air. Le fabricant ne pourra être tenu pour responsable des dégâts résultant d'une installation incorrecte ou de sa non-conformité.

1 RACCORDEMENT ÉLECTRIQUE.

- La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 x 0,75 mm² comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

- Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Nous vous conseillons une hauteur de pose maximale de 1,5 m au-dessus du plan de cuisson.
  Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.
• La dépression maximum crée dans la pièce doit être inférieur à 0.04 mbar, ce qui évite un retour de gaz de combustion.
• L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités

psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doivent être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux dû au perçage et chevillage au plafond.

1) Ouvrir le colis de la hotte.
• FIXATION PAR LE CHASSIS : PERCAGE DU PLAFOND
2) A l'aide d'un fil à plomb reporter au plafond le centre du plan de cuisson. Tracer les axes parallèlement au plan de cuisson (Fig. 1).
3) Réaliser la découpe d'encastrement dans le faux-plafond (Fig 2a).
4) Tracer les centres des différents perçages à effectuer sur le plafond. (Fig 2b)
5) Percer le plafond à l'endroit de la pose, dont un trou de ∅ 40 qui permet le passage de l'alimentation suivant la Fig. 2b. Si le plafond est en béton, employer 4 chevilles en fonte pour ∅ 10, exclure les chevilles en plastique. Si celui-ci vous semble de solidité douteuse, n'hésitez pas à le renforcer dans les combles (Fig. 3). Fixer solidement la boîte moteur (Fig.4) : 4 positions à 90°.
6) Ajuster la hauteur de la boîte moteur: 20 mm de réglage (Fig. 5).
7) Ouvrir le déflecteur du plateau (Fig. 6 Rep. 12) par: pousser / dévérrouiller (Fig 14).
8) Enlever les filtres.

• RACCORDEMENT

- Version Evacuation Extérieure :

a- Mettre le clapet anti retour C sur la sortie de l'appareil (Rep. 6) et raccorder le tuyau flexible à l'évacuation extérieure et à la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 8).
b- Raccorder électriquement le moteur (Voir paragraphe Raccordement Electrique).
c- Fixer le corps de la hotte (Fig.10).
Attention : Cette phase du montage doit être réalisée à 2 personnes.
d- Raccorder le connecteur du moteur sur la hotte (Fig.7).
e- Vérifier les connecteurs du moteur (Fig.9).
f- Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
g- Mettre en place les filtres et refermer le déflecteur du plateau.
- Version Recyclage :
a- Prévoir un retour dans la cuisine (Fig. 11).
b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil (Rep. 6) et ce retour. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 12).
c- Raccorder électriquement le moteur (Voir paragraphe Raccordement Electrique).
d- Fixer le corps de la hotte (Fig.10).

Attention : Cette phase du montage doit être réalisée à 2 personnes.

e- Raccorder le connecteur du moteur sur la hotte (Fig.7).

f- Vérifier les connecteurs du moteur (Fig.9).

g- Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

h- Placer les cartouches à charbon actif sur le moteur (Fig. 13)

i- Mettre en place les filtres et refermer le réflecteur du plateau.

• CLIPPAGE SUR LE FAUX-PLAFOND :

2) A l'aide d'un fil à plomb reporter au plafond le centre du plan de cuisson. Tracer les axes parallèlement au plan de cuisson (Fig. 1).
3) Réaliser la découpe d'encastrement dans le faux-plafond (Fig 2a).
4) Enlever les caches des points lumineux (Fig. 15).
5) Dévisser les vis des clips en fonction de l'épaisseur du faux-plafond (Fig. 16). Si le faux-plafond vous semble de solidité douteuse n'hésitez pas à le renforcer (Fig. 17). Pour les faux-plafond en MDF de 18 mm, 4 cales de compensation (2 mm d'épaisseur) sont fournies avec l'appareil.
6) Ouvrir le déflecteur du plateau (Fig. 6 Rep. 12) par: pousser / dévérrouiller (Fig 14).
7) Enlever les filtres.

• RACCORDEMENT

- Version Evacuation Extérieure :

a- Mettre le clapet anti retour C sur la sortie de l'appareil (Rep. 6) et raccorder le tuyau flexible à l'évacuation extérieure et à la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 8).

b- Raccorder électriquement le moteur (Voir paragraphe Raccordement Electrique).

c- Fixer le corps de la hotte (Fig.10) ou clipsé l'appareil sur le faux-plafond (Fig. 15), resserer les vis (Fig. 16) et remettre les caches lumières.

Attention : Cette phase du montage doit être réalisée à 2 personnes.

d- Raccorder le connecteur du moteur sur la hotte (Fig.7).

e- Vérifier les connecteurs du moteur (Fig.9).

f- Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

g- Mettre en place les filtres et refermer le déflecteur du plateau.

- Version Recyclage :

a- Prévoir un retour dans la cuisine (Fig. 11).

b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil (Rep. 6) et ce retour. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 12).

c- Raccorder électriquement le moteur (Voir paragraphe Raccordement Electrique).

d- Fixer le corps de la hotte (Fig.10) ou clipsé l'appareil sur le faux-plafond (Fig. 15), resserer les vis (Fig. 16) et remettre les caches lumières.

Attention : Cette phase du montage doit être réalisée à 2 personnes.

e- Raccorder le connecteur du moteur sur la hotte (Fig.7).

f- Vérifier les connecteurs du moteur (Fig.9).

g- Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

h- Placer les cartouches à charbon actif sur le moteur (Fig. 13)

i- Mettre en place les filtres et refermer le réflecteur du plateau.

4 FONCTIONNEMENT

i 88 24

A B C D E F G H

Tableau de commandes

Touche	Fonction	Affichage
A	Allume et éteint l e moteur d'aspiration à la dernière vitesse d'utilisation.	Indique la vitesse de réglage.
B	Réduit la vitesse d'exercice.
C	Augmente la vitesse d'exercice.
D	Active le r égime intensif à p artir de n 'importe quelle vitesse, même à m oteur éteint ce régime est temporisé à 10 minutes, terme au bout duquel le système retourne à la vitesse spécifiée en pré-cédence. F onction indiquée po ur faire face aux pointes d'émission de fumées de cuisson.	Affiche Hl et l e point en bas à droite cli-egnote une fois par seconde.
E	Active le m oteur à u ne v itesse q ui permet u re aspiration de 10 0 m3/h pendant 1 0 minutes p argnote tandis que le moteur est en service. heure, après quoi le moteur s'arrête.Pour re mettre à zéro l'alarme de fi ltre une foi déclenchée, appuyez sur la touche pendant environ 3 secondes. Ces signalisations ne so nt visibles qu'à moteur éteint.	Une fois la procédure terminée, la signalisa-tion visualisée en précédence s'éteint.FF signale la n nécessité de laver les filtres ianti-gras métalliques. L 'alarme entre en fonction a u bout de 1 00 heures de travail effectif de la hotte.EF signale l a n nécessité de remplacer les filtres au char bon actif e t indique que les filtres a nti-gras m étalliques doivent également être lavés. L'alarme entre en fonction au bout de 200 heures de travail effectif de la hotte.
F	Active l'extinction automatique avec un délai de 30 m inutes. I ndiqué pour compléter l'élimination des o deurs r ésiduelles. Peut ê tre activé à partir de n 'importe quelle p osition; de sactivé en appuyant sur la touche ou en éteignant le moteur.	Affiche al ternativement la vitesse d'exercice e t le temps r estant jusqu'à l'extinction de l a hotte. L e point en bas à droite clignote.
G	Allume et é teint l'éclairage principal.
H	Allume et éteint l'éclairage d'ambiance.

5 CONSEILS D'UTILISATION.

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.

- Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 ENTRETIEN.

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

- Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation normale).

- Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

- Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

- Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

- Télécommande.

Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V.

Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correc-tement, elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. Afin de préserver l'environnement, merci de déposer ces piles dans un conteneur approprié.

7 GARANTIE ET SERVICE APRÈS-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
  • Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pièces de rechange d'origine. La non observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.

• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.
  Cette garantie ne couvre pas les consommables comme :

• L'éclairage : lampes incandescentes, halogènes ...

• Les filtres.

8 REMARQUES.

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

- Versione Filtrante :

- Versione Filtrante :

INPIRATION Slim FX depuis : Décembre 2010 (From)

3S_Inspiration_Slim_FX_100_140_V2010-12

Fiche de sécurité class 1, 250 V\~ 10A

2 poles + terre.

Plaque Signalétique de la hotte

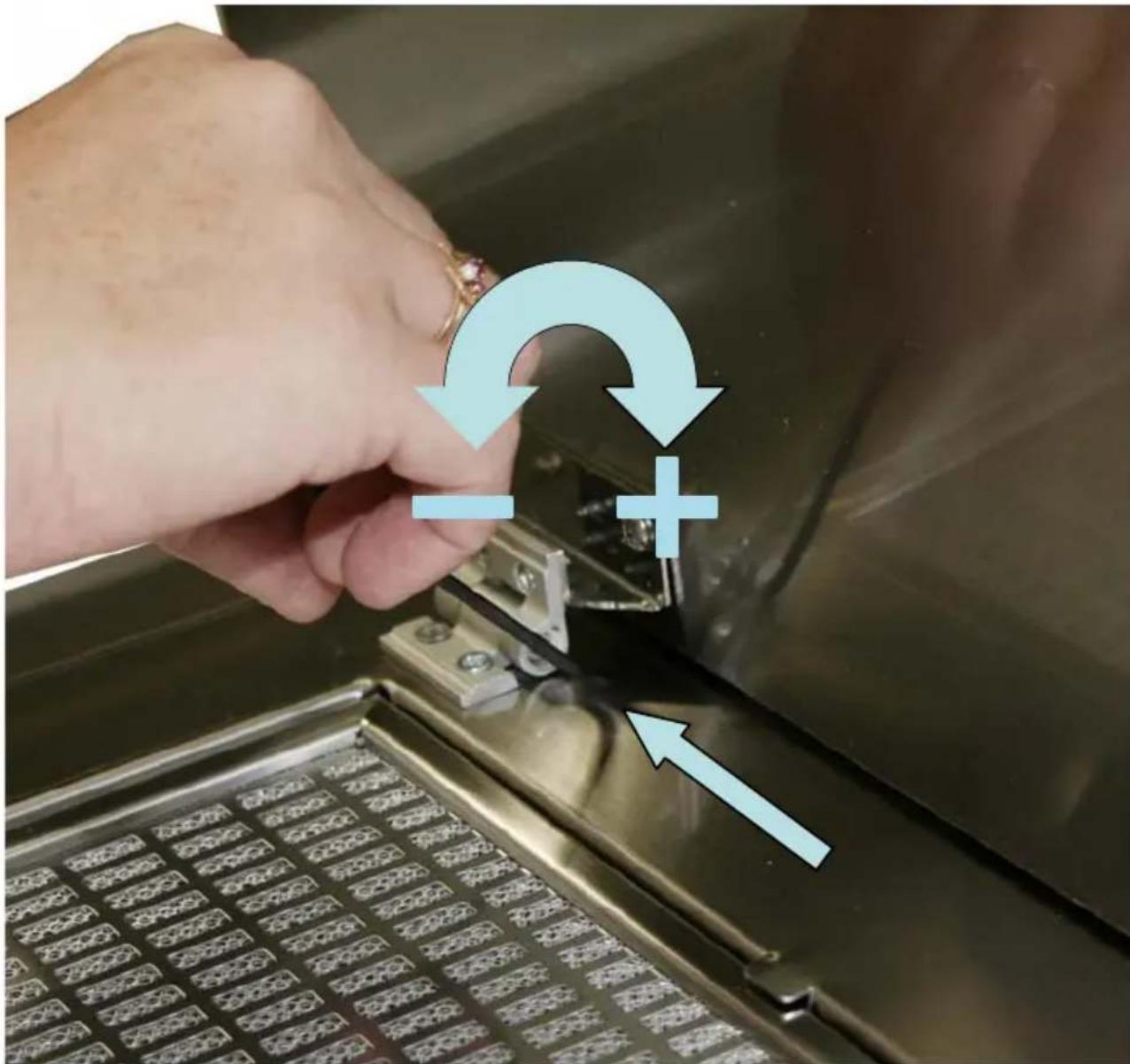

Réglage serrage charnière

ou or oder ou of A16
