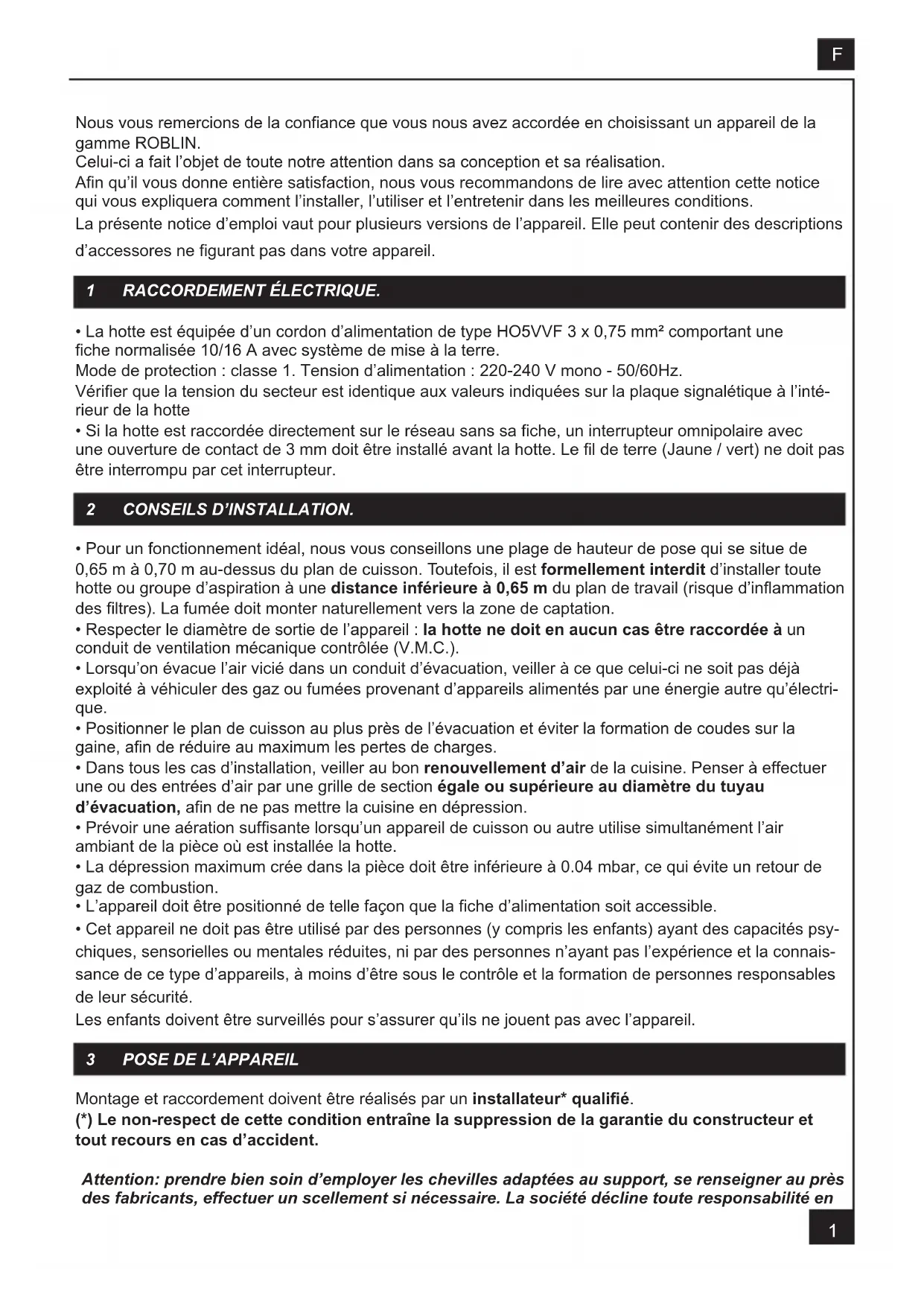

Nous vous remercions de la conance que vous nous avez accordée en choisissant un appareil de la gamme ROBLIN. Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation. An qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions. La présente notice d’emploi vaut pour plusieurs versions de l’appareil. Elle peut contenir des descriptions d’accessores ne gurant pas dans votre appareil. 1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d’un cordon d’alimentation de type HO5VVF 3 x 0,75 mm² comportant une che normalisée 10/16 A avec système de mise à la terre. Mode de protection : classe 1. Tension d’alimentation : 220-240 V mono - 50/60Hz. Vérier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l’inté- rieur de la hotte

• Si la hotte est raccordée directement sur le réseau sans sa che, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le l de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur. 2 CONSEILS D’INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d’installer toute hotte ou groupe d’aspiration à une distance inférieure à 0,65 m du plan de travail (risque d’inammation des ltres). La fumée doit monter naturellement vers la zone de captation.

• Respecter le diamètre de sortie de l’appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.).

• Lorsqu’on évacue l’air vicié dans un conduit d’évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à véhiculer des gaz ou fumées provenant d’appareils alimentés par une énergie autre qu’électri- que.

• Positionner le plan de cuisson au plus près de l’évacuation et éviter la formation de coudes sur la gaine, an de réduire au maximum les pertes de charges.

• Dans tous les cas d’installation, veiller au bon renouvellement d’air de la cuisine. Penser à effectuer une ou des entrées d’air par une grille de section égale ou supérieure au diamètre du tuyau d’évacuation, an de ne pas mettre la cuisine en dépression.

• Prévoir une aération sufsante lorsqu’un appareil de cuisson ou autre utilise simultanément l’air ambiant de la pièce où est installée la hotte.

• La dépression maximum crée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de gaz de combustion.

• L’appareil doit être positionné de telle façon que la che d’alimentation soit accessible.

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psy- chiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connais- sance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil. 3 POSE DE L’APPAREIL. Montage et raccordement doivent être réalisés par un installateur* qualié. (*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d’accident. Attention: prendre bien soin d’employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en2

cas d’accrochage défectueux dû au perçage et chevillage.

1) Tracer sur la paroi une verticale jusqu’au plafond à l’emplacement de la hotte au centre de la zone

prévue pour le montage de la hotte (Fig.1, rep. 1). Cette ligne sert pour aligner verticalement les diffé- rentes parties.

2) Positionner le support de conduit ( Rep. 2), centré sur la verticale à 1 à 2 mm du plafond ou de la

limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux trous avec un foret Ø 8 mm. Fixer le support de conduit (Rep. 2) à l’aide des vis 4.5 x 50 et des chevilles fournies.

3) Dénir le bas de la hotte (Rep 3) an de xer les supports au mur (Fig 3, Rep 4).

Marquer un point sur la ligne verticale à une distance du plan de cuisson de : d = 1070 min (mesure sans crédence). d = hauteur crédence (400 mm) + 670 mm (mesure avec crédence). La hauteur H est la hauteur minimum en mm du plan de cuisson au bas de la hotte (Rep. 3). Crédence (Option) : La hauteur de la hotte par rapport au plan de cuisson est déterminée, dans ce cas par la hauteur de la crédence Rep B et par l’éventuel dosseret du plan de travail. La crédence doit être montée avant le corps de la hotte et si l’on désire la xer contre le mur tant en haut qu’en bas, il est nécessaire de la positionner à la juste hauteur. Etant donné qu’il s’agit d’une opération compliquée, elle doit être effectuée exclusivement par l’installateur de la cuisine ou par du personnel compétent connais- sant toutes les dimensions nales des meubles. Effectuer sur la paroi 4 trous avec un foret Ø 8 mm. Fixer les support (Rep. 4) à l’aide des vis 4.5 x 45 et des chevilles fournies.

4) Montage du corps de la hotte :

Accrocher le corps (Rep 5) sur les supports muraux. Parfaire le réglage d’alignement de l’ensemble, à l’aide des vis TH 5 x 25 des supports, ainsi que l’incli- naison à l’aide des 2 vis 5 x 25 mm TC. Après avoir effectué tous les réglages d’alignement de l’ensemble de la hotte, verrouiller celle-ci par une vis de xation positive (Rep 8), an de garantir la sécurité d’accrochage.

• Pour la version Evacuation Extérieure : a- Mettre en place le clapet anti-retour (Rep. 8) sur la sortie de l'appareil (Rep. 6), puis le telescopique et raccorder le tuyau exible (Fig. 6) à l’évacuation extérieure et la sortie de l’appareil . Fixer l’ensemble à l’aide de colliers ou de ruban adhésif appropriés. b- Enlever le ltre à graisse , puis s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 5).Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérier le bon fonctionnement de l’éclairage, du moteur et du changement des vitesses d’aspiration. c- Emboîter le haut de conduit dans le bas de conduit télescopique (Fig. 1 - Rep. 7a & b) et xer le haut de conduit au support Rep. 2 par 2 vis M4 Rep. 12c fournies. Puis coulisser le bas de conduit jusqu’au bloc moteur. d- Mettre en place les 3 déecteurs (Rep. 9)

• Pour la version Recyclage: a- Fixer le déecteur Rep. R sur la xation du haut de conduit, le déecteur est xé avec les mêmes vis que le support de haut de conduit (Fig. 2 - Rep. 2). b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l’appareil et à l’entrée du déecteur. Fixer l’ensemble à l’aide de colliers ou de ruban adhésif appropriés. c- Enlever le ltre à graisse, puis s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 5). Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérier le bon fonctionnement de l’éclairage, du moteur et du changement des vitesses d’aspiration. d- Placer la cartouches à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 4). e- Emboîter le haut de conduit dans le bas de conduit télescopique (Fig. 1 - Rep. 7a & b) et xer le haut de conduit au support Rep. 2 par 2 vis M4 Rep. 12c fournies. Puis coulisser le bas de conduit jusqu’au bloc moteur. f- Mettre en place les 3 déecteurs (Rep. 9)3

• Pour la version sans moteur et sans conduit : Note : Les Fig. 7 & 8 correspondent aux versions sans moteur et sans conduit (SMC ou WMC). Pour cette version il est nécessaire d'installer sur le moteur à distance comme indiqué pages 54 à 57, un kit Filtre Rep. 10 fourni avec la hotte .4

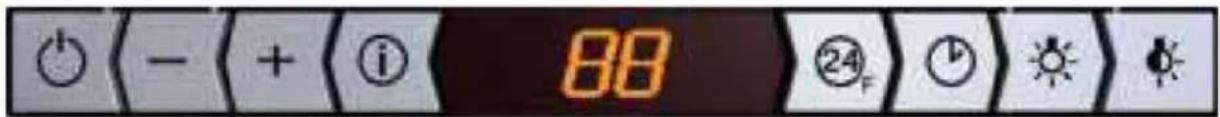

4 FONCTIONNEMENT Tableau de commande Touche : Marche / Arrêt Allume et éteint le moteur d'aspiration à la dernière vitesse utilisée. Afche la vitesse choisie. Touche : Réglage vitesse Diminue la vitesse de service. Touche : Réglage vitesse Augmente la vitesse de service. Touche : Vitesse intensive Active la vitesse intensive à partir de n'importe quelle vitesse, même du moteur arrêter. cette vitesse est programmée pour durer 10 minutes, après quoi le système retourne à la vitesse réglée au préala- ble. Sert à faire face à une quantité maximale de fumées de cuisson. Afche HI et le point bas à droite clignote une fois par seconde. Touche : Renouvellement d'air Active le moteur à une vitesse permettant une aspiration de100 m

/h pendant 10 minutes toutes les heures, puis le moteur s'arrête. Afche 24 et le point en bas à droite clignote, quand le moteur fonctionne. Quand l'alarme ltres est déclenchée, appuyer sur cette touche pendant 3 secondes environ pour remettre l'alarme à l'état initial. Ces indications sont visibles uniquement quand le moteur est éteint. En n de procédure, le signal afché précédemment s'éteint : FF indique qu'il faut laver les ltres à graisse métalliques. L'alarme se déclenche après 100 heures de fonctionnement effectif de la hotte. EF indique qu'il faut remplacer les ltres au charbon actif et laver les ltres à graisse mé- talliques. L'alarme se déclenche après 200 heures de fonctionnement effectif de la hotte. Touche : Arrêt différé 30 minutes Active l'arrêt automatique retardé de 30 minutes. Utile pour achever d'éliminer toute odeur résiduelle. S'active depuis toutes les positions et se désactive en appuyant sur la touche ou en éteignant le moteur. Afche tour à tour la vitesse de service et le temps restant avant l'arrêt de la hotte. le point en bas à droite clignote. Touche : Lumière Allume et éteint l'éclairage. Touche : Lumière Allume et éteint le second groupe d'éclairage (Eclairage d'ambiance).5

• Pour obtenir une efcacité maximum d’absorption des fumées ou des vapeurs, faire fonctionner l’appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.

• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L’APPAREIL Ne laissez jamais de ammes libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l’huile surchauffée pouvant s’enammer. 6 ENTRETIEN Déconnecter le câble d’alimentation pour toute intervention électrique. L’appareil a été conçu pour faciliter au maximum les opérations d’entretien, synonyme de bon fonction- nement et rendement de l’appareil dans le temps.

• Nettoyage des ltres métalliques. Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces ltres à la main (avec un détergent liquide à l’eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation normale).

• Carrosserie. Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légère- ment humide. N’utilisez jamais d’éponges ou de chiffons trempés. N’introduisez aucun objet, ni les mains dans l’ouverture servant à l’évacuation de l’air.

• Conduit d’évacuation. Vérier tous les 6 mois le bon écoulement de l’air vicié. Observer les prescriptions réglementaires locales concernant l’évacuation de l’air vicié.

• Éclairage. Avant toute intervention sur l’appareil, mettre l’interrupteur d’allumage des lampes en position éteinte. Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÈS-VENTE

• En cas d’anomalie de fonctionnement, prévenez votre installateur qui devra vérier l’appareil et son raccordement.

• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

• Débrancher complètement l’appareil.

• Exigez toujours l’utilisation de pièces de rechange d’origine. La non observation de cette prescription peut compromettre la sécurité de l’appareil.

• Lors de la commande de pièces détachées, rappeler le numéro de l’appareil inscrit sur la plaque signalétique située à l’intérieur de la hotte.

• Seule la facture d’achat de l’appareil fera foi pour l’application de la garantie contractuelle. Cette garantie ne couvre pas les consommables comme : - L’éclairage : lampes incandescentes, halogènes ... - Les ltres. 8 REMARQUES Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagné- tique et 93/68 relative au marquage CE. Lorsque ce symbole d’une poubelle à roue barrée est attaché à un produit, cela signie que le6 produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l’environnement et la santé humaine.
