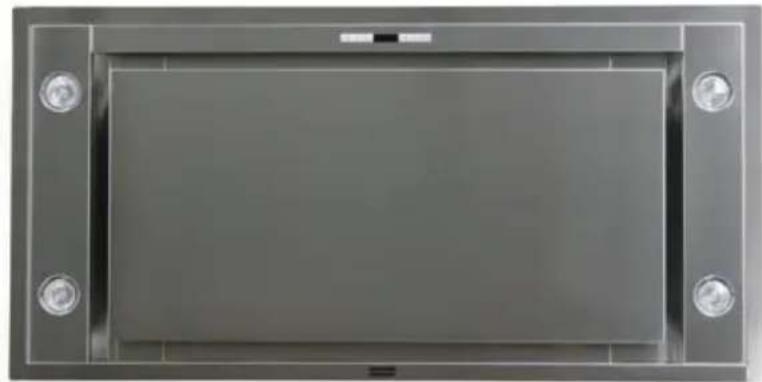

GEBRUIKSAANWIJZING Inspiration FX SM ROBLIN

Instructies voor het gebruik en installeren Dampkap Inspiration Slim FX Mode d’emploi et installation Hotte de Cuisine

• Sera necesaria la factura de compra para la aplicación de la garantia. Dicha garantia no cubre : - La iluminación: lámparas a la incandescencia, halógenas. - Los ltros. En cuanto que son considerados como materiales de consumo. 8 NOTA Este aparato esta en conformidad con la norma europea en relación con baja tensión 2006/95/CE de la securidad electrica y a las normas europeas 2004/108/CE en relatión con la compatibilad electroma- gnetica y C.E.E 93/68 en relación con la marcación CE. Cuando vea este símbolo de una papelera con ruedas tachada junto a un producto, esto signica que el producto está bajo la Directiva Europea 2002/96/EC.Su producto ha sido diseñado y fabricado con materiales y componentes de alta calidad, que pueden ser reciclados y reutilizados. Deberá informarse sobre el sistema de reciclaje local separado para productos eléctricos y electrónicos.Siga las normas locales y no se deshaga de los productos usados tirándolos en la basura normal de su hogar. El reciclaje correcto de su producto usado ayudará a evitar consecuencias negativas para el medio ambiente y la salud de las personas. E31 Wij danken U voor de goede keuze en het vertrouwen dat U ons, ROBLIN specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma ROBLIN te werken. Wij raden U aan om alvorens U de ROBLIN afzuigkap in werking zet deze handleiding aandachtig te lezen. eze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. Met dit kit, is het mogelijk om de motor van afzuigkap binnen de woning op een afstand te plaatsen. De installatie zal door een personeel moeten uitgevoerd worden dat in overeenstemming met de reglementaire richtlijnen wordt gekwaliceerd, die door de bevoegde diensten inzake vernieuwing van lucht worden bepaald. De fabrikant zal niet voor resulterend verantwoordelijke voor de schade gehouden kunnen worden van de niet-overeenstemming of van een incorrecte installatie. 1 ELECTRISCHE BEDRADING

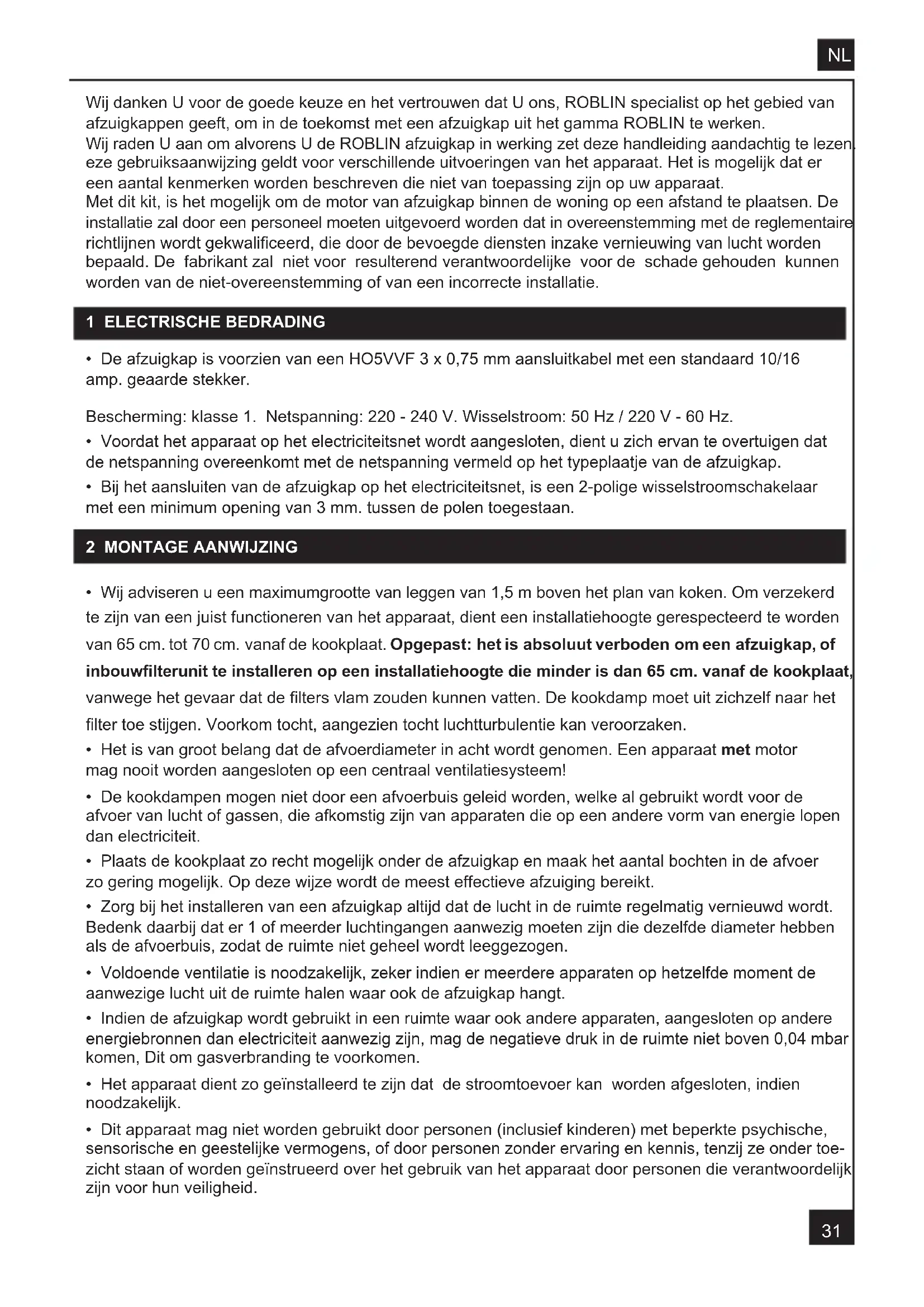

• De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standaard 10/16 amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 - 240 V. Wisselstroom: 50 Hz / 220 V - 60 Hz.

• Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.

• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3 mm. tussen de polen toegestaan. 2 MONTAGE AANWIJZING

• Wij adviseren u een maximumgrootte van leggen van 1,5 m boven het plan van koken. Om verzekerd te zijn van een juist functioneren van het apparaat, dient een installatiehoogte gerespecteerd te worden van 65 cm. tot 70 cm. vanaf de kookplaat. Opgepast: het is absoluut verboden om een afzuigkap, of inbouwlterunit te installeren op een installatiehoogte die minder is dan 65 cm. vanaf de kookplaat, vanwege het gevaar dat de lters vlam zouden kunnen vatten. De kookdamp moet uit zichzelf naar het lter toe stijgen. Voorkom tocht, aangezien tocht luchtturbulentie kan veroorzaken.

• Het is van groot belang dat de afvoerdiameter in acht wordt genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilatiesysteem!

• De kookdampen mogen niet door een afvoerbuis geleid worden, welke al gebruikt wordt voor de afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen dan electriciteit.

• Plaats de kookplaat zo recht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoer zo gering mogelijk. Op deze wijze wordt de meest effectieve afzuiging bereikt.

• Zorg bij het installeren van een afzuigkap altijd dat de lucht in de ruimte regelmatig vernieuwd wordt. Bedenk daarbij dat er 1 of meerder luchtingangen aanwezig moeten zijn die dezelfde diameter hebben als de afvoerbuis, zodat de ruimte niet geheel wordt leeggezogen.

• Voldoende ventilatie is noodzakelijk, zeker indien er meerdere apparaten op hetzelfde moment de aanwezige lucht uit de ruimte halen waar ook de afzuigkap hangt.

• Indien de afzuigkap wordt gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen.

• Het apparaat dient zo geïnstalleerd te zijn dat de stroomtoevoer kan worden afgesloten, indien noodzakelijk.

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toe- zicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid. NL32 Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

3 INSTALLATIE VAN HET APPARAAT

Montage en installatie dienen door een bevoegd* vakman te gebeuren. (*) Het niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt. Let op! Zorg dat u pluggen gebruikt die geschikt zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij zijn niet aansprakelijk in geval van defecte bevestiging veroorzaakt door de in de muur gemaakte boorgaten en de gebruikte pluggen.

1) Open de doos van de afzuigkap.

• BORING IN HET PLAFOND

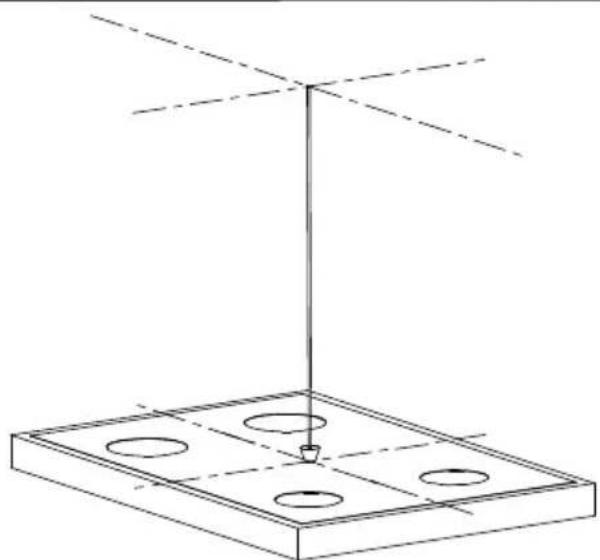

2) Teken met behulp van een schietlood het middelpunt van de kookplaat op het plafond af. Trek lijnen

die parallel lopen met de kookplaat (Afb. 1).

3) De overgang in het loze plafond snijden om het apparaat in te voegen (Afb. 2a).

4) Teken de middelpunten af van de verschillende boringen die gemaakt moeten worden. (Afb. 2b)

5) Doorboor het plafond op de plaats waar de afzuigkap geïnstalleerd moet worden en maak een gat

van Ø 40 voor de doorvoer van de voedingskabel volgens Afb. 2b. Als het plafond van beton is, gebruik dan 4 gietijzeren pluggen voor Ø 10, gebruik geen plastic pluggen. Als deze bevestiging u niet stevig genoeg lijkt, aarzel dan niet om deze in de ruimte boven het plafond te versterken. (Afb. 3). Bevestig van de motor (Afb. 4): 4 posities aan 90°.

6) De grootte van de motor bijsturen : 20 mm van regelen (Afb. 5).

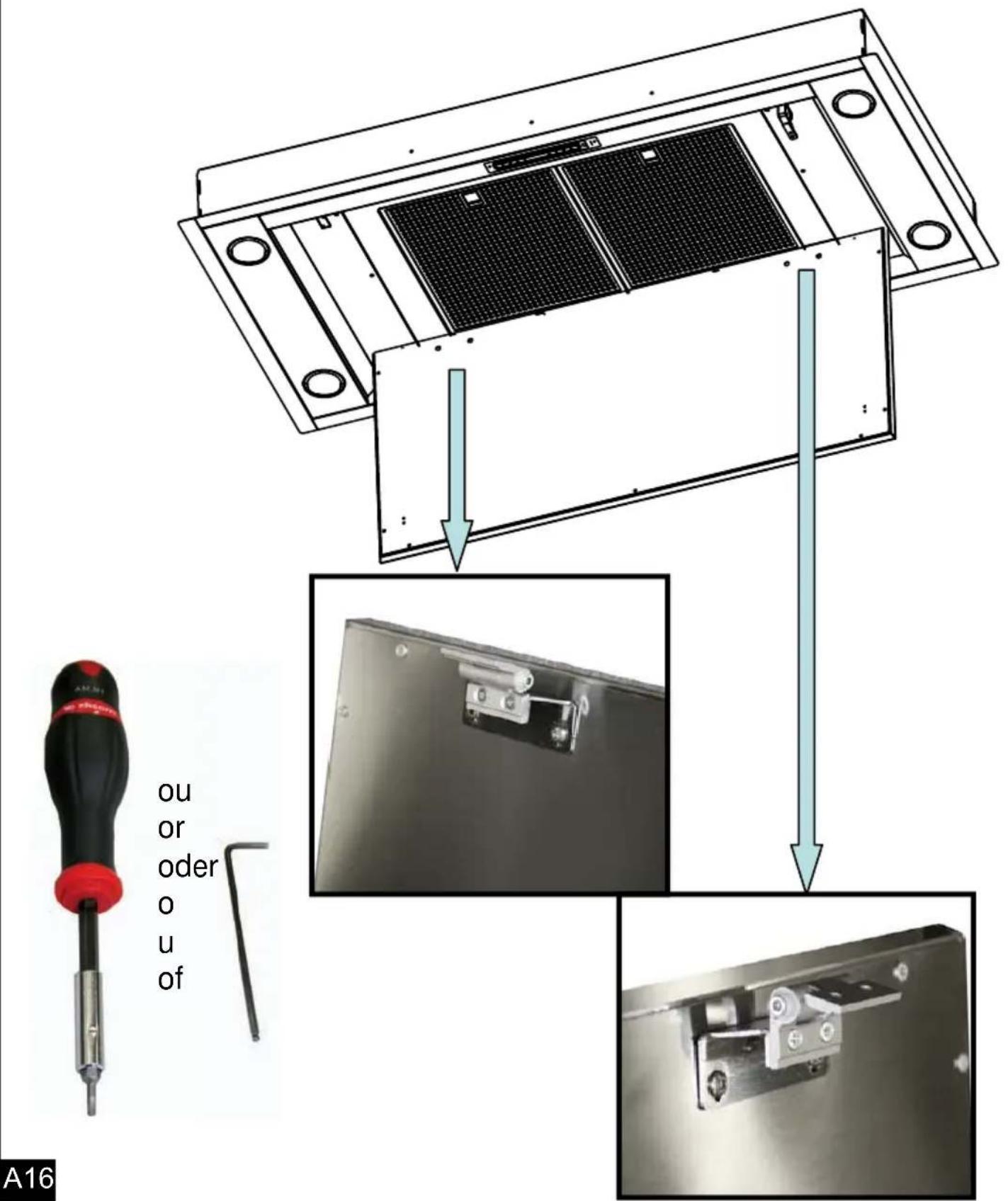

7) het blad van perifeer streven van de afzuigkap openen (Afb. 4 Rep. 12) door: duwen/ontgrendelen

• Uitvoering met luchtafvoer: a- Plaats de terugslagklap C op de uitgang van het apparaat (6) en sluit de exibele buis aan op de afvoer naar buiten en op de uitgang van het apparaat. Bevestig het geheel met geschikte beugels of kleefband (Afb. 8). b- Maak de elektrische aansluitingen van de motor (Zie hoofdstuk Elektrische aansluiting). c- Installatie van de plaat van de afzuigkap. Let op! Deze fase van de montage moet door 2 personen worden uitgevoerd. d- De stekker van het snoer van de motor op de wasemschouw zonder motor aansluiten en het aans- luiten van aarde (Afb. 7). e- Controleer de stekkers van de motor (Afb. 9) f- Controleer de goede werking van de verlichting, de motor en de overschakeling van de verschillende afzuigsnelheden. g- De metalen lters inzetten en het blad Van perifeer streven Van van afzuigkap sluiten.

• Uitvoering met recirculatie: a- Een toegang van lucht in de keuken voor de gerecyclde lucht plaatsen (Afb. 11). b- Installeer een buis met de geschikte diameter (niet meegeleverd) tussen de uitgang van het apparaat (6) en de ingang van het deector. Bevestig het geheel met geschikte beugels of kleefband (Afb. 12). c- Maak de elektrische aansluitingen van de motor (Zie hoofdstuk Elektrische aansluiting). d- Installatie van de plaat van de afzuigkap. Let op! Deze fase van de montage moet door 2 personen worden uitgevoerd. e- De stekker van het snoer van de motor op de wasemschouw zonder motor aansluiten en het aans- luiten van aarde (Afb. 7). NL33 f- Controleer de stekkers van de motor (Afb. 9) g- Controleer de goede werking van de verlichting, de motor en de overschakeling van de verschillende afzuigsnelheden. i- De actieve koolstoflter op de motor (Afb. 13). j- De metalen lters inzetten en het blad Van perifeer streven Van van afzuigkap sluiten.

• CLIPPAGE OP HET VALSE PLAFOND

2) Teken met behulp van een schietlood het middelpunt van de kookplaat op het plafond af. Trek lijnen

die parallel lopen met de kookplaat (Afb. 1).

3) De overgang in het loze plafond snijden om het apparaat in te voegen (Afb. 2a).

4) De dekbladen van de lichtgevende punten wegnemen (Afb.15).

5) De schroeven van de clips afschroeven in functie van de dikte van het loze plafond (Afb.16). Als het

loze plafond u van twijfelachtige stevigheid lijkt aarzelt niet om het te versterken (Afb.17). Voor het loze plafond in MDF van 18 mm, worden 4 stutten van compensatie (2 mm van dikte) met het apparaat geleverd.

6) het blad van perifeer streven van de afzuigkap openen (Afb. 4 Rep. 12) door: duwen/ontgrendelen

• Uitvoering met luchtafvoer: a- Plaats de terugslagklap C op de uitgang van het apparaat (6) en sluit de exibele buis aan op de afvoer naar buiten en op de uitgang van het apparaat. Bevestig het geheel met geschikte beugels of kleefband (Afb. 8). b- Maak de elektrische aansluitingen van de motor (Zie hoofdstuk Elektrische aansluiting). c- Installatie van de plaat van de afzuigkap (Afb. 10)bepalen of clipsé het apparaat op het loze plafond (Afb. 15), resserer de schroeven (Afb. 16) en de dekbladen lichten overhandigen. Let op! Deze fase van de montage moet door 2 personen worden uitgevoerd. d- De stekker van het snoer van de motor op de wasemschouw zonder motor aansluiten en het aans- luiten van aarde (Afb. 7). e- Controleer de stekkers van de motor (Afb. 9) f- Controleer de goede werking van de verlichting, de motor en de overschakeling van de verschillende afzuigsnelheden. g- De metalen lters inzetten en het blad Van perifeer streven Van van afzuigkap sluiten.

• Uitvoering met recirculatie: a- Een toegang van lucht in de keuken voor de gerecyclde lucht plaatsen (Afb. 11). b- Installeer een buis met de geschikte diameter (niet meegeleverd) tussen de uitgang van het apparaat (6) en de ingang van het deector. Bevestig het geheel met geschikte beugels of kleefband (Afb. 12). c- Maak de elektrische aansluitingen van de motor (Zie hoofdstuk Elektrische aansluiting). d- Installatie van de plaat van de afzuigkap (Afb. 10)bepalen of clipsé het apparaat op het loze plafond (Afb. 15), resserer de schroeven (Afb. 16) en de dekbladen lichten overhandigen. Let op! Deze fase van de montage moet door 2 personen worden uitgevoerd. e- De stekker van het snoer van de motor op de wasemschouw zonder motor aansluiten en het aans- luiten van aarde (Afb. 7). f- Controleer de stekkers van de motor (Afb. 9) g- Controleer de goede werking van de verlichting, de motor en de overschakeling van de verschillende afzuigsnelheden. i- De actieve koolstoflter op de motor (Afb. 13). j- De metalen lters inzetten en het blad Van perifeer streven Van van afzuigkap sluiten. NL34

Bedieningspaneel Toets

Signaleert dat de metalen vetfil-ters moeten worden schoongemaakt. Dit alarm treedt in werking na 100 effec- tieve werkingsuren van de wasemkap. EF Signaleert dat de filters met actieve koolstof moeten worden vervangen en dat ook de metalen vetfilters moeten worden schoon-gemaakt. Dit alarm treedt in wer-king na 200 effectieve wer- kingsuren van de wasemkap.

Functie Display Schakelt de zuigmotor aan en uit op de laatste ingestelde snelheid. Geeft de ingestelde snelheid aan. Verlaagt de snelheid van de zuigmotor. Verhoogt de snelheid van de zuigmotor. Activeert de intensieve snelheid van op eender welke snelheid, ook als de motor uit staat. Deze intensieve werking duurt 10 minuten, waarna het toestel terug overschakelt op de daar-voor ingestelde snelheid. Deze functie verwijdert de sterkste en meest hardnekkige kook-dampen Geeft HI aan en het stipje rechts onderaan knippert 1 keer per seconde. De motor wordt geactiveerd met een zuigsnel- heid van 100 m3/h gedurende 10 minuten elk uur; als deze afgelopen zijn, slaat de motor af. Als het filteralarm in werking is, kan U door deze toets gedurende 3 seconden in te drukken, het alarmsignaal resetten. Deze aangevingen zijn alleen zichtbaar als de zuigmotor uitge-schakeld is. Geeft 24 aan en het stipje rechts onder- aan knippert, terwijl de zuigmotor in werking is. Als de procedure beëindigd is, verdwijnt de aangeving die eerder op de display werd weer-gegeven: Als U deze toets indrukt, activeert U de auto- matische vertraagde uitschakeling gedurende 30’. Deze functie is zeer geschikt om restgeur- tjes te verwijderen. Deze Delay functie kan geactiveerd worden vanop elke snelheid, en wordt gedesactiveerd door opnieuw op de toets te drukken of de zuigmotor uit te schakelen. Geeft afwisselend de snelheid van de zuigmotor en de overgebleven tijd tot aan de uits-chakeling van het toestel aan. Het stipje rechts onderaan knippert. ABCD E FGH Schakelt de hoofdverlichting aan en uit . Schakelt de verlichting van ambience aan en uit .35

• Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat voor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende.

• Zeer belangrijk : ambeer nooit een gerecht onder de afzuigkap! Bij het gebruik van een gaskookplaat en een in werking zijnde afzuigkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagste stand wanneer de pan verwijderd wordt.

• Frituurpannen dienen altijd onder toezicht gehouden te worden, aangezien oververhit vet tot brand kan leiden in de afzuigkap. 6 ONDERHOUD Schakel de stroomtoevoer altijd uit indien er onderhoud aan wordt gepleegd. Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat.

• Verwijderen van de lters: De lters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze kunnen handmatig worden schoongemaakt d.m.v. een warm sopje waarin de lters worden gespoeld, of in de afwasmachine. Deze maatregel voorkomt het gevaar van brand.

• Behuizing: Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek wordt aangeraden. Steek geen handen of andere objecten in de luchtinlaat.

• Afvoerkanaal: Controleer ieder half jaar of het afvoerkanaal niet verstopt is conform de lokale regels t.a.v. luchtafvoe- rkanalen.

• Verlichting: Voordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld. Gebruik geen sterkere lampen en verander niet van type.

• Afstandbediening: Let op! De afstandbediening werkt op standaard LR03-AAA 1.5 volt zink-alkaline batterijen zoals aan- gegeven . Deze batterijen zorgen voor een goede stroomvoorziening gedurende het gebruik van de afstandbediening. De batterijen moeten op de juiste wijze worden vernietigd en nooit worden blootgesteld aan hitte.Nooit in het vuur gooien. Zorg voor het milieu en deponeer de batterijen in de chemobak.

7 AFTER SALES SERVICE

• In het geval dat de afzuigkap niet goed functioneert, dient u uw installateur te raadplegen. Deze kan de aansluitingen van het apparaat controleren.

• Indien de stroomkabel beschadigd is, kan deze uitsluitend worden vervangen door een erkende installateur, aangezien speciaal gereedschap vereist is.

• Schakel in ieder geval de stroomtoevoer af.36

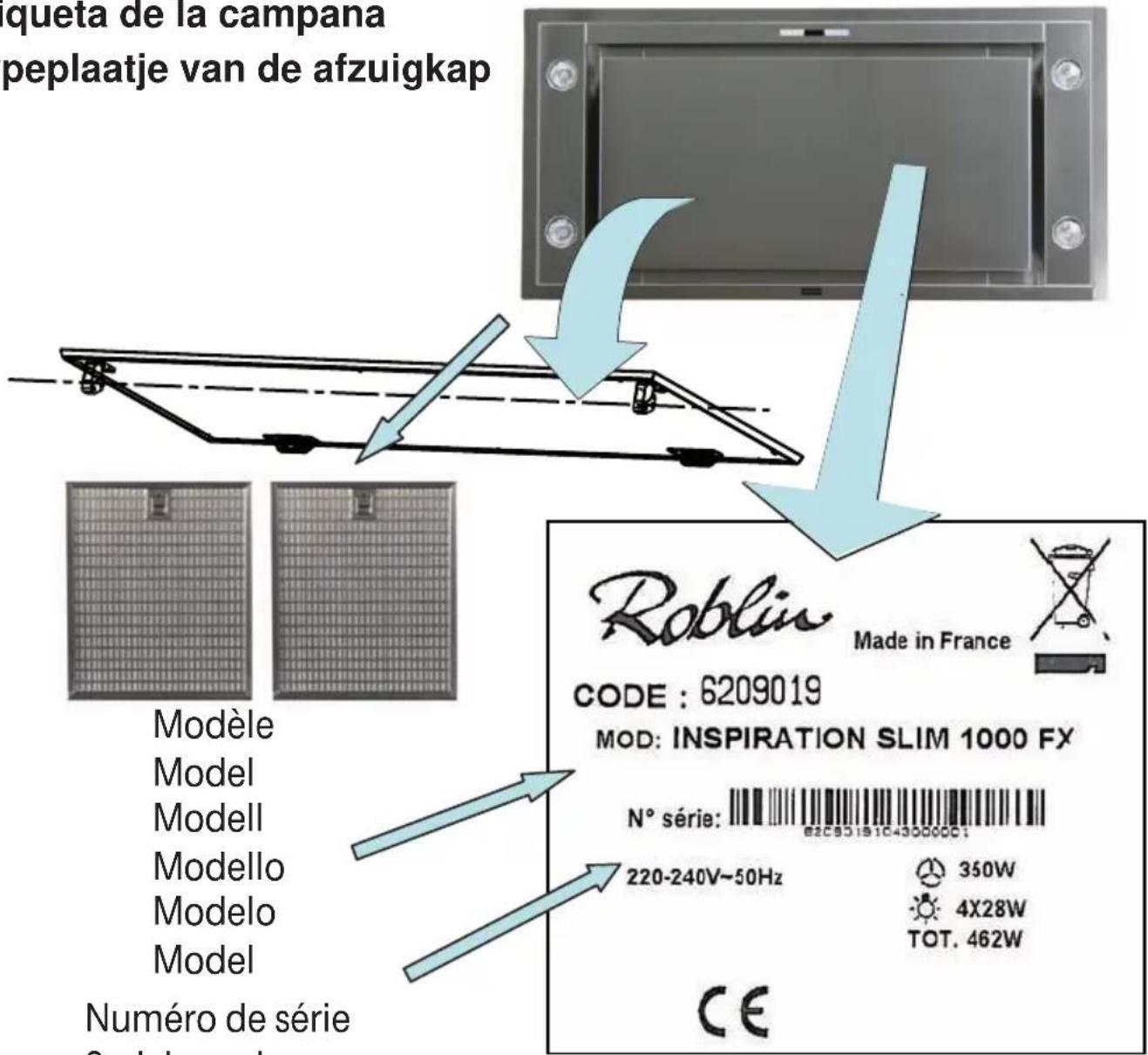

• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identicatieplaatje dat op de afzuigkap geplaatst is.

• Om aanspraak op de fabrieksgarantie te maken, dient de aankoopnota overlegd te worden.

• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele service. Onze garantie dekt geen vervanging van : - lampen, halogeenspots - lters 8 OPMERKINGEN Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische veiligheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE markering. Wanneer het symbool van een doorstreepte vuilnisemmer op wielen op een product is bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gebruikt kunnen worden. Gelieve u te informeren in verband met het plaatselijke inzame- lingsysteem voor elektrische en elektronische apparaten. Gelieve u te houden aan de plaatselijke regle- mentering en apparaten niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een correcte manier weg te werpen help u mogelijke negatieve gevolgen voor het milieu en de gezondheid te voorkomen. NLA1
