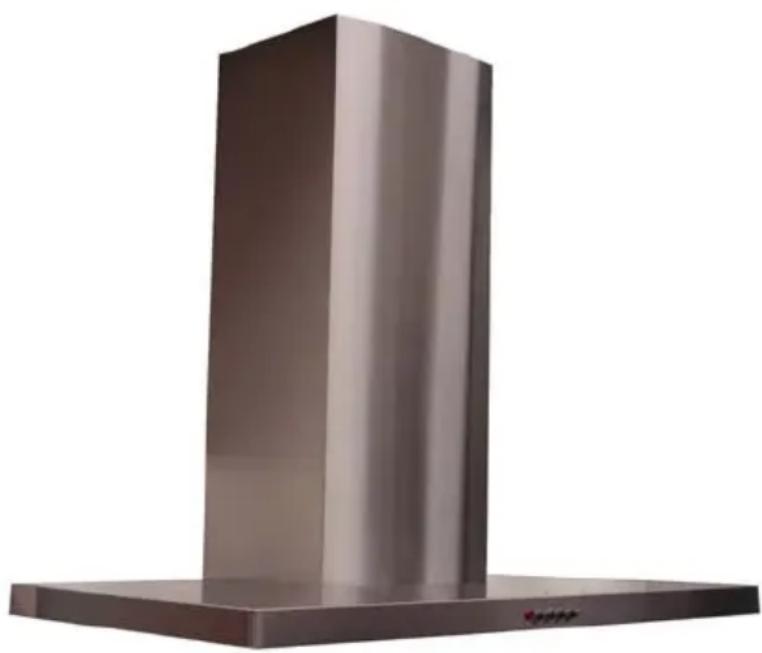

GEBRUIKSAANWIJZING 6043105 ROBLIN

GB IT E DE Instructies voor het gebruik en installeren Dampkap

salud de las personas.23

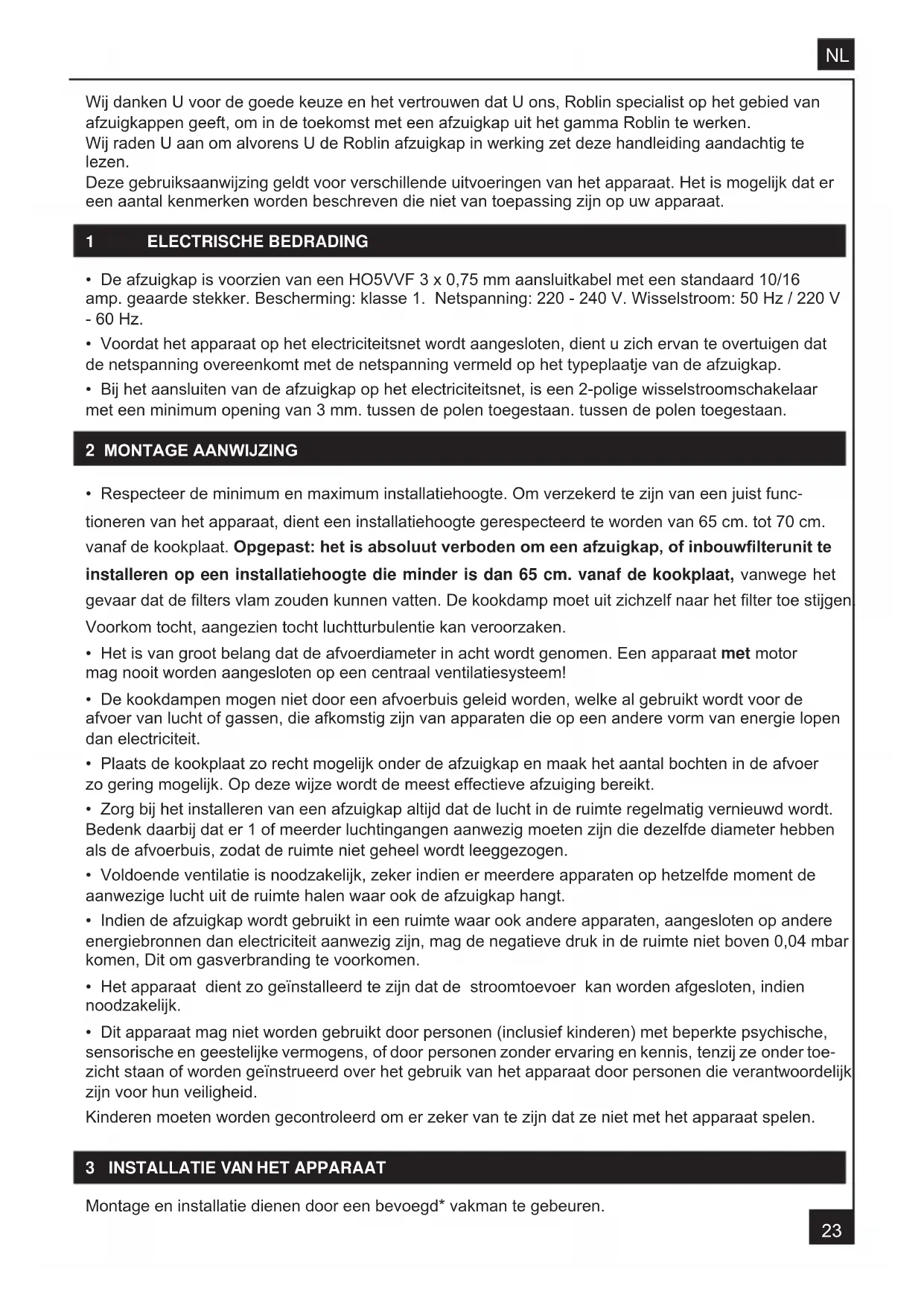

Wij danken U voor de goede keuze en het vertrouwen dat U ons, Roblin specialist op het gebied van

afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma Roblin te werken.

Wij raden U aan om alvorens U de Roblin afzuigkap in werking zet deze handleiding aandachtig te

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er

een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

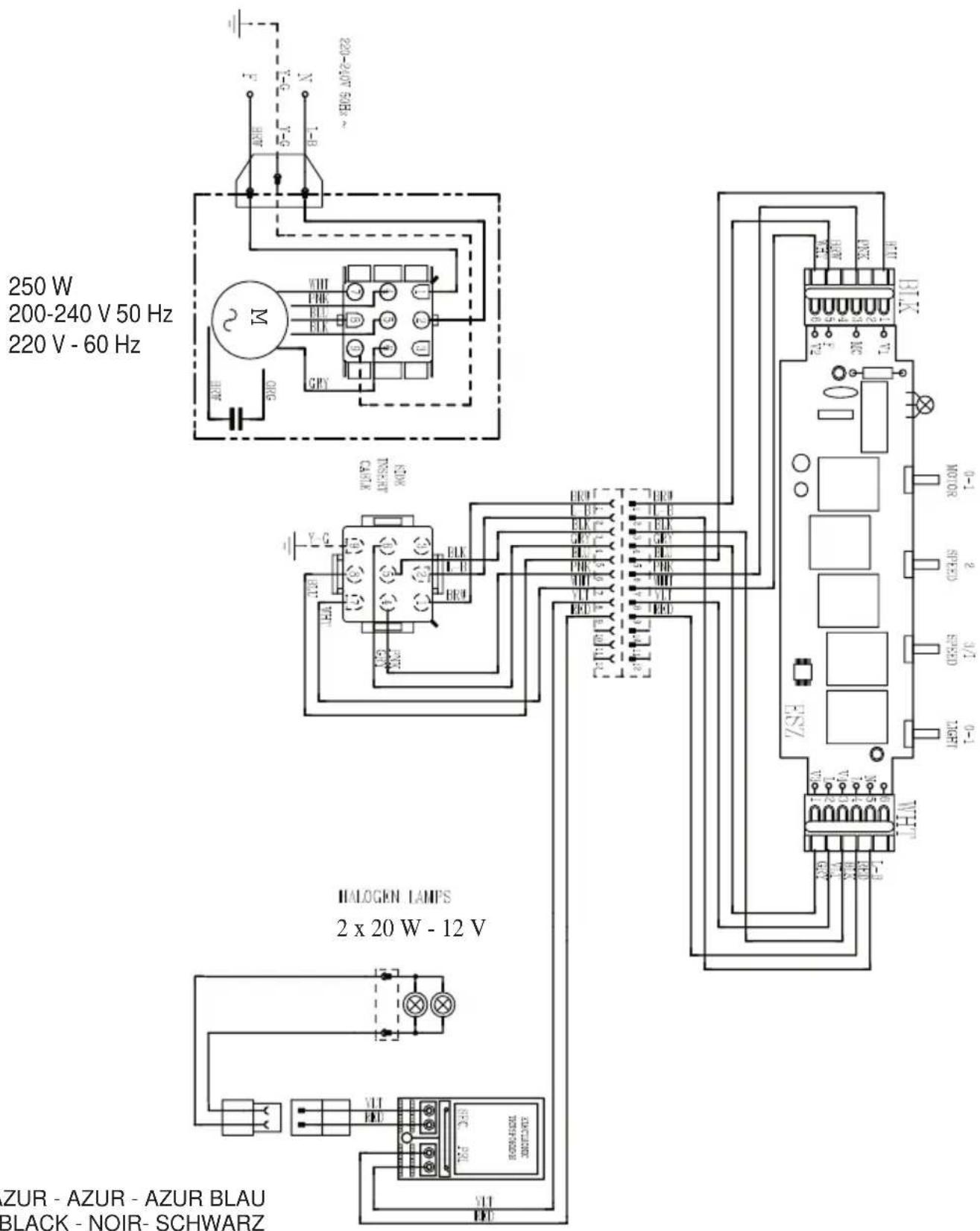

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standaard 10/16

amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 - 240 V. Wisselstroom: 50 Hz / 220 V

• Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat

de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.

• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar

met een minimum opening van 3 mm. tussen de polen toegestaan. tussen de polen toegestaan.

2 

• Respecteer de minimum en maximum installatiehoogte. Om verzekerd te zijn van een juist func-

tioneren van het apparaat, dient een installatiehoogte gerespecteerd te worden van 65 cm. tot 70 cm.

vanaf de kookplaat. 

installeren op een installatiehoogte die minder is dan 65 cm. vanaf de kookplaat, vanwege het

gevaar dat de lters vlam zouden kunnen vatten. De kookdamp moet uit zichzelf naar het lter toe stijgen.

Voorkom tocht, aangezien tocht luchtturbulentie kan veroorzaken.

• Het is van groot belang dat de afvoerdiameter in acht wordt genomen. Een apparaat met motor

mag nooit worden aangesloten op een centraal ventilatiesysteem!

• De kookdampen mogen niet door een afvoerbuis geleid worden, welke al gebruikt wordt voor de

afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen

• Plaats de kookplaat zo recht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoer

zo gering mogelijk. Op deze wijze wordt de meest effectieve afzuiging bereikt.

• Zorg bij het installeren van een afzuigkap altijd dat de lucht in de ruimte regelmatig vernieuwd wordt.

Bedenk daarbij dat er 1 of meerder luchtingangen aanwezig moeten zijn die dezelfde diameter hebben

als de afvoerbuis, zodat de ruimte niet geheel wordt leeggezogen.

• Voldoende ventilatie is noodzakelijk, zeker indien er meerdere apparaten op hetzelfde moment de

aanwezige lucht uit de ruimte halen waar ook de afzuigkap hangt.

• Indien de afzuigkap wordt gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere

energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte niet boven 0,04 mbar

komen, Dit om gasverbranding te voorkomen.

• Het apparaat dient zo geïnstalleerd te zijn dat de stroomtoevoer kan worden afgesloten, indien

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische,

sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toe-

zicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk

zijn voor hun veiligheid.

Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

3 INSTALLATIE VAN HET APPARAAT Montage en installatie dienen door een bevoegd* vakman te gebeuren.

(*) Het niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid

van de fabrikant vervalt.

Let op! Zorg dat u pluggen gebruikt die geschikt zijn voor het type wand. Vraag advies aan de

fabrikant. Indien nodig vastmetselen. Wij zijn niet aansprakelijk in geval van defecte bevestiging

veroorzaakt door de in de muur gemaakte boorgaten en de gebruikte pluggen.

1) Teken een verticale lijn op de wand tot het plafond, midden in het gebied waarin de wasemkap moet

worden gemonteerd (Fig. 1 & 2 - Rep. 1); deze lijn dient voor de verticale uitlijning van de diverse

2) Zet één van de beugels 2 tegen de wand op ongeveer 1-2 mm van het plafond of van de bovenkant

(Fig. 1 & 2 - Rep. 2), en lijn het midden ervan (inkepingen) uit op de verticale lijn. Teken de twee

gaten van de uitsparingen van de beugel op de wand. Zet de andere beugel 2 tegen de wand, en

lijn hem uit met de verticale lijn op een afstand 450 mm die gemeten wordt zoals op Afb. 2 , en gelijk

is aan de hoogte van het bovenste schouwelement 7a dat bij de wasemkap geleverd is. De maat

X = 450 mm kan verschillen, afhankelijk van de diverse hoogten waarin het bovenste schouwele-

ment leverbaar is. Teken de middelpunten van de gaten van de uitsparingen van de beugel op de

3) Realisatie van de bevestigingsgaten Fig. 1 & 2, Rep. 1:

Teken een punt op de verticale lijn op een afstand tot de kookplaat van:

d =945 min (maat zonder spatscherm).

d =hoogte spatscherm +295 mm (maat met spatscherm).

De maat H is de minimum hoogte in mm van de kookplaat tot de onderkant van het frontpaneel. Trek

op het getekende punt een horizontale lijn die parallel loopt aan de kookplaat. Maak twee gaten 1

in de muur met een boorpunt van Ø8 mm (Afb. 3a , en steek de pluggen en bevestigingsgaten in

de gaten 1 (schroeven van 4,2 x 44,4). Bevestig de schroeven en laat een ruimte van 5-6 mm vrij,

die nodig is voor het vasthaken van de wasemkap. Kleine bijstellingen zijn mogelijk met de stels-

chroeven van de wasemkap (zie Montage van de wasemkap). De wasemkap mag een maximale

uitslag hebben van 16 mm.

Spatscherm (optie): De hoogte van de wasemkap boven de kookplaat wordt in dit geval bepaald door de

hoogte van het spatscherm B en van de eventuele opstaande rand van het blad van de onderkastjes.

Het spatscherm moet worden gemonteerd alvorens de wasemkap te monteren en als u hem zowel

aan de boven- als onderkant wilt vastzetten aan de muur, moet hij op de juiste hoogte worden gemon-

teerd alvorens de onderkastjes of tenminste het desbetreffende bovenblad te plaatsen. Aangezien

dit een complexe handeling is, mag zij uitsluitend worden uitgevoerd door de keukeninstallateur of

door bekwame vakmensen die alle uiteindelijke maten van de meubels kennen.

4) Montage van de wasemkap: Alvorens de installatie te beginnen moeten de steunbeugels Vr worden

ingesteld, door de stelschroeven met de klok meet te draaien tot ze niet verder kunnen (Fig. 3b).

Haak de wasemkap vast ter hoogte van de twee schroeven 1 van 4,2 x 44,4 die tevorenaangebracht

zijn (Fig. 3a). Hang de wasemkap waterpas door de stelschroeven te draaien en span de schroeven

5) Aansluiting in de afzuigende of lterende versie :

Aansluiting voor afzuiging

a- De wasemkap kan worden verbonden met de externe leidingen door middel van eenstarre of buigzame

leiding Ø 150 mm Fig. 5 - Rep. 6.

b- Verwijder de vetlters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedingskabel

goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap

worden bevestigd, dienen eerst de elektrische verbindingen te worden geïnstalleerd, zoals oms-

chreven in het hoofdstuk ELEKTRICITEIT. Wanneer de elektrische verbindingen zijn gemaakt moet

de verlichting en de motoren worden getest.

c- Bovenstuk van de schouw : De twee zijplaten enigszins openen Fig. 5 - Rep. 7a, ze vasthakenachter

de beugels 2 en ze weer zo ver mogelijksluiten. Aan de zijkant aan de beugel bevestigen met de 4

bijgeleverde schroeven (12c) 2,9 x 9,5.

d- Onderstuk van de schouw : De twee zijplaten van de schouw enigszins openen Fig. 5 - Rep. 7b, ze vas-

thaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten. Bevestig

het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven12c.

Aansluiting voor ltering

a- Installeer het verbindingsstuk 4 in de draagbeugel 2. Verzeker u ervan dat de uitlaat van de verlengs-

tukken van het verbindingsstuk G zowel horizontaal als verticaal correspondeert met de mondstukken

b- Sluit het 150 mm. afvoerkanaal tussen de motor en de kanaalsplitser aan, zoals aangegeven in Fig.

7 en borg deze met afvoerkanaal klemmen, of zelfklevend tape.

c- Verwijder de vetlters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedings-

kabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de

afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geïnstalleerd, zoals

omschreven in het hoofdstuk ELEKTRICITEIT. Wanneer de elektrische verbindingen zijn gemaakt

moet de verlichting en de motoren worden getest.

d- Plaats de charbon lters doormiddel van de tap A (Fig. 8).

e- Bovenstuk van de schouw : De twee zijplaten enigszins openen Fig. 7 - Rep. 7a, ze vasthakenachter

de beugels 2 en ze weer zo ver mogelijksluiten. Aan de zijkant aan de beugel bevestigen met de 4

bijgeleverde schroeven (12c) 2,9 x 9,5.

f- Onderstuk van de schouw : De twee zijplaten van de schouw enigszins openen Fig.7 - Rep. 7b, ze vas-

thaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten. Bevestig

het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven12c.

Toets I : laagste stand

Toets 2 : gemiddelde stand

Toets 3 : hoogste stand

• Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat

voor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig

damp ontwikkelt, is een lagere afzuigsnelheid voldoende.

• Zeer belangrijk : ambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gaskookplaat en een in werking zijnde afzuigkap, mogen de branders nooit

branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagste

stand wanneer de pan verwijderd wordt.

• Frituurpannen dienen altijd onder toezicht gehouden te worden, aangezien oververhit vet tot brand

kan leiden in de afzuigkap.

6 ONDERHOUD Schakel de stroomtoevoer altijd uit indien er onderhoud aan wordt gepleegd.

Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze

kan worden uitgevoerd, waardoor het langer mee gaat.

• Verwijderen van de lters:

De lters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze kunnen

handmatig worden schoongemaakt d.m.v. een warm sopje waarin de lters worden gespoeld, of in de

afwasmachine. Deze maatregel voorkomt het gevaar van brand.

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie

met een vochtige doek wordt aangeraden.

Steek geen handen of andere objecten in de luchtinlaat.

Controleer ieder half jaar of het afvoerkanaal niet verstopt is conform de lokale regels t.a.v. luchtafvoe-

Voordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient de

lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander niet van type.

• In het geval dat de afzuigkap niet goed functioneert, dient u uw installateur te raadplegen. Deze

kan de aansluitingen van het apparaat controleren.

• Indien de stroomkabel beschadigd is, kan deze uitsluitend worden vervangen door een erkende

installateur, aangezien speciaal gereedschap vereist is.

• Schakel in ieder geval de stroomtoevoer af.

• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer

bevindt zich op het identicatieplaatje dat op de afzuigkap geplaatst is.

• Om aanspraak op de fabrieksgarantie te maken, dient de aankoopnota overlegd te worden.

• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele

Onze garantie dekt geen vervanging van :

- lampen, halogeenspots

OPMERKINGEN Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische

veiligheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en

93/68/EEG inzake de CE markering.

van een doorstreepte vuilnisemmer op wielen op een product is

bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd

ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd

en opnieuw gebruikt kunnen worden. Gelieve u te informeren in verband met het plaatselijke inzame-

lingsysteem voor elektrische en elektronische apparaten. Gelieve u te houden aan de plaatselijke regle-27

mentering en apparaten niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een

correcte manier weg te werpen help u mogelijke negatieve gevolgen voor het milieu en de gezondheid

te voorkomen.Page 1/1 MAJ (UPDATE) :11/01/11
