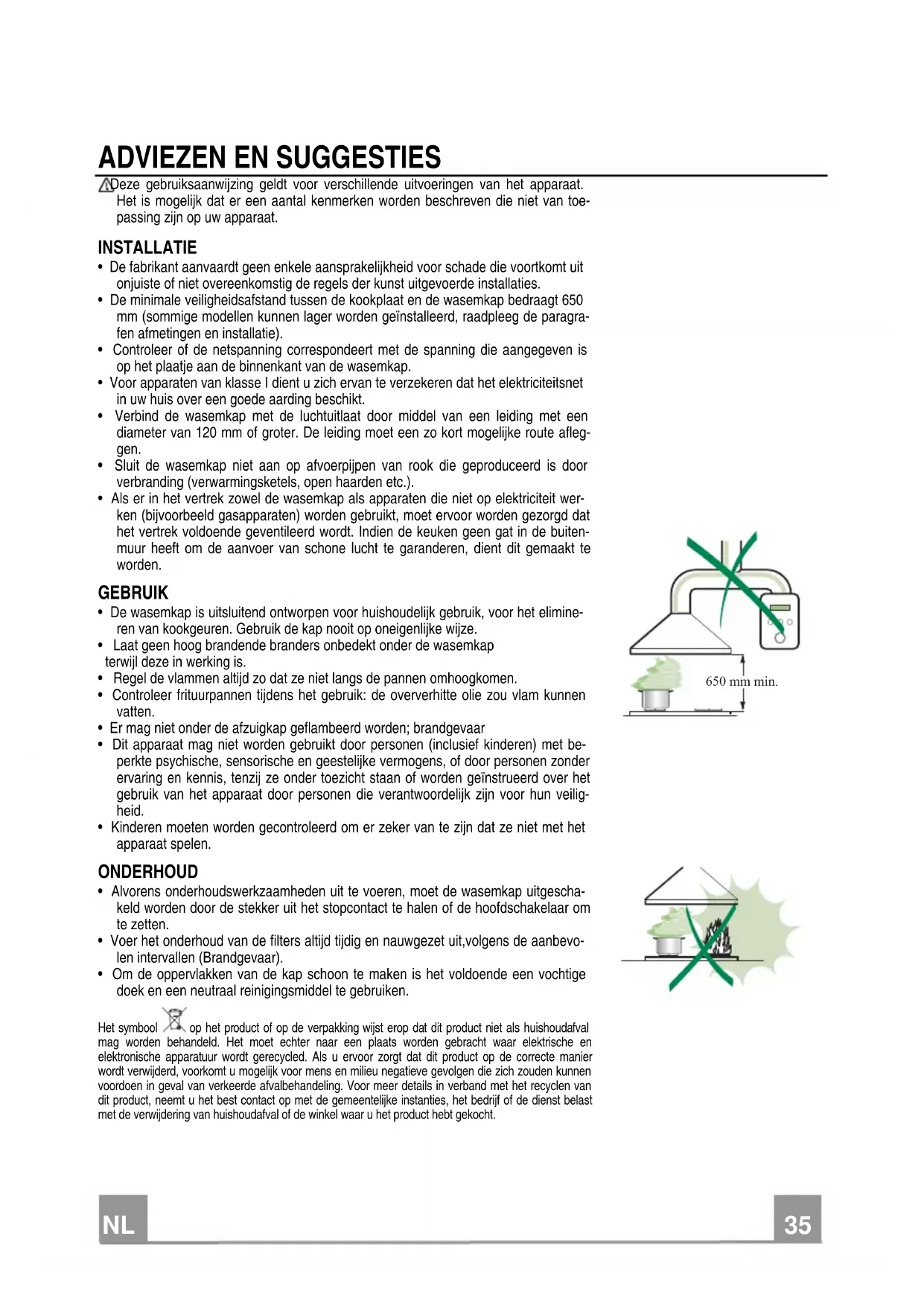

ADVIEZEN EN SUGGESTIES Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat.

Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe-

passing zijn op uw apparaat.

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit

onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

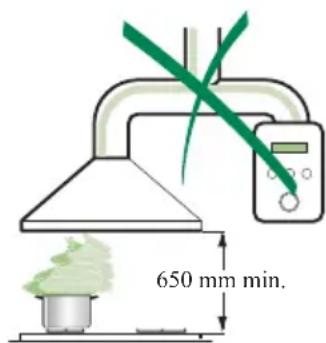

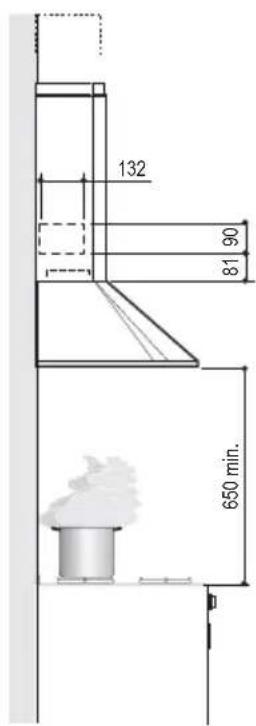

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650

mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragra-

fen afmetingen en installatie).

• Controleer of de netspanning correspondeert met de spanning die aangegeven is

op het plaatje aan de binnenkant van de wasemkap.

• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet

in uw huis over een goede aarding beschikt.

• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een

diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleg-

• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door

verbranding (verwarmingsketels, open haarden etc.).

• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit wer-

ken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat

het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buiten-

muur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimine-

ren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.

• Laat geen hoog brandende branders onbedekt onder de wasemkap

terwijl deze in werking is.

• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen

• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met be-

perkte psychische, sensorische en geestelijke vermogens, of door personen zonder

ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het

gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veilig-

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgescha-

keld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om

• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevo-

len intervallen (Brandgevaar).

• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige

doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

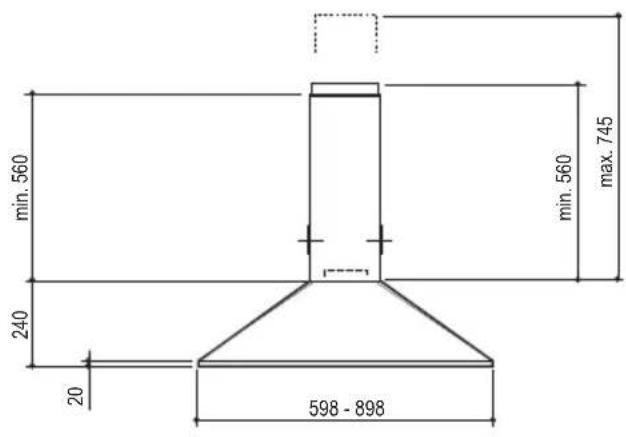

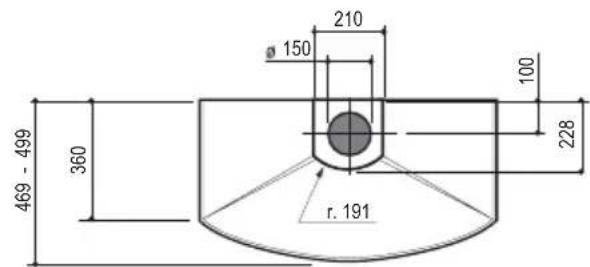

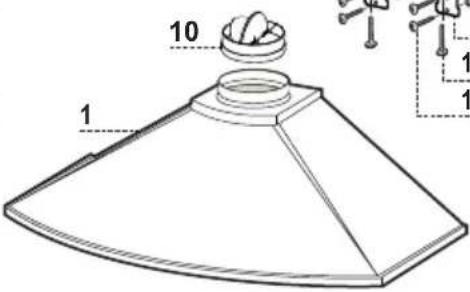

2 1 Telescopische schouw bestaande uit:

10 1 Toom met Klep ø 150 mm

15 1 Verbindingsstuk luchtuitlaat

Ref. Installatieonderdelen

7.1 2 Bevestigingsbeugels wasemkap

7.2.1 2 Bevestigingsbeugels bovenstuk van de schouw

1 Gebruiksaanwijzing

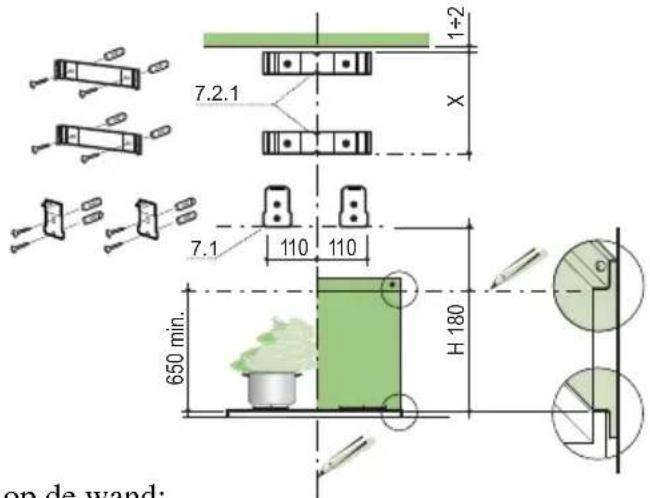

INSTALLATIE Boren van gaten in de wand en bevestiging van de beugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone

waar u de wasemkap wilt installeren;

• een horizontale lijn op: min. 650 mm boven de kookplaat, voor installatie zonder muurplaat;

op hoogte H (hoogte van het zichtbare gedeelte van de muurplaat), voor installatie met

• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet,

en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bij-

geleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verti-

cale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Plaats, zoals aangegeven, de beugel 7.1 op 110 mm van de verticale referentielijn en 180

mm boven de horizontale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Herhaal deze handeling aan de andere kant.

MUURPLAAT (OPTIONEEL)

De muurplaat moet gemonteerd worden voordat de wasemkap wordt gemonteerd en dient, als

men de plaat zowel aan de bovenkant als aan de onderkant aan de wand wil bevestigen, op de

juiste hoogte te worden aangebracht voordat de bases worden gemonteerd. Aangezien het hier

een gecompliceerde operatie betreft, moeten deze werkzaamheden worden uitgevoerd door de

installateur van de keuken, of door vakbekwaam personeel dat alle uiteindelijke afmetingen

van de meubels kent.

Voor bevestiging alleen aan de bovenkant, gaat u als volgt te werk:

• Plaats de plaat op de basis en schuif de onderste klep tussen het bovenvlak en de wand, en

centreer de plaat op de verticale referentielijn.

• Teken de middelpunten van de twee gaten van de bovenklep af.

• Boor op de afgetekende punten gaten van ø 8 mm.

• Schuif de pluggen 11 in de gaten.

• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

• Bevestig, indien aanwezig, de muurplaat met behulp van de bijgeleverde schroeven 12a (4,2

Montage van de Wasemkap

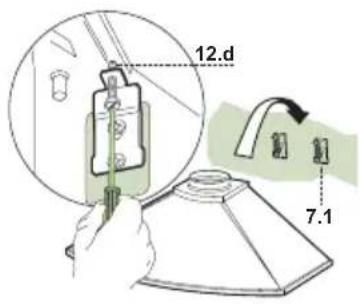

• Schroef de 2 bijgeleverde schroeven 12d in de beugels 7.1.

• Haak de wasemkap aan de beugels 7.1 en centreer hem op de

• Draai van onder de kap aan de schroeven 12d om de wasem-

LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uit-

laatleiding verbinden door middel van een starre of buigzame

leiding van naar keuze van de installateur.

• De Toom met Klep 10 ø 150 worden aangebracht.

• Zet de leiding vast met geschikt leidingklemmen.

Het benodigde materiaal wordt niet bij de wasemkap geleverd.

• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE

• Druk het luchtuitlaatverbindingstuk 15 met kracht op de lucht-

uitlaat van de wasemkap.

• Verzeker u ervan dat de geurfilters met actieve koolstof geïn-

ELEKTRISCHE AANSLUITING

• Sluit de wasemkap aan op de netspanning met een tweepolige

schakelaar ertussen met een opening tussen de contacten van

• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u

ervan dat de stekker van de voedingskabel goed in de contact-

doos van de afzuigkap is gestoken.

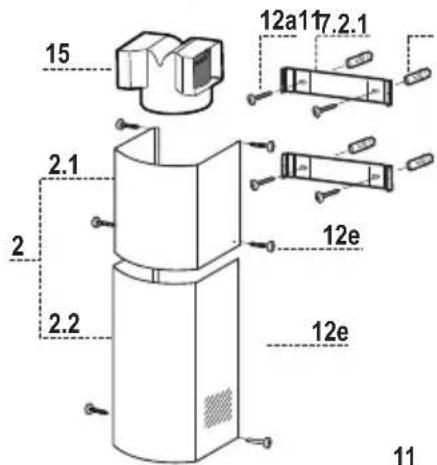

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de

beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde

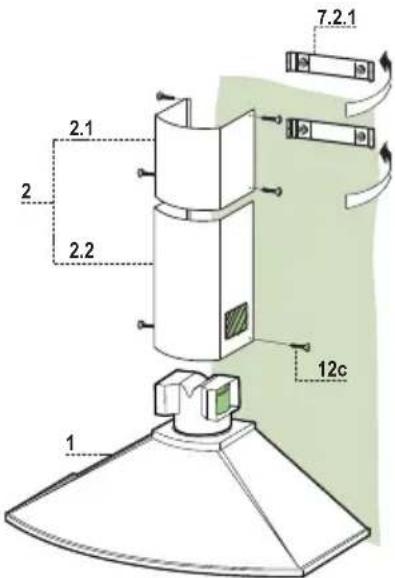

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vastha-

ken tussen het bovenstuk van de schouw en de wand en ze

weer zo ver mogelijk sluiten.

• Bevestig het onderstuk aan de zijkanten aan de wasemkap met

2 van de bijgeleverde schroeven 12c.

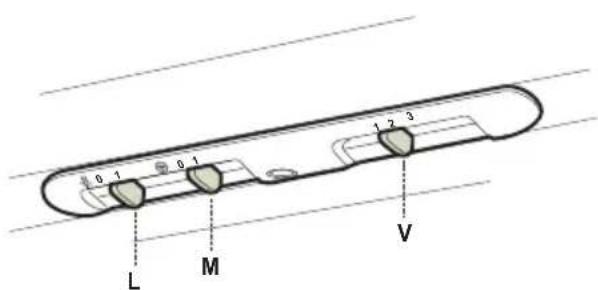

M Motor Hiermee schakelt u de af-

zuigmotor aan en uit.

V Snelheid Instelling van de werkings-

1.Minimumsnelheid, gschikt

voor een continue en zeer

stille luchtverversing, als er

weinig kookdampen zijn.

2.Gemiddelde snelheid, ge-

schikt voor de meeste ge-

bruiksomstandigheden, ge-

zien de uitstekende verhou-

ding tussen de hoeveelheid

behandelde lucht en het ge-

3.Maximumsnelheid, ge-

schikt om de grootste kook-

dampen tegen te gaan, ook

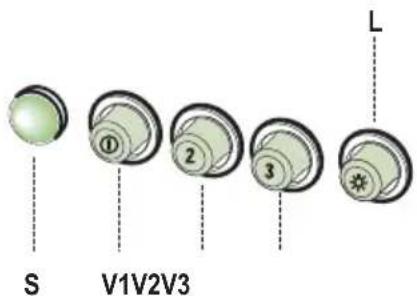

L Lichten Hiermee schakelt u de ver-

lichting aan en uit.

S Led Led motorinschakeling.

V1 Motor Inschakeling en uitschake-

ling van de afzuigmotor op

minimumsnelheid, geschikt

voor een continue en zeer

stille luchtverversing, als er

weinig kookdampen zijn.

V2 Snelheid Gemiddelde snelheid, ge-

schikt voor de meeste ge-

bruiksomstandigheden, ge-

zien de uitstekende verhou-

ding tussen de hoeveelheid

behandelde lucht en het ge-

V3 Snelheid Maximumsnelheid, geschikt

om de grootste kookdampen

tegen te gaan, ook voor lan-

ONDERHOUD Vetfilters REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS • De filters moeten eens in de 2 maanden of, bij bijzonder inten-

sief gebruik, vaker gereinigd worden, en kunnen ook in de

vaatwasmachine worden gewassen.

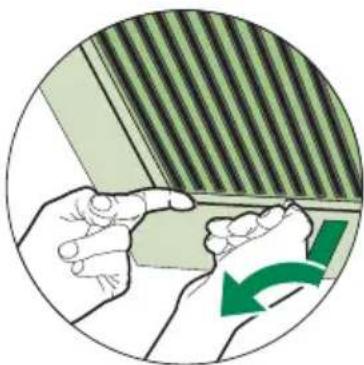

• Verwijder de filters één voor één door ze naar de achterkant

van de groep te duwen en ze tegelijkertijd omlaag te trekken.

• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen

alvorens ze terug te plaatsen.

• Plaats de vetfilters terug en let er hierbij op dat de handgreep

REINIGING VAN DE METALEN VETFILTERS De filters moeten eens in de 2 maanden of, bij bijzonder intensief

gebruik, vaker gereinigd worden, en kunnen ook in de afwasma-

chine worden afgewassen.

• De filters één voor één verwijderen door ze met één hand te

ondersteunen en de veiligheidsknoppen los te maken (trekken

• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen

alvorens ze terug te plaatsen.

• De filters terugplaatsen en vastzetten met behulp van de veilig-

heidsknoppen (trekken en draaien).NL

Geurfilter (filterversie)

De filters kunnen niet gewassen en niet geregenereerd worden en

dienen bij gebruik van de kap tenminste eens in de 4 maanden of,

bij bijzonder intensief gebruik, vaker te worden vervangen.

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Verwijder de vetfilters.

• Verwijder de verzadigde geurfilters met actieve koolstof, zoals

• Monteer de nieuwe filters (B).

• Plaats de vetfilters terug.

VERVANGING VAN DE LAMPEN Gloeilampen van 40 W

• Verwijder de metalen vetfilters.

• Schroef de lampen los en vervang ze door nieuwe lampen met

dezelfde eigenschappen.

• Plaats de metalen vetfilters terug.

VERVANGEN VAN DE LAMPEN Halogeenlampen van 20 W

• Verwijder de metalen glasklem met drukbevestiging door de

ringmoer met een hefboom op te tillen. Ondersteun hem hierbij

• Neem het halogeenlampje uit de lamphouder.

• Vervang hem door een nieuw lampje met dezelfde

eigenschappen. Let er daarbij op om de twee pennen correct in

de behuizing van de lamphouder te steken.

• Monteer de glasklem met drukbevestiging weer.436003995_ver2
