MANUALE UTENTE Diva2 S 900 Murale ROBLIN

Libretto di Istruzioni

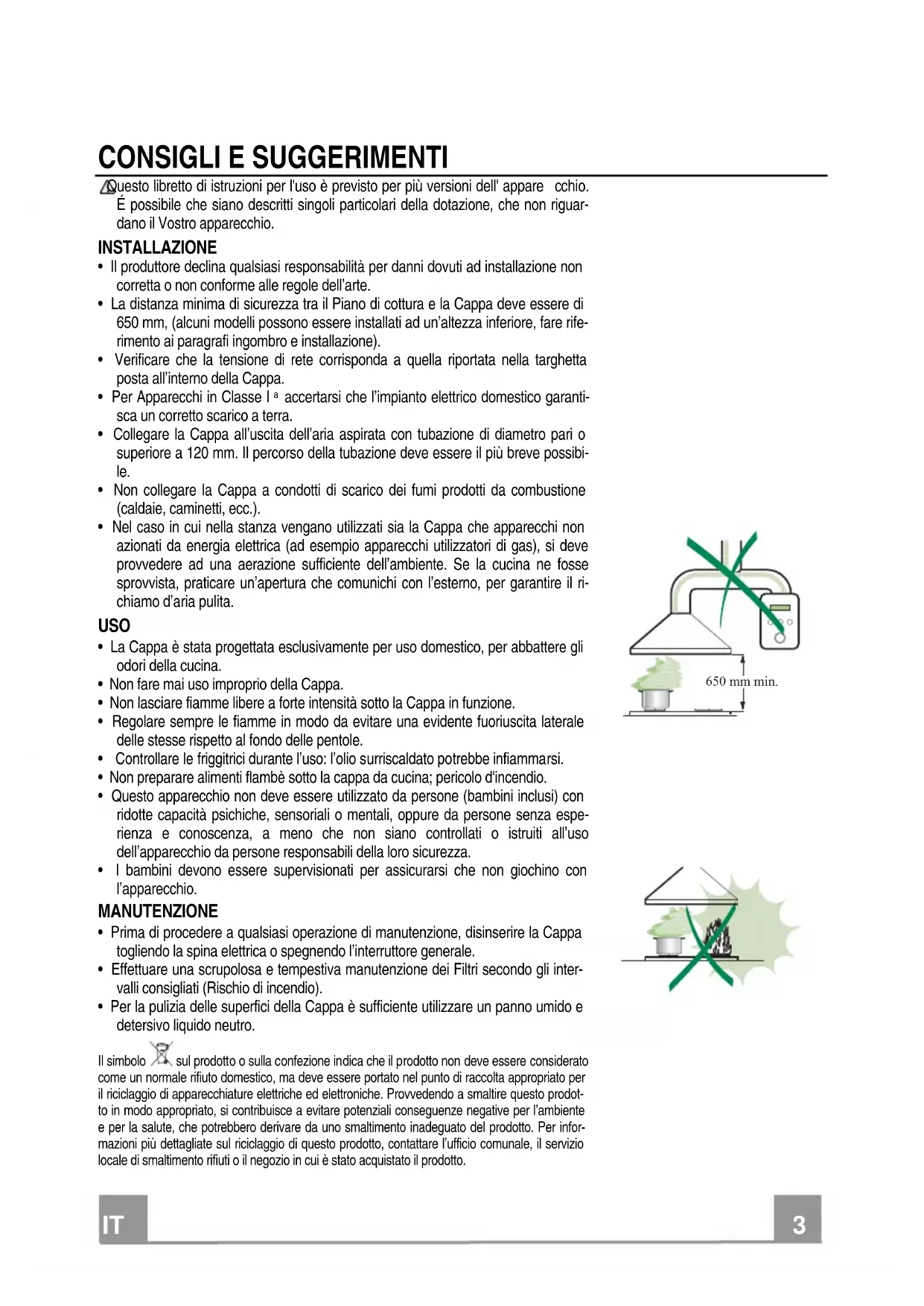

CONSIGLI E SUGGERIMENTI Questo libretto di istruzioni per l'uso è previsto per più versioni dell' appare

É possibile che siano descritti singoli particolari della dotazione, che non riguar-

dano il Vostro apparecchio.

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non

corretta o non conforme alle regole dell’arte.

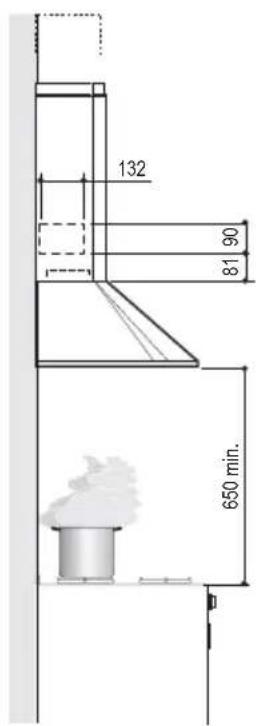

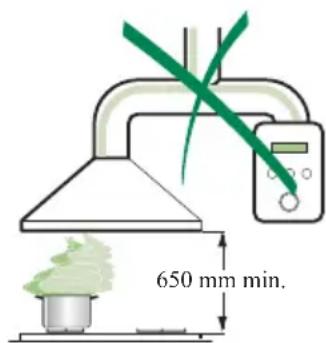

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di

650 mm, (alcuni modelli possono essere installati ad un’altezza inferiore, fare rife-

rimento ai paragrafi ingombro e installazione).

• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta

posta all’interno della Cappa.

• Per Apparecchi in Classe I

accertarsi che l’impianto elettrico domestico garanti-

sca un corretto scarico a terra.

• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o

superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibi-

• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione

(caldaie, caminetti, ecc.).

• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non

azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve

provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse

sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il ri-

chiamo d’aria pulita.

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli

• Non fare mai uso improprio della Cappa.

• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.

• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale

delle stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.

• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con

ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza espe-

rienza e conoscenza, a meno che non siano controllati o istruiti all’uso

dell’apparecchio da persone responsabili della loro sicurezza.

• I bambini devono essere supervisionati per assicurarsi che non giochino con

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa

togliendo la spina elettrica o spegnendo l’interruttore generale.

• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli inter-

valli consigliati (Rischio di incendio).

• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e

detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodot-to in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per infor-mazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

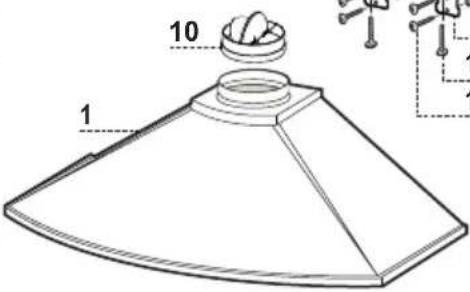

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Filtri , Moto-

2 1 Camino Telescopico formato da:

2.2 1 Camino Inferiore

10 1 Flangia con Valvola

15 1 Raccordo Uscita Aria

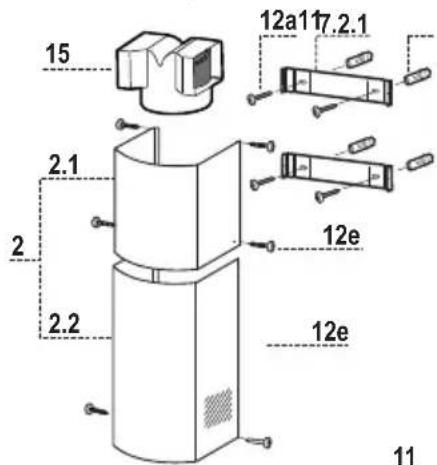

Rif. Q.tà Componenti di Installazione

7.1 2 Staffe Fissaggio Corpo Cappa

7.2.1 2 Staffe Fissaggio Camino Superiore

1 Libretto Istruzioni

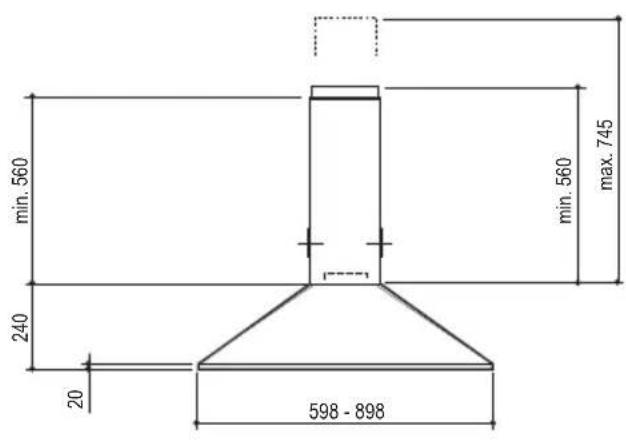

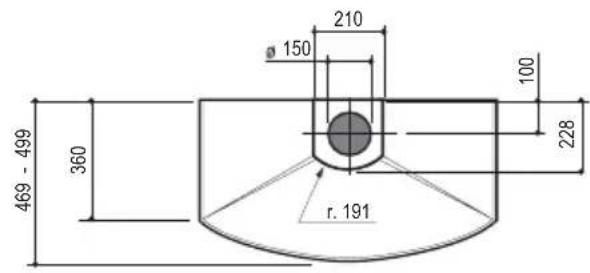

1÷2 650 min.7.2.1 7.1 11 011 0

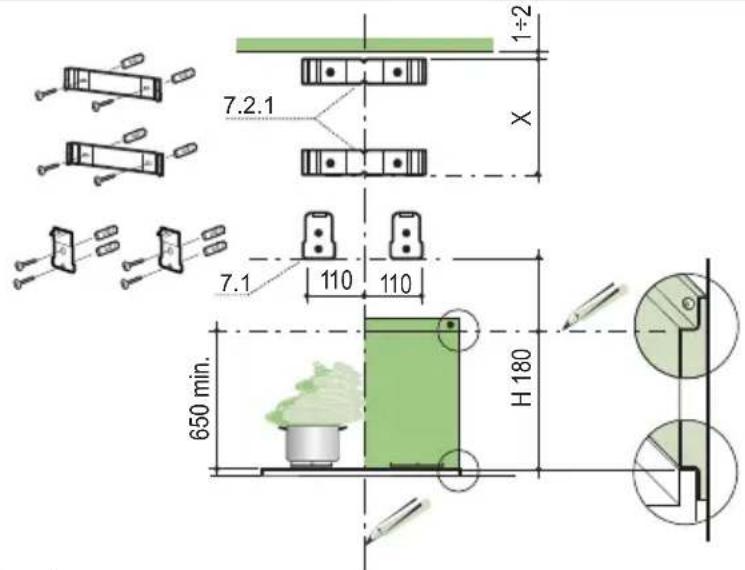

INSTALLAZIONE Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il

montaggio della Cappa;

• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fonda-

le; alla quota H (H = altezza della parte in vista del Fondale), per installazione con Fondale.

• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, alline-

ando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino

Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Appoggiare come indicato, la Staffa 7.1 a 110 mm dalla linea Verticale di riferimento, e 180

mm sopra la linea Orizzontale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Ripetere questa operazione dalla parte opposta

Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia

superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montag-

gio delle basi. Essendo questa operazione complessa va effettuata solamente dall’installatore

della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

Limitandosi al solo fissaggio superiore, procedere come segue:

• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la pa-

rete,centrandolo sulla linea Verticale di riferimento.

• Segnare i centri dei due fori della faldina superiore.

• Forare ø 8 mm i punti segnati.

• Inserire i tasselli 11 nei fori.

• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.

• Fissare il Fondale, se presente, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.IT

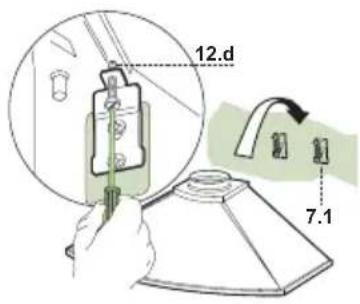

Montaggio Corpo Cappa

• Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione.

• Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla

• Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Cor-

USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla

tubazione di uscita per mezzo di un tubo rigido o flessibile la cui

scelta è lasciata all'installatore.

Collegamento tubo ø 150

• Inserire la Flangia con valvola 10 ø 150 sull’Uscita del Corpo

• Fissare il tubo con adeguate fascette stringitubo. Il materiale

occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo.

• Applicare a pressione il Raccordo Uscita Aria 15 sull’Uscita

• Assicurarsi della presenza del Filtro Antiodore al Carbone atti-

CONNESSIONE ELETTRICA

• Collegare la Cappa all’Alimentazione di Rete interponendo un

Interruttore bipolare con apertura dei contatti di almeno 3 mm.

• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as-

sicurarsi che il connettore del Cavo di alimentazione sia corret-

tamente inserito nella presa dell’Aspiratore

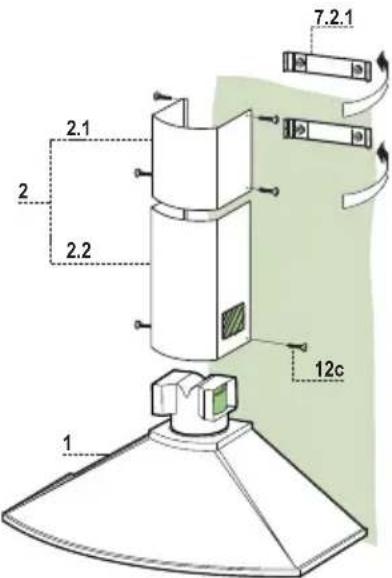

• Allargare leggermente le due falde laterali, agganciarle dietro

le Staffe 7.2.1 e richiuderle fino a battuta.

• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in

• Allargare leggermente le due falde laterali del Camino, aggan-

ciarle tra il Camino superiore e la parete e richiuderle fino a

• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2

Viti 12c (2,9 x 9,5) in dotazione.

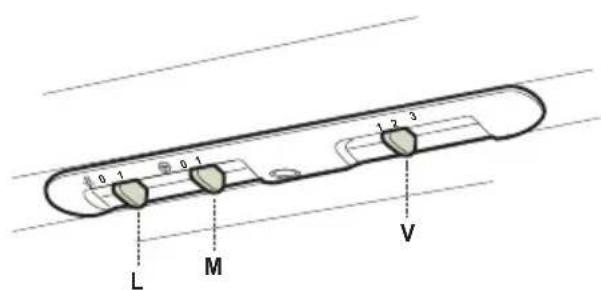

M Motore Accende e spegne il motore

V Velocità Determina la velocità di e-

1. Velocità minima, adatta

ad un ricambio d’aria

continuo particolarmente

silenzioso, in presenza di

pochi vapori di cottura.

2. Velocità media, adatta

alla maggior parte delle

condizioni d’uso, dato

l’ottimo rapporto tra por-

tata d’aria trattata e livel-

3. Velocità massima, adatta

a fronteggiare le massime

emissioni di vapore di

cottura, anche per tempi

L Luci Accende e spegne l’Impianto

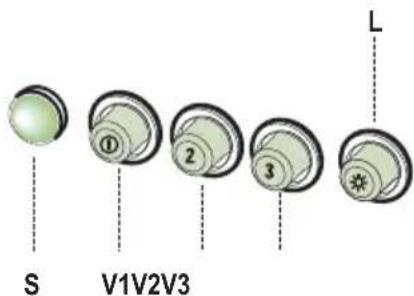

S Led Led accensione Motore.

V1 Motore Accende e spegne il motore

Aspirazione a velocità mini-

ma, adatta ad un ricambio

d’aria continuo particolar-

mente silenzioso, in presenza

di pochi vapori di cottura.

V2 Velocità Velocità media, adatta alla

maggior parte delle condi-

zioni d’uso, dato l’ottimo

rapporto tra portata d’aria

trattata e livello sonoro.

V3 Velocità Velocità massima, adatta a

fronteggiare le massime e-

missioni di vapore di cottura,

anche per tempi prolungati.IT

MANUTENZIONE Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere

lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un

uso particolarmente intenso.

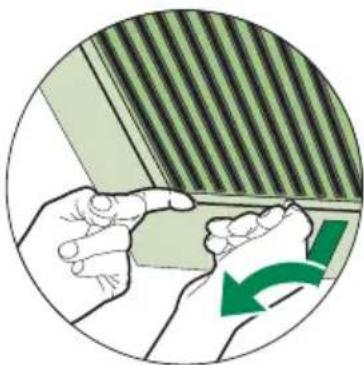

• Togliere i Filtri uno alla volta, spingendoli verso la parte poste-

riore del gruppo e tirando contemporaneamente verso il basso.

• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima

• Rimontarli facendo attenzione a mantenere la maniglia verso la

parte visibile esterna.

PULIZIA FILTRI ANTIGRASSO METALLICI Sono lavabili in lavastoviglie, almeno ogni 2 mesi circa di utiliz-

zo o più frequentemente, per un uso particolarmente intenso.

• Sganciare i Filtri uno alla volta, sostenendoli con una mano e

agendo sugli appositi pomelli di sicurezza (tirare e ruotare).

• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima

• Rimontarli fissandoli con gli appositi pomelli di sicurezza (tira-

Filtri antiodore al Carbone attivo (Versione Filtrante)

Il Filtro antiodore al Carbone attivo non è lavabile e non è rigene-

rabile, va sostituito ogni 4 mesi circa di utilizzo o più frequente-

mente, per un uso particolarmente intenso.

• Togliere i Filtri antigrasso.

• Rimuovere i Filtri antiodore al Carbone attivo saturi, come in-

• Montare i nuovi Filtri, come indicato (B).

• Rimontare i Filtri antigrasso.

SOSTITUZIONE LAMPADE Lampade a incandescenza da 40 W

• Togliere i Filtri antigrasso metallici.

• Svitare le Lampade e sostituirle con nuove di uguali caratteri-

• Togliere il bloccavetro metallico a pressione facendo leva sotto

la ghiera, sostenendolo con una mano.

• Estrarre la lampadina alogena dal portalampada.

• Sostituirla con una nuova lampadina di uguali caratteristiche,

facendo attenzione ad inserire correttamente i due spinotti nella

sede del portalampade.

• Rimontare il bloccavetro a pressione.EN
